立方体的平行透视图及室内画法PPT课件
• 3、画门。从画幅上量出AG定出门离左墙角1cm，并消失主 点，交得H。
•
量出GI门宽2cm，并消失主点，交得J，画出H、J的两
根垂线。
•
画一根GR辅助线，并量出门高维4cm的线段，从R点出
发消失主点，交得L点，从L点出发画出水平线得LM，HJLM
的透视完成。
• 4、画窗
• a、从左往右
•
2、在画幅基线上量的BE=9cm房深连接X距点，测得室内房深度F点，从F点出发，画两根水平线，两根垂直线，求得房间后墙。
深度F点，从F点出发，画两根水平线，两根垂直线，求得 2、AB两点消失主点（AB立方体的长3cm），并从A点出发与X相连测得深度D，再从D点出发画水平线交得C，立方体底部就完成。
3、画出正面与AB同样尺寸的AE、BF、EF正面正方体ABEF，就完成。
• 2、AB两点消失主点（AB立方体的长3cm），并从A点出发 与X相连测得深度D，再从D点出发画水平线交得C，立方体 底部就完成。（作有体积的物体一般先从底部作起。）
• 3、画出正面与AB同样尺寸的AE、BF、EF正面正方体ABEF， 就完成。
• 4、以E、F两点出发消失主点，从C、D点出发画直立的线 交得G、H顶面的透视正方形EFHG。
立方体离右墙BW为1cm，从W出发消失主点P，量出OW为立方体宽，并消失主点P。 画一根GR辅助线，并量出门高维4cm的线段，从R点出发消失主点，交得L点，从L点出发画出水平线得LM，HJLM的透视完成。
• 2、错在哪里？ 从画幅上量出EW=2cm为左墙的窗离左墙角的间距。
从画幅上量的OI为立方体神的尺寸并从I点出发与X点相连交得Z点，从Z点出发画出水平线、垂直线。
13、 、画画幅出•7正*8面c3与m、，AB视同根高样5尺c据m寸。的透AE、视BF图、EF图正面意正方和体A原BEF理，就改完成正。 、重画，使之正确，注意 改正时构图和物体大小不要变化太大。 1、画幅7*8cm，视高5cm。
平行透视(一点透视)讲解 PPT课件
❖
❖ 这里，大家观察下图 片，我们要认识的几 个点。
❖
❖ 视点：人眼睛所在的 地方
❖
❖ 视平线：平视时与你 眼睛等高的那条假象 的线
❖ห้องสมุดไป่ตู้
❖ 灭点：将物体的边无 限延长时最后消失的 点
一点透视的规律
❖ 1、 近大远小 ❖ 2 、近宽远窄 ❖ 3、 近实远虚
一点透视的运用
用一点透视法可以很好地表现出远近。常 用来表现笔直的街道，或用来表现原野、大海 等空旷的场景。铁轨从近到远，慢慢变窄，树 也是从近到远，慢慢变矮。但是，画面的垂直 方向（树向上伸长的方向），从视点的角度看 是没有灭点的。
平行透视(一点透视）讲解
• 先观察一组有意思的照片……
❖ 透视方法的定义，简单的说是把眼睛所见的景
物，投影在眼前一个平面，在此平面上描绘景物的 方法。在透视投影中，观者眼睛称为视点 （StationPoint），而延伸至远方的平行线会交于一 点，称消失点。因我们所绘制的物体不同等等因素， 有所谓一点透视、两点透视、三点透视等。
❖ 什么是透视？
❖
❖ 它是绘画理论术语。“透视”（perspective） 一词原于拉丁文“perspclre”（看透），指在 平面或曲面上描绘物体的空间关系的方法或 技术。
❖
❖ 简单的说，就是把眼睛所见的景物，投影在 眼前一个平面，在此平面上描绘景物的方法。 在透视投影中，观者眼睛称为视点，而延伸 至远方的平行线会交于一点，称消失点。
一点透视的特点
❖ 优点：表现范围广，纵深感强，可以很好地 表现建筑的远近关系，适合表现庄重、严肃 的室内空间和建筑物。
❖ 这里，大家观察下图 片，我们要认识的几 个点。
❖
❖ 视点：人眼睛所在的 地方
❖
❖ 视平线：平视时与你 眼睛等高的那条假象 的线
❖ห้องสมุดไป่ตู้
❖ 灭点：将物体的边无 限延长时最后消失的 点
一点透视的规律
❖ 1、 近大远小 ❖ 2 、近宽远窄 ❖ 3、 近实远虚
一点透视的运用
用一点透视法可以很好地表现出远近。常 用来表现笔直的街道，或用来表现原野、大海 等空旷的场景。铁轨从近到远，慢慢变窄，树 也是从近到远，慢慢变矮。但是，画面的垂直 方向（树向上伸长的方向），从视点的角度看 是没有灭点的。
平行透视(一点透视）讲解
• 先观察一组有意思的照片……
❖ 透视方法的定义，简单的说是把眼睛所见的景
物，投影在眼前一个平面，在此平面上描绘景物的 方法。在透视投影中，观者眼睛称为视点 （StationPoint），而延伸至远方的平行线会交于一 点，称消失点。因我们所绘制的物体不同等等因素， 有所谓一点透视、两点透视、三点透视等。
❖ 什么是透视？
❖
❖ 它是绘画理论术语。“透视”（perspective） 一词原于拉丁文“perspclre”（看透），指在 平面或曲面上描绘物体的空间关系的方法或 技术。
❖
❖ 简单的说，就是把眼睛所见的景物，投影在 眼前一个平面，在此平面上描绘景物的方法。 在透视投影中，观者眼睛称为视点，而延伸 至远方的平行线会交于一点，称消失点。
一点透视的特点
❖ 优点：表现范围广，纵深感强，可以很好地 表现建筑的远近关系，适合表现庄重、严肃 的室内空间和建筑物。
平行透视讲课课件
但前后正方形的 边长各自相等。 如图3-6，
ab=bc=cd=da, ef=fg=gh=he。
平行透视
平行透视
请说出下 面绘画作 品属于那 种透视类 型？
•平行透视的定义 •平行透视所包含的基本特征、原理 •平行透视的画法Leabharlann D心点Dh
视点
第二节 平行透视的画法
作透视图的实质是如何表现各种线段在纵深关系 中的距离和长度的变化。 在这种关系中，不同透视方向的线段有三种： 一）与画面呈水平关系的线段； 二）与画面呈垂直关系的线段； 三）于画面呈倾斜关系的线段。
主垂线
h
s°
d
三、边长不等的立方体的画法
• 以一个宽4米、高3米、深5米的房间为例，地砖 1×1m。
画出下图中的地板块图 室内空间大小3*4*5，地板尺寸0.5*0.5m。
第三节：平行透视的应用
• 空间中物体的高度的定位 • 真高线为准线
•室内空间，高3m，宽4m，深5m，地砖0.5×0.5m。 室内地面放置一个1×1×1m的正方体，位置不限。
END
• （4）正平行六面体不包含主点、视平线和主垂线 时，正平行六面体都能看到三个面。
• 这种透视最能反映正平行六面体 的特点。
（5）正平行六面体的 位置高低不同时， 距视平线愈远的水 平面的透视愈宽； 反之愈窄。与视平 线同高时缩窄为一 直线，直角水平变 线愈靠近视平线的 透视愈平，反之愈 斜。
• （6）正平行六面体 左右位置不同时， 距离主垂线愈远的 侧立面的透视愈宽， 靠主垂线愈近的侧 立面透视愈窄。
• 将EF与消失点分别相连，得到正方体顶面的两条 垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变线相 交于GH两点。即为正方体最后的两个顶点。连接 GH。
ab=bc=cd=da, ef=fg=gh=he。
平行透视
平行透视
请说出下 面绘画作 品属于那 种透视类 型？
•平行透视的定义 •平行透视所包含的基本特征、原理 •平行透视的画法Leabharlann D心点Dh
视点
第二节 平行透视的画法
作透视图的实质是如何表现各种线段在纵深关系 中的距离和长度的变化。 在这种关系中，不同透视方向的线段有三种： 一）与画面呈水平关系的线段； 二）与画面呈垂直关系的线段； 三）于画面呈倾斜关系的线段。
主垂线
h
s°
d
三、边长不等的立方体的画法
• 以一个宽4米、高3米、深5米的房间为例，地砖 1×1m。
画出下图中的地板块图 室内空间大小3*4*5，地板尺寸0.5*0.5m。
第三节：平行透视的应用
• 空间中物体的高度的定位 • 真高线为准线
•室内空间，高3m，宽4m，深5m，地砖0.5×0.5m。 室内地面放置一个1×1×1m的正方体，位置不限。
END
• （4）正平行六面体不包含主点、视平线和主垂线 时，正平行六面体都能看到三个面。
• 这种透视最能反映正平行六面体 的特点。
（5）正平行六面体的 位置高低不同时， 距视平线愈远的水 平面的透视愈宽； 反之愈窄。与视平 线同高时缩窄为一 直线，直角水平变 线愈靠近视平线的 透视愈平，反之愈 斜。
• （6）正平行六面体 左右位置不同时， 距离主垂线愈远的 侧立面的透视愈宽， 靠主垂线愈近的侧 立面透视愈窄。
• 将EF与消失点分别相连，得到正方体顶面的两条 垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变线相 交于GH两点。即为正方体最后的两个顶点。连接 GH。
《平行透视作图法》课件
案例展示：平行透视作图法的实际应用
建筑设计
通过平行透视作图法，呈现出独 特而美丽的建筑设计方案。
产品设计
平行透视作图法能够让产品展现 出立体感和吸引力，提升用户体 验。
动画和游戏
使用平行透视作图法，能够创造 出逼真的场景和角色，增强游戏 的沉浸感。
如何提升平行透视作图的效果和质量
1
练习和实践
通过不断练习和实践，提高平行透视作图的技巧和水平。
2
观察真实世界
观察真实世界的透视现象，帮助理解透视原理，并将其应用于作品中，汲取灵感和启发。
结论和总结
平行透视作图法是一种强大的绘画技术，通过合理运用线条和透视点，能够 创造出逼真和立体的图像效果。掌握平行透视作图法可以为各种领域的设计 工作增添无限的可能性。
《平行透视作图法》PPT 课件
平行透视作图法是一种用于创作逼真立体图像的技术。本课件将介绍平行透 视作图法的定义、运用方法以及原理和技巧。
什么是平行透视作图法?
平行透视作图法是一种以水平、垂直和斜向线条来描绘物体透视效果的绘画 技术。通过使用平行透视作图法，可以创造出非常逼真和立体的视觉效果。
如何运用平行透视作图法?
通过合理运用明暗对比， 增强透视作品的立体感和 层次感。
平行透视作图的应用领域和优势
建筑设计
平行透视作图法在建筑设计中广泛应用，能够更好地展示建筑物的外观和结构。
产品设计
通过平行透视作图法，可以将产品的外形和细节呈现出来，提升产品的可视化效果。
动画和游戏
平行透视作图法在动画和游戏制作中能够帮助创造出逼真的场景和立体角色。
运用平行透视作图法需要掌握正确的线条和透视点的位置。通过合理安排线 条的方向和长度，可以营造出各种透视效果，并使图像更加生动和具有立体 感。
透视完整ppt课件完整版x
透视原理与分类
透视原理
透视原理是基于人眼观察物体的视觉 经验总结而来，包括近大远小、近实 远虚等规律。
透视分类
根据视点和画面的相对位置，透视可 分为平行透视、成角透视和倾斜透视 等。
透视术语解析
心点
在画面中心垂直于视平线的点 ，是透视的中心点。
消失点
物体边缘线在视平线上汇聚的 点，表示物体向远处延伸的方 向。
视点
指观察者眼睛的位置，决定了 画面的视角和视野范围。
视平线
与人眼等高的一条水平线，决 定了画面中物体的上下位置和 高度。
基线
画面中与地面平行的线，用于 确定物体的水平位置。
02
平行透视及其应用
平行透视概念及特点
平行透视定义
平行透视是绘画透视的一种，是根据光学和数学的原则，在 平面上用线条来表示立体物象的空间位置、轮廓和光暗投影 的科学。
视觉引导
利用曲线透视的视觉引导作用，可 以引导观众的视线，突出画面中的 重点部分。
实例分析：曲线透视作品欣赏
实例一
《XXX》：这幅作品通过运用曲 线透视，将画面中的建筑物和街 道呈现出强烈的空间感和立体感 ，给观众带来了身临其境的感受
。
实例二
《XXX》：这幅作品利用曲线透 视表现了水面的波纹和倒影，营 造出一种梦幻般的视觉效果，增
添加阴影和投影
根据光源的方向和物体的形状，在物 体上添加阴影和投影。阴影和投影的 形状和大小也要根据平行透视的原则 来绘制。
根据物体的形状和大小，在画面上画 出物体的轮廓线。注意轮廓线的形状 和比例要与实物相符。
实例分析：平行透视作品欣赏
01
作品一
《街道景色》这幅作品运用平行透视描绘了街道的景色。画面中的建筑
平行透视[65张PPT]

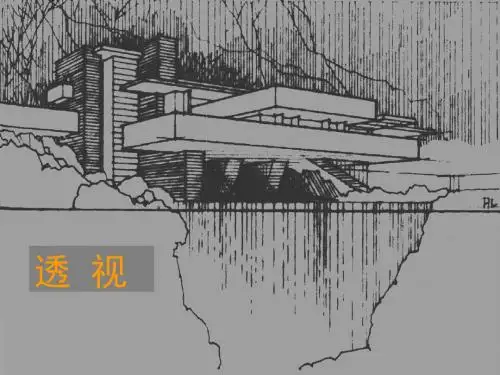

![平行透视[65张PPT]](https://img.taocdn.com/s3/m/e0fcb92aba1aa8114431d955.png)
在固定空间内作空间的延伸
一点变两点透视画法
平行透视中等分点的延伸
圆的八点法
在AB上取三个单位长度即3M的点与M点相连 交A—VP与A’点，求出房间的进深
由A’点做AB、AD的平行线A’B’、A’D’ 这样我们就得出了宽4M、进深3M、高3M的房间 即而得出房间的五个面
单独物体的一点透视画法
单独物体的一点透视画法
M点（量点）
相对于目标物体的视点高度及位置决定了在透视图中构 成空间的哪个平面会被重视
一点透视也被称为平行透视 视心也就是一点透视的特定灭点
在画面基部建立地平线GL
设立单位长度，代表实际中的1M 设定房间宽4M、进深3M，高3M
以所设定长度为单位确定出房间的宽和高
在AD或CB上取1.3M的点引出视平线EL
在EL上定出灭点VP和量点M
由VP点引线与A、B、C、D四点相连
左右两边,即D1和D2并称左右距点。
M (量 点):视点到灭点的距离,投影在视平线上,即M1和M2 两个量点。 视心线 :心点与视点的连线称为视的直线。
注 意:视心线;视平线;基线称为画面上的基本三线,也是透 视图的主要三线。
一点透视
观察一个立方体的时候，我们的中心视轴垂直于立方体的一面， 立方体的所有竖直线都平行于绘图平面且保持竖直。平行于绘 图平面且同中心视轴垂直的水平线还是保持水平。而平行于中 心视轴的直线将在视心（即灭点）处会聚于一点。这一点就是 “一点透视”这一提法中的“一点”。
两点透视
当我们保持中心视轴水平，移动视点到上述立方体斜侧时，立 方体的竖直线还是保持竖直，但两个水平线系就会和绘图平面 斜交，将分别会聚与一点，且一个在左侧，一个在右侧。这两 点就是“两点透视”这一提法中的“两点”。
平行透视讲课课件
END
主垂线
h
s°
d
三、边长不等的立方体的画法
• 以一个宽4米、高3米、深5米的房间为例，地砖 1×1m。
画出下图中的地板块图 室内空间大小3*4*5，地板尺寸0.5*0.5m。
第三节：平行透视的应用
• 空间中物体的高度的定位 • 真高线为准线
•室内空间，高3m，宽4m，深5m，地砖0.5×0.5m。 室内地面放置一个1×1×1m的正方体，位置不限。
• （4）正平行六面体不包含主点、视平线和主垂线 时，正平行六面体都能看到三个面。
• 这种透视最能反映正平行六面体 的特点。
（5）正平行六面体的 位置高低不同时， 距视平线愈远的水 平面的透视愈宽； 反之愈窄。与视平 线同高时缩窄为一 直线，直角水平变 线愈靠近视平线的 透视愈平，反之愈 斜。
• （6）正平行六面体 左右位置不同时， 距离主垂线愈远的 侧立面的透视愈宽， 靠主垂线愈近的侧 立面透视愈窄。
• 将EF与消失点分别相连，得到正方体顶面的两条 垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变线相 交于GH两点。即为正方体最后的两个顶点。连接 GH。
平行透视 Ping xing tou shi
平行透视画法的运用：
利用平行透视图的画法可以将生活中常见的各种立体的方形物品 的透视图准确作出,如楼房、桌子、电视机、沙发等等。
但前后正方形的 边长各自相等。 如图3-6，
ab=bc=cd=da, ef=fg=gh=he。
平行透视
平行透视
请说出下 面绘画作 品属于那 种透视类 型？
•平行透视的定义 •平行透视所包含的基本特征、原理 •平行透视的画法
D
心点
D
h
视点
主垂线
h
s°
d
三、边长不等的立方体的画法
• 以一个宽4米、高3米、深5米的房间为例，地砖 1×1m。
画出下图中的地板块图 室内空间大小3*4*5，地板尺寸0.5*0.5m。
第三节：平行透视的应用
• 空间中物体的高度的定位 • 真高线为准线
•室内空间，高3m，宽4m，深5m，地砖0.5×0.5m。 室内地面放置一个1×1×1m的正方体，位置不限。
• （4）正平行六面体不包含主点、视平线和主垂线 时，正平行六面体都能看到三个面。
• 这种透视最能反映正平行六面体 的特点。
（5）正平行六面体的 位置高低不同时， 距视平线愈远的水 平面的透视愈宽； 反之愈窄。与视平 线同高时缩窄为一 直线，直角水平变 线愈靠近视平线的 透视愈平，反之愈 斜。
• （6）正平行六面体 左右位置不同时， 距离主垂线愈远的 侧立面的透视愈宽， 靠主垂线愈近的侧 立面透视愈窄。
• 将EF与消失点分别相连，得到正方体顶面的两条 垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变线相 交于GH两点。即为正方体最后的两个顶点。连接 GH。
平行透视 Ping xing tou shi
平行透视画法的运用：
利用平行透视图的画法可以将生活中常见的各种立体的方形物品 的透视图准确作出,如楼房、桌子、电视机、沙发等等。
但前后正方形的 边长各自相等。 如图3-6，
ab=bc=cd=da, ef=fg=gh=he。
平行透视
平行透视
请说出下 面绘画作 品属于那 种透视类 型？
•平行透视的定义 •平行透视所包含的基本特征、原理 •平行透视的画法
D
心点
D
h
视点
素描基础—透视及平行透视作图精品PPT课件
直角边 水平边
垂直边
立方体有一个可见的面（代表一类面）与画面平 行，称平行面，是空间平面中唯一不消失不变形的平 面，它的边线均属原线。
平行面
立方体含有直角边的水平面、直角面都发生透视形变， 比如水平面离视平线越远越宽，越近越窄。
立方体B 立方体A
比较立方体A与立方体B的水平面大小。
立方体的水平面只要与视平线等高，就压缩为一条直线贴于视 平线。同理，直角面离正中线越远越宽，越近越窄；贴于正中 线，就会被压缩为直线。
• 这就是“透视现象”。
近大远小
透视
• 【透视】 绘画理论术语。“透视”一词源 于（看透）。最初研究透视是采取通过一 块透明的平面去看景物的方法，将所见景 物准确描画在这块平面上，即成该景物的 透视图。后遂将在平面画幅上根据一定原 理，用线条来显示物体的空间位置、轮廓 和投影的科学称为透视学。
• 变线：与画面成角度、彼此平行的线。
平行透视
• 有一个面与画面成平行的正方形或长方形 物体的透视。平行透视只有一个消失点。
• 这种透视有整齐、平展、稳定、庄严的感 觉。
平行透视解析
平行透视只有一个消失点，这个消失点就是视平线 上的心点，因此平行透视也称为一点透视。
消失点
立方体的边棱在画面前成三种状态，水平边、垂直边、 直角一 的变线。
作品欣赏
意大利达·芬奇的《最后的晚餐》，画面属于典型的平行透视关系，心点就在 画幅中心基督所在的位置上，屋顶、两侧墙的窗框所形成的一组直角线直指心点 ，诱导集中视线，突出了中心人物。餐桌长长的水平线横贯左右，既形成了一种 稳静的气氛，又起到了截止视线下物的作用。加上基督的冷静、庄重、威严的形 象刻划，十二个门徒三人一组顺桌排开、分列两旁的对称构图，形成了一种静与 动的对比、制约。同时餐桌对着观者，采取了全开放的艺术处理方法，可使观者 得到身临其境，入座就餐，参与这场活动的机会。
透视完整ppt课件
认识透视
素描基础知识
.
三大透视 平行透视
成角透视 圆的透视
.
你发现了什么？ 树木从近到远有什么变化？
1、近大远小 2、近高远低
.
透视定义?
在我们身边有很多透视现象，比如：同样规格的电线杆本 来是一样高，但在路上看起来却近高远低；同样型号的汽车本 来是一样大小，但在路上看起来却近大远小；火车的两条铁轨 本来一样宽的，但我们时常看到的却是两条路轨向前延伸时， 会越来越窄，耐至合拢成一点，这种视觉现象就是透视现象， 这是视觉上的一种错觉，与人类的眼睛的构造有关。
.
.
成角透视和平行透视的运用
.
.
.
圆的透视
画圆面应该注意的问
圆的变化
从左到右越来越圆 从上到下越来越圆
.
.
.
圆的透视应用
.
.
.
透视的规律：
由此看来 所谓透视现象，就是现实世界在我们视觉中发生了
1、近大远小 2、近高远低 3、近实远虚 4、近清远模糊
.
.
透视分类？
1、平行透视 2、成角透视
平行透视： 也叫一点透视，有一个面与可视平面平行，有一个消失点
成角透视： 也叫两点透视，有一个角正对着我们，有两个消失点
.
.
素描基础知识
.
三大透视 平行透视
成角透视 圆的透视
.
你发现了什么？ 树木从近到远有什么变化？
1、近大远小 2、近高远低
.
透视定义?
在我们身边有很多透视现象，比如：同样规格的电线杆本 来是一样高，但在路上看起来却近高远低；同样型号的汽车本 来是一样大小，但在路上看起来却近大远小；火车的两条铁轨 本来一样宽的，但我们时常看到的却是两条路轨向前延伸时， 会越来越窄，耐至合拢成一点，这种视觉现象就是透视现象， 这是视觉上的一种错觉，与人类的眼睛的构造有关。
.
.
成角透视和平行透视的运用
.
.
.
圆的透视
画圆面应该注意的问
圆的变化
从左到右越来越圆 从上到下越来越圆
.
.
.
圆的透视应用
.
.
.
透视的规律：
由此看来 所谓透视现象，就是现实世界在我们视觉中发生了
1、近大远小 2、近高远低 3、近实远虚 4、近清远模糊
.
.
透视分类？
1、平行透视 2、成角透视
平行透视： 也叫一点透视，有一个面与可视平面平行，有一个消失点
成角透视： 也叫两点透视，有一个角正对着我们，有两个消失点
.
.
平行透视ppt课件
(4)把正方形安排在60°视域范围之内，以四角与心点 连线，水平面的对角线连接距点，相截四角到心点连线得立 方体的透视深度，立方体的透视图即作出。
立方体的直接画法
平行透视的制图方法
► 由侧视图、正视图转换成透视图的画法： 以长300cm、深300cm、高280cm室内空间，距画面
60cm贴墙处放置一高60cm、宽45cm、长90cm的书桌为例 （比例根据需要自定）。
室内空间透视图画法
Hale Waihona Puke 案例分析绘画时容易出错的问题
1、各种物体的消失点不统一。
2、应有透视变化的面设有透视变化。
3、物体的平面未画平。
4、应垂直的边线没有画垂直。
透平行视透视
平行透视
第一单元作业
1、了解平行透视（一点透视）的特点， 熟记透视规律。
2、完成一张有家具的室内（教室或本 人居住的寝室）场景平行透视作业一张（只 用线，不涂明暗），用红色标出变线和主点。
► 心点：视中线与画面的交接点。
透视学 的常用 ► 基面：承载物体的平面，平视时即是地面，且与画面垂直。
术语
► 原线：即与画面平行的直线。它的透视特点是在画面上保持原来的透视 方向；且平行的原线在画面上仍保持平行。
► 变线：即与画面不平行的直线。它的透视特点是在画面上的透视方向要 么发生变化，要么指向远端的某个消失点，要么终止某个消失点；且相 互平行的变线共用一个消失点。
平行透 视的特 ► 点(4)在60°视域范围之内，等大立方体在同角度方向，
不同距离位置上的比较，不是同一形状的放大缩小，它们之 间在近大远小变化中，含有直角边的平面都要发生形变。
►
(5)立方体直角面所产生的透视深度是通过对角线与画
立方体的直接画法
平行透视的制图方法
► 由侧视图、正视图转换成透视图的画法： 以长300cm、深300cm、高280cm室内空间，距画面
60cm贴墙处放置一高60cm、宽45cm、长90cm的书桌为例 （比例根据需要自定）。
室内空间透视图画法
Hale Waihona Puke 案例分析绘画时容易出错的问题
1、各种物体的消失点不统一。
2、应有透视变化的面设有透视变化。
3、物体的平面未画平。
4、应垂直的边线没有画垂直。
透平行视透视
平行透视
第一单元作业
1、了解平行透视（一点透视）的特点， 熟记透视规律。
2、完成一张有家具的室内（教室或本 人居住的寝室）场景平行透视作业一张（只 用线，不涂明暗），用红色标出变线和主点。
► 心点：视中线与画面的交接点。
透视学 的常用 ► 基面：承载物体的平面，平视时即是地面，且与画面垂直。
术语
► 原线：即与画面平行的直线。它的透视特点是在画面上保持原来的透视 方向；且平行的原线在画面上仍保持平行。
► 变线：即与画面不平行的直线。它的透视特点是在画面上的透视方向要 么发生变化，要么指向远端的某个消失点，要么终止某个消失点；且相 互平行的变线共用一个消失点。
平行透 视的特 ► 点(4)在60°视域范围之内，等大立方体在同角度方向，
不同距离位置上的比较，不是同一形状的放大缩小，它们之 间在近大远小变化中，含有直角边的平面都要发生形变。
►
(5)立方体直角面所产生的透视深度是通过对角线与画
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平行透视概念
平行透视概念
平行透视规律与特点
一、视向时平线，只有一个消失点，平行透视消失点 是主点。 二、一个面贴切或远离画面。 三、凡是平行于画面的平行线，投射成透视图时，仍 旧平行。
平行透视规律与特点
四、凡是垂直于画面的平行线，投射成透视 图时，要集中消失到主点。 五、平行透视的立方体，无论地位高低、左 右、远近，只要在视圈范围以内，正面都是 正方形，只有大小变化，没有透视变化。 六、灭线在主点的水平线（地平线），直立 线（主点垂线、视垂线）和倾斜灭线上。
平行透视规律与特点
一个六面行的物体在 透视图中有时只能看到一 个面，或两个面、三面。 图A，心点在物体的内方， 这是只能看到物体与画面 平行的一面，其他面被正 面所遮不能看见，这种情 况只有平行透视才有。
平行透视规律与特点
图B，心点在物体的外侧， 这时物体能看到两个面。
平行透视规律与特点
图C，心点在物体上角， 这时物体则能看到三面， 此角度物体外形看得比 较清楚、完全，而第一 种看得最不完全。
景和物的透视，从形体的状态、观 看角度的不同，分四种情况：
一、方形景物的平行透视和 余角透视（着重点）
二、方形斜面景物的透视 三、方形景物的俯视和仰视 四、圆形、曲线景物的透视
平行透视概念
在视平线与基面平行的投影中，空间物体（直线） 与基面平行、对画面垂直时形成的透视称平行透视，， 也称一点透视。
透视平行透视PPT优秀课件
平行透视
一、平行透视的形成和概念 二、平行透视的规律与特点 三、平行透视的基本画法
在绘画创作中，环境和道具的处理对 塑造人物的特征，也是一种必要手段， 它起着烘托和突出人物形象、介绍人物 所处的时代背景和典型环境的作用。
绘画中的场景和道具，都是处在一 定的透视状态下的，我们应该掌握景和 物的透视规律，才能在绘画中处理好典 型环境，才能使人物更生动、感人。
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
心点与平行透视
上面讲过，平行透视方形景物三种边线 的透视方向是垂直、水平、向心点。垂直和 水平的边线不难画准，应该注意的是心点的 边线。要画好平行透视的景物，必须正确的 突出心点的位置。
心点，即画者的视中线（注视方向的视 线）与画面垂直相交的一点，其位置在地平 线的正中，凡是与地面平行、与画面成直角 的变线，都集中、消失在心点上。
平行透视规律与特点
图D，心点虽然是物体内 方，但因正面是空的， 因此，所能看到的则更 多了，并且能一层一层 的深远，这也是平行透 视才会有的特点。
平行透视规律与特点
上图是运用图D的方法绘制的建筑效果图。
平行透视规律与特点
平行透视放置状态： 在两对竖立方块面中， 一对同画面平行，另一 对同画面成瓷砖为例(局部) 使用视点透视．交流社区 1)定制视点、灭点交流社区 2)定制瓷砖长度交流社区 3)瓷砖端点与灭点连线交流社区 4)左角顶端与视点连线，得到相切 的点交流社区 5)根据切点作垂线，得到纵深透视 交流社区 6)根据地面垂线作懂向水平线，得 到地面瓷砖的纵深透视（图）
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
平行透视方形景 物三组边线的透视方 向是：
1、垂直 2、水 平 3、向主点。
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
平行透视规律与特点
田野的平行透视
在平行透视中的直角线、视平线以上者 愈远愈向下，视平线以下者愈远愈向上，最 后消失于心点。心点左边的直角线向右消失， 心点右边的直角线向左消失。最后都消失于 心点。直角线愈接近视平线者愈平，几乎和 水平线相等了。所以在画远景时，在远处多 画横线，就远过去了。
平行透视图的基本画法
中腰线确定等距离的透视技法使用物体的 中腰线，结合灭点同样可以画出等距离的 透视．以等距离站立的人物为例： 1)首先确定最近的人物位置 2)确定一个灭点，依此点可以做视平线 3)将人物中腰点与灭点连线，并将顶端和 底端与灭点连援 4)复制一个人物，设置间隔距离并缩放高 度 5)将第一个人物的顶端与第二个人物的中 腰线连线并交于至底线 6)以此点与顶线做垂直线，此线既是第三 个人物的透视位置 7)下面人物依此类推（图）
平行透视图的基本画法
平行透视图的基本画法
以地面铺设的瓷砖为例(局 部)使用距点透视，等分若千线 段，使A1：A2：A3：A4，并 将端点向灭点引线，在左上端 设置距点．将横线的右角向距 点作引线，这样会在每一条灭 线上留下一个相交点，这些相 交点就是小方格的透视点．在 这些相交点上做水平的线段， 得到透视的方格形状，这些形 状符合透视原理．可以继续作 距点的引线，得到更远一些的 透视依据．（图）
平行透视规律与特点
地平线
平行透视规律与特点
高视平线
平行透视规律与特点
低视平线
平行透视规律与特点
平行透视图的设计
我们创作时所需要的场景，有的是写生 而来，有的就要根据透视原理来进行设计。 首先定出视平线的高低位置，再定出心点， 最后再画出主要部位的消失线和透视线。凡 相互平行的水平线、垂直线、斜线都无透视 缩狭变化，仍画为相互平行，所有直角线都 消失于心点。
平行透视规律与特点
平行透视图的基本画法
平行透视的技法，以正方体为例： 1)首先定义视点(s)，消失点(灭 点)P，及据点（d）,dp=ps。 2)画于画面平行的正方形a、b、c、 d。 3)从a、b、c、d四点向P点连接消 失线。 4)延长cd线得到e点，点，即 cd=de。 5)连接e点和P点，与dp线产生一 个交点f点，df线就是该正方形处 于你所定视点及视平线所应得的 纵深度。(图4)
右图是一座中国古 代牌楼，它们一近一远 都是与画面成平行方向， 每一建筑只有本身的近 大远小的变化，而形状 比例一点没变
平行透视概念
右图教堂内部的柱子、 拱窗、顶和地面的间距、 形状比例本身实际是一样 的，但在画面上却产生了 长短、大小的近大远小变 化。它们的原线产生了长 短、间距的变化，原线却 向灭点集中，变成了斜线。
