数字万用表原理组装与调试OK
830数字万用表格原理、组装与调试OK
830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
830数字(精选)万用表原理、组装与调试OK
830数字万用表原理、组装与调试5.1实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3.830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1830数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ?1.0%读数?.3字最大共模电压500V峰值2000uA 1uA ?1.0%读数?.3字储存环境-15°C至50°C20mA 10uA ?1.0%读数?.3字温度系数小于0.1×准确度/°C200mA 100uA ?1.5%读数?5字电源9V叠层电池10A 10mA ?2.0%读数?10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ?1.2%读数?10字200mV 0.1mV ?0.5%读数?2字750V 1V ?1.2%读数?10字2000mV 1mV ?0.5%读数?3字电阻20V 10mV ?0.5%读数?3字量程分辩力精度200V 100mV ?0.5%读数?3字200Ω0.1Ω?1.0%读数?10字1000V 1V ?0.8%读数?3字2000Ω1Ω?1.0%读数?2字晶体管检测20KΩ10Ω?1.0%读数?2字量程测试电流开路电压/测试电压200KΩ100Ω?1.0%读数?2字二极管 1.4mA 2.8V 2000KΩ1KΩ?1.0%读数?2字三极管Ib=10uA Vce=3V5.4830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
实训八 数字式万用表组装与调试
数字式万用表组装与调试一、数字万用表的特点1.准确度高2.分辨力高（模拟式万用表的灵敏度）3.输入阻抗高4.过载能力强5.功耗低（16mW）6.抗干扰能力强二、数字万用表的构成输入三、7106型 3 1/2 位 A/D转换器7106定双积分型 A/D转换器，抗干扰能力强，灵敏度高，成本低。
A/D转换器的功能是将模拟量转换成数字量，是数字式电压表的核心。
7106外接5个电阻，5个电容构成最大量程为200mV的直流数字电压表：也称基本表。
C 1,R1:时钟振荡器的RC网络④⑥脚C 2：基准电容○41○42R 2,R30:是基准电压的分压电阻。
○43○44C 5:积分电容，○35C 3:自动调零电容 ○37 R 4:积分电阻，○36 R 3,R 4:输入端阻容滤波电路，以提高仪表的抗干扰能力，并增强仪表过载能力。
○9-○15脚，○16-○21+○32脚，○22-○25+○29-○31脚，分别为个位，十位，百位数码字段的驱动信号端。
四、3 1/2位数字万用表直流电压档原理采用电阻分压器把基本量程为200mV 的直流电压表扩展为多量程的直流电压表。
R AB =1M各档满量程时输出电压V 0：200mV 档： V 0=(R AB /R AB )×200mV=200mV2V 档： V 0=(100K/R AB )×2V=(100K/1M)×2V=200mV 20V 档： V 0=(10K/1M)×20V=200mV20V档： V=(1K/1M)×200V=200mV=(100Ω/1M)×1000V=100mV1000 V档： V实际上最大测量电压为2000V.五、数字万用表元器件的识别与检测六、数字万用表组装焊接注意事项（一）、晶体管测试插座的焊接方向与电阻器等元件焊接方向相反（二）、锰铜丝电阻器R(0.01Ω)，不要插得过深。
9（三）、电路板中心区的铜箔是滑动接触片的运转区域，决不能沾上焊锡。

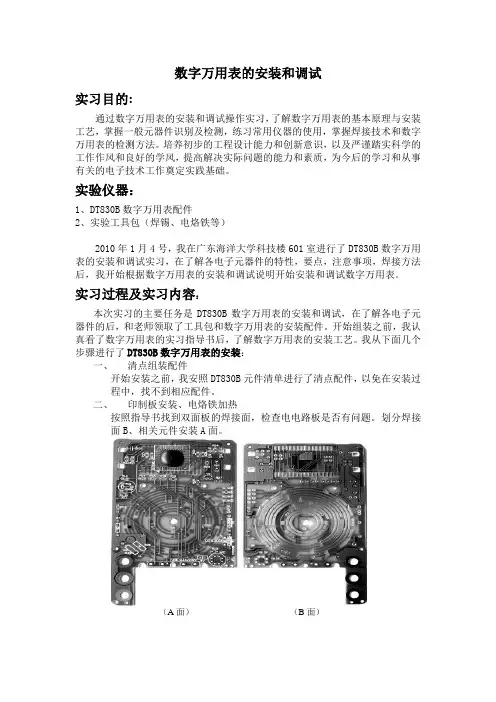

数字万用表的安装和调试
数字万用表的安装和调试实习目的:通过数字万用表的安装和调试操作实习，了解数字万用表的基本原理与安装工艺，掌握一般元器件识别及检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。
培养初步的工程设计能力和创新意识，以及严谨踏实科学的工作作风和良好的学风，提高解决实际问题的能力和素质，为今后的学习和从事有关的电子技术工作奠定实践基础。
实验仪器：1、DT830B数字万用表配件2、实验工具包（焊锡、电烙铁等）2010年1月4号，我在广东海洋大学科技楼601室进行了DT830B数字万用表的安装和调试实习，在了解各电子元器件的特性，要点，注意事项，焊接方法后，我开始根据数字万用表的安装和调试说明开始安装和调试数字万用表。
实习过程及实习内容：本次实习的主要任务是DT830B数字万用表的安装和调试，在了解各电子元器件的后，和老师领取了工具包和数字万用表的安装配件。
开始组装之前，我认真看了数字万用表的实习指导书后，了解数字万用表的安装工艺。
我从下面几个步骤进行了DT830B数字万用表的安装：一、清点组装配件开始安装之前，我安照DT830B元件清单进行了清点配件，以免在安装过程中，找不到相应配件。
二、印制板安装、电烙铁加热按照指导书找到双面板的焊接面，检查电电路板是否有问题。
划分焊接面B、相关元件安装A面。
（A面）（B面）并将电烙铁通电加热时放在铁架子上。
三、电阻元器件测试和编号。
根据DT830B的原理图、安装图（PCB）及电阻的读取方法，测试各电阻的阻值以及编号，对电阻编号完后，便进行电阻安装。
安装时根据安装孔距>8mm的采用卧式安装,孔距<5mm的采用立式安装。
四、电容及二极管安装。
分清电解电容及二极管的+、—极，根据电容及二极管上面的相应标签，焊接和电路板上。
五、安装保险座、RO、弹簧。
六、安装电池线。
电池线由B面穿过A先再插入焊孔、在B面焊接。
红钱接“+”，黑线接“—”。
七、液晶屏的安装我先将液晶屏放入面壳窗口内，白面向右，方向标记在右方；然后放入液晶屏支架，平面向下；用镊子把导电胶条放入支架两横槽中。
万用表的组装调试及使用
目录
• 万用表简介 • 万用表的组装 • 万用表的调试 • 万用表的使用 • 万用表的维护与保养
01
万用表简介
万用表的定义
总结词
万用表是一种多功能的电子测量仪器， 能够测量电流、电压、电阻等多种电 学参数。
详细描述
万用表通常由表头、测量电路、转换 开关等部分组成，通过测量电路将待 测电量转换为适合表头测量的信号， 再由表头显示测量结果。
02
万用表的组装
组装前的准备
准备工具
螺丝刀、钳子、万用表板、电子元件等。
熟悉电路图
确保熟悉万用表的电路图，了解各部分的功能和 连接方式。
检查元件
确保所有电子元件完好无损，无损坏或缺失。
组装流程
01
安装电池
按照电路图指示，将电池正确安装 到万用表板上的电池仓内。
固定元件
将电子元件固定在万用表板上，确 保元件稳固且连接良好。
调试与测试
完成组装后，要进行测试和调试，确保万用 表功能正常。
03
万用表的调试
调试步骤
检查万用表外观
确保万用表没有明显的损坏或缺陷， 各部件完好无损。
02
安装电池
根据万用表的型号，正确安装电池， 确保电池正负极正确。
01
03
调整档位开关
根据需要选择合适的档位，如电压、 电流、电阻等。
测试测量功能
03
02
连接线路
根据电路图，将电子元件按照正确 的顺序和方式连接起来。
检查连接
仔细检查所有连接，确保无短路或 断路现象。
04
组装注意事项
注意安全
在组装过程中，要始终注意安全，避免触电 或损坏电子元件。
830数字万用表原理、组装与调试OK
实用标准文档830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字200KΩ100Ω±1.0%读数±2字量程测试电流开路电压/测试电压二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
数字万用表的组装与调试实验报告doc
数字万用表的组装与调试实验报告篇一：万用表组装_设计性实验报告北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务 ................................................ ................................................... .. (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求 ................................................ ................................................... .. (4)1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................4 2.设计组装并校验具有下列四挡功能的万用............ 4 3.给出将X100电阻挡改造为X10电阻挡的电路 ................................................ .. (4)三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)1.测定给定的微安表头的量程I0和Rg。
.............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。
综合实验四-2.数字万用表的原理、组装与调试
综合实验六数字万用表的原理、组装与调试一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，电阻、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程。
本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志。
二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；直流电压量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的2.0％＋2个字）以下，交流电压量程分别为200V、750V、交流精度为±（读数的2.0％＋5个字）；输入阻抗为1MΩ。
⑵直流电流量程分别为2mA、20mA、200mA和10A五档，直流精度为±（读数的2.0％＋2个字）。
⑶电阻：量程分别为：200Ω、2kΩ、20kΩ、200kΩ、2MΩ五档。
精度为±（读数的1.0％＋3个字）。
⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。
⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。
2．采样时间：T S＝0.4S。
三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关则接通电源，不用时应随手关断。
3．功能量程开关选择不同的测量功能和量程。
4．10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的直流电流时，红表笔应插入此10A电流插孔。
5．电流插孔当测量小于200mA的直流电流时，红表笔应插入此电流插孔。
6．V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。
7．接地公共端“COM”插孔黑表笔始终插入此接地插孔中。
8．β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。
数字万用表原理、组装与调试OK
数字万用表原理、组装与调试OK————————————————————————————————作者：————————————————————————————————日期：８３0数字万用表原理、组装与调试5.1 实践目的８３0数字万用表是一种LＣD数字显示多功能、多量程的3 1/2位便携式电工仪表,可以测量直流电流(DＣＡ）、交直流电压(ACV)、电阻值和晶体管共射极直流放大系数h FＥ和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程,掌握元器件的识别、测试及整机装配和调试工艺。
5.２实践要求1.掌握８3０数字万用表的工作原理;2．对照原理图，看懂8３0数字万用表的装配接线图；３.对照原理图、PCB,了解调8３０数字万用表的电路符号、元件和实物；4．根据技术指标测试各元器件的主要参数;5．掌握８30数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握8３０数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
８.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5．3 .８30数字万用表简介８3０数字万用表以集成电路7106为核心,电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.１所示。
表5.1 8３0数字万用表主要技术指标一般特性直流电流显示31／2位LＣＤ自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白２00ｕA 0.１uA ±1．０%读数±.3字最大共模电压５00V峰值2０00uA 1uA ±1.0%读数±.3字储存环境-15°Ｃ至50°C 20ｍA 1０uA ±1．0%读数±.3字温度系数小于0.1×准确度/°C 200mＡ１0０uA ±1．５%读数±5字电源9Ｖ叠层电池１０A 1０mＡ±2.0%读数±10字外形尺寸128×75×２4mm 交流电压直流电压量程分辩力精度量程分辩力精度20０V 1００ｍV ±1．2%读数±1０字200ｍV ０.１mＶ±0．5％读数±２字7５0V 1V ±１.２%读数±10字200０mＶ１mＶ±0．５％读数±3字电阻20V 10mV ±０.5%读数±3字量程分辩力精度200V 100mV ±０.5%读数±3字２00Ω0．1Ω±1.0%读数±10字１000Ｖ1V ±０.8%读数±3字２０00Ω1Ω±1.0％读数±2字晶体管检测２０KΩ１0Ω±１.0%读数±2字量程测试电流开路电压/测试电压2００ＫΩ10０Ω±1.0%读数±2字二极管 1.４ｍA ２.８V ２000KΩ1KΩ±1.0％读数±2字三极管Ib=10uA Ｖce=3V5．４830数字万用表工作原理DＴ830Ｂ数字万用表以大规模集成电路7106为核心,其原理框图如图5．１所示。
830数字万用表原理、组装与调试OK
830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
数字万用表装调
插上表棒
The End
数字万用表制作
单击添加副标题
单击此处添加文本具体内容，简明扼要地阐述你的观点
1/2 位的大屏幕液晶读数显示
可以测交直流电压，交直流电流，电阻，电容，二极管，三极管
有测通断的功能，当被测两点连通时，蜂鸣器鸣叫
显示数据可以保持
01
03
02
04
数字万用表功能简介
调试
线路主板焊接与安装
总装
万用表开关的安装
另外一边也按照 先加钢珠再顶入弹簧 最后盖上塑料片 的顺序进行装配
装配万用表旋转开关 注意弹性开关片的方向，按照图所示进行安装 定位塑料圆柱应 插入电路板的定 位孔
注意对准 四个螺丝孔
拧好白色螺丝
安装好的旋钮开关
装上旋钮套
注意旋钮套上箭头方向
装上旋钮套，左右旋转 试试是否灵活，若旋转 有问题或者不灵活，拆 下来重新安装
3
下面就让我们进入调试篇
4
调 试 篇
装入电池
1.校准参考电压
STEP1
STEP2
STEP3
STEP4
2.A/D转化测试
将旋转开关转到200mV档,用精密分压器输出一个200mV的直流电压，接入万用表，应显示读数为199.9 。
如读数不正确，可以略微调节微调电阻201，直到液晶显示器上的读数为199.9
按键开关的塑料帽
将塑料键帽套上按键开关
安装液晶显示屏
将螺帽压入相应位置
两个白色机械螺丝 由板后插入螺丝孔
再将塑料垫片放入相应位置
安放导电橡胶
注意：放入导电胶时一定要用镊子，因为手上的脏东西弄到导电胶上，可能会使导电胶的接触不好，液晶显示出错
这是液晶显示器
830数字万用表原理、组装与调试OK
830数字万用表原理、组装与调试OK830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3- 3 -字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻- 4 -20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图 5.1所示。
数字万用表原理组装与调试OK
830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
万用表的组装、调试及使用
4
MF-50型万用表
演讲人姓名
4.1
万用表具有用途多、量程广、使用方便等优点，是电子测量中最常用的工具。
4.1 MF-50型万用表
4.1.2 MF-50型万用表电路 直流电流挡 图4.2 MF-50型万用表直流电流挡原理电路图
万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其他器件。
选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，因为这部分刻度比较密集。
01
使用前要调零。
02
不能带电测量。
03
2.欧姆挡的使用
2.直流电压挡
图4.3 MF-50型万用表直流电压挡原理电路图
3.交流电压挡
图4.4 MF-50型万用表交流电压挡原理电路图
4.电阻挡
图4.5 MF-50型万用表电阻挡原理电路图
5.晶体管hFE测量电路
图4.6 MF-50型万用表测量晶体管hFE的原理电路图
4.2 万用表的组装、调试及使用
B
D
F
A
C
E
4.2.1 万用表的组装
焊接、装配
绘制装配接线图
4.2.2 万用表的调试
图4.10 直流电流挡调试电路
直流电流挡的调试
2.直流电压挡的调试
3.交流电压挡的调试
调试交流电压挡的电路如图4.12所示。
图4.12 交流电压挡调试电路
4.电阻挡的调试
装入电阻挡所需的电池，转换开关置于被校挡，调零。
被测电阻不能有并联支路。
测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支表笔的极性。
P6M2组装与调试数字万用表
如果调试失败：
1）检查PC板是否有焊桥或焊接不好。
2）检查Q1是否按照图安装。 3）检查R10－R13，R26的阻值以及电位器VR1。
P6M2.4 数字万用表的调试
• ACV测试
1）档位至200VAC，测量AC电源线。电压应该为120VAC， 与已知精确表比较读数。 2）档位至750VAC，测量AC电源线。电压应该为120VAC， 与已知精确表比较读数。
旋转指示在DCA200μA档，读数为0 0.0 2000μA 20mA 200mA 10A 000 0.0 0 0 0.0 0.0 0
旋转指示在ACV 200v档，读数为0 0.0 750V 000
P6M2.4 数字万用表的调试
欧姆档，二极管和晶体菅档“B”表示空白。 旋转指示在200欧姆档，读数为1 B B.B 2000Ω 20KΩ 200KΩ 2000KΩ 1BBB 1 B.B B 1 B B.B 1BBB
P6M2.1 数字万用表的基本原理
• 多量程交流数字电压表
测交流电压时需增加AC－DC转换器。利用二极管作整流器，
电路简单，但二极管属于非线性元件，尤其在小信号情况下的
非线性失真很严重，所以M830B测交流电压时，只选用200V 和700V二档。
P6M2.1 数字万用表的基本原理
• 多量程数字欧姆表
旋转指示在二极管档，读数为1 B B.B
旋转指示在晶体菅档（hFE），读数为0 0 0
P6M2.4 数字万用表的调试
• 如果测试失败，可以采取以下措施：
检查电池好坏。 检查IC1是否按照图4－2的安装。检查弯角不要伸入IC插口里， 检查IC引角是否跟插口的角连接良好。 检查电阻值R14，R15，R19，R20，R23－R25。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
830数字万用表原理、组装与调试5.1实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3.830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1830数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ?1.0%读数?.3字最大共模电压500V峰值2000uA 1uA ?1.0%读数?.3字储存环境-15°C至50°C20mA 10uA ?1.0%读数?.3字温度系数小于0.1×准确度/°C200mA 100uA ?1.5%读数?5字电源9V叠层电池10A 10mA ?2.0%读数?10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ?1.2%读数?10字200mV 0.1mV ?0.5%读数?2字750V 1V ?1.2%读数?10字2000mV 1mV ?0.5%读数?3字电阻20V 10mV ?0.5%读数?3字量程分辩力精度200V 100mV ?0.5%读数?3字200Ω0.1Ω?1.0%读数?10字1000V 1V ?0.8%读数?3字2000Ω1Ω?1.0%读数?2字晶体管检测20KΩ10Ω?1.0%读数?2字量程测试电流开路电压/测试电压200KΩ100Ω?1.0%读数?2字二极管 1.4mA 2.8V 2000KΩ1KΩ?1.0%读数?2字三极管Ib=10uA Vce=3V5.4830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。
例如输入信号100VDC，就用1000：1的分压器获得100.0mVDC；输入信号100VAC，首先整流为100VDC，然后再分压成100.0mVDC。
电流测量则通过选择不同阻值的分流电阻获得。
采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。
被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。
输入7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。
A/D转换器的时钟是由一个振荡频率约48KHz的外部振荡器提供的，它经过一个1/4分频获得计数频率，这个频率获得2.5次/秒的测量速率。
四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。
图5.1原理框图5.4.17106介绍1.管脚功能7106共有42个引出端，引脚排列如图5.2所示，引脚功能说明如表5.2所示。
图5.2引脚排列2.工作原理7106内部包括模拟电路（即双积分式A/D转换器）和数字电路两大部分。
模拟电路与数字电路是互相联系的，一方面控制逻辑单元产生控制信号，按照规定的时序控制模拟开关的接通或断开；另一方面模拟电路中的比较输输出信号又控制数字电路的工作状态与显示结果。
1）模拟电路7106内部模拟电路（即双积分式A/D转换器）主要由基准电压源、缓冲器、积分器、比较器和模拟开关所组成，如图5.3所示。
A/D转换器的每个测量周期分成三个阶段：自动调零（AZ），正向积分（INT），反向积分（DE）。
图5.37106内部的模拟电路第一阶段，自动调零AZ（AUTO-ZERO）：在此阶段，S AZ闭合，S INT、S DE断开，完成以下工作：第一，将IN+，IN-的外部引线断开，并将缓冲器的同相输入端与模拟地短接，使芯片内部的输入电压V IN=0V；第二，反积分器反相输入端与比较器输出端短接，此时反映到比较器的总失调电压对自动调零电容C AZ充电，以补偿缓冲器，积分器和比较器本身的失调电压，可保证输入失调电压小于10uV，第三，基准电压VREF 向基准电容C REF充电，使之被充到V REF，为反向积分做准备。
第二阶段，正向积分（亦称信号积分或采样）INT（integral）：此时SINT闭合，S AZ和S DE断开，切断自动调零电路并去掉短路线，IN+，IN-端分别被接通，积分器和比较器开始工作。
被测电压V IN经缓冲器和积分电阻后送至积分器。
积分器在固定时间T1内，以V IN/（R INT-C INT）的斜率对V IN进行定时积分。
令计数脉冲的频率为F CP，周期为T CP，则T1=1000T CP。
当计数器计满1000个脉冲数时，积分器的输出电压为V0=KT1÷（RintCint）×Vin（5.1）式中，K是缓冲放大器的电压放大系数，T1也叫采样时间。
在正向积分结束时，V IN的极性即被判定。
第三阶段，反向积分，亦称解积分DE（DecomposeIntegral）：在此阶段，S AZ，S INT断开，S DE+，S DE-闭合。
控制逻辑在对V IN进行极性判断之后，接通相应极性的模拟开关，将C REF上已充好的基准电压接相反极性代替V IN，进行反向积分。
经过时间T2，积分器的输出又回零。
在反向积分结束时有：V0=（KT2V REF）÷（R INT C INT）（5.2）将（5.1）代入（5.2）中整理后得到：T2=T1÷V REF×V IN（5.3）假定在T2时间内计数值（即仪表显示值，不计小数点）为N，则T2=NT CP。
代入（5.3）中得到：N=T1÷（T CP V REF-）×V IN（5.4）显见，T1、T CP、V REF均为定值，故N仅与被测电压V IN成正比，由此实现了模拟量—数字量的转换。
在测量过程中，7106能自动完成下述循环：将T1=1000T CP，V REF=100.0mV代入第四式中得到N=1000÷V REF×V IN=1000÷100.0×V IN=10V IN（5.5）即V IN=0.1N （5.6）只要把小数点定在十位后面，即可直读结果。
满量程时N=2000，V IN=Vm，由（5.4）式很容易导出满量程电压Vm与基准电压V REF的关系式：Vm=2Vref （5.7）显然，当V REF=100.0mV时，Vm=200mV；V REF=1000mV时，Vm=2V。
上述关系是由7106本身特性所决定的，外部无法改变。
3?位数字电压表的最大显示值为1999，满量程时将显示过载（溢出）符号“1”。
2）数字电路7106的数字电路如图5.4所示，主要包括8个单元电路：时钟振荡器、分频器、计数器、锁存器、译码器、异或门相位驱动器、控制逻辑、31/2位LCD显示器，图中虚线框内表示7106的数字电路，框外是外围电路。
图5.47106的数字电路时钟振荡器由7106A内部的反相器F1、F2，以及外部阻容元件R、C组成，属于两级反相式阻容振荡器，可输出占空比D≈50%的对称方波。
振荡频率与振荡周期的估算公式分别为：f0≈0.455/RC （5.8）T0≈2RCln3=2.2RC（5.9）因完成一次A/D转换需16000个时钟周期，故测量周期T=16000T0，所对应的测量速率为MR=f0/16000 （5.10）对时钟频率进行逐级分频，即可得到所需计数频率f CP、LCD背电极方波信号频率f BP。
分频器由一级4分频电路和一级200分频电路构成，整个分频电路可完成800分频。
其中的200分频电路，实际包含一级2分频电路和两级10分频电路。
假定时钟频率f0=40KHz，则计数频率f CP=40KHz÷4=10KHz，背电极信号频率f BP=40KHz÷800=50Hz。
7106采用二—十进制BCD(BinaryCodedDecimal)码计数器。
每个整数位的计数器均由4级触发器的门电路组成。
最高位亦称?位（千位），只有0和1两种计数状态，故仅用一级触发器。
译码器和译码器之间，仅当控制逻辑发出选通信号时，计数器中的A/D转换结果才能在计数过程中不断跳数，便于观察与记录。
控制逻辑具有3种功能：第一，识别积分器的工作状态，知时发出控制信号，使模拟开关按规定顺序接通或断开，确保A/D转换正常进行；第二，判定输入电压V IN的极性，并且使LCD显示器的在负极性Vin时显示；第三，当输入电压超量程时发出溢出信号，使千位上显示“1”，其余位均消隐。
5.4.27106的典型应用1.直流电压测量图5.5为直流电压测量简化图，输入电压被分压电阻分压（分压电阻之和为1MΩ），每档分压系数为1/10，分压后的电压必须在-0.199V~+0.199V之间，否则将过载显示，过载显示为仅在最高位显示“1”其余位数不显示。
图5.5直流电压测量简化图2.交流电压测量图5.6为交流电压测量简化图，交流电压首先须进行整流并通过一低通滤波器对波形进行整形，然后送入共用的直流电压测量电路，最后将测量出交流电压的有效值（RMS）。
图5.6交流电压测量简化图3.电流测量图5.7为直流电流测量简化图，内部的取样电阻将输入电流转换为-199.9mV~+199.9mV之间的电压后送入7106输入端，当设置在10A档时，输入的电流直接输入10A输入孔而不能通过选择开关。
图5.7电流测量简化图4.电阻测量图5.8为电阻测量简化图，这个电路由电压源，标准电阻（这个电阻为分电压电阻，由选择开关转换得到），被测量电阻（未知）组成，两个电阻的比值等于各自电压降的比值，因此，通过标准电阻及利用标准电阻上的标准电压，就可确定被测电阻的阻值。
测量结果直接由A/D转换器得到。
图5.8电阻测量简化图5.hFE测量图5.9为hFE测量简化图，集成电路7106的内部电路提供2.8V的稳定电压（V+对COM），当PNP晶体管插入晶体管座时，基极到发射极的电流流过电阻R10，由R10上的电压产生集电极电流，在R23上得到的电压送入7106并同时显示晶体管的hFE 值。
