电感阻抗的计算公式
电阻电感电容串联阻抗计算公式
电阻电感电容串联阻抗计算公式电阻、电感和电容是电路中常见的三种元件，它们分别有不同的特性和作用。
当它们串联连接在一起时，我们需要计算它们的总阻抗，以便更好地分析和设计电路。
本文将介绍电阻电感电容串联阻抗的计算公式，并解释其原理和应用。
电阻是电路中最基本的元件之一，它的单位是欧姆（Ω）。
电阻的作用是阻碍电流的流动，它消耗电能并产生热量。
在直流电路中，电阻的阻抗等于其电阻值。
但在交流电路中，电阻的阻抗取决于频率，可以用以下公式计算：电阻阻抗（Zr）= 电阻值（R）电感是一种具有自感性质的元件，它的单位是亨利（H）。
电感的作用是储存电能，并阻碍电流的变化。
当电流变化时，电感会产生电动势，使电流保持不变。
电感的阻抗与频率成正比，可以用以下公式计算：电感阻抗（Zl）= 2πfL其中，f是交流电路的频率，L是电感的感值。
电容是一种具有储能性质的元件，它的单位是法拉（F）。
电容的作用是储存电能，并阻抗电压的变化。
当电压变化时，电容会产生电荷，使电压保持不变。
电容的阻抗与频率成反比，可以用以下公式计算：电容阻抗（Zc）= 1 / (2πfC)其中，f是交流电路的频率，C是电容的容值。
当电阻、电感和电容串联连接在一起时，它们的总阻抗等于它们各自阻抗的矢量和。
可以用以下公式计算：总阻抗（Z）= √(Zr² + (Zl - Zc)²)其中，Zr是电阻的阻抗，Zl是电感的阻抗，Zc是电容的阻抗。
电阻电感电容串联阻抗的计算公式可以帮助我们分析和设计复杂的电路。
例如，在无线通信中，我们常常需要计算天线的输入阻抗，以便匹配收发器和天线之间的阻抗差异，从而提高信号传输效率。
通过了解电阻电感电容串联阻抗的计算公式，我们可以更好地理解和解决这类问题。
电阻电感电容串联阻抗的计算公式是电路分析和设计中的重要工具。
它们可以帮助我们计算电路中各个元件的总阻抗，从而更好地理解和解决实际问题。
通过学习和应用这些公式，我们可以提高电路设计的准确性和效率，为各种应用提供更好的解决方案。
感抗、电阻计算公式
感抗、电阻计算公式
当我们谈论电学领域中的感抗（Inductive Reactance, XL）和电阻（Resistance, R），它们共同决定了电路中交流电信号的行为。
电阻是电子元件对电流流动的阻碍程度，它的计算公式简单明了：
\[ R = \frac{V}{I} \]
其中R 是电阻值，V 是电压，I 是电流。
而对于感抗，它源于电感器中电流变化产生的自感电动势对电流的抵制作用。
感抗的计算公式为：
\[ XL = 2\pi fL \]
这里XL 是感抗，f 是交流电频率（单位是Hz），L 是电感（单位是Henry）。
综合电阻R 和感抗XL，我们便能得出交流电路中总阻抗Z 的复数形式：
\[ Z = R + jXL \]
在这里j 是虚数单位（满足j^2 = -1），Z 表示的是复数阻抗。
了解并掌握这两个基本概念及其计算公式对于理解和设计各种交流电路至关重要，无论是简单的家庭电器，还是复杂的电子系统工程。
电感计算公式
有个比较复杂的经验公式，很复杂，一般都是用电感测试仪测试。
电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。
感抗容抗阻抗公式
感抗容抗阻抗公式
阻抗（Impedance）是电路中对交流电流和电压的响应的总体描述。
它由阻抗的三个要素组成：电阻（Resistance）、电感（Inductance）和电容（Capacitance）。
感抗（Inductive Reactance）是电感对交流电流的阻碍作用。
它用符号XL表示，单位是欧姆（Ω）。
感抗与电感和交流信号频率成正比，其计算公式为：
XL = 2πfL
其中，XL是感抗，f是交流信号的频率，L是电感的感值（亨利）。
容抗（Capacitive Reactance）是电容对交流电流的阻抗作用。
它用符号XC表示，单位也是欧姆（Ω）。
容抗与电容和交流信号频率成反比，其计算公式为：
XC = 1 / (2πfC)
其中，XC是容抗，f是交流信号的频率，C是电容的容值（法拉）。
阻抗（Impedance）由电阻、感抗和容抗组成，可以用公式表示为：
Z = R + j(XL - XC)
其中，Z是阻抗，R是电阻，XL是感抗，XC是容抗。
这个公式表示了阻抗在复数形式下的表示，其中j是虚数单位。
阻抗的实部是电阻，虚部是感抗与容抗之差。
阻抗的单位也是欧姆（Ω）。
希望以上解释对你有帮助。
如有其他问题，请继续提问。
电阻电感电容串联阻抗计算公式
电阻电感电容串联阻抗计算公式
电阻、电感和电容是电路中常见的三种元件，它们在电路中起到了不同的作用。
当它们串联时，可以通过一定的计算公式来计算串联阻抗。
在电路中，电阻用来限制电流的流动，电感用来储存电能，电容则用来储存电荷。
当它们串联时，它们的作用会相互影响，从而形成一个整体的阻抗。
串联阻抗的计算公式如下：
Z = R + jωL + 1/(jωC)
其中，Z表示串联阻抗，R表示电阻的阻值，L表示电感的电感值，C表示电容的电容值，j表示虚数单位，ω表示角频率。
通过这个计算公式，我们可以计算出串联阻抗的大小。
在计算中，需要注意的是，电感和电容是复数形式的。
在公式中，电感的项是一个虚数，而电容的项是一个负虚数。
这是因为电感和电容对电流的相位有不同的影响。
在实际应用中，我们经常需要计算电路中的串联阻抗。
通过计算串联阻抗，我们可以了解电路中的电流和电压分布情况，从而更好地设计和优化电路。
除了计算公式外，我们还可以通过其他方法来计算串联阻抗。
例如，
可以使用复数的幅度和相位来表示串联阻抗，然后根据幅度和相位的关系来计算阻抗的大小。
电阻、电感和电容串联阻抗的计算公式为Z = R + jωL + 1/(jωC)。
通过这个公式，我们可以计算出电路中的串联阻抗，从而更好地理解和设计电路。
在实际应用中，我们可以通过计算串联阻抗来了解电路中的电流和电压分布情况，从而更好地优化电路的设计。

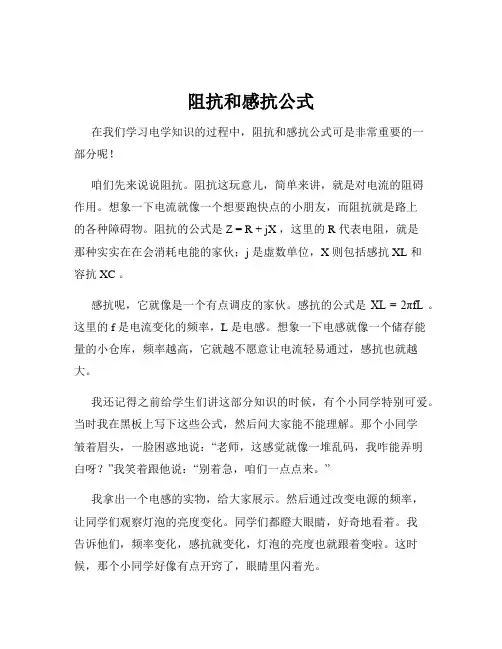

阻抗和感抗公式
阻抗和感抗公式在我们学习电学知识的过程中，阻抗和感抗公式可是非常重要的一部分呢！咱们先来说说阻抗。
阻抗这玩意儿，简单来讲，就是对电流的阻碍作用。
想象一下电流就像一个想要跑快点的小朋友，而阻抗就是路上的各种障碍物。
阻抗的公式是 Z = R + jX ，这里的 R 代表电阻，就是那种实实在在会消耗电能的家伙；j 是虚数单位，X 则包括感抗 XL 和容抗 XC 。
感抗呢，它就像是一个有点调皮的家伙。
感抗的公式是XL = 2πfL 。
这里的 f 是电流变化的频率，L 是电感。
想象一下电感就像一个储存能量的小仓库，频率越高，它就越不愿意让电流轻易通过，感抗也就越大。
我还记得之前给学生们讲这部分知识的时候，有个小同学特别可爱。
当时我在黑板上写下这些公式，然后问大家能不能理解。
那个小同学皱着眉头，一脸困惑地说：“老师，这感觉就像一堆乱码，我咋能弄明白呀？”我笑着跟他说：“别着急，咱们一点点来。
”我拿出一个电感的实物，给大家展示。
然后通过改变电源的频率，让同学们观察灯泡的亮度变化。
同学们都瞪大眼睛，好奇地看着。
我告诉他们，频率变化，感抗就变化，灯泡的亮度也就跟着变啦。
这时候，那个小同学好像有点开窍了，眼睛里闪着光。
在实际生活中，阻抗和感抗的应用那可多了去了。
比如说我们家里用的音箱，里面就有电感和电容，它们的存在就是为了调整声音的频率响应，让我们听到更好听的音乐。
还有手机充电器，里面也有各种阻抗和感抗的元件，来保证充电的稳定和安全。
再比如在电力输送中，如果不考虑阻抗和感抗，那电能在路上就会大量损耗，到了咱们家里可能电灯泡都亮不起来啦。
所以工程师们在设计电力系统的时候，就得把这些因素都算进去，保证电能能够高效地输送到我们需要的地方。
学习阻抗和感抗公式，可不仅仅是为了应付考试哦。
真正理解了它们，我们就能明白身边很多电器的工作原理，甚至还能自己动手修修小电器呢。
总之，阻抗和感抗公式虽然看起来有点复杂，但只要我们用心去理解，多联系实际，就一定能掌握它们。
感抗和容抗和阻抗的计算公式
感抗和容抗和阻抗的计算公式在咱们学习电学的奇妙世界里，感抗、容抗和阻抗这三个家伙可是相当重要的角色。
它们的计算公式就像是打开电学奥秘之门的钥匙。
先来说说感抗。
感抗（XL）的计算公式是XL = 2πfL ，这里的“f”代表交流电源的频率，“L”则是电感的数值。
打个比方啊，有一次我在实验室里做实验，就是研究感抗的。
我把一个电感接入电路，然后慢慢改变电源的频率，眼睛紧紧盯着电流表的示数变化。
当频率升高的时候，那电流的示数就明显减小，这时候我就知道，感抗增大了。
那种感觉就像是在和一个看不见的力量较劲，而这个力量的大小就可以通过这个公式算出来。
接下来是容抗（XC），它的计算公式是XC = 1 / (2πfC) ，其中“C”是电容的数值。
我记得有一次我给学生们讲解容抗的时候，拿了一个简单的电容器，然后通过改变电源频率，让他们直观地看到电流的变化。
他们那好奇又专注的眼神，让我觉得一定要把这个知识讲得明明白白。
当频率增加时，容抗减小，电流就增大了，就好像这个电容器对电流的阻碍变小了。
最后是阻抗（Z），它是一个综合的概念。
在只有电阻、电感和电容的串联电路中，阻抗Z = √(R² + (XL - XC)²) ，这里的“R”是电阻的值。
有一回，我在调试一个复杂的电路，为了找到最合适的元件参数，我就不断地运用这个公式进行计算和尝试。
每次改变一个元件的数值，都要重新计算阻抗，看看整个电路的性能是不是达到了预期。
总之，感抗、容抗和阻抗的计算公式可不是简单的数学符号组合，它们背后代表着电学中各种元件对电流的影响。
掌握了这些公式，就像是在电学的迷宫中有了清晰的地图，能让我们更轻松地理解和设计电路。
不管是在实验室里的探索，还是在实际电路设计中的应用，这些公式都是我们解决问题的有力工具。
希望大家在学习电学的时候，能真正理解这些公式的意义，而不仅仅是记住它们，这样才能在电学的世界里畅游无阻，发现更多的精彩！。
电感的计算公式
电感的计算公式电感的计算公式:加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH) =阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: c m线圈匝数N单位: 匝线圈长度L单位: c m频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（c m)l及AL值大小，可参照Microm etal对照表。
电感l和电容c的阻抗公式
电感l和电容c的阻抗公式在我们的电学世界里，电感 L 和电容 C 可是两个非常重要的角色，它们的阻抗公式就像是打开电学神秘大门的钥匙。
咱们先来说说电感的阻抗。
电感的阻抗公式是Z = jωL ，这里的“j”是虚数单位，ω 是角频率，L 就是电感量啦。
想象一下，电感就像是一个储存能量的小仓库，电流想通过它可没那么容易。
比如说，我曾经在实验室里做一个关于电感的小实验。
那时候，我面前摆着各种仪器，兴奋又紧张。
我按照电路图连接好线路，当我接通电源的瞬间，电流的变化就像是一个调皮的孩子在努力挤进一个有点狭窄的通道。
我盯着示波器上的波形，心里想着电感的阻抗公式，试图理解这其中的奥秘。
再来讲讲电容的阻抗，它的公式是Z = 1/(jωC) 。
电容就像是一个能快速吞吐电荷的小池塘，对于不同频率的电流，它的表现也各不相同。
记得有一次，我和小伙伴一起做一个简单的电容滤波电路实验。
我们手忙脚乱地组装着零件，当电源接通，我们看到输出的电压变得平滑稳定。
那一刻，我更加深刻地理解了电容阻抗公式背后的意义。
在实际的电路设计中，电感和电容的阻抗公式可是起着至关重要的作用。
比如说，在音频放大器的设计里，如果不考虑电感和电容的阻抗，那出来的声音可能就会变得嘈杂难听。
又比如在无线通信设备中，如果对这两个阻抗把握不准，信号传输可能就会出现各种问题，就像打电话时声音断断续续，让人着急上火。
在学习和理解这两个阻抗公式的过程中，可不能死记硬背，得结合实际的例子和实验，多动手多思考。
就像我在实验室里的那些经历，只有真正去操作、去观察，才能真正掌握其中的精髓。
总之，电感 L 和电容 C 的阻抗公式虽然看起来有点复杂，但只要我们用心去琢磨，多做实验，多联系实际，就能轻松地驾驭它们，在电学的世界里畅游无阻。
电抗感抗和容抗的计算公式
电抗感抗和容抗的计算公式
电抗、感抗和容抗是电路中常见的三种电性质，它们分别代表了电路中的电阻、电感和电容。
在电路中，电抗、感抗和容抗的计算公式是非常重要的，下面我们来详细了解一下。
电抗的计算公式为Xc=1/2πfC，其中Xc为电容的电抗，f为电路中的频率，C为电容的电容量。
电抗是电路中的一种阻抗，它的大小与电路中的电容量和频率有关。
当电路中的频率增加时，电容的电抗也会增加，反之亦然。
感抗的计算公式为Xl=2πfL，其中Xl为电感的电抗，f为电路中的频率，L为电感的电感量。
感抗是电路中的一种阻抗，它的大小与电路中的电感量和频率有关。
当电路中的频率增加时，电感的电抗也会增加，反之亦然。
容抗的计算公式为Xc=1/2πfC，其中Xc为电容的电抗，f为电路中的频率，C为电容的电容量。
容抗是电路中的一种阻抗，它的大小与电路中的电容量和频率有关。
当电路中的频率增加时，电容的电抗会减小，反之亦然。
在电路中，电抗、感抗和容抗的计算公式是非常重要的，它们可以帮助我们计算电路中的电性质，从而更好地理解电路的工作原理。
同时，我们还可以通过改变电路中的电容量、电感量和频率来改变电路的电性质，从而实现不同的电路功能。
电抗、感抗和容抗是电路中的三种基本电性质，它们的计算公式可以帮助我们更好地理解电路的工作原理，同时也可以帮助我们设计出更加高效、稳定的电路。
电感量的计算方法
电感量的计算方法
电感量计算公式：
阻抗(ohm) = 2 *π* F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷2π÷F (工作频率) = 360 ÷2π÷7.06 = 8.116mH 。
据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) ；例如：圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷2.047 = 19 圈。
另外，电感量的基本单位为H（亨），还有毫亨（mH），微亨（μH）。
扩展资料：
电感量的检测：
1、电感值
色环电感值通过Q仪器，LCR仪器或者阻抗分析器来测试，固定电感器用于信号：在直接读出电感值或者指定频率情况下使用Q仪器。
2、Q值
无负荷的Q值通过Q仪器、LCR仪器或者阻抗分析器来测试，测试频率是在电感值已经测试或者在指定的不同的频率之间确定。
但是，对于高电流线路感应器而言，组坑是通过测定的，而且Q值可以忽略。
电阻与电感并联的阻抗公式
电阻与电感并联的阻抗公式一、电阻与电感并联的阻抗公式在电路中，电阻和电感是最常见的两种被用到的被动元件。
在实际电路中，电阻和电感常常需要同时存在或并联使用。
在某些电路中，电阻和电感可以被看成是等效电路中的某些部分，其阻抗可以被计算出来。
在理想情况下，电阻和电感的并联阻抗可以用以下公式计算：Z = R - j\omega LR表示电阻的电阻值，L表示电感的电感值，\omega等于2\pi乘以频率f，j是虚数单位。
这个公式也可以写成模长-幅角形式：|Z| = \sqrt{R^2 + \omega ^2 L^2}\Phi = -\arctan (\dfrac{\omega L}{R})\Phi表示两者的相位关系，因为电感比电阻在交流信号中更具有“惯性”，它需要时间来建立电场，所以其阻抗的相位角通常是正的。
而在这个公式中，相位角的符号是负号，表示电感比电阻更早出现响应。
二、原理解释电阻和电感并联阻抗公式的由来是基于欧姆定律和法拉第电磁感应定律。
根据欧姆定律，电路中通过电阻的电流为I = V/R，其中V是施加在电路上的电压，R 是电阻的电阻值。
根据法拉第电磁感应定律，当通过电感的电流变化时，会在电感周围产生磁场，这个磁场又会引起磁场内部的电流变化。
因此磁场和电流之间存在一个自感电动势。
从上述定律可以看出，电路中的电阻和电感都会对电流产生贡献。
电阻通过阻止电流的流动，而电感则通过存储电流并产生惯性来影响电流。
通过计算电阻和电感并联后的阻抗，我们可以获得电路中管辖电流的总体行为。
三、实际应用场景1. 电源滤波器由于电阻和电感在电路中不同的行为方式，它们经常被用于不同的目的，例如电源滤波器。
在现代电子设备中，电源滤波器是一个重要的部件，它可以提供稳定和清洁的电源信号。
电源滤波器通常由电感和电容器并联组成，但是在某些情况下，电阻在这个电路中也会被用到。
在电源滤波器中加入电阻可以帮助降低浪涌。
在这个电路中，通过电感和电容器并联的方式可以抑制掉电源干扰导致的高频噪音。
电感和电容阻抗计算公式
电感和电容阻抗计算公式在我们探索电学世界的奇妙旅程中，电感和电容这两个家伙可真是让人又爱又恨。
它们就像是电路中的“小精灵”，有着独特的特性和作用。
而要想真正搞懂它们，就得先弄清楚电感和电容的阻抗计算公式。
先来说说电感。
电感的阻抗计算公式是Z = jωL ，这里的“Z”表示阻抗，“ω”是角频率，“L”就是电感量啦。
想象一下，电感就像是一个储存能量的小仓库，当电流通过时，它会努力抵抗电流的变化，试图把能量储存起来。
我记得有一次在实验室里，我们正在做一个关于电感的实验。
那是一个午后，阳光透过窗户洒在实验台上。
我们的任务是测量不同电感值的线圈在不同频率下的阻抗。
我小心翼翼地连接着电路，眼睛紧紧盯着示波器上的波形。
当我调整频率的时候，波形的变化让我心跳加速。
特别是当频率升高时，我能明显感觉到电感的阻抗在增大，就好像它在对我说：“嘿，别那么着急，我可没那么容易让电流通过！”这让我对电感的阻抗有了更直观、更深刻的理解。
再看看电容。
电容的阻抗计算公式是Z = 1 / (jωC) ，这里的“C”代表电容值。
电容就像是一个急性子的家伙，电流一来，它就迫不及待地想把电荷装进去或者放出来。
比如说，在我们日常生活中的手机充电器里，就有电容在发挥作用。
当我们把充电器插上电源的瞬间，电容会迅速响应，帮助稳定电压，减少电压的波动。
如果没有电容的存在，那充电器输出的电压可能就会像坐过山车一样，上上下下，这对我们的手机电池可就太不友好啦！在学习和理解电感和电容阻抗计算公式的过程中，可别死记硬背哦。
要多去想想它们在实际电路中的表现，多做一些实验和练习，这样才能真正掌握它们的精髓。
就像我们学习骑自行车，光知道理论是不行的，得上车去练，摔几个跟头，才能真正学会保持平衡，自由驰骋。
总之，电感和电容的阻抗计算公式虽然看起来有点复杂，但只要我们用心去感受它们在电路中的作用，结合实际的例子去理解，就一定能够攻克这个难关，让电学知识为我们所用，开启更加精彩的科技之旅！。
电感阻抗曲线
电感阻抗曲线
电感的阻抗曲线可以通过电感阻抗公式Z=jwL 计算得出，其中j 是虚数单位，w 是角频率，L 是电感值。
根据这个公式，我们可以得出电感在交流电流下的表现，特别是在不同频率下的阻抗变化。
在高频时，电感的阻抗随着频率的增加而增加，这是因为电感在高频下开始呈现出电阻的性质。
而在低频时，电感的阻抗基本保持不变，这是因为电感在低频下主要呈现出电感性质。
此外，我们还可以通过画出电感的阻抗曲线来直观地展示电感在不同频率下的阻抗变化情况。
在阻抗曲线上，我们可以看到电感在某个特定的频率下具有最大的阻抗，这个频率称为自共振频率（SRF）。
在自共振频率以下，电感的阻抗随着频率的增加而减小；而在自共振频率以上，电感的阻抗随着频率的增加而增加。
总之，电感的阻抗曲线可以用来描述电感在不同频率下的阻抗变化情况，对于理解电感的工作原理以及设计电路具有重要的意义。
电感电容的阻抗公式
电感电容的阻抗公式电感电容是电路中常见的两种元件，它们在电流和电压的变化过程中起着重要的作用。
了解电感电容的特性和阻抗公式，有助于我们更好地理解和设计电路。
首先，我们从电感开始讲解。
电感是一种能够存储电磁能量的元件，它由导线或线圈组成。
当通过电感的电流变化时，电感会产生电磁感应，产生的磁场会储存能量。
电感的阻抗与电流的变化速度有关，即当电流变化越快，电感的阻抗越大。
电感的阻抗（Z_L）可以用以下公式表示：Z_L=jωL其中，Z_L是电感的阻抗，j是虚数单位，ω是角频率，L是电感的感值。
接下来，我们来看电容的特性和阻抗公式。
电容是一种能够存储电荷的元件，它由两个电极和介质组成。
当电容器两端施加电压时，电荷会储存在电容的电极之间。
电容的阻抗与电流的频率有关，即当频率越高，电容的阻抗越小。
电容的阻抗（Z_C）可以用以下公式表示：Z_C=1/(jωC)其中，Z_C是电容的阻抗，j是虚数单位，ω是角频率，C是电容的容值。
了解了电感和电容的特性和阻抗公式后，我们可以根据具体的电路情况来计算阻抗。
比如，当电路包含电感和电容时，我们可以将它们的阻抗相加得到总的阻抗。
总的阻抗（Z_total）可以用以下公式表示：Z_total=Z_L+Z_C通过计算总的阻抗，我们可以了解电路对于不同频率的电流响应情况。
当频率很低时，电感的阻抗较大，而电容的阻抗较小，电感主导电路。
当频率很高时，电容的阻抗较大，而电感的阻抗较小，电容主导电路。
在实际应用中，我们可以利用电感和电容的特性来设计滤波器、谐振电路等。
通过合理选择电感和电容的参数，我们可以实现对信号频率的限制和选择。
总之，电感电容是电路中重要的元件，了解它们的特性和阻抗公式有助于我们更好地理解和设计电路。
电感的阻抗公式为Z_L=jωL，而电容的阻抗公式为Z_C=1/(jωC)。
通过计算总的阻抗，我们可以了解电路对于不同频率的电流响应情况。
在实际应用中，我们可以利用电感和电容的特性来设计各种电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电感阻抗的计算公式
加载其电感量按下式计算:线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH
据此可以算出绕线圈数：
圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)
圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量l单位: 微亨
线圈直径D单位: cm
线圈匝数N单位: 匝
线圈长度L单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125
谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q
值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
作者：线圈电感的计算公式转贴自：转载点击数：299
1。
针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力I= 通过电流(A)
l= 磁路长度（cm)
l及AL值大小，可参照Micrometal对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)
2。
介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。
（10的负七次方）
μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12。
