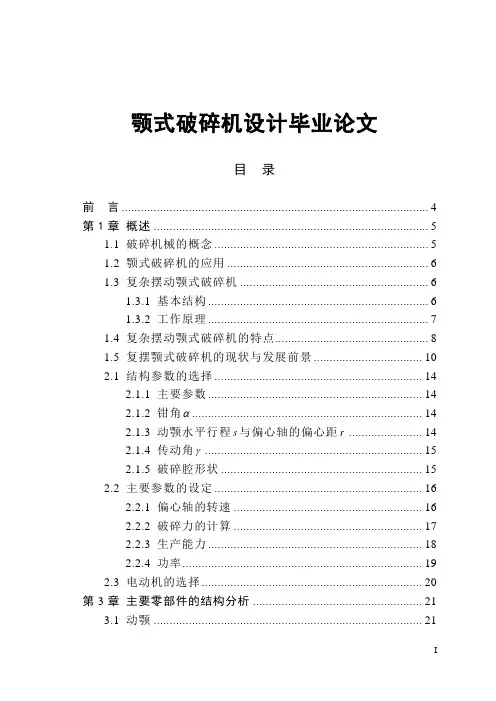

颚式破碎机设计毕业论文目录前言 (4)第1章概述 (5)1.1 破碎机械的概念 (5)1.2 颚式破碎机的应用 (6)1.3 复杂摆动颚式破碎机 (6)1.3.1 基本结构 (6)1.3.2 工作原理 (7)1.4 复杂摆动颚式破碎机的特点 (8)1.5 复摆颚式破碎机的现状与发展前景 (10)2.1 结构参数的选择 (14)2.1.1 主要参数 (14)2.1.2 钳角α (14)2.1.3 动颚水平行程s与偏心轴的偏心距r (14)2.1.4 传动角γ (15)2.1.5 破碎腔形状 (15)2.2 主要参数的设定 (16)2.2.1 偏心轴的转速 (16)2.2.2 破碎力的计算 (17)2.2.3 生产能力 (18)2.2.4 功率 (19)2.3 电动机的选择 (20)第3章主要零部件的结构分析 (21)3.1 动颚 (21)3.2 齿板 (21)3.3 肘板 (22)3.4 调整装置 (23)第4章传动V带的设计 (24)4.1 工作条件 (24)4.1.1 计算功率 (24)4.1.2 选V带型号 (24)4.2 求小、大带轮的基准直径 (24)4.3 确定中心距a和V带长度L (25)d4.4 校核小带轮包角 (25)4.5 确定V带的根数 (25)4.6 计算单根带的拉力F (27)4.7 计算对轴的压力 (27)4.8 带轮的结构设计 (27)第5章颚式破碎机的结构设计 (28)5.1 偏心轴的设计 (28)5.1.1 轴颈的确定 (28)5.1.2 偏心轴强度计算 (28)5.2 飞轮的设计 (30)5.3 推力板的设计与计算 (32)第6章颚式破碎机的安装 (34)6.1 颚式破碎机的安装 (34)6.1.1 安装技术要求 (34)6.1.2 安装基本方法 (34)6.2 颚式破碎机的试运转 (34)6.2.1 空载试运转 (35)6.2.2 负荷试运转 (35)结论 (36)谢辞 (37)参考文献 (38)前言在基本建设工程中，需要大量各种不同粒径的砂、石作为生产之用。
毕业论文-复摆颚式破碎机设计
复摆颚式破碎机设计摘 要国内使用的颚式破碎机种类多，但最常见的是传统的颚式破碎机。
摆锤式破碎机已有140多年的历史，经过人们的长期实践和不断改进和完善，其结构和机械参数合理，结构简单，制造容易，操作可靠，维修方便，因此在冶金，矿山，建筑材料，化工，煤等行业广泛应用。
随着现代工业的发展，单块颚式破碎机进一步增长对碎石的需求是非常重要的设备。
本毕业设计主要是为满足生产需求：进料口尺寸：()mm 1200900⨯；出料口尺寸：()mm 200~100；进料块最大尺寸：()mm 750；产量：时吨/300~150。
而研究的。
主要研究复摆颚式破碎机的运动分析、V 带的选择，鄂板、齿板磨损的分析，各种工作参数的选择，工作机构的优化。
重点研究传动的设计和系统的优化。
关键词：复摆鄂式破碎机；传动；磨损；AbstractDomestic use jaw type crusher type many, but the most common is the traditional jaw crusher. The pendulum jaw crusher has been 140 years of history, after the people long-term practice and continuous improvement and improvement of its structure and mechanism parameters is reasonable, simple structure, easy manufacture, reliable operation, convenient maintenance, so in metallurgy, mining, building materials, chemical industry, coal and other industries widely used. Along with the development of modern industry, the demand for crushed stone for the further growth of single toggle jaw crusher is very important equipment. This graduation project mainly is for meets the production need:Feed head size: ()mm~100; Feeding block greatest200mm1200900⨯; Discharge hole size: ()size: ()mm750; Output: h~150.Mainly studies the duplicate pendulum300t/Jaw-fashioned Crushe the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crushe, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Key research transmission design and system optimization.Key word: Jaw-fashioned；Crushe；Transmission；Abrasion；前言在基本建设项目中，需要大量不同粒径的砂石。
颚式破碎机本科毕业设计说明书
摘要水泥是国民经济的基础原材料。
经过多年发展，我国水泥工业的发展取得了很大的成就，年产量已经成为世界第一，很大程度上保证了国民经济的发展需要。
随着水泥工业化的进程以及生产工艺，以及过程控制技术的不断升级，水泥制造的破碎设备已经发展成为多种设备并用，并且朝着设备大型化，提升工艺的智能化的方面发展，用以来满足水泥发展的大型化和现代化发展的要求。
颚式破碎机经过100多年的实践和不断地改进，其结构已日臻完善。
它具有构造简单、工作可靠、制造容易、维修方便等特点。
所以，至今仍然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。
它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。
颚式破碎机主要用来破碎应力不超过200MPa的脆性物料。
如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。
在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。
在颚式破碎机中，动颚板绕悬挂心轴对固定颚板作周期性摆动。
当动颚靠近固定颚板时，则位于两颚板间的矿石受压碎、劈裂和弯曲作用而破碎。
当动颚离开固定颚板时，已破碎的矿石在重力作用下，经排矿口排出，所以物料的破碎是在两块颚板之间进行的。
关键词：水泥；破碎机；颚式破碎机ABSTRACTCement is the basic raw material of the national economy. After years of development, the development of China's cement industry has made great achievements, annual production has become the first in the world, largely to ensure the development needs of the national economy. Cement the process of industrialization and the production process, and process control technology continues to upgrade, broken cement manufacturing equipment has been developed into a variety of devices, and toward large-scale equipment to enhance the process of intelligent development, since the meet the large cement development and modernization requirements. Jaw crusher after 100 years of practice and continuous improvement of its structure has been improving. It has a simple structure, reliable, easy to manufacture, easy maintenance. Still coarse crushing and crushing operations, the most important and most widely used a crusher. It is not only in the building materials industry, and metallurgy, coal, chemical and other industrial and mining enterprises has been widely adopted. The jaw crusher is mainly used in crushing stress of not more than 200MPa of brittle materials. Such as iron ore, gold ore, molybdenum ore, copper ore, limestone and dolomite. It is mainly used in the building materials industry broken limestone, cement clinker, gypsum, sandstone. In a jaw crusher, movable jaw plate around the suspension spindle cyclical swing of fixed jaw plate. When the movable jaw toward the fixed jaw plate, located between the two jaw plate ore by crushing, splitting and bending and crushing. When moving jaw to leave the fixed jaw plate has broken ore in the gravity discharged through the port of discharge, so the crushing of the material between the two jaw plate.Key words:Cement;Crusher;Jaw Crusher目录第一章绪论............................................................................................ 第一节我国水泥产业现状特点及问题...................................................... 第二节水泥产业发展趋势........................................................................ 第二章破碎机械..................................................................................... 第一节破碎机概述............................................................................................第二节颚式破碎机介绍.................................................................................... 第三章颚式破碎机主要参数的设定........................................................ 第一节钳角α的设计............................................................................... 第二节动颚摆动行程s与偏心轴的偏心距r............................................. 第三节主要构件尺寸的确定.................................................................... 第四节破碎腔的形状............................................................................... 第五节动颚部分设计............................................................................... 结论.......................................................................................................... 参考文献.................................................................................................. 致谢.....................................................................................................................第一章绪论第一节我国水泥产业现状特点及问题水泥工业是国民经济发展、生产建设和人民生活不可缺少的基础原材料工业。
机械毕业设计(论文)-PE400×600颚式破碎机的设计(全套图纸)
机械毕业设计（论文）-PE400×600颚式破碎机的设计（全套图纸）PE400×600颚式破碎机的设计摘要国内使用的颚式破碎机类型很多,但常见的还是传统的复摆颚式破碎机。
复摆颚式破碎机的出现已有140多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数日臻合理, 结构简单、制造容易、工作可靠、维修方便，故在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究复摆颚式破碎机具有很重要的意义。
本毕业设计主要是为满足生产需求：进料口尺寸：400×600 (mm)；出料口尺寸：40～160 (mm)；进料块最大尺寸：340(mm)；产量：17～115吨/时而研究的。
主要研究复摆颚式破碎机的运动分析、V带的选择，各种工作参数的选择，工作机构的优化。
重点研究传动的设计和系统的优化。
关键词：复摆颚式破碎机，传动，运动分析全套图纸，加153893706Design of PE400×600 Jaw-fashioned CrusherABSTRACTThe domestic use jaw type breaker type are very many, But common traditional duplicate pendulum Jaw-fashioned Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history, And consummates and the improvement unceasingly after the people long-term practice, Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Jaw-fashioned Crusher to have the very vital significance. This graduation project mainly is for meets the production need: Feed head size: 400×600 (mm); Discharge hole size: 40～160 (mm); Feeding block greatest size: 340(mm); Output: 17～115 t/h. Mainly studies the duplicate pendulum Jaw-fashioned Crusher the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Detailed studies transmission design and system optimization.KEY WORDS: Jaw-fashioned Crusher，Transmission, Kinematic Analysis目录前言 (1)第1章选题背景 (3)1.1 研究的目的和意义 (3)1.2 特点和现状与发展 (4)1.2.1 复摆颚式破碎机的特点 (4)1.2.2 复摆颚式破碎机的现状与发展 (5)1.3 国内外复摆颚式破碎机的进展 (9)第2章工作原理及构造 (11)2.1 工作原理 (11)2.2颚式破碎机的结构 (13)第3章主要零部件的分析 (14)3.1 动颚 (14)3.1.1 动颚的结构 (14)3.1.2 动颚的工作过程 (14)3.2 齿板 (15)3.3肘板 (16)3.4调整装置 (17)3.5保险装置 (18)3.6机架结构 (18)3.7传动件 (19)3.8飞轮 (20)3.9润滑装置 (20)第4章主要参数的设计计算 (21)4.1 颚式破碎机结构参数的计算 (21)4.1.1 钳角α (21)4.1.2 动颚水平行程S Y (21)4.2 主要构件尺寸参数的设计计算 (21)4.2.1破碎腔高度H (22)4.2.2偏心距e (22)4.2.3动颚悬挂高度h (22)4.2.4偏心距e对连杆长度l的比值λ (22)4.2.5肘板长度K (23)4.2.6传动角β (23)4.2.7破碎腔形状的确定 (23)4.3 颚式破碎机工作参数的设计计算 (24)4.3.1 偏心轴转速n的设计计算 (24)4.3.2 生产率的计算 (25)4.3.3 破碎力的计算 (26)4.4 各个部件的受力分析 (26)第5章重要零件的设计和校核 (29)5.1 电动机的选择 (29)5.2 V带传动的设计 (29)5.2.1 确定计算功率Pc (29)5.2.2 确定V带的带型 (29)5.2.3确定带轮的基准直径d d，并验证带速v (29)5.2.4确定V带的中心距a和基准长度d L (30)5.2.5验算小带轮包角1a (30)5.2.6确定V带根数z (30)5.2.7计算单根V带的初拉力的最小值 (31)5.2.8计算压轴力 (31)5.3 飞轮的设计 (31)5.4 推力板的设计 (32)5.5 偏心轴的设计 (33)5.5.1 偏心轴的材料选择和最小直径估算 (33)5.5.2 偏心轴结构的设计 (33)5.5.3 偏心轴强度校核 (34)5.6 轴承的选择 (35)第6章颚式破碎机的安装与运转 (35)6.1破碎机的安装 (36)6.2机架的安装 (36)6.3肘板的安装 (36)6.4动颚的安装 (36)6.5齿板的安装 (37)6.6破碎机的运转 (37)结论 (38)谢辞.................................................................... 错误!未定义书签。
颚式破碎机毕业设计(含图纸)
颚式破碎机毕业设计(含图纸)篇一：毕业论文颚式破碎机的结构和电气部分设计颚式破碎机的结构和电气部分设计摘要颚式破碎机经过100多年的实践和不断改进，其结构已日益完善。
它具有构造简单、工作可靠、制造容易、维修方便等特点。
所以，至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。
它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。
颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。
如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。
在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。
近年来，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿石粒度达1.5～2m。
同时被采矿石的品位日益降低，要保持原有生产量就必须大大增加开采量和破碎量。
因而就使破碎机朝着大型、高生产率的方向发展。
目前，国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm，复摆颚式破碎机的最大规格是1500mm×20XXmm。
关键词：粉碎，颚式破碎机，破碎。
AbstractThe structure of jaw type crusher has been beingperfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily，maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ，which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ，in coal industry ，in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone，and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc..In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ～ 2 m. At the same time, the grade ofmining stone is reduced increasingly, we must increase mine quantity and broken quantity greatly in order to maintain original production. Thus the crusher is developing towards large-scale, the high productivity direction. Now, Abroad, the biggest specifications of letter pendulum jaw type crusher of production is 2100 mm×3000mm and the jaw type crusher of xxpound pendulum is 1500 mm×20XXmm.Key word: Crush , the jaw type breaker , broken.目录前言 ................................................ .. 1第1章设计任务及要求 (2)1.1 设计条件 ................................................ ................................................... (2)1.2 设计内容 ................................................ ................................................... (2)1.3 设计关键 ................................................ ................................................... (2)1.4 设计要求 ................................................ ................................................... (3)第2章颚式破碎机参数的选择和计算 (4)2.1 颚式破碎机的结构及运转 ................................................ .. (4)2.2 结构参数的选择与计算 ................................................ (4)第3章主要零部件结构尺寸的计算与选择 (10)3.1 电动机功率的计算与选择 ................................................ (10)3.2 皮带及带轮的设计 ................................................ (12)3.3 初定偏心轴的直径及跨距 ................................................ (14)3.4 轴承的选择及验算 ................................................ (15)3.5 平键的选择及校核 ................................................ (17)3.6 其他构件尺寸的确定 ................................................ .. (18)第4章主要零部件的形状与结构 (21)4.1 破碎腔的形状 ................................................ .. (21)4.2 动颚及齿板结构分析 ................................................4.3 肘板（推力板） .............................................. (24)4.4 调整装置 ................................................ ................................................... . (26)4.5 保险装置 ................................................ ................................................... . (27)4.6 机架结构 ................................................ ................................................... . (28)第5章电器启动与关闭 (30)结论 .................................................31参考文献 ...........致谢 .................................................33前言此次毕业设计的主要任务是对复摆式颚式破碎机的结构和参数的设计与计算。
PE-400-600颚式破碎机毕业设计开题报告zhou
2．颚式破碎机发展现状机发展方向
随着我国国民经济的快速发展，矿产资源的综合利用技术与其产业迅猛前进，到1999年我国已建成10 879座国有大中型矿山和227 854个乡镇集体企业，全国矿石采掘总量超过50亿吨，矿业总产值为4 000亿元。
为了改善颚式破碎机性能和提高工作效率，国内外曾研制过各种异型颚式破碎机。早年，德国和前苏联都曾研制过液压驱动的颚式破碎机。其特点是提高动颚摆动次数借以增加产量，同时能实现液压调整排料口、液压过载保护以及能负荷启动。原西德制造过冲击式颚式破碎机，而原苏联也制造了振动颚式破碎机（也叫惯性颚式破碎机）。它们都靠动颚振动冲击破碎物料，借以提高破碎机性能。前者国内曾经试制过，由于某些原因没能继续研制。原东德曾制造过一种简摆双腔颚式破碎机，美国生产过双腔颚式破碎机。国内北京某设计院以及湖南某大学都曾与工厂合作研制了双腔颚式破碎机。其特点是使间歇工作变成连续工作，借以提高破碎机工作效率。
(1)颚式破碎机pe400×600产品优点
PE-400型颚式破碎机适用于破碎抗压强度2500公斤/厘米2以下的各种矿石和岩石,具有破碎比大,成品粒度均匀,动力消耗较低,以及维修方便等优点。实为矿山、冶金、建筑等行业破碎常用之破碎设备。
(2)颚式破碎机pe400×600性能特点
①. 结构简单，使用维护方便；
传统的颚式破碎机由于具有结构简单、工作可靠、制造容易、维修方便、价格低廉、适用性强等优点,所以在工业上得到广泛应用。其缺点是非连续性破碎、效率较低,破碎比较小,给矿不均匀引起颚板磨损不均匀等。
4.颚式破碎机pe400×600产品介绍
鄂式破碎机设计
摘要破碎机是选煤工业中不可缺少的设备，也是原料、材料、燃料、电力和钢铁等部门所必须的设备。
随着工业的发展对破碎机的要求也越来越高。
在工业应用中常用的破碎机类型有：颚式破碎机、圆锥破碎机、辊式破碎机、冲击式破碎机，磨碎机等。
鄂式破碎机有很多的优点，例如:具有结构简单、工作可靠、制造容易、维修方便等其他破碎机无法替代的优点，至今仍广泛应用于工业各部门，而且我国生产的破碎机还远销其它国家。
本文所设计的鄂式破碎机是在原鄂式破碎机的基础上，保留了原鄂式破碎机的优点，并对其优化方面进行阐述。
通过实习、查阅大量的资料和反复的推敲。
通过建立一个较为完善的数学模型，并利用计算机优化出鄂式破碎机的主要参数，使其结构更合理，能量利用率更高，性价比更好。
同时对新型鄂式破碎机进一步阐述，提高了破碎机的过载保护性能，降低了物料的过粉碎，从而提高了破碎机的使用寿命及生产率。
本次设计对鄂式破碎机的箱体销轴等部分做了详细设计，使破碎机装卸方便、维护简单、维修容易，以便能利用破碎机更好的工作，发挥鄂式破碎机的特点。
关键词：破碎机；鄂式破碎机；阐述；优化；设计ABSTRACTThe crusher i s a very important and indispensable equipment in mineral separation industry.So it is in department of raw material,materials,fuels,electrici- ty,iron and steel.With the department of the industry, the require of the crasher is more and more higher.There are several kinds of crashers being used in industry .such as jaw crusher revolvement crusher,roller crusher ,punch crusher,prind crusher .Jaw crusher has many advantages,which other crushers can not instead of .Such as simple structure, safety work ,make easy,maintain easy and so on.The Jaw crusher is widly used in industries.And those are made by our country are used by other countries,this design of the Jaw crusher is besed on the adventages of the older Jaw crusher ,and studied in improved aspects.After practice,reading amount of material and the rific analysis ,we set up a more perfective model of parameter .And use of the computer improve the main parameter of the crusher ,make the stracture of the crusher become better ,and the utilities of energy is much higher .And the matter of cost is much better.At the same time ,we have studied new Jaw crasher,and it raises the crusher’s protective, reduces the over cru s hed mesh of the material,.and it raises it’s productive and the life of the crusher.There are some improvements in frame.it makes crusher easy to be assembled and disassemble ,uphold ,maintain easy, so that ulitize the crusher work much better ,and play the important role in the Jaw crusher.Keywords：crusher; Jaw crusher; study; improve ; design目录1 概述1.1破碎 (1)1.2破碎的目的 (1)1.3破碎的方法 (2)1.4破碎机的选型 (3)1.5鄂式破碎机的应用与发展 (7)1.5.1鄂式破碎机的原理和类型 (7)1.5.2复杂摆动鄂式破碎机............ .. (10)1.5.3两种鄂式破碎机的结构比较 (12)1.5.4主要零部件的结构分析 (13)2 鄂式破碎机的参数设计2.1结构参数的确定 (19)2.2工作参数的确定 (22)2.3电动机的选择 (26)2.4飞轮尺寸的确定 (26)3 传动部分的设计3.1皮带传动设计 (28)3.2轴的结构设计 (30)3.3轴承和键的校核 (33)3.4轴承的校核 (38)3.4.1计算当量载荷 (38)3.4.2轴承的寿命 (39)4 鄂式破碎机动力学参数设计4.1鄂式破碎机的运动分析 (39)4.2鄂式破碎机的最优动力平衡 (41)4.2.1鄂式破碎机的支座附加动压力平衡 (41)4.2.2振动力最优平衡 (41)4.2.3各种平衡方法对比方法实例 (43)4.3鄂式破碎机拉杆弹簧的计算载荷确定 (45)4.3.1弹簧拉力计算式 (46)4.3.2确定肘板约束反力的条件 (47)4.3.3弹簧计算载荷的最优计算 (48)4.4机构平衡与拉杆弹簧的综合优化设计 (49)4.5鄂式破碎机飞轮转动惯量的计算 (51)4.5.1机器运动方程式求解 (51)4.5.2鄂式破碎机的运动方程式 (52)4.5.3等效驱动力矩M (53)dM (54)4.5.4等效阻力矩r4.5.5飞轮转动惯量的迭代方法 (56)J优化模型 (57)4.5.6FJ优化设计步骤 (58)4.5.7F5 新型鄂式破碎机的研究5.1鄂式破碎机部分结构改进的设想 (60)5.1.1带轮和飞轮的结构改进 (60)5.1.2机器调整座槽的结构改进 (60)5.1.3推力板衬垫的结构改进 (61)5.1.4鄂板的结构改进 (61)5.1.5机架的结构改进 (62)5.2破碎机振动的数值计算 (62)5.2.1破碎机振动分析及数值计算概述 (62)5.2.2偏心轴组的动力学模型及数学模型 (63)5.2.3曲柄质量动态平衡的研究 (63)6 鄂式破碎机的使用与测试6.1鄂式破碎机的操作 (66)6.1.1起动前的准备工作 (66)6.1.2操作顺序 (67)6.1.3起动和运转中应注意的事项 (67)6.2鄂式破碎机的维护与保养 (68)6.2.1鄂式破碎机的日常维护 (68)6.2.2鄂式破碎机的故障分析与排除 (68)6.3鄂式破碎机的安装修理与运转 (71)6.3.1鄂式破碎机的安装 (71)6.3.2鄂式破碎机的运转 (68)6.3.3鄂式破碎机主要零件的修理 (74)总结 (77)参考文献 (78)附录 (79)英文资料 (81)中文翻译 (86)致谢 (90)1概述1.1破碎把大块物料变小的过程称为破碎。
毕业设计(论文)开题报告-400×600复摆颚式破碎机
（3）研究颚式破碎机的受力情况，根据设计要求对其主要零件（如偏向轴、肘板等）进行设计计算及强度计算。
（4）根据设计要求及计算结果，绘制颚式破碎机的总装配图及其主要零件图
4.设计（或研究）方法
（1）调研和参观实习，查阅收集相关资料，了解此课题的研究动态。
设计意义：
1.破碎腔深而且无死区，提高了进料能力与产量；
2.其破碎比大，产品粒度均匀；
3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；
4.润滑系统安全可靠，部件更换方便，保养工作量小；
5.结构简单，工作可靠，运营费用低。
6.设备节能：单机节能15%～30%，系统节能一倍以上；
7.排料口调整范围大，可满足不同用户的要求；
8.噪音低，粉尘少。
2.国内外同类设计（或同类研究）的概况综述
国外从上世纪中后期开始利用计算机仿真技术对颚式破碎机机构、腔型、产量和磨损等进行优化，研制开发出无塞点、高度低、重量轻、产品粒型好、产量高的高性能、低能耗的新型颚式破碎机，从而大大提高了破碎机的性能，缩短了产品开发周期，提高了产品的市场竞争力。然而国内对颚式破碎机的仿真优化设计的研究主要限于对特定型号的颚式破碎机编写相应程序进行优化设计，这些程序大多重用性差，只能解决特定型号中的特定问题。然而破碎机的优化内容是根据不同客户要求需要经常变化的，因而仿真优化设计工作经常要重复大量而繁锁的编写程序工作，费时费力，而且还延长了产品开发周期。本文尝试利用先进的运动学与动力学仿真设计工具对新型颚式破碎机进行快速开发，对机构设计参数进行仿真优化设计，从而大大减小了仿真设计的工作量，缩短了产品开发周期，提高了仿真模型重用率。本文利用先进的运动学与动力学仿真优化设计软件ADAMS对新型复摆颚式破碎机机构设计进行仿真优化，其主要任务是优化破碎机给、排料口水平及垂直行程和行程特性系数，从而提高破碎机处理量，减小破碎机重量，增强破碎机结构强度，减小破碎机衬板磨损，从而大大提高破碎机工作性能。
毕业设计(论文)-颚式破碎机设计
1. 概述破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。
破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。
对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。
在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。
在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。
通常的破碎过程，有粗碎、中碎、细碎三种，其入料粒度和出料粒度，如表一所示。
所采用的破碎机械相应地有粗碎机、中碎机、细碎机三种。
表一 物料粗碎、中碎、细碎的划分（mm ）工业上常用物料破碎前的平均粒度 D 与民破碎后的平均粒度d 之比来衡量破碎过程中物料尺寸变化情况，比值i 称为破碎比（即平均破碎比）d D i为了简易地表示物料破碎程度和各种破碎机的方根性能，也可用破碎机的最大进料口尺寸与最大出料口尺寸之比来作为破碎比，称为公称破碎比。
在实际破碎加工时，装入破碎机的最大物料尺寸，一般总是小于容许的最大限度进料口尺寸，所以，平均破碎比只相当于公称破碎比的0.7～0.9。
每各破碎机的破碎比有一定限度，破碎机械的破碎比一般是i=3～30。
如果物料破碎的加工要求超过一种破碎机的破碎比，则必须采用两台或多台破碎机械串连加工，称为多级破碎0i 。
多级破碎时，原料尺寸与最终成品尺寸之比，称总破碎比，如果各级破碎的破碎比各是1i ，2i ，ni 。
则总破碎比是 0i =1i 2i ni 由于破碎机构造和作用的不同，实际选用时，还应根据具体情况考虑下列因素；1) 物料的物理性质，如易碎性、粘性、水分泥沙含量和最大给料尺寸等；2) 成品的总生产量和级配要求、据以选择破碎机类型和生产能力；3) 技术经济指标，做到既合乎质量、数量的要求、操作方便、工作可靠，又最大限度节省费用。
颚式破碎机-
本科生毕业设计专业：机械工程及其自动化设计题目：颚式破碎机专题：指导老师：职称：毕业设计（论文）中文摘要摘要：复摆颚式破碎机的出现已有140多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数，复摆鄂式破碎机结构简单、制造容易、工作可靠、使用维修方便等优点，所以在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究复摆鄂式破碎机具有很重要的意义。
本毕业设计主要是目的是对传统的复摆颚式破碎机进行改进和优化，设计的主要内容包括主要机构件，零件的设计和保护装置的设计。
本毕业设计论文共分为七章，第一章介绍本论文所选课题的研究意义及现状；第二章介绍复摆颚式破碎机的特点、原理、使用维护及操作注意事项；第三章介绍复摆颚式破碎机主要参数的选择和计算；第四章介绍复摆颚式破碎机主要零件的运动学与动力学分析；第五章主要零部件的设计与校核；第六章控制与保护系统的设计；第七章总结与展望；关键词：复摆颚式破碎机；破碎力；破碎腔设计、轴设计、PLC 控制摘要ABSTRACT目录第1章绪论 .............................................................................................................. 错误!未定义书签。
1.1 概述复摆颚式破碎机发展历程及现状..................................................... 错误!未定义书签。
1.2 论文研究的内容......................................................................................... 错误!未定义书签。
第2章复摆颚式破碎机的基本内容....................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械毕业设计（论文）-PE400×600颚式破碎机的设计（全套图纸）PE400×600颚式破碎机的设计摘要国内使用的颚式破碎机类型很多,但常见的还是传统的复摆颚式破碎机。
复摆颚式破碎机的出现已有140多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数日臻合理, 结构简单、制造容易、工作可靠、维修方便，故在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究复摆颚式破碎机具有很重要的意义。
本毕业设计主要是为满足生产需求：进料口尺寸：400×600 (mm)；出料口尺寸：40～160 (mm)；进料块最大尺寸：340(mm)；产量：17～115吨/时而研究的。
主要研究复摆颚式破碎机的运动分析、V带的选择，各种工作参数的选择，工作机构的优化。
重点研究传动的设计和系统的优化。
关键词：复摆颚式破碎机，传动，运动分析全套图纸，加153893706Design of PE400×600 Jaw-fashioned CrusherABSTRACTThe domestic use jaw type breaker type are very many, But common traditional duplicate pendulum Jaw-fashioned Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history, And consummates and the improvement unceasingly after the people long-term practice, Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Jaw-fashioned Crusher to have the very vital significance. This graduation project mainly is for meets the production need: Feed head size: 400×600 (mm); Discharge hole size: 40～160 (mm); Feeding block greatest size: 340(mm); Output: 17～115 t/h. Mainly studies the duplicate pendulum Jaw-fashioned Crusher the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Detailed studies transmission design and system optimization.KEY WORDS: Jaw-fashioned Crusher，Transmission, Kinematic Analysis目录前言 (1)第1章选题背景 (3)1.1 研究的目的和意义 (3)1.2 特点和现状与发展 (4)1.2.1 复摆颚式破碎机的特点 (4)1.2.2 复摆颚式破碎机的现状与发展 (5)1.3 国内外复摆颚式破碎机的进展 (9)第2章工作原理及构造 (11)2.1 工作原理 (11)2.2颚式破碎机的结构 (13)第3章主要零部件的分析 (14)3.1 动颚 (14)3.1.1 动颚的结构 (14)3.1.2 动颚的工作过程 (14)3.2 齿板 (15)3.3肘板 (16)3.4调整装置 (17)3.5保险装置 (18)3.6机架结构 (18)3.7传动件 (19)3.8飞轮 (20)3.9润滑装置 (20)第4章主要参数的设计计算 (21)4.1 颚式破碎机结构参数的计算 (21)4.1.1 钳角α (21)4.1.2 动颚水平行程S Y (21)4.2 主要构件尺寸参数的设计计算 (21)4.2.1破碎腔高度H (22)4.2.2偏心距e (22)4.2.3动颚悬挂高度h (22)4.2.4偏心距e对连杆长度l的比值λ (22)4.2.5肘板长度K (23)4.2.6传动角β (23)4.2.7破碎腔形状的确定 (23)4.3 颚式破碎机工作参数的设计计算 (24)4.3.1 偏心轴转速n的设计计算 (24)4.3.2 生产率的计算 (25)4.3.3 破碎力的计算 (26)4.4 各个部件的受力分析 (26)第5章重要零件的设计和校核 (29)5.1 电动机的选择 (29)5.2 V带传动的设计 (29)5.2.1 确定计算功率Pc (29)5.2.2 确定V带的带型 (29)5.2.3确定带轮的基准直径d d，并验证带速v (29)5.2.4确定V带的中心距a和基准长度d L (30)5.2.5验算小带轮包角1a (30)5.2.6确定V带根数z (30)5.2.7计算单根V带的初拉力的最小值 (31)5.2.8计算压轴力 (31)5.3 飞轮的设计 (31)5.4 推力板的设计 (32)5.5 偏心轴的设计 (33)5.5.1 偏心轴的材料选择和最小直径估算 (33)5.5.2 偏心轴结构的设计 (33)5.5.3 偏心轴强度校核 (34)5.6 轴承的选择 (35)第6章颚式破碎机的安装与运转 (35)6.1破碎机的安装 (36)6.2机架的安装 (36)6.3肘板的安装 (36)6.4动颚的安装 (36)6.5齿板的安装 (37)6.6破碎机的运转 (37)结论 (38)谢辞.................................................................... 错误!未定义书签。
参考文献 .............................................................. 错误!未定义书签。
附录.................................................................. 错误!未定义书签。
外文资料翻译 ...................................................... 错误!未定义书签。
前言在基本建设工程中，需要大量的，各种不同粒径的砂、石作为生产之用。
在没有合格的天然砂子和一台颚式破碎机问世以来，至今已有150余年的历史。
在此过程中，其结构得到不断的完善，而颚式破碎机的结构简单，安全可靠，石料可供破碎机械来进行加工，来满足工程的需要。
所以在生产中广泛的应用。
而工程上应用最广泛的是复摆颚式破碎机，国产的颚式破碎机数量最多的也是复摆颚式破碎机。
破碎机是将开采所得的天然的石料按一定尺寸进行破碎加工的机械。
颚式破碎机是有美国人E．W．Blake发明的。
自第一台破碎机的出现，生产效率快，又满足安全条件，又能适应生产，大大加快了生产。
复摆颚式破碎机结构简单、制造容易、工作可靠、使用维修方便等优点，所有在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
80年代以来，我国对复摆颚式的研究和产品开发取得了较大的发展。
在充分吸收国外产品特点的基础上，结合国情研制开发了许多新型、高效的设备。
上海建设。
路桥机械设备有限公司率先对复摆颚式破碎机进行了重大的改进，即通过降低动颚的悬挂高度，改善动颚的运动轨迹，减小破碎腔的啮角，增大破碎比，增大了动颚的水平行程，提高生产能力等，大大改善了机器性能，完成了产品的更新换代。
复摆颚式破碎机主要是由两块颚板（活动颚板和固定颚板）组成。
活动颚板对固定颚板周期性的往复运动，时而靠近，时而分开，由此使装在二颚板间的石块受到挤压、劈裂和弯曲作用而破碎。
复摆颚式破碎机的机器重量较轻，结构简单（少了一件连杆、一块肘板、一根心轴和一对轴承），生产效率较高（比同规格的简摆颚式破碎机生产效率高20%-30%）。
复摆颚式破碎机适合破碎中硬度石料。
在工程中，多用他做中、细碎设备，起破碎比较大，可达江10。
随着机械工业的进步，近年来，复摆颚式破碎机正朝着大型化发展。
所以，一个合理的传动装置可以使复摆颚式破碎机运行的更加顺利，合理有效。
动颚的优化可使磨损大大的降低，冲击、噪声、振动都相应的减少，也减少工作人员的劳动强度，提高生产的质量，降低制造成本和缩短生产周期。
但是，复摆颚式破碎机也有它的缺点，具体如下：JB／z0 1032 - 87《颗板铸造技术条件》规定齿板寿命只有60h，按l0h 工作制，每付齿板只能用6d，不到一星期就需更换一次齿板。
不仅给维修带来很大的不便，而且增加了破碎物料的成本。
破碎机出口扬尘非常严重，从破碎机出来的块状和粉末状物料直冲矿石输送皮带，部分物料飞溅或滚淌到地面上，地面堆积厚厚一层物料，部分粉状物料飞扬在空中，给生产带来了很大的不便。
较多的粉尘而直接影响安全生产和员工的健康，因此要采用相应的防尘设施是破碎机一个重大而不可忽略的问题。
现代的设计应以人为本，面对服务对象，面向市场、面对循环经济、面对矿产资源利用的大趋势，面对环保、搞全性能、全生命的设计。
所以做好复摆颚式破碎机的设计，让它更好的为生产服务，提高生产效率。
第1章选题背景1.1研究的目的和意义随着我国国民经济的快速发展，矿产资源的综合利用技术与其产业迅猛前进，到1999年我国已建成10 879座国有大中型矿山和227 854个乡镇集体企业，全国矿石采掘总量超过50亿吨，矿业总产值为4 000亿元。
