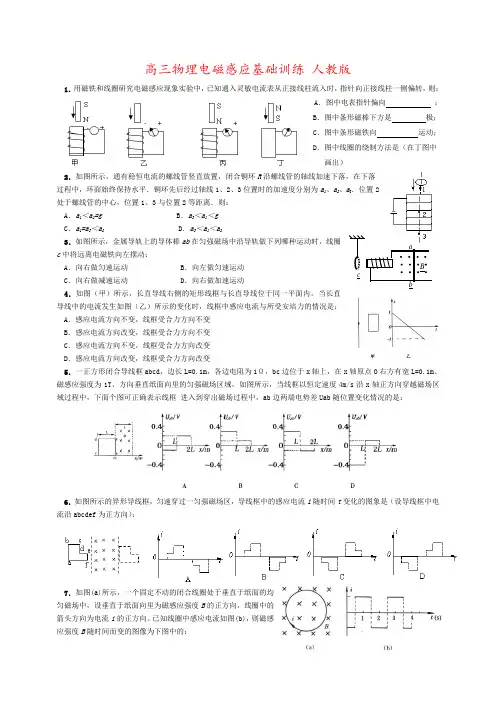

高三物理电磁感应基础训练 人教版
高三物理电磁感应基础训练 人教版1．用磁铁和线圈研究电磁感应现象实验中，已知通入灵敏电流表从正接线柱流入时，指针向正接线柱一侧偏转，则：A ．图中电表指针偏向 ；B ．图中条形磁棒下方是 极；C ．图中条形磁铁向 运动；D ．图中线圈的绕制方法是（在丁图中画出）2．如图所示，通有稳恒电流的螺线管竖直放置，闭合铜环R 沿螺线管的轴线加速下落，在下落过程中，环面始终保持水平．铜环先后经过轴线1、2、3位置时的加速度分别为a 1、a 2、a 3．位置2处于螺线管的中心，位置1、3与位置2等距离．则： A ．a 1＜a 2=g B ．a 3＜a 1＜g C ．a 1=a 3＜a 2 D ．a 3＜a 1＜a 23．如图所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，线圈c 中将远离电磁铁向左摆动：A ．向右做匀速运动B ．向左做匀速运动C ．向右做减速运动D ．向右做加速运动4．如图（甲）所示，长直导线右侧的矩形线框与长直导线位于同一平面内。
当长直导线中的电流发生如图（乙）所示的变化时，线框中感应电流与所受安培力的情况是： A ．感应电流方向不变，线框受合力方向不变 B ．感应电流方向改变，线框受合力方向不变 C ．感应电流方向不变，线框受合力方向改变 D ．感应电流方向改变，线框受合力方向改变5．一正方形闭合导线框abcd ，边长L=0.1m ，各边电阻为1Ω，bc 边位于x 轴上，在x 轴原点O 右方有宽L=0.1m 、磁感应强度为1T 、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s 沿x 轴正方向穿越磁场区域过程中，下面个图可正确表示线框 进入到穿出磁场过程中，ab 边两端电势差Uab 随位置变化情况的是：6．如图所示的异形导线框，匀速穿过一匀强磁场区，导线框中的感应电流i 随时间t 变化的图象是（设导线框中电流沿abcdef 为正方向）：7．如图(a)所示，一个固定不动的闭合线圈处于垂直于纸面的均匀磁场中，设垂直于纸面向里为磁感应强度B 的正方向，线圈中的箭头方向为电流i 的正方向。
(完整版)电磁感应综合练习题(基本题型,含答案)
电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（ ）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所 在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑 动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 （ ） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。
如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置 时的加速度关系为 （ ） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（ ） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断 【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。

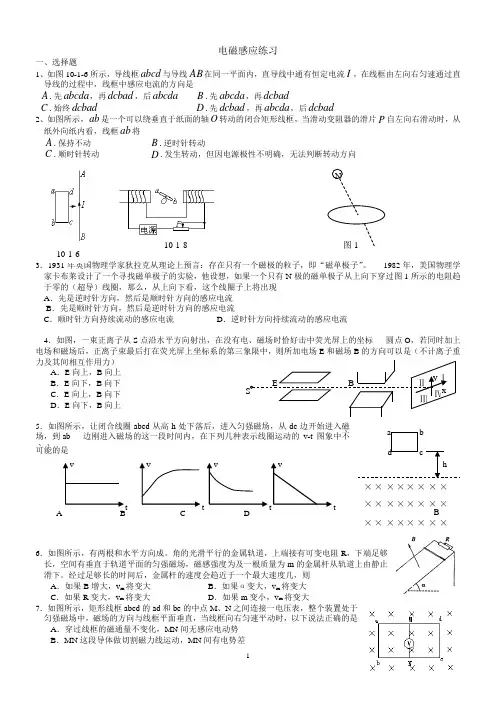

(小班辅导专用难度较大)电磁感应练习带答案
× × × × × × × × × × × × × × × × × × × × × × × ×B 电磁感应练习一、选择题1、如图10-1-6所示，导线框abcd 与导线AB 在同一平面内，直导线中通有恒定电流I ，在线框由左向右匀速通过直导线的过程中，线框中感应电流的方向是A .先abcda ，再dcbad ，后abcdaB .先abcda ，再dcbadC .始终dcbadD .先dcbad ，再abcda ，后dcbad2、如图所示，ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形线框，当滑动变阻器的滑片P 自左向右滑动时，从纸外向纸内看，线框ab 将A .保持不动B .逆时针转动C .顺时针转动D .发生转动，但因电源极性不明确，无法判断转动方向3．1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”。
1982年，美国物理学家卡布莱设计了一个寻找磁单极子的实验，他设想，如果一个只有N 极的磁单极子从上向下穿过图1所示的电阻趋于零的（超导）线圈，那么，从上向下看，这个线圈子上将出现A ．先是逆时针方向，然后是顺时针方向的感应电流 B．先是顺时针方向，然后是逆时针方向的感应电流 C ．顺时针方向持续流动的感应电流D ．逆时针方向持续流动的感应电流4．如图，一束正离子从S 点沿水平方向射出，在没有电、磁场时恰好击中荧光屏上的坐标 圆点O ，若同时加上电场和磁场后，正离子束最后打在荧光屏上坐标系的第三象限中，则所加电场E 和磁场B 的方向可以是（不计离子重力及其间相互作用力）A ．E 向上，B 向上B ．E 向下，B 向下C ．E 向上，B 向下D ．E 向下，B 向上5．如图所示，让闭合线圈abcd 从高h 处下落后，进入匀强磁场，从dc 边开始进入磁场，到 ab 边刚进入磁场的这一段时间内，在下列几种表示线圈运动的v-t 图象中不、可能、、的是 A B C D6．如图所示，有两根和水平方向成。

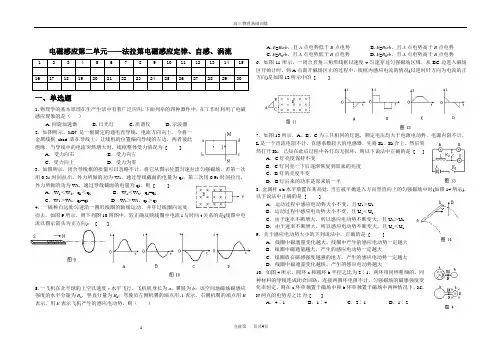

高三物理基础训练--电磁感应(2)
电磁感应第二单元——法拉第电磁感应定律、自感、涡流一、单选题1.物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现象的是（）A.回旋加速器B.日光灯C.质谱仪D.示波器2．如图所示，MN是一根固定的通电直导线，电流方向向上．今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为[ ]A．受力向右B．受力向左C．受力向上D．受力为零3．如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s时间拉出，外力所做的功为W2，通过导线截面的电量为q2，则[ ]A．W1＜W2，q1＜q2 B．W1＜W2，q1=q2C．W1＞W2，q1=q2D．W1＞W2，q1＞q24．一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图9所示，则下列图10四图中，较正确反映线圈中电流i与时间t关系的是(线图中电流以图示箭头为正方向)：[ ]5.一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则（）A.E=B1vb，且A点电势低于B点电势B.E=B1vb，且A点电势高于B点电势C.E=B2vb，且A点电势低于B点电势D.E=B2vb，且A点电势高于B点电势6．如图11所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图12所示中的[ ]7．如图13所示，A、B、C为三只相同的灯泡，额定电压均大于电源电动势，电源内阻不计，L是一个直流电阻不计、自感系数较大的电感器．先将K1、K2合上，然后突然打开K2．已知在此后过程中各灯均无损坏，则以下说法中正确的是[ ]A．C灯亮度保持不变B．C灯闪亮一下后逐渐恢复到原来的亮度C．B灯的亮度不变D．B灯后来的功率是原来的一半8．金属杆a b水平放置在某高处，当它被平抛进入方向坚直向上的匀强磁场中时(如图14所示)，以下说法中正确的是[ ]A．运动过程中感应电动势大小不变，且U a＞U bB．运动过程中感应电动势大小不变，且U a＜U bC．由于速率不断增大，所以感应电动势不断变大，且U a＞U bD．由于速率不断增大，所以感应电动势不断变大，且U a＜U b9．关于感应电动势大小的下列说法中，正确的是[ ]A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大10．如图4所示，圆环a和圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导线连成闭合回路，连接两圆环电阻不计，匀强磁场的磁感强度变化率恒定，则在a环单独置于磁场中和b环单独置于磁场中两种情况下，M、N两点的电势差之比为[ ]A．4∶1B．1∶4C．2∶1 D．1∶211．如图5所示，相距为l，在足够长度的两条光滑平行导轨上，平行放置着质量和电阻均相同的两根滑杆ab和cd，导轨的电阻不计，磁感强度为B的匀强磁场的方向垂直于导轨平面竖直向下，开始时，ab和cd都处于静止状态，现ab杆上作用一个水平方向的恒力F，下列说法中正确的是[ ]A．cd向左运动B．cd向右运动C．ab和cd均先做变加速运动，后作匀速运动D．ab和cd均先做匀加速运动，后作匀速运动12．如图6所示，PQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点，关于线框中的感应电流A．当E点经过边界MN时，感应电流最大B．当P点经过边界MN时，感应电流最大C．当F点经过边界MN时，感应电流最大D．当Q点经过边界MN时，感应电流最大13．如图7所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于平行轨道所在平面。
电磁感应基本训练
电磁感应基本训练1.闭合线圈共有N匝，、电阻为R。
试证明：当通过线圈的磁通量改变ΔФ时，线圈内流过的电量为N QRf D =2.如本题图所示，线圈abcd放在B=0.6T的匀强磁场中，磁场方向与线圈平面法线的夹角α=60°，轨道宽1.0m，可左右移动。
今使ab以v=5.0m/s的速度向右运动，求感应电动势的大小及感应电流的方向。
3.截面积S=0.2m2、n=100匝的圆形线圈A，处在如本题图所示的磁场内，磁感应强度随时间变化的规律为B=(0.6-0.02t)T。
开始时K未闭合，R1=4Ω，R2=6Ω，C=30μF，线圈内阻不计。
试求：(1)闭合K后，通过R2的电流的大小和方向；(2)闭合K后一段时间又断开，通过R2的电量是多少?4.在本题图中不考虑线框的电阻，只认为导体CD有电阻，试讨论以下问题：(1)如CD从静止开始受到向右的恒力的作用，它做什么运动?(2)随后它的运动情况将如何变化?(3)感应电动势和感应电流将如何变化?(4)外力做功产生了哪些效果?(5)如果在导体CD还没有拉出磁场时撤去外力，情况又怎样?5.如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面与水平面间的夹角θ=37゜，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T．将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行．(取g=10m/s2)．求：(1)金属棒与导轨间的动摩擦因数μ；(2)cd离NQ的距离s；(3)金属棒滑行至cd处的过程中，电阻R上产生的热量．6.如本题图，两根互相平行、间距L=0.4m的金属导轨水平放置于B=0.2T的匀强磁场中，磁场方向垂直于导轨平面，导轨上的金属滑杆ab、cd所受摩擦力均为0.2N，两杆电阻均为0.1Ω，导轨电阻不计。
电磁感应基础题练习
电磁感应基础题练习1.感应电流的产生条件：感生：动生：EX:在如图所示的各图中，闭合线框中能产生感应电流的是()．2.感应电流的方向判断感生：动生：EX1:矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图2所示．若规定顺时针方向为感应电流I的正方向，则导线框中的感应电流图象正确的是()．EX2:如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外．一个矩形闭合导线框abcd 沿纸面由位置1匀速运动到位置2.则()．A．导线框进入磁场时，感应电流方向为a→b→c→d→aB．导线框离开磁场时，感应电流方向为a→d→c→b→aC．导线框离开磁场时，受到的安培力方向水平向右D．导线框进入磁场时，受到的安培力方向水平向左3.楞次定律的推论EX1：关于电磁感应现象，下列说法中正确的是()．A．感应电流的磁场总是与原磁场方向相反B．闭合线圈放在变化的磁场中就一定能产生感应电流C．闭合线圈放在匀强磁场中做切割磁感线运动时，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场的磁通量的变化EX2：闭合线圈abcd运动到如图所示的位置时，bc边所受到的磁场力的方向向下，那么线圈的运动情况是()．A．向左平动进入磁场B．向右平动进入磁场C．向上平动D．向下平动EX3：如图所示，MN，PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab，cd与导轨有良好的接触并能滑动，当ab沿轨道向右滑动时，则()．A．cd向右滑B．cd不动C．cd向左滑D．无法确定EX4：如图所示，蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是()．A．俯视，线圈顺时针转动，转动与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同，但转速小于磁铁转速D．线圈静止不动EX5：如图甲所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q 共轴，Q中通有变化电流，电流随时间变化的规律如图4-3-20乙所示，P所受的重力为G，桌面对P的支持力对F N，则()．A．t1时刻，F N＞G B．t2时刻，F N＞GC．t3时刻，F N＜G D．t4时刻，F N＝G4.法拉第电磁感应定律：感生：动生：（1）瞬时：（2）平均：转动切割：EX1:关于感应电动势，下列说法中正确的是()．A．电源电动势就是感应电动势B．产生感应电动势的那部分导体相当于电源C．在电磁感应现象中没有感应电流就一定没有感应电动势D．电路中有电流就一定有感应电动势EX2：法拉第电磁感应定律可以这样表述：闭合回路中感应电动势的大小()．A．跟穿过这一闭合回路的磁通量成正比B．跟穿过这一闭合回路的磁感应强度成正比C．跟穿过这一闭合回路的磁通量的变化率成正比D．跟穿过这一闭合回路的磁通量的变化量成正比EX3：单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示，则O～D过程中()．A．线圈中O时刻感应电动势最大B．线圈中D时刻感应电动势为零C．线圈中D时刻感应电动势最大D．线圈中O至D时间内平均感应电动势为0.4 V5.综合应用EX1：如图，两根相距为l的平行直导轨ab、cd，b、d 间连有一固定电阻R，导轨电阻可忽略不计。
电磁感应基础知识训练
电磁感应基础知识训练电磁感应基础知识训练例1．如图所示，A 是带负电的橡胶圆环，C 是半径略大的金属圆环，两圆环同一圆心，且在同一平面，由于A 环绕垂直于纸面的轴转动，使金属环C 中产生逆时针方向电流，那么A 转动情况可能是（ AD ）A ．逆时针加速转动B ．逆时针减速转动C ．顺时针加速转动D ．顺时针减速转动例2．如图所示，粗细均匀的金属圆环，圆环直径为d ，电阻为R ，将其放在磁感应强度为B 的匀强磁场中，磁场与环面垂直．长也为d 、电阻为R/2的金属棒ab ，其中点与环相切，使ab 始终以垂直于棒的速度v 向左运动，当到达圆环直径位置时，ab 棒两端的电势差大小为 ( D)例3．如图所示，闭合导体环固定，条形磁铁沿导体环的轴线竖直下落，条形磁铁在穿过导体环过程中：（BD ）A ．条形磁铁的加速度始终小于gB ．导体环中的感应电流方向（从上往下看）先是逆时针后是顺时针C ．条形磁铁重力势能的减少量等于导体环中产生的焦耳热D ．导体环先受到向下的排斥力后受到向下的吸引力例4．正方形线圈边长a =0.20m ，共有n =100匝，总电阻r =4.0Ω。
线圈与阻值R =16Ω的外电阻连成闭合回路，如图甲所示。
线圈所在区域存在着均匀分布的变化磁场，磁场方向垂直线圈平面，其磁感应强度B 的大小随时间作周期性变化，周期T=1.0×10-2s ，如图乙所示。
图象中T t 311=、T t 342=、T t 373=……。
求：⑴0~t 1时间内，通过电阻R 的电荷量。
⑵t =1.0s 内电流通过电阻R 所产生的热量。
⑶线圈中产生感应电流的有效值。
（1）0～t 1时间内的感应电动势为E=n 12t a B m ……………（1分）通过线圈的电流I=E/（R+r ）= n )(12r R t a B m +所以在0～t 1时间内通过R 的电量q=It 1= n rR a B m +2=1.0×10-2C ……………（2分）（2）在每个周期内产生的感应电动势为在一个周期内，电阻R 产生的热量为甲乙/(10-2s)123301.016)41660(3)(22121?+=+==T R r R E Rt I Q J=0.48J ……………（2分）在1s 内电阻R 产生的热量为48.001.011?==Q T t Q J=48J ……………（1分）（3）设此电流的有效值为I 有，则对于一个周期内的电流有：I 2Rt 1=I 有2RT ………（2分）解得I 有=I Tt 1=33r R E+=3A=1.7A ……………（1分）例5．如图，在水平地面MN 上方空间存在一垂直纸面向里、磁感应强度B =1.0T 的有界匀强磁场区域，上边界EF 距离地面的高度H = 0.7m 。
高中物理电磁感应(练基础)
电磁感应（练基础）一、选择题（本题共8小题，每小题6分，共48分。
在每小题给出的四个选项中，第1~4题只有一项符合题目要求，第5~8题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。
）1．在学习《电磁感应》时，老师在课堂上做了这样的演示实验：如图所示，铝制水平横梁两端各固定一个铝环，其中A环是闭合的，B环是断开的，横梁可以绕中间的支点在水平面内转动。
当装置静止不动时，用一磁铁的N极去接近A环，发现横梁绕支点沿顺时针（俯视）方向转动。
若不考虑空气流动对实验结果的影响，关于该实验，下列说法中正确的是（ ）A．用磁铁的N极接近A环，除发现题中描述现象外，A环还有收缩的趋势B．用磁铁的S极接近A环，横梁会绕支点沿逆时针（俯视）方向转动C．用磁铁的N极接近B环，横梁会绕支点沿逆时针（俯视）方向转动D．制作A、B环的材料用绝缘材料也可以得到相同的实验效果2．如图（a），圆形金属框内有如图（b）所示周期性变化的磁场（规定垂直纸面向里为磁场的正方向），导线上c、d间接有定值电阻R，则流过电阻R的电流随时间变化的图像正确的是（ ）A．B．C．D．3．在如图所示的电路中，A1和A2是两个相同的灯泡。
线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是（ ）A．闭合开关S时，A2先亮，A1逐渐变亮B．闭合开关S时，A1和A2同时亮C．断开开关S时，A2闪亮一下再熄灭D．断开开关S时，流过A2的电流方向向左4．一直径为d、电阻为r的均匀光滑金属圆环水平放置在方向竖直向下的匀强磁场中，磁场的磁感应强度大小为B，如图所示。
一根长为d、电阻为的金属棒ab始终在圆环上以速度v（方向与棒垂直）匀速平动，与圆环接触良好。
当ab棒运动到圆环的直径位置时，ab棒中的电流为（ ）A．B．C．D．5．以下四图都与电磁感应有关，下列说法正确的是（ ）A．真空冶炼炉能在真空环境下，使炉内的金属产生涡流，从而炼化金属B．当蹄形磁体顺时针转动时，铝框将朝相反方向转动C．金属探测器通过使用恒定电流的长柄线圈来探测地下是否有金属D．磁电式仪表，把线圈绕在铝框骨架上，目的是起到电磁阻尼的作用6．磁悬浮列车是高速低耗交通工具，如图甲所示，它的驱动系统简化为如图乙所示的物理模型。
高中物理《电磁感应》基础训练
高中物理《电磁感应》基础训练考点一电磁感应现象楞次定律1.(2019课标Ⅲ,14,6分)楞次定律是下列哪个定律在电磁感应现象中的具体体现?()A.电阻定律B.库仑定律C.欧姆定律D.能量守恒定律答案D2.(2022广东,10,6分)(多选)如图所示,水平地面(Oxy平面)下有一根平行于y轴且通有恒定电流I的长直导线。
P、M和N为地面上的三点,P点位于导线正上方,MN平行于y 轴,PN平行于x轴。
一闭合的圆形金属线圈,圆心在P点,可沿不同方向以相同的速率做匀速直线运动,运动过程中线圈平面始终与地面平行。
下列说法正确的有()A.N点与M点的磁感应强度大小相等,方向相同B.线圈沿PN方向运动时,穿过线圈的磁通量不变C.线圈从P点开始竖直向上运动时,线圈中无感应电流D.线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等答案AC3.(2018课标Ⅰ,19,6分)(多选)如图,两个线圈绕在同一根铁芯上,其中一线圈通过开关与电源连接,另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。
将一小磁针悬挂在直导线正上方,开关未闭合时小磁针处于静止状态。
下列说法正确的是()A.开关闭合后的瞬间,小磁针的N极朝垂直纸面向里的方向转动B.开关闭合并保持一段时间后,小磁针的N极指向垂直纸面向里的方向C.开关闭合并保持一段时间后,小磁针的N极指向垂直纸面向外的方向D.开关闭合并保持一段时间再断开后的瞬间,小磁针的N极朝垂直纸面向外的方向转动答案AD4.(2020课标Ⅲ,14,6分)如图,水平放置的圆柱形光滑玻璃棒左边绕有一线圈,右边套有一金属圆环。
圆环初始时静止。
将图中开关S由断开状态拨至连接状态,电路接通的瞬间,可观察到()A.拨至M端或N端,圆环都向左运动B.拨至M端或N端,圆环都向右运动C.拨至M端时圆环向左运动,拨至N端时向右运动D.拨至M端时圆环向右运动,拨至N端时向左运动答案B5.(2020江苏单科,3,3分)如图所示,两匀强磁场的磁感应强度B1和B2大小相等、方向相反。
高中物理电磁感应学生基础训练(学生版打印稿)123
高二物理学生基础训练第一节：电磁感应现象1.第一个发现电磁感应现象的科学家是【】A．奥斯特B．库仑 C．法拉第D．安培2.关于感应电动势，下列说法正确的是【】A．穿过闭合电路的磁感强度越大，感应电动势就越大B．穿过闭合电路的磁通量越大，感应电动势就越大C．穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D．穿过闭合电路的磁通量变化的越快，其感应电动势就越大3.关于感应电动势和感应电流的关系，下列说法正确的是【】A．如果电路中有感应电动势，那么电路中就一定有感应电流B．如果电路中有感应电流，那么电路中就一定有感应电动势C．两个电路中，感应电动势较大的电路，其感应电流也就一定较大D．两个电路中，感应电流较大的电路，其感应电动势也就一定较大4．关于磁通量，下列说法正确的是【】A．磁通量不仅有大小，还有方向，是矢量B．在匀强磁场中，线圈面积越大，磁通量就越大C．磁通量很大时，磁感应强度不一定大D．在匀强磁场中，磁通量大的地方，磁感应强度一定也大5．如图所示，两个同心放置的共面金属圆环ａ和ｂ，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Φa和Φb的大小关系为【】A．Φa＞Φb B．Φa＜Φb C．Φa＝Φb D．无法比较6．下列关于产生感应电流的说法中，正确的是【】A．不论电路是否闭合，只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生B．只要闭合电路中有感应电流产生，穿过该电路的磁通量就一定发生了变化C．只要导体做切割磁感线的运动，导体中就有感应电流产生D．闭合电路中的导体做切割磁感线运动时，导体中就一定有感应电流产生7．恒定的匀强磁场中有一园形的闭合导体线圈，线圈平面垂直于磁场方向。
当线圈在此磁场中做下列哪种运动时，线圈中能产生感应电流？【】A．线圈沿自身所在的平面做匀速运动B．线圈沿自身所在的平面做加速运动C．线圈绕任意一条直径做匀速转动D．线圈绕任意一条直径做变速转动8．如图所示，通以电流I的直导线MN固定在竖直位置上，且与导线框abcd在同一平面内，则下列情况下导线框中能够产生感应电流的是【】A．通过直导线的电流强度增大B．通过直导线的电流强度减小C．线框水平向右移动D．线框以MN为轴转动9．如图所示，开始时矩形线圈平面与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要使线圈产生感应电流，则下列方法中可行的是【】A．以ab为轴转动B．以OO′为轴转动C．以ad为轴转动（小于60°）D．以bc为轴转动（小于60°）10．唱卡拉OK用的话筒，内有传感器。
八年级物理练习题：电磁感应
八年级物理练习题：电磁感应电磁感应练习题
题目一：
1. 一根导线被连接到一个电池的两个端口上，并放在一块磁铁附近。
当电流通过导线时，磁铁受到吸引。
请说明这是如何发生的？
题目二：
2. 一个长直导线垂直放置在一块保持不变的磁场中。
如果导线中的电流方向与磁场方向相同，导线将受到一个向上的力。
如果电流方向与磁场方向相反，导线将受到一个向下的力。
请解释这个现象。
题目三：
3. 当电磁感应发生时，电流是如何产生的？请解释法拉第电磁感应定律。
题目四：
4. 简述发电机的工作原理。
说明在发电机中如何利用电磁感应产生电流。
题目五：
5. 请解释电磁感应在变压器中的应用。
说明变压器如何将电能从一个线圈传输到另一个线圈。
题目六：
6. 电磁感应可用于许多设备和技术中。
请举例并解释其中一个实际应用。
题目七：
7. 描述电磁感应实验的步骤。
设计并实施一个简单的电磁感应实验。
题目八：
8. 某个发电站的输出电压为220V。
计算电磁感应原理下，需要多少匝才能将
输出电压增加到440V？
题目九：
9. 当一个磁场变化时，经过具有多个匝数的线圈时，电压的大小会受到影响。
请说明匝数如何影响电磁感应中的电压大小。
题目十：
10. 电磁感应也被应用于感应炉。
解释感应炉是如何利用电磁感应加热金属的。
高三物理基础训练--电磁感应 (1)
电磁感应第一单元——电磁感应现象、楞次定律一、单选题1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ]A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，不能使框中产生感应电流的是[ ]A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图所示。
若圆环为弹性环，其形状由Ⅰ扩大为Ⅱ，那么圆环内磁通量变化情况是[ ]A．磁通量增大B．磁通量减小C．磁通量不变D．条件不足，无法确定4．关于产生感应电流的条件，以下说法中正确的是[ ]A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流5．在图4的直角坐标系中，矩形线圈两对边中点分别在y轴和z轴上。
匀强磁场与y轴平行。
线圈如何运动可产生感应电流[ ]A．绕x轴旋转B．绕y轴旋转C．绕z轴旋转D．向x轴正向平移6.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。
下列说法①当磁感应强度增加时，线框中的感应电流可能减小②当磁感应强度增加时，线框中的感应电流一定增大③当磁感应强度减小时，线框中的感应电流一定增大④当磁感应强度减小时，线框中的感应电流可能不变其中正确的是（）A.只有②④正确B.只有①③正确C.只有②③正确D.只有①④正确7．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是[ ]A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间8．如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于[ ]9．如图8所示，一个矩形线圈与通有相同大小的电流的平行直导线同一平面，而且处在两导线的中央，则 [ ]A ．两电流同向时，穿过线圈的磁通量为零B ．两电流反向时，穿过线圈的磁通量为零C ．两电流同向或反向，穿过线圈的磁通量都相等D ．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零 10．位于载流长直导线近旁的两根平行铁轨A 和B ，与长直导线平行且在同一水平面上，在铁轨A 、B 上套有两段可以自由滑动的导体CD 和EF ，如图所示，若用力使导体EF 向右运动，则导体CD 将 [ ] A ．保持不动 B ．向右运动C ．向左运动D ．先向右运动，后向左运动11．M 和N 是绕在一个环形铁心上的两个线圈，绕法和线路如图2，现将开关S 从a 处断开，然后合向b 处，在此过程中，通过电阻R 2的电流方向是 [ ] A ．先由c 流向d ，后又由c 流向d B ．先由c 流向d ，后由d 流向c C ．先由d 流向c ，后又由d 流向cD ．先由d 流向c ，后由c 流向d12．在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M 相接，如图4所示．导轨上放一根导线ab ，磁感线垂直于导轨所在平面．欲使M 所包围的小闭合线圈N 产生顺时针方向的感应电流，则导线的运动可能是 [ ] A ．匀速向右运动 B ．加速向右运动 C ．匀速向左运动D ．加速向左运动13．如图6所示，光滑导轨MN 水平放置，两根导体棒平行放于导轨上，形成一个闭合回路，当一条形磁铁从上方下落(未达导轨平面)的过程中，导体P 、Q 的运动情况是：[ ] A ．P 、Q 互相靠扰 B ．P 、Q 互相远离 C ．P 、Q 均静止D ．因磁铁下落的极性未知，无法判断14．如图7所示，一个水平放置的矩形线圈abcd ，在细长水平磁铁的S 极附近竖直下落，由位置Ⅰ经位置Ⅱ到位置Ⅲ。
高中物理电磁感应基础练习题(含答案)
高中物理电磁感应基础练习题（含答案）一、单选题1．如图所示，导体ab是金属线框的一个可动边，ab边长L=0.4m，磁场的磁感应强度B=0.1T，当ab边以速度v=5m/s向右匀速移动时，下列判断正确的是（）A．感应电流的方向由a到b，感应电动势的大小为0.2VB．感应电流的方向由a到b，感应电动势的大小为0.4VC．感应电流的方向由b到a，感应电动势的大小为0.2VD．感应电流的方向由b到a，感应电动势的大小为0.4V2．某同学用粗细均匀的金属丝弯成如图所示的图形，两个正方形的边长均为L，A、B t∆223．如图所示，在水平桌面上有一金属圆环，在它圆心正上方有一条形磁铁（极性不明），当条形磁铁下落时，可以判定（）A．环中将产生俯视顺时针的感应电流B．环对桌面的压力将增大C．环有面积增大的趋势D．磁铁将受到竖直向下的电磁作用力4．如图所示，闭合线圈abcd 在磁场中运动到如图所示位置时，bc 边的电流方向由b →c ，此线圈的运动情况是（ ）A ．向右进入磁场B ．向左移出磁场C ．向上移动D ．向下移动5．如图所示，通电导线旁边同一平面有矩形线圈abcd ，则（ ）A ．当线圈向导线靠近时，其中感应电流方向是a →b →c →dB ．若线圈竖直向下平动，有感应电流产生C ．若线圈向右平动，其中感应电流方向是a →b →c →dD ．当线圈以导线边为轴转动时，其中感应电流方向是a →b →c →d6．如图所示，在磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，长为L 的金属杆MN 在平行金属导轨上以速度v 向右匀速滑动。
金属导轨电阻不计，金属杆与导轨的夹角为θ，电阻为2R ，ab 间电阻为R ，M 、N 两点间电势差为U ，则M 、N 两点电势BLv7．如图所示，先后以速度1v 和2v 匀速把一矩形线圈水平拉出有界匀强磁场区域，122v v =，则在先后两种情况下（ ）A ．线圈中的感应电动势之比为21:1:2E E =B ．线圈中的感应电流之比为12:1:2I I =C ．线圈中产生的焦耳热之比12:2:1Q Q =D ．通过线圈某截面的电荷量之比122:1q q =:8．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。
电磁感应练习题及
电磁感应练习题及解答电磁感应练习题及解答电磁感应是物理学中的一个重要概念，涉及到电磁场的变化过程中电场和磁场相互作用产生的现象。
它在日常生活和科学研究中都有广泛的应用。
下面是一些电磁感应练习题及解答，供大家进行练习。
1. 一根长导线以速度v从北向南方向通过均匀磁场B，该导线的两端分别连接一个电阻为R的电灯泡。
求当导线通过磁场过程中，电灯泡亮起的时间。
解答：根据法拉第电磁感应定律，导线通过磁场时产生感应电动势，导致电流流过电灯泡。
所以，在导线通过磁场期间，电灯泡会一直亮起。
因此，电灯泡亮起的时间等于导线通过磁场的时间。
2. 一个长方形线圈的边长为a和b，放置在匀强磁场B中，使得长方形线圈的法线与磁场方向垂直。
求长方形线圈在匀强磁场中的磁通量。
解答：根据法拉第电磁感应定律，在匀强磁场中，线圈的磁通量可以通过以下公式计算：Φ = B * A * cosθ，其中B表示磁场强度，A表示线圈的面积，θ表示磁场方向与线圈法线方向之间的夹角。
由于线圈的法线与磁场方向垂直，θ为0，所以磁通量Φ = B * A。
3. 在一个闭合导线中有一个直径为d的圆环，该圆环的电阻为R。
当一个恒定的磁场B垂直于圆环平面时，求圆环上感应的电动势。
解答：根据法拉第电磁感应定律，当磁场的变化导致一个闭合回路中的磁通量发生改变时，会在回路中产生感应电动势。
在这个问题中，磁场是恒定的，所以不会产生感应电动势。
4. 一个导线带有电流I，在该导线旁边有另一条导线，它们平行。
第二条导线的长度为L，并且距离第一条导线的距离为d。
求第二条导线中感应的电动势。
解答：当电流从第一条导线中流过时，会在周围产生磁场。
第二条导线因为位于磁场中，所以会感受到这个磁场产生的磁通量的改变。
根据法拉第电磁感应定律，第二条导线中的感应电动势可以通过以下公式计算：ε = -dΦ/dt，其中Φ表示磁通量的变化率。
在这个问题中，需要计算第二条导线中的磁通量的变化率，并由此得出感应电动势。
电磁感应基础知识试题题库(有答案)
电磁感应基础知识试题题库（有答案）一、选择题1．下列与电磁感应有关的四幅图中说法正确的是（）A．甲图，变化的磁场激发出感生电场，自由电荷在感生电场的作用下定向移动，从而形成感应电流B．乙图，磁块在没有裂缝的铝管中由静止开始下落做的是自由落体运动C．丙图，是麦克斯韦验证了电磁波存在的实验装置D．丁图，断开开关的瞬间，因原线圈中没有电流，所以副线圈中也没有电流【答案】A【知识点】电磁感应的发现及产生感应电流的条件；涡流、电磁阻尼、电磁驱动；电磁场与电磁波的产生；电磁感应现象中的感生电场2．如图所示，A、B两闭合线圈用同样的导线绕成，A有10匝，B有20匝，两线圈半径之比为2∶1。
均匀磁场只分布在B线圈内，当磁场随时间均匀增强时（）A．A中无感应电流B．B中无感应电流C．A中磁通量总是等于B中磁通量D．A中磁通量总是大于B中磁通量【答案】C【知识点】电磁感应的发现及产生感应电流的条件；磁通量3．如图所示，闭合线圈平面与条形磁铁的轴线垂直，现保持条形磁铁不动，使线圈由A位置沿轴线移动到B位置。
在此过程中（）A．穿过线圈的磁通量将增大，线圈中有感应电流B．穿过线圈的磁通量将减小，线圈中有感应电流C．穿过线圈的磁通量先减小，后增大，线圈中无感应电流D．穿过线圈的磁通量先增大，后减小，线圈中无感应电流【答案】B【知识点】电磁感应的发现及产生感应电流的条件4．关于电磁场和电磁波，下列说法正确的是（）A．麦克斯韦首先预言了电磁波的存在并通过实验进行了证实B．变化的电场周围一定产生变化的磁场，变化的磁场周围也一定产生变化的电场C．电磁波波长越长，其能量子的能量越小D．闭合导线的一部分在磁场中运动一定会产生感应电流【答案】C【知识点】电磁感应的发现及产生感应电流的条件；电磁场与电磁波的产生5．如图所示，OO′是矩形导线框abcd的对称轴，线框左半部分处于垂直纸面向外的匀强磁场中。
下列说法正确的是（）A．将线框abcd向右匀减速平移，线框中产生的感应电流方向为abcdaB．将线框abcd向纸面外平移，线框中产生的感应电流方向为abcdaC．将线框abcd以ad为轴向外转动60°，线框中产生的感应电流方向为adcbaD．将线框abcd以OO′为轴ad向里转动，线框中产生的感应电流方向为adcba【答案】D【知识点】电磁感应的发现及产生感应电流的条件；楞次定律【解析】【解答】A．根据楞次定律可知，线框中产生的感应电流方向为adcba，故A错误；B．穿过线圈的磁通量保持不变，线框中不会产生感应电流，故B错误；C．穿过线圈的磁通量保持不变，线框中不会产生感应电流，故C错误；D．将线框abcd以OO′为轴ad向里转动，穿过线圈的磁通量向外减小，根据楞次定律可知，线框中产生的感应电流方向为adcba，故D正确。
高中人教版物理 选修3-2 电磁感应 全章基础针对训练(word版带答案
1、如图所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有（）A.Φ1>Φ2B.Φ1<Φ2C.Φ1=Φ2D.无法确定2、恒定的匀强磁场中有一个圆形闭合线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，穿过线圈的磁通量发生了变化（）A.线圈沿自身所在的平面做匀速运动B.线圈沿自身所在的平面做加速运动C.线圈绕任一直径做匀速转动D.线圈绕任一直径做变速转动3、两个圆环A、B，如图所示放置，且R A>R B.一条形磁铁轴线过两个圆环的圆心处，且与圆环平面垂直，则穿过A、B环的磁通量ΦA和ΦB的关系是……（）A、ΦA>ΦBB、ΦA=ΦBC、ΦA<ΦBD、无法确定4、磁通量是研究电磁感应现象的重要物理量，如图所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则（）A、ΔΦ1>ΔΦ2B、ΔΦ1=ΔΦ2C、ΔΦ1<ΔΦ2D、无法确定5、如图所示，六根导线互相绝缘通入等值电流，甲、乙、丙、丁四个区域是面积相等的正方形，则方向垂直指向纸内的磁通量最大的区域是（）A.甲B.乙C.丙D.丁6、如图所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外.则B圆内的磁通量（）A.为零B.是进去的C.是出来的D.条件不足，无法判别7、如图所示，AB是水平面上一个圆的直径，在过AB的竖直面内有一根通电直导线CD，已知CD∥AB.当CD竖直向上平移时，电流的磁场穿过圆面积的磁通量将（）A.逐渐增大B.逐渐减小C.始终为零D.不为零，但保持不变8、水平放置的光滑绝缘杆上挂有两个铜环M和N，通电密绕长螺线管穿过两环，如图所示，螺线管中部区域的管外磁场可以忽略.当变阻器滑动触头向左移动时，两环将（）A.一起向左移动B.一起向右移动C.相互靠拢D.相互分离9.如图所示，环形金属软弹簧，套在条形磁铁的中心位置。
电磁感应基础训练题（题目）
电磁感应基础训练题（题⽬）t O (A)t O (C)t O (B)t O(D)电磁感应⼀选择题1.如图所⽰，⼀矩形线圈，以匀速⾃⽆场区平移进⼊均匀磁场区，⼜平移穿出．在(A)、(B)、(C)、(D)各I --t 曲线中哪⼀种符合线圈中的电流随时间的变化关系(取逆时针指向为电流正⽅向，且不计线圈的⾃感)？［］2. 如图所⽰，矩形区域为均匀稳恒磁场，半圆形闭合导线回路在纸⾯内绕轴O 作逆时针⽅向匀⾓速转动，O 点是圆⼼且恰好落在磁场的边缘上，半圆形闭合导线完全在磁场外时开始计时．图(A)—(D)的 --t 函数图象中哪⼀条属于半圆形导线回路中产⽣的感应电动势？［］3. ⼀根长度为L 的铜棒，在均匀磁场 B ?中以匀⾓速度ω绕通过其⼀端O 的定轴旋转着，B ?的⽅向垂直铜棒转动的平⾯，如图所⽰．设t =0时，铜棒与Ob 成θ⾓(b 为铜棒转动的平⾯上的⼀个固定点)，则在任⼀时刻t 这根铜棒两端之间的感应电动势是：(A) )cos(2θωω+t B L ． (B)t B L ωωcos 212．(C) )cos(22θωω+t B L ． (D) B L 2ω．(E) B L 221ω．［］4. 如图，长度为l 的直导线ab 在均匀磁场B ?中以速度v ?移动，直导线ab 中的电动势为 (A) Bl v ． (B) Bl v sin α．(C) Bl v cos α． (D) 0．［］5.如图所⽰，导体棒AB 在均匀磁场B 中绕通过C 点的垂直于棒长且沿磁场⽅向的轴OO ' 转动（⾓速度ωρ与B ?同⽅向），BC 的长度为棒长的31，则 (A) A 点⽐B 点电势⾼． (B) A 点与B 点电势相等．(B) A 点⽐B 点电势低． (D) 有稳恒电流从A 点流向B 点．[ ]0 t I0 I 0t I 0I (A)(B)(C) (D)B ? ?6. 两根⽆限长平⾏直导线载有⼤⼩相等⽅向相反的电流I ，并各以d I /d t 的变化率增长，⼀矩形线圈位于导线平⾯内(如图)，则：(A) 线圈中⽆感应电流． (B) 线圈中感应电流为顺时针⽅向． (C) 线圈中感应电流为逆时针⽅向．(D) 线圈中感应电流⽅向不确定．［］7. 将形状完全相同的铜环和⽊环静⽌放置，并使通过两环⾯的磁通量随时间的变化率相等，则不计⾃感时(A) 铜环中有感应电动势，⽊环中⽆感应电动势． (B) 铜环中感应电动势⼤，⽊环中感应电动势⼩． (C) 铜环中感应电动势⼩，⽊环中感应电动势⼤．(D) 两环中感应电动势相等．［］8. 圆铜盘⽔平放置在均匀磁场中，B ?的⽅向垂直盘⾯向上．当铜盘绕通过中⼼垂直于盘⾯的轴沿图⽰⽅向转动时，(A) 铜盘上有感应电流产⽣，沿着铜盘转动的相反⽅向流动．(B) 铜盘上有感应电流产⽣，沿着铜盘转动的⽅向流动． (C) 铜盘上产⽣涡流． (D) 铜盘上有感应电动势产⽣，铜盘边缘处电势最⾼．(E) 铜盘上有感应电动势产⽣，铜盘中⼼处电势最⾼．［］9. 尺⼨相同的铁环与铜环所包围的⾯积中，通以相同变化率的磁通量，当不计环的⾃感时，环中(A) 感应电动势不同． (B) 感应电动势相同，感应电流相同． (C) 感应电动势不同，感应电流相同．(D) 感应电动势相同，感应电流不同．［］10. 如图所⽰，M 、N 为⽔平⾯内两根平⾏⾦属导轨，ab与cd 为垂直于导轨并可在其上⾃由滑动的两根直裸导线．外磁场垂直⽔平⾯向上．当外⼒使ab 向右平移时，cd(A) 不动． (B) 转动． (C) 向左移动． (D) 向右移动．［］11. ⼀导体圆线圈在均匀磁场中运动，能使其中产⽣感应电流的⼀种情况是 (A) 线圈绕⾃⾝直径轴转动，轴与磁场⽅向平⾏．(B) 线圈绕⾃⾝直径轴转动，轴与磁场⽅向垂直． (C) 线圈平⾯垂直于磁场并沿垂直磁场⽅向平移．(D) 线圈平⾯平⾏于磁场并沿垂直磁场⽅向平移．［］c ab d NMBI12.在感应电场中电磁感应定律可写成t l E LK d d d Φ-=，式中K E ?为感应电场的电场强度．此式表明：(A) 闭合曲线L 上K E ?处处相等． (B) 感应电场是保守⼒场．(C) 感应电场的电场强度线不是闭合曲线．(D) 在感应电场中不能像对静电场那样引⼊电势的概念．［］⼆填空题13.如图所⽰，等边三⾓形的⾦属框，边长为l ，放在均匀磁场中，ab 边平⾏于磁感强度B ?，当⾦属框绕ab 边以⾓速度ω转动时，bc 边上沿bc 的电动势为 _________________， ca 边上沿ca 的电动势为_________________，⾦属框内的总电动势为_______________．（规定电动势沿abca 绕向为正值）14. ⾦属杆AB 以匀速v =2 m/s 平⾏于长直载流导线运动，导线与AB 共⾯且相互垂直，如图所⽰．已知导线载有电流I = 40 A ，则此⾦属杆中的感应电动势E i =____________，电势较⾼端为______．(ln2 = 0.69)15.四根辐条的⾦属轮⼦在均匀磁场B ?中转动，转轴与B ?平⾏，轮⼦和辐条都是导体，辐条长为R ，轮⼦转速为n ，则轮⼦中⼼O 与轮边缘b 之间的感应电动势为______________，电势最⾼点是在______________处．15. ⾦属圆板在均匀磁场中以⾓速度ω绕中⼼轴旋转，均匀磁场的⽅向平⾏于转轴，如图所⽰．这时板中由中⼼⾄同⼀边缘点的不同曲线上总感应电动势的⼤⼩_________，⽅向__________________．16. 半径为L 的均匀导体圆盘绕通过中⼼O 的垂直轴转动，⾓速度为ω，盘⾯与均匀磁场B ?垂直，如图．(1) 图上Oa 线段中动⽣电动势的⽅向为_________________．(2) 填写下列电势差的值(设ca 段长度为d )： U a －U O =__________________． U a －U b =__________________． U a －U c =__________________．lbBca l lωBω a三计算题17. 电荷Q 均匀分布在半径为a 、长为L ( L >>a )的绝缘薄壁长圆筒表⾯上，圆筒以⾓速度ω绕中⼼轴线旋转．⼀半径为2a 、电阻为R 的单匝圆形线圈套在圆筒上(如图所⽰)．若圆筒转速按照)/1(00t t -=ωω的规律(ω 0和t 0是已知常数)随时间线性地减⼩，求圆形线圈中感应电流的⼤⼩和流向．18. 在匀强磁场B ?中，导线a MN OM ==，∠OMN = 120°，OMN 整体可绕O 点在垂直于磁场的平⾯内逆时针转动，如图所⽰．若转动⾓速度为ω，(1) 求OM 间电势差U OM ， (2) 求ON 间电势差U ON ，(3) 指出O 、M 、N 三点中哪点电势最⾼．19. 如图所⽰，有⼀根长直导线，载有直流电流I ，近旁有⼀个两条对边与它平⾏并与它共⾯的矩形线圈，以匀速度v ?沿垂直于导线的⽅向离开导线．设t =0时，线圈位于图⽰位置，求(1) 在任意时刻t 通过矩形线圈的磁通量Φ．(2) 在图⽰位置时矩形线圈中的电动势．20. 两根平⾏⽆限长直导线相距为d ，载有⼤⼩相等⽅向相反的电流I ，电流变化率d I /d t =α >0．⼀个边长为d 的正⽅形线圈位于导线平⾯内与⼀根导线相距d ，如图所⽰．求线圈中的感应电动势，并说明线圈中的感应电流是顺时针还是逆时针⽅向．I I。
电磁感应基础练习
电磁感应基础练习一.产生感应电动势的条件:无论回路是否闭合,只要穿过线圈的磁通量发生变化,线圈中就有感应电动势产生,产生感应电动势的那部分导体相当于电源.电磁感应现象的实质是产生感应电动势,如果回路闭合,则有感应电流,如果回路不闭合，则只能出现感应电动势，而不会形成持续的电流．我们看变化是看回路中的磁通量变化，而不是看回路外面的磁通量变化（）【练1】线圈在长直导线电流的磁场中，作如图所示的运动：A向右平动；B向下平动，C、绕轴转动（ad边向外），D、从纸面向纸外作平动，E、向上平动（E线圈有个缺口），判断线圈中有没有感应电流？二、感应电流方向的判定1.右手定则:伸开右手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线垂直穿过手心，手掌所在平面跟磁感线和导线所在平面垂直，大拇指指向导线运动的方向, 四指所指的方向即为感应电流方向.（）【练2】图中为地磁场磁感线的示意图，在南半球地磁场的竖直分量向上，飞机在南半球上空匀速飞行，机翼保持水平，飞机高度不变，由于地磁场的作用，金属机翼上有电势差．设飞行员左方机翼末端处的电势为U1，右方机翼末端处的电势为U2A．若飞机从西往东飞，U1比U2高；B．若飞机从东往西飞，U2比U1高；C．若飞机从南往北飞，U1比U2高；D．若飞机从北往南飞，U2比U1高；三、楞次定律的理解与应用楞次定律推广的含义：（1）阻碍原磁通量的变化——“增反减同”（2）阻碍（导体的）相对运动——“来拒去留”（3）阻碍磁通量的增加，线圈面积“缩小”，阻碍磁通量的减小，线圈面积“扩张”。
（）【练3】如图所示，一个电感很大的线圈通过电键与电源相连，在其突出部分的铁芯上套有一个很轻的铝环，关于打开和闭合电键时将会发生的现象，有以下几种说法：①闭合电键瞬间，铝环会竖直向上跳起；②打开电键瞬间，铝环会增大对线圈的压力；③闭合电键瞬间，铝环会增大对线圈的压力；④打开电键瞬间，铝环会竖直向上跳起。
电磁感应精选基础练习题及 答案
《电磁感应》基础练习精选1、发电的基本原理是电磁感应。
发现电磁感应现象的科学家是（）A．安培 B．赫兹C．法拉第 D．麦克斯韦2、发现电流磁效应现象的科学家是___________，发现通电导线在磁场中受力规律的科学家是__________，发现电磁感应现象的科学家是___________，发现电荷间相互作用力规律的的科学家是___________。
3、下列现象中属于电磁感应现象的是（）A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场4．根据楞次定律知感应电流的磁场一定是（）A.阻碍引起感应电流的磁通量B.与引起感应电流的磁场反向C.阻碍引起感应电流的磁通量的变化D.与引起感应电流的磁场方向相同5．如图所示，通电导线旁边同一平面有矩形线圈abcd.则（）A.若线圈向右平动，其中感应电流方向是a→b→c→dB.若线圈竖直向下平动，无感应电流产生C.当线圈以ab边为轴转动时，其中感应电流方向是a→b→c→dD.当线圈向导线靠近时，其中感应电流方向是a→b→c→d6．如图所示，一水平放置的矩形闭合线框abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，如图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流（）A.沿abcd流动B.沿dcba流动C.由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D.由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动7．如图所示，两个相同的铝环套在一根光滑杆上，将一条形磁铁向左插入铝环的过程中两环的运动情况是（）A.同时向左运动，间距增大B.同时向左运动，间距不变C.同时向左运动，间距变小D.同时向右运动，间距增大8．如图所示，匀强磁场垂直于圆形线圈指向纸里, a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形.设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中（）A.线圈中将产生abcd方向的感应电流B.线圈中将产生adcb方向的感应电流C.线圈中产生感应电流的方向先是abcd，后是adcbD.线圈中无感应电流产生9．如图所示，一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场方向看去，线圈中感应电流的方向分别为（）A.逆时针方向,逆时针方向B.逆时针方向,顺时针方向C.顺时针方向,顺时针方向D.顺时针方向,逆时针方向10、法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小（）A.跟穿过这一闭合电路的磁通量成正比B.跟穿过这一闭合电路的磁感应强度成正比C.跟穿过这一闭合电路的磁通量的变化率成正比D.跟穿过这一闭合电路的磁通量的变化量成正比11.一个矩形线圈，在匀强磁场中绕一个固定轴做匀速运动，当线圈处于如图所示位置时，此线圈（）A.磁通量最大，磁通量变化率最大，感应电动势最小B.磁通量最大，磁通量变化率最大，感应电动势最大C.磁通量最小，磁通量变化率最大，感应电动势最大D.磁通量最小，磁通量变化率最小，感应电动势最小12．如图所示，C是一只电容器，先用外力使金属杆ab贴着水平平行金属导轨在匀强磁场中沿垂直磁场方向运动，到有一定速度时突然撤销外力.不计摩擦，则ab以后的运动情况可能是A.减速运动到停止B.来回往复运动C.匀速运动D.加速运动13、如图所示，一个闭合电路静止于磁场中，由于磁场强弱的变化，而使电路中产生了感应电动势，下列说法中正确的是（）磁场变强A．磁场变化时，会在在空间中激发一种电场B．使电荷定向移动形成电流的力是磁场力C．使电荷定向移动形成电流的力是电场力D．以上说法都不对14．穿过一个电阻为l Ω的单匝闭合线圈的磁通量始终是每秒钟均匀地减少2 Wb，则（）A．线圈中的感应电动势一定是每秒减少2 VB．线圈中的感应电动势一定是2 VC．线圈中的感应电流一定是每秒减少2 AD．线圈中的感应电流一定是2 A15．如图所示，面积为0.2 m2的100匝线圈处在匀强磁场中，磁场方问垂直于线圈平面，已知磁感应强度随时间变化的规律为B=（2+0.2t）T，定值电阻R1=6Ω，线圈电阻R2=4Ω，求：（1）磁通量变化率，回路的感应电动势；（2）a、b两点间电压U ab16如图所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光。
电磁感应基础训练答案
一 选择题1. (D)；2. (E)；3. (D)；4. (A)；5. (A)；6. (C)；7. (A)二 填空题8. 答案见图．9. 0.400 H三 计算题11. 解：筒以ω旋转时，相当于表面单位长度上有环形电流π⋅2ωL Q ，它和通电流螺线管的nI 等效．按长螺线管产生磁场的公式，筒内均匀磁场磁感强度为：L Q B π=20ωμ (方向沿筒的轴向)筒外磁场为零．穿过线圈的磁通量为：L a Q B a 2202ωμΦ=π=在单匝线圈中产生感生电动势为=-=t d d Φ☜)d d (220t L Qa ωμ-00202Lt Qa ωμ= 感应电流i 为 00202RLt Qa R i ωμ==☜i 的流向与圆筒转向一致．12. 解：(1) 载流为I 的无限长直导线在与其相距为r 处产生的磁感强度为：)2/(0r I B π=μ以顺时针绕向为线圈回路的正方向，与线圈相距较远的导线在线圈中产生的磁通量为：23ln 2d 203201π=π⋅=⎰Id r r I d dd μμΦ 与线圈相距较近的导线对线圈的磁通量为：2ln 2d 20202π-=π⋅-=⎰Id r r I d d d μμΦ总磁通量 34ln 2021π-=+=IdμΦΦΦ 感应电动势为： 34ln 2d d )34(ln 2d d 00αμμπ=π=-=d t I d t Φ☜ 由 >0和回路正方向为顺时针，所以 的绕向为顺时针方向，线圈中的感应电流亦是顺时针方向．13答：此式说明，磁场强度H 沿闭合环路L 的环流，由回路L 所包围的传导电流、运流电流和位移电流的代数和决定．这是全电流定律的数学表示，它的物理意义是：不仅传导电流、运流电流可激发磁场，位移电流(即变化的电场)也同样可在其周围空间激发磁场． ☜L t。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 选择题
1.如图所示，一矩形线圈，以匀速自无场区平移进入均匀磁场区，又平移穿出．在(A)、(B)、(C)、(D)各I --t 曲线中哪一种符合线圈中的电流随时间的变化关系(取逆时针
指向为电流正方向，且不计线圈的自感)？ ［ ］ D
t
I 0 I
t
I 0
I
(A)
(B)
(C)
(D)
2. 一根长度为L 的铜棒，在均匀磁场 B
中以匀角速度ω绕通
过其一端O 的定轴旋转着，
B 的
方向垂直铜棒转动的平面，如图所示．设t =0时，铜棒与Ob 成
θ 角(b 为铜棒转动的平面上的一个固定点)，则
在任一时刻t 这根铜棒两端之间的感应电动势是：
(A) )cos(
2
θωω+t B L ． (B) t B L ωωcos 2
12
． (C) )cos(
22
θωω+t B L ． (D) B L 2
ω．
(E) B L 2
2
1ω． ［ ］ E
B
3. 如图，长度为l的直导线ab在均匀磁场B 中以速度v 移动，直导线ab中的电动势为
(A) Bl v．
(B) Bl v sinα．
(C) Bl v cosα．(D)
0．
［］
D
4.如图所示，导体棒AB 在均匀磁场B 中 绕通过C 点的垂直于棒长且沿磁场方向的轴OO ' 转动（角速度ω
与
B
同方
向），BC 的长度为棒长的31
，
则
(A) A 点比B 点电势高． (B) A 点与B 点电势相等．
(B) A 点比B 点电势低． (D) 有稳恒电流从A 点流向B 点．
[ A ]
5. 如图所示的电路中，A、B
阻r >>R，L是一个自感系数相当
大的线圈，其电阻与R相等．当
开关K接通和断开时，关于灯泡
A和B的情况下面哪一种说法正确？
(A) K接通时，I A >I B．
(B) K接通时，I A =I B．
(C) K断开时，两灯同时熄灭．
(D) K断开时，I A =I B．
［ A ］
6. 如图，平板电容器(忽略边缘效应)充电时，沿环路L 1的磁场强度H
的环流与沿环路L 2的磁场强度H
的环流两者，必有： (A) >
'⎰⋅1
d L l H ⎰⋅'2
d L l H .
(B) ='⎰⋅1
d L l H ⎰⋅'
2
d L l H .
(C)
<
'⎰⋅1
d L l H ⎰⋅'2
d L l H .
(D)
0d 1
='⎰⋅L l H
.
［ C ］
7.对位移电流，有下述四种说法，请指出哪一种说法正确．
(A) 位移电流是指变化电场．
(B) 位移电流是由线性变化磁场产生的．
(C) 位移电流的热效应服从焦耳─楞次定律．
(D) 位移电流的磁效应不服从安培环路定理．［ A ］
二填空题
8. 一线圈中通过的电流I随时间t变化的曲线如图所示．试定性画出自感电动势εL随时间变化的曲线．(以I的正向作为εL的正向) I
t ☜L
t O
☜L
t
9.一自感线圈中，电流强度在 0.002 s 内均匀地由10 A 增加到12 A ，此过程中线圈内自感电动势为 400 V ，则线圈的自感系数为L =____________．
0.400 H
三 计算题
11. 电荷Q 均匀分布在半径为a 、长为L ( L >>a )的绝缘薄壁长圆筒表面上，圆筒以角速度ω绕中心轴线旋转．一半
径为2a 、电阻为R 的单匝圆形线圈套在圆筒上(如图所示)．若圆筒转速按照)/1(00t t -=ωω的规律(ω 0和t 0是已知常数)随时间线性地减小，求圆形线圈中感应电流的大小和流向．
11. 解：筒以ω旋转时，相当于表面单位长度上有环形
电流π⋅2ω
L Q ，它和通电流螺线管的
nI 等效．按长螺线
管产生磁场的公式，筒内均匀磁场磁感强度为：
L
Q B π=
20ω
μ (方向沿筒的轴向)
筒外磁场为零．穿过线圈的磁通量为：
L a
Q B a 22
2ωμΦ=π= 在单匝线圈中产生感生电动势为
=-=t d d Φ☜)d d (220t
L Qa ωμ-00
202Lt Qa ωμ= 感应电流i
为 00
202R L t Qa R i ωμ==☜
i 的流向与圆筒转向一致．
12. 两根平行无限长直
导线相距为d ，载有大小相
等方向相反的电流I ，电流
变化率d I /d t =α >0．一个边长为d 的正方形线圈位于
导线平面内与一根导线相
距d ，如图所示．求线圈中的感应电动势ε，并说明线圈中的感应电流是顺时针还是逆时针方向．
解：(1) 载流为I 的无限长直导线在与其相距为r 处产生的磁感强度为：
)2/(0r I B π=μ
以顺时针绕向为线圈回路的正方向，与线圈相距较远
的导线在线圈中产生的磁通量为：
23
ln 2d 203201π=π⋅=⎰Id
r r I d d
d
μμΦ
与线圈相距较近的导线对线圈的磁通量为：
2ln 2d 20202π
-
=π⋅
-=⎰Id
r r
I
d d
d
μμΦ
总磁通量 3
4ln 2021
π-
=+=Id
μΦΦΦ
感应电动势为：
3
4ln 2d d )34(ln 2d d 00αμμπ=π=-=d t I d t Φ
由ε >0和回路正方向为顺时针，所以ε
的绕向为顺
d
I
时针方向，线圈中的感应电流亦是顺时针方向．
13. 简述方程⎰⎰⋅∑⎰⋅∂∂+=S
L S D t I l H d d 中各项的意义，
并简述这个方程揭示了什么规律．
答：此式说明，磁场强度H 沿闭合环路L 的环流，由回路L 所包围的传导电流和位移电流的代数和决定．这是全电流定律的数学表示，
它的物理意义是：不仅传导电流、运流电流可激发磁场，位移电流(即变化的电场)也同样可在其周围空间激发磁场．。
