矿山排水泵简介

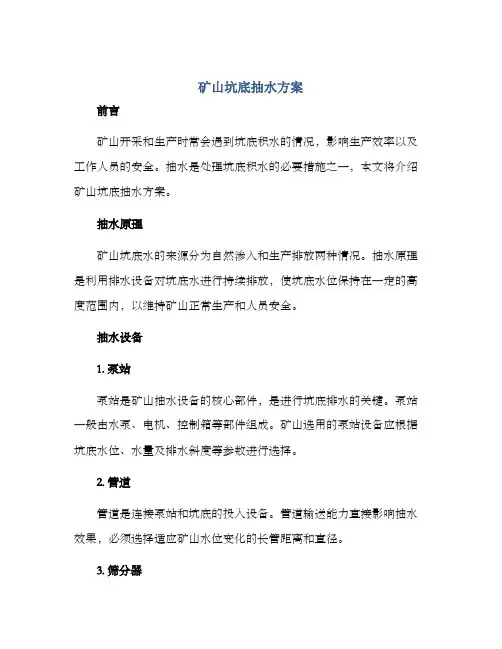

矿山坑底抽水方案
矿山坑底抽水方案前言矿山开采和生产时常会遇到坑底积水的情况，影响生产效率以及工作人员的安全。
抽水是处理坑底积水的必要措施之一，本文将介绍矿山坑底抽水方案。
抽水原理矿山坑底水的来源分为自然渗入和生产排放两种情况。
抽水原理是利用排水设备对坑底水进行持续排放，使坑底水位保持在一定的高度范围内，以维持矿山正常生产和人员安全。
抽水设备1. 泵站泵站是矿山抽水设备的核心部件，是进行坑底排水的关键。
泵站一般由水泵、电机、控制箱等部件组成。
矿山选用的泵站设备应根据坑底水位、水量及排水斜度等参数进行选择。
2. 管道管道是连接泵站和坑底的投入设备。
管道输送能力直接影响抽水效果，必须选择适应矿山水位变化的长管距离和直径。
3. 筛分器筛分器是用于分离液体和固体颗粒的设备，可对抽上的泥浆进行过滤。
矿山中一般采用筛选器或沉淀器。
抽水程序矿山抽水程序通常包括一下几个步骤：1.开启泵站在确保排水管道无堵塞的情况下，开启泵站供水。
2.排水调节调整泵站控制箱中的水位传感器、自启动开关等设备，控制排水泵组工作和停止。
3.监测运行状态通过监控设备对排水泵组的运行情况、电压、水位等重要参数进行检测和监测，及时发现设备故障，进行处理或更换。
4.抽水污染物处理排水污染物处理是矿山生态环境保护的重要一环，处理方式包括物理、化学、生物等方法。
常见的方法有: 沉淀池、过滤器、生物池等。
抽水技术难点抽水在矿山生产过程中具有重要的地位，但也存在一些技术难点。
1. 长时间运行抽水设备必须能够长时间连续运行，如何确保设备安全性和降低故障率是技术难点之一。
2. 防堵塞矿山工作条件恶劣，在排水管道中易堵塞，如何防止排水管道阻塞是一个重要的技术难点。
3. 抽水污染矿山生产过程中排出的污染物对环境造成严重污染，如何降低抽水污染是矿山抽水技术的重要难点。
结语矿山坑底抽水是解决坑底积水的重要措施之一。
矿山应根据实际情况选择抽水设备，制定合理的抽水程序，并加强抽水技术难点的攻关和研究，以确保矿山的正常生产和环境保护。
几种常见的排水泵简介

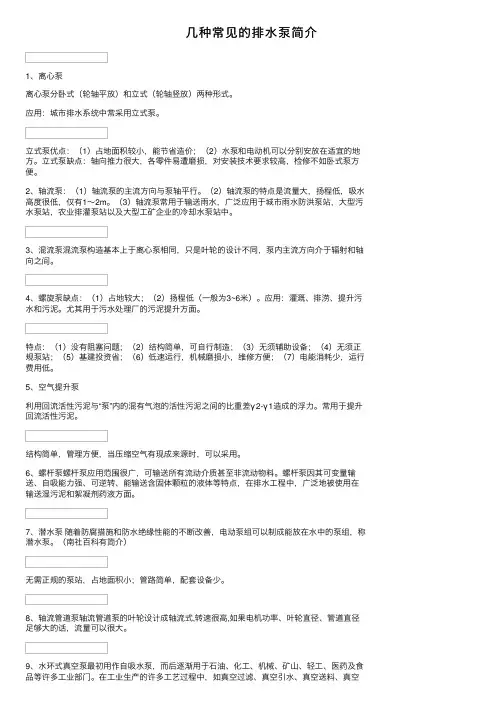

⼏种常见的排⽔泵简介1、离⼼泵离⼼泵分卧式（轮轴平放）和⽴式（轮轴竖放）两种形式。
应⽤：城市排⽔系统中常采⽤⽴式泵。
⽴式泵优点：（1）占地⾯积较⼩，能节省造价；（2）⽔泵和电动机可以分别安放在适宜的地⽅。
⽴式泵缺点：轴向推⼒很⼤，各零件易遭磨损，对安装技术要求较⾼，检修不如卧式泵⽅便。
2、轴流泵：（1）轴流泵的主流⽅向与泵轴平⾏。
（2）轴流泵的特点是流量⼤，扬程低，吸⽔⾼度很低，仅有1～2m。
（3）轴流泵常⽤于输送⾬⽔，⼴泛应⽤于城市⾬⽔防洪泵站，⼤型污⽔泵站，农业排灌泵站以及⼤型⼯矿企业的冷却⽔泵站中。
3、混流泵混流泵构造基本上于离⼼泵相同，只是叶轮的设计不同，泵内主流⽅向介于辐射和轴向之间。
4、螺旋泵缺点：（1）占地较⼤；（2）扬程低（⼀般为3~6⽶）。
应⽤：灌溉、排涝、提升污⽔和污泥。
尤其⽤于污⽔处理⼚的污泥提升⽅⾯。
特点：（1）没有阻塞问题；（2）结构简单，可⾃⾏制造；（3）⽆须辅助设备；（4）⽆须正规泵站；（5）基建投资省；（6）低速运⾏，机械磨损⼩，维修⽅便；（7）电能消耗少，运⾏费⽤低。
5、空⽓提升泵利⽤回流活性污泥与“泵”内的混有⽓泡的活性污泥之间的⽐重差γ2-γ1造成的浮⼒。
常⽤于提升回流活性污泥。
结构简单，管理⽅便，当压缩空⽓有现成来源时，可以采⽤。
6、螺杆泵螺杆泵应⽤范围很⼴，可输送所有流动介质甚⾄⾮流动物料。
螺杆泵因其可变量输送、⾃吸能⼒强、可逆转、能输送含固体颗粒的液体等特点，在排⽔⼯程中，⼴泛地被使⽤在输送湿污泥和絮凝剂药液⽅⾯。
7、潜⽔泵随着防腐措施和防⽔绝缘性能的不断改善，电动泵组可以制成能放在⽔中的泵组，称潜⽔泵。
（南社百科有简介）⽆需正规的泵站，占地⾯积⼩；管路简单，配套设备少。
8、轴流管道泵轴流管道泵的叶轮设计成轴流式,转速很⾼,如果电机功率、叶轮直径、管道直径⾜够⼤的话，流量可以很⼤。
9、⽔环式真空泵最初⽤作⾃吸⽔泵，⽽后逐渐⽤于⽯油、化⼯、机械、矿⼭、轻⼯、医药及⾷品等许多⼯业部门。
矿用水泵的常见类型
矿用水泵的常见类型教案机电办：焦海鹏矿井采掘排水系统由采掘深度、涌水量的大小等因素来确定。
常见的排水系统有集中排水系统和分段排水系统两种。
排水高度较低时，可以直接将水集中排至大巷水沟；排水高度较高时，若水泵的扬程不足以直接把水排至大巷水沟，可以采取分段排水方式。
1、矿井采掘排水设备分类1.1 按叶轮数目分类可分为多级离心泵和单级离心泵。
多级泵扬程高，单级泵分为单吸叶轮和双吸叶轮，这种泵流量大，扬程低。
1.2 按水泵外壳构造分类可分为分段式离心泵和整体式离心泵。
1.3 按水泵传动轴的安装方式分类可分为卧式和立式水泵。
立式水泵有吊泵、潜水泵等。
1.4 按工作原理分类叶轮式泵：它是依靠工作叶轮的旋转运动而输送液体的。
这类泵有离心泵、轴流泵和混流泵。
容积式泵：它是依靠工作室容积的改变而输送液体的，往复泵、回转泵属于此类。
这类泵有柱塞泵、隔膜泵等。
流体作业泵：它是依靠一种流体运动的能量来输送液体的，此类泵有喷射泵。
2 、矿井采掘排水系统常用水泵类型及型号含义2.1 多级离心泵多级离心泵由定子和转子部分组成。
水泵的定子部分主要由前段、中段、后段、导水圈、尾盖及轴承架等零部件用螺栓联结而成。
水泵的转子部分主要由装在轴上的叶轮和平衡盘组成。
整个转子部分支撑在轴两端的圆柱滚子轴承上。
泵的前、中、后段间用螺栓固定在一起，各级叶轮及导水圈之间靠叶轮前后的大扣环和小扣环密封。
泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。
水泵的轴向推力采用平衡盘平衡。
该类型水泵常用型号有MD85- 45×2、MD280- 60×4 等，M表示耐磨，D 表示多级分段式离心泵，第一个数字表示流量，第二个数字表示单级扬程，第三个数字表示级数。
2.2 矿用隔爆型排污、排沙潜水泵矿井常用的隔爆型排污、排沙潜水泵有BQW、BQS系列，该系列潜水泵能排放高浓度的煤泥、岩粉、灰渣、砂浆等重介质。
潜水泵结构型式为整机潜水、机电一体，具有防水、防爆、安装迅速、操作简便等特点。
矿山排水设备
2024/3/16
18
矿山排水设备
单级泵：只有一个叶轮的泵。
2024/3/16
19
矿山排水设备 多级泵：有两个以上叶轮在一根轴上串联的泵。
2024/3/16
20
矿山排水设备 多级泵：有两个以上叶轮在一根轴上串联的泵。
2024/3/16
21
双吸泵
单吸式泵：叶轮一侧有吸入口的泵。 双吸式泵：叶轮两侧都有吸入口的泵。
b1—水泵基础边到轨道侧墙壁的距离，一般为1.5— 2m
b2—水泵基础另一侧到吸水井侧墙壁的距离，一般 为0.8—1.0m
3、水泵房的高度
应满足检修时起重的要求，一般3.0—4.5m，或根据
水2024泵/3/16 叶轮直径确定：
12
水泵房
水泵叶轮直径确定： D 3500mm时取4.5m
并应设起重3—5t的工字梁，D 3.5m取m3m，可不设起重量。
2024/3/16
30
涡壳式泵：具有螺旋形泵壳的离心泵。 导叶式泵：具有固定导叶（导水圈）的分段离心泵。
2024/3/16
31
涡壳式泵：具有螺旋形泵壳的离心泵。 导叶式泵：具有固定导叶（导水圈）的分段离心泵。
2024/3/16
32
第十二章 离心式水泵的工作理论
1. 理想叶轮模型
流体在离心式水泵叶轮中的流动水在水泵的叶轮中的流 动情况相当复杂，利用数学方法准确求出压头特性（泵 转速一定时，流量与压头之间的关系）是很困难的。只 能采用近似方法，使其结果能基本反映实际情况，这就 是建立一个理想叶轮模型，其条件为：
14
1、组成 水泵、电机及电控设备、管路及附件、监测仪表等。 2、各部分功用
滤水器 装在吸水管的末端，其作用是防止水中杂物进入泵内。 滤水器中的底阀 是为防止灌入泵内和吸水管内的引水以及停泵 后的存水涌出而设置的。
大流量矿山排水泵超大流量矿用潜水泵大型矿用排水泵矿山排水泵
产品特点：大流量矿山排水泵,超大流量矿用潜水泵,大型矿用排水泵,矿山排水泵产品简介：粗短矿井排水泵外径大，可立式卧式斜式安装。
流量每小时在50-1000立方时，扬程可达到数百米。
设备配备潜水电机，运行安全可靠。
根据不同的电压等级配备相应的电机。
是矿山生产排水、抢险复矿、地表疏干和防治水灾害的关键设备。
司专业生产大排量矿山用双吸式自平衡系列大流量高压矿用潜水泵/矿山排水设备。
该设备直径大、短，流量大、扬程高、功率大、运行稳定无轴向力，做为矿井下强排系统中重要排水机组设备。
该设备运行时没有轴向力，运输方便，电机、水泵—体，潜入水中运行，无火星、防爆，安全可靠。
可选择材质：铸铁HT200、不锈钢304、不锈钢316、不锈钢316L以及双相不锈钢。
根据不同的电压等级选用不同系列潜水电机作为动力。
该设备适用领域：1、适用于煤矿、铁矿、露天矿.铅锌矿.金矿.等有色金属矿山排水；2、透水事故抢险救灾；3、淹井矿排水复矿；4、矿区水综合治理；5、供水公司水源取水泵站；6、城市高喷景观工程；7、矿山生产排水、抢险复矿、地表疏干和防治水灾害的关键设备。
适用工况环境：1、无杂质清水，冷冻水/冷却水，雨水，煤矿、铁矿、金属矿等地下涌水，引用水，矿泉水等；2、允许工作水温范围+5至+25℃；3、固体杂质含量（质量比）不大于0.01％；4、PH值（酸碱度）6.5-8.5；5、硫化氢的含量不大于1.5mg/L；6、氯离子的含量不大于400mg/L；7、机组必须完全浸没水中工作。
设备运行技术参数范围：1、流量：100m3/h～2200 m3/h；2、扬程范围：100～1700m；3、功率：55kW~4000kW；4、电压：380V、660V、1140V、3kV、6kV、10kV；5、转速：2850 r/min 1475r/min；6、安装方式：立式、卧式、斜式；7、频率：50Hz、60Hz。
该设备设计以及运行特点：1、潜水工作，机电一体化新型排水设备，由充水式高压潜水电动机和多级离心泵连成一体，潜入水中运行（防护等级IP68）。
矿山机械设备简介
通风机通常分为离心式和轴流 式两种，根据矿井通风需求选
择合适的类型。
通风机的主要性能参数包括风 量、风压和功率，这些参数的 选择直接影响矿井通风效果和 能耗。
为了确保通风机的正常运行和 延长使用寿命，需要定期进行 维护和保养，检查轴承、叶片 等关键部件的磨损情况。
运转。
矿山机械维护保养
日常保养
每天对机械进行清洁、润 滑、检查等日常保养工作， 保持机械的良好状态。
定期保养
按照规定的时间间隔对机 械进行全面的保养，包括 更换机油、清洗滤清器等。
特殊保养
根据机械的使用情况，进 行针对性的保养，如修复 磨损部位、更换易损件等。
矿山机械常见故障与排除
发动机故障
如发动机无法启动、启动困难等，可能是由于点火系统、 供油系统、气缸压力等方面的故障，需要进行相应的检查 和维修。
输送带
01
02
03
04
输送带是用于连续运输物料的 机械设备，广泛应用于矿山、
港口、码头等场所。
输送带由承载托辊、输送带和 驱动装置组成，能够实现物料
的水平或倾斜运输。
输送带具有输送能力强、运输 距离长、能够输送多种物料等
特点。
在使用输送带，需要定期检 查和维护，确保其正常运转和
安全使用。
提升机
传动系统故障
如传动轴异响、传动轴断裂等，可能是由于轴承、齿轮、 轴承座等部件的损坏或松动，需要更换或紧固相关部件。
液压系统故障
如液压油温度过高、液压泵噪音过大等，可能是由于液压 油的污染、液压泵的磨损或液压系统的设计不合理等原因， 需要进行相应的清洁、更换或调整。
煤矿常用水泵参数
7.5kW电泵参数: 龙口方正矿山机械有限公司型号：BQS35-40-7.5（矿用隔爆型潜水排沙电泵）流量：35立方米/h 扬程：40米电动机型号：YBQ-7.5/2（380/660）功率：7.5kW 电流：8.6A 电压：660V 转速：3000转/分防护等级：IP×8 绝缘等级：F 重量：110kG55kW电泵参数: 山东星源矿山设备集团有限公司型号：BQS70-135/2-55/N（矿用隔爆型潜水排沙电泵）功率：55kW 电流：60.1A 电压：660V 电压等级：660V/1140V扬程：135米流量：70立方米/h 转速：3000转/分防护等级：IP×8 绝缘等级：F 口径：φ100mm110kW电泵参数: 山东星源矿山设备集团有限公司型号：BQS110-180/3-110 （矿用隔爆型潜水排沙电泵）功率：110kW 电流：120.2A 电压：660V 电压等级：660V/1140V扬程：180米流量：110立方米/h 转速：1500转/分防护等级：IP×8 绝缘等级：F 口径：φ100mm 重量：1890kg注：新电泵地面试验时，需要从出口先加水，不能干试风泵1、矿用风动潜水泵 FQW20-50/W 龙口方正矿山机械有限公司排水量：20立方米/h 扬程：50米额定转速：5500r/min使用风压：0.55MPa 耗气量：5~6立方米/ min 泵重量：43kg2、矿用风动潜水泵 FQW25-50/W 山东星源矿山设备集团有限公司排水量：25立方米/h 扬程：50米额定转速：5500r/min使用风压：0.03~0.45MPa 耗气量：0.3~3.8立方米/ min 泵重量：30kg泥浆泵。
矿山排水设备
司机的岗位责任制（略）
• ⒍流量：在单位时间内所排出水H” 表示。
⒌在检修水泵和排水管路时，应将 防水管上的放水闸阀打开，将排水 管路中的水放回吸水井中。
离心式水泵的工作原理
• 离心式水泵的叶轮在充满水的泵体内作旋 转运动时,由于产生离心力的作用,把水从叶 轮里甩出去,当叶轮在泵体以高速旋转时,叶 轮里的水以很快的速度甩向四周,他们具有 很大的能量,此时叶轮中心部分的入水处便 产生低压区,因而新的水即补充进入叶轮,水 便连续不断的旋转的叶轮接受能量而成为 高压水,沿着水管被压送到排水管排出.
排水系统的分类
•
• •
根据矿井深度、开拓方式以及各水平涌水 量的大小，可采用不同的排水系统： ⑴直接排水系统 ⑵分段排水系统 ⑶多水平同时开采排水系统
《煤矿安全规程》对井下主排水系 统的规定
• ㈠水泵：必须有工作、备用和检修的水泵。 工作水泵的能力，应能在20h内排出矿井 24h的正常涌水量，备用水泵的能力应不小 于工作水泵能力的70%。工作和备用水泵 的总能力，应能在20h内排出矿井24h的最 大涌水量，检修水泵的能力应不小于工作 水泵能力的25%，水文地质条件复杂的矿 井，可在主泵房内预留安装一定数量位置 的水泵。
水泵运行中的监视
• ⑴主要听水泵和电动机运行中的声音是否 正常。 • ⑵经常注意电压表、电流表的变化，当电 流超过额定电流时，电压超过土5%时，必 须立即停车。 • ⑶滚动轴承的温度不得超过75℃，滑动轴 承的温度不得超过65℃。
矿井主水泵安装及使用
矿用水泵的安装及使用水泵房矿山井下主排水泵房一般设置在井底车场副井附近，原因是：①运输巷道有向井底车场倾斜的坡度，便于矿水沿排水沟流至井底水仓②一般副井兼作进风井，靠近副井的水泵房有足够的新鲜风流，有利于电机冷却③中央泵房通过倾斜管子道与副井联通，并在管子道出口处设置平台，以便于由此装卸设备和作为安全出口使用④可减少排水管路长度，降低排水能耗。
通常，井下中央水泵房与井下中央变电所建在一处，并用防火门分隔。
水泵房有两个对外出口，其一是与井底车场相通的水平通道，作为正常情况下人员和设备的进出口，此处设有向外开启的防水门和栅栏门。
其二是与副井井筒相通的管子道，一般情况下作为敷设排水管道、电缆及运送设备用，倾角为20度—30度。
管子道出口平台一般高出井底车场7—10米，一旦发生水灾，可作为人员和设备的安全出口。
同时，要求泵房地面标高比井底车场轨道面高出至少0.5米，水泵房地面还应向吸水井一侧有1%的倾斜坡度。
一、离心式水泵的安装1、井下主排水设备属于大型固定机械，为使其运转平稳可靠，必须将其安装在固定基础上。
一般水泵与电动机均有固定机座底架，通常将其安装在混凝土基础上，并由地脚螺栓固定。
混凝土基础的尺寸确定如下：①基础长度：从底架地脚螺栓算起，每边至少加长200mm；②基础宽度：从底架地脚螺栓算起，每边至少加宽300mm；③基础高度：一般应高出水泵房地面150—300mm；④基础深度：通常在0.8米—1米之间；⑤水泵基础间距一般为1.5—2米；⑥水泵基础边缘到轨道侧墙壁之间的距离，一般取1.5—2米，并以能通过泵房内最大设备为限；⑦水泵基础另一边缘到吸水井一侧的距离，一般取0.8—1米；⑧泵房高度（起重梁以下至泵房底板）一般取3—4.5米；水仓水仓是容纳矿水的巷道，若井下发生断电或排水设备发生故障时，水仓便可容纳此时的矿井涌水。
同时，水仓还具有沉淀矿水杂质的作用，通常，水仓有主副水仓之分，两者轮换清理和使用。
矿山排水设备及污水处理设计论文
矿山排水设备及污水处理设计引言矿山是一种充满挑战性的工业环境，其大规模采矿和开采活动会导致大量的废水和废弃物产生。
矿山排水设备和污水处理系统的设计对于确保环境的可持续发展至关重要。
本文将探讨矿山排水设备及污水处理设计的相关内容。
矿山排水设备排水设备的功能矿山排水设备主要用于将井下的水排放到地面，从而确保井下矿工的安全，同时减少地下水位上升的潜在风险。
排水设备还可以帮助控制矿山工作面的渗水量，提高矿山的生产效率。
常见的排水设备1.泵站：泵站是矿山排水设备中最常见的一种。
它由水泵、管道系统、控制系统等组成，用于将井下积水抽取到地面。
泵站通常设置在矿山井口或者矿井附近便于操作和维护。
2.排水井：排水井是一种用于收集和排放地下水的设备。
排水井通常设置在矿山的低洼区域，通过地下管道将水排放到集水池或者污水处理系统。
3.排水管道系统：排水管道系统用于将井下的水从排水井输送到地面的集水池或者污水处理设施。
这些管道通常由耐腐蚀材料制成，以防止环境污染和设备损坏。
污水处理设计污水处理的重要性矿山活动会产生大量含有重金属、悬浮物和化学物质的污水。
这些污水如果直接排放到环境中，会对水体和生态系统造成严重的污染。
因此，矿山污水处理设计至关重要，它可以将污水中的有害物质去除，使其达到国家和地方的排放标准。
污水处理的工艺常见的矿山污水处理工艺包括以下几个步骤： 1. 预处理：包括固液分离、沉淀和过滤等工艺，将水中的悬浮物和固体颗粒去除。
2.中和调节：通过添加化学药剂，调节污水的酸碱度，并加入混凝剂用于凝结悬浮物，便于后续处理。
3.生物处理：利用微生物降解有机物和氨氮等污染物，常见的生物处理工艺包括活性污泥法、好氧/厌氧处理等。
4.深度处理：对生物处理后的水进行深度处理，包括过滤、消毒、活性炭吸附等工艺，以进一步去除残留的污染物。
污水处理设备污水处理设备根据处理工艺的不同可以包括： 1. 沉淀池：用于固液分离和悬浮物的沉淀，是污水处理中的关键设备之一。
水泵各部分结构及原理介绍
水泵各部分结构及原理介绍水泵是一种将液体（水）从低处输送到高处的设备，广泛应用于工农业生产、城市供水、矿山排水等领域。
下面将从结构和原理两个方面介绍水泵的各部分。
1.水泵的结构1.1泵体：水泵的外壳，通常由灰铸铁、铸钢或不锈钢制成，起到支撑和保护内部部件的作用。
1.2叶轮：叶轮位于泵体内部，是水泵的主要部件。
根据叶轮的构造形式不同，可以分为离心泵和容积泵两种。
1.2.1离心泵叶轮：离心泵的叶轮由转盘、叶片等部件组成，其作用是将液体加速，并沿离心方向排出。
叶轮通常由铸铁、不锈钢、铜合金等材料制成。
1.2.2容积泵叶轮：容积泵的叶轮通常由一个或多个齿形构件组成，通过叶轮的旋转运动，使液体在吸入侧产生负压，然后推送到排出侧。
叶轮通常由铸铁、铜合金、不锈钢等材料制成。
1.3导流环（导轮）：导流环位于叶轮后面，起到导流作用，使液体流向出口方向。
1.4轴承：轴承支撑转轴，减少摩擦，保证叶轮正常运转。
常用的轴承材料有铜合金或耐磨涂层。
1.5密封装置：密封装置用于防止泵体与进出口之间的泄漏。
常见的密封装置有填料密封和机械密封两种。
2.水泵的工作原理水泵的工作原理基于能量守恒定律，通过叶轮的旋转运动转化涡旋动能为液体的动能，从而实现液体的输送。
2.1离心泵的工作原理：离心泵通过转子（叶轮）的旋转，产生离心力，使液体产生加速，从而形成液体的动能。
当液体从进口进入离心泵后，经过叶轮的加速作用后，液体的能量增加，压力增大，然后沿着叶轮的离心方向被排出到出口。
离心泵的工作原理类似于离心离心甩干机，即液体在叶轮作用下产生离心力，排出到离心方向。
2.2容积泵的工作原理：容积泵通过叶轮的旋转运动改变排量，实现液体的吸入和排出。
容积泵的叶轮由一个或多个齿形构件组成，液体从进口处进入泵体后，由于叶轮旋转，使液体在齿间的容积不断变化，从而在吸入侧产生负压，将液体吸入，然后随着叶轮的旋转，将液体推送到排出侧。
容积泵的工作原理类似于人体的心脏泵，即通过不断变化的容积来吸入和排出血液。
矿山潜水泵强排系统设计与应用
矿山潜水泵强排系统设计与应用【摘要】煤矿井下潜水泵强排水系统是为更好地保证矿山安全生产，是在矿井井下正常工作排水系统瘫痪的情况下，能在井上地面启动控制的备用水泵。
能够提高矿山的应急救援能力，对保障矿山的安全生产具有最有意义。
【关键词】潜水电泵强排设计1 引言石家坡煤业矿井中央泵房主排水系统设置排水泵三台，能够满足20h排出矿井24h最大涌水量（355m3/h）的要求，符合国家安全生产监督管理总局令28号《煤矿防治水》文件规定的正常工作排水要求。
按《矿井防治水规定》第66条规定：水文地质类型复杂的矿井应在井底车场周围设置防水闸门，或者在正常排水系统基础上另外安设具有独立供电系统且排水能力不小于最大涌水量的潜水泵。
本矿井是受底板承压水威胁矿井，水文地质条件较复杂，矿井井田内褶曲构造较多，巷道布置需沿煤层布置（一般不能超挖底板），矿井辅助运输运输全部使用单轨吊运输，井底设置防水闸门难度较大，为此矿井安装了两台bqs350-200-220型大功率潜水泵作为矿井强排系统，两台潜水泵的电源引自地面供电系统的单独变压器。
为了保证潜水泵的安全可靠性运行，保证在出现险情时人员安全撤离保，能在地面启动水泵，监控水泵的状态，特提出在井下房设置水泵综合自动控制系统和在井上设置自动化排水装置。
提高矿井紧急遇险救援能力。
2 强排潜水泵排水系统的工作原理水泵房设置两台潜水泵形成应急抢险系统，根据潜水泵使用的实际工况应急抢险系统可以分为：应急待命状态、水泵检修状态、水泵试验状态和应急抢险状态四个状态，四个状态情况下工作原理如下：2.1 应急待命状态当潜水泵处于应急待命状态时，井下放水闸阀f-01和井下两个检修闸阀j-01与j-02处于关闭状态，井下水泵出口的矿用闸阀x-01、x-02和x-03处于可靠的打开状态。
地面出水管s-01、s-02和s-03电动闸阀处于关闭状态。
此时由井下的水泵综合控制柜采集井下水泵出口的矿用电动闸阀x-01、x-02和x-03的状态，水仓水位高度，潜水泵温度和压力，上传至地面调度指挥中心和地面强排控制室的工业计算机。
煤矿常用水泵技术参数
轴功率：36.3KW
相数：3相
扬程：50m
配用功率：45KW
汽蚀余量：（NPSH）r 28m
转速：1450转/min
效率：75%
实际排量：150 m3/h
37kw潜水泵（矿用隔爆型潜水排沙泵）ExdI
型号：BQS50-100-37/N
流量：50m3/h
功率：37KW
相数：3相
扬程：100m
电压：660V
频率：50HZ
转速：3000转/min
电流：42.2A
绝缘等级：F级
出水口径：65mm
重量：538KG
37kw潜水泵（矿用隔爆型潜水排沙泵）ExdI
型号：BQS-100-37
流量：60m3/h
功率：37KW
相数：3相
扬程：100m
电压：660V
频率：50HZ
转速：2860转/min
15928m长潜水泵矿用隔爆型潜污水电泵exdi功率带宽钢架吊挂固定通用输送机叶轮直径出口直径入口直径单级单吸离心泵精品资料型号
潜水泵技术特征
型号
流量（m3/h）
功率（KW）
扬程（m）
实际排量m3/h
出水口径(mm)
WQK25-10-2.2
25
2.2
10
BQW25-10-2.2/X
25
2.2
10
15
电流：42A
绝缘等级：F级
出水口径：80mm
重量：538KG
电机型号：YBS-37
龙口市矿山机械厂
潜水泵（矿用隔爆型潜水排沙电泵）ExdI
型号：BQS50-60-15
流量：50m3/h
功率：15KW
矿山排水设备的组成
矿山排水设备的组成矿山排水设备-般由水泵、电动机、启动设备、管路及其附件和仪表等组成，如图1-2-4所示。
水泵是把原动机械能传输给水的机械，叶轮是传输能量的主要零件。
滤水器5装在吸水管的最下端，其作用是过滤矿水屮的杂物，防止杂物进入水泵。
底阀6用于防止水泵启动前充灌的引水及停泵后的存水漏入吸水并。
底阀阻力较大，并常出现故障，所以，一些矿井采用无底阀排水。
矿山机械设备无底阀排水就是去掉底阀，减小吸水管路的阻力，并减少了底阀存在时的故障。
调节闸阀8安装在靠近水泵的出水管段上，用来调节水泵的扬程和流量；扁动水泵时(功率最小，以免电动机过载）和正常停泵时（以免水击水泵与管路）将该阀关闭。
逆止阀9安装在调节闸阀的上方，其作用是防止突然停泵时来不及关闭调节M阀而发生水击，以保护水泵和管路。
旁通管100(对有底阀的水泵）跨接在逆止阀和调节闸阀两端。
水泵启动前，可通过旁通管用排水宵中的存水向水泵充灌引水。
压力表15用来检测水泵出的压力。
真空表用来检测水泵入口处的真空度。
引水漏斗口用来充灌引水。
放气栓16是在充灌引水时排出水泵内的空气。
放水管12是在检修水泵和管路时，把排水管中的存水放入吸水井。
离心式水泵的工作原理图1-2-5所示为一单吸单级离心式水泵的结构示意阁。
它主要由叶轮1、泵轴、外壳3、轴承及吸水管4、排水管5等组成。
叶轮固定在泵轴上，随泵轴一起转动。
外壳3为一螺线形扩散室，吸水口和排水口分别与吸水管4和排水管5连接。
矿山机械设备水泵启动前，先向水泵充灌引水，灌满引水后，启动电动机。
电动机带动泵轴与叶轮旋转，叶轮内的水在离心力的作用下由叶轮入口流向叶轮出口，并经螺线形扩散室进入排水管被排出；同时，矿山机械设备在水被排出的叶轮进处形成真空（负压），吸水井中的水在大气压力作用下通过吸水管被压入叶轮入口，形成连续流动。
矿山排水设备概括
至少有两个：主、副水仓，以便清理时轮换使用。
水仓总容量:
《煤矿安全规程》规定为：
（1）正常涌水量在1000m3及其以下时，主要水仓的 有效容量应能容纳8h的正常涌水量。
四、水泵房：
（一）水泵房位置：在井底车场附近。其原因：
（1）运输巷道的坡度都向井底车场倾斜，便于矿水 沿排水沟流向水仓；
(二) 分段排水系统
将全矿涌水集中到几个水平，然后分别将水排至 地面。
1、单水平开采：
先将涌水排至井筒中间水仓，然后再由中间水泵 房的水泵将水排至地面。
2、多水平开采： （1）当各水平涌水量都较大时，则分别设置排水
设备，将各水平涌水分别排至地面。
（2）当下水平的涌水较小时，可将下水平涌水， 用辅助水泵排至上水平水仓中，然后由上水平主
其它型式：喷射式、水锤式等。
我国煤矿采用最多：离心式
少数采用：活塞式、喷射式水泵
二、矿用水泵工作原理
（三）水泵房结构尺寸
1．水泵房长度
n L0 1 (n +1) m
n——水泵台数；
L0——水泵机组(泵和电动机)的总长度，m，可查样 本；
l1——水泵机组的净空距离，一般为1．5～2m。
2．水泵房的宽度
b0 + b1 + b2 m
b0——水泵基础宽度，m；
b1——水泵基础边到轨道一侧墙壁的距离，一般为1．5～2m；
b2——水泵基础另一边到吸水井一侧墙壁的距离，一般为0．8～。
3．水泵房的高度
ห้องสมุดไป่ตู้
1）水泵房的高度应满足检修时起重的要求，一般为3～4．5m；
2）根据水泵叶轮直径确定：在D≥350时，取4．5m，并应设有能承受起重质量 为3～5t的工字梁，在D<350时，取3m，可不设起重梁。
MD型耐磨矿用排水泵性能表
MD型耐磨矿用排水泵性能表(二) Performa nee Chart返回产品描述MD型矿用排水泵MD型矿用排水泵MD系列矿用排水泵是我厂更新开发的产品，不仅效率高，汽蚀性能好，运行平稳可靠，而目普遍采用合金耐磨铸铁材料，适用于煤矿输送固体颗粒含量不大于1.5%，粒度小于0.5毫米的矿井水，以及类似的其它污水。
性能范围（性能参数）转速2980r/min 和1480r/min进口直径150〜250mm流量155 〜500m3/h扬程60〜1000m功率45〜1250kW主要用途适用于煤矿污水适用于类似的隧道、城市污水MD450-60X636045055039636033033.54.8778079504.2551.5 680625.8MD450-60X7MD450-60X83604505503604505504624203855284804403 773.5 804.8 7933.54.8778079588.2653.2 850730672.3735.3 850834.4MD450£0X9MD450-60X 10 36045055036045055059454049566060050033.54.833.54.8MD30043X2 MD30043X3 MD30043X4 MD30043X5 MD30043X6 MD30043X7 MD30043X8 MD30043X91982003601982003601982003601982003601982003601982003601982003601982003609586761431291141901721522382151902852582283333012663803443044283373422.84.35.52.84.35.52.84.35.52.84.35.52.84.35.52.84.35.52.84.35.52.81480 4.35.5MD200-26X2147200230545250 145044.55MD200-26X3 147 817780797780797380787380787380787380787380787380787380787380787678774 76756.3827.2 1050938.6840.3919.1 10501042.9708096105132144140176192175110150220220 300240210264 300288245308 360336280352 410 1635384315396 440 1780432293641435575505570MD型泵系卧式单吸多级分段式离心泵。
QK矿用强排水潜水泵
QK矿用强排水潜水泵一、QK矿用强排水潜水泵参数：1.流量范围：100m3/h～2200m3/h；2.扬程范围：85～1700m；3.矿用机井强排泵功率：55kW~4000kW；4.电压：380V、660V、1140V、3kV、6kV、10kV；5.转速：2850 r/min 1475r/min；6.频率：50Hz、60Hz。
二、QK矿用强排水潜水泵优势：1.矿用强排潜水泵稳定性高：泵及配套潜水电机设计使用条件前提是潜入水中工作。
如矿井发生透水事故、潜水泵的排水能力不受任何影响，矿井正常开采和淹井时均能正常使用。
2.矿用强排潜水泵节能、自动化程度高：地表单X供电，在地面即可实现多功能检测和控制。
电泵设多项管理保护，易于实行智能管理，远程操控。
3.矿用强排潜水泵机组可以立式，斜式，卧式使用：应对各种复杂矿井条件，较大程度的提高排水能力，避免排水死角，同时结合接力排水泵或浮筒装置完成抢险排水、追水的全过程、适用于各种井工矿及露天矿。
4.矿用强排潜水泵安装运行简单方便：潜水电泵系统对井下安装环境条件要求低，巷道基建施工量较小，立、卧、斜式运行均可，可因地制宜放置在适宜排水的地方，适用范围广。
三、QK矿用强排水潜水泵注意事项：1.装配前零部件应清理干净，处理毛刺，加工表面应涂油防锈，尤其接触部位，在泵轴螺纹处应涂以润滑油脂以防研咬，不锈钢件装配时涂以二硫化钼；2.轴瓦、衬套与壳体配制的骑缝螺钉不准高出该件的端面；3.制造厂在工作部分装配前，都要事行转子部件的试配，并进行跳动检查。
另外在试装轴螺母，园螺母时，在轴和调整套上对应于2—M 8处要划窝，在装泵时，螺钉应对准窝拧紧。
4.矿用强排潜水泵装配过程中，应随时检查转子的灵活，要求转子转动均匀、灵活。
5.在试装转子部件时，键与轴、叶轮都经试配，装工作部分时依次组装，在拆卸时，应记清原装配顺序，以利复原；6.在制造厂转子部件组装前，对叶轮需做动平衡；7.安装高度指叶轮处于流道对中位置时，轴下端平面至连接体法兰面（与电机联接端面）的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿山排水泵为深井提水的重要设备，即依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强，但水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。
同时，因运行稳定、安全系数高一级使用寿命长等，现被广泛应用。
一、型号种类
1、QKSG系列潜水电泵
由充水式潜水电机和多级离心泵组成，装在吸罩内潜入水中工作。
这种潜水电泵较传统离心泵和深井泵具有使用维护方便，运行安全可靠，性能稳定，震动噪音小，效率高等优点，改善了泵房通风散热条件，有利环保，运行费用低，可实行自动控制，对水位落差大及有水患威胁的地方更有独特的优点，由于电机工作时充满清水，在任何情况下都不会产生电火花引爆瓦斯，属矿用一般安全型设备。
为煤炭、冶金、电力、城建、自来水及地下水开发等部门提供一种新型排、
取水设备。
2、QKSG型潜水电泵
具有两个吸入口，将两组叶轮背靠背地对向分布，实际上是二台多级泵并联连接，各有其吸水口(一个在上部，一个在下部)。
由于两组叶轮数量相等、方向相反，其产生的水推力大小相等方向相反，理论上讲总轴向水推力为零。
3、QKSG-D型潜水电泵
只有一个吸水口，两组叶轮也是背靠背对向分布。
当泵扬程需叶轮总级数为偶数时，每组叶轮数量相等，方向相反，轴向水推力也为零。
当泵扬程需叶轮级数为奇数时，则下泵叶轮多一级，此时下泵末级叶轮被设计为有平衡孔的平衡叶轮。
平衡叶轮产生的水推力，基本上被消除。
于是产生轴向水推力的两组叶轮仍然数量相等、方向相反，总的轴向力基本上为零。
轴向力为零，推力轴承载荷轻，寿命长，运行可靠。
是本系列潜水电泵重要技术特征。
4、QKSG潜水电机
充水式三相异步电动机，功率≥600kw时，在其转子下端设有一小泵轮，它使电机内部充水循环以便对电机进行冷却；功率<600kw时，转子上带螺旋水槽，同样使充水循环以利电机散热。
本电机属KY(矿用一般)型电机，动力电缆为4芯电缆，其中一芯为接地；信号电缆为8芯电缆，其中4芯为温度,2芯为水位,2芯备用。
QKSG型系列潜水电泵曾荣获国家优质产品"金质奖"并多次获得国家和部、省科技进步奖。
供货范围：潜水泵、潜水电机、控制柜及自控系统、逆止阀、闸阀、动力电缆、信号电缆、专用工具。
二、使用条件
1、电源要求：
(1)额定电源电压380v(660v、3000v、6000v)±5%频率为50Hz或者60Hz ±l%(根据用户要求定制)，电机终端额定电压应保证在额定电压的允许偏差范围之内。
(2)变压器的负载功率不应超过其容量的75%。
(3)变压器距离井口较远时，应考虑输电线路的线压绛，对于功率大于45KW 的电机，要求变压器到井口距离不超过20米。
大于20米时，要求输电线规格比配套电缆大两个等级，并考虑线压绛。
2、设备的保护：
水泵的控制设备一定要有短路、缺相、过流、过载保护功能，并确保在安装时将整定值调整到运行稳定，保护灵敏的位置。
该步骤非常重要，请安装调试员务必谨慎负责的去调整。
3、水质的要求：
(1)一般无腐蚀性清水
(2)水中含沙量不大于0.01%
(3)酸碱度PH值在6.5-8.5的范围内
(4)水中氯粒子含量不大于400mg/L
(5)硫化氢含量不大于1.5mg/L
(6)水温不高于20，C
(7)电机腔内必需充满蒸馅水(或洁净的清水)
(8)水泵的首级叶轮至少浸入动水位3米以下，电泵机组浸入静水位以下不得大于70米，电机底部距离井底不得小于5米
4、井筒要求：
正直、光滑、不得有凸起或井管错位现象，井管内径不小于相应的机座号。
5、使用形式的要求：
立式使用。
(如需要卧用或其他形式的使用请提前告知制造厂家做相应的调整。
注:喷泉泵为卧式使用。
)
以上就是有关矿山排水泵的一些简单介绍，希望对大家进一步的了解有所帮助。
