Xsteel实例教程3天从入门到实战
个人学习XSTEEL笔记
功能完善1，profdb：是包含所有截面的数据库。
2，matdb.bin：是包含所有材质数据库,3，出图一定要固定尺寸!!3，图纸视图XS_OPEN_DRAWINGS_MAXIMIZED值设为TRUE，使图纸始终保持最大化。
4，图纸视图-XS-DRAWING-CHECK-VIEW-FRAME-AFTER-EDIT(值为UPDATE)5，更改轴线颜色：XS_GRID_COLOR = <Red> <Green> <Blue> （0~1之间设置）6，尺寸点捕捉错误的问题：工具——高级选项——尺寸标注：全局——XS_DONOT_CHECK_DIMENSION_POINT7，8，、在C:\TeklaStructures\13.0\bat\user\user.bat单击右键编辑，如下图添加变量setXS_UEL_IMPORT_FOLDER=C:\TeklaStructures\13.0\environments\china\components\..，这样就将这个文件夹里的自定义节点设置成为自动加载到TS中。
9，profitab.inp为修改截面型材库前缀的文件。
10，C:\Documents and Settings\wsy\Application Data\Tekla Structures\16.1\UserSettings 该路径为xsteel用户自定义变量所在的目录。
11，XS_STANDARD_STIFFENER_WIDTH_TOLERANCE用于定义由腋(40)、加劲肋(1003) 和多重加劲(1064) 创建的加劲肋板的实际宽度与标准宽度之间的公差。
应以毫米为单位输入值。
默认情况下，此高级选项设置为10。
12，XS_DEFAULT_FONT_SIZE用于设置默认字体大小（建模）。
输入字体大小作为开关. 13，_MULTIDRAWING_REMOVE_VIEW_LABEL_GAP设置为TRUE 可删除多件图中图纸视图标签和图纸视图之间不需要的空白。
xsteel塔演示
创建一个新模型
双击轴线读取TOWER GRID 设置 修改轴线如下：
单击轴线，右键选择创建视图-沿着轴线
创建基础并读取如图所示的设置
使用节点S63 读取“Typical tower Base” 设置，选择A和1轴线的交点。
使用节点S63 读取“Typical tower Base” 设置，选择A和1轴线的交点。
使用S66 号节点读取“TYPICAL BRACING MID” 和 “TYPICAL BRACING TOP” 设置，选择中部和顶部的两个角钢，按鼠标中键结束命令。
将交叉角钢拆分成4段，使用169号节点中的 standard设置创建节点。
使用号节点读取RSA200 设置并应用到底部的角钢拼接处，其它地方读取相应 的设置，创建这些节点。
使用节点读取 “Typical tower APEX” 设置，选择 A轴线和1轴线交点处第二节 角钢的顶点如图所示：
使用节点读取 “Typical tower APEX” 设置，选择 A轴线和1轴线交点处第二节 角钢的顶点如图所示：
使用S66 号节点读取“TYPICAL BRACING BASE” 设置，选择底端的两个角钢， 按鼠标中键结束命令。
使用87 号和11 号节点，读取 相应的设置，创建节点。
使用复制旋转 到其它三个面
下面是关于塔节点的一 些帮助说明
使用节点S63 读取“Typical tower Base” 设置，选择A和1轴线的交点。
使用节点读取 “Typical tower TOP” 设置，选择 A轴线和1轴线交点处角钢的顶 点如图所示：
使用节点读取 “Typical tower TOபைடு நூலகம்” 设置，选择 A轴线和1轴线交点处角钢的顶 点如图所示：
xsteel某车间建模过程PPT课件
图标，在查找栏输入“146”：
14
在查找结果中双击146号节点，打开属性对话框：
15
16
17
18首先我们先来看9-16/15号节点的做法，该节点可以使用185号节点来完成：
按Ctrl+F组合键或者单击
图标，在查找栏输入“185”：
22
23
24
由于9-16/15号节点只是螺栓孔间距和连接板的厚度不同，都可以使用185 号节点来完成。只需要保存不同属性设置，就可以分别创建这些节点：
干燥车间Tekla建模
1
创建一个新模型
2
双击轴线，修改属性如图所示
3
单击轴线，右键选择创建视图-沿着轴线
4
双击创建柱
图标，修改属性如图所示，单击确认退出对话框。
5
单击创建柱图标，点击1/A轴线交点，柱子被创建了 单击柱子，右键选择复制将柱子复制到相应的位置。
6
接下来创建梁，由于梁的截面都不是轧制型钢，需要先添加这些截面到截 面库中：
42
43
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
44
结束语
感谢聆听
不足之处请大家批评指导
25
26
详细节点帮助如下：
27
28
29
30
31
32
33
34
35
36
37
38
39
40
焊接：Tekla软件中构件的组成是由焊缝连接的 示例：下图中加劲肋和梁作为一个构件出图，需要添加焊缝：
TeklaStructuresXsteel学习教程160集高速下载
TeklaStructuresXsteel学习教程160集高速下载Tekla Structures Xsteel学习教程160集教程，好教程极少，值得珍惜第001课：Xsteel软件简介第002课：Xsteel软件安装和免费注册方法步骤第003课：Xsteel软件工具栏的认识一第004课：Xsteel软件工具栏的认识二第005课：Xsteel软件工具栏的认识三第006课：Xsteel软件工具栏的认识四第007课：Xsteel软件工具栏的认识五第008课：Xsteel轴线视图的创建第009课：Xsteel软件系统节点讲解一第010课：Xsteel软件系统节点讲解二第011课：Xsteel软件系统节点讲解三第012课：Xsteel软件系统节点的衍化第013课：Xsteel软件高级设置及螺栓的创建第014课：Xsteel软件自定义节点一第015课：Xsteel软件自定义节点二第016课：Xsteel软件自定义节点三第017课：Xsteel软件自定义节点INP文件的编辑第018课：Xsteel添加材质库和型钢库一第019课：Xsteel添加材质库和型钢库二第020课：Xsteel软件平台模型和清单第021课：Xsteel轴线、视图的创建及参数设置第022课：Xsteel自定义门钢型材第023课：Xstee特殊材质的添加第024课：Xstee自定义螺栓、螺钉等紧固件第025课：Xstee门钢编号规则详讲第026课：Xstee系统选项设置第027课：Xsteel门钢柱的创建思路技巧讲解第028课：Xsteel吊车梁牛腿的创建思路技巧讲解第029课：Xsteel门钢梁的创建思路技巧讲解第030课：Xsteel抗风柱的创建思路技巧讲解第031课：Xsteel门钢屋面檀条的创建思路技巧讲解第032课：Xsteel门钢檀条节点详讲第033课：Xsteel门钢墙面檀条的创建思路技巧讲解第034课：Xsteel门钢柱脚节点详讲第035课：Xsteel抗风柱侧檀条的创建思路技巧讲解第036课：Xsteel门窗框架及其节点的创建思路技巧讲解第037课：Xsteel 门钢拉条的创建思路技巧讲解第038课：Xsteel 门钢拉条的创建思路技巧讲解第039课：Xsteel 搭建门式钢架三维建模第一节第040课：Xsteel 搭建门式钢架三维建模第二节第041课：Xsteel 搭建门式钢架三维建模第三节第042课：Xsteel 搭建门式钢架三维建模第四节第043课：Xsteel 搭建框架结构三维建模第五节第044课：Xsteel 搭建框架结构三维建模第六节第045课：Xsteel 搭建门式钢架和框架结构三维建模第七节第046课：Xsteel 搭建门式钢架和框架结构三维建模第八节第047课：Xsteel 搭建门式钢架和框架结构三维建模第九节第048课：Xsteel 搭建门式钢架和框架结构三维建模第十节第049课：Xsteel 搭建门式钢架和框架结构三维建模第十一节第050课：Xsteel 门式钢架和框架结构材料清单生成第十三节第051课：Xsteel 工程出图详细讲解第十四节第052课：Xsteel 工程出图详细讲解第十五节第053课：Xsteel 工程出图详细讲解第十六节第054课：Xsteel 工程出图详细讲解第十七节第055课：Xsteel 工程出图详细讲解第十八节第056课：Xsteel 管桁架结构三维建模案例讲解一第057课：Xsteel 管桁架结构三维建模案例讲解二第058课：Xsteel 门式钢架和框架结构自定义节点运用第059课：Xsteel 柱底节点参数化第060课：Xsteel 节点参数化第061课：Xsteel 组件参数化第062课：Xsteel 清单模板创建第063课：Xsteel 材料表模板创建一第064课：Xsteel 材料表模板创建三第065课：Xsteel 材料表（H型钢拆成三块板）模板创建四第066课：Xsteel 材料表（螺栓表）模板五第067课：Xsteel 图框模板创建一第068课：Xsteel 图框模板创建二第069课：Xsteel 图纸的布局第070课：Xsteel 数控切割套料与CNC程序的自动生成方法第071课：Xsteel 典型复杂异形结构三维建模思路技巧一第072课：Xsteel 典型复杂异形结构三维建模思路技巧二第073课：Xsteel 典型复杂异形结构三维建模思路技巧三第074课：Xsteel 关于出图编号的思路技巧讲解一第075课：Xsteel 关于出图编号的思路技巧讲解二第076课：Xsteel 图纸克隆与注意事项第077课：Xsteel 图纸模板与属性的克隆第078课：Xsteel 软件安装与多用户服务器配置问题第079课：Xsteel 双多图框定义具体设置第080课：Xsteel宏的应用与开发一第081课：Xsteel宏的应用与开发二第082课：Xsteel图纸的输出及状态编号的应用第083课：Xsteel过滤的妙用补充讲解第084课 Xsteel 综合实例讲解一第085课 Xsteel 综合实例讲解二第086课 Xsteel 综合实例讲解三第087课 Xsteel 综合实例讲解四第088课 Xsteel楼梯栏杆案例一第089课 Xsteel楼梯栏杆案例二第090课 Xsteel门刚建模案例第091课 Xsteel自定义截面案例一第092课 Xsteel自定义截面案例二第093课 Xsteel自定义型材(变截面第094课 Xsteel图纸中的螺栓第095课 Xsteel球体的创建一第096课 Xsteel球体的创建二第097课 Xsteel实心球制作第098课 Xsteel系统截面制作球第099课：XSTEE环形制作实例第100课 Xsteel门式钢架建模（与CAD的组合使用）一第101课 Xsteel门式钢架建模（与CAD的组合使用）二第102课 Xsteel多件图的创建技巧一第103课 Xsteel多件图的创建技巧二第104课 Xsteel多件图的创建技巧三第105课：Xsteel布置图、构件图、零件图、多件图的创建补充讲解第106课：Xsteel图纸开关补充详讲一第107课：Xsteel图纸开关补充详讲二第108课：Xsteel图纸开关补充详讲三第109课：Xsteel图纸开关补充详讲四第110课：Xsteel图纸开关补充详讲五第111课：Xsteel图纸开关补充详讲六第112课：Xsteel图纸开关补充详讲七第113课：Xsteel图纸开关补充详讲八第114课：Xsteel符号编辑器第115课：Xsteel镜像对编号的影响第116课：Xsteel修改型材库第117课：Xsteel螺栓数据库第118课：XSTEE各类Xsteel文件属性一第119课：XSTEE各类Xsteel文件属性二第120课：XSTEE创建索引平面第121课：XSTEE参数化节点实例一第122课：XSTEE参数化节点实例二第123课：XSTEE参数化节点实例三第124课 Xsteel自定义型材(变截面)案例第125课 Xsteel建模顺序对图纸的影响第126课：Xsteel13.0 图纸开关1及图纸快捷方式第127课：Xsteel安装图的生成思路及图纸的一分为二第128课：Xsteel避免构件安装错误的三种方法第129课：Xsteel学员问题解答之一第130课：Xsteel学员问题解答之二第131课：Xsteel学员问题解答之三第132课：Xsteel学员问题解答之四第133课：Xsteel后续教程多用户第134课：Xsteel工程设置第135课：Xsteel接口及多用户第136课：Xsteel图纸开关第137课：Xsteel图纸开关及图纸快捷方式第138课：Xsteel模板后续一第139课：Xsteel模板后续二第140课：Xsteel模板及布局后续三第141课：Xsteel环境变量一第142课：Xsteel环境变量二第143课：Xsteel螺栓库及扩充自定义属性对话框第144课：Xsteel（16.0版本）系统文件介绍一第145课：Xsteel（16.0版本）系统文件介绍二第146课：Xsteel（16.0版本）系统文件介绍三第147课：Xsteel（16.0版本）Xsteel菜单介绍一第148课：Xsteel（16.0版本）Xsteel菜单介绍二第149课：Xsteel（16.0版本）Xsteel菜单介绍三第150课：Xsteel（16.0版本）Xsteel菜单介绍四第151课：Xsteel（16.0版本）Xsteel菜单介绍五第152课：Xsteel（16.0版本）Xsteel节点介绍一第153课：Xsteel（16.0版本）Xsteel节点介绍二第154课：Xsteel（16.0版本）Xsteel节点介绍三第155课：Xsteel（16.0版本）Xsteel节点介绍四第156课：Xsteel（16.0版本）图纸介绍一第157课：Xsteel（16.0版本）图纸介绍二第158课：Xsteel（16.0版本）图纸介绍三第159课：Xsteel（16.0版本）图纸介绍四第160课：Xsteel（16.0版本）图纸介绍五。

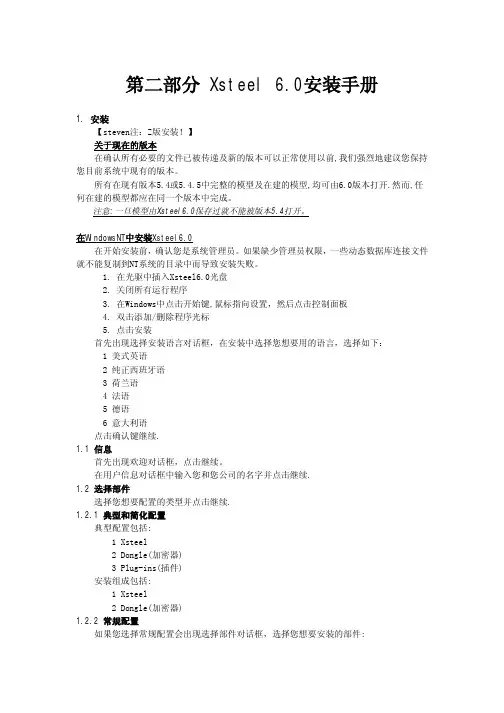

xsteel手册
第二部分 Xsteel 6.0安装手册1. 安装【steven注：Z版安装！】关于现在的版本在确认所有必要的文件已被传递及新的版本可以正常使用以前,我们强烈地建议您保持您目前系统中现有的版本。
所有在现有版本5.4或5.4.5中完整的模型及在建的模型,均可由6.0版本打开.然而,任何在建的模型都应在同一个版本中完成。
注意:一旦模型由Xsteel6.0保存过就不能被版本5.4打开。
在WindowsNT中安装Xsteel6.0在开始安装前，确认您是系统管理员。
如果缺少管理员权限，一些动态数据库连接文件就不能复制到NT系统的目录中而导致安装失败。
1. 在光驱中插入Xsteel6.0光盘2. 关闭所有运行程序3. 在Windows中点击开始键,鼠标指向设置，然后点击控制面板4. 双击添加/删除程序光标5. 点击安装首先出现选择安装语言对话框，在安装中选择您想要用的语言，选择如下：1 美式英语2 纯正西班牙语3 荷兰语4 法语5 德语6 意大利语点击确认键继续.1.1 信息首先出现欢迎对话框，点击继续。
在用户信息对话框中输入您和您公司的名字并点击继续.1.2 选择部件选择您想要配置的类型并点击继续.1.2.1 典型和简化配置典型配置包括:1 Xsteel2 Dongle(加密器)3 Plug-ins(插件)安装组成包括:1 Xsteel2 Dongle(加密器)1.2.2 常规配置如果您选择常规配置会出现选择部件对话框，选择您想要安装的部件:1 Xsteel2 Multi-User Server (多用户服务器)3 Dongle Drivers(加密器驱动程序)4 Plug-ins(插件)5 Plate nesting（板的嵌套）本对话框也提供工具来检查磁盘是否有足够的空间来安装Xsteel。
当您想要编制自己的宏指令并连接时，Developers kit(开发者工具包)应被选中。
Plug-ins(插件)是附加计费部件，并不包含在基本的Xsteel中。

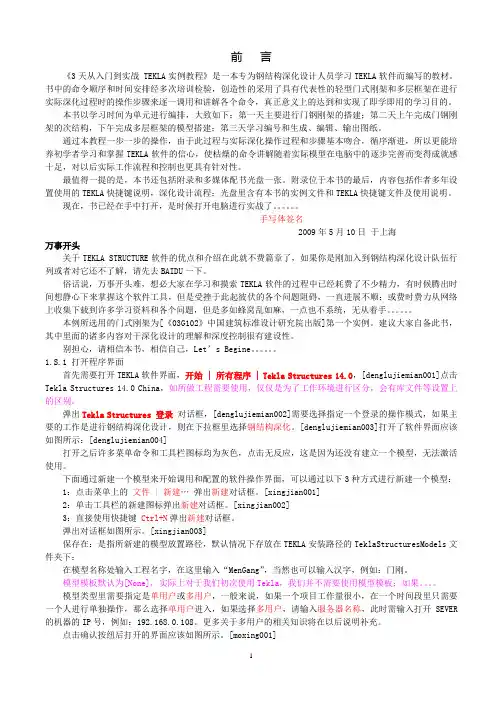

Xsteel实例教程3天从入门到实战
前言《3天从入门到实战 TEKLA实例教程》是一本专为钢结构深化设计人员学习TEKLA软件而编写的教材。
书中的命令顺序和时间安排经多次培训检验，创造性的采用了具有代表性的轻型门式刚架和多层框架在进行实际深化过程时的操作步骤来逐一调用和讲解各个命令，真正意义上的达到和实现了即学即用的学习目的。
本书以学习时间为单元进行编排，大致如下：第一天主要进行门钢刚架的搭建；第二天上午完成门钢刚架的次结构，下午完成多层框架的模型搭建；第三天学习编号和生成、编辑、输出图纸。
通过本教程一步一步的操作，由于此过程与实际深化操作过程和步骤基本吻合，循序渐进，所以更能培养初学者学习和掌握TEKLA软件的信心，使枯燥的命令讲解随着实际模型在电脑中的逐步完善而变得成就感十足，对以后实际工作流程和控制也更具有针对性。
最值得一提的是，本书还包括附录和多媒体配书光盘一张。
附录位于本书的最后，内容包括作者多年设置使用的TEKLA快捷键说明，深化设计流程；光盘里含有本书的实例文件和TEKLA快捷键文件及使用说明。
现在，书已经在手中打开，是时候打开电脑进行实战了。
手写体签名2009年5月10日于上海万事开头关于TEKLA STRUCTURE软件的优点和介绍在此就不费篇章了，如果你是刚加入到钢结构深化设计队伍行列或者对它还不了解，请先去BAIDU一下。
俗话说，万事开头难，想必大家在学习和摸索TEKLA软件的过程中已经耗费了不少精力，有时候腾出时间想静心下来掌握这个软件工具，但是受挫于此起彼伏的各个问题阻碍，一直进展不顺；或费时费力从网络上收集下载到许多学习资料和各个问题，但是多如蜂窝乱如麻，一点也不系统，无从着手。
本例所选用的门式刚架为[《03G102》中国建筑标准设计研究院出版]第一个实例。
建议大家自备此书，其中里面的诸多内容对于深化设计的理解和深度控制很有建设性。
别担心，请相信本书，相信自己，Let’s Begine。
1.S.1 打开程序界面首先需要打开TEKLA软件界面，开始 | 所有程序 | Tekla Structures 14.0，[denglujiemian001]点击Tekla Structures 14.0 China，如所做工程需要使用，仅仅是为了工作环境进行区分，会有库文件等设置上的区别。
TeklaStructuresXsteel培训内容
Tekla Structures (Xsteel) 培训1. Tekla Structures(xsteel) 介绍。
2. 新建模形。
3. 认识建模界面。
4. 创建轴线。
5. 创建视图。
6. 仓U建柱(方管柱、圆管柱、H型柱)；创建梁(直梁、折梁、弧梁、斜支撑、组合截面)；创建多边形板、螺栓、螺栓孔。
7. 创建辅助点、线、圆。
8. 构件的拆分、组合、切割、接合。
9. 节点组装。
10.碰撞校核与校核模型。
11.构件编号：编号设置、编号前准备、修改编号。
12.清单生成：构件清单、构件零件清单、螺栓清单、材料清单13.图纸布局、图纸属性设置。
14.生成构件图。
尺寸、构件号、剖面。
15.认识图纸界面、图纸列表。
16.视图属性设置。
17.生成整体布置图，生成尺寸、构件号、剖面。
打印图纸，在CAD中处理。
18.19.模型文件夹简单介绍。
1. Tekla Structures(xsteel) 介绍。
xsteel 是Tekla 公司出品的钢结构详图设计软件。
可以3D建模，生成节点，生成图纸，生成数控NC程序。
可以与其它程序进行数据交换，生成CAD模型，网页模型供察看。
2. 新建模形：新建模型的两种方法：a: 文件-新建；b: 复制旧模型，显示全部，ctrl+A 全选，delete 删除。
3. 认识建模界面a: 菜单b: 工具条，调出工具条。
c: 节点工具系列！d:ctrl+k 取消迷你工具栏。
4. 创建轴线。
建模菜单，创建轴线亏爭为standard0.00 1200,00 1500.00 1200,00 2700.000.00 3450.00 2050.00standardEJxMr2000.00 2000.00 0.002000.00 2000.00 [7]ro0.00[7]Z00-00蛊性(21恿性袖逐面.:17/厂5. 创建视图。
双击创建基本视图按钮，在属性中输入标高“ PL-0.450 -450.00 > 5680.00睡串.'票怕右边/上郎在坐标中输入“ -450同理创建2.850层、5.680层视图再创建一个-450标高的平面视图，命名为3D,深度向下100000.00,向上100000.00。
XSTEEL学习技巧
XSTEEL.13建模一、坐标轴定位：X00.00 5000 4X6000 5000 Y 0.002X7000 Z 0.00 5500 6215X 1234567 Y ABC Z 0+5.500+6.215二、构件模型：GZ用GZ模型 L用梁模型GZ底板：基础板1047GZ端头板：144屋脊端板：41XG板：105SC：抗风支撑加劲板多边形板XG 梁板檩条：冷弯卷边搭接1、如何修改xsteel13.0的背景色工具-高级选项-模型视图xs_BACKROUND_COLOR1xs_BACKROUND_COLOR2xs_BACKROUND_COLOR3xs_BACKROUND_COLOR4代表屏幕四个角的色值(从0 到1)定义颜色。
使用0.0 0.0 0.0定义黑色背景，而 1.0 1.0 1.0 定义白色背景。
对于单色背景，将四个角的颜色值设置为相同的。
重新打开试图以使修改起作用。
默认值：0.98 0.98 0.992、改变图纸界面背景颜色10.0以前的版本：在USER.BAT这个文件里面加上这行: setXS_BLACK_DRA WING_BACKGROU ND=TRUEUSER.BAT路径:X:\TeklaStructures\10.0\bat\user以后的版本:bat ----environment---在所使用的环境下，右键---编辑将rem set XS_BACKGROUND_COLOR=0.0 0.0 0.0改为1.0 1.0 1.03、xsteel 13.0为什么必须插上网线才可以运行因为xsteel 13.0需要网络支持。
可以通过安装虚拟网卡来实现，系统里自带，或安装一个虚拟网卡的小程序1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件PROFDB.BIN，它记录了你的截面信息。
你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\c hina\profil2、如何使用参考模型？在下拉菜单属性――钢结构――参考模型里设置好参考模型的路径和文件名，再到零件――参考对象里把它导进来。
使用经验xsteel
1.快捷键CTR+P--立体与平面视图的转换CTR+TAB--各个视图之间的转换如何旋转模型视图？需要将三维模型视图的属性改成渲染，然后用CTR+鼠标中键，此时CTR+1/2/3/4，不同的颜色显示也可以用。
A--设置视图为工作平面CTR+R--视图中心设置CTR+I打（开模型视图列表)CTR+B--出报告（带C的为中文)CTR+H（状态设置快捷键）O （正交）SHIFT+A 显示和隐藏尺寸线上的钉子C 窗口垂直平铺CTR+L 打开图纸列表A4纸：297x210 A3纸：420x297隐藏工作区域设置：CTR+E(高级选项快捷键)2.冷弯薄壁板如何绘制？（百叶窗等）3.图纸标题及公司名称4.图纸尺寸用字母代替5.截面填充6.t ekla runtime error1、一般是VC+运行库不完整造成。
去逐个安装（装完一个试一下）Microsoft Visual C++ 2005Microsoft Visual C++ 2005 SP1Microsoft Visual C++ 2008Microsoft Visual C++ 2008 SP1Microsoft Visual C++ 2010Microsoft Visual C++ 2010 SP12、如果所有运行库都安装完毕依然弹出错误提示那么将teklastructures.exe加入数据执行保护，具体作法：右键我的电脑（或计算机），属性——选择高级系统设置——选择”高级“选项卡——选择”性能“栏的设置——在数据执行保护里面，选择为除下列选定程序之外的所有程序和服务启动DEP然后定位到你的程序安装路径，选择teklastructures.exe然后确定，最后重启系统2.xsteel中【文件】下的【输入参考模型】和【输入】的区别？【输入参考模型】是输入到xsteel中的模型为参考模型，无法编辑，只是用来检查各专业之间是否有碰撞（比如将设备和管线作为参考模型输到steel)【输入】是将实体模型输入到XSTEEL,此模型可以在xteel中进行编辑，然后利用xteel出图5.xsteel是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑——复制——从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。
Xsteel高级培训教材
Xsteel 高级培训内容提纲● 课程安排介绍1. Xsteel 多用户的设置2. Xsteel 建模的设置□ 有关Xsteel 建模前的设置★有关编号设置★有关轴线的设置★钢柱、钢梁建模的编号及应当注意的问题★定义截面★定义截面的应用（制作球节点实例）□ 螺栓的设置及应注意的问题□ 高级建模★自定义节点制作（电渣焊示例）★参数化节点的制作（电渣焊示例）★自动化连接设计步骤★自动化连接设计步骤示例3．图纸□ 编号、检查和模型的碰撞校核□ 构件的状态号的设置和应用□ Key play的创建□ 图纸复制□ 图纸中标高的创建□ 模型修改对图纸的影响□ 图纸中CAD 图型的引用□ 指立距离的标注□ 图纸目录的失存4. 模板□ 模板成分□ 模板用户界面，菜单功能□ 模板的规则，函数，语法。
□ 报表成分□ 模板和报表讲解示例5．系统□ 多用户编号设置□ 多用户常见问题和解决办法□ 多用户维护过程6．符号编辑器□符号编辑器用户界面，菜单功能□制作符号示例7．Xsteel与CAD 出图8. 综合讨论Xsteel 在建模和出图中常见的问题。
第一章Xsteel 多用户的设置第一节．关于Xsteel 多用户的设置在Xsteel 多用户的设置中可以通过安装时设置主机，也可通过系统安装文件夹里的文件来设置，一般修改路径为C:\Teklastructures 10.1\10.0\bat\teklastructures.bat 里的teklastructures.bat 这个文件。
右击编辑会打开这个文件。
找到这句话if "%3"=="multi" set XS_SERVER=tcpip:Paul,1238修改这句话里面的Paul 并将其设定为主机名称。
再找到开始\程序\ Tekla structures10.1\Server\ Tekla structures Server 里的Tekla structures Server这个文件打开它的属性。
xsteel初高级攻略(最全最详细)
x-steelXsteel简介Tekla Structures 别名(Xsteel)xsteelXsteel是芬兰Tekla公司开发的钢结构详图设计软件，它是通过首先创建三维模型以后自动生成钢结构详图和各种报表。
由于图纸与报表均以模型为准，而在三维模型中操纵者很容易发现构件之间连接有无错误，所以它保证了钢结构详图深化设计中构件之间的正确性。
同时Xsteel自动生成的各种报表和接口文件(数控切割文件)，可以服务(或在设备直接使用)于整个工程。
它创建了新方式的信息管理和实时协作。
Tekla公司在提供革新性和创造性的软件解决方案处于世界领先的地位。
Tekla产品行销60多个国家和地区，在全世界拥有成千上万个用户。
Xsteel是世界通用的钢结构详图设计软件，使用了它就奠定了与国际接轨的基础。
事实上已经有相当数量的用户提出必须用Xsteel建模出图，尽快掌握和使用Xsteel已是我们首要任务。
一、作业流程1、设置轴线；2、设置或建立工作视图；3、3a产生初步布置图；建立主构件、次构件；4、建立节点或细部；5、执行编号；6、修改布置图，产生构件图及零件图；7、产生报表；8、输出CAD图档或DXF檔。
二、注意事项1、设置轴线：a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL软件轴线设置，键入正确数据建立之。
b、检查动作：输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。
c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。
2、设置或建立工作视图：a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。
b、检查动作：①检查视图属性设置是否合适。
（含过滤条件是否设置合理）②查看工作视图命名是否正确。
③查看视深是否正确。
④查看平面与立体设置是否恰当等。
c、事前准备：①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。
Tekla-X-steel入门操作技巧
X-steel入门操作技巧摘要：Xsteel是芬兰Tekla公司开发的钢结构详图设计软件，它是通过首先创建三维模型以后自动生成钢结构详图和各种报表。
由于图纸与报表均以模型为准，而在三维模型中操纵者很容易发现构件之间连接有无错误，所以它保证了钢结构详图深化设计中构件之间的正确性。
Xsteel是世界通用的钢结构详图设计软件，使用了它就奠定了与国际接轨的基础。
事实上已经有相当数量的用户提出必须用Xsteel建模出图，尽快掌握和使用Xsteel已是我们首要任务。
对于初学者，掌握一些操作技巧及快捷方式对以后的工作会有很大的帮助。
关键词：Xsteel、操作经验、模型。
1X-steel模型简介Xsteel是一个三维智能钢结构模拟、详图的软包。
用户可以在一个虚拟的空间中搭建一个完整的钢结构模型，模型中不仅包括结零部件的几何尺寸也包括了材料规格、横截面、节点类型、材质、用户批注语等在内的所有信息。
而且可以用不同的颜色表示各个零部件，它有用鼠标连续旋转功能，用户可以从不同方向连续旋转的观看模型中任意零部位。
这样观看起来更加直观，检查人员很方便的发现模型中各杆件空间的逻辑关系有无错误。
在创建模型时操作者可以在3D视图中创建辅助点再输入杆件，也可以在平面视图中搭建。
Xsteel是世界通用的钢结构详图设计软件，使用了它就奠定了与国际接轨的基础。
事实上已经有相当数量的用户提出必须用Xsteel建模出图，尽快掌握和使用Xsteel已是我们首要任务。
2新建模型的轴线及视图操作技巧1)每一个模型都必须有唯一名称。
Xsteel 不允许模型名称重复。
模型名中不要使用特殊的字符。
2)在起始处使用 0 来代表 (0,0) 坐标处的轴线，并使用空格作为坐标的分隔符。
在坐标字段中，最多可以输入 1024 个轴线字符。
3)标签是显示在视图中的轴线的名称。
X 字段中的名称与平行于 y 轴的轴线关联，反之亦然。
Z 字段是平行于工作平面的水平面的名称。
tekla-xsteel入门教程
在学习tekla--Xsteel时:1.思维方式不能停留在CAD上,CAD的命令比较简单直观,一个命令只能作一件事,你只能忠实的执行它.而Xsteel是一个人机对话的过程,在整个建模和出图的过程中,你都必须为事先预定的目标和效果而考虑怎样对付和设定"对话框".2.在CAD中,编号也是自由的,你想怎么编就怎么编,但随机错误也大.在Xsteel中编号是一个有系统的工程,它绝对不会发生错误!3.在学习Xsteel的初期阶段,往往碰到困难就想回到CAD中解决,总是恋恋不忘CAD,有一种学不下去的感觉,影响学习Xsteel的兴趣及进程.4.Xsteel软件它是一个系统化软件,自己必需事先有一定的整体安排,比如构件和零件的编号,图面的排版,尺寸如何标注!标签是用本公司还是客户的,构件和零件如何表达更合理等.要做模板,要修改环境文件及变量等,这些都要事先设置好.看起来很繁琐但事后就轻松了.5.不必在节点上花费很大的精力研究它,它的节点适合国外的标准作法,只有十几个节点可直接用于中国的情况.在我国节点设计的连接方式没有规程,因此同一个办公室的同一个设计组同一个工程同一类连接杆件,就可设计出不一样的节点,他们想怎么做都可以! 因此当你需要用那个节点时再去研究它,即学即用,学起来快,记的又牢,节省不少时间!6.任何一种软件都不是万能的,软件的使用只是学习的问题,但在结构软件中,要想真正掌握好恐怕还需要其它相关知识和空间想象力.因为图纸质量的优劣代表制图人员素质高低.7.扬长避短,Xsteel软件擅长作框架结构,厂房结构,通廊,桁架等结构,特别擅长做多高层结构,对弧形结构做起来比较慢,对空中任意结构几乎不便解决.因此根据工程项目具体情况不要强求在Xsteel中建模出图.8.图纸必须跟着模型走,当有修改时图纸会自动更新,但可以在CAD中标注焊缝和重新排版图面.有的人习惯在CAD中修改图纸,这样多次修改后,图纸和模型就不相符了,对以后的统计报告真实性大打折扣.9.大家都希望相同的构件编号相同,这样可减少出图量.但在建模的过程中由于手法的不同(特别几个人在多用户模式下)可能同一个构件编出的号不相同.比如一块板就有多种作法:a 用梁生成,b用柱生成,c用多边形生成,d用镜像或复制生成,e用节点生成等.它们的属性都不相同,如果相同构件中分别有它们存在,构件编号就不可能相同,因此大家应统一标准.10.Xsteel软件自动尺寸标注很难达到理想要求,因此"尺寸"和"尺寸标注"的内涵一定要掌握熟练才能运用自如.建议构件只标注主体尺寸及次构件注标定位尺寸(螺栓孔定位到主构件),零件的尺寸标注已非常标准,这样自动标注的尺寸基本不用修该就可出图.Xsteel14.1 版本工程属性可以自定义调出！本例所选用的门式刚架为[《03G102》中国建筑标准设计研究院出版]第一个实例打开的程式为“TEKLA STRUCTURES CHS CHINA”单用户模式，对于多用户模式仅在项目比较大，需要多人协调建模和出图时才会用上打开之后面版上许多命令均为灰色，点击无反应，这是因为我们还没有建立一个模型，下面我们来新建一个模型，[文件：新建……]，弹出对话框，在红框处写入你的工程名字，例如：门刚。
《xsteel学习教程》课件
教学方法
我们将采用互动式教学方法，结合实例演示和练习，让您更好地理解和掌握 xsteel的操作和应用。
课程内容
第一节：入门介绍
学习xsteel的基本概念和界面，了解软件 的主要功能和工作流程。
将更好地理解和掌握xsteel的技能。
3
在线视频教程
您可以随时访问我们的在线视频教 程，跟随实例一步一步地学习 xsteel的操作方法。
交流社区
加入我们的交流社区，和其他学习 者交流经验，解答疑问，共同成长 和进步。
练习和作业
每节课后您将有机会完成练习和作业，巩固所学知识并检验自己的理解程度。 我们鼓励您积极参与，通过实践提高。
《xsteel学习教程》PPT课 件
欢迎来到《xsteel学习教程》的PPT课件！在本课程中，我们将探索xsteel的种 种奥秘，为您提供全面的学习资源和实践机会，让您轻松掌握xsteel的技能。
课程介绍
本节将为您介绍《xsteel学习教程》的背景和重要性，让您清晰了解本课程的 目标和价值。
课程目标
结语
《xsteel学习教程》将带领您进入精彩的建筑结构设计之旅。相信通过学习，您将成为xsteel软件 的专家，为建筑行业贡献自己的力量。
第三节：荷载分析
学习如何进行结构的荷载分析和验证，保 证设计的可靠性。
第二节：建模技应用材料和添加连接等。
第四节：详图制作
了解详图制作的流程和要点，学会生成清 晰和准确的施工图。
学习资源
1
练习文件
2
我们提供丰富的练习文件，供您练
习和巩固所学知识。通过实践，您
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言《3天从入门到实战 TEKLA实例教程》是一本专为钢结构深化设计人员学习TEKLA软件而编写的教材。
书中的命令顺序和时间安排经多次培训检验，创造性的采用了具有代表性的轻型门式刚架和多层框架在进行实际深化过程时的操作步骤来逐一调用和讲解各个命令，真正意义上的达到和实现了即学即用的学习目的。
本书以学习时间为单元进行编排，大致如下：第一天主要进行门钢刚架的搭建；第二天上午完成门钢刚架的次结构，下午完成多层框架的模型搭建；第三天学习编号和生成、编辑、输出图纸。
通过本教程一步一步的操作，由于此过程与实际深化操作过程和步骤基本吻合，循序渐进，所以更能培养初学者学习和掌握TEKLA软件的信心，使枯燥的命令讲解随着实际模型在电脑中的逐步完善而变得成就感十足，对以后实际工作流程和控制也更具有针对性。
最值得一提的是，本书还包括附录和多媒体配书光盘一张。
附录位于本书的最后，内容包括作者多年设置使用的TEKLA快捷键说明，深化设计流程；光盘里含有本书的实例文件和TEKLA快捷键文件及使用说明。
现在，书已经在手中打开，是时候打开电脑进行实战了。
手写体签名2009年5月10日于上海万事开头关于TEKLA STRUCTURE软件的优点和介绍在此就不费篇章了，如果你是刚加入到钢结构深化设计队伍行列或者对它还不了解，请先去BAIDU一下。
俗话说，万事开头难，想必大家在学习和摸索TEKLA软件的过程中已经耗费了不少精力，有时候腾出时间想静心下来掌握这个软件工具，但是受挫于此起彼伏的各个问题阻碍，一直进展不顺；或费时费力从网络上收集下载到许多学习资料和各个问题，但是多如蜂窝乱如麻，一点也不系统，无从着手。
本例所选用的门式刚架为[《03G102》中国建筑标准设计研究院出版]第一个实例。
建议大家自备此书，其中里面的诸多内容对于深化设计的理解和深度控制很有建设性。
别担心，请相信本书，相信自己，Let’s Begine。
1.S.1 打开程序界面首先需要打开TEKLA软件界面，开始 | 所有程序 | Tekla Structures 14.0，[denglujiemian001]点击Tekla Structures 14.0 China，如所做工程需要使用，仅仅是为了工作环境进行区分，会有库文件等设置上的区别。
弹出Tekla Structures 登录对话框，[denglujiemian002]需要选择指定一个登录的操作模式，如果主要的工作是进行钢结构深化设计，则在下拉框里选择钢结构深化。
[denglujiemian003]打开了软件界面应该如图所示：[denglujiemian004]打开之后许多菜单命令和工具栏图标均为灰色，点击无反应，这是因为还没有建立一个模型，无法激活使用。
下面通过新建一个模型来开始调用和配置的软件操作界面，可以通过以下3种方式进行新建一个模型：1：点击菜单上的文件 | 新建…弹出新建对话框。
[xingjian001]2：单击工具栏的新建图标弹出新建对话框。
[xingjian002]3：直接使用快捷键Ctrl+N弹出新建对话框。
弹出对话框如图所示。
[xingjian003]保存在：是指所新建的模型放置路径，默认情况下存放在TEKLA安装路径的TeklaStructuresModels文件夹下；在模型名称处输入工程名字，在这里输入“MenGang”，当然也可以输入汉字，例如：门刚。
模型模板默认为[None]，实际上对于我们初次使用Tekla，我们并不需要使用模型模板；如果。
模型类型里需要指定是单用户或多用户，一般来说，如果一个项目工作量很小，在一个时间段里只需要一个人进行单独操作，那么选择单用户进入，如果选择多用户，请输入服务器名称，此时需输入打开SEVER 的机器的IP号，例如：192.168.0.108。
更多关于多用户的相关知识将在以后说明补充。
点击确认按纽后打开的界面应该如图所示。
[moxing001]这时可以看见菜单命令和工具栏图标均不再是灰色了，说明已经被激活可供调用了。
在窗口内直接按鼠标右键，弹出来选项如图所示。
[moxing002] 在窗口内空白处先点一下鼠标左键，请注意窗口框显示出一个粗的红色矩形框。
再按鼠标右键，弹出来选项与前一次的不同，如图所示。
在这仅仅是示范说明一下，TEKLA在不同的操作过程中如果执行右键选项时也许会显示出不同的命令供调用。
[moxing003]双击“View 1 – EL 0”窗口上蓝色窗头或者击窗口视图右上角的最大化窗口按纽。
[moxing004]1.S.2 设置工具栏和菜单进入软件操作界面后，刚安装完软件的默认窗口背景色是深蓝色的，与书上的背景色并不一致，其实这是因为笔者的电脑里已经进行过设置修改。
大家可以通过工具|选项|高级选项…进行修改操作截面的背景色[beijingse001]。
具体步骤：将“模型视图”下的“XS_BACKGROUND_COLOR1”至“XS_BACKGROUND_COLOR4”的对应值都删除清空（注意：不是填写0），实际上是将这4个设置值使用了软件的默认值。
[beijingse002]点击“确认”退出，此时屏幕上软件界面的背景色并没修改，需要重新打开模型才会生效。
打开模型的操作步骤类似于新建模型的操作步骤：1：点击菜单上的文件 | 打开…[dakai002]2：单击工具栏的新建图标 [dakai003]3：直接使用快捷键Ctrl+O弹出关闭对话框。
点击“是”按纽之后弹出打开对话框，[dakai001]确认模型路径和模型名称，点“确认”打开模型。
这时可以发现屏幕上软件界面的背景色已被修改成浅湖蓝色。
[moxing004] 软件窗口上显示有一行字：Tekla Structures - D:\TeklaStructuresModels\MenGang –[View 1 –EL 0]，这里的D:\TeklaStructuresModels\MenGang表示了模型文件夹的路径和名称，[View 1 – EL 0]表示的是默认的窗口号和视图名称，在用户进行定义和调用了已保存视图之后，此处显示将会随之改变为所调用的窗口号和视图名称。
各个工具栏布置如图所示。
[moxing001]这是一个TEKLA软件的模型界面。
或许，相互之间的排列和放置情况会有一些区别，没关系，接下来可以通过手工调配进行布置。
工具通过点击菜单上的工具|工具栏|所有默认工具栏可以打开或者关闭所有的软件默认工具栏。
[1-S-2-001]可以注意到图片里“通用性、混凝土、钢。
”前面已经被勾选，意味着与之对应的工具栏已经在模型操作界面中显示。
为便于与本书工具栏一致，建议去掉“混凝土”前的勾选（关闭“混凝土”工具栏），[1-S-2-002]另外，还需要手动调出一个“节点”工具栏，当按图所示勾选了“所有节点”之后，注意屏幕的右侧显示出了“节点”工具栏。
[1-S-2-003]类似于操作Auto Cad工具栏的方法，将各个工具栏按图中所示位置进行重新排布，工具栏分别布置于屏幕的左、上、右侧。
[1-S-2-004]为了加快建模的效率，需要设置好软件的“光标捕捉”“快捷选取”“拖和拉”（对应的快捷键为T、S、D），[tsd001]在功能方面类似于Auto Cad里的自动捕捉和拉伸热夹点，但是在TEKLA软件里，“热夹点”被赋予了一个新的名称“控柄”，在初步接触TEKLA时可理解“控柄”为关键点或者控制点。
也可以直接从键盘按下字母键T、S、D进行打开及关闭来回切换，在屏幕的下方中间居右显示栏里会有显示。
由于在T、S、D打开的情况下，初学者很容易按住Ctrl键选择对象进行拖动，所以往往都被告知尽量不要打开T、S、D，但是笔者对此却不这么认为：这就象是在使用Auto Cad作图过程中不使用自动捕捉和使用拉伸命令一样痛苦。
为了高效率的使用TEKLA，请大胆的把T、S、D设置全部打开吧。
在TEKLA软件里，提供了“翻转高亮”选项，在本书中，被设置为关闭。
另外，还需要对“选择对象”和“捕捉点”进行如图所示设置（将“选择所有”按纽设置为打开，在“捕捉点”工具栏里，仅关闭“捕捉到任何位置”，其余全部都打开。
[shezhi001]为了在线框模式下显示型钢（例如：T型钢、H型钢、角钢等）的腹板线，建议进入工具|选项|选项…设置“通用性”为“全部加点的部件”，点击“应用”“确认”按纽退出对话框。
[shezhi002] 一般情况下，可以使用选项里的其他系统默认值，如有特别需要再自行修改设置，例如：单位和精度等。
1.S.3 自定义快捷键是否希望使用TEKLA象是使用AUTOCAD一样的方便和使用快捷键？Tekla允许用户对众多的命令自定义相应的快捷键。
使用快捷键比点击工具栏图标或菜单要快很多，在很大程度上提高工作效率。
你可以按以下方法自行定义你所希望的快捷键。
操作方法如下：1.单击工具 > 自定义弹出自定义对话框。
[kuaijiejian001]2.单击对话框左边列表中的命令。
[kuaijiejian002] [kuaijiejian003]3.输入一个单独的字母或与 Shift 、Alt 或 Ctrl 键的组合。
4.点击箭头将该命令复制到用户菜单中激活快捷键。
[kuaijiejian007]5.单击关闭退出自定义对话框。
如你认可本书附录里的自定义快捷键设置，那么可以直接双击本书所附光盘中的快捷键注册表文件（14.0 Shortcuts.reg）进行加载。
我们建议你这么做，以便与本书的快捷键命令一致，方便操作。
需要注意的是：即使我们在14.0 Shortcuts.reg注册表里预设了以下四个命令的快捷键：“创建平行点[ H ]”、“创建垂直点 [ O ]”、“沿着2点的延长线增加点”、“创建等分点 [ N ]”，但是加载之后仍然需要打开软件从工具> 自定义再次手工加载到菜单上。
[kuaijiejian005] [kuaijiejian006] [kuaijiejian007][kuaijiejian008]当设置好的快捷键需要输出保存或者提供给其他人使用时（就象是前面导入使用本书快捷键一样），只需要进入注册表直接输出即可，操作步骤如下：1：开始|运行，然后输入regedit点确定进入注册表[zhucebiao001]2：点击HKEY_CURRENT_USER前的+号展开然后选择Software展开[zhucebiao002]3：找到其中的Tekla|Structures|14.0|Actions，按鼠标右键，选择导出[zhucebiao003]4：在弹出的对话框里指定一个文件保存路径和文件名，然后点击保存[zhucebiao004]以后就可以直接通过双击该文件来添加TEKLA快捷键了。
