万用电表的使用方法
万用表功能使用使用方法
万用表功能使用使用方法万用表功能使用使用方法：红表笔插"＋"端，黑表笔插"－COM "端。
(1) 交流电压测量：开关旋至AC V 档，选择合适档位。
(2) 电阻测量：开关旋至 W 档，选择适当量程的电阻档位。
红黑表笔分别接被测电阻的两端，测在线电阻时，线路应切断电源，与电阻所连的电容应放电。
(3) 三极管测量：开关旋至ｈFE档，将三极管插入测量孔。
(4) 直流电流测量：将开关旋至 DCma 档，选择合适档位。
(5) 直流电压测量：开关旋至DC V档，选择合适档位。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c2SC1815 KTC9013 SS9011目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
最全的万用表使用方法
最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
万用表使用方法小口诀和注意事项
万用表使用方法小口诀和注意事项万用表使用方法小口诀1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
感应电对地电压，量程不同值差大。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线头，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾各并连。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线头，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
万用表的使用方法ppt
交、直流公用标度尺（均匀刻度）的读数
• 5、测量时，应根据选择的档位， 乘以相应的倍率 • 6、例如：当量程选择的档位是直流电压0～2.5V， 由于2.5是250缩小100倍，所以标度尺上的50、、 100、150、200、250这组数字都应同时缩小100倍， 分别为0.5、1.0、1.5、2.0、2.5，这样换算后，就能 迅速读数了 • 7、当表头指针位于两个刻度之间的某个位臵时，应 将两刻度1之间的距离等分后，估读一个数值 • 8、如果指针的偏转在整个刻度面板的2/3以内，应 换一个比它小的量程读数
3.使用方法
• 3.3 测量交流电压 将选择开关旋至交流电 压挡相应的量程进行测量。 如果不知道被测电压的大 致数值，需将选择开关旋 至交流电压挡最高量程上 预测，然后再旋至交流电 压挡相应的量程上进行测 量。测量方法如右图所示。
3.使用方法
• 3.4 测量直流电流 电表必须按照电路的 极性正确地串联在电路 中，选择开关旋在“mA” 或‘μA”’相应的量程上。 特别要注意的是不能用 电流挡测量电压，以免 烧坏电表。测量方法如 图所示。
2.操作中的注意事项
• ① 进行测量前，先检查红、黑表笔连接的位臵是否 正确。红色表笔接到红色接线柱或标有“十”号的 插孔内，黑色表笔接到黑色接线柱或标有“一”号 的插孔内，不能接反，否则在测量直流电量时会因 正负极的反接而使指针反转，损坏表头部件。 • ② 在表笔连接被测电路之前，一定要查看所选挡位 与测量对象是否相符，否则，误用挡位和量程，不 仅得不到测量结果，而且还会损坏万用表。在此提 醒初学者，万用表损坏往往就是上述原因造成的。
3.使用方法
• 3.1 调整零点 万用表在测量前，应 注意水平放臵时，表头指 针是否处于交直流挡标尺 的零刻度线上，否则读数 会有较大的误差。若不在机械调零螺钉） 使指针回到零位。
万用表使用方法
一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

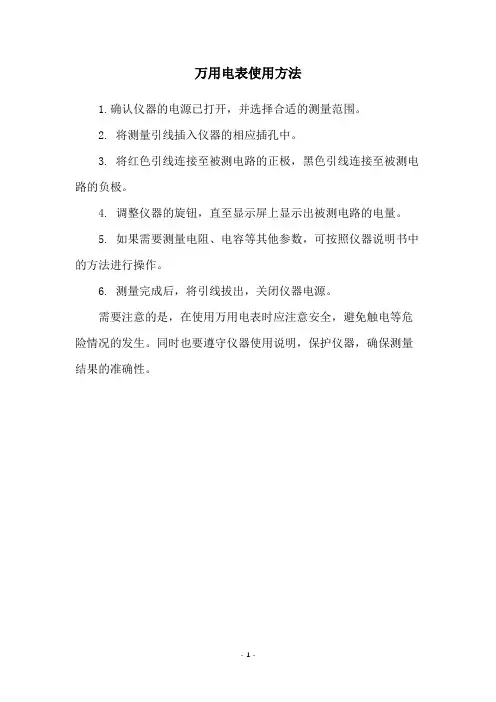

万用电表使用方法
万用电表使用方法
1.确认仪器的电源已打开，并选择合适的测量范围。
2. 将测量引线插入仪器的相应插孔中。
3. 将红色引线连接至被测电路的正极，黑色引线连接至被测电路的负极。
4. 调整仪器的旋钮，直至显示屏上显示出被测电路的电量。
5. 如果需要测量电阻、电容等其他参数，可按照仪器说明书中的方法进行操作。
6. 测量完成后，将引线拔出，关闭仪器电源。
需要注意的是，在使用万用电表时应注意安全，避免触电等危险情况的发生。
同时也要遵守仪器使用说明，保护仪器，确保测量结果的准确性。
- 1 -。
万用表的使用方法【图解】
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R 或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2） V－4000Ω/V 表示对于交流电压及的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表的使用方法_万用表使用方法小口诀
万用表的使用方法_万用表使用方法小口诀万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
是一种简单实用的测量仪器。
如今最主流的常用万用表是都是数字万用表，指针万用表很少用。
数字万用表相对来说，属于比较简单的测量仪器。
作为一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
万用表的使用范围广泛，下面给大家讲述下万用表基本的使用方法及口诀。
万能表的使用方法（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
在使用模拟万用表时分别将两只测量表笔的一端按红接正（+）、黑接负（-）的要求插到测量端，然后确认指针是否在“0”位。
指针应与刻度盘左侧的端线对齐，如果不一致，则要进行零位调整。
在进行电流和电压测量之前，要先估计一下待测电流和电压的范围，先设在较大的挡位，然后再调到合适的挡位，以避免过大的电流将万用表烧坏。
在进行测量时，要考虑到万用表内阻的影响。
例如，为了测量电压，要将表笔接到被测电路上，这时万用表内的电阻上也有电流流过，这对测量值有一定的影响。
测量同一点的电压时，若使用不同的挡位，万用表的内阻不同，影响程度也不同。
万用表用法大全
一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
九、极管及通断测试，将量程开关置档。
将红表接二极管正极，黑表笔接二极管负极。
如测线路的通断时，将表笔连接在待测线路的两端，如蜂鸣器响则电路通，反之电路断开。
十、管放大倍数测量，将量程开关置于hFE档，决定所测晶体管为NPN型或PNP型，将发射极，基极，集电极分别插入相应的孔里。
如何使用万用表万用表是电子制作中必备的测试工具。
它具有测量电流、电压和电阻等多种功能。
本节将介绍万用表的结构和使用万用表的方法。
同学们应努力学会使用万用表。
一、观察和了解万用表的结构。
万用表种类很多，外形各异，但基本结构和使用方法是相同的。
常用万用表的结构和外形见彩页附图。
万用表面板上王要有表头和选择开关。
还有欧姆档调零旋钮和表笔插孔。
下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
万用表的使用
由于量程档不同，流过Rx上的测试电流 由于量程档不同，流过Rx上的测试电流 大小也不同。量程档愈小，测试电流愈大， 否则相反。所以，如果用万用表的小量程 欧姆档RX1，RX10去测量小电阻Rx(如毫安 欧姆档RX1，RX10去测量小电阻Rx(如毫安 表的内阻)，则Rx上会流过大电流，如果该 表的内阻)，则Rx上会流过大电流，如果该 电流超过了Rx所允许通过的电流，Rx会烧 电流超过了Rx所允许通过的电流，Rx会烧 毁，或把毫安表指针打弯。所以在测量不 允许通过大电流的电阻时，万用表应置在 大量程的欧姆档上。
⑦在测量有感抗的电路中的电压时， 必须在测量后先把万用表断开再关 电源。不然会在切断电源时，因为电路中 感抗元件的自感现象，会产生高压而可能 把万用表烧坏。
万用表作为欧姆表使用
①测量时应首先调零。即把两表笔直接相碰(短路)， 测量时应首先调零。即把两表笔直接相碰(短路) 调整表盘— 调整表盘—下面的零欧调整器 使指针正确指在0 使指针正确指在0 欧处。这是因为内接干电池随着使用时间加长， 其提供的电源电压会下降，在Rx＝ 其提供的电源电压会下降，在Rx＝0时，指针就有 可能达不到满偏，此时必须调整Rw，使表头的分 可能达不到满偏，此时必须调整Rw，使表头的分 流电流降低，来达到满偏电流Ig的要求。 流电流降低，来达到满偏电流Ig的要求。 ②为了提高测试的精度和保证被测对象的安 全，必须正确选择合适的量程档。一般测电阻时， 要求指针在全刻度的20％ 80％的范围内，这样 要求指针在全刻度的20％—80％的范围内，这样 测试精度才能满足要求。
万用表作为电压表使用
①把万用表并接在被测电路上，在测量直流电压时，应注 意被测点电压的极性，即把红表笔接电压高的一端，黑表 笔接电压低的一端。如果不知被测电压的极性，可按前述 测电流时的试探方法试一试，如指针向右偏转，则可以进 行测量；如指针向左偏转，则把红、黑表笔调换位置，方 可测量。 ②与上述电流表一样，为了减小电压表内阻引入的误 差，在指针偏转角大于或等于最大刻度的30％时，测量尽 差，在指针偏转角大于或等于最大刻度的30％时，测量尽 量选择大量程档。因为量程愈大，分压电阻愈大，电压表 的等效内阻愈大，这对被测电路引入的误差愈小。如果被 测电路的内阻很大，就要求电压表的内阻更大，才会使测 量精度高。此时需换用电压灵敏度更高(内阻更大) 量精度高。此时需换用电压灵敏度更高(内阻更大)的万用 表来进行测量。
万用表的使用方法
数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用电表，或三用电表。
我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。
2元件测量一、电压的测量：1、直流电压的测量：首先将黑表笔插进【com】孔，红表笔插进【V Ω】；2、把万用表上的旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，【V－】表示直流电压档，【V～】表示交流电压档，【A】是电流档），接着把表笔接电源或电池两端；3、保持接触稳定。
数值可以直接从显示屏上读取，若显示为【1】，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现【-】，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极；4、交流电压的测量：表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档【V～】处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分；二、电流的测量：1、直流电流的测量。
先将黑表笔插入【com】孔。
若测量大于200mA 的电流，则要将红表笔插入【10A】插孔并将旋钮打到直流【10A】档；若测量小于200mA的电流，则将红表笔插入【200mA】插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为【1】，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表；2、交流电流的测量：测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回【VΩ】孔；三、电阻的测量：将表笔插进【com】和【VΩ】孔中，把旋钮打旋到【Ω】中所需的量程，用表笔接在电阻两端，测量中可以用一只手接触电阻，但不要把两只手同时接触电阻两端，这样会影响测量精确度。
万用表的使用方法教学
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表的使用-图文
3.测电阻 1）功能开关拨至欧姆档
时，万用表就是一个 多量程欧姆计。
2）当Rx＝0时，设R中＝Rg＋R
，
3）欧姆计非均匀刻度。
4）Rx=R中时，指针偏转为满 度的一半干电池E变化，所以要“欧
姆调零”，以保证刻度正确。
2）伏特计内阻：RV＝
每伏欧姆数×量程 。
3）伏特计有内阻， 测电压时产生分流 ，产生接入误差， 要修正。
4）要减少接入误差 ，的伏特计内阻必 须足够大。
2.测直流电流
1）功能开关拨至电 流mA档时，万用表 就是一个多量程安 培计。
2）安培计内阻：通 常不在电表面板标 出，查手册。
3）安培计有内阻， 测电流时产生分压 ，产生接入误差。
万用表的使用_图文.ppt
万用表的作用
• 万用表又称多用表，多功能、多量程。 • 测直流电压、电流；交流电压；电阻等 • 有些万用表还测交流电流、电容量和电
感量、晶体管共射放大倍数hFE等电参数
。 • 数字式万用表。 • 微处理器万用表。
二、工作原理
1.测直流电压
1）多量程直流伏特 计；各量程分别是 1 V、5 V等。
• 方法：
• 每次测电阻前和改变测量档后都必须调节欧 姆零点。
5）电阻读数=指示值×倍率。例如，选择R×1K 档，读数为1.25，则阻值为1.25 ×1KΩ。
万用表使用方法图解完整
万用表使用方法图解(可以直接使用，可编辑实用优秀文档，欢迎下载）万用表万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。
一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数(如β)等。
若按显示方式简单区分，万用表可分为指针万用表和数字万用表。
数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。
它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。
二. 数字万用表的使用方法图--电阻的测量第一步：首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把旋转开关旋转到电阻的位置。
第三步：万用表的读数就是该电阻的阻值。
注意：量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
三. 数字万用表的使用方法图--直流电压的测量第一步：正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把万用表的旋转开关旋转到直流电压的位置。
第三步：用表笔的另一端和电池的正负极相对应。
第四步：读出显示器上的数据。
注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端;保持接触稳定，数值可以直接从显示屏上读取。
四. 数字万用表的使用方法图--交流电压的测量第一步：红表笔插入VΩ孔，黑表笔插入COM孔。
第二步：量程旋钮打到V~适当位置。
第三步：将红黑表笔按如图方式插入到插座的孔内。
第四步：读出显示屏上显示的数据。
注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。
五. 数字万用表的使用方法图--直流电流的测量第一步：断开电路。
第二步：黑表笔插入com端口，红表笔插入mA端口。
万用表的正确使用方法
有关万用表的正确使用有关万用表的正确使用万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω表示可测量电流、电压及电阻（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表的使用方法
万用表的使用方法万用表的使用方法指针式万用表具有指示直观，测量速度快等优点，但它的输入电阻小，误差较大，所以一般用于测量可变的电压，电流值，通过观察表头指针的摆动来看电压，电量流的变化范围。
指针式万用表要由表并头，测量电路元器件及转换开关组成。
它的外形有便携式，袖珍式两种。
标度盘，调零扭，测试插孔等装在面板上，各种万用表的功能略有不同，但是最基本的功能有四种：一是测试直流电流，二是测试直流电压，三是测试交流电压，四是测试交流直流电阻。
有的万用表可以测量音频电平，交流电流，电容，电感及晶体管的特殊值等，由于这些功能的不同，万用表的外形布局也有差异！为了用万用表没量多种电量，并且有多个量程，就需通过测量电路把被测的量变换成磁电式表头所能接爱的直流电流~万用表的功能越多，其测量电路越复杂。
在测试电流，电压等的没量电路中有许多电阻器。
在测试交流电压的没量电路中还包含有整流器件，在测试直流电阻的测量电路中还应有干电池作电源~指针式万用表的转换开关是用来选择不同被测量和不同量程的切换器件。
它包含有若干固定接触点和活动接触点，当固定触点和活动点闭合时就可以接通电路。
其中固定触点一般被称之为“掷”，活动点一般被称之为“刀”。
转换开关时，各刀与不同的掷闭合，构成不同的测量电路，另外，各种转换开关的刀和掷随其结构不同而数量也各有不同。
万用表常用的转换开关有四刀三掷，单刀九掷，又刀十一掷的等！1，万用表的基本使用方法万用表的种数码和结构是多种多样的，使用时，只有掌握正确的方法，才能确保测试结果的准确性，才能保证人身与设备的安全！（1）插孔和转换开关的使用首先要根据测试目的选择插孔或转换开关的位置，由于使用时测量电压，电流和电阻等交替的进行，一定不要忘记换档。
切不可用测量电流或测量电阻的档位去商量电压。
如果用直流电流或电阻去测量220的交流电压，万用表则会立马烧坏~（2）测试表笔的使用万用表有红，黑笔，别看它就有两根，使用中能不能运用自如，也是大有学问的，如果位置接反，接错，将会带来测测试错误或烧坏表头的可能性。
万用电表的使用--ppt课件【可编辑全文】
表笔极性：万用表中电池在测电阻时起 作用，电池“+”与面板上“-”相连。利 用万用表电阻挡判别二极管、整流元件
正反向或仪器正负端时应注意表笔极性
，电流从黑表笔流出，经外接元件从红 表笔返回。
测量电路中电阻：必须断电测量。当不
能确定被测电阻是否有并联电阻存在时
，必须先使电阻一端与电路断开，如电
路中有电容应先行放电，然后进行测量 。
烧表。测直流电压时注意被测电量极性，正端接红笔， 负端接黑笔。
测量1000V以下电压时，选至所需的直流电压挡或 交流电压挡 (注意区分交直流) ，红表笔接“+”端(图1)， 在第2圈刻度盘读数，刻度值按量程折算。
测量1000~2500V电压时，选至1000V直流电压挡 或1000V交流电压挡，红表笔接“2500V”端(图2)。 正确使用挡位和刻度。应在指针偏转较大位置读数， 以提高测量精度。同时，为减小万用表的分流作用， 在保证指针偏转角度不太小的情况下尽量选择高量程 挡进行测量，这时表的等效内阻较大，对被测电路影 响小。
10 ~V
2500V 5A
ppt课件
22
◆ 万用表使用的注意事项——使用方面
☆ 使用万用表之前，必须熟悉万用表的使用方 法、测量原理、待测量种类和量程，核对转换开 关、插孔是否正确。
☆ 万用表使用时必须水平放置，使用前，先将 机械调零。
☆ 测量完毕，将量程选择开关拨到最高档位置， 防止下次测量时不慎将表烧坏。
检查电解电容漏电阻：转动开关置R×1K
挡,测试棒红杆必须接电容负极,黑杆接
电pp容t课件正极。
18
三极管直流放大倍数hFE测量
选择ADJ挡，将表笔短接，调节欧姆调零器，使得指针指向300hFE
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用电表的使用方法·万用电表的使用方法·一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz 以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法操作：a选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
b欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
c读数：表头的读数乘以倍率，就是所测电阻的电阻值。
（8）注意事项a在测电流、电压时，不能带电换量程。
b选择量程时，要先选大的，后选小的，尽量使被测值接近于量程。
c测电阻时，不能带电测量。
因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。
d用毕，应使转换开关在交流电压最大挡位或空挡上。
4．数字万用表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V ／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA 时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2)使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e禁止在测量高电压（220V以上）或大电流（0.5A 以上）时换量程，以防止产生电弧，烧毁开关触点。
f当显示“”、“BATT”或“LOW BAT”时，表示电池电压低于工作电压。
二、摇表摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
1．摇表的选用原则（1）额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
三、钳表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
1．结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2．使用方法（1）测量前要机械调零（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程/ 满偏×匝数（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
（5）测量完毕，要将转换开关放在最在量程处。
3．注意事项（1）被测线路的电压要低于钳表的额定电压。
（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
（3）钳口要闭合紧密不能带电换量程。
