移动电源的能量到底有多大,自己计算一下就知道了----

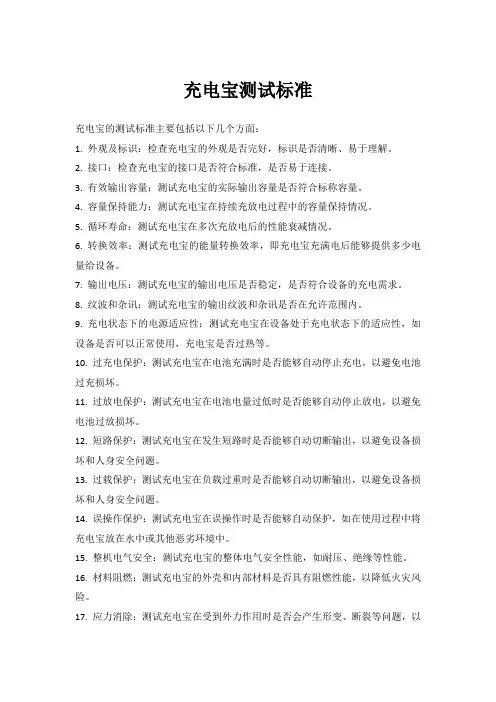

充电宝的安全性是一个大问题,不打开测试,可以测试电压及电流部分,电压不可大于5.3v,短路情况下,电流不可超过额定输出。输出波形不可过大,以免对手机造成危害。
但这只是移动电源最基本的安全要素,更重要的安全问题在内部
首先是否做好应有的绝缘处理,电路板和电池是否可能因松动或撞击造成短路,引发危险等。
其次是,电芯本身是否为合格电芯,最好是采用三星或松下进口电芯产品,确保使用寿命、容量以及安全性。如果是采用劣质拆机电芯,则可能出现虚标严重,寿命短,内阻高,甚至出现极端情况时无法及时启动保护泄放阀,造成爆炸事故。
电路板本身采用的元件则更有讲究,是否采用同步整流,则关系到效率。而采用元件质量以及电路设计,则可能关系到安全问题。尽可能避免使用劣质电解电容,也是防止电容爆浆故障的有效手段。
3. 移动电源的容量现在是越标越大,越吹越牛,从几千到一万,再到两万,惊人的五万,神奇的八万,简直让我和我的小伙伴们都惊呆了!
真的有这么大容量吗?答案是: Impossible
自从松下收购了三洋的锂电事业后,松下就是目前钴酸锂电池技术最好的厂商了,其目前最大容量的18650做到了3400mAh的容量,但其价格也惊人到接近40,最常用的还是2600,国产电芯常用的基本不超过2400,而一个18650的重量在45~47g之间,依此我们算一下移动电源的重量: 50000÷2600×45=865g,而且敢标80000的移动电源绝不会用2600的电芯(想明白了吗?想不明白可私信,不要让别人知道了,会被笑话哦)
如果移动电源虚标得不多怎么知道有没有虚标呢?请听下面分解:
锂电池的容量是定义为一个小时放电放完的电流值,比如1000mAh的锂电池1000mA放电理论上是正好放一个小时,再加上输出效率,
所以有了公式:容量(mAh)×平均电压(3.7V)×效率=时间(小时)×放电电流(mA)×输出电压
而移动电源输出电压几乎是固定的,所以输出接个固定电阻就可以确定下来电流:电流(mA)=输出电压(V)÷电阻值(Ω)×1000
输出电压在开始测试后用万用表量取,如果没万用表直接取5V(但这样会误差增大)
电阻用12欧姆3W的高精度金属膜电阻,输出500mA的用一个电阻,输出1A的用两个并联,2A的USB口用3个并联,测试容量不建议满载输出
然后在电阻两端并个小LED指示灯(需串限流电阻,本人用的2kΩ,LED接反了会不亮哦)
把电阻和LED灯用烙铁接到USB线上,测试工具就这么简单,想不到吧?接下来开始测试了!
首先给移动电源充电,因移动电源电量指示灯实际指示的是电压而非电量(指示电量太复杂,也没多少实际意义),所以指示灯指示充满的时候正是锂电池由恒流充电转至恒压充电的时候(锂电池充电特性请百度学习),并没有充满,我们就大概再充1个小时吧!然后把制作的电阻当负载插入USB口,灯亮开始计时,电阻温度稳定后量取电阻电压(一开始量会增大误差),灯灭计时结束(请菜鸟注意不要搞错时间,例如20分钟不是0.2小时,是0.333小时哦!测试的时候电阻会烫得厉害,需注意安全,尤其要避开易燃物和小孩)
最后计算:容量(mAh)=时间(小时)×电压(V)×电压(V)÷3.7V÷电阻值(Ω)×1000÷效率(未知的话取个保守值80%吧)
