毕业论文—小区FTTX+LAN宽带接入网设计

毕业论文—小区FTTX+LAN宽带接入网设计该小区FTTX+LAN宽带接入网设计的目的是为了满足小区住户日常使用互联网的需求，提高生活质量和工作效率，下面将从以下几个方面进行详细介绍：一、小区现状分析本小区共有12栋楼，每栋楼共有7层，每层楼共有5户住户。

现状下，小区内部没有专门的网络接入服务，只能通过各家自己安装的早期ADSL拨号上网。

因此，接入网设计的目标是为小区提供更加稳定和快速的网络服务。

二、FTTX网络接入服务FTTX是针对小区的远程接入技术，是一种新型的信号传输技术，是将光纤覆盖到小区内，再建立绿色设施，通过终端设备进行接入。

因此，小区需要安装光缆，这样住户便可享受到高速、可靠的网络业务。

三、LAN宽带接入服务LAN是用于连接个人电脑和设备的局域网络，在小区中，住户家庭需要通过LAN 接入整个宽带接入系统，完成网络接入功能。

四、小区FTTX网络接入系统的设计小区FTTX网络接入系统设计分为光缆铺设、接入网组网和光纤选型。

1、光缆铺设首先，需要对小区光缆起点、虚拟接入点、倒装等有关方面进行评估，设计一套适合小区的光纤铺设方案。

在具体实施过程中，需要考虑经营成本和维护费用，同时要注意为小区内所有住户提供高速网络服务。

2、接入网组网接下来，需要组建小区FTTX网络接入系统。

组建过程需要严格按照组网设计方案按计划进行。

这包括配置小区主控交换设备、光接头盒、光纤终端设备和用户光端机等，以使整个FTTX接入系统正常运行。

3、光纤选型在光纤型号设计方面，需要根据小区实际情况选用合适的光纤型号。

在FTTX网络设计中采用的光纤型号必须满足小区光缆铺设方案要求，以保证网络接入系统的高速度、质量和可靠性。

以上设计方案是针对该小区FTTX+LAN宽带接入网设计的初步计划，具体实施方案需要结合小区内部实际情况进行考虑。

小区光纤到户FTTH设计毕业论文

小区光纤到户FTTH设计毕业论文1项目建设背景近年来，基于互联网协议的骨干网和IP局域网发展迅速，成为宽带网络主要的传送方式。

作为信息高速公路的“最后一公里”，接入网技术已经成为目前关注的焦点。

在光接入网中，无源光网络（PON，Passive Optical Network）技术打破了传统的点到点解决方法，采用光纤作为传输媒介，不包含有源节点，具有对业务透明、运行维护费用低和易于升级等优点，是三网（互联网、电信网、广播电视网）融网的理想平台。

为了应对新的业务新的挑战，贯彻中国移动通信集团公司对2010年大规模开展全业务接入的整体要求。

移动在全市围开展了FTTX建设项目。

本次GPON项目工程采用FTTH （光纤到户）建设方式，为即将入住的用户提供语音、数据业务。

2 GPON网络建设原则2.1 OLT建设原则根据移动对OLT端局的规划，将OLT分别放置于各地区域中心局。

建设初期OLT机框及配套设备一次配置到位，其中OLT的用户板根据实际需求配置，后期可根据用户数量的增加扩容用户板卡。

2.2 ONU建设原则考虑到小区和商务楼宇开盘用户入住率较低，初期按照总用户数的50%确定ONU设备的型号和端口数。

后期ONU的扩容根据用户的业务需求逐步增加；安置小区用户入住率较高，初期按照总用户数的70％确定ONU设备的型号和端口数。

2.3 光分路器配置原则考虑到终期用户的全面覆盖，同时避免光缆的再次调整、扩容，在初期建设时应根据总用户数情况，终期ONU数量规划ODN（Optical Distribution Network）光配线网络架构，并根据每个ONU占用1芯光缆计算，确定光分路器的配置个数，进一步确定布放光缆的数量。

根据用户业务需求带宽及用户类型的角度考虑，FTTH接入方式的总分光比定为1：64；FTTB接入方式的总分光比定为1：32。

2.4 ODN建设原则2.4.1路由选择原则（1）光缆线路路由的选择必须做到满足通信需要、保证通信质量、使线路安全可靠、经济合理、便于维护和施工。

xxx小区FTTH宽带接入工程设计论文

重庆邮电大学高等函授本科毕业设计（论文）设计（论文）题目：xxx小区FTTH宽带接入工程设计入学年月姓名学号专业所属科站指导教师完成日期 2016 年 2 月 21 日重庆邮电大学高等函授毕业设计（本科）任务书注：第2页/共2页；本表由指导教师填写一式三份。

重庆邮电大学高等函授毕业设计（本科）评定表【摘要】在过去电信网的发展建设中，骨干网的数字化、光纤化一直是电信网建设的主要任务，各地电信网的发展建设也主要集中在解决交换、传输方面的矛盾。

在用户接入网技术方面，基本上一直延续采用铜缆建设方案，包括解决各种新业务的用户接入问题。

进入九十年代以来，随着社会的发展和市场需求环境的变化，对电信网的适应能力要求越来越高，业务的多媒体化、宽带化发展都需要进一步改善和提高现有网络综合能力，而以传统模拟铜缆为主要技术手段的用户接入网难以适应这种高速发展的通信需求。

本文结合小区网络现状，在分析FTTH接入网基本构成、分类基础上，重点提出了小区FTTH接入网设计方案，论文主要阐述了FTTH接入网设计依据、业务需求、设计目标以及FTTH接入网具体的设计方案，具有很强的现实意义。

【关键词】FTTH 概念技术设计目录前言 (1)第一章接入技术概述 (2)1.1 宽带接入技术简介 (2)1.2 FTTX接入技术的概念及基本知识 (3)1.2.1FTTX的概念 (3)1.2.2 FTTX接入技术分类 (3)第二章 FTTH接入技术概述 (6)2.1 当前主要的几种宽带接入技术比较 (6)2.2 FTTH接入技术的适用环境 (13)2.3 FTTH接入技术的组网方式 (13)第三章小区FTTH接入工程设计 (15)3.1当前接入技术现状 (15)3.2 小区FTTH接入技术工程设计 (16)3.2.1 网络组网结构 (16)3.2.2 设备选型 (17)3.2.3 核心设备概预算 (28)第四章宽带接入技术展望 (34)结论 (35)结束语 (36)参考文献 (37)前言近十几年来，随着我国电信事业不断持续高速的发展，整体通信服务水平得到了明显的改善和提高，为推动和促进我国国民经济的发展与建设发挥了巨大作用。

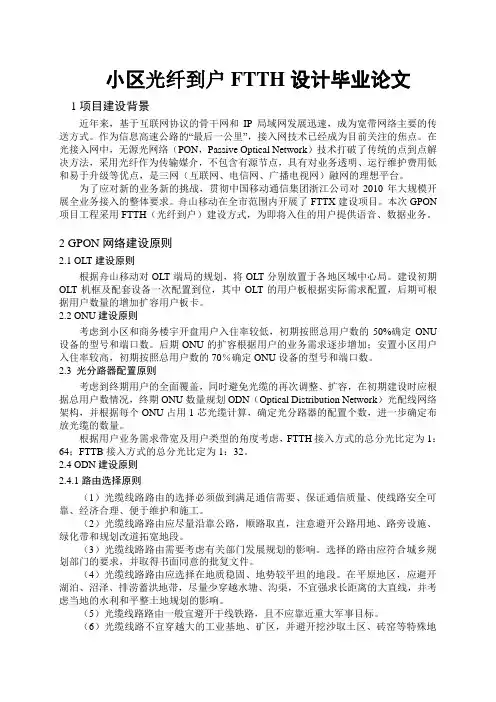

小区光纤到户FTTH设计毕业论文

小区光纤到户FTTH设计毕业论文1项目建设背景近年来，基于互联网协议的骨干网和IP局域网发展迅速，成为宽带网络主要的传送方式。

作为信息高速公路的“最后一公里”，接入网技术已经成为目前关注的焦点。

为了应对新的业务新的挑战，贯彻中国移动通信集团浙江公司对2010年大规模开展全业务接入的整体要求。

舟山移动在全市范围内开展了FTTX建设项目。

本次GPON 项目工程采用FTTH（光纤到户）建设方式，为即将入住的用户提供语音、数据业务。

2 GPON网络建设原则2.1 OLT建设原则根据舟山移动对OLT端局的规划，将OLT分别放置于各地区域中心局。

建设初期OLT机框及配套设备一次配置到位，其中OLT的用户板根据实际需求配置，后期可根据用户数量的增加扩容用户板卡。

2.2 ONU建设原则考虑到小区和商务楼宇开盘用户入住率较低，初期按照总用户数的50%确定ONU 设备的型号和端口数。

后期ONU的扩容根据用户的业务需求逐步增加；安置小区用户入住率较高，初期按照总用户数的70％确定ONU设备的型号和端口数。

根据用户业务需求带宽及用户类型的角度考虑，FTTH接入方式的总分光比定为1：64；FTTB接入方式的总分光比定为1：32。

2.4 ODN建设原则2.4.1路由选择原则（1）光缆线路路由的选择必须做到满足通信需要、保证通信质量、使线路安全可靠、经济合理、便于维护和施工。

小区宽带以太网接入设计方案_毕业设计

小区宽带以太网接入设计方案摘要随着宽带网络应用的发展,宽带接入技术成为目前比较活跃的技术领域。

一些接入技术已经开始应用,如ADSL 、HFC 等。

但是,这些技术的成本较高,不易被广泛采用。

本文主要讨论广泛应用且成本低廉的以太网技术,以及如何将其应用于宽带接入网络。

最后提出解决方案并得出相应的结论。

以太网是现在使用最广泛的局域网技术。

由于其简单、成本低、可扩展性强、和IP 网能够很好地结合等特点，以太网技术的应用正从企业内部网络向电信网领域迈进。

以太网接入是指将以太网技术和综合布线相结合，作为电信网的接入网，直接向用户提供基于IP的多种业务的传送通道。

以太网技术的实质是一种二层的媒质访问控制技术，能够在五类线上传送，也能够和其他接入媒质相结合，形成多种宽带接入技术。

以太网和无源光网络相结合，产生EPON技术。

光纤传输无疑是目前最理想的传输手段。

本文的设计方案就是利用光纤传输技术与以太网接入技术，将二者结合得到光以太网EPON并将其应用于城市小区的宽带接入。

关键字：以太网，宽带，接入，EPON目录1 以太网宽带接入的现状及走向 (1)1.1宽带以太网的发展现状 (1)1.1.1宽带以太网接入的优势 (1)1.1.2宽带以太网接入存在的问题 (2)1.2新技术将推动以太网接入的发展 (4)1.3宽带接入对以太网设备的要求 (7)1.4宽带接入对以太网管理的要求 (7)1.4.1 安全管理 (7)1.4.2 用户管理 (8)1.4.3 业务管理 (9)1.5宽带以太网接入的发展前景 (10)2 以太网宽带接入的原理 (11)2.1概述 (11)2.2宽带以太网的关键技术 (12)2.2.1以太网新业务 (12)2.2.2 以太网新业务的关键技术 (14)2.3宽带以太网的相关协议标准 (15)2.3.1 IEEE 802.3协议介绍 (15)2.3.2 IEEE 802.3ah协议 (16)3 光以太网EPON (20)3.1概述 (20)3.2EPON的系统结构 (21)3.3EPON的协议模型 (24)3.4EPON的技术难点 (25)3.4.1 系统同步 (25)3.4.2 ONU的自动识别 (25)3.4.3 EPON中TDM业务的传输 (26)3.4.4 EPON中的信息安全的考虑 (26)3.4.5 EPON中的以太网管理 (26)3.5EPON的特点 (27)4 小区宽带以太网接入设计方案 (28)4.1问题的提出及规划设计原则 (28)4.2设备选型 (28)4.3设计方案 (29)4.4功能实现 (32)4.5安全性研究 (33)致谢 (38)致谢 (38)参考文献 (39)1 以太网宽带接入的现状及走向1.1 宽带以太网的发展现状1.1.1宽带以太网接入的优势以太网是现在使用最广泛的局域网技术。

通信技术专业毕业论文设计--桃花坞二小区GPON光纤接入网规划设计

北京邮电大学网络教育学院毕业设计设计题目：韶关向阳小区GPON光纤接入网规划设计学生姓名谢程军学号134410143100033 总站/学习中心__ 广东远程校外学习中心专业名称通信工程入学年月2013年3月7日指导教师程毓良职称教授完成时间_______2015年1月16日_______摘要随着现代信息技术的不断更新升级，人们对电信业务的带宽、业务、简洁、多样的要求也越来也高。

GPON是新一代宽带无源光综合接入标准，具有高带宽、高速、高效传输、大范围覆盖、用户接口丰富等众多特点。

目前，中国运营商逐渐将投资重心转向光纤接入网，为实现接入网业务的宽带化、综合化改造的理想技术。

本文简要介绍了关于GPON的一系列基础知识和以GPON为接入方式的小区接入网规划。

本着实用的原则，综合考虑设备选型，ONU位置，IP地址分配，实现其可运营性。

并选定一个小区，进行完整的光纤接入网设计，达到学有所用的目的。

关键词GPON ONU FTTHAbstractWith the development of modern information technology unceasing renewal upgrade, people to telecommunication business of bandwidth, business, concise, diverse requirement also more and more high also. GPON is a new generation of broadband passive optical integrated access standard, has the high bandwidth, high speed, high efficiency transmission, large range, the user interface is rich, and many other features, has been most operators as realize access network business broadband change, comprehensive reform of the ideal technology.This paper briefly introduces the basic knowledge about a series of GPON and GPON for access area access network planning. In line with the principle of practical, comprehensive consideration of the equipment selection, ONU position, IP address assignment, achieve its operational sex. And selected a area of complete fiber access network design, to achieve the purpose of make your knowledge court.Keywords GPON ONU FTTH目录前言 (6)一绪论 (7)1.1 光纤接入技术 (7)1.2 GPON技术介绍 (8)1.3 FTTH技术 (11)二光纤接入网的基本概念 (12)2.1 光纤接入网的优势 (12)2.2 光纤接入网结构 (12)2.3 光纤接入网的分类 (14)2.4 接入网的拓扑结构 (15)三韶关向阳小区本地网网络结构和运行数据 (17)3.1 韶关向阳小区本地平面图及局所位置 (17)3.2 本设计所涉及范围的用户群状况 (17)3.3 现行用户接入方式及接入业务状况 (18)3.4 业务发展预测 (19)四建设接入网的可行性和必要性 (19)4.1 建设接入网的可行性 (19)4.2 建设接入网的必要性 (20)五韶关向阳小区GPON光纤接入网规划设计方案 (20)5.1 接入方式的选择 (20)5.2接入网网络结构的设计 (23)六ONU位置的设置及容量的计算 (30)6.1 OLT和ONU位置的设置 (30)6.2 OLT和ONU容量计算 (35)七光功率分配计算过程 (35)八ＩＰ地址分配 (41)8.1 IP地址概述 (41)8.2 A、B、C类地址研究 (42)8.3 公有和私有IP地址 (43)8.4 PON网络IP地址的规划 (45)九网络保护方式、网同步设计 (46)方案论证、评估 (52)致谢 (53)参考文献 (54)前言光纤接入网以光纤作为传输媒质，传输距离长，传输容量大，抗干扰性强，衰减小，重量轻，是未来宽带固定接入的必然发展方向。

毕业论文—小区FTTX+LAN宽带接入网设计001

毕业设计（论文）题目小区FTTX+LA宽带接入网设计学院四川远程外教中心教学系班级姓名指导教师 ___________________摘要随着计算机技术、宽带技术以及网络技术的飞速发展，人们对信息的需求越来越大。

信息化的浪潮正在席卷全球的每一个角落。

人们的生活发生了翻天覆地的变化。

而且这种趋势不仅仅体现在技术的更新上，更重要的是体现在人们的思维习惯上，信息化正逐渐成为人们最基本的需求而体现在生活的各个层面上。

过去，在设计大楼内部的数据系统时，会使用各种不同的传输线缆，信息插座以及插头。

例如: 用户电话交换机通常使用双绞线，局域网络（LAN则可能使用双绞线或同轴电缆，这些不同的系统使用不同的线缆来构成各自的传输网络。

而这些不同的信息插座、插头及配线架之间无法互相兼容，相互之间达不到共用的目的•小区FTTX+LAN6带接入网设计是为了顺应发展需求而特别设计的一套宽带系统，对于智能化建筑来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，为智能化建筑的系统集成提供了物理介质。

今天,我将有幸对泸州市蓝色空间小区1期和2期FTTX+LAI宽带接入网设计方案。

我将对两个小区进行整体的测量、设计并计算出我所需的材料总数并进行工程预算，画出工程图。

以实现光纤入户，满足用户网络需求的目的。

关键词：FTTX LAN宽带接入技术、光纤、CAD制图目录摘要 (2)绪论 (5)1、宽带接入网概述: 61.1宽带 (6)1.2宽带接入技术介绍 (7)121、ADSL接入方式： (7)1.2.2、FTTX+LAN 接入方式： (7)1.2.3、HFC: (8)1.2.4、无线接入技术： (9)2、建设FTTX+LAN 接入网的必要性： (11)2.1、业务需求： (12)2.2、国家的规定 (12)3、F TTX+LAN 接入技术介绍： (13)3.1、F TTx+LAN 概述 (13)3.2、F TTX+LAN 特点 (13)3.3、F TTx 划分 (14)3.3.1. FTTC (14)3.3.2. FTTB (15)3.3.. 3、FTTH (15)3.3.4、F TTP (15)3.3.5、 ................................................................................................................................... F TTZ153.4 LAN 介绍 (16)3.4.1 LAN 特点 (16)3.5、局域网拓扑结构 (17)3.5.1、星形结构 (17)3.5.2、树形结构 (17)3.5.3、总线形结构 (18)3.5.4、环形结构 (18)4、线路器件及设备介绍194.1、分光器 (19)4.2、分纤箱 (19)4.3、设备 (20)4.3.1、华为ONU 设备MA5616 (20)4.3.2、华为ONU 设备MA5620E (20)4.5、光纤 (21)4.5.1、光缆的型式代号 (21)4.5.2、通信光缆的端别判断 (23)4.5.3、光纤产品 (23)5小区FTTX+LAN宽带接入网设计实际操作 (24)5.1设计要求： (24)5.2、接入技术的选择： (26)5.3、网络拓扑结构的设计： (27)5.4、建设FTTB+LAN宽带接入图纸 (28)5.5、工料统计 (31)6、软件调节 (35)6.1、IP地址规划： (35)6.2、网络安全的设计： (36)6.2.1、网络出入口安全 (36)6.2.2、小区用户终端IP地址安全 (37)总结 (38)参考文献 (38)接入方式，从接入业务的角度看，可简单地分为适用于窄带业务的接入网技术和适用于宽带业务的接入网技术。

fttb lan宽带小区的几种布线设计方法(Several routing design methods for fttb lan broadband cell)

fttb+lan宽带小区的几种布线设计方法（Several routing design methods for fttb+lan broadband cell）Abstract: in recent years, the broadband is becoming more and more hot, and many telecom and non telecom operators compete fiercely on the "last mile". Broadband networks are developing at an unprecedented speed, and the forms of rich services and access are endless. A variety of emerging technology and operations continue to emerge, the current residential broadband access is mainly Ethernet access, ADSL, HFC three kinds of mainstream technology, this paper introduces using FTTB+LAN to solve the routing scheme based on broadband residential Ethernet technology...Keywords: FTTB+LAN cell routingBroadband community are the rage in near year..Many company competed. broadband network development very fast.Many new technology and new service applies to business. ETHERNET ADSL And HFC are mostly technology. The article introduce FTTB+LAN community Broadband network cable design for EthernetPoint:, FTTB+LAN, community, cable, designSeveral routing design methods for FTTB+LAN broadband cellFTTB+LAN, community, Broadband, network, cable, designIn recent years, broadband is becoming more and more hot, and many telecom and non - telecom operators are competing fiercely for "the last mile". Broadband networks are developing at anunprecedented speed, and the forms of rich services and access are endless. A variety of emerging technology and operations continue to emerge, the current residential broadband access is mainly Ethernet access, xDSL, HFC three kinds of mainstream technology, the following are introduced using FTTB+LAN to solve the routing scheme based on broadband residential Ethernet technology.According to the actual situation of various residential quarters, residential buildings within the district can be broadly divided into the following circumstances:1., the construction situation can be divided into: planning area, in the construction of residential areas, has been built.2., according to the residential structure classification can be divided into: multi-storey buildings, small high-rise buildings, high-rise buildings.3., according to the district structure classification, can be divided into monomer building and building group.According to the actual situation of residential construction, the network wiring can be divided into two major categories: planning, building, district wiring and built in District improvement cabling, and the latter is more common.Types of multi-storey small high-riseThe number of layers is 6~89 to 1215I. solutions for high-rise buildings (small high-rise buildings with available weak shafts)The high-rise building has the weak shaft which can be used, and has the connected basement, this kind of situation is better to solve.The user (such as transfer box into the family for information socket): if the real estate construction in a pipe can be embedded directly into consideration, if the building has been built by the user adapter box (TP) in the user at the user application, to be home again. If the weak vertical shaft can obviously use the existing pipe groove to enter the household, it is possible to consider that the transfer box is installed in the weak vertical shaft, and when the user opens, the utility model is passed through the existing pipe groove of the weak current well;Horizontal cable: horizontal cable vertical section of the laying, can use the original weak line groove,Indeed due to the actual situation and can not use the original line slot, to consider the installation of special (for broadband network) slot, slot size to set according to the actual needs, the level of horizontal section (floor) cable laying, in this case, you can use a small slot, can also be used PVC tube. The installation method uses the PVC pipe to do the user transfer box in the shaft (or the door of the household). The level of cable laying, can be placed in a line between sub layer, five kinds of cables all up (or down) a direction to the terminal; can also be placed in a line between sub layer, fivekinds of cables all up and down along the two direction to the terminal.Floor sub wiring (floor, chassis): floor sub wiring is the intersection of main optical fiber cable and horizontal five type cable. It is the place for installing exchange equipment, maintenance and maintenance in the future. When confirming the number and location of the chassis, the length of the horizontal cable should be considered and the wiring standards should be met.The main cable: cable can be used single-mode or multi-mode optical fiber cable; outdoor cable cable selection all go indoor use of the indoor cable, some or all go outside; usually a high-rise building has several sub wiring, the wiring between several sub trunk cable is all from the center room directly placed over, or from the the top floor of the first wiring wiring between the child continued to take over, depending on the specific circumstances, if the host is not far away from the building, can consider all the sub cable wiring from the host housing directly placed here; if the computer room is far away from the floor, you should consider the main cable the building (the core) from the host housing directly placed over to the first floor of the wiring between the cabinet (usually a bottom), and then continued to receive other cable wiring room in the closet.Residential central computer room: for the high-rise buildings, the general choice of the computer room in the basement or overhead equipment layer.For the selected area that has not yet been decorated, the requirements of the central computer room are power, area, temperature and humidity, electromagnetic shielding, etc.. As for the unified planning scope of residential fire in the building be coordinated by property developers, or in the room to add a fire detection point; grounding room can use the ground area of the body, the ground or a separate building room.Two, multi-storey building solutions (including no weak shaft of the small high-rise building)The user (such as transfer box into the family for information socket): if the real estate construction in a pipe can be embedded directly into consideration, if the building has been built by the user adapter box (TP) in the user at the user application, to be home again.Horizontal cable: for multi tier building horizontal cable placement, the general approach is: in the building, the same unit, through the main vertical pipe or trough to all levels, and then through the horizontal groove to each installation point. If different units between the centralized management, five kinds of cables so that more walk between different units, then to walk through the overhead layer horizontal tube (or buried wall horizontal pipe construction waterproof outdoor).If the difference between units go cascaded optical (electric) cable, then to walk through the wall of the horizontal tube (or buried in the corner, horizontal pipe) can also go well and the outdoor pipeline.Inter unit sub wiring (unit, inner case): multi story building, each unit, one case, or one case of each building.The main unit: different units between the centralized management of the best tenants cable to be concentrated in one or several sub unit wiring room management, in order to save the cost of wiring and network equipment, but because of the actual situation is different, may in the field do not solve the problem of centralized management, then consider placing a wiring box in each unit, and to the floor of the cable (perhaps the core number of more or less) usually only have one trunk cable, so there are other elements and to take what measures the fiber node connection problem, there can be several ways to solve this problem:1, different units (or the outdoor indoor environment: as the case may be) five line level, to go well with the outdoor outdoor hand five lines, go to another wall of a unit, can consider the use of indoor five lines. In this case, only a few units in the case of relatively low rate of investment.2. Different units are connected by fiber optic cable. The wiring mode adopts the outdoor hand hole or the outer wall, or overhead to another unit (or building). It is a cable to the floor units, connected to other units from the tail unit laying fiber optic cable, both ends will melt on the tail of network to solve the way to complete by multi port optical switches, this situation is in the case of the unit number is more than the rate of economic investment.3. Different units are connected by fiber optic cables indifferent ways. The wiring mode adopts the outdoor hand hole or the outer wall or overhead to another unit (or building). It is the core cable to a unit floor, leaving several cores of the unit, from other units this unit also cloth small core number cable, the cable core number continued past the network to solve the way to complete the optical switches from the center of the computer room, this is the comparison of economic the investment in each unit households more cases use rate. Moreover, from the use of optical fiber cable statistics, the cost can be controlled (cable continued to be considered in the unit wiring room, that is, in the case of connecting, or with optical fiber branch head to continue splicing fiber cable to different units (or buildings).The main cable: because of the characteristics of multi story residential, multi-storey building backbone cable is more, and the residential housing is relatively dispersed, and so the cost savings from the view of optimization design, in large high-rise, Multilayer Hybrid scattered residential to consider the use of multi-core cable, the usual practice: the number of large core fiber optic backbone cloth into a piece of residential, the cable through the cable branch make small core number to each building wiring room.Trunk fiber optic cable should be considered as possible in the building to do, or take the outdoor fiber optic cable branch head to do.Residential center room: only for multi-storey building of room area was selected in the overhead floor or basement, small room selection to select a relatively good environment in place,specific design criteria to consider when choosing the reference factors of computer room. If there is no room conditions of the District, you can consider the use of outdoor chassis program.Other requirements are the same as those in high-rise buildings.Three, villa solution (intensive, decentralized)Villa area is characterized by fewer households, households scattered, low occupancy rate, high investment costs, but the high level of tenants.There are several types of villas: single family, double Huxing, multi huxing.1, single Huxing: a set of features: no shared channels and shared lighting; solutions:First, in the villa group set an outdoor fiber optic transit box, from the main room to lead a large number of fiber optic cable to this transit box, and then sub four core fiber to each door; - the cost is too high, is generally not used;The two is in a sleeve with a wall hanging cabinet villas, from the 14 core cable to the host of real led cabinet, and then use the outdoor five lines divided into each building tenants; - low cost, but to solve the problem of power supply cabinet and cabinet installation position. Suggest adopting.2, double (or four) type: a two (four) sets, features: shared channels and shared lighting; solutions:A wall hanging cabinet in the villa of a building of the public channel, from the host 14 core cable to the cabinet room lead, and then use the outdoor five lines divided into each building tenants; - low cost, can solve the cabinet installation position, to coordinate the problem of power supply cabinet.3, multi Huxing: a multi sets (there may be several units), features: shared channels and shared lighting; solutions:One is in the villa of a building where a unit is equipped with a wall hanging cabinet, from the host room lead to a four core cable to the cabinet, and then use the outdoor (or interior) five lines divided into other units of the building tenants; - low cost, can solve the problem of power supply cabinet the installation position and the cabinet.The two is in the villa of a building where a unit is equipped with a wall hanging cabinet, from the host room lead to a four core cable to the cabinet, and then use the outdoor (or interior) of each household in five lines divided into other units of the building occupants and other buildings (go outdoor double wire); -- low cost, can solve the problem of power supply cabinet and cabinet installation position.The user (such as transfer box into the family for information socket): if not into the household, the household to install a special adapter box way; if the owners or developers have entered households, priority: the study of child room (smallroom) > > > the master bedroom living room.Horizontal cable: the horizontal cable walks in the outdoor part, walks through the existing pipe ditch or the new pipe ditch; the building cable is installed to the user switching box or enters the household, or wears the original weak electricity pipe to enter the household. For the same building, the number of villas more, but also do vertical pipe or groove, and this is the same as multi-storey building solution, hit the floor as vertical pipe or groove.Among the sub unit wiring between (unit chassis): for small villa apartment layout building, the best in the villa group in several relatively intensive areas a few wall case, five lines from the branch to the other tenants of the building. For a large number of villas, you can also consider each building or every unit is provided with a wall hanging case.Inter cell trunk: when there are multiple units in a villa building, you may consider a sub compartment for each unit,This connection problems between the units: cable can use the connecting way, can also be used in outdoor (or indoor) cable in tandem, or by way of cable cascade (because it involves the cable, the reason, the cost of equipment is not recommended. )Trunk cable: villa area is relatively large, can use a cable connection box in the outdoor villas in a real way, from the host lead core cable to the adapter box, and then use the four core cable next to each building wiring box method;Residential center room: the choice of terms and conditions as mentioned before, if there is no room for public places can be useful, also can consider developers place, a room or outdoor cabinet construction set by their own.Four, enter households and not enter the household construction methods1, the old building renovation project, no special circumstances are recommended not to enter the construction methods, only install the user transfer box. If you want to enter the house, do it at the time of opening.2, not only in the construction, in the planning and design of residential, because all piping in the design stage, the planning of residential broadband network wiring, broadband wiring should be all levels of pipelines, risers, bridges, trough a plan in place.Terms usedFTTB:, Fiber, To, The, Building (fiber to the floor)LAN:, Local, Area, Network (LAN)ADSL:, Asymmetrical, Digital, Subscriber, Loop (asymmetric digital subscriber loop)HFC:, Hybrid, Fiber-Coaxial (coaxial cable, optical fiber hybrid network)TP: Transition Point (transit point)。

毕设说明书(基于EPON技术的光纤到楼户的小区宽带接入网

UNIVERSITY OF TECHNOLOGY毕业设计题目基于EPON技术的光纤到楼/户的小区宽带接入网的研究与设计学生姓名学号专业班级通信工程指导教师学院计算机与通信学院辩论日期2021年基于EPON技术的光纤到楼/户的小区宽带接入网的研究与设计FTTB/FTTH access technology research and design based on EPONXxx摘要近年来，随着互联网的普及和快速开展，人们日益增长的通信需求对通信网络的交换和传输能力提出更高的要求，但骨干网传输速率和交换能力的提高使得接入网成了整个通信网络的瓶颈。

当前ADSL是我国主流的宽带接入技术，主要提供普通上网业务，网吧业务，视频会议和企业专线业务，但随着IPTV和VOD等新型业务的开展，对接入承载网提出了很高的要求，而当前主流的ADSL带宽已远远不能满足需要，因此具有高带宽和高稳定性等优点的光纤到户技术的开展和应用成为了大势所趋。

本设计针对光纤到户接入技术主要进行了以下几方面工作：一通过对FTTH概念的介绍,详细分析了包括多业务传送平台系统，点到点以太网系统以及无源光网络技术，通过对以上光纤到户实现技术的比照，得出了各种技术的优缺点及适用场合。

二本设计阐述了光纤到户接入实现的主要手段PON,并对PON的根本结构和分类进行了分析。

通过对几种接入技术的比较，得出了目前EPON是最为适合我国的国情,并且能在我国得到大力开展的接入技术。

三重点介绍了EPON系统的参考结构、复用原理、协议栈、帧结构及对外接口，为基于EPON的FTTH光纤到户接入的建设提供了理论上的支撑。

四结合光纤到户接入技术和EPON原理，以及工程建设的相关要求、原那么。

本设计介绍了A小区光纤到户建设的实例。

关键词：无源光网络；EPON；FTTH；AbstractIn recent years, the development of internet is becoming more and more popular and the faster. People's growing demand for communications of switching and transmission are asking for higher requirements, but the backbone transmission rate and the exchange of capabilities makes the access network has become the bottleneck of communication network. ADSL is currently the mainstream of broadband access technology in China, mainly provide general Internet services, Internet services, video conferencing and enterprise private line services, But as IPTV and VOD and other new business development, accessing to a very high network load demands, and the current mainstream way of ADSL access bandwidth can not meet the needs, and therefore with high bandwidth and high stability of the advantages of FTTH(Fiber To The Home) FTTH technology development and application is becoming the trend.In this paper, FTTH access technology mainly carrys out with the following aspects.First, through the introduction of the concept of FTTH, including a detailed analysis ofmulti-service transport platform,point to point Ethernet passive optical network systems and passive optical network technology, through the above comparison of FTTH implementation techniques, obtained a variety of techniques advantages and disadvantages, and for occasions.Second, his paper describes the main FTTH access to achieve PON (Passive Optical Network), and PON's basic structure,classification were analyzed.Through several PON access technology comparison, the current EPON is the most suitable for China, and can be strong in the development of China's FTTH access technology.Third, focus on the EPON system reference architecture,multiplexing principles, protocol stack, the frame structure and external interface, providing the theoretical support for EPON-based FTTH construction.Fourth, the combination of FTTH access technology, EPON principles, and FTTH construction-related requirements, this paper describes A the construction of residential fiber to the home as an example.Keywords:PON;FTTH;EPON;目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 FTTH的研究背景 (1)1.2 FTTH技术开展的现状 (1)1.3 FTTH技术的开展前景 (2)第2章 PON技术的研究 (3)2.1 PON的定义 (3)2.2 PON的根本结构 (3)2.3 PON的分类 (3)2.4 几种PON接入技术的比较 (4)2.5 PON的应用环境与开展趋势 (6)2.6 EPON的参考结构 (6)2.7 EPON的复用原理 (8)2.8 EPON的协议栈 (9)2.9 EPON的帧结构 (10)2.10 EPON的对外接口 (11)2.11 PON技术接入方式 (11)第3章 FTTH光纤到户技术研究 (16)3.1 FTTH的概念 (16)3.2各种光纤到户实现技术的分析 (16)第4章 FTTH光纤到户工程设计 (18)4.1 FTTH工程设计目标 (18)4.2 FTTH网络点设置 (18)4.3 FTTH技术对光缆的定义 (19)4.4 FTTH光缆产品与技术 (20)4.5 布线方案 (21)4.6 光功率预算 (24)第5章 FTTH光纤到户建设实例 (26)5.1 建设简介 (26)5.2 工程设计方案 (26)5.3 EPON接入业务配置 (28)5.4 光功率预算 (32)5.5 吞吐量、丢包率、帧缓冲能力、延迟、误码率的测试结果 (33)5.6 工作量及设备统计 (33)总结 (35)附录Ⅰ外文文献原文、译文 (36)致谢 (62)第1章绪论1.1 FTTH的研究背景近年来随着宽带技术的开展，群众对一通信网络日益增长的需求，对网络的传输速度和交换能力提出了新的要求，提高骨干网传输速度和交换能力，提高计算机的速度，使得接入网已成为在通讯网络中的瓶颈。

小区宽带接入网设计

小区宽带接入网设计摘要当今社会己进入信息时代，人们除了对传统的电话、传真、数据通信的需求外，又对诸如计算机通信、高速率数据通信、会议电视、电子信箱及多媒体通信提出了更高的要求。

就我国的通信网络而言，传输网经过近几年的发展，一级、二级干线及大中城市的市话中继线己基本实现了数字化、光纤化；交换网也基本实现了程控化、数字化；而接入网即人们通常所说的用户网则发展较缓慢。

随着传输网、交换网的高速发展，必然促使接入网的快速发展。

然而，由于接入网是整个通信网络中建设技术复杂、实施难度大、投资费用高、影响范围大、也是关键的一部分，因此接入网也就成了通信网建设中的“瓶颈”。

本论文研究的主要内容是介绍几种常用的宽带接入网技术进行规划设计。

实现为小区用户提供综合、可靠、安全的网络业务，宽带高速互联接入、局域网互联及其他基于宽带接入网的业务。

接入技术的依据以及接入网的安全与管理。

关键词：宽带接入网；小区线路；ADSL 原理；无线网目录1 引言.............................................................32 宽带接入网概述...................................................3 2.1 接入网的产生................................................3 2.2 接入网的定义................................................3 2.3 接入网的分类................................................43 主流宽带接入网技术...............................................4 3.1 ADSL 的概述、安装与原理.....................................4 3.2 FTTXLAN 的概念、网络结构和优缺点...........................4 3.3 HFC 的概述、网络结构和优缺点.................................5 3.4 无线接入技术................................................ 64 接入网的安全与管理..............................................6 4.1 网络安全定义................................................7 4.2 网络安全的现状与技术........................................75 结束语.........................................................106 参考文献.......................................................117 谢词...........................................................12 11 引言信息产业已经成为新时期全球战略制高点。

小区FTTB+LAN宽带布线解决方案

网络地带・
小区ＦＢＬＴＴ＋ＡＮ宽带布线解决方案
许英（江苏省有线广电信息网份有限南京络股公司分公司江苏南京２００，１０）０
摘要：宽带网络正以前所未有的速度向前发展，丰富的业务提供形式和接入方式层出不穷，各种新兴的技术和运营方式不断出现。丈章针
１２水平电缆．水平电缆垂直段的铺设可利用原有的弱电线槽，确实不能外已有的管井及管道。２３单元间子配线间（．单元内机箱）利用原有线槽时，考虑重新安装专用（于宽带网络）线槽，线槽多层楼每个单元一个机箱或每栋楼一个机箱。的大小根据实际需要来定。这种情况下，水平电缆水平段（楼层
对目前小区宽带网络，讨论了几种基于以太网技术、／ＦＴ＋Ａ的主流宽带接入技术布线的解决方案。采ｆＴＢＬＮｌ关键词：宽带网络；ＴＢＬＮ接入技术；ＦＴ＋Ａ；小区布线；决方案解
或是从该高层楼的子配线间中的第一个子配线间续近年来小区宽带化越来越热，多家电信和非电信运营商在直接布放，可视具体情况而定，如果主机房离该楼不远，可以考虑将所 “ 最后一公里” 上争夺激烈。宽带网络正以前所未有的速度向前接，发展，丰富的业务提供形式和接入方式层出不穷，各种新兴的有子配线间的光缆从主机房直接布放过来，否则应考虑将该大
技术和运营方式不断出现。目前，小区宽带接入主要有以太网楼的主干光缆（大芯数）主机房直接布放到该楼的第一个配从
接入，ＤＬＨＣｘＳ，Ｆ三种主流技术，以下讨论几种采用ＦＴ＋Ａ基线间机柜（ＴＢＬＮ通常是最底下的）然后再续接到其他配线间。，

FTTX+LAN接入网系统设计

摘要本文通过分析了目前小区宽带网的接入方式和对小区宽带接入网的规划设计，根据目前较普及的小区宽带接入方式和网络服务，采用光纤接入到楼（FTTB）或小区（FTTZ），再通过网线接入用户，从而提供共享带宽，制定出一套合理的小区宽带接入网规划方案；以及分析宽带用户分类和业务预测，结合宽带接入技术发展现状探讨宽带接入网规划及相关原则。

关键词 FTTZ+LAN；小区宽带；网络安全；以太技术引言在本小区宽带方案设计中，我们不仅为小区规划设计了一个提供高带宽上网的综合性宽带业务，而且在这个规划的小区宽带中还能开展其他数据增值业务。

同时还在设备选型（如：D-Link DES-3024中心路由交换机、D-Link DGS1224T交换机以及线缆和光缆等）都做了具体的分析并结合了其性能特点和经济理念，选择的设备产品都具有兼容性好、且占市场分额较高、能够满足高带宽和具有较长生命周期的特点，在接入技术和接入方式都结合了目前和将来小区宽带接入网的需求，使用了较合理经济的先进技术，为小区宽带用户上网提供一个安全、稳定、快捷、经济的网络服务和设置了足够的小区宽带冗余。

这样就可以吸引大量小区宽带用户，并提供优质服务而达到留住用户的目的。

本方案设计中不足的是：我们对小区的规划不是特别合理，对布线问题没有明确的说明，所使用的技术我们也还没有完全掌握，对网络安全我们也没有特别理解。

这些都需要我们在以后的工作生活中去深入研究。

第一章绪论近几年，我国宽带接入网用户数飞速增长，2008年我国成功超越美国成为全球宽带用户数最多的国家。

据信息产业部统计数据表明，2008年12月我国的宽带用户数是6646.4万，截至2009年11月，我国的宽带用户数达到了8338万，月平均增长150万户以上。

在2009年，尽管受金融危机的影响，我国国民消费能力降低，对装宽带的消费可能会减弱，但诸多因素仍将驱动我国宽带用户规模高速发展，冲破1亿关口，再说我国通信经历了二十多年的长足发展，已基本实现了交换程控化和传输数字化，初步形成了四通八达、纵横交错的通信网络。

关于FTTH光纤网络工程建设接入技术研究分析论文.doc

关于FTTH光纤网络工程建立接入技术研究分析论文在信息化时代,各种网络设备与技术被运用社会生活与生产之中,既推动了社会经济的开展又丰富了人们的生活,提升了生活质量,而FTTH(FiberToTheHome)技术那么是其中的一种。

FTTH不仅带宽更大,速率更快、稳定性更强,价格也更为低廉,按干扰性也更强。

然而,铜网向光网的过渡中,由于既有网络的存在,需要制定一定的开展策略。

为了实现光纤到户,需要选择最正确的运营模式,降低本钱,提高市场竞争优势等。

就当前的FTTH开展策略而言,其主要从以下几个方面加以突破。

1.1划分市场寻找突破口一个人口大国,且人口分布在我国的各个地区,中国地域辽阔,但是不同地区的经济开展水平存在着差异性,为了更好地促进“宽带中国”的开展,需要制定宽带接入策略。

可采取“先富带动后富”的措施,也即通过在经济相对兴旺的省份推广光纤接入效劳,使之真切的感受到网络的变化,以起到示范作用。

在得到市场反响之后,即可在其他地区开展针对性的推广。

1.2开展宽度产业链在当前的FTTH技术开展的过程中,需要加强对该技术的推广,加强宽带技术、FTTH光纤到户技术与其他客户之间的合作。

例如,可以与房地产业相结合,借助与当前火爆的房地产业与之开展合作,在房地产建立时推广FTTH技术进入各大小区,即可成为市场新的卖点和推广告。

对于开发商而言,亦为购房者提供了增值效劳,可实现互利共赢。

1.3降低风险以逐层推进在当前网络工程的开展中,为了更好地推动宽带建立,实施FTTH 光纤到户接入技术,可以采用逐层推进的方法,对宽带网络进行部署,进而降低风险。

我国宽带业务的开展可以借鉴西方国家的成功经验,借鉴其降低宽带套餐费用、网络共享、降低风险等措施,以不断提升用户体验,以增强其对于FTTH技术的信任度,进而逐步推进以降低FTTH技术的投资风险。

FTTH是目前宽带技术较为常见的,因具备多种优势使之在宽带安装当中运用较为广泛,尤其是接入技术多样而且能够起到提升网络速率,使之在受到了群众的青睐,具体优势有以下几个方面:2.1不断刷新纪录的宽带相对于双绞线的铜线接入,相对于ADSL最大8Mb/s的下行带宽,单芯光纤的传输带宽理论上已经超过了100Tb/s(xx年),而且随着技术的开展,这个纪录还会被刷新。

FTTB+LAN工程设计(毕业论文)

FTTB+LAN工程设计摘要随着社会的进步、信息科技的发展、人类对信息业务的新需求,打破了近百年来一直统治着电信业的铜线用户线的一统天下。

在向信息高速公路前进的过程中,FTTB+LAN已经在用户心目中取得了相当的地位。

当IP技术日趋成熟、全国各大中城市纷纷开始筹建IP 城域网的时候,山东电信在迅速展开建设技术先进、覆盖全市的宽带城域网,其重要的技术基础之一就是FTTB+LAN。

简单的说,就是将光纤铺到大楼之后,采用局域网的技术将五类双绞线布放到每用户家中,对用户来讲,并没有增加什么设备只是墙上多了个“插信息座”而已;然而就是这个小小的信息插座,令每个用户可以享用10/100M的带宽,使得宽带网连接千家万户成为现实,通过一根网线上网,打网络电话,看VOD都能轻松实现，随着IP业务的爆炸式增长和我国电信运营市场的转型,无论是传统电信运营商还是新兴运营商,都把建设面向IP业务的电信基础网作为其网络建设重点。

接入网承接用户与核心网,是宽带网络建设中非常重要的一环。

接入网作为承载业务直接面向用户网络,是体现运营商的用户覆盖率和竞争实力的直接指标,同时也是电信网络的投资重点，从目前看,用户需求的多元化将给众多的接入网技术提供应用的舞台,同时我们也在不断呼唤有更新的接入技术出现,去满足更细分的用户需求,将通信网络的价值更加充分地体现出来。

关键词：FTTB、局域网、城域网、宽带接入网、宽带交换设AbstractAlong with the progress of the society, information technology, and the development of the human business to the new demand for information, broke nearly 100 years of telecommunications have governed the skillfulness copper users line. To the information superhighway forward in the process, FTTB + LAN has made quite the user thinks the position. When IP technology matures, major cities nationwide in succession when begin to prepare IP intracity networks, shandong telecom in rapid spread of advanced technology, covering the city construction, the important of broadband intracity networks is one of basic technology of FTTB + LAN. Say simply, is after the fiber shop to building, the LAN technology will five categories twisted-pair cable cloth to each user will tell to users at home,, and did not increase the what equipment is just a "seat" insert information; it Yet even this small information socket, making each users can enjoy 10/100M bandwidth, making broadband network connection innumberable families become reality, through a single cable Internet access, play Internet phone, watching VOD is easy to realize, with IP business explosive growth and the transformation of China telecom's operating market, no matter be traditional telecom operators or emerging operators, construction of telecom JiChuWang for IP business as its network construction point. Access to undertake the user and core network, broadband network construction in very important one annulus. Access network as carrying business directly facing the user network, it is to reflect the operators of competitive strength of user coverage and direct index, also the telecom network, from the current investment mainly, the needs of the user see diversification will give numerous access network technology provides the application stage, at the same time we are constantly updated calls access technology appear, to satisfy the more subdivision of user demand, will communication network value more fully reflected.Keywords: FTTB、intracity networks、broadband access、broadband exchange equipment、passive optical network、light lines terminal前言从光纤通信问世到现在，光传输的速率以指数增长，光传输的速率在过去的10年中大约提高了100倍。

《2024年基于GPON技术的小区光接入网FTTH的实现》范文

《基于GPON技术的小区光接入网FTTH的实现》篇一一、引言随着信息技术的快速发展，网络通信技术已经成为人们生活中不可或缺的一部分。

光纤到户（FTTH）作为目前最先进的接入网技术，其高速、大容量的传输能力满足了人们对网络通信的日益增长的需求。

在小区光接入网的建设中，GPON（Gigabit Passive Optical Network，千兆无源光网络）技术以其高带宽、高效率、高可靠性等优势被广泛应用。

本文将探讨基于GPON技术的小区光接入网FTTH的实现。

二、GPON技术概述GPON是一种基于无源光网络的宽带接入技术，具有高带宽、高效率、高可靠性等特点。

它采用点到多点的网络结构，支持多种业务类型，如数据、语音和视频等。

此外，GPON技术还具有强大的网络管理能力，可以实现对用户网络的实时监控和管理。

三、小区光接入网FTTH的实现1. 网络架构设计小区光接入网FTTH的网络架构主要包括光缆线路、光缆分配网和用户端设备等部分。

其中，GPON技术主要用于光缆分配网部分，通过无源光分路器将光信号分配到各个用户端设备。

此外，还需要考虑网络的安全性和可维护性，确保网络的稳定运行。

2. 设备选型与配置在小区光接入网FTTH的实现过程中，需要选择合适的GPON设备和ODN（Optical Distribution Network，光配线网）设备。

其中，GPON设备包括OLT（Optical Line Terminal，光线路终端）和ONT/ONU（Optical Network Terminal/Optical Network Unit，光网络终端/光网络单元）。

ODN设备则包括光缆、光缆分路器等。

在配置过程中，需要根据小区的实际情况进行合理配置，确保网络的覆盖范围和传输速率满足用户需求。

3. 网络建设与施工在小区光接入网FTTH的建设与施工过程中，需要严格按照设计要求进行施工，确保施工质量符合相关标准。

同时，还需要注意安全问题，如设备安装位置的防水、防雷等措施的落实。
