公路隧道衬砌内轮廓线的求法

合集下载

隧道工程3

隧道工程3

1.公路隧道衬砌内轮廓线的求法:主要步骤如下:(1) 确定建筑限界(2)确定弧形(3)计算验证、调整。

以上过程是个反复循环的过程衬砌断面的形状①直墙式圆弧拱②三心圆拱③单圆拱2.隧道衬砌断面的轴线:应当尽量与断面压力线重合,使各截面主要承受压应力。

(1)当衬砌受径向分布的水压时,轴线以圆形最好;(2)主要承受竖向压力或同时承受不大的水平侧压力时,可采用三心圆拱和直墙式衬砌;(3)当承受竖向压力和较大侧压力时,宜采用五心圆曲墙式衬砌;(4)当有沉陷可能受底压力时,宜加设仰拱的曲墙式衬砌。

3.什么是隧道衬砌?它是一种超静定支护结构,是隧道的主体建筑物4.隧道行车限界:保证隧道中行车安全,在一定高度和宽度范围内任何物体不得侵入的限界5.隧道净空:隧道衬砌的内轮廓线所包围的空间6.建筑限界:是指隧道衬砌等任何建筑物不得侵入的一种限界。

7.隧道的纵坡类型:单向坡、人字坡8.隧道内纵面线形设计应综合考虑行车安全性、营运通风规模、施工作业效率和排水要求。

综合各方面要求,隧道规范要求纵坡应不小于0.3%,并不大于3%;隧道如双向对头掘进,为施工排水,可采用“人”字坡。

单向通行时,设置向下的单坡对通风有利。

9.隧道平面线形,一般采用直线、避免曲线。

如必须设置曲线时,应尽量采用大半径曲线,并确保视距要求。

10.洞口位置选择的一般原则和要求:⑪洞口应尽可能地设在山体稳定、地质较好地下水不太丰富的地方;⑫洞口不宜设在垭口沟谷的中心或沟底低洼处,不要与水争路;⑬洞口应尽可能设在线路与地形等高线相垂直的地方,使隧道正面进入山体,洞门结构物不致受到偏侧压力;⑭当线路位于有可能被淹没的河滩上或水库回水影响范围以内时,隧道洞口标高应在洪水位以上。

⑮为洞口稳定和安全边坡及仰坡均不宜开挖过高不使新开出的暴露面太大。

⑯若洞口附近遇有水沟或水渠横跨线路时,应慎重处理,设置桥涵净空不宜太小,以免后患。

⑰若洞口前方岩壁陡立,基岩裸露,此时,最好不刷动原生坡面;⑱、洞口以外应当留有生产活动的场所。

《隧道工程》精品课件第四章 隧道的总体设计

《隧道工程》精品课件第四章 隧道的总体设计

隧道工程
2. 越岭隧道标高选择
在选择越岭隧道标高时,考虑运营条件的改善和通过能力的提高,宜 采用低标高方案,但必须进行地形、地质、施工、运营、经济技术等多种 因素综合比较来确定最优隧道标高。
三、傍山隧道选址
1.傍山隧道在埋深较浅的地段,一定要注意洞身覆盖厚度问题。为保持山体 稳定和避免偏压产生,隧道位置宜往山体内侧靠。 2.河岸存在冲刷现象或河道窄,水流急,冲刷力强的地段,要考虑河岸冲刷 对山体和洞身稳定的影响,隧道位置宜往山体内侧靠一些,有可能时最好设 在稳定的岩层中,如图4.1-2 所示。
隧道工程
公路隧道横断面示意图(单位:m)
隧道工程
由于地质条件的关系,隧道宽度过大则不经济,施工上也增加难度, 因此高速公路、一级公路一般应设计为上下行分离的两座独立隧道。两相 邻隧道最小净距视围岩类别、断面尺寸、施土方法、爆破震动影响等因素 确定,一般情况可按下表的规定选用。
围岩级别
I
最小净距 1.0× B (m)
修道宽度不宜小于1.0m。
隧道工程
1. 建筑限界高度,高速公路、一级公路、二级公路取5.0m;三、四级公 路取4.5m。
2. 当设置检修道或人行道时,不设余宽;当不设置检修道或人行道时,应 设不小于25cm的余宽。
3. 隧道路面横坡,当隧道为单向交通时,应取单面坡;当隧道为双向交通 时,可取双面坡。坡度应根据隧道长度,平、纵线形等因素综合分析确定, 一般可采用1.5﹪~2.0﹪。
隧道工程
隧道工程
第二篇 公路隧道的勘察设计
隧道工程
第 四章 隧道总体设计
★知识目标:
了解隧道选址时主要应考虑哪些问题;熟悉隧道平面、纵断面设计时 应注意的问题;熟悉隧道建筑限界、衬砌内轮廓线、实际开挖线的定义。

隧道设计衬砌计算范例(结构力学方法)

隧道设计衬砌计算范例(结构力学方法)

1.1工程概况川藏公路二郎山隧道位于四川省雅安天全县与甘孜泸定县交界的二郎山地段, 东距成都约260km , 西至康定约97 km , 这里山势险峻雄伟, 地质条件复杂, 气候环境恶劣, 自然灾害频繁, 原有公路坡陡弯急, 交通事故不断, 使其成为千里川藏线上的第一个咽喉险道, 严重影响了川藏线的运输能力, 制约了川藏少数民族地区的经济发展。

二郎山隧道工程自天全县龙胆溪川藏公路K2734+ 560 (K256+ 560)处回头, 沿龙胆溪两侧缓坡展线进洞, 穿越二郎山北支山脉——干海子山, 于泸定县别托村和平沟左岸出洞, 跨和平沟经别托村展线至K2768+ 600 (K265+ 216) 与原川藏公路相接, 总长8166km , 其中二郎山隧道长4176 m , 别托隧道长104 m ,改建后可缩短运营里程2514 km , 使该路段公路达到三级公路标准, 满足了川藏线二郎山段的全天候行车。

1.2工程地质条件1.2.1 地形地貌二郎山段山高坡陡,地形险要,在地貌上位于四川盆地向青藏高原过渡的盆地边缘山区分水岭地带,隶属于龙门山深切割高中地区。

隧道中部地势较高。

隧址区地形地貌与地层岩性及构造条件密切相关。

由于区内地层为软硬相间的层状地层,构造为西倾的单斜构造,故地形呈现东陡西缓的单面山特征。

隧道轴线穿越部位,山体浑厚,东西两侧发育的沟谷多受构造裂隙展布方向的控制。

主沟龙胆溪、和平沟与支沟构成羽状或树枝状,横断面呈对称状和非对称状的“v ”型沟谷,纵坡顺直比降大,局部受岩性构造影响,形成陡崖跌水。

1.2.2 水文气象二郎山位于四川盆地亚热带季风湿润气候区与青藏高原大陆性干冷气候区的交接地带。

由于山系屏障,二郎山东西两侧气候有显著差异。

东坡潮湿多雨,西坡干燥多风,故有“康风雅雨”之称。

全年分早季和雨季。

夏、秋两季受东进的太平洋季风和南来的印度洋季风的控制,降雨量特别集中;冬春季节,则受青藏高原寒冷气候影响,多风少雨,气候严寒。

隧道结构计算

隧道结构计算

一.基本资料惠家庙公路隧道,结构断面尺寸如下图,内轮廓半径为 6.12m ,二衬 厚度为 0.45m 。

围岩为 V 级,重度为19.2kN/m3,围岩弹性抗力系数为 1.6×105kN/m3,二衬材料为 C25 混凝土,弹性模量为 28.5GPa ,重度 为 23kN/m 3。

考虑到初支和二衬分别承担部分荷载,二衬作为安全储备,对其围岩压力进行折减,对本隧道按照 60%进行折减。

求二衬内力,作出内力图,偏心距分布图。

1)V1级围岩,二衬为素混凝土,做出安全系数分布图,对二衬安全性进行验算。

2)V2级围岩,二衬为钢筋混凝土,混凝土保护层厚度 0.035m ,按结构设计原理对其进行配筋设计。

二.荷载确定1.围岩竖向均布压力:q=0.6×0.45⨯12-S γω式中: S —围岩级别,此处S=5;γ--围岩重度,此处γ=19.2KN/3m ;ω--跨度影响系数,ω=1+i(m l -5),毛洞跨度m l =13.14+2⨯0.06=13.26m ,其中0.06m 为一侧平均超挖量,m l =5—15m 时,i=0.1,此处ω=1+0.1⨯(13.26-5)=1.826。

所以,有:q=0.6×0.451-52⨯⨯19.2⨯1.826=151.456(kPa )此处超挖回填层重忽略不计。

2.围岩水平均布压力:e=0.4q=0.4⨯151.456=60.582(kPa ) 三.衬砌几何要素 5.3.1 衬砌几何尺寸内轮廓线半径126.12m , 8.62m r r ==内径12,r r 所画圆曲线的终点截面与竖直轴的夹角1290,98.996942φφ=︒=︒; 拱顶截面厚度00.45m,d = 墙底截面厚度n 0.45m d =此处墙底截面为自内轮廓半径2r 的圆心向内轮廓墙底做连线并延长至与外轮廓相交,其交点到内轮廓墙底间的连线。

外轮廓线半径:110 6.57m R r d =+= 2209.07m R r d =+=拱轴线半径:'1200.5 6.345m r r d =+= '2200.58.845m r r d =+=拱轴线各段圆弧中心角:1290,8.996942θθ=︒=︒5.3.2 半拱轴线长度S 及分段轴长S ∆分段轴线长度:'11190π 3.14 6.3459.9667027m 180180S r θ︒==⨯⨯=︒︒'2228.996942π 3.148.845 1.3888973m 180180S r θ︒==⨯⨯=︒︒半拱线长度:1211.3556000m S S S =+=将半拱轴线等分为8段,每段轴长为:11.3556 1.4194500m 88S S ∆===5.3.3 各分块接缝(截面)中心几何要素(1)与竖直轴夹角i α11'1180 1.4194518012.8177296π 6.345πS r αθ∆︒︒=∆=⨯=⨯=︒ 21112.817729612.817729625.6354592ααθ=+∆=︒+︒=︒ 32125.635459212.817729638.4531888ααθ=+∆=︒+︒=︒43138.453188812.817729651.2709184ααθ=+∆=︒+︒=︒54151.270918412.817729664.0886480ααθ=+∆=︒+︒=︒ 65164.088648012.817729676.9063776ααθ=+∆=︒+︒=︒ 76176.906377612.817729689.7241072ααθ=+∆=︒+︒=︒2'2180 1.419451809.2748552π8.845πS r θ∆︒︒∆=⨯=⨯=︒ 87289.72410729.194855298.996942ααθ=+∆=︒+︒=︒另一方面,8129012.817729698.996942αθθ=+=︒+︒=︒ 角度闭合差Δ≈0。

隧道知识

隧道知识

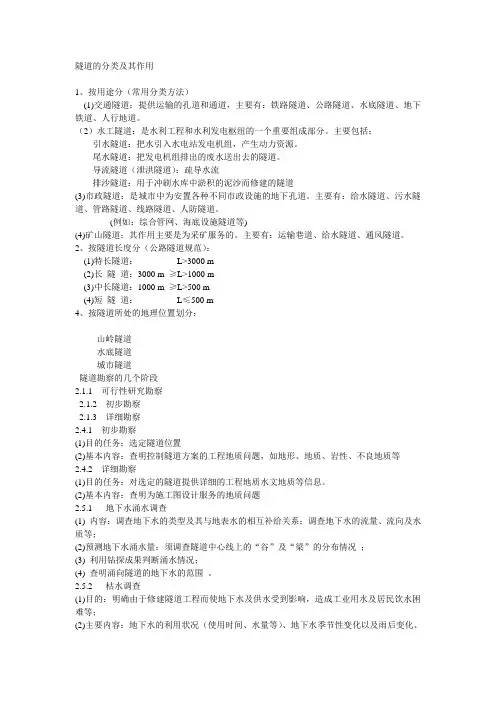

隧道的分类及其作用1、按用途分(常用分类方法)(1)交通隧道:提供运输的孔道和通道,主要有:铁路隧道、公路隧道、水底隧道、地下铁道、人行地道。

(2)水工隧道:是水利工程和水利发电枢纽的一个重要组成部分。

主要包括:引水隧道:把水引入水电站发电机组,产生动力资源。

尾水隧道:把发电机组排出的废水送出去的隧道。

导流隧道(泄洪隧道):疏导水流排沙隧道:用于冲刷水库中淤积的泥沙而修建的隧道(3)市政隧道:是城市中为安置各种不同市政设施的地下孔道。

主要有:给水隧道、污水隧道、管路隧道、线路隧道、人防隧道。

(例如:综合管网、海底设施隧道等)(4)矿山隧道:其作用主要是为采矿服务的。

主要有:运输巷道、给水隧道、通风隧道。

2、按隧道长度分(公路隧道规范):(1)特长隧道:L>3000 m(2)长隧道:3000 m ≥L>1000 m(3)中长隧道:1000 m ≥L>500 m(4)短隧道:L≤500 m4、按隧道所处的地理位置划分:山岭隧道水底隧道城市隧道隧道勘察的几个阶段2.1.1 可行性研究勘察2.1.2 初步勘察2.1.3 详细勘察2.4.1 初步勘察(1)目的任务:选定隧道位置(2)基本内容:查明控制隧道方案的工程地质问题,如地形、地质、岩性、不良地质等2.4.2 详细勘察(1)目的任务:对选定的隧道提供详细的工程地质水文地质等信息。

(2)基本内容:查明为施工图设计服务的地质问题2.5.1 地下水涌水调查(1) 内容:调查地下水的类型及其与地表水的相互补给关系;调查地下水的流量、流向及水质等;(2)预测地下水涌水量:须调查隧道中心线上的“谷”及“梁”的分布情况;(3) 利用钻探成果判断涌水情况;(4) 查明涌向隧道的地下水的范围。

2.5.2 枯水调查(1)目的:明确由于修建隧道工程而使地下水及供水受到影响,造成工业用水及居民饮水困难等;(2)主要内容:地下水的利用状况(使用时间、水量等)、地下水季节性变化以及雨后变化、植被情况等1、隧道勘察的目的和意义是什么?2、初步勘察和详细勘察有何异同?3、隧道勘察方法除了收集资料、调查测绘、勘探外,据你所知还有哪些高科技手段和方法可用于隧道勘察?4、地下涌水和枯水调查的意义是什么?5、隧道建筑环境评价的目的是什么?对生态环境有何意义?公路隧道选址的基本原则必须与公路总体设计相协调适应(交通量、公路等级等)隧道位置应选择在稳定的地层中;4)越岭隧道应进行较大范围的方案选择,进行全面的技术、经济比较,选择在地质条件较好的地段穿越;(5)沿河傍山隧道,其位置宜向山侧内移,避免一侧洞壁过薄产生偏压;(6)选择隧道位置时,应注意洞口位置和有关工程的处理,一般宜采取“早进洞,晚出洞”原则。

第2章4 隧道横断面设计

第2章4  隧道横断面设计

E 6940 0
E 6950 0
N 695 00
北秀山隧道
黑龙江工程学院
N 692 00 N 690 00
地面高程(m) 里程桩号 围岩级别 衬砌类型 地质概况
设计高程(m)
路面
坡度(%)坡长(m)
填挖高度(m)
黑龙江工程学院
Ⅳ 级围岩
复合式衬砌
III 级围岩 玄武岩
1.2%
Ⅳ 级围岩
路面
北秀山隧道
北秀山隧道(上行) 入口
N 694 00
N 694 00 N 693 00
E 6920 0
430
E 6930 0
420
410
E 6940 0
400
E 6950 0
N 694 00
N 693 00
E 6940 0
N 695 00
N 694 00
E 6930 0 E 6940 0
E 6950 0
N 691 00
(1) 确定建筑限界; (2) 确定弧形; (3) 计算验证、调整。 以上过程是个反复循环的过程
(1)圆形断面
(1)圆形断面
假定公路建筑限界已确定,其控制点为 a,b,c,d四个点。
①分别作ab,ac,ad的垂直平分线,在断面对称 轴上得到三个交点O1,O2、O3,
②取其中最高(至路面)者作为圆心O2。 ③在oa连线的延长线上取aA>0.1m,以oA为
③实际开挖线
如何控制超挖,至今仍是一个难题。 按设计要求所有超挖部分,都须用片 石回填密实。由于施工上的困难,不 容易作到密实。但这是设计及施工中 都应着重强调的问题。
(2)衬砌断面的形状 ①曲墙式衬砌
(三心圆拱、单圆拱、五心圆拱)

隧道工程三心圆做法(两种)

隧道工程三心圆做法(两种)

H'
H
c d
B
பைடு நூலகம்
G
O2
O1
b
Aa
曲墙式轮廓线绘制步骤
第三步:如H'点在H附近,则所作则为所求内 轮廓线,如H'于H相隔较大,则需调整O1点的 位置,直到H'符合要求为止。
H'
H
c d
B
G
O2
O1
b
Aa
曲墙式轮廓线绘制步骤 (方法二)
第一步:延长Gd至D使GD约为隧道建筑限界 宽度的一半,以GD≈1.2~1.3GH左右取H点, 连HD并作其垂直平分线交隧道几何中线于点 O1,以O1为圆心,O1H为半径作HD弧;
隧道工程
隧道各种内轮廓线 绘制方法
主讲:吴从师
圆形轮廓线绘制步骤
第一步:连接ab、ac、ad,并作三条线的垂直平分 线,分别交隧道几何中心线于O1、O2、O3三点;
d c b
O1
O2
a
O3
圆形轮廓线绘制步骤
第二步:取O1、O2、O3中距离路面最高的点(本图中 O1),连O1a并延长至A,使Aa=10cm;
c d b a
H e G
O1
直墙式轮廓线绘制步骤
第二步:确定AB直线,AB直线为直墙垂直部 分,与ab所在直线相距10cm,以O1为圆心 O1H为半径作HD弧交O1d延长线于点D;
D c d
B
H e G
b
O1
A a
直墙式轮廓线绘制步骤
第三步:连bd并作其垂直平分线交O1d于点O2, 以O2为圆心O2D为半径作DB弧交AB于B点, 作底边直线交AB直线于A点,则所作出的封闭 曲线即为所求轮廓线。
d c b

隧道衬砌结构计算图文PPT教案

隧道衬砌结构计算图文PPT教案

q d0
2021/8/4
20
另一部分近似按对称分布的三角
Δq
形荷载计算,即
q
q
dn
cosfn
d0
或者再简化为:
q dn d0
d0
φn
图6-4 拱圈自重化为均布荷载和三角形荷载
式中 q——三角形荷载边缘处最大荷载强度(kN/m2);
f n ——拱脚截面与竖直线间夹角。
当拱圈为半圆拱时,该种计算方法并不适用,因为当f n=90°时, cos fn =0,则q趋于无穷大。
取较低值; 4)洞口、浅埋、傍山隧道地段取较低值 3.表列数值适用于洞径15m以下的隧道。不适用于黄土、
冻土及其他特殊土(膨胀土)隧道
在Ⅰ~Ⅴ级围岩中,复合式衬砌的初期支护应主要按工程类比法设 计。其中Ⅳ、Ⅴ级围岩的支护参数应通过计算确定。复合式衬砌中的二
次衬砌,Ⅰ~Ⅲ级围岩中为安全储备,并按构造要求设计;Ⅳ、Ⅴ级围 岩中为承载结构,可采用地层结构法来计算内力和变形。
隧道衬砌结构计算图文
会计学
1
第06章 隧道衬砌结构计算
6.1 概述
2021/8/4
2
6.1 概述
隧道结构工程特性、设计原则和方法与地面结构完全不同,隧道结 构是由周边围岩和支护结构两者组成共同的并相互作用的结构体系。各 种围岩都是具有不同程度自稳能力的介质,周边围岩在很大程度上是隧 道结构承载的主体,其承载能力必须加以充分利用。隧道衬砌的设计计 算必须结合围岩自承能力进行,对隧道衬砌的要求除必须保证有足够的 净空外,还要求有足够的强度,以保证在使用年限内结构物有可靠的安 全度。
200~500 100~200
<100
1.表中数值系根据部分水利工程现场试验资料和部份铁路 工程承载力试验资料的结果,经分析、归纳统计得出

1[1].2道路隧道定位及洞口位置选择

1[1].2道路隧道定位及洞口位置选择
(2)紧急停车带的长度、宽度和设置间距 宽度,包含右侧向宽度应取3.5m; 长度应取40m,其中有效长度不得小于30m; 设置间距:不宜大于750m
净空断面
净空断面
2.7 紧急停车带 (3)设置紧急停车带的隧道
长、特长隧道应在行车方向的右侧设置紧急 停车带。双向行车隧道,其紧急停车带应双侧交 错设置。 不设检修道、人行道的隧道,可不设紧急停 车带,但应按500m间距交错设置行人避车洞。
3、排水:不应设置平坡,施工和竣工后考虑,最 小坡度不宜小于0.2% ,一般为0.3%,高寒地区 4、施工作业安全及工程费用
5、公路工程技术标准,竖曲线长度(坡度变更处)
引线
1、隧道洞外引线应与隧道线形相协调,并符合以 下规定: (1)隧道洞口内外各3s设计速度行程长度范围内 的平面线形应一致。
(2)隧道洞口内外各3s设计速度行程长度范围的 纵面线形应一致,有条件时宜取5s设计速度行程
净空断面
2、公路建筑限界:建筑物不得侵入的一种限界。 包括车道、路肩、路缘带、人行道等的宽度;以 及车道、人行道的净高。 隧道建筑限界由车道宽度、侧向宽度、余宽、检 修道或人行道组成。
净空断面
净空断面
2.1 建筑限界高度,高速公路、一级公路、二级公 路取5.0m;三、四级公路取4.5m 2.2 隧道路面横坡,当隧道为单向交通时,应取单 面坡;当隧道为双向交通时,可取双面坡,一般 可取1.5~2.0%。当路面采用单面坡时,建筑限界 底线与路面重合;当采用双面坡时,建筑限界底 边线应水平置于路面最高处。 2.3 单车道四级公路的隧道应按双车道四级公路标 准修建。
平面线形
1、《公路工程技术标准》
2、原则:采用直线,避免曲线。若必须设置曲线, 其半径不应小于不设超高的平面曲线半径,并符 合视距要求。 3、曲线隧道的缺点:

隧道工程

隧道工程

第一章1.隧道的定义:是一种修建在地下,两端有出入口,供车辆、行人、水流及管线等通行的工程建筑。

2.隧道工程的含义:一方面指从事研究和建造各种隧道及地下工程的规划、勘测、设计、施工和养护的一门应用科学和工程技术;另一方面是指在岩体或土层中修建的通道和各种类型的地下建筑物3.隧道施工的方法:明挖法、盾构法、沉埋法、顶进法、掘进机法、暗挖法4.隧道分类:(1)所处地层:土质、石质隧道(2)埋置深度:深埋、浅埋隧道(3)所在位置:山岭、水底、城市隧道(4)断面数值:特大断面(100)、大断面(50~100)、中等断面(10~50)、小断面(3~10)、极小断面(3以下)(5)用途:交通、市政、水工、矿山5.隧道的特点:优点:缩短线路长度,减少能耗;节约地皮;有利于环境保护;应用范围广泛。

缺点:造价较高;施工期限长;施工作业环境和条件差。

第二章1.山岭隧道的位置选择:(1)越岭隧道的位置应先在较大范围内比选,后再较小范围内选定(2)从地形考虑:从垭口穿越,隧道的长度较短,有利于降低工程投资(3)从地质条件考虑:必须对其进行地质条件勘察,比选地质较好的垭口(4)高程:根据越岭地段的地质条件,并以临界高程作为隧道穿越方案的比选基础2.临界高程:是隧道造价、接线造价及营运费用的总和为最小的越岭高程3.垭口:当路线必须跨越分水岭时,分水岭的山脊线上高程较低处。

4.不良地质:指滑坡,错落,崩塌,泥石流、流砂、溶(土)洞、瓦斯、危岩等不良地段5.不良地质段隧道施工原则:先治水、弱爆破、稳开挖、早衬砌、勤测量、强支护、稳步推进的原则6.隧道洞口的位置选择的原则:“早进晚出”;目的:确保施工,运营的安全。

7.隧道平面:指隧道中心线在水平面上的投影。

8.隧道平面线形:原则上采用直线,避免曲线(无法避免时尽量采用大半径曲线)。

9.隧道纵断面:指隧道中心线展开后在垂直面上的投影。

(单坡、人字坡)10.隧道净空:指隧道衬砌内轮廓线所包围的空间,包括隧道建筑限界。

隧道洞门和衬砌的隧道工程课程设计计算书

隧道洞门和衬砌的隧道工程课程设计计算书
隧道衬砌排水是在初期支护与防水层之间设置环向半圆排水管,环向半圆排水管设置间距为5~10m。纵向排水管采用EVA波纹管,设置在洞内初期支护边墙脚,沿隧道两侧,全隧道贯通,环向半圆排水管沿隧道拱背环向布设将水排入纵向PVC波纹管,然后通过EVA塑料排水管将水导入隧道底部φ300中央排水管,引水至洞外排水沟。在遇有地下水较大地段、集中渗水地段及在喷层中如遇较大渗水地段,应加设半圆排水管将水导入纵向排水管。
隧道路面采用双面坡,路面水通过开口流入缝隙管,缝隙管设在两侧,洞内缝隙管主要排放消防及清洗水,使衬砌背后围岩水与污染水分离排放。隧道中央排水管设置了沉砂井、检查井,边墙脚纵向排水管设置了检查井,使隧道排水设施具有了可维修性。
隧道如遇涌水地段,应对于可能发生涌水的地段采用堵水处理,根据国内外堵水经验和隧道的具体情况,再采用超前探水等物理勘探手段,查明隧道前方地下水分布状况及水量后,适时采取预注浆,将大量水尽可能封堵在围岩内,使隧道开挖后不出现大量涌水,为隧道后续施工创造条件,以确保隧道施工能安全、按时完成。
3.1隧道洞内防排水
隧道防排水设计以复合式结构衬砌原则进行设计,隧道二次衬砌以自防水为主,衬砌采用防水混凝土。根据隧道围岩裂隙水的大小采取不同的防排水措施,主要防排水措施为:在初期支护与二次衬砌之间设置PVC防水板(2mmEVA防水板+300g/㎡无纺土工布)防水,并实现无钉铺设;并采用半圆排水管、EVA排水管等形成完善的防排水系统。
Ⅲ级围岩采用短台阶新奥法施工,台阶长度5米。台阶上部钻眼深度1.7m,光面爆破,每次进尺1.5米,台阶下部钻眼1.7m光面爆破,每次进尺1.5米。开挖过程中,初期支护紧跟工作面,尽快完成支护体系。
爆破设计当循环进尺在2.0m以内时采用二级斜眼复合楔形掏槽,当循环进尺大于2.0m时采用直眼掏槽。隧道边墙及拱部均按“光面爆破”设计,爆破后不得有欠挖,线性超挖控制在15cm以内。

公路隧道二衬结构计算算例

公路隧道二衬结构计算算例

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊二次衬砌内力计算一.基本资料吴家院一级公路隧道,结构断面图如图1所示。

围岩类别为V级,容重320/kN mγ=,围岩的弹性抗力系数620.210/K kN m=⨯,衬砌材料为C25混凝土,弹性模量为72.910hE kPa=⨯,容重γh3= 29kN m。

图1 衬砌结构断面图二.荷载确定1.根据式,围岩竖向均布压力:10.452sqγω-=⨯式中:s——围岩类别,此处s=5γ——围岩容重,此处320/kN mγ=;ω——跨度影响系数,1(5)mi lω=+-,毛洞跨度11.6020.0611.72ml=+⨯=,其中0.06m为一侧平均超挖量,5~15ml m=时,0.1i=,此处10.1(11.725) 1.672ω=+⨯-=.┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊所以,有:0.451620 1.672240.768q Pa=⨯⨯⨯=此处超挖回填层重忽略不计。

2.围岩水平均布压力:0.250.25240.76860.192e q kPa==⨯=三.衬砌几何要素1.衬砌几何尺寸内轮廓线半径125.35,7.48;r m r m==内径12,r r所画圆曲线的终点截面与竖直轴的夹角1290,105.51ϕϕ==;拱顶截面厚度0.45;d m=墙底截面厚度0.45.nd m=此处墙底截面为自内轮廓半径2r的圆心向内轮廓墙底做连线并延长至与外轮廓相交,其交点到内轮廓墙底间的连线。

外轮廓线半径:1105.80R r d m=+=2207.93R r d m=+=拱轴线半径:'1100.5 5.575r r d m=+='2200.57.705r r d m=+=拱轴线各段圆弧中心角:1290,15.51θθ==2.半拱轴线长度S及分段轴长S∆分段轴线长度:'111903.14 5.5758.7527180180S r mθπ==⨯⨯='22215.513.147.705 2.0847180180S r mθπ==⨯⨯=半拱线长度:1210.8374S S S m=+=将半拱轴线等分为8段,每段轴长为:10.83741.354788SS m∆===3.各分块接缝(截面)中心几何要素(1)与竖直轴夹角iα113.928181α=227.856362α=341.784543α=455.712724α=569.640905α=┊┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 装 ┊ ┊ ┊ ┊ ┊ 订 ┊ ┊ ┊ ┊ ┊ 线 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊683.569086α= 795.426778α= 8105.508472α= 另一方面,8129015.51105.51αθθ=+=+= 角度闭合差0∆=。

隧道开挖断面轮廓线绘制(精)

隧道开挖断面轮廓线绘制(精)
• 某高速铁路隧道,已知隧道左线中线和内轨 面高程。
• 要求:完成不同围岩开挖断面放样。
隧道施工
地下与隧道工程技术专业
二、实训目的实训目的
1.隧道开挖断面应控制在正确的中线和水 平位置上; 2. 开挖轮廓线符合设计的要求,既不欠挖, 也不超出允许超挖的范围。
隧道施工
地下与隧道工程技术专业隧道源自工隧道施工地下与隧道工程技术专业
实训项目: 隧道开挖断面轮廓线绘制
隧道施工
地下与隧道工程技术专业
教学内容
1 实训内容 2 实训目的 3 实训方法 4 实施步骤
隧道施工
教学目标
地下与隧道工程技术专业
• 熟悉断面支距法放样的方法; • 会用断面支距法进行断面放样。
隧道施工
地下与隧道工程技术专业
一、实训内容一、实训内容
• 1、拱部
• 以拱顶外线的线路中线为上零点,沿该点铅垂线向下每 0.5m左右丈量支距,至起拱线为止。
• 2、墙部
• 自起拱线高程与线路中线的交点的铅垂线向下量取支距; 直墙每1.0m,曲墙每0.5 m,直至轨顶面。
• 3、仰拱
• 自轨顶高程与线路中线的交点向左右两侧每隔0.5 m,向下 量取支距。
地下与隧道工程技术专业
隧道开挖轮廓线
开挖轮廓线尺寸=衬砌内轮廓线(半径尺寸) +衬砌厚度+初期支护厚度+预留变形量 +施工误差5cm 讨论:一座隧道开挖轮廓线一样吗?
隧道施工
地下与隧道工程技术专业
三、实训方法
• 1.采用方法:
• ——断面支距法
• 2.仰拱放样方法
隧道施工
• (三)方法
地下与隧道工程技术专业
隧道施工

隧道工程图识读与制图—隧道衬砌图的绘制

隧道工程图识读与制图—隧道衬砌图的绘制

矩形
衬砌结构图识读
隧道衬砌 结构图识读
1970年国际经合组织召开的隧道 会议对隧道所下的定义为:"以某种用 途、在地面下作用任何方法规定形状 和尺寸修筑的断面积大于2㎡的洞室线,以较大的外插角,向开挖面 前方安装锚杆,形成对前方围岩的预锚固,在提前形成的围 岩锚固圈的保护下进行开挖、装渣、出渣和衬砌等作业。
衬砌断面图识读
隧道衬砌 断面图识读
1970年国际经合组织召开的隧道 会议对隧道所下的定义为:"以某种用 途、在地面下作用任何方法规定形状 和尺寸修筑的断面积大于2㎡的洞室。
直边墙式隧道衬砌断面图
两侧边墙是直边墙, 只是墙顶面有 1∶6.08的坡度, 此坡面也称拱圈的 起拱线,应通过相 应的圆心。
二次衬砌采用C25钢筋 混凝土,厚度40cm,钢筋 主要有Φ22(L=25.16m)、 Φ22(L=26.04m)、Φ12 (与道路方向一致)、Φ8 (L=0.45m,拉勾),共四 种。
隧道结构衬砌图识读
1
衬砌结构施工现场
2
衬砌结构钢筋网
1
直边墙式隧道衬砌断面图
拱圈由3段圆弧组 成,中间为半径 222,两侧为半径 321的圆弧,相互 间圆滑连接。
2
直边墙式隧道衬砌断面图
底部左侧是洞内排水 沟,右侧为电缆沟。 最下部是混凝土铺底, 以i = 0.03的坡度斜 向侧沟一边,以便于 排水。
3
直边墙式隧道衬砌断面图
图中垂直方向的 定位尺寸均是以 轨顶线为基准而 标注的。
4
衬砌横断面形式
隧道衬砌 横断面形式
1970年国际经合组织召开的隧道 会议对隧道所下的定义为:"以某种用 途、在地面下作用任何方法规定形状 和尺寸修筑的断面积大于2㎡的洞室。

公路隧道衬砌内轮廓线的求法

公路隧道衬砌内轮廓线的求法

公路隧道衬砌内轮廓线的求法(1)圆形断面的作图确定道路隧道内轮廓线时,以公路建筑限界为基准,并附加上通风所需要的断面。

如果有侧压力则需要设置仰拱,设仰拱时应考虑水压力。

在膨胀性山体和受到大水压时,通常把圆形闭合断面作为基本形状。

圆形断面内轮廓线作图见图3.3.2(a)。

假定公路建筑限界已确定,其控制点为a,b,c,d四个点。

分别作ab,ac,ad的垂直平分线,在断面对称轴上得到三个交点O1,O2、O3,取其中最高(至路面)者作为圆心O2。

由于施工精度上要求a,b,c,d各点至少需要10cm以上的富裕量,所以在oa连线的延长线上取maA ,以oA为半径划圆即得内1.0轮廓线的基本部分。

图3.3.2 内轮廓线作图例路面板下剩余的空间○S,可以用做通风和通路,除了膨胀性岩体及水压很大时需要设置仰拱外,一般可不设置,此时路面板下可用于埋设排水构造物。

排水构造物的敷设深度,除高寒地区设保暖水沟外,一般0.5m是足够的。

当侧压力大需设置仰拱时,其半径OA2eO'∙≈。

建筑限界的两侧空余地方,ab之间可以作为设置事故电话和放置灭火器的地方,bc之间可以安装照明灯具。

圆形断面常常用于盾构法和水下隧道、膨胀性围岩以及接近圆形的山岭隧道。

(2)直墙式衬砌断面●适合情况:围岩较好,一般不产生较大的侧压力,不需要设仰拱,可以采用直墙,此时隧道的净断面积最小,如图3.3.2(b)。

适用于无明显断层和围岩结构完整的地质条件,如果隧道长度不很长(600——800m),使用射流风机已经足够。

●内轮廓线确定方法:如果在建筑限界以上设置射流风机,则应使m2.1~0.1GH=(根据选用的射流风机的实际尺寸确定),例如取GH=1.2m,取施工允许误差He=O.1m,则得点e,作ed的垂直平分线并与断面对称轴相交于点O l,以Ho1为半径作弧DHD',即为拱部的内轮廓线。

由建筑限界ab向外取富余量0.1m,引AB∥ab,求bd的垂直平分线与Do1相交于O2,以Do2为半径作弧并与AB相交于B,与DHD'相交于D,则ABDH即为内轮廓线。

隧道结构设计—内轮廓

隧道结构设计—内轮廓
设计基本内容
★ 内轮廓线 ★ 结构轴线 ★ 截面厚度
00
设计步骤
净空限界
内轮廓
结构轴线
截面厚度
断面优化
内轮廓符合 净空限界, 减小洞室体

结构轴线 尽可能地 符合压力
线
满足强度要求
采用的施工 方法能确保 断面形状及 尺寸有利于 隧道的稳定
圆形轮廓绘制步骤
1
隧道内轮廓线绘制方法
2
00
3
连接ab、ac、ad,作三条 线的垂直平分线,分别交隧 道几何中心线O1、O2、O3
取O1、O2、O3 中距离路 面最高的点O1,连接O1a 并延长至A使Aa=10cm
以O1为圆心,O1A为 半径作圆,所得的圆形 就是所求的圆形轮廓线
直墙式轮廓线绘制步骤
1
2
3
在几何中线G点上方找到点H, HG=1~1.2m,e点位于GH之 间且He=10cm,作de的垂直 平分线交隧道几何中线于点Q1
c. 车辆两端向曲线外侧的偏移
L — 标准车辆长度,我国为26m,则
则总加宽值:
d总
d内1+d内2+d
外=
4050 R
2.7E
4400 R
8450 R
2.7E
d. 隧道中线与线路中线偏离距离
• 双线铁路隧道加宽计算
a. d内及d外计算与单线加宽值相同 b. 当外侧线路外轨超高大于内侧线路外轨超高时:
隧道建筑结构
单元思维导图知识点梳理 隧道限界与净空 隧道衬砌构造 隧道洞门与明洞
隧道附属建筑 小结
隧道限界与净空
Subtitle Here
Subtitle Here
铁路隧道限界与净空 公路隧道限界与净空

隧道构造 隧道净空与限界

隧道构造 隧道净空与限界
➢ 四级公路一般可不设 人行道。
隧道净空与限界
隧道净空与限界
公路隧道平曲线加宽取值
隧道净空与限界
隧道净空与限界
公路隧道横断面示意图
隧道净空除应在符合隧 道建筑限界的规定外,还应 考虑洞内排水、通风、照明、 防火、监控、运营管理等附 属设施所需要的空间,并考 虑围岩压力影响、施工等必 要的富裕量,使确定的断面 形式及尺寸,达到安全、经 济、合理 。
参考规范:《公路隧道设计规范 第一册 土建工程 JTG 3370.12018》。
隧道净空与限界
公路隧道净空
隧道净空与限界
各级公路隧道建筑限界如图所示,在建筑限界内不得有任何部件侵入。
建筑限界高度,高速公路、一级公路、二级公路取5.0m;三、四级公路取
4.5m。
建筑限界组成部分:
➢ 行车道宽度(W)
➢ 侧向宽度(L)
➢ 人行道(R)或检修道
隧道净空与限界
隧道净空与限界
公路隧道净空
隧道净空与限界
二、公路隧道限界
隧道净空与限界
隧道净空与限界
隧道净空与限界
注:
➢汽车专用公路隧道只 在左侧设检修道;
➢ 山岭重丘区的四级公 路,只有当路基宽度为 4.5m 时,行车道宽度可 采用4.5m;
隧道净空与限界
隧道净空与限界
隧道净空与限界
隧道净空是隧道衬砌的内轮廓线所包围的空间。
隧道建筑界限


直线隧道净空


曲线隧道净空加宽
曲线地段隧道的加宽断面
隧道净空与限界
隧道净空与限界
一. 隧道净空
隧道净空是指隧道衬砌的内轮廓线所包围的空间。隧道净空是根据 “隧道建筑限界”确定的。

隧道工程三心圆做法(两种)

隧道工程三心圆做法(两种)

cd Bb
Aa
H'
H
G
O2 O1
曲墙式轮廓线绘制步骤
第三步:如H'点在H附近,则所作则为所求内 轮廓线,如H'于H相隔较大,则需调整O1点的 位置,直到H'符合要求为止。
H'
H
cd Bb
Aa
G
O2 O1
曲墙式轮廓线绘制步骤
(方法二)
第一步:延长Gd至D使GD约为隧道建筑限界 宽度的一半,以GD≈1.2~1.3GH左右取H点, 连HD并作其垂直平分线交隧道几何中线于点 O1,以O1为圆心,O1H为半径作HD弧;
隧道工程
隧道各种内轮廓线 绘制方法
圆形轮廓线绘制步骤
第一步:连接ab、ac、ad,并作三条线的垂直平分 线,分别交隧道几何中心线于O1、O2、O3三点;
d c
b
OO12
a
O3
圆形轮廓线绘制步骤
第二步:取O1、O2、O3中距离路面最高的点(本图中 O1),连O1a并延长至A,使Aa=10cm;
d c
b
OO12
Aa
O3
圆形轮廓线绘制步骤
第三步:以O1为圆心,O1A为半径作圆,所得的 圆形就是所求的圆形轮廓线。
d c
b
OO12
Aa
O3
直墙式轮廓线绘制步骤
第一步:在隧道几何中线G点上方找一点H, HG=1~1.2m(视风机大小而定),e点位于 GH之间且He=10cm,作de的垂直平分线交隧 道几何中线于点O1;
H
D
e
cd
G
Bb
Aa
O2 O1
曲墙式轮廓线绘制步骤
第一步:在G点上方找一点H,HG=2.5m,作 ab垂直平分线并在所作线上试作一点O1,连 O1a并延长10cm至点A,以O1为圆心,O1A为 半径作AB弧交O1b的延长线于点B;
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

公路隧道衬砌内轮廓线的求法
(1)圆形断面的作图
确定道路隧道内轮廓线时,以公路建筑限界为基准,并附加上通风所需要的断面。

如果有侧压力则需要设置仰拱,设仰拱时应考虑水压力。

在膨胀性山体和受到大水压时,通常把圆形闭合断面作为基本形状。

圆形断面内轮廓线作图见图3.3.2(a)。

假定公路建筑限界已确定,其控制点为a,b,c,d四个点。

分别作ab,ac,ad的垂直平分线,在断面对称轴上得到三个交点O1,O2、O3,取其中最高(至路面)者作为圆心O2。

由于施工精度上要求a,b,c,d各点至少需要10cm以上的富裕量,所以在oa连线的延长线上取m
aA ,以oA为半径划圆即得内
1.0
轮廓线的基本部分。

图3.3.2 内轮廓线作图例
路面板下剩余的空间○S,可以用做通风和通路,除了膨胀性岩体及水压很大时需要设置仰拱外,一般可不设置,此时路面板下可用于埋设排水构造物。

排水构造物的敷设深度,除高寒地区设保暖水沟外,一般0.5m是足够的。

当侧压力大需设置仰拱时,其半径OA
2
e
O'∙
≈。

建筑限界的两侧空余地方,ab之间可以作为设置事故电话和放置灭火器的地方,bc之间可以安装照明灯具。

圆形断面常常用于盾构法和水下隧道、膨胀性围岩以及接近圆形的山岭隧道。

(2)直墙式衬砌断面
●适合情况:围岩较好,一般不产生较大的侧压力,不需要设仰拱,可以采用直墙,此时隧道的净断面积最小,如图3.3.2(b)。

适用于无明显断层和围岩结构完整的地质条件,如果隧道长度不很长(600——800m),使用射流风机已经足够。

●内轮廓线确定方法:如果在建筑限界以上设置射流风机,则应使
m
2.1
~
0.1
GH=(根据选用的射流风机的实际尺寸确定),例如取GH=1.2m,取施工允许误差He=O.1m,则得点e,作ed的垂直平分线并与断面对称轴相交于点O l,以H
o
1
为半径作弧DHD',即为拱部的内轮廓线。

由建筑限界ab向外取
富余量0.1m,引AB∥ab,求bd的垂直平分线与D
o
1相交于O2,以D
o
2
为半径
作弧并与AB相交于B,与DHD'相交于D,则ABDH即为内轮廓线。

这是一个坦三心圆拱,
(3)曲墙式衬砌断面(顶板以上设置通风道时)
●适合情况:长隧道,需要全横向通风或半横向通风时,或所需通风量较大,通风道断面积也会较大,此时顶板要变宽,拱高需增大,如图3.3.2(d)。

如果设在路面板以下,则车道板必须采用钢筋混凝土结构,造价很高。

●设置通风道的原则:是既要使通风道的断面积小,又要使内轮廓线与建筑限界的侧墙部分的剩余空间最小,还要使拱部与侧墙伪内轮廓线过渡圆滑,适合受力特点。

例如隧道长度为1km左右的隧道,由两个洞口进行半横向通风时,
所需通风道面积约为8—10m 2,属于小断面通风道。

内轮廓线确定方法:如图3.3.2(c),取a 、b 为控制点,求ab 平分线,在平分线上找一点o l ,取o 1A 为半径(R1)作弧AB 。

在AB 弧的延长线取点P ,将P o 1与对称轴的交点o 2作为圆心,划P o 2圆时要试作,使之在H 点附近通过。

所得到的ABPH 即为内轮廓线。

需要设置仰拱时,取P o 3(=R 3)近似等于2倍的P o 2。

例如需通风道断面积为20m 2 时,用趋进法作图。

如图3.3.2(d),首先在Gd 的延长线上取点D ,使DG 约等于建筑限界宽度的一半( 试取时可将ab 延长与Gd 交于D), GD 不应比其超过太多(以aF GD -<1m 为限)。

再在
GH 3.1~2.1GD ≈左右取点H ,作DH 的垂直平分线并与对称轴相交于O 1,以D o 1为半径(R 1 )划圆弧DHD ’,校核该弓形面积,调整到较预定面稍大为止。

再次,求AD 的垂直平分线与1Do 的交点O 2,并以A o 2半径(R 2)划弧AD ,ADH 即为内轮廓线。

需要设仰拱时,取 R 3 =2R 1。

开挖断面积大于100m 2 的长大隧道,断层、不良地质等影响更大。

可考虑设置通风竖井及平行导坑进行通风,使隧道本身断面尽量缩减到最小程度。

3.3.3衬砌断面几何尺寸的拟定
Determining Size of Lining cross Section
1 衬砌内轮廊尺寸拟定
拟定衬砌内轮廓尺寸的各参数如图所示。

已知a 、b 、f 、1ϕ,求1r 、2r 和2ϕ
⎪⎪⎭
⎪⎪⎬⎫=+=-=-+21122221sin sin cos r a r b a r f r a r ϕϕϕ (3.3.1)
式中:b ——公路建筑限界宽度,其值为行车道宽度加上两侧路缘带与行人行道宽度的总和,图3.3.3 内轮廓线计算图示
图3.3.4 边墙内径r 3的计算图示
两侧还应分别加上5~10cm 的施工误差;
f ——拱顶至拱脚的矢高,按通风量所需通风道面积确定,并保证拱轴线受力合理; 1ϕ——内径r ,画出的圆曲线的终点截面与竖直面的夹角;
a ——内径 r 1、r 2的圆心o 1与o 2之间的水平距离。

以上4个参数必须根据限界要求预先给定,代入(3.3.1)式后解出其余3个参数r 1、r 2及2ϕ。

其中:1r 、2r ——第一个内径和第二个内径;
2ϕ——拱脚截面与竖直截面的夹角。

曲墙式边墙内径r 3由参数H 1及 b 1
确定,见图 3.3.4。

ADB ACO ∆∝∆3, 3131cos sin ϕϕb H AD +=,2121b H AB +=
⎪⎭
⎪⎬⎫-=++=20331312112390)cos sin (2ϕϕϕϕb H b H r (3.3.2)
2.轴线与外轮廓线
对于拱的轴线和外轮廓线的计算,不存在困难。

等截面拱的计算比较简便,变截面拱圈尺寸的计算,则比较繁琐,参见图3.3.5,可按以下公式计算:
⎪⎪⎪⎪⎪⎭
⎪⎪⎪⎪⎪⎬⎫--+++=++=++=--+++=-=++=++=220202'02''201''12202020b 0220
11cos d 5.0)cos 1)(d 5.0r ()d 25.0d 5.0r (d 5.0m d 5.0r m r d 5.0r m r cos d )cos 1)(d r ()d 5.0d r (d m d d d d r m R d r m R ϕ∆ϕ∆∆ϕ∆ϕ∆∆∆ (3.3.3)
式中:1R ,2R ——外轮廓线半径; '1r 、'2r ——轴线半径;1r 、2r 、1ϕ、2ϕ意义同前,均为已知。

0d 为拱顶厚度,b d 为拱脚截面厚度,二者都是预先设定的。

若预先设定0d 和b d 时,则水平线以上部分曲边墙尺寸计算公式如下:
若预先设定0d 和w d 时,则需先计算m 及b d 值:
⎪⎪⎭⎪⎪⎬⎫---=-+-=
2222222b 2
20W cos m r sin m R d cos 1sin 1d d m ϕϕϕϕ (3.3.5)
水平线以下部分曲边墙外缘为斜线时,其斜线与以3R 为半径的外轮廓线相切,见图
3.3.6,通常3R 、3H 和3B 为预先设定,有关尺寸按以下公式计算: ⎪⎪⎪⎭
⎪⎪⎪⎬⎫-=-++=+-=333333332233233323R )h H (a b )]B R (R aH [a R a h B B R 2H a (3.3.6) 图3.3.5变截面拱圈尺寸的计算图式及水平线以上部分曲边墙尺寸计算图式 ⎪⎪⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎪⎪⎬⎫-+=-=-+=-+=-===
313W 3b 0
2'b '2'
32b 23
323b
3''1
31r m R d tg m h b sin m h r r sin m h R R sin )r r (h tg m m tg m m ϕϕϕϕϕϕ(3.3.4)
图3.3.6 边墙外缘斜线计算图 图3.3.7 三心圆平拱外轮廓线计算图
三心圆平拱衬砌外轮廓线的计算,见图3.3.7。

通常0d 、w d ,1r 、2r 为预先设定,此时
(3.3.7)
公路隧道衬砌结构尺寸主要根据围岩坚固系数确定:
● 拱顶厚度cm d 130~400=
● 衬砌拱圈净矢高00)40.0~25.0(L f =,0L 为拱圈净跨径;
● 拱脚厚度0)4.1~2.1(d d b =;
● 边墙厚度b c d d )5.1~0.1(=;
仰拱厚度0)8.0~5.0(d d j =。
