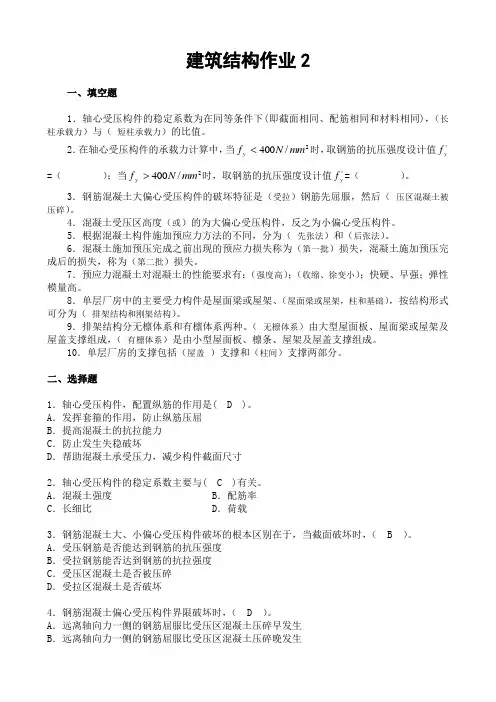

2021春季建筑结构形考册作业2
建筑结构作业2一、填空题1．轴心受压构件的稳定系数为在同等条件下(即截面相同、配筋相同和材料相同)，（长柱承载力）与（ 短柱承载力）的比值。
2．在轴心受压构件的承载力计算中，当2/400mm N f y <时，取钢筋的抗压强度设计值'y f =（ ）；当2/400mm N f y >时，取钢筋的抗压强度设计值'y f =（ ）。
3．钢筋混凝土大偏心受压构件的破坏特征是（受拉）钢筋先屈服，然后（ 压区混凝土被压碎）。
4．混凝土受压区高度（或）的为大偏心受压构件，反之为小偏心受压构件。
5．根据混凝土构件施加预应力方法的不同，分为（ 先张法）和（后张法）。
6．混凝土施加预压完成之前出现的预应力损失称为（第一批）损失，混凝土施加预压完成后的损失，称为（第二批）损失。
7．预应力混凝土对混凝土的性能要求有：（强度高）；（收缩、徐变小）；快硬、早强；弹性模量高。
8．单层厂房中的主要受力构件是屋面梁或屋架、（屋面梁或屋架，柱和基础），按结构形式可分为（ 排架结构和刚架结构）。
9．排架结构分无檩体系和有檩体系两种。
（ 无檩体系）由大型屋面板、屋面梁或屋架及屋盖支撑组成，（ 有檩体系）是由小型屋面板、檩条、屋架及屋盖支撑组成。
10．单层厂房的支撑包括（屋盖 ）支撑和（柱间）支撑两部分。
二、选择题1．轴心受压构件，配置纵筋的作用是( D )。
A ．发挥套箍的作用，防止纵筋压屈 B ．提高混凝土的抗拉能力 C ．防止发生失稳破坏D ．帮助混凝土承受压力，减少构件截面尺寸2．轴心受压构件的稳定系数主要与( C )有关。
A ．混凝土强度 B ．配筋率 C ．长细比 D ．荷载3．钢筋混凝土大、小偏心受压构件破坏的根本区别在于，当截面破坏时，（ B ）。
A ．受压钢筋是否能达到钢筋的抗压强度 B ．受拉钢筋能否达到钢筋的抗拉强度 C ．受压区混凝土是否被压碎 D ．受拉区混凝土是否破坏4．钢筋混凝土偏心受压构件界限破坏时，（ D ）。
结构设计原理-叶见曙版-课后习题第7-9(附答案)
第七章7-2试简述钢筋混凝土偏心受压构件的破坏形态和破坏类型。
答：破坏形态：（1）受拉破坏—大偏心受压破坏，当偏心距较大时，且受拉钢筋配筋率不高时，偏心受压构件的破坏是受拉钢筋先达到屈服强度，然后受压混凝土压坏，临近破坏时有明显的预兆，裂缝显著开展，构件的承载能力取决于受拉钢筋的强度和数量。
（2）受压破坏—小偏心受压破坏，小偏心受压构件的破坏一般是受压区边缘混凝土的应变达到极限压应变，受压区混凝土被压碎；同一侧的钢筋压应力达到屈服强度，破坏前钢筋的横向变形无明显急剧增长，正截面承载力取决于受压区混凝土的抗压强度和受拉钢筋强度。
破坏类型：1）短柱破坏；2）长柱破坏；3）细长柱破坏7-3由式（7-2）偏心距增大系数与哪些因素有关？由公式212000)/e 140011ζζη⎪⎭⎫⎝⎛+=h l h （可知，偏心距增大系数与构件的计算长度，偏心距，截面的有效高度，截面高度，荷载偏心率对截面曲率的影响系数，构件长细比对截面曲率的影响系数。
7-4钢筋混凝土矩形截面偏心受压构件的截面设计和截面复核中，如何判断是大偏心受压还是小偏心受压？答：截面设计时，当003.0h e ≤η时，按小偏心受压构件设计，003.0h e >η时，按大偏心受压构件设计。
截面复核时，当b ξξ≤时，为大偏心受压，b ξξ>时，为小偏心受压.7-5写出矩形截面偏心受压构件非对称配筋的计算流程图和截面复核的计算流程图注意是流程图7-6解： 查表得：.1,280',5.110====γMPa f f MPa f sd sd cd m kN M M kN N N d d •=⨯=•==⨯=•=6.3260.16.326,8.5420.18.54200γγ偏心距mm N M e 6028.5426.3260===，弯矩作用平面内的长细比51060060000>==h l ，故应考虑偏心距增大系数。
设mm a a s s 40'==，则mm a h h s 5600=-=0.1,15606027.22.07.22.01001=>⨯+=+=ζζ取h e 0.1,105.1600600001.015.101.015.1202=>=⨯-=-=ζζ取h l 所以偏心距增大系数07.11110560/602140011)(140011221200=⨯⨯⨯⨯+=+=ζζηh l h e （1）大小偏心受压的初步判断003.064460207.1h mm e >=⨯=η，故可先按照大偏心受压来进行配筋计算。
混凝土结构设计原理试题及答案
混凝土结构设计原理期末复习资料试卷题型：一、选择（30’）1.适筋梁从加载到破坏可分为三个阶段，各个阶段受力的特点及各阶段的作用: 答：适筋梁的破坏过程分三个阶段：弹性阶段、带裂缝工作阶段、破坏阶段，也称第一、二、三阶段。
弹性阶段主要是梁下部的混凝土与钢筋共同承受拉力，未出现裂缝；带裂缝工作阶段是下部混凝土出现裂缝，退出工作，拉力全部由钢筋承受；破坏阶段是当上部混凝土受压破坏。
这三个阶段有两个临界点：就是第一阶段与第二阶段之间的受拉区混凝土出现裂缝，第二阶段与第三阶段的受压区混凝土被压裂。
2.当单筋矩形截面梁的截面尺寸、材料强度及弯矩设计值确定后,计算时发现超筋、采取什么措施?什么措施最有效？答：当一单筋矩形截面梁的截面尺寸、材料强度及弯矩设计值M确定后，计算时发现超筋,那么采取( B )措施提高其正截面承载力最有效。
A．增加纵向受拉钢筋的数量B．加大截面高度C．加大截面宽度 D。
提高混凝土强度等级3.梁的斜截面抗剪承载力计算中，其计算位置？答：斜截面抗剪承载力复核《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004 规定需要验算的位置为：（1）距支座中心h/2处的截面。
因为越靠近支座，直接支承的压力影响也越大，混凝土的抗力也越高，不致破坏,而距支座中心h/２以外,混凝土抗力急剧降低. （2)受拉区弯起钢筋弯起点处的截面以及锚于受拉区纵向主筋开始不受力处的截面，因为这里主筋中断,应力集中。
（3)箍筋数量或间距改变处的截面(4）腹板宽度改变处的截面,这里与箍筋数量或间距改变一样，都受到应力剧变、应力集中的影响，都有可能形成构件的薄弱环节,首先出现裂缝。
e.g.梁的斜截面抗剪承载力计算时，其计算位置正确的是（）. A. 支座边缘处B。
受拉区弯起筋的弯起点处C. 箍筋直径变化处D. 箍筋间距变化处4.受弯构件箍筋间距过小会发生？答：最小箍筋率主要是为了确保钢筋骨架有足够的刚度和截面混凝土的抗剪，如果箍筋间距过大,箍筋间的主筋会因为局部混凝土受压产生侧向膨胀而变形.斜截面抗剪需要弯起钢筋、箍筋、混凝土共同来承担。
偏心受压构件计算方法
非对称配筋矩形截面偏心受压构件正截面承载力设计与复核1大小偏心的判别当e < h o时，属于小偏心受压。
时，可暂先按大偏心受压计算，若b，再改用小偏心受压计算2、大偏心受压正截面承载力设计1).求A s和A，令b,(HRB33歐，b 0.55; HRB40C级，b 0.52)2Ne i f c bh o b(1 0.5 b)A s REf y(h o a)(混规，f y2).求A sA s A si A s2 A S3(0)若 b 按照大偏心(1)若 b cy 2 i bA ；Ne i f c bh o2 (1 /2)f y(h o a )i f c bh o b NA s 主A s f y适用条件: A s/bh > min，且不小于f t / f y ；A；/ bh > min 0如果 x<2a/，A s N(e h/2 a') f y (h o a/)适用条件：A；/ bh > min，且不小于f t/f y ；A；/bh > min 0 3、小偏心受压正截面承载力设计如果s QA s min bh 再重新求,再计算A s(2)若 h/ h oNe i f c bh(h 。
h )2f y (h o a)然后计算和A sN(h/2 e Q e a a 7)1 f cbh(h/2 a 7) f y (h o a )情况(2)和(3)验算反向破坏。
4、偏心受压正截面承载力复核1).已知N ，求M 或仓。
先根据大偏心受压计算出X ： (1)如果 x 2a / ,⑵ 如果2a / x b h 。
，由大偏心受压求e ,再求e 0 ⑶若 b ，可由小偏心受压计算 。
再求e 、e o2).已知e o ，求N 先根据大偏心受压计算出x (1) 如果 X 2a /，(2) 若2a / x b h o ，由大偏心受压求N 。
(3) 若x> b h o ，可由小偏心受压求N 。
