电路板设计环境配置及电路板设计流程
电路板设计与制造的流程和技巧
电路板设计与制造的流程和技巧电路板设计与制造是电子产品开发中不可或缺的一环。
本文将详细介绍电路板设计与制造的流程和技巧，以帮助读者更好地了解和应用相关知识。
一、电路板设计的流程1. 需求分析：确定电路板的功能和性能要求，对于不同的应用场景，可能需要考虑的因素也会有所不同。
在此阶段，需要和客户或项目组进行沟通，明确需求。
2. 电路原理图设计：根据需求分析的结果，绘制电路的原理图。
在绘制原理图时，需要根据电路中各个元件的参数和规格进行选择和配置。
3. PCB布局设计：基于原理图，进行电路板的布局设计。
在布局设计时，需要考虑电路板的大小、元件之间的分布和连接方式等因素，同时要注意避免元件之间的干扰和干扰。
4. 连接线路设计：根据布局设计的结果，进行电路板的线路设计。
线路设计需要考虑信号传输、电源和地线的分布等因素，同时要确保电路通路的连续性和可靠性。
5. 元器件选择：根据线路设计的结果，选取合适的元器件。
在选择元器件时，需要考虑元件的性能、价格、供应渠道和环境要求等因素。
6. 集成和优化：对电路板进行集成和优化，通过让元件之间尽可能紧密地连接，减小电路板的大小和功耗，并提高电路的性能和稳定性。
7. 原型制作：根据设计完成的电路板图进行样品制作，以便进行测试和验证。
在原型制作过程中，要确保制作的电路板与设计图一致，测试结果准确可靠。
8. 优化和调试：在原型制作完成后，需要对电路板进行优化和调试。
通过测试和调试，发现并修复电路中的问题，确保电路的正常工作。
9. 批量生产：经过优化和调试后，确定电路板设计的稳定性和可靠性。
然后，可以进行批量生产，以满足市场的需求。
二、电路板设计的技巧1. 熟悉电路板设计软件：选择一款熟悉的电路板设计软件，并充分了解其功能和操作方法。
合理使用软件功能，能够提高设计效率和质量。
2. 优化布局：合理布局电路板上的元件，尽量减少元件之间的距离，减小电路板的尺寸。
同时，要考虑元件之间的干扰和散热等问题，确保布局的合理性。
pcb设计流程及注意事项
pcb设计流程及注意事项PCB（Printed Circuit Board）设计是电子产品设计中的一项重要工作，一般涉及到信号传输、功率分配、电路布局等方面。
设计合理的PCB可以大大提高电路运行的效率和稳定性，同时也有助于降低产品的成本和尺寸。
在进行PCB设计时需要严格按照一定的流程进行，下面就介绍一下PCB设计流程及注意事项：1. 确定电路原理图在进行PCB设计之前，必须确定电路的原理图。
其中包括器件的类型、布局和连线等相关信息，这对后续的PCB设计和制造过程起到了决定性的作用。
2. 准备PCB设计根据电路原理图，进行PCB的设计预备工作，这一阶段需要进行设计需求分析，在设计前应该充分了解原理电路设计的环境要求和需求。
3. PCB设计PCB设计阶段是整个PCB设计过程的关键，这一阶段设计师需要进行电路布局、调整元器件之间的间距和高度等相关工作，并在此过程中考虑安全性、可靠性和成本等因素，确保电路能够良好的运行。
4. PCB验证设计完成后，需要进行PCB电路的验证，即通过验收测试来判断PCB设计方案是否符合客户需求和技术要求等相关标准。
同时检查PCB电路板的宽度、引脚、孔径等是否符合标准要求。
5. PCB制造在PCB验证后，若电路板满足设计要求，设计师可将原理图、设计文档、制造文件等相关数据打包发送给PCB制造厂商进行制造，制造过程中需要注意制造工艺，确保制造出的电路板与设计方案一致。
为了保证PCB设计的高效性和质量性，还需要注意以下几点：1. 知识深度：必须掌握完整的电子工程知识，包括电子元器件、电路设计、计算机软件操作、制造工艺等方面。
2. 学习软件：熟悉常用的PCB设计软件，提高运用能力。
3. 按照标准设计：尽可能遵循设计准则进行设计，提高PCB设计的并发性和性能。
4. 小心细节：PCB设计时，一些高频电路、功率线、接地和信号线接排位置等设计方面的细节，需要高度注意，这对于整个电路的性能和可靠性都有重要影响。
电路板设计流程
电路板设计流程电路板设计是电子产品开发的重要环节之一，它决定了电子产品能否正常工作以及性能表现。
下面，我将介绍电路板设计的主要流程。
第一步是需求分析。
在这一阶段，工程师与客户或产品经理密切合作，了解产品的功能需求和性能要求。
他们需要明确产品所需的输入和输出接口，以及电路板的尺寸和形状限制。
这个阶段的关键是明确需求，并尽量减少设计变更的可能性。
第二步是原理图设计。
在这个阶段，工程师将根据需求分析的结果，绘制电路的原理图。
原理图是用来表示电路各部件之间连接的图纸，可以清晰地表示电路的结构和功能。
在这一阶段，工程师需要选择适合的元器件，并根据它们的参数和特性进行合理的电路设计。
工程师也将根据电路板的复杂程度，决定是否需要分模块设计。
第三步是布线设计。
在完成原理图设计后，工程师需要进行布线设计。
布线设计要求工程师将电路的各个部分合理地布置在电路板上，并确定元器件的位置和连接方式。
同时，工程师还需要注意避免模拟和数字电路之间的干扰，以及信号线和电源线之间的交叉干扰。
这个阶段需要工程师具备丰富的经验和良好的电路感觉。
第四步是元器件选型和采购。
在布线设计完成后，工程师将确定所需元器件的型号和参数，并进行元器件的选型和采购。
选型的关键是根据电路的性能要求和成本限制，选择符合要求的优质元器件。
采购的关键是根据实际需求确定采购数量，并与供应商进行沟通和协商。
第五步是电路板制造。
在这个阶段，工程师需要将布线设计完成的电路板图纸交给电路板制造厂商进行制造。
工程师需要确保电路板的质量和工艺符合要求，并且能够满足各种测试的需求。
工程师还需要与制造厂商进行紧密合作，及时解决制造过程中的问题。
第六步是电路板测试和调试。
在电路板制造完成后，工程师需要进行电路板的测试和调试。
工程师需要用专业的测试设备和仪器对电路板进行各种性能测试，以确保电路板的工作正常。
如果发现问题，工程师需要分析并解决问题。
最后一步是电路板生产和使用。
在电路板测试和调试后，工程师将把经过验证的电路板交付给生产部门进行批量生产。
PROTEL99SE印制电路板图的设计环境及设置
目录
• Protel99se软件介绍 • 设计环境配置 • 电路板图设计流程 • 设计规则设置 • 高级设置技巧
01
Protel99se软件介绍
软件特点
集成化设计环境
Protel99se提供了完整的集成化电路板 设计环境，方便用户进行电路原理图设
使用鼠标拖动元件，调 整其位置，使其布局合
理。
可以使用“Rotate”命 令对元件进行旋转操作
。
设置电路板布线规则
01
选择“Design”菜单中的“Rules”选项，进入电路
板布线规则设置对话框。
02
根据实际需要设置布线规则，如线宽、间距、过孔大
小等。
03
确定设置后，布线规则将应用于整个电路板设计。
需要注意的是，自动推挤元件功能可能会改变元件之 间的相对位置，因此在使用前最好先备份电路板设计
文件。
设置自动布线选项
在Protel99se中，可以通过设置自动布线选项来控制布线的行为和风格。
常见的自动布线选项包括布线宽度、布线策略、过孔类型等，这些选项可 以根据需要进行调整。
设置自动布线选项后，在进行自动布线时，系统会自动遵循所设置的规则， 从而得到更加符合设计要求的电路板布线结果。
使用模板设计电路板
使用模板设计电路板可以大大提高设计效率，减少重复劳 动。
在Protel99se中，可以创建自定义的模板文件，其中包含 常用的元件库、电路板尺寸、布局规则等。
在新的电路板设计中，可以直接调用模板文件，并根据实 际情况进行修改，从而快速完成电路板设计。
谢谢观看
连接元件
01
选择“Place”菜单中的“Wire”选项，进入元件连 接模式。
电路板设计环境配置及电路板设计流程
Hwadee 2019/4/16 19
新建PCB设计文件
PCB设 计文件
Hwadee
2019/4/16Fra bibliotek20工具栏定制
工具栏的打开与关闭也可以通 过执行 “View\Toolbars\Customiz e” 选项来进行。 Menus菜单标签页：可选择 当前主菜单类型，编辑印制电 路板图时为“Menu”，建议不 要更改。 Toolbars工具栏标签页：在 左下角列表中列出了工具栏名 称，前面带“×”号的表示现 在该工具栏处于打开状态，将 光标移至某个工具栏名称上单 击鼠标左键，则可切换其打开 与否。 Shortcut Keys 快捷键标签 页。
2021317hwadee31导入网络表文件元件封装没找到2021317hwadee32布线放置线放置焊盘放置过孔注意焊盘与过孔的区别2021317hwadee33检查pcb电源线和地线的宽度是否合适电源线和地线之间是否紧耦合地线是否还有能加宽的地方阻焊是否符合生产工艺要求字符标志是否压在焊盘上2021317hwadee34设计规则检查2021317hwadee35如何看drc文件未连接的网络违反安全间距2021317hwadee36放置多边形覆铜删除死铜覆铜网络2021317hwadee37调整标识放置便于测试的标识2021317hwadee38填写规格书2021317hwadee39填写材料清单2021317hwadee40点击窗口左上角的下箭头选preferences将useclientsystemfontalldialogs前面的去掉这样字体显示美观不会出现字体显示不完整的现象显示坐标原点

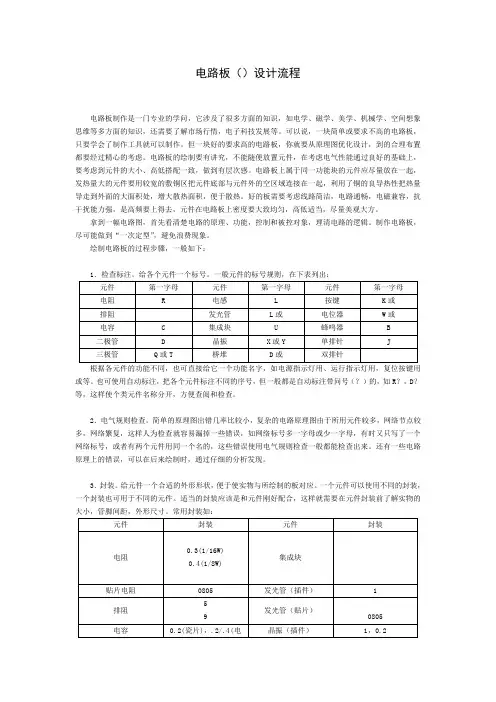

电路板(PCB)设计流程
电路板（）设计流程电路板制作是一门专业的学问，它涉及了很多方面的知识，如电学、磁学、美学、机械学、空间想象思维等多方面的知识，还需要了解市场行情，电子科技发展等。
可以说，一块简单或要求不高的电路板，只要学会了制作工具就可以制作。
但一块好的要求高的电路板，你就要从原理图优化设计，到的合理布置都要经过精心的考虑。
电路板的绘制要有讲究，不能随便放置元件，在考虑电气性能通过良好的基础上，要考虑到元件的大小、高低搭配一致，做到有层次感。
电路板上属于同一功能块的元件应尽量放在一起，发热量大的元件要用较宽的敷铜区把元件底部与元件外的空区域连接在一起，利用了铜的良导热性把热量导走到外面的大面积处，增大散热面积，便于散热。
好的板需要考虑线路简洁，电路通畅，电磁兼容，抗干扰能力强，是高频要上得去，元件在电路板上密度要大致均匀，高低适当，尽量美观大方。
拿到一幅电路图，首先看清楚电路的原理、功能，控制和被控对象，理清电路的逻辑。
制作电路板，尽可能做到“一次定型”，避免浪费现象。
绘制电路板的过程步骤，一般如下：1．检查标注。
给各个元件一个标号。
一般元件的标号规则，在下表列出：根据各元件的功能不同，也可直接给它一个功能名字，如电源指示灯用、运行指示灯用，复位按键用或等。
也可使用自动标注，把各个元件标注不同的序号，但一般都是自动标注带问号（？）的，如R？，D？等，这样使个类元件名称分开，方便查阅和检查。
2．电气规则检查。
简单的原理图出错几率比较小，复杂的电路原理图由于所用元件较多，网络节点较多，网络繁复，这样人为检查就容易漏掉一些错误，如网络标号多一字母或少一字母，有时又只写了一个网络标号，或者有两个元件用同一个名的，这些错误使用电气规则检查一般都能检查出来。
还有一些电路原理上的错误，可以在后来绘制时，通过仔细的分析发现。
3．封装。
给元件一个合适的外形形状，便于使实物与所绘制的板对应。
一个元件可以使用不同的封装，一个封装也可用于不同的元件。
电路板设计的一般步骤
电路板设计的一般步骤
电路板设计的一般步骤如下：
1. 确定需求：首先明确电路板的功能和要求，包括电路参数、尺寸、连接器、材料等。
2. 电路设计：根据需求进行电路设计，选择合适的电路元件，如电阻、电容、晶体管等，然后进行电路分析和仿真，确保电路设计满足要求。
3. PCB布局：根据电路设计，将电路元件放置在PCB上，确
定元件之间的布局和连接方式，注意元件之间的距离、阻抗控制、信号完整性等问题。
4. 路线布线：根据电路布局，进行导线的布线，将元件之间进行连接，同时考虑信号传输的稳定性、电磁兼容等问题。
5. 电网设计：在PCB上设计地平面、电源、信号和地等电网，确保电路的供电和信号传输稳定可靠。
6. 完善设计：对布局和布线进行细节优化，如减小电阻、电容、电感的大小，提高电气性能。
7. DRC检查：进行设计规则检查，确保设计符合PCB制造工
艺和标准。
8. 输出Gerber文件：将设计输出为Gerber文件格式，用于制
造工厂制造电路板。
9. 制造和组装：将Gerber文件提供给电路板制造商，进行电路板的制造和组装。
10. 测试和调试：对制造的电路板进行测试和调试，确保电路板正常工作。
11. 优化和改进：根据测试结果对设计进行优化和改进，提高电路板的性能和可靠性。
以上是电路板设计的一般步骤，具体步骤和顺序可能会根据具体项目的要求而有所不同。
电路板设计流程
一、电路版设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。
四、打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线。
在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。
因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
五、布置零件封装的位置，也称零件布局Protel99可以进行自动布局,也可以进行手动布局。
pcb电路板设计流程与步骤细节
pcb电路板设计流程与步骤细节今天咱们来聊聊PCB电路板是怎么设计的呀。
PCB电路板就像是一个城市的规划图，上面有好多小零件的“家”呢。
最开始呀，得有个想法。
比如说，咱们想做一个能让小灯一闪一闪的电路板。
这就像咱们想盖一个有漂亮灯光的小房子一样。
那这个时候，我们要先知道这个小灯需要多少电呀，就像咱们知道小房子里的灯是用电池还是插电的呢。
这就是确定电路的功能需求。
然后呢，要画个草图。
就像咱们画画一样，简单地把小灯、电源还有连接它们的线画出来。
比如说，小灯在这儿，电源在那儿，然后用线把它们连起来。
这时候的线呀，就像小路上的脚印，告诉我们电流该怎么走。
接下来，要选择零件啦。
就像我们盖房子要选砖头、木材一样。
对于咱们的小灯电路板，要选合适的小灯，还有能给小灯供电的电池座之类的东西。
我给你们讲个小故事呀，有一次我做一个小风扇的电路板，我一开始选的电机太大了，结果电路板上都快放不下其他东西了，后来我就换了个小一点的电机，就合适多啦。
再之后呢，就是把这些零件在电路板上安排好位置。
这就像在房间里安排家具一样。
要把小灯放在一个合适的角落，电池座也得有个地方放，而且它们之间的距离不能太近也不能太远。
要是太近了，就像咱们的小床和衣柜挤在一起，不方便；要是太远了，那连接它们的线就会很长很乱。
然后就是连线啦。
这时候就像搭积木一样，把小灯和电池座用细细的铜箔线连起来。
这些线要走得整整齐齐的，不能交叉打架。
我记得我做一个小收音机的电路板时，有两条线不小心交叉了，结果收音机就不能好好工作了，后来我重新调整了线的走向，收音机就又能响啦。
最后呀，要检查检查。
就像我们做完作业要检查一样。
看看有没有零件接错了，线有没有断的地方。
要是有问题，就得赶紧改过来。
PCB电路板设计就是这样一个有趣的过程呢，就像我们一点点搭建一个小世界一样。
PCB电路板设计流程及技巧
PCB电路板设计是一个复杂的过程，所以掌握其流程是极其重要的，今天就跟大家分析分析，希望可以启发到大家。
步骤/方法第一：前期准备。
包括准备元件库和原理图。
“工欲善其事，必先利其器”。
在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。
元件库可以用软件自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。
原则上先做PCB的元件库，再做SCH的元件库。
PCB的元件库要求较高，它直接影响板子的安装;SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。
PS：注意标准库中的隐藏管脚。
之后就是原理图的设计，做好后就准备开始做PCB设计了。
第二：PCB结构设计。
这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。
并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。
第三：PCB布局。
布局说白了就是在板子上放器件。
这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表，之后在PCB图上导入网络表。
就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。
然后就可以对器件布局了。
布局基本原则①.按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区(干扰源)(微信号：eda设计智汇馆);②.完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁;同时，调整各功能块间的相对位置使功能块间的连线最简洁;③.对于质量大的元器件应考虑安装位置和安装强度;发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施;④.I/O驱动器件尽量靠近印刷板的边、靠近引出接插件;⑤.时钟产生器(如：晶振或钟振)要尽量靠近用到该时钟的器件;⑥.在每个集成电路的电源输入脚和地之间，需加一个去耦电容(一般采用高频性能好的独石电容);电路板空间较密时，也可在几个集成电路周围加一个钽电容。
电路板设计与制作流程
电路板设计与制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 规划与设计确定电路板的功能和性能要求。
绘制电路原理图，包括各个组件的连接和布局。
电路板设计的流程与技巧
电路板设计的流程与技巧电路板设计是电子产品制造中的重要环节，它直接关系到产品的性能和质量。
本文将详细介绍电路板设计的流程与技巧，帮助读者更好地理解和应用。
一、确定需求和目标1.1 确定设计的用途和所需功能，包括电路板的输入输出接口、电压和电流要求等。
1.2 分析产品的空间限制和制造成本，确定电路板的尺寸和层次。
1.3 根据需求和目标，制定设计方案和设计规范。
二、原理图设计2.1 根据需求和目标，画出详细的电路原理图。
2.2 确定各个电子元器件的引脚功能和连接方式。
2.3 注意避免交叉线和交叉点的冲突，使原理图范围更清晰和易读。
三、电路板布局设计3.1 将原理图中的元件布局到电路板上。
3.2 优化布局，减少元器件之间的相互干扰和电磁干扰。
3.3 注意功率高的元器件和传感器的位置和散热。
3.4 确保布局符合设计规范，如可维护性、易用性等。
四、网络规划和信号完整性4.1 根据电路板功能和传输速率，设计适当的电路板信号链路。
4.2 使用网络规划软件进行仿真和分析，确保信号完整性和抗干扰能力。
4.3 优化电源和地线的布局，减少串扰和信号失真。
五、细化设计5.1 对电路板进行功耗和热分析，确保元器件工作在合理的温度范围内。
5.2 选择适当的元器件，平衡性能和成本。
5.3 设计适当的电源管理电路，如稳压器、滤波器等。
5.4 考虑电路板的易制造性，选择合适的材料和工艺。
六、布线设计6.1 根据原理图和布局，进行电路板的布线设计。
6.2 优化布线路径，减少阻抗和信号损耗。
6.3 注意不同信号之间的分离和距离，避免干扰和交叉干扰。
6.4 使用仿真工具进行信号完整性和电磁干扰分析。
七、设计验证和测试7.1 进行电路板的原型制作。
7.2 进行功能验证和性能测试，确保满足设计要求。
7.3 优化和调整设计，改进电路板的性能和可靠性。
八、文档编写和制造准备8.1 编写详细的电路板设计文档，包括原理图、布局图和细化设计说明等。
PCB板设计流程
PCB板设计流程PCB（Printed Circuit Board）板设计是电子产品制造过程中的关键环节，它将电子元件按照特定的布局和连线规则连接在一起，形成功能完整的电路板。
下面将介绍PCB板设计的流程，总结如下：1.硬件设计：根据电子产品的功能需求，进行硬件设计。
确定电路板的大小、形状和布局，选择合适的元器件，设计电路结构和信号传输路径。
2.PCB布局设计：在电路板上选定每个元件的位置，确定连线规则，规划每个连线的走向和宽度。
需要考虑电路板的整体布局、散热，以及信号传输的最短路径和最小干扰等因素。
3.PCB元件布局：将选择的元器件部署在电路板上，根据元器件的尺寸和引脚布局进行位置调整，使元器件之间的连线更加简洁和紧密。
4.连线设计：根据电路布局图，进行连线设计。
通过电磁兼容性（EMC）规范，确定不同信号电路之间的间隔和接地，避免信号干扰和模拟信号串扰。
同时，进行电流回路规划，确保电流传输的容量和稳定性。
5.信号完整性分析：在完成连线设计后，进行信号完整性分析。
使用电磁场仿真软件对信号传输路径进行模拟和分析，找出可能存在的信号衰减、振荡等问题，并进行优化。
6.电源管理和散热设计：电子产品通常需要电源供电，并且会产生一定的热量。
在设计过程中需要考虑电源线的布局和管理，确保稳定供电和最小的功耗。
另外，还需要进行散热设计，提供足够的散热面积和通风孔，防止电路板过热。
7.PCB板堆叠设计：对于多层PCB设计，需要进行板堆叠设计。
确定每层PCB板的位置和间隔，确保信号引线尽量短，避免信号串扰和干扰。
8.PCB尺寸和外形设计：根据电子产品的外壳要求，确定PCB板的尺寸和形状。
考虑到安装和连接的便捷性，避免尺寸过大或与外壳不匹配。
9.原理图设计和电路仿真：在完成PCB设计之前，可以使用原理图设计和电路仿真软件对电路图进行仿真分析，检查电路的正确性和稳定性。
10.PCB设计规则确认：根据电子产品的性能要求和制造技术要求，制定PCB设计规则。
电气工程师如何设计电路板
电气工程师如何设计电路板电气工程师在设计电路板时需要考虑多个因素，如电路功能、性能要求、物料选择、电磁兼容性等。
本文将从设计流程、电路板布局、电路调试等方面进行阐述，以帮助电气工程师设计出高质量的电路板。
一、设计流程电气工程师的电路板设计应遵循以下流程：需求分析、原理图设计、布局设计、布线设计、机械设计与封装、电路调试及验证。
下面将详细介绍每个步骤的内容。
1. 需求分析在开始设计电路板前，电气工程师需要与客户或团队成员进行充分的沟通，明确设计的需求和目标。
这包括电路的功能要求、性能指标、工作环境等方面的要求。
只有充分理解项目需求，才能在设计过程中有的放矢地进行。
2. 原理图设计在需求分析的基础上，电气工程师需要进行原理图的设计。
原理图是电路设计的基础，能够直观地呈现电路的连接关系和功能模块。
在设计原理图时，应注意简洁明了、易于理解和修改。
3. 布局设计布局设计是将元器件在电路板上合理分布的过程。
在进行布局设计时，应注意各个功能模块之间的距离和连接的便捷性。
同时，需要考虑到电磁兼容性的要求，将高频、高电压等关键信号线与其他信号线分开布局。
4. 布线设计布线设计是将原理图中的电路连接线路转化为电路板上的实际连线。
在进行布线设计时，应遵循最佳布线原则，如将短信号线、高频信号线与电源线分开布线，减少信号干扰等。
同时，合理选择线宽和间距，以满足电流和信号传输的要求。
5. 机械设计与封装机械设计与封装是将电路板与外部系统或机械环境进行结合的过程。
在设计机械外壳时，应考虑尺寸、散热和防护等方面的要求，确保电路板能在特定的环境中正常工作。
6. 电路调试及验证在完成电路板设计后，电气工程师需要进行电路调试及验证，确保该设计能够正常工作并满足性能要求。
这包括检查布线的连通性、使用示波器和测试设备验证电路的性能等。
二、电路板布局设计布局设计是电路板设计中至关重要的一环。
良好的布局设计可以提高电路性能、减少电磁干扰，并提高生产制造效率。
用PROTEL99设计电路板的基本流程
一、电路板设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路板比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB 封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的板框含中间的镂空等1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，板层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路板，主要是确定电路板的边框，包括电路板的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路板地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。
四、打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路板设计的接口，只有将网络表装入后，才能进行电路板的布线。
在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。
因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
五、布置零件封装的位置，也称零件布局Protel99可以进行自动布局,也可以进行手动布局。
PADS电路板设计流程
PADS电路板设计流程电路板设计是电子产品开发中重要的一环，而PADS（PowerAnalysis and Design System）是一款专业的电路板设计软件。
以下是PADS电路板设计的详细流程：1.确定电路板需求：首先，需明确电路板的功能和设计需求，包括电路板尺寸、层数、电源需求、接口和连接器等要素。
同时，对于高速电路板设计，还需要考虑信号完整性和EMI/EMC等方面。
2.确定设计规范：根据电路板需求，设定一系列设计规范，如电路板材料要求、层数、最小线宽/线距、最小孔径等。
3.原理图设计：在PADS软件中，绘制电路原理图并进行电路连接和元器件选型。
在设计过程中，考虑到电路板设计的可维护性和可扩展性，合理布置元器件的位置和连线。
4. PCB布局：进行PCB（Printed Circuit Board）布局，即将原理图中的元器件放置到电路板上，并进行连线。
在布局过程中，要考虑到电路板的散热、尺寸、信号完整性和EMI/EMC等方面。
同时，尽量减少线的长度和层数，以降低电路板的成本和信号传输的干扰。
5.信号完整性分析：使用PADS软件进行信号完整性分析，如时钟边沿速率、信号损耗和信号噪声等。
根据分析结果，对布局进行调整和优化，以确保信号传输的可靠性和稳定性。
6.高速布线：对于高速电路板设计，需要进行差分对布线和信号的匹配。
在PADS软件中，可以进行差分对的布线规则设置，以及信号匹配的仿真和分析。
7.电源分布：根据电路板的电源需求，进行电源分布的设计。
在布局过程中，要确保电源线的足够宽度和低阻抗，以减少电源噪声和电压降。
8.元器件封装：在PADS软件中，可以选择或创建元器件的封装。
封装的选择和创建要符合设计规范，并具备良好的焊接性能和散热性能。
9.设计规则检查（DRC）：使用PADS软件的设计规则检查功能，检查PCB布局和连线是否符合设计规范。
如有错误或冲突，需要进行调整和修正。
10. 转换为制造文件：完成PCB设计后，将设计文件导出为制造文件，包括Gerber文件、钻孔文件、贴片文件等。
