10kV电缆试验(交流耐压)

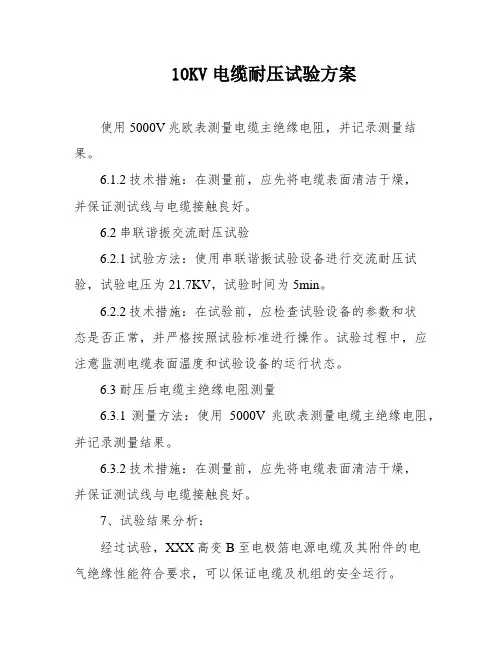

10KV电缆耐压试验方案
10KV电缆耐压试验方案使用5000V兆欧表测量电缆主绝缘电阻,并记录测量结果。
6.1.2技术措施:在测量前,应先将电缆表面清洁干燥,并保证测试线与电缆接触良好。
6.2串联谐振交流耐压试验6.2.1试验方法:使用串联谐振试验设备进行交流耐压试验,试验电压为21.7KV,试验时间为5min。
6.2.2技术措施:在试验前,应检查试验设备的参数和状态是否正常,并严格按照试验标准进行操作。
试验过程中,应注意监测电缆表面温度和试验设备的运行状态。
6.3耐压后电缆主绝缘电阻测量6.3.1测量方法:使用5000V兆欧表测量电缆主绝缘电阻,并记录测量结果。
6.3.2技术措施:在测量前,应先将电缆表面清洁干燥,并保证测试线与电缆接触良好。
7、试验结果分析:经过试验,XXX高变B至电极箔电源电缆及其附件的电气绝缘性能符合要求,可以保证电缆及机组的安全运行。
8、试验结论:本次试验合格,XXX高变B至电极箔电源电缆及其附件可以投入使用。
在进行电缆绝缘电阻测试时,使用5000V兆欧表逐相测量其与其他两相及金属套的绝缘电阻。
被测试相线芯与金属套应接地并充分放电2-5分钟,读取兆欧表稳定值作为电缆绝缘电阻值。
测试前应记录环境温度、相对湿度、电缆铭牌、仪器名称及编号。
测试步骤包括将所有被试部分充分放电,非被测试相电缆线芯及金属套接地,将兆欧表接地端子(E)用接电线与接地导体连接好,兆欧表火线端子(L)接至被测位的引出端头上,记录绝缘电阻值后拆除兆欧表各相线。
被试电缆对地放电并接地,然后按照此步骤测试其他两相。
注意到兆欧表读数随时间逐步放大的吸收现象,开始时读数较低是正常现象。
电缆主绝缘交流耐压试验采用串联补偿谐振法。
试验参数计算包括谐振频率计算和电缆电容电流估算。
谐振频率按f=1/2π.SQ(CxL)计算,其中Cx为电缆每公里电容量,L为补偿电抗器电感。
电缆电容电流和串联补偿电抗器电流、电压也可以计算得出。
试验步骤和结果判断可以参考串联补偿谐振测试仪器使用说明。
探讨10kV交联聚乙烯电缆交流耐压试验方法
探讨10kV交联聚乙烯电缆交流耐压试验方法摘要:近年来,随着电网改造工程的不断深入,交联聚乙烯电力电缆越来越被广泛使用。
本文主要对10kV交联聚乙烯电缆交流耐压试验中工频耐压和谐振耐压两种交流耐压试验方法进行了探讨。
关键词:10kV 电缆试验工频耐压谐振耐压1 前言近年来,随着电网改造工程的不断深入,交联聚乙烯电力电缆越来越被广泛使用,理论和实践表明,直流耐压试验对交联聚乙烯户电力电缆绝缘是无效的且具有危害性,取而代之的试验方法是采用交流耐压试验,包括工频耐压试验、谐振耐压试验、超低频0.1Hz耐压试验、振荡电压试验等。
因此,工频耐压试验和谐振耐压试验是现场最为常用的2种试验方法。
2 工频交流耐压试验方法对电缆进行工频交流耐压试验的原理接线如图1所示:图1 工频耐压试验接线图图1中Ty为调压器,型号为TDGC2J,输人电压220V,输出电压0~250V,输出电流8A,输出视在功率2kV A。
T为试验变压器,型号为YD-3/50,输人电压200V,输人电流15A,输出额定电压Ue认为50kV,视在功率PT几为3kV A。
《规程》规定对于10kV(8.7/10)电缆的交接试验电压为17.4kv。
那么,根据上述试验设备的参数,我们可以计算出试验变压器的最大输出电流IS为:Is=PT/Ue=3kV A/50kV=60mA(1)假设电缆试品的电容量为C,忽略试验回路中的等值有功电阻,根据Is=UsωC(2)可得:C=Is/Usω=Is/2лUsf(3)式中Us为试验电压,17.4kV。
代人参数,可计算得:C=0.01098μF(4)也就是说,在给定上述电气参数的调压器和试验变压器试验条件下,我们可对电缆芯对地电容量为0.01098μF及以下的电缆进行交接性电气试验。
当试验变压器输出17.4kV电压时,调压器的输出电压UTy为:UTy=17.4×200/50=696.V(5)调压器的输出电流亦即试验变压器的输人电流为15A,此时,调压器的传输功率PTy=UTy×ITy=69.6×15=1044V A(6)该值小于调压器的视在功率,满足试验要求。
10 kV交联电力电缆耐压试验的认识与实践共6页

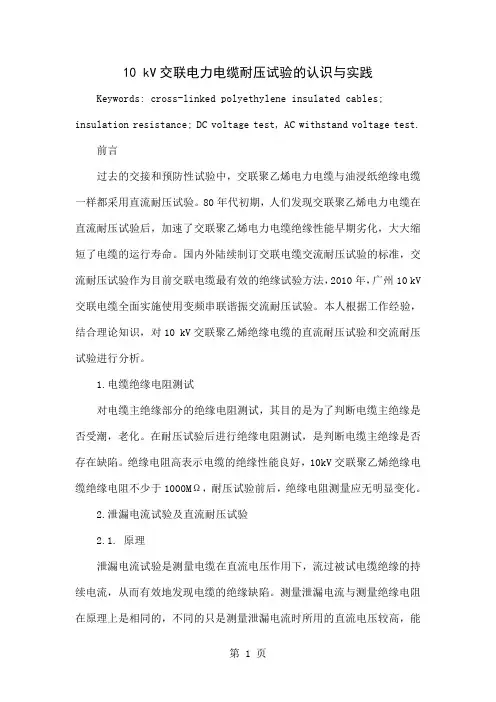

10 kV交联电力电缆耐压试验的认识与实践Keywords: cross-linked polyethylene insulated cables; insulation resistance; DC voltage test, AC withstand voltage test.前言过去的交接和预防性试验中,交联聚乙烯电力电缆与油浸纸绝缘电缆一样都采用直流耐压试验。
80年代初期,人们发现交联聚乙烯电力电缆在直流耐压试验后,加速了交联聚乙烯电力电缆绝缘性能早期劣化,大大缩短了电缆的运行寿命。
国内外陆续制订交联电缆交流耐压试验的标准,交流耐压试验作为目前交联电缆最有效的绝缘试验方法,2010年,广州10 kV 交联电缆全面实施使用变频串联谐振交流耐压试验。
本人根据工作经验,结合理论知识,对10 kV交联聚乙烯绝缘电缆的直流耐压试验和交流耐压试验进行分析。
1.电缆绝缘电阻测试对电缆主绝缘部分的绝缘电阻测试,其目的是为了判断电缆主绝缘是否受潮,老化。
在耐压试验后进行绝缘电阻测试,是判断电缆主绝缘是否存在缺陷。
绝缘电阻高表示电缆的绝缘性能良好,10kV交联聚乙烯绝缘电缆绝缘电阻不少于1000MΩ,耐压试验前后,绝缘电阻测量应无明显变化。
2.泄漏电流试验及直流耐压试验2.1. 原理泄漏电流试验是测量电缆在直流电压作用下,流过被试电缆绝缘的持续电流,从而有效地发现电缆的绝缘缺陷。
测量泄漏电流与测量绝缘电阻在原理上是相同的,不同的只是测量泄漏电流时所用的直流电压较高,能发现一些用兆欧表测量绝缘电阻所不能发现的缺陷,如尚未贯通两电极的集中性缺陷等。
通常,泄漏电流的测量是与电缆直流耐压试验同时进行的,有时也在降低试验电压的情况下单独测量。
图2.1 泄漏电流与所加直流电压的关系1—绝缘良好;2—绝缘受潮;3—绝缘中有集中性缺陷;4—绝缘有危险的集中性缺陷图2.1表示绝缘在不同状态下的泄漏电流与所加直流电压的关系。
由图可见,在绝缘良好或受潮情况下,泄漏电流与电压呈线性关系,在绝缘中存在集中性缺陷的情况下,电压高于一定值后.泄漏电流会迅速上升,且集中性缺陷越严重,泄漏电流开始迅速上升的电压越低。
kV电缆试验方案
k V电缆试验方案文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]试验方案编写:审核:批准:配电*************年月日1试验目的:为了检查10kV 线电缆的绝缘性能和运行状况是否良好,保证电网的安全运行,参照Q/GXD126.01-2006《电力设备交接和预防性试验规程》,对其进行试验。
2电缆规范:电缆型号:YJV22-3×240电缆规格:3×240mm2电缆电压:8.7/15kV电缆电容量:0.37uF/km电缆长度:km生产厂家:出厂日期:年月日3试验依据:。
依该标准确定试验电压为21.75kV (2.5U 0),试验时间为5min (2.5U 0时)。
4试验仪器:HDSR-F162/162串联谐振试验设备一套;干湿温度计一块;10000V 兆欧表一块;工具箱一套;三相电源线若干。
5试验项目:①耐压前电缆主绝缘电阻测量;②串联谐振法交流耐压试验;③耐压后电缆主绝缘电阻测量;6试验步骤及技术措施:6.1电缆主绝缘电阻测量6.1.1测量方法用10000V 兆欧表,依次测量各相线芯对其他两相及金属套的绝缘电阻,金属套及非被试相线芯接地。
测量前将被测线芯接地,使其充分放电,放电时间一般为2-5分钟。
由于存在吸收现象,兆欧表的读数随时间逐步增大,测量时应读取绝缘电阻的稳定值,作为电缆的绝缘电阻值。
6.1.2测量步骤1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号;2)将所有被试部分充分放电,非被试相电缆线芯及金属套接地;3)将兆欧表地线端子(E)用接地线与接地导体连接好,兆欧表火线端子(L)接至被测部位的引出端头上,兆欧表读数稳定后记录绝缘电阻值。
拆除兆欧表相线;4)将被试电缆对地放电并接地;5)依照此步骤测试其他两相。
6.1.3注意事项在试验中读取绝缘电阻后,应先断开接至被试品的火线端子,然后再将兆欧表停止运转;由于电缆的吸收现象比较严重,特别是对于大电容电缆,兆欧表开始读数可能非常的低,这一现象是正常的。
10kV电缆试验(交流耐压)
10kV电缆试验(交流耐压)10kV电力电缆交接试验报告(交流耐压)工程名称:牟尼沟35kV变电站10kV开关柜至站外水泥杆1.铭牌:电缆名称、额定电压(kV)2.电缆长度:130m3.绝缘及交流耐压:温度16℃,湿度40%,试验日期2014年10月26日主绝缘(MΩ)相别试前 A B C试验结果:合格4.相序检查:相序正确5.使用仪器、仪表:器具名称 YTC2010绝缘电阻测试仪 YTC850变频串联谐振耐压装置6.试验结果:合格编号生产厂家试前试后xxxxxxxx ______外护套绝缘(MΩ) 试验电压(kV)电压频率(Hz)交流耐压耐压时间(min)试验结果21.75 50 通过 521.75 50 通过 521.75 50 通过 5交联聚乙烯绝缘电力电缆8.7/15型号规格生产厂家ZZS-ZCYJV22-8.7/15-3*120 ___试验人员:试验负责人:第1页共4页本报告记录了对牟尼沟35kV变电站10kV开关柜至站外水泥杆电缆的交流耐压试验结果。
在温度16℃,湿度40%的条件下,使用YTC2010绝缘电阻测试仪和YTC850变频串联谐振耐压装置进行试验。
试验结果显示,该电缆在交流耐压试验中通过,符合要求。
相序检查也证明其相序正确。
电缆长度为130m,电缆名称为交联聚乙烯绝缘电力电缆8.7/15,额定电压为10kV。
试验前,主绝缘电阻分别为A相MΩ,B相MΩ,C相MΩ。
试后,三相主绝缘电阻仍为MΩ。
外护套绝缘电阻未能测试出。
试验使用的电压频率为50Hz,试验电压为21.75kV,耐压时间为5分钟。
试验编号为xxxxxxxx和,生产厂家均为___。
电缆铭牌上标明了电缆名称和额定电压。
型号规格为ZZS-ZCYJV22-8.7/15-3*120,生产厂家为___。
试验负责人认为,本次试验结果合格。
10kV电力电缆交接试验报告(交流耐压)工程名称:安宏35kV变电站10kV开关柜至站外水泥杆1.铭牌:电缆名称,额定电压(kV)。
10kv电缆标准试验标准
10kv电缆的标准试验标准包括以下几个方面:
1.直流耐压试验:10kv电缆的直流耐压试验电压为40kv,时间是1分钟。
这个试验用于检测电缆的绝缘性能,确保在高压环境下能够正常运行。
2.交流耐压试验:10kv电缆的交流耐压试验电压为2Uo(Uo为电缆额定电压),时间也是1分钟。
这个试验用于检测电缆在交流电压下的绝缘
性能,确保在正常运行时的安全性。
3.绝缘电阻试验:在电缆温度为+20℃时,用2500V兆欧表摇测,其绝缘电阻值不应低于400MΩ。
这个试验用于检测电缆的绝缘电阻,确保绝
缘性能良好。
4.泄漏电流试验:对纸绝缘电缆而言,三相间的泄漏电流不平衡系数不应大于2,6/6kV及以下电缆的泄漏电流小于10μA,8.7/10kV电缆的
泄漏电流值小于20μA时,对不平衡系数不作规定。
这个试验用于检测电缆的泄漏电流,确保在正常运行时的安全性。
5.外护套试验:10kv电缆的外护套试验包括耐压试验和绝缘电阻试验。
耐压试验电压为2.5Uo(Uo为电缆额定电压),时间为1分钟;绝缘电
阻试验则是在电缆温度为+20℃时,用兆欧表摇测,其绝缘电阻值不应低于500MΩ。
这个试验用于检测电缆的外护套性能,确保在正常运行时的安全性。
以上是10kv电缆的标准试验标准,这些试验都是为了确保电缆的绝缘性能和安全性。
10kv高压电缆耐压试验
10kv高压电缆耐压试验10kV高压电缆耐压试验一、引言10kV高压电缆广泛应用于电力系统中,用于传输和分配高压电能。
为了保证电缆的安全可靠运行,必须进行耐压试验。
本文将介绍10kV高压电缆耐压试验的目的、方法、要点及注意事项。
二、目的10kV高压电缆耐压试验的目的是验证电缆在额定电压下的耐压能力。
通过耐压试验,可以评估电缆绝缘系统的工作状况,检测潜在的故障点,并保证电力系统的安全运行。
三、方法10kV高压电缆耐压试验一般采取交流耐压试验和直流耐压试验两种方法。
下面将介绍这两种方法的具体步骤:1. 交流耐压试验:a) 将待测试的电缆安装在耐压试验设备上,并严格按照安全操作规程连接测试设备。
b) 清除电缆表面的污垢和湿气,确保电缆表面干净。
c) 将测试设备的供电电源调整至额定电压,并保持一段时间。
d) 观察电缆表面是否有击穿现象,并记录击穿时间。
e) 若电缆表面未发生击穿现象,试验结束。
2. 直流耐压试验:a) 将待测试的电缆安装在耐压试验设备上,并严格按照安全操作规程连接测试设备。
b) 清除电缆表面的污垢和湿气,确保电缆表面干净。
c) 将测试设备的供电电源调整至额定电压,并保持一段时间。
d) 观察电缆表面是否有击穿现象,并记录击穿时间。
e) 若电缆表面未发生击穿现象,试验结束。
四、要点及注意事项在进行10kV高压电缆耐压试验时,需要注意以下要点和注意事项:1. 安全第一:在进行耐压试验前,必须检查测试设备和测试环境是否符合安全要求,确保操作人员的安全。
2. 试验条件:耐压试验应在室温下进行,并保持环境干燥,以确保测试的准确性。
3. 试验时间:耐压试验的时间应根据电缆的特性和要求确定,一般为数分钟至数小时。
4. 结果评估:观察电缆表面是否有击穿现象,并记录击穿时间和电压值。
如果电缆未发生击穿现象,并且耐压时间达到规定要求,则可判定电缆通过耐压试验。
5. 现场记录:在试验过程中,应详细记录每一步操作,发现的问题以及测试结果,并及时处理和归档。
10kv电缆耐压标准
10kv电缆耐压标准10kv电缆是一种用于输电和配电系统的重要电力设备,其耐压标准是保证其安全可靠运行的重要指标之一。
本文将对10kv电缆的耐压标准进行详细介绍,以便广大读者更好地了解和掌握相关知识。
首先,10kv电缆的耐压标准是指其能够承受的最大电压。
在正常运行情况下,电缆必须能够承受额定电压的1.5倍的交流耐压测试,以确保其在运行过程中不会发生击穿或绝缘击穿的现象,从而保证电力系统的安全稳定运行。
同时,电缆还需要经过直流耐压测试,以验证其在不同工作条件下的绝缘性能。
其次,10kv电缆的耐压标准还包括局部放电测试。
局部放电是电缆绝缘系统中的一种局部击穿现象,会导致电缆绝缘系统的老化和损坏,因此需要进行局部放电测试来评估电缆的绝缘质量。
通过局部放电测试,可以及时发现电缆中存在的潜在故障,从而采取相应的修复措施,保证电缆的安全可靠运行。
另外,10kv电缆的耐压标准还要求对其绝缘电阻进行测试。
绝缘电阻是评价电缆绝缘性能的重要指标,其大小直接影响着电缆的安全运行。
在耐压测试之前,需要对电缆的绝缘电阻进行检测,以确保其达到规定的数值要求,从而保证电缆在耐压测试中不会因绝缘电阻不足而发生击穿现象。
最后,10kv电缆的耐压标准还需要考虑其外观质量。
电缆的外观质量直接关系到其绝缘性能和使用寿命,因此在耐压测试之前需要对电缆的外观进行检查,确保其表面光滑、无裂纹、无气泡等缺陷,从而保证电缆的绝缘性能和安全可靠运行。
总之,10kv电缆的耐压标准是保证其安全可靠运行的重要保障。
通过对耐压标准的详细介绍,相信读者对于10kv电缆的耐压性能有了更加深入的了解,从而能够更好地选择和使用电缆产品,保证电力系统的安全稳定运行。
电力电缆测试报告(10KV交流耐压)
电力电缆测试报告(10KV交流耐压)电力电缆预防性交流耐压测试报告委托测试单位测试单元间隔现场天气状况电力电缆主要参数电力电缆型号电力电缆截面积出厂日期测试电缆路径ZRYJV223x70mm(起始位置)630kVA变压器2XXX#1变压器晴、零上6℃、湿度39%测试单元电压等级测试性质测试时间电力电缆额定电压电缆长度制造厂10kV交接试验2016年12月23日10mXXX(终点位置)#1出线测试依据:《电气装置安装工程电气设备交接试验标准》GB-2006测试尺度:1、绝缘电阻耐压前后不该有明显变革。
2、交换耐压值2UO-60min。
2.5UO-5min。
绝缘电阻测试数据测试顺序加压A对BC接地加压B对AC接地加压C对AB接地外XXX对地≮2500+MΩ交流耐压测试:测试电压测试工夫加压A对BC接地21.75kV5分钟加压B对AC接地21.75kV5分钟加压C对AB接地21.75kV5分钟绝缘电阻测试前的数据≮2500+MΩ≮2500+MΩ≮2500+MΩ铜屏蔽对地≮2500+MΩ绝缘电阻测试后的数据≮2500+MΩ≮2500+MΩ≮2500+MΩ外钢铠对铜屏蔽≮2500+MΩ测试情况说明测试结论申明测试人员(手写签字)1、绝缘电阻耐压前后绝缘电阻没有明显变革。
2、交流耐压测试时间内没有发生击穿、闪咯现象。
以上测试试验数据合格1电力电缆预防性交流耐压测试报告拜托测试单位测试单位距离现场天气状况电力电缆主要参数电力电缆型号电力电缆截面积出厂日期测试电缆路径ZRYJV223x70mm(起始位置)250kVA变压器2XXX#2变压器晴、零上6℃、湿度39%测试单元电压等级测试性子测试工夫电力电缆额定电压电缆长度制造厂10kV交接试验2016年12月23日10mXXX(终点位置)#2出线测试依据:《电气装置安装工程电气设备交接试验标准》GB-2006测试尺度:1、绝缘电阻耐压前后不该有明显变革。
2、交换耐压值2UO-60min。
10kV电力电缆耐压试验方法及安全措施
10kV电力电缆耐压试验方法及安全措施摘要:近年来,10kV电力电缆广泛应用交联聚乙烯绝缘电缆(XLPE),虽然在电气性能和安全可靠方面得到有效的提高,但运行时还存在一些缺陷,树枝化放电的产生大大加速电缆绝缘的老化,缩短了使用寿命。
因此,必须对电缆进行试验考核,检查其在工作电压下能否可靠运行,检查其是否存在受潮、绝缘老化、机械损伤等问题,以提高电力供应的可靠性。
不过,还要充分了解试验过程中极易发生的安全问题,做好保护措施,确保试验工作的安全。
现本文介绍了电缆耐压试验中直流与交流的区别,以及选取交流耐压试验的优势,并详细论述电缆交流耐压试验的方法与相应的安全措施。
关键词:10kV电力电缆;交流耐压试验;方法;安全措施前言在电力系统运行中,10kV电力电缆的绝缘状况非常重要,如果电缆的某一部位稍微出现缺陷,就会给电网的发电、供电和配电造成影响。
因此,对电缆绝缘承受各种过电压的能力的试验是非常必要,能够及早发现问题及早解决。
对电力电缆进行耐压试验时,通过试验电压的情况可以不损害其绝缘性能的同时能够发现绝缘中的缺陷问题。
如果试验电压较低,说明这一部位反应不灵敏存在缺陷,应尽快采取措施消除隐患,确保大功率电能传输的电缆可靠性能。
1 电缆耐压试验概述电缆耐压试验可按不同的试验电压分两种:一种是直流耐压试验,另一种是交流耐压试验。
随着电网的发展,过去的油浸纸绝缘电缆由于存在淌油的问题,已逐渐被橡塑电缆尤其是安装方便的交联聚乙烯电缆所代替,但因其采用直流耐压而存在不良的缺点,所以如果选用直流电压试验是不合适的。
究其原因:其一,在直流试验电压过程中,交联聚乙烯电缆与附近形成空间电荷,使绝缘积累了效应,进而加快绝缘的老化,缩短了使用的寿命;其二,在直流电压下,绝缘电场的分布是根据电阻率,而实际运行电压下却不一样,是根据介电常数来分布。
还有,因橡塑电缆存在绝缘的特性,如果采用直流耐压是不可以实现电缆模拟运行的工况;同时对做的直流电压又存在记忆,使其累积叠加,以致在一定程度上运行的电缆承受过电压,造成绝缘击穿。
10kv电缆测试标准
10kv电缆测试标准10kv电缆是电力系统中常见的一种电缆,用于输送10kv电压等级以下的电力。
为了确保10kv电缆的安全可靠运行,需要进行严格的测试,以验证其性能和质量是否符合标准要求。
本文将介绍10kv电缆测试的标准及相关内容。
首先,对10kv电缆进行测试前,需要准备好相应的测试设备和工具,包括但不限于绝缘电阻测试仪、交流耐压测试仪、局部放电测试仪、电磁兼容性测试设备等。
这些设备和工具是保证测试准确性和可靠性的基础。
其次,10kv电缆的测试标准主要包括绝缘电阻测试、交流耐压测试、局部放电测试和电磁兼容性测试等内容。
绝缘电阻测试是用来检测电缆绝缘材料的绝缘性能,通过测量绝缘电阻值来评估绝缘的质量。
交流耐压测试是用来检测电缆在额定交流电压下的耐压能力,以验证电缆在正常工作条件下的安全性能。
局部放电测试是用来检测电缆绝缘系统中存在的局部放电现象,以评估绝缘系统的健康状况。
电磁兼容性测试是用来检测电缆在电磁干扰环境下的工作性能,以确保电缆在复杂电磁环境下的稳定性和可靠性。
除了上述测试标准外,10kv电缆的测试还应符合相关的国家标准和行业标准,如《电力电缆通用技术要求》(GB/T 12706)、《电气设备电磁兼容性》(GB/T 17626)等。
这些标准规定了电缆的技术要求、测试方法和测试要求,对于确保10kv电缆的质量和性能起着重要的指导作用。
在进行10kv电缆测试时,需要严格按照标准要求进行操作,确保测试结果的准确性和可靠性。
同时,还需要对测试设备和工具进行定期的维护和校准,以保证测试的准确性和可靠性。
在测试过程中,应注意安全操作,防止发生意外事故。
总之,10kv电缆测试是确保电缆质量和性能的重要环节,只有通过严格的测试,才能保证10kv电缆在电力系统中的安全可靠运行。
希望本文介绍的10kv电缆测试标准内容能够对相关人员有所帮助,促进电缆测试工作的规范化和标准化。
10kv耐压试验标准
10kv耐压试验标准
10kV电缆耐压试验标准主要包括以下几点:
1. 10kV电缆直流耐压试验:电压为40kV,试验时间为1分钟。
此试验用于检验电缆的绝缘强度。
2. 交流工频耐压试验:电压为额定电压的2.5倍,试验时间为1分钟。
这是一种破坏性试验,用于评估设备在正常运行电压下的绝缘性能。
3. 不同类型设备的耐压试验时间:
- 以瓷和液体为主要绝缘的设备:1分钟。
- 以有机固体为主要绝缘的设备:5分钟。
- 电压互感器:3分钟。
- 油浸电力电缆:10分钟。
4. 交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法,是预防性试验的一项重要内容。
5. 交流耐压试验电压一般比运行电压高,因此通过试验后,设备有较大的安全裕度,有利于保证电力设备的安全运行。
在实际操作中,还需根据具体设备和电缆的参数、类型以及使用环境等因素,遵循相应的试验规程和标准进行耐压试验。
同时,在进行试验时,需确保试验设备、试验环境和安全措施符合相关规定,以确保试验的有效性和安全性。
10kV电缆试验方案
10kV电缆试验方案试验方案10kV电力电缆交流耐压试验编写:审核:批准:配电*************年月日10kV电力电缆交流耐压试验方案1试验目的:为了检查10kV线电缆的绝缘性能和运行状况是否良好,保证电网的安全运行,参照Q/GXD 126.01-2006《电力设备交接和预防性试验规程》,对其进行试验。
2电缆规范:电缆型号:YJV22-3×240电缆规格:3×240mm2电缆电容量:0.37 uF/km电缆长度:km生产厂家:出厂日期:年月日3试验依据:GB-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5之规定。
依该标准确定试验电压为21.75kV (2.5U),试验时间为5min(2.5U时)。
4试验仪器:干湿温度计一块;V兆欧表一块;工具箱一套;三相电源线若干。
5试验项目:①耐压前电缆主绝缘电阻测量;②串联谐振法交流耐压试验;③耐压后电缆主绝缘电阻测量;6试验步骤及技术措施:6.1电缆主绝缘电阻测量6.1.1测量方法用V兆欧表,依次测量各相线芯对其他两相及金属套的绝缘电阻,金10kV电力电缆交流耐压试验方案属套及非被试相线芯接地。
测量前将被测线芯接地,使其充分放电,放电时间一般为2-5分钟。
由于存在吸收现象,兆欧表的读数随时间逐步增大,测量时应读取绝缘电阻的稳定值,作为电缆的绝缘电阻值。
6.1.2测量步骤1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号;2)将所有被试部分充分放电,非被试相电缆线芯及金属套接地;3)将兆欧表地线端子(E)用接地线与接地导体连接好,兆欧表火线端子(L)接至被测部位的引出端头上,兆欧表读数稳定后记录绝缘电阻值。
拆除兆欧表相线;4)将被试电缆对地放电并接地;5)依照此步骤测试其他两相。
6.1.3注意事项在试验中读取绝缘电阻后,应先断开接至被试品的火线端子,然后再将兆欧表停止运转;由于电缆的吸收现象比较严重,特别是对于大电容电缆,兆欧表开始读数可能非常的低,这一现象是正常的。
10KV电缆耐压试验方案
10KV电缆耐压试验方案10KV电缆耐压试验是一种对电缆绝缘耐压性能进行验证和评估的重要试验,其目的是确定电缆绝缘材料和结构是否满足规定的耐电压要求,以确保电缆在正常运行和异常情况下的安全可靠性。
下面是一份对10KV 电缆耐压试验的方案,供参考。
一、试验背景和目的:1.试验背景:电缆在使用过程中,可能会受到不同程度的电压应力,因此对其绝缘材料和结构进行耐压试验非常重要。
2.试验目的:验证10KV电缆绝缘材料和结构的耐电压性能,判断其是否符合相关标准和要求。
二、试验设备和工具:1.电压表:用于测试电缆的电压值;2.电流表:用于测试电缆试验过程中的电流;3.水浴:用于冷却试验电缆;4.相对湿度计:用于测量试验环境的相对湿度;5.绝缘电阻测试仪:用于测试电缆绝缘电阻;6.其他必要的辅助设备和工具。
三、试验准备:1.根据电缆的型号和规格,选择合适的试验装置和工具。
2.对试验设备进行检查,确保设备能够正常工作。
3.检查电缆的外观和绝缘材料,确保没有损坏和污染。
4.预热试验设备,使其达到试验所需的工作温度。
5.清洁试验环境,确保试验环境无尘、湿度适宜。
6.确定试验电压和试验时间,根据电缆的类别和要求进行选择。
四、试验步骤:1.连接试验电缆和试验设备,在试验电缆的两端连接导线和试验设备。
2.开始试验前,先进行绝缘电阻测试,记录测试结果。
3.将试验电缆浸泡在水浴中,控制水温在试验要求范围内。
4.依次升高试验电压,其中每个电压级别保持一定的稳定时间。
5.根据试验要求进行电压升高和稳定时间的调整,直到达到指定的试验电压。
6.在试验电压下,观察电缆的试验电流情况,记录电流值和试验时间。
7.试验结束后,关闭电源,断开试验设备和电缆的连接。
8.对试验结果进行分析和评估,根据试验标准判断电缆的耐压性能。
五、试验注意事项:1.试验过程中要保证试验设备和电缆的安全可靠,避免电流过大或电压过高的情况发生。
2.试验过程中要密切观察试验设备和电缆的运行状态,及时处理异常情况。
10kv电缆的耐压试验方法
10kv电缆的耐压试验方法
10kv电缆的耐压试验方法主要有以下几种:
1. 直流耐压试验:直流耐压试验是一种常用的测试方法,可以检测电缆是否存在绝缘击穿现象。
测试时,需要使用高压直流发生器对电缆进行加压,并通过测试仪器记录电流和电压值。
如果在测试过程中出现异常,说明有可能存在绝缘击穿现象。
2. 交流耐压试验:交流耐压试验也是一种常用的测试方法。
与直流耐压试验不同,它可以检测出绝缘强度是否足够。
测试时,需要使用高压交流发生器对电缆进行加压,并通过测试仪器记录电流和电压值。
如果在测试过程中出现异常,说明有可能存在绝缘强度不足情况。
3. 雷击冲击试验:雷击冲击试验是一种较为严格的测试方法,可以检测出电缆是否具备抗雷击能力。
测试时,需要使用特殊的设备模拟雷击情况,并通过测试仪器记录电缆的响应情况。
如果在测试过程中出现异常,说明电缆的抗雷击能力不足。
4. 低温试验:低温试验是一种特殊的测试方法,可以检测出电缆在低温环境下是否具备正常的使用能力。
测试时,需要将电缆置于低温环境中,并通过特殊设备对其进行加压测试。
如果在测试过程中出现异常,说明电缆在低温环境下的使用能力不足。
请注意,以上方法仅供参考,具体操作请根据实际情况和相关安全规范进行。
10kv电缆交流耐压试验标准
10kv电缆交流耐压试验标准10kv电缆交流耐压试验是电力行业中非常重要的一项测试工作,它可以有效地评估电缆在正常工作电压下的绝缘性能,确保电缆在运行过程中不会发生击穿或漏电等故障,保障电网的安全稳定运行。
本文将对10kv电缆交流耐压试验的标准进行详细介绍,以便相关人员能够准确理解和执行测试工作。
一、测试准备。
在进行10kv电缆交流耐压试验之前,需要做好充分的测试准备工作。
首先要检查测试设备和仪器的工作状态,确保其正常运行。
同时,还需要对测试电缆进行全面的检查,包括外观检查、端子连接检查等,确保电缆在测试过程中不会因为自身原因导致测试结果出现偏差。
另外,还需要对测试环境进行评估,确保测试过程中不会受到外界干扰。
二、测试方法。
10kv电缆交流耐压试验通常采用交流高压法进行。
测试时,需要将测试电缆连接到测试设备上,并逐步增加电压,直至达到规定的测试电压。
在测试过程中,需要持续观察电缆是否出现击穿、放电等异常现象,并及时记录测试数据。
测试结束后,需要将测试电压逐步降低至零,并断开与测试设备的连接。
三、测试标准。
10kv电缆交流耐压试验的标准主要包括测试电压、测试时间、测试环境等方面的要求。
在进行测试时,需要严格按照相关标准执行,以确保测试结果的准确性和可靠性。
同时,还需要注意测试过程中的安全防护措施,确保测试人员和设备的安全。
四、测试结果评定。
测试结束后,需要对测试结果进行评定。
根据测试数据和相关标准,判断电缆是否通过测试,以及其绝缘性能是否满足要求。
对于未通过测试的电缆,需要及时进行处理,以避免其在实际运行中出现安全隐患。
五、测试报告。
最后,需要对测试结果进行整理,撰写测试报告。
测试报告应包括测试电缆的基本信息、测试方法、测试结果、评定意见等内容,以便相关部门进行查阅和备案。
同时,还需要对测试过程中的问题和经验进行总结,为今后类似测试工作提供参考。
总之,10kv电缆交流耐压试验是一项非常重要的测试工作,对于保障电网的安全稳定运行具有重要意义。
10KV电缆耐压试验方案
10KV电缆耐压试验方案
一、耐压试验目的
本次耐压试验的目的是:在额定电压、工频搅拌和低频高压作用下,检查10KV电缆的绝缘电气性能是否符合要求。
二、实施标准
三、耐压试验环境及条件
(一)测试环境:
1.温度:试验温度不低于室温;
2.湿度:不多于85%的相对湿度;
3.无腐蚀性气体或有害气体的存在下。
(二)实施要求:
1.耐压试验中不允许有任何外力影响,如人体接触试验片、摇动试验片等。
2.同一组试验之间,必须在未传送电流的情况下,通过操作,更换试验片。
3.使用的电缆进行耐压试验的片数,应满足试验标准所规定的要求。
4.为确保耐压试验的可靠性,必须对实施耐压试验的电缆进行严格的检查,如确认外观检查、外包装检查、内部标识检查、芯数检查、绝缘电阻检查等
五、耐压试验设备
1.万用表:测量被试片的耐压、电阻等;
2.耐压仪:用于测量被试片的耐压,并产生稳定的高压;
3.试验档板:用于支撑安装试验片;
4.闸柜:利用调节器可控制高压脉冲的到达位置,以及调节用于上述高压脉冲的电流;。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程名称:
安装位置:牟尼沟35kV变电站10kV开关柜至站外水泥杆
1.铭牌:
2.电缆长度:130m
3、绝缘及交流耐压:温度:16 ℃湿度:40% 试验日期:2014年10月26日
4.相序检查: 相序正确
5.使用仪器、仪表:
6.试验结果:合格
试验人员:试验负责人:
工程名称:
安装位置:牟尼沟35kV变电站10kV开关柜至站外水泥杆
1.铭牌:
2.电缆长度:135m
3、绝缘及交流耐压:温度:16 ℃湿度:40% 试验日期:2014年10月26日
4.相序检查: 相序正确
5.使用仪器、仪表:
6.试验结果:合格
试验人员:试验负责人:
工程名称:
安装位置:安宏35kV变电站10kV开关柜至站外水泥杆
1.铭牌:
2.电缆长度:65m
3、绝缘及交流耐压:温度:12 ℃湿度:75% 试验日期:2014年10月28日
4.相序检查: 相序正确
5.使用仪器、仪表:
6.试验结果:合格
试验人员:试验负责人:
工程名称:
安装位置:安宏35kV变电站10kV开关柜至站外水泥杆
1.铭牌:
2.电缆长度:70m
3、绝缘及交流耐压:温度:12 ℃湿度:75% 试验日期:2014年10月28日
4.相序检查: 相序正确
5.使用仪器、仪表:
6.试验结果:合格
试验人员:试验负责人:。
