EMC测试与理解心得
个人EMC培训总结

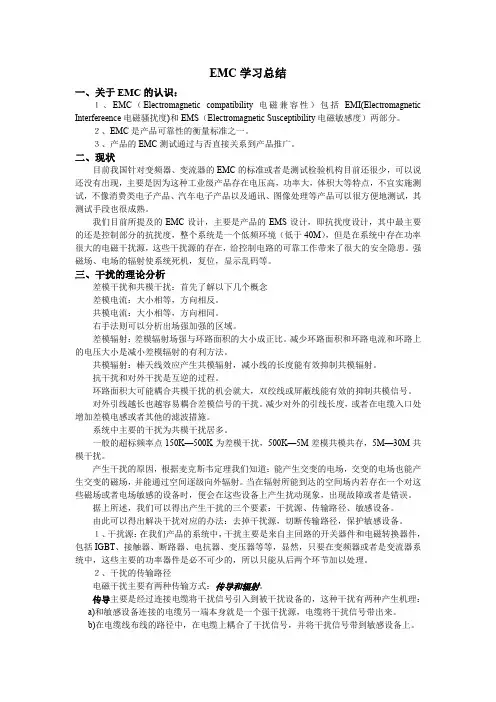

EMC学习总结一、关于EMC的认识：１、EMC（Electromagnetic compatibility电磁兼容性）包括EMI(Electromagnetic Interfereence电磁骚扰度)和EMS（Electromagnetic Susceptibility电磁敏感度）两部分。
２、EMC是产品可靠性的衡量标准之一。
３、产品的EMC测试通过与否直接关系到产品推广。
二、现状目前我国针对变频器、变流器的EMC的标准或者是测试检验机构目前还很少，可以说还没有出现，主要是因为这种工业级产品存在电压高，功率大，体积大等特点，不宜实施测试，不像消费类电子产品、汽车电子产品以及通讯、图像处理等产品可以很方便地测试，其测试手段也很成熟。
我们目前所提及的EMC设计，主要是产品的EMS设计，即抗扰度设计，其中最主要的还是控制部分的抗扰度，整个系统是一个低频环境（低于40M），但是在系统中存在功率很大的电磁干扰源，这些干扰源的存在，给控制电路的可靠工作带来了很大的安全隐患。
强磁场、电场的辐射使系统死机，复位，显示乱码等。
三、干扰的理论分析差模干扰和共模干扰：首先了解以下几个概念差模电流：大小相等，方向相反。
共模电流：大小相等，方向相同。
右手法则可以分析出场强加强的区域。
差模辐射：差模辐射场强与环路面积的大小成正比。
减少环路面积和环路电流和环路上的电压大小是减小差模辐射的有利方法。
共模辐射：棒天线效应产生共模辐射，减小线的长度能有效抑制共模辐射。
抗干扰和对外干扰是互逆的过程。
环路面积大可能耦合共模干扰的机会就大，双绞线或屏蔽线能有效的抑制共模信号。
对外引线越长也越容易耦合差模信号的干扰。
减少对外的引线长度，或者在电缆入口处增加差模电感或者其他的滤波措施。
系统中主要的干扰为共模干扰居多。
一般的超标频率点150K—500K为差模干扰，500K—5M差模共模共存，5M—30M共模干扰。
产生干扰的原因，根据麦克斯韦定理我们知道：能产生交变的电场，交变的电场也能产生交变的磁场，并能通过空间逐级向外辐射。
(最新整理)EMC测试总结.
EMC测试总结.编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（EMC测试总结.）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为EMC测试总结.的全部内容。
100A斩波电源EMC测试总结1术语解析EMC（Electro Magnetic Compatibility），直译是"电磁兼容性",意指设备所产生的电磁能量既不对其它设备产生干扰，也不受其他设备的电磁能量干扰的能力。
EMI(Electro Magnetic Interference),直译是＂电磁干扰＂，包含设备受到干扰后性能降低和设备产生干扰这两层意思。
通常我们所说的EMI测试是指第二层意思，即干扰源。
EMS（Electro Magnetic Susceptibility）直译是"电磁敏感度"，其意是指由于电磁能量造成性能下降的容易程度，即抗电磁干扰性。
习惯上,我们把EMC分为EMI和EMS两个方面。
其中EMI包括:●传导测试Conducted Emission●辐射测试Radiated Emission●功率辐射测试Power Clamp Test●电流谐波测试Current Harmonics Test●电压波动测试/闪烁Voltage Fluctuation Test /Flicker●磁场辐射Magnetic Field emissionEMS又分别包括:●静电测试Electrostatic Discharge （ESD静电放电)●辐射敏感度测试Radiated Susceptibility (R/S)●快速瞬变脉动测试Electrical Fast Transient (EFT rst)●浪涌/雷击测试Surge Test●传导敏感度测试Conducted Susceptibility●工频磁场测试Power Frequency Magnetic Field Test●电压跌落/中断测试Voltage Dips/interruption Test注：本次100A斩波电源的EMC测试项目为由黑体标识。
电磁兼容（EMC）试验问题总结
电磁兼容（EMC）试验问题总结EMC 试验问题总结电⽓、电⼦产品种类繁多，结构原理也不尽相同，对产品进⾏电磁兼容抗扰度试验时尽管试验⽅法有基础标准、产品标准可遵循，但是试验前对⼀些具体问题没有事先考虑到，试验时就可能因为受试产品本⾝的原因⽽导致试验设备损坏。
⼀、受试产品电源端⼝浪涌抗扰度试验时出现的问题图1是⽤EMCPro抗扰度试验系统对受试产品电源端⼝进⾏试验的⽰意图。
受试产品电源电路的最前端是电源变压器。
在N-PE 之间施加4kV浪涌试验电压时，如果变压器承受不了此⾼压冲击，变压器初级线圈与屏蔽层、变压器铁⼼对⾦属机壳就会发⽣瞬间击穿。
在击穿的瞬间变压器对地绝缘电阻很⼩，此时相当于EMCPro抗扰度试验系统前⾯板EUT电源输出插座220V交流电压L端直接对PE端短路，造成插座的L、PE插孔内打⽕，严重时会烧坏抗扰度试验系统的电源输出插座和受试产品电源线插头，回路电流见图1中带虚线的箭头所⽰。
为了避免打⽕现象发⽣，可从以下两个⽅⾯考虑：⼀是如果受试产品标准中规定有⾮⼯作状态条件下绝缘性能脉冲电压试验项⽬，应先作脉冲电压试验（如GB17215-2002中规定脉冲电压试验为6kV，电压波形1.2/50µs），脉冲电压试验合格后再作⼯作状态下的浪涌（冲击）抗扰度试验。
对于产品标准中没有规定⾮⼯作状态下作脉冲电压试验项⽬的产品，⽣产⼚家应对产品增设抗浪涌（冲击）功能。
例如，可在电源变压器初级线圈两线之间、两线分别对⾦属机壳之间焊接合适的压敏电阻。
采取了抗浪涌（冲击）保护措施后即可进⾏浪涌（冲击）抗扰度试验。
⼆、受试产品信号线端⼝浪涌抗扰度试验时出现的问题图2是信号线浪涌试验系统⽰意图，由CM-I/OCD信号线耦合/去耦⽹络、EMCPro抗扰度试验系统中的浪涌波发⽣器、试验辅助设备（调压器）和直流电压源组成。
受试产品需要的交流输⼊信号由调压器输出端提供。
浪涌试验信号由EMCPro前⾯板上的浪涌输出插孔HI、LO提供。
EMC和EMI测试经验分享
EMC和EMI测试经验分享一次小失误导致板子重新制作了两次，而由于EMC测试经验不足导致问题迟迟得不到解决。
吃一堑，长一智，仿佛在电路设计的过程中就这样不断的用资金的投入来解决经验上的不足。
第一次：环形地线为了是电路板的地网络和供电系统的地网络隔离开来，在PCB设计铺铜时画了一个和外围电路相接的地回路，而对内部的地采用了共模电感和差模电感来连接。
一直以为是挺简单的电路，根本没有做EMC摸底测试。
等顺利焊接调试完后就信心百倍的去做正式试验了。
谁知道出问题了，在实验过程中整改也没有解决。
想来想去发现可能是地环回路这个现象引起的。
最高的频率点时128Mhz附件，而电路上的开关电源的频率是500khz，不可能产生这么大的倍频。
去掉外部供电网络时，幅值降低，但是还是效果很差。
第一次试验失败。
第二次试验：回路整改和不断的修改方案后，重新制作pcb，完全铺铜，同时变电路板为四层，增加电源层，同时电源输入口增加多级π型滤波和lc滤波，重新布局电路设计，按照信号输入输出方式改动布局设计，这次试验顺利通过，但在500Khz的倍频处还是有很大的幅值，没有滤除成功，但是试验通过。
经验之谈：处理EMI/EMC相关注意事项1.把噪音电路节点的PCB铜箔面积最大限度地减小;如开关管的漏极、集电极，初次级绕组的节点等。
2.使输入和输出端远离噪音元件，如变压器线包，变压器磁芯，开关管的散热片，等等。
3. 使噪音元件（如未遮蔽的变压器线包、未遮蔽的变压器磁芯、和开关管等等）远离外壳边缘，因为在正常操作下外壳边缘很可能靠近外面的接地线。
4. 如果变压器没有使用电场屏蔽，要保持屏蔽体和散热片远离变压器。
5. 尽量减小以下电流环的面积：次级（输出）整流器、初级开关功率器件、栅极（基极）驱动线路、辅助整流器。
6.不要将门极（基极）的驱动返馈环路和初级开关电路或辅助整流电路混在一起。
7.调整优化阻尼电阻值，使它在开关的死区时间里不产生振铃响声。
EMC检测工作总结
EMC检测工作总结
近年来，随着电子产品的不断更新换代，电磁兼容性（EMC）问题也日益凸显。
为了确保电子产品在各种环境下的正常运行，EMC检测工作显得尤为重要。
在过
去的一段时间里，我们团队进行了大量的EMC检测工作，并取得了一些成果和经验。
在此，我将对我们的工作进行总结，以便更好地提高工作效率和质量。
首先，我们对EMC检测工作进行了充分的准备。
在进行实际测试之前，我们
会对测试设备进行严格的校准和检查，确保其性能稳定可靠。
同时，我们也会对测试环境进行调整和优化，以保证测试结果的准确性和可靠性。
其次，我们在测试过程中注重了测试数据的准确性和完整性。
在进行测试时，
我们会严格按照测试标准和流程进行操作，确保测试数据的准确性和可靠性。
同时，我们也会对测试数据进行及时的整理和归档，以便后续的分析和总结。
最后，我们对测试结果进行了及时的分析和总结。
在测试完成后，我们会对测
试结果进行详细的分析，找出其中存在的问题和不足，并提出改进的方案和建议。
同时，我们也会将测试结果进行总结和归纳，形成相应的报告和文档，以便后续的参考和使用。
通过以上的工作总结，我们不仅对自己的工作进行了及时的总结和反思，也为
后续的工作提供了一定的参考和借鉴。
我们相信，在今后的工作中，我们会进一步提高工作效率和质量，为电子产品的EMC性能提供更加可靠的保障。
关于EMC的收获
关于EMC测试的一些收获
1.电快速瞬变脉冲群抗扰度试验
问题：EUT与上位机之间出现通信故障
解决方案：在通信线靠近上位机的那端加绕磁环
2.骚扰的传导发射测试（连续骚扰电压测试）
问题：背景较差
解释：背景即不加电时，接收机所显示的波形解决方案：在探头侧加绕磁环
问题：测试曲线较差，高于分贝极限
解决方案：
1、加入两个滤波器并在示波器底端添加铁皮，并且接地
2、在变压器输出侧，或者是逆变器输出侧加绕磁环
3、引入Y电容（线地之间）
5、用三根短线，将信号引出，保证探头下面不要有线交叉，减小对探头的干扰
7、尽量将需要测量的相与其他相分开，减少干扰
3、骚扰的辐射发射测试
问题：辐射曲线超标
解决方案：
1、机柜外壳要求全部接地良好
2、要用接地的金属盖板盖住交流电缆
3、机柜内部要用金属网罩盖住模块单元
4、尽量减少周围电器的使用。
EMC测试与理解心得
EMC 测试与理解心得均为个人理解，或许与传统资料教材有差异，请自己斟酌。
EMC 产生以及测试时测得的结果如何去理解：简单来说就是如何对症下药，很多情况拿到第一轮测试结果，怎幺将结果和电源去对照分析；主题思路如下：1、针对传导，测试范围标准15K-30M，常见的EN55022 是150K 起。
传导的源头是怎幺产生的呢？针对低频，主要是开关频率以及其倍频（后续有图解），这种从源头是无法解决的，开关频率是无法消除的，当然你可以改变开关频率，那也只是将测试结果移动了，并没有真正意义上消除。
只能通过滤波器来解决，一般来说对于低频采用R10K 这种高磁通材质有很好的效果，磁环大小跟你功率有关系，一般达到10MH 感量，甚至更大到20MH，配合Y 电容一般能很好解决，低频不是难点；真正的难点是高频，个人认为，高频的起因就复杂多了，有开关导致，有变压器可能，也有电感的可能，也就就是一切存在开关状态的地方都可能存在(怎幺判断具体位置，后续讲解），这里需要一番摸索；找到源头未必源头能解决，可能有改善，还是的配合滤波器。
针对高频，采用低磁通材质，如镍锌环，感量一般都是UH 级别的，配合合适Y 电容（比较复杂的电源，建议布板时多留几个Y 电容位置，方便整改）；2、一些配合手段，很多教材都提到增大X 电容判断差模还是共模，有一定意义可能现实帮助不大，设计时一般我们X 电容都会放到合适的值。
并且增大X 电容就能解决差模问题，也是瞎扯，所以很多教材都是提供一定意义指导，个人觉得没什幺用。
我觉得比较好的手段有几个：1.对照接地和不解地总结差异，不接地可能更差，原因是系统构造的传导途径少了；也可能有改善，说明是通过地回路传导到端口。
具体解决措施，针对电路接地的点Y 电容进行调节以及加磁珠。
2.在输入端口套磁环，若套低U 环有改善，调节第一级滤波电感。
3 复杂的系统注意EMI 电路的屏蔽措施。
若措施都没什幺效果，反省PCB 设计，这方面在PCB 设计中会涉及。
电磁兼容心得体会
电磁兼容心得体会电磁兼容（Electromagnetic Compatibility, EMC）是指不同电子设备在同一电磁环境下共存、互不干扰的能力。
在我从事电子工程方面的工作中，我深刻认识到电磁兼容对于现代社会的重要性。
以下是我对电磁兼容的心得体会。
首先，电磁兼容是现代电子产品可靠运行的基础。
现代社会中，我们生活和工作所使用的电子设备无处不在，如智能手机、电视、电脑等。
这些设备中的电子元件和系统必须能够相互协调、互不干扰地工作，才能保证设备的功能正常运行。
如果电磁兼容性不足，就会出现设备之间相互干扰的问题，导致产品的可靠性下降。
其次，电磁兼容关乎人身安全。
电子设备在使用过程中会产生电磁辐射，如果这些辐射超过一定的安全限值，就会对人体健康产生负面影响。
电磁兼容性的好坏直接关系到产品的辐射水平，对于人体健康具有重要意义。
因此，在设计和制造电子产品时，必须考虑兼容性问题，保证设备在正常工作时不会对人体产生危害。
此外，电磁兼容也与环境保护息息相关。
现代社会的电子设备使用频繁，数量庞大，如果这些设备在工作过程中产生大量的电磁干扰，不仅对其他设备造成影响，也会对环境造成破坏。
例如，电磁干扰可能导致无线通信中断、电网波动等问题，对于社会产生不利影响。
因此，提高电磁兼容性不仅有助于设备的正常运行，也有助于保护环境。
在实践过程中，我明白了要提高电磁兼容性，需要从多个方面入手。
首先，设备设计当中，应该注意电子元件的布局和线路的走线方式。
布局合理有助于减少电磁干扰的发生，走线方式的选择也能减少电磁辐射的程度。
其次，选择合适的滤波器和屏蔽材料也能有效降低电磁辐射和抗干扰能力。
滤波器可以过滤掉设备内部噪声，屏蔽材料能够阻挡外部电磁辐射。
最后，严格遵守电磁兼容相关标准和要求，通过测试和认证，确保产品的兼容性符合规定。
另外，团队合作也是提高电磁兼容性的重要因素。
在项目开发过程中，与电磁兼容性相关的工作包括电磁兼容性分析、测试和调试等。
EMC基础知识-听课心得
6、相关法规
1、FCC 内容涉及无线电、通信等各方面，特别是无线通信设 备和系统的无线电干扰问题，包括无线电干扰限值与 测量方法，认证体系与组织管理制度等 2、CE CE标记作为确认产品是否达到协调后的基本安全要求 3、CCC --中国强制认证 China compulsory Certification 是为了为保护广大消费者人身和动植物生命安全，保 护环境、保护国家安全，依照法律法规实施的一种产 品合格评定制度。
EMC 基础知识
---------Power 培训心得（主讲：Black）
丘华兰 May- 15-10
1. EMC定义
1、EMC ： Electro Magnetic Compatibility 电磁兼容性，意指设备所产生的 电磁能量既不对其它设备产生干扰，也不受其他设备的电磁能量干扰的能力
（1）EMI： Electro Magnetic Interference 电磁干扰 EMI中主要是CE(Conducted Emission 传导发射)和RE（ Radiated Emission辐射发射） （2）EMS： Electro Magnetic Susceptibility 电磁敏感度 ，其意是 指由于电磁能量造成性能下降的容 易程度，即免疫力/遭受力/耐力
总结 感谢张镇的培训，主要讲解了EMC的相关内容， 使我们对EMC的概念、分类、测试结果分析以及处理 上都有了一个比较清晰的了解及认识，希望后续的培 训更加的精彩。
DC
1
3
D Vin 1 T 3 1 23ຫໍສະໝຸດ 2 M42
1
2、脉冲处理：一般TON越大，EMI会越好，但影响零件 的温升 3、电弧产生即打火影响EMI效果 4、易受干扰领域：在LAYOUT时，建议尽量跟负载靠 近以减少耦合 5、接地：单点、多点—效果不一样 如：POWER板地线跟喇叭的地线是等点位的，理论上 在LAYOUT时是可以将这两个地连接在一起的，但往往 这样做EMI效果不好，这个时候应该设置多点接地，使 得两者的地分开，或者在两者之间用0OHM电阻连接， 这样EMI的效果将会好很多
电磁兼容心得体会
电磁兼容心得体会在电子产品的开发与应用过程中，电磁兼容（Electromagnetic Compatibility，简称EMC）是一个重要的考虑因素。
电磁兼容性是指电子设备在同一环境下的电磁干扰及其相互影响的能力。
作为电子工程师，我在工作中遇到了不少与电磁兼容相关的问题，以下是我对电磁兼容性的一些心得体会。
首先，电磁兼容性设计应从产品规划的早期阶段开始考虑。
EMC问题往往在产品设计的后期才会显现出来，这时候修改设计会非常困难和昂贵。
因此，在产品规划阶段就要考虑到EMC的要求和标准，合理规划产品的硬件电路结构和布局，以及相关的电磁屏蔽措施。
只有这样，才能从根本上避免EMC问题的后期出现，提高产品的整体性能和可靠性。
其次，合理的电磁屏蔽设计是保证电磁兼容性的重要手段之一。
在电子设备中，各种电路之间、各个单元之间都有可能相互干扰。
合理的电磁屏蔽设计可以有效地减小电磁辐射和接收到的外部干扰信号，提高设备的抗干扰能力。
在电磁屏蔽设计中，我学到了一些重要的原则，比如使用良好的接地设计、采用合适的屏蔽材料和结构等。
另外，合适的电源设计也是保证电磁兼容性的重要因素。
电源电压的波动和噪声会对设备的正常工作产生干扰。
合适的电源设计可以保证电源电压的稳定和纹波水平的控制，从而减小电磁干扰的产生。
在电源设计中，我学到了一些重要的技巧，比如采用滤波技术、使用稳压器等。
此外，合适的接地设计对于电磁兼容性也有着重要的影响。
良好的接地设计可以保证电子设备正常的工作和抗干扰能力。
在接地设计中，我学到了一些关键的原则，比如采用低阻抗的接地系统、合理规划接地线路的走向、保持接地电势的一致性等。
最后，EMC测试和验证是电磁兼容性工作的重要环节。
通过针对产品的EMC测试和验证，可以检测产品是否符合相关的EMC标准和要求，及时发现和解决潜在的EMC问题。
经过多次的EMC测试与验证，我更加深入地了解了EMC的测试方法和标准要求，并提升了对EMC问题的识别和解决能力。
emc工作总结
emc工作总结
EMC工作总结。
EMC（Electromagnetic Compatibility）工作是指在电子设备中，通过设计和测试来确保设备在电磁环境中能够正常工作而不会对周围的设备和系统产生干扰。
在过去的一段时间里，我们团队致力于EMC工作，通过不懈努力取得了一些成果和经验，现在我将对这段时间的工作进行总结。
首先，我们在EMC测试方面取得了一些进展。
我们购置了先进的测试设备，包括电磁屏蔽室、射频信号发生器、频谱分析仪等，使得我们能够对设备进行全面的电磁兼容性测试。
通过这些设备，我们成功地对多个项目进行了EMC测试，并及时发现并解决了一些潜在的干扰问题，确保了产品的正常运行。
其次，我们在EMC设计方面也取得了一些成果。
我们深入研究了电磁兼容性设计的原理和方法，结合实际项目，制定了一系列有效的设计方案，包括电路板布局、接地设计、滤波器的选择等，有效地提高了产品的抗干扰能力。
这些设计方案在实际项目中得到了验证，为产品的顺利上市提供了有力的支持。
此外，我们还注重了团队的学习和交流。
我们组织了一些EMC技术培训，使得团队成员对EMC工作有了更深入的理解和掌握。
同时，我们还积极参加了一些行业会议和展览，与同行进行了交流和分享，不断拓展了我们的EMC技术视野。
总的来说，我们在EMC工作中取得了一些成绩，但也存在一些不足之处。
在未来的工作中，我们将进一步完善测试设备和方法，深入研究新的EMC技术，提高团队的整体素质，为公司的发展贡献更大的力量。
希望我们的EMC工作能够为公司的产品质量和市场竞争力提供更好的保障。
emc工作总结
emc工作总结
EMC工作总结。
EMC（电磁兼容）是指电子设备在电磁环境中能够正常工作而不会产生对其他设备造成干扰的能力。在现代社会中，电子设备已经无处不在，而且电磁环境也变得越来越复杂。因此，保证电子设备的EMC性能成为了一项非常重要的工作。
在过去的一段时间里，我们团队致力于提高产品的EMC性能，经过不懈努力，我们取得了一些成绩。首先，我们对产品进行了全面的电磁兼容测试，发现了一些潜在的问题，并及时采取了措施进行改进。其次，我们对产品的电磁兼容设计进行了优化，采用了一些新的材料和技术，使产品在电磁环境中更加稳定可靠。最后，我们加强了对员工的培训，提高了他们对EMC工作的认识和重视程度。
通过这些努力，我们的产品在EMC性能方面取得了明显的改善，得到了客户的认可和好评。同时，我们也积累了一定的经验和技术，为今后的工作积累了宝贵的财富。
然而，我们也意识到，EMC工作是一个长期的过程，需要不断地进行改进和提高。我们将继续加强与相关部门合作，共同解决EMC方面的问题；我们也将不断学习和研究最新的EMC技术，为产品的EMC性能提供更好的保障。
emc测试工程师个人年终总结
emc测试工程师个人年终总结一、引言随着现代科技的不断发展，电磁兼容性（EMC）测试在各个领域都扮演着重要角色。
作为一名EMC测试工程师，我在过去的一年中积极参与各类项目，不仅取得了显著进展，也积累了宝贵的经验。
本文将对我的个人工作进行年终总结，回顾所承担的项目，探讨所取得的成绩以及面临的挑战。
二、项目回顾在过去的一年中，我承担了多个EMC测试项目，包括工业控制设备、无线通讯设备和医疗电子设备等领域。
针对每个项目，我按照标准的测试流程进行了实验室测试，并确保结果的准确性和可靠性。
同时，我也积极与客户沟通，了解他们的需求，并提供专业的技术支持和解决方案。
通过这些项目，我提升了自己的技术能力，并不断深化对EMC测试的理解和应用。
三、成绩总结1. 提高测试效率通过合理的测试计划和流程优化，我成功地提高了测试效率。
在测试设备和仪器的选择上，我注重先进性和可靠性，并熟练使用测试软件进行数据处理和分析。
这些举措有效地减少了测试时间，为项目的顺利进行提供了有力保障。
2. 提升测试质量作为EMC测试工程师，我深知测试质量对产品的合规性和市场竞争力的重要性。
因此，在测试中，我严格按照标准要求进行测试，确保测试数据的准确性和可靠性。
我不断学习新的测试方法和技术，提高自己的专业水平，并积极推广和应用于实践中。
3. 团队合作EMC测试工作需要与其他部门和团队进行合作，共同推进项目的进展。
在过去的一年中，我与产品设计团队和市场团队保持密切的沟通，及时了解他们的需求和要求，并提供专业的技术支持。
我积极参与各类会议和讨论，为项目的顺利进行提供了积极贡献。
四、面临挑战在工作中，我也遇到了一些挑战。
首先，EMC测试技术的不断发展需要我不断学习和积累，保持专业的竞争力。
其次，项目进度紧张和客户对测试结果的高要求也对我的工作提出了挑战。
然而，我相信挑战是机遇，通过不断努力和学习，我能够更好地应对各种挑战，并取得更大的进步。
五、展望未来展望未来，我将继续加强对EMC测试领域的学习，不断提升自己的技术水平。
emc工作总结
emc工作总结
EMC工作总结。
EMC（电磁兼容）工作是现代电子设备研发领域中至关重要的一部分。
在这个快速发展的时代，各种电子设备的数量和种类不断增加，这就要求我们在设计和生产这些设备时要特别关注它们的电磁兼容性。
EMC工作的目标就是确保电子设备
在使用时不会相互干扰，也不会受到外部电磁干扰的影响。
在进行EMC工作时，我们首先要对设备进行电磁兼容性测试，以确保它们符
合相关的国际标准和法规。
这包括对设备进行辐射和传导测试，以及对其抗干扰能力进行评估。
通过这些测试，我们可以及时发现并解决设备中存在的电磁兼容性问题，从而保证设备在市场上的合规性和可靠性。
另外，我们还要在设备的设计阶段就考虑到电磁兼容性的问题，采取一些有效
的措施来降低设备的电磁辐射和传导干扰。
这可能包括优化电路布局、选择合适的电磁屏蔽材料、以及合理设计设备的外壳结构等。
通过这些措施，我们可以在源头上减少设备的电磁辐射和传导干扰，从而降低后期的电磁兼容性测试和调试的难度。
总的来说，EMC工作是一项复杂而又重要的工作。
只有通过不断的研究和实践，我们才能不断提高设备的电磁兼容性，从而为用户提供更加可靠和稳定的电子设备。
希望在未来的工作中，我们能够继续努力，为电子设备的发展做出更大的贡献。
电磁兼容实习总结
电磁兼容实习总结引言电磁兼容（Electromagnetic Compatibility，简称EMC）是一个重要的技术领域，涉及到电子设备在共存电磁环境中正常工作的能力。
本文旨在总结我在电磁兼容实习期间的学习和实践经验，包括理论知识的学习、实验的设计与执行以及遇到的问题和解决方案等。
理论知识学习在实习开始之前，我通过阅读相关书籍和资料，系统地学习了电磁兼容的基本理论知识。
这些知识包括电磁波的特性、电磁传播模型、电磁辐射和抗干扰设计等方面。
我了解到电磁兼容是为了确保电子设备之间不会相互干扰，同时也不会受到外部电磁环境的干扰。
这涉及到信号的辐射和抗干扰两个方面。
通过学习电磁兼容的基本理论，我对电磁波的传播规律、电磁辐射的特性以及电磁干扰的防护措施有了更深入的理解。
实验设计与执行在实习期间，我参与了多个电磁兼容的实验项目，并负责实验的设计与执行。
以下是其中几个实验的介绍：实验一：电磁辐射测试这个实验的目的是测试设备在工作状态下产生的电磁辐射水平。
首先，我们确定了测试场地和设备布局，避免了外界电磁干扰对实验结果的影响。
然后，使用专业的测试仪器对设备产生的电磁辐射进行测量，并记录下相应的数据。
通过这个实验，我深刻体会到了电磁辐射对其他电子设备的干扰程度，同时也认识到了合理的电磁屏蔽设计对于降低电磁辐射的重要性。
实验二：电磁抗干扰性能测试这个实验的目的是测试设备的电磁抗干扰性能。
我们通过在设备周围放置不同强度和频率的电磁干扰源，观察设备的正常工作情况及其受到的影响。
在实验过程中，我们细致地记录了设备的抗干扰性能，并分析了干扰源的特性对设备产生的影响。
通过这个实验，我了解到干扰源对设备的影响因素包括干扰源的强度、频率、距离等。
不同的设备在干扰源的作用下表现出了不同的抗干扰性能，这需要我们在设计过程中对电磁兼容进行综合考虑。
遇到的问题与解决方案在实习期间，我也遇到了一些问题，其中包括实验中的测量误差、电磁兼容设计中的困难等。
EMC检测工作总结
EMC检测工作总结
EMC（Electromagnetic Compatibility）是电磁兼容性的缩写，是指电子设备在电磁环境中能够正常工作而不对周围的其他设备和环境产生干扰。
在现代社会中，电子设备的使用越来越普遍，因此对于电磁兼容性的要求也越来越高。
为了确保电子设备的正常运行，EMC检测工作显得尤为重要。
EMC检测工作主要包括对电子设备的辐射和传导两个方面进行测试。
辐射测试是指对电子设备在工作过程中产生的电磁辐射进行测试，以确保其不会对周围的其他设备和人员产生影响。
传导测试则是对电子设备对外部电磁干扰的抵抗能力进行测试，以确保设备在复杂的电磁环境中也能正常工作。
在进行EMC检测工作时，我们需要使用各种专业的测试设备和仪器，如电磁辐射测试仪、电磁传导测试仪等。
通过这些测试设备，我们可以对电子设备的电磁兼容性进行全面而准确的评估，从而确保其符合相关的标准和要求。
在实际的EMC检测工作中，我们需要严格按照测试标准和流程进行操作，确保测试结果的准确性和可靠性。
同时，我们还需要不断学习和掌握最新的测试方法和技术，以应对不断变化的电磁环境和设备需求。
总的来说，EMC检测工作是保障电子设备正常运行的重要环节，通过对电子设备的电磁兼容性进行全面的测试和评估，可以有效地减少电磁干扰对设备和环境的影响，提高设备的可靠性和稳定性。
希望通过我们的努力，能够为电子设备的发展和应用提供更加可靠的保障。
我对EMC认证的理解与看法
电气工程新技术（二）——EMC认证电气工程学院电125 1212002047 王衡佳作业：结合自己所处的环境，谈谈对EMC认证的看法。
在上这门课之前，可以说我从未接触过甚至听说过EMC认证，只听说过3C 认证。
虽然经过了一节课的了解，但是对它还是知之甚少，凭空根本无法对它有什么理解和看法。
通过羌老师的授课只知道这个认证是检测一种类似于污染的项目，而这种污染的地位已经和水污染，大气污染等平起平坐了。
通过检测从而判定该样品检验是否合格。
至于更多的内容，我只能在网上找到相关的信息加以整合，并附述我对于这些概念的理解。
EMC（电磁兼容性）的全称是Electro Magnetic Compatibility，其定义为“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力” 该定义包含两个方面的意思，首先，该设备应能在一定的电磁环境下正常工作，即该设备应具备一定的电磁抗扰度(EMS)；其次，该设备自身产生的电磁骚扰不能对其他电子产品产生过大的影响，即电磁骚扰(EMI)。
——百度百科。
由此可见，就像河水里的污染物超过了其本身的自净能力会产生水污染一样，当一个设备或系统所处的电磁环境对其造成了影响，或者它的电磁对其他产品造成了影响，即构成了一种“污染”。
而EMC认证，即是检测其是否会产生这种污染，并通过相关的标准判定其是否合格。
我们生活中最典型的例子莫过于我们随身携带的移动设备——手机了。
曾经网上有传言，手机产生的辐射能使鸡蛋变熟，会使人患癌的几率增加。
虽然这些类似的传言并不可信，但是手机辐射对人产生的影响还是提高了人们的关注度。
总所周知，目前对于手机辐射对于人产生的影响，并没有权威机构给出权威的结论，对其大家也是众说纷纭，没有一个最终的结论。
这时候EMC认证是十分必要的，有必要对手机的某些参数进行量化测试，同时也能测出手机信号的抗干扰能力并根据相应的指标划分等级。
一个手机的合格与否，质量优良一目了然。
emc工作总结
emc工作总结
EMC工作总结。
在EMC（电磁兼容）工作中，我们不断努力提高产品的电磁兼容性，以确保其在电磁环境中的正常运行。
在过去的一段时间里，我们取得了一些显著的成就，同时也面临了一些挑战。
下面就让我们来总结一下这段时间的工作。
首先，我们在产品设计阶段加强了对电磁兼容性的考虑。
通过优化线路布局、增加滤波器等手段，我们成功降低了产品的辐射和敏感性，提高了产品的电磁兼容性。
这为产品的顺利上市提供了有力的保障。
其次，我们加强了对电磁兼容测试的管理和执行。
我们建立了完善的测试计划和流程，确保了测试的全面性和准确性。
通过对产品的电磁兼容性进行严格测试，我们及时发现了一些潜在问题，并及时进行了改进和优化，保证了产品的质量和可靠性。
但是，我们也面临了一些挑战。
随着产品的复杂性和功能的增加，产品的电磁兼容性也变得更加复杂和严峻。
我们需要不断学习和提高自己的技能，以更好地应对这些挑战。
同时，我们也需要加强与其他部门的沟通和协作，共同推动产品的电磁兼容性工作。
总的来说，过去一段时间里，我们在EMC工作中取得了一些成就，但也面临了一些挑战。
我们将继续努力，不断提高自己的技能和水平，为产品的电磁兼容性提供更好的保障。
相信在不久的将来，我们一定能够取得更大的成就。
EMC的一点心得
电快速脉冲试验这个试验仅对电源线的高端进行，干扰串联在电源线上，因此是一种差模干扰。
共模性的干扰对设备的影响体现在其它试验中，CS114和RS103。
注意：在CE102和CS101之间存在着26dB 的差别，这绝不是富裕量。
因为，CE102仅是对单台设备提出的限制，整个电网上会有多台设备，这些设备发射的干扰叠加起来会接近CS101的值。
瞬态干扰抑制器件：瞬态干扰是指时间很短，但是幅度很大的干扰。
这种干扰一般有两种形式，一种是内阻 很小的信号源产生的电流很大的脉冲干扰，另一种是衰减正弦波。
对这类干扰可以用瞬态抑制器件进行抑制。
瞬态抑制器件分为两类，一类是基于气体放电机理的，称为气体放电管。
另一类是基于非 线性电阻特性的，例如压敏电阻和顺态抑制二极管。
三种器件的特性如图所示。
它们的共 同特点是，当器件上的电压超过一定值时，器件的电阻变得很低，从而将干扰能量泄放掉。
气体放电管：原理：两个保持一定间距的导体，放置在一个充有特定气体的密封管内，当两个导体 间隙上的电压超过一定幅度时，间隙之间的气体导通，器件变为短路状态。
压敏电阻：原理：压敏电阻的阻值随着施加在压敏电阻上的电压变化，当电压超过一定值时，电阻 急剧降低，电压越高，阻值越低。
瞬态抑制二极管（TVS ）：原理：是一种工作在反向偏置状态的二极管。
当施加在二极管上的电压较低时，二极管 截止，当电压超过一定值时，二极管迅速导通。
抑制浪涌的器件主要有压敏电阻、瞬态抑制二极管和气体放电管。
下面这三种器件的特性做一比较。
1压敏电阻：原理：当压敏电阻上的电压超过一定幅度时，电阻的阻值降低，从而将浪涌能量泄放掉，并将浪涌电压的幅度限制在一定的幅度。
特点：峰值电流承受能力较大，价格低。
缺点：钳位电压较高（相对于工作电压），随着受到浪涌冲击的次数增加，漏电增加，响应时间较长，寄生电容较大。
2 瞬态抑制二极管（TVS）：原理：当TVS上的电压超过一定幅度时，器件迅速导通，从而将浪涌能量泄放掉，并将浪涌电压的幅度限制在一定的幅度。
EMC培训心得
EMC培训要点此次EMC培训内容归纳起来主要讲了两大方面：一、关于结构方面的EMC设计，包括接地点的位置选择、外部连接电缆的位置、外部连接器的放置位置等；二、关于PCB的EMC设计。
主要的学习要点归纳如下：第一天学习要点：1.外围干扰体现在干扰电压叠加在电路工作电压上，使器件工作电压高于正常工作电压范围，例如逻辑电路由0变1，使电路工作不正常2.导线尺寸大于辐射的波长时才会构成天线，产生干扰3.EMC测试以共模干扰测试为主，共模测试为对地的干扰测试，共模信号实际上都是对参考地的信号；共模测试需考虑的地方主要有金属机箱与参考地；除了电路正常工作的信号其它信号都是共模干扰信号4.抑制干扰的原则：改变电流流回大地的路径，使其远离PCB或者说远离关键器件5.外部电缆是干扰产生的原因及源头，构成天线输出干扰的一般都是线缆，接地点应靠近信号电缆，好的接地点应绕过PCB构成环路6.EMC测试时规定的测试高度其实是规定产品对地的寄生电容，保持测试的一致性7.外部I/O所放的位置应该放置在一个电路板的同一侧，这样可以使共模电流不流过整个电路板及其工作地，分散的在电路板中放置连接器意味着增加EMC风险8.传导骚扰测试中应注意接地环路的连接方式，即将EUT(被测体)的接地线借至LISN(测试仪器的接地端，同时接地线与电源线以较近的距离(小于5mm)平行布线9.PCB布板时应注意晶振下面不要走信号线，特别是与对外接口直接相连的信号，若底层一定要走信号线，需在中间加地层隔离10.PCB上没被利用的金属面都应该接地11.开关电源中Y电容的作用也是改变环路，从而减小电源线的干扰电流12.开关电源PCB设计时开关管与吸收电容的地要良好连接，保证等电势，否则会产生另外的辐射干扰13.外壳必须做到等电位14.PCB与金属外壳之间在靠近I/O端口间连接最好15.开关电源中开关管的散热器接0V的作用也是改变环路，从而旁路掉干扰电流16.从EMC方面考虑：模拟地与数字地之间最好不放磁珠、电感或者0欧姆电阻，应直接相连，目的是保证等电位，PCB中大面积铺地的作用就是为了保证等电位，从而抗干扰17.金属抗干扰最好，因此尽量用螺钉或金属相连，连接线缆是产生压降的原因，产生不等电位，由此可以联想到我们驱动器中驱动板与控制板、控制板与显示板用金属插针连接抗干扰性能最好18.导体之间面接触要比点接触EMC性能好很多，保证等电势19.电缆端口进行抗扰度和传导骚扰测试的电缆最小长度为3米(有些标准中规定进行浪泳测试的最小长度为10米)，因此理论上在产品电缆设计时，只要在满足使用要求的前提下可以尽量缩短电缆长度，避免电缆成为天线，并可免去大部分EMC测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMC测试与理解心得
均为个人理解，或许与传统资料教材有差异，请自己斟酌。
EMC产生以及测试时测得的结果如何去理解：简单来说就是如何对症下药，很多情况拿到第一轮测试结果，怎么将结果和电源去对照分析；主题思路如下：
1、针对传导，测试范围标准15K-30M，常见的EN55022是150K起。
传导的源头是怎么产生的呢？针对低频，主要是开关频率以及其倍频（后续有图解），这种从源头是无法解决的，开关频率是无法消除的，当然你可以改变开关频率，那也只是将测试结果移动了，并没有真正意义上消除。
只能通过滤波器来解决，一般来说对于低频采用R10K这种高磁通材质有很好的效果，磁环大小跟你功率有关系，一般达到10MH感量，甚至更大到20MH，配合Y电容一般能很好解决，低频不是难点；真正的难点是高频，个人认为，高频的起因就复杂多了，有开关导致，有变压器可能，也有电感的可能，也就就是一切存在开关状态的地方都可能存在(怎么判断具体位置，后续讲解），这里需要一番摸索；找到源头未必源头能解决，可能有改善，还是的配合滤波器。
针对高频，采用低磁通材质，如镍锌环，感量一般都是UH级别的，配合合适Y电容（比较复杂的电源，建议布板时多留几个Y电容位置，方便整改）；
2、一些配合手段，很多教材都提到增大X电容判断差模还是共模，有一定意义可能现实帮助不大，设计时一般我们X电容都会放到合适的值。
并且增大X电容就能解决差模问题，也是瞎扯，所以很多教材都是提供一定意义指导，个人觉得没什么用。
我觉得比较好的手段有几个：1.对照接地和不解地总结差异，不接地可能更差，原因是系统构造的传导途径少了；也可能有改善，说明是通过地回路传导到端口。
具体解决措施，针对电路接地的点Y电容进行调节以及加磁珠。
2.在输入端口套磁环，若套低U环有改善，调节第一级滤波电感。
3复杂的系统注意EMI电路的屏蔽措施。
若措施都没什么效果，反省PCB 设计，这方面在PCB设计中会涉及。
3、针对辐射：必须找出源头去解决，观测第一次测试结果，若是30M附近超出，跟接地相关，系统上找接地，并且要判断测试时是。
