TD-SCDMA 邻区频点扰码规划V3.0
TD-SCDMA频率、扰码优化工作指导书0715介绍
TD-SCDMA网络频率、扰码优化指导书目录1 前言 (4)2 TD-SCDMA系统频段使用介绍 (4)3 TD频率优化 (5)3.1 频点规划优化原理介绍 (5)3.1.1 干扰影响 (5)3.1.2 频率复用 (6)3.2 现网频率资源使用情况 (9)3.3 频率优化基本流程 (11)3.4 频点优化方法 (12)3.4.1 频点规划优化原则 (12)3.4.2 频点规划优化算法 (13)3.4.3 频率分配的两种方案 (14)3.4.4 N频点分配策略 (15)3.4.5 典型载波配置举例 (18)3.5频点修改操作步骤 (20)3.6 频率优化优化案例 (24)4 扰码优化 (30)4.1 码资源介绍 (30)4.1.1 下行导频码 (30)4.1.2 上行导频码 (31)4.1.3 midamble码 (31)4.1.4 扰码 (31)4.1.5 码资源汇总 (31)4.2 扰码优化流程 (33)4.3 扰码优化方法 (34)4.3.1 扰码互相关性分析 (34)4.3.2 扰码规划的基本原则 (37)4.3.3 扰码规划算法 (39)4.3.4 手动规划扰码表及其应用 (40)4.4扰码修改操作步骤 (44)4.5 扰码优化案例 (47)5 频率及扰码优化工具介绍 (49)6 总结 (51)1前言在移动通信系统中，频率资源是非常有限的，故频率的规划在移动通信网络的规划中非常重要，如果对网络进行整体规划时频率规划得不好，会造成网络性能指标不高问题。
TD-SCDMA系统采用CDMA技术，故在网络建设过程中，除了频率的规划外，还要进行码规划。
本文将针对TD-SCDMA系统的频率规划、码特点和码规划方法进行阐述，用于帮助工程师了解TD-SCDMA频率资源、码分配的特点，并用于指导工程的使用。
2TD-SCDMA系统频段使用介绍根据国家无线电委员会最新的频谱规划，TD-SCDMA系统可以使用如下频段：图 1中国3G频率分配图从上面的频段分配可以进一步看出，TD-SCDMA使用的频率资源是可以不连续的，可以根据需要在系统组网时采用相应的频段。
TD-SCDMA的频率及扰码规划方法探讨

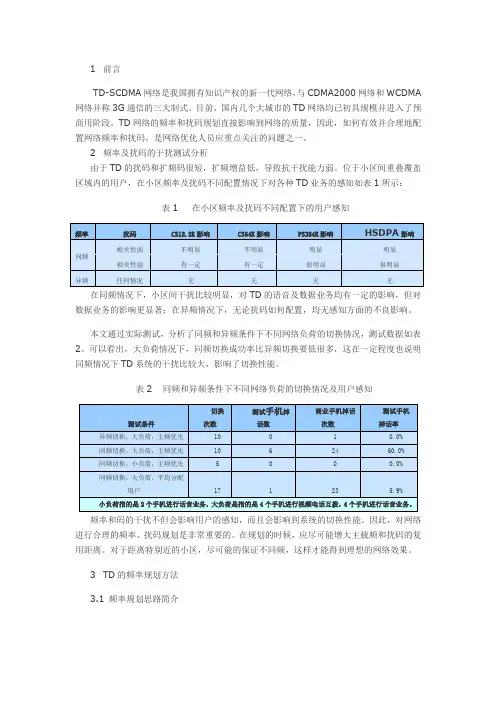

1 前言TD-SCDMA网络是我国拥有知识产权的新一代网络，与CDMA2000网络和WCDMA 网络并称3G通信的三大制式。
目前，国内几个大城市的TD网络均已初具规模并进入了预商用阶段。
TD网络的频率和扰码规划直接影响到网络的质量，因此，如何有效并合理地配置网络频率和扰码，是网络优化人员应重点关注的问题之一。
2 频率及扰码的干扰测试分析由于TD的扰码和扩频码很短，扩频增益低，导致抗干扰能力弱。
位于小区间重叠覆盖区域内的用户，在小区频率及扰码不同配置情况下对各种TD业务的感知如表1所示：表1 在小区频率及扰码不同配置下的用户感知在同频情况下，小区间干扰比较明显，对TD的语音及数据业务均有一定的影响，但对数据业务的影响更显著；在异频情况下，无论扰码如何配置，均无感知方面的不良影响。
本文通过实际测试，分析了同频和异频条件下不同网络负荷的切换情况，测试数据如表2。
可以看出，大负荷情况下，同频切换成功率比异频切换要低很多，这在一定程度也说明同频情况下TD系统的干扰比较大，影响了切换性能。
表2 同频和异频条件下不同网络负荷的切换情况及用户感知频率和码的干扰不但会影响用户的感知，而且会影响到系统的切换性能。
因此，对网络进行合理的频率、扰码规划是非常重要的。
在规划的时候，应尽可能增大主载频和扰码的复用距离。
对于距离特别近的小区，尽可能的保证不同频，这样才能得到理想的网络效果。
3 TD的频率规划方法3.1 频率规划思路简介GSM系统中所采用的频率规划方法，在TD-SCDMA系统的频率规划中可以进一步应用。
频率的复用方式有分组复用（包括：1*3，3*3，4*3，5*3，7*1，7*3的分组复用方式）、动态复用、多重频率复用（MRP）、智能多层频率复用等等，各种复用方式都有其优点和局限性，根据不同地区的基站布局可以选用不同的频率规划的方法。
TD系统目前的核心频段共15MHz，含9个频点，频率规划原则如下：◆为了降低公共信道的干扰，为小区设置的主载波频点复用系数越大越好。
TD-SCDMA系统中扰码规划算法的研究与实现的开题报告
TD-SCDMA系统中扰码规划算法的研究与实现的开题报告一、选题背景第三代移动通信技术（3G）是以宽带无线接入为基础的无线移动通信系统，其主要特点是高速率、大容量、高效率、多业务、全业务。
目前，全球主流的3G标准主要有WCDMA、CDMA2000和TD-SCDMA三种，其中TD-SCDMA是我国自主研发的一种3G移动通信技术，在我国和一些国家有着广泛的应用。
TD-SCDMA系统中的扰码规划是实现系统容量和安全性能的关键之一。
在TD-SCDMA系统中，扰码的规划涉及到两个方面：一是确定单元码（Unit Code），二是确定扰码序列（Pseudo-Random Noise Sequence，PN序列）。
单元码是用于唯一标识用户，并将用户的信息映射到TD-SCDMA系统的码域上；扰码序列则是用于对用户信号进行加扰，以提高系统的安全性能和抗干扰能力。
当前，TD-SCDMA系统中的扰码规划算法存在一些问题，如容量利用率低、扰码重复率高、安全性能差等。
因此，本文将对TD-SCDMA系统中的扰码规划算法进行研究并提出相应的改进方案，以提高系统的容量和安全性能。
二、研究内容本文主要研究内容包括以下几个方面：1. TD-SCDMA系统中扰码规划的基本原理和技术要求分析。
主要对TD-SCDMA系统的物理层结构、码型和扰码原理进行分析，明确TD-SCDMA系统中扰码规划的技术要求。
2. TD-SCDMA系统中扰码规划算法的研究和改进。
首先了解目前TD-SCDMA系统中扰码规划算法的基本思想和实现原理，然后对算法进行改进以提高系统的容量和安全性能。
3. TD-SCDMA系统中扰码规划算法的仿真实现和性能评估。
使用MATLAB等仿真工具对所提出的扰码规划算法进行验证和性能评估，通过性能对比分析，评估所提出的算法的优劣。
三、研究意义本文的研究意义在于：1. 提高TD-SCDMA系统的容量和安全性能。
通过针对当前TD-SCDMA系统中扰码规划算法存在的问题进行研究和改进，提高系统的容量和安全性能，以更好地适应未来3G移动通信技术的发展需求。
TD-SCDMA网络优化增加邻区时的扰码规划方案
（收稿日期：2010年1月22日）Evolution of TD-SCDMA Indoor Distribution System DesignY ang Cha ng(China Mobile Group Design Institute Co.,Ltd.,Beijing 100080)Abstr actThe introduction of new technology in indoor distribution system in TD-SCDMA 3rd phase project,such as A-band equipment and HSDPA space division multiplexing,brought many new challenges to site planning an d constructio n.By analyzin g the evoluti on of the main eq uipment,this p aper focus on analyzing cov erage issues and capacity iss ues in indoo r distribution system design ,and gives consolidated comments on site planning and design.At the end of article,some key problems of design and construction in indoor distribution system were been discussed.Keywor dsTD-SCDMA,indoor distribution system design,coverage,capacityTD-S CDMA 网络优化增加邻区时的扰码规划方案郭宝武峰（中国移动通信集团山西有限公司太原分公司太原030001）摘 要 由于C DMA 网络可以支持单频组网，所以扰码规划很重要。
邻区频点扰码规划工具使用
本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播
内部公开▲ 内部公开▲
关键字： 关键字：
邻区、频点、扰码
摘要： 摘要：
本文主要描述邻区频点扰码的基本原理以及使用 TSCP 进行邻区频点扰码规划方 法。
缩略语： 缩略语： 参考资料： 参考资料：
本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播
2.3
百林邻小区规划算法 ................................................................................................................... 14 2.3.1 2.3.2 2.3.3 邻区生成 ............................................................................................................................. 14 检测邻区 ............................................................................................................................. 15 添加基站时生成邻区算法 ................................................................................................. 16
4
扰码规划原理 ....................................................................................................................................... 29 4.1 TD－SCDMA 码资源 .................................................................................................................. 29
TD-SCDMA网络规划中频点扰码规划及案例
Page 3
TD-SCDMA网络规划思想和原则
网络规划的思想是覆盖（Coverage）和容量（Capability）、服务 （Service）和成本（Cost）三要素（简称 CSC）的一个整合过程。
网络规划必须要达到服务区内最大程度的时间、 地点的无线覆盖， 最大程度减少干扰， 达到所要求的服务质量，最优化设置无线参数， 最大程度提高系统服务质量，在满足容量和服务质量前提下，尽量 减少系统设备单元，降低成本。
频率复用的机理是基于无线电波传播路径损耗特性，即假设两个基 站之间的距离足够远，那么用于一个基站的频率可以在另一个基站 上复用。
Page 2
TD-SCDMA网络规划的思想和原则 TD-SCDMA频点、扰码规划概述 TD-SCDMA扰码规划详细分析 TD-SCDMA和W系统中扰码规划比较 TD-SCDMA扰码规划原则 TD-SCDMA扰码优化案例分析
Copyright © 2006 Huawei Technologies Co., Ltd. All rights reserved.
TD-SCDMA 网络规划中频 点扰码规划及案例
TD网络规划部
Copyright © 2006 Huawei Technologies Co., Ltd. All rights reserved.
培训目标
学完本课程后，您应该能：
了解频点网络规划的思想和原则、规划目的、频率复用、频率复用距离 的概念
掌握N频点组网频点规划的方法 了解TD-SCDMA 扰码的作用、特性和规划原理 了解TD-SCDMA 和WCDMA系统扰码规划的差异 掌握TD-SCDMA的扰码规划的基本原则
Copyright © 2006 Huawei Technologies Co., Ltd. All rights reserved.
07-TN-302-C1 TD-SCDMA无线频点扰码规划-15
中兴通讯学院 TD －SCDMA 无线频点扰码规划中兴通讯学院学习目标学习完成本课程您将会：z掌握TD－SCDMA频点扰码特性z掌握TD－SCDMA频点扰码规划原理 中兴通讯学院培训内容前言z频点规划原理z扰码规划原理 中兴通讯学院频率资源•对于TD-SCDMA系统，国家划分了总计155MHz的非对称频段，分为主要工作频段和补充工作频段：主要工作频段为1880～1920MHz和2010～2025MHz，补充工作频段为2300～2400MHz。
根据目前的发展趋势，商用网的最初阶段应该使用2010～2025MHz，在这个频段，可用频点为9个。
f1=2010.8MHz ；f2=2012.4MHz；f3=2014.0MHz；f4=2015.8MHz；f5=2017.4MHz；f6=2019.0MHz；f7=2020.8MHz；f8=2022.4MHz；f9=2024.0MHz。
中兴通讯学院码资源•SYNC-DL，32个，64bit，在下行导频时隙发射，用来区分相邻小区•SYNC-UL，256个，128bit，在上行导频时隙发射，用来区分不同的UE•Scrambling，128个，16bit，标识小区•Midamble，128个，128bit，用来信道估计、功率控制测量等 中兴通讯学院频点扰码规划的意义•如果在网络整体规划时频点和扰码规划得不好，则会造成整个网络建成或扩容后某些性能指标不符合要求，如：相邻小区分配了相同的载频或者相关性比较差的扰码，用户在其中一个小区内通话时就可能会受到相邻小区在同一载频上的干扰，造成接收电平较好，但接收质量却较差的情况，甚至引起掉话。
中兴通讯学院培训内容•前言频点规划原理•扰码规划原理 中兴通讯学院中兴通讯学院 频率规划基本概念•频率复用、簇、频率复用因子、频率复用距离、同频复用比ABC D EFGA B C D EF G R 60o ijD频点规划丰富的频率资源如何应用于灵活的组网方式考虑可用频点资源多少考虑用户数和用户构成考虑业务类型和业务量考虑我们的站型选择——设计我们的频点分配 中兴通讯学院频率规划的算法•考虑两个距离小于复用距离扇区基站的覆盖范围是否有交叠，若无交叠，两者可以用同一频点；反之，若有交叠，则两者不能使用同一频点。
TD_SCDMA中的扰码性能分析及分配算法
TD-SCDMA 系统需要对调制后的符号进行扩频和加扰 处理，采用信道化码对数据符号进行扩频，信道化码通过 OVSF 码树生成。TD-SCDMA 系统上行可用扩频因子 SF 为 {1,2,4,8,16}，下行可用扩频因子 SF 为 1 或者 16。数据经过 信道化码扩频后，还要由一个固定长度为 16 的扰码序列进行 加扰。扩频码与扰码相乘构成复合码，当 SF=16 时，每个扰 码下对应 16 个 OVSF 码，所有的扰码组成的复合码一共有 2 048 个，这些复合码两两组合除去同一扰码下的扩频码组合 一共有 C1228 × C116 × C116 个，每个复合码对的归一化互相关如下
Performance Analysis and Distribution Algorithm of Scrambling Code in TD-SCDMA
PANG Guo-li, GAO Huan-zhi, LIU Qing-jie, WANG Xiao-ying
(Department of Disaster Information Engineering, Institute of Disaster Prevention Science and Technology, Sanhe 065201)
图 2 复合码的概率累积分布
作者简介：庞国莉(1975－)，女，讲师、硕士，主研方向：计算机网 络安全；高焕芝，讲师、硕士；刘庆杰，讲师；王小英，助教、 硕士 收稿日期：2009-06-30 E-mail：pgl_tt5424@
其相关值共有 4 种，分别是 0, 0.25, 0.5, 1，比例分别为 53.19%, 31.40%, 14.38%, 0.58%。
表 1 相关性一致的码组集合
TD邻区频点扰码规划指导手册
一、邻区规划1.1 TD—SCDMA几个基本原则地理位置上直接相邻的小区一般要作为邻区；邻区一般都要求互为邻区，即A扇区载频把B作为邻区，B也要把A作为邻区；在一些特殊场合，可能要求配置单向邻区,如当高层室内覆盖的窗口室外宏小区的信号较强,为了避免UE重选到室外小区起呼后往室内走产生掉话,配置室外到室内小区的单向邻区，这样可以降低室外宏小区的负荷。
对于密集城区和普通城区，由于站间距比较近（0.5～1。
5公里），邻区应该多做。
目前对于同频、异频和异系统邻区理论最大可以配置32个(但是目前在LMT-R只能配置24个)，所以在配置邻区时，需注意邻区的个数,把确实存在相邻关系的配进来,不相干的一定要去掉，以免占用了邻区名额，把真正的相邻邻区没有配置而在某些区域形成干扰.实际网络中，既要求配置必要的邻区，又要避免过多的邻区。
对于市郊和郊县的基站，虽然站间距很大，但一定要把位置上相邻的作为邻区，保证能够及时切换，避免掉话。
因为TD—SCDMA的邻区不存在先后顺序的问题，而且检测周期比较短（一般32个同频邻区只需要320ms的测量周期），所以只需要考虑不遗漏邻区,而不需要严格按照信号强度来排序相邻小区。
由于仿真模型误差或者人工参照mapinfo添加邻区主观上的误差会造成重要邻区的漏配等,可参考2G H1表，来避免重要邻区的漏配. 1.2 GSM—TD的邻区配置原则❖邻区配置原则➢配置总体策略1)TD-GSM网络同PLMN2)空闲状态•用户优先驻留TD网•TD〈—>GSM双向重选3)连接状态•CS业务进行TD—〉GSM单向切换,挂机后通过小区重选返回TD 网络•PS业务进行TD〈-〉GSM双向重选➢TD－〉GSM相邻小区配置规则建议邻区数量控制在6个以内；➢GSM－〉TD相邻小区配置规则目前23G操作策略为CS单向切换(TD->GSM)，IDLE/PS双向重选。
通话过程中发生TD—>G网切换在通话结束后UE若检测到TD网络，则尽快发起由G网到T网的重选。
DTM1.614.103_1.0.0_TD-SCDMA系统频率和码资源规划技术规范书
TD-SCDMA系统邻区、频率和码资源规划技术规范书项目名称规划技术研究文档编号DTM1.614.103版本号IUS V1.0.0作者潘荣伟、李谏、梁宁版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录目录TD-SCDMA系统邻区、频率和码资源规划技术规范书 (1)1引言 (5)1.1 编写目的 (5)1.2 预期读者和阅读建议 (5)1.3 参考资料 (5)1.4 缩写术语 (5)2无线资源规划概述 (5)3邻区规划 (6)3.1 邻区规划概述 (6)3.2 邻区规划原则 (6)3.3 TD-SCDMA和GSM共网邻区规划策略 (6)3.4 邻区规划工具 (7)4频点规划 (9)4.1 频点规划原理 (9)4.2 中国移动频点划分方案 (10)4.3 N频点规划原则 (10)4.4 频率规划方案 (10)4.4.1 室内外异频 (10)4.4.2 频点不预留（10M频率组网） (11)4.4.3 频点预留（5M频率组网） (12)4.5 频率规划工具 (13)4.5.1 簇频率规划 (13)4.5.2 分组频率规划 (14)4.5.3 动态频率规划 (15)5码资源规划 (17)5.1 码资源规划原理 (17)5.1.1 扩频码 (17)5.1.2 midamble码 (18)5.1.3 扰码 (18)5.1.4 下行同步码SYNC_DL (18)5.1.5 上行同步码SYNC_UL (18)5.1.6 码组的定义 (18)5.2 码资源规划方法 (19)5.2.1 互斥性码规划 (19)5.2.2 非互斥性码规划 (20)5.3 码资源规划注意事项 (20)5.3.1 簇复用的码规划算法 (21)5.3.2 码资源预留 (21)5.4 码资源规划工具 (21)5.4.1 自动码规划 (21)5.4.2 手动码规划 (24)6室内室外协同规划注意事项 (25)6.1 邻区规划 (25)6.2 频率规划 (25)6.3 码资源规划 (25)7邻区、频率和码规划实例 (25)7.1 上海TD试验网 (25)7.1.1 邻区规划 (25)7.1.2 频率规划 (28)7.1.3 码资源规划 (30)1 引言1.1 编写目的在移动通信系统中，频率资源一直是非常有限的，故频率的规划在移动通信网络的规划中非常重要，如果对网络进行整体规划时频率规划得不好，会造成整个网络建成或扩容后某些性能指标比较差的结果。
TD 网络频点、扰码规划规范初稿2010
安徽移动无线网频率应用指导原则一、TD频率资源状况根据工业和信息化部的《关于中国移动通信集团公司使用第三代公众移动通信系统频率的批复》（工信部无函 [2009] 11号）和《关于中国移动通信集团公司增加TD-SCDMA系统使用频率的批复》（工信部无函 [2009] 572号）文件，目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下：A频段（2010～2025 MHz，原B频段）：共计15MHz，可供室内室外覆盖使用。
F频段（1880～1900MHz，原A频段）：共计20MHz，可供室内室外覆盖使用。
E频段（2320～2370 MHz，原C频段）：共计50MHz，可供室内覆盖使用。
二、TD频率规划原则（一）总体规划原则1. 鉴于现网大量TD终端仅支持A频段，为保证这些终端能够正常使用业务，全网所有TD小区均采用A频段作主载波，F频段仅作辅载波。
随着单频段终端的逐步退网之后， A、F频段均可作主载波，以提高频点配置和调整的灵活性，降低信令信道、上行UP等干扰。
2. 为降低邻区关系与互操作参数配置的复杂度，提高无线资源管理（RRM）算法与负荷均衡机制的灵活性，要求采用A频段与F频段共小区方案（即归属同一逻辑小区，共用广播信道）。
3. 为降低干扰，提升网络质量，室内、室外应尽可能保持异频。
4. HSDPA载波和R4载波必须采用异频组网方式。
5. 为兼顾市场上大量仅支持A频段的HSDPA终端，需在A频段上保持一定数量的HSDPA载波。
6. 对于当前已经出现业务拥塞的室外或室内站点，应使用A频段载频进行扩容。
对于当前负荷较低，为满足未来业务需求而新建、扩容的室外宏站，应配置一定量的F频段载波。
7. 对于当前业务量需求较大的室内分布系统，应采用A频段进行扩容，如果现有A频段频点已无法满足业务需求，考虑通过新增F频段进行扩容。
（二）A频段使用原则A频段是TD-SCDMA系统最早使用的频段，产业支持程度最好，该频段为TD-SCDMA主用频段。
TD-SCDMA扰码性能分析及码规划实现
【摘 要】文章分析了TD-SCDMA系统不同扩频因子时出现复合码重码的情况，探讨了扰码对广播信道的影响，并通过码序列相关性的计算，对不同复合码的相关性进行了研究，提出了扰码规划的三条原则。
【关键词】TD-SCDMA 扰码 复合码 相关性收稿日期：2011-06-22卫 钰 中国普天信息产业北京通信规划设计院1 引言TD-SCDMA系统扰码采用的是位长16码片（chip）的短码，总共只有128个扰码序列，按编号顺序分为32组，每组4个。
TD-SCDMA系统中的扰码具有数量少、码片短、经过位移后码之间的互相关性变差等特点[1]，这在很大程度上增加了系统扰码分配的难度。
TD-SCDMA 系统扰码规划应使得有干扰关系的两个小区扰码相关性最小，如何快速有效地进行TD-SCDMA扰码规划是网络建设与优化中必须面对的问题。
小区间干扰主要考虑由扩频码与扰码组成的复合码。
扩频码按照不同的扩频因子（SF，Spreading Factor）对数据进行扩频，为了保证在同一时隙上扩频因子不同的扩频码是正交的，要求扩频码为正交码。
短码不具有随机性，复合码之间的相关性是不完全一致的，小区扰码规划与复合码间的相关性以及复合码的使用情况密切相关。
关于复合码分组的讨论已经比较完善，但对复合码相关性的特点及工程应用还缺乏进一步的研究，本文将就此展开论述，提出目前扰码规划忽略的几个问题。
2 复合码出现重码的情况分析2.1 SF=16时复合码出现重码的情况扩频码与扰码逐元素相乘构成复合码，表1所列扰码表1 SF=16时TD-SCDMA扰码分组码集分组扰码标识码集10 4 25 26 28 29 33 39 41 42 48 52 54 56 84 89码集2 1 5 7 10 15 20 40 46 47 49 61 64 75 82 118 126码集3 2 3 6 11 12 17 22 23 34 35 36 38 45 50 65 86码集48 9 13 14 18 19 24 27 32 37 44 67 70 104 116 117码集516 21 30 31 43 59 78 85 92 94 99 105 107 109 124 125码集663 66 72 79 93 95 106 110 113 123码集773 74 90 98 103 111 114 119 121码集855 60 71 83 87 112 115码集957 77 81 88 96 97 101码集1062 68 69 76 108 122码集1153 80 91 100 120码集1251 58 102 127分组目前已广泛应用在扰码规划中，显示了复合码出现重码的一般规律。
TD-SCDMA系统干扰及解决方案
TD-SCDMA系统干扰及解决方案TD-SCDMA网络是一个干扰受限系统，随着用户规模的增加和网络频率复用更加紧密，同频干扰明显增大。
同频干扰指无用信号的载频与有用信号的载频相同，对接收有用信号的接收机造成干扰。
现在一般采用频率复用技术以提高频谱效率，当小区不断分裂、基站服务区不断缩小、同频复用系数增加时，大量的同频干扰将取代人为噪声和其他干扰成为小区的主要约束。
这时移动无线电将由噪声受限环境变为干扰受限环境。
当同频干扰的载波干扰比（C/I）小于某个特定值时，就会直接影响到手机的通话质量，严重时会产生掉话或无法建立正常的呼叫。
同频干扰是3G无线系统面临的共性问题。
TD-SCDMA网络由于扩频增益小、不支持软切换等特性，同频干扰将直接影响其网络容量和质量。
为了保持网络性能稳定，在TD-SCDMA网络运行初期需要通过模拟加载的方式预先评估TD-SCDMA网络在用户数量上升后可能产生的质量问题，提前验证相应的优化措施。
模拟加载测试高负荷网络干扰情况真实加载需要大量的人力物力资源，给验证工作造成了一定的困难，而模拟加载利用在Node B侧、R NC侧修改参数并进行设置即可进行验证。
通过仿真分析、单站和局部区域真实加载的方法，能够估算出一定组网场景下模拟加载的功率负荷与真实用户负荷的换算关系以及模拟R4载波网络负荷上升后网络干扰的情况，制定的加载方式如下：● 在4个下行时隙，即T S3、T S4、TS5、TS6的SF=16后8个码道上进行模拟用户占用，模拟占用的资源真实用户不能接入；● 按照每载波单通道模拟加载功率0.2W计算，8通道下行加载总功率为1.6W，每码道加载功率为23 dB m；● 赋形方式为定向随机赋形。
绍兴移动以此加载方式进行了不同负荷下的网络质量评估，网络质量受网络负荷的影响异常明显，见表1。
通过对网络加载后的KPI与路测恶化分析可以得到以下结论：●在高负荷模拟加载的情况下，网络性能恶化明显；●下行高负荷模拟下行加载，下行公共信道在TS0的频率复用方式不变，加载前后公共信道覆盖不受影响；●下行高负荷模拟下行加载，上行时隙的ISCP没有变化，不影响上行的干扰情况；●下行高负荷模拟下行加载，UE对下行专用信道功率需求进一步增加，从而保证下行通信质量；●模拟下行高负荷加载后，下行通信质量变差（BLER恶化，MOS值下降），直接体现为下行掉话增多。
TD-SCDMA系统扰码规划与实现
TD-SCDMA系统扰码规划与实现张治元【摘要】分析了TD-SCDMA系统中复合扩频码相关特性,在此基础上构建扰码对的互相关值评价矩阵,提出了基于码字相关值的扰码规划方法.通过对下行同步码和复合扩频码的分析可以发现,在实际的规划中,应该以分配下行同步码为中心,逐步筛选,得到最合适的扰码.最后,在网络优化软件中实现了提出的新方法.【期刊名称】《电讯技术》【年(卷),期】2010(050)001【总页数】4页(P72-75)【关键词】TD-SCDMA;扰码;正交可变扩频码;复合码;下行同步码;网络优化【作者】张治元【作者单位】长沙通信职业技术学院,计算机系,长沙,410015;北京邮电大学,信息与通信工程学院,北京,100086【正文语种】中文【中图分类】TN914.41 引言在TD-SCDMA系统中，扰码也是用来区分不同的终端或基站[1]，然而TD系统中扰码的相关性和码长等性质与其它系统又有所不同。
不同扰码间相关性的大小、相同扰码的复用等因素，对于系统的性能有着很大的影响。
因而如何综合考虑这些因素，合理规划系统的扰码就显得十分必要[2]。
TD-SCDMA系统采用了较短的下行同步码，这有利于简化接收机处理以及加快小区搜索过程，但同时也将带来负面影响。
当用户(UE)位于两个基站覆盖的边缘的信号交叠处[3,4]，并且UE与两基站之间的距离接近相等且阴影衰落相关性较强时，基站下行导频电平功率相当，此时如果两基站下行同步码有较强的相关值，将会给UE的小区搜索增加难度，这是因为导频码越相关，则互干扰就越大，导频信号的信噪比越低，那么将会影响DwPTS匹配滤波器的输出和判决。
本文对所有扰码对的复合扩频码相关性[5,6]进行深入分析，提出了基于码字相关值的扰码规划方法，并以此构建扰码对的互相关值评价矩阵，在这个矩阵中相关性强的扰码对数值大，相关性小的码字数值小，依据这个矩阵内的码字相关值来判断两个扰码是否可以配为邻小区。
TD-SCDMA网络优化增加邻区时的扰码规划方案
TD-SCDMA网络优化增加邻区时的扰码规划方案
郭宝;武峰
【期刊名称】《电信工程技术与标准化》
【年(卷),期】2010(023)009
【摘要】由于CDMA网络可以支持单频组网,所以扰码规划很重要.TD-SCDMA 网络频率规划时需要做频点、扰码整体规划.在实际优化过程中,会发生已经运行一段时间的在密集市区的TD-SCDMA小区需要添加邻区的情况,本文给出了优化增加邻区时的扰码检查方法及新的扰码筛选方法.
【总页数】5页(P33-37)
【作者】郭宝;武峰
【作者单位】中国移动通信集团山西有限公司太原分公司,太原,030001;中国移动通信集团山西有限公司太原分公司,太原,030001
【正文语种】中文
【中图分类】TN92
【相关文献】
1.TD-SCDMA系统扰码规划与实现 [J], 张治元
2.TD-SCDMA频率与扰码的规划研究 [J], 袁树翀;张弋鹏
3.基于业务分布的TD-SCDMA系统扰码规划 [J], 石聪;冯志勇;张平
4.TD-SCDMA扰码性能分析及码规划实现 [J], 卫钰
5.TD-SCDMA的频率及扰码规划方法探讨 [J], 戈玲;邱杰;杨明帅;石岩
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
邻区规划-2/3G邻区规划原则 邻区规划原则 邻区规划
内部资料妥善保管▲
对于2/3G室外小区： 1）TD连续覆盖区内部，与G网室外小区互配同覆盖及第一层相邻小区为异 系统邻区； 2）TD连续覆盖区边缘，与G网室外小区互配同覆盖、第一层及第二层相邻 小区为异系统邻区； 对于2/3G 共室内站点，室内站之间互配邻区，与室外站之间配置第一层 异系统邻区； 对于纯2G室内站点，该站点与室外3G站点配置第一层异系统邻区； 对于纯3G室内站点，该站点与室外2G站点配置第一层异系统邻区。 3G 2G 对于GSM900和1800共站的站点，考虑到900站点比1800站点覆盖范围 广，且GSM900和1800已经配置邻区关系。因此，在进行2/3G邻区规划 时，3G小区只考虑与GSM900小区进行邻区配置。（该原则是基于900和 1800小区共站共方位角的假设，此时1800的覆盖范围小于900；如果此 假设不成立，1800的小区完全可能成为TD的邻区。） 对于单独的GSM1800站点，需要和TD站点进行2/3G邻区配置。 考虑到目前TD终端的检测能力，对每个3G小区配置的2G邻区一般在6个 以下，最多不超过9个。
18
邻区规划—百林仿真软件 邻区规划 百林仿真软件
内部资料妥善保管▲
检测邻区 邻小区生成后，对生成的邻区进行检测，百林提供两种检测方法，基 于网络和基于OMC 。 1）首先，“最大邻区距离”内，主小区150度（左右75度）的视野范围 内，搜索邻小区，其主小区能够看得到的小区应是它的邻小区 2）其次，主小区150度（左右75度）的视野范围外，“最大邻区距离” 的0.4倍距离内，让其它小区去搜索主小区，在其它小区在视野范围 内150度（左右75度），搜索主小区。若其它小区能够在视野范围内 看到主小区，则认为是主小区得到邻小区： 3）最后，拿现有的主小区的邻小区列表，与搜到的邻小区比较： 列表中没有的邻小区，则被认为漏选邻区： 列表中多的邻小区，则被认为无效邻区。
21
内部资料妥善保管▲
干扰对网络的影响
同频干扰 邻频干扰
在GSM网络中，同频 干扰屏蔽了低电平的载 波信号，造成了话音质 量的下降；而在CDMA 网络中，干扰耗尽了网 络容量，使得噪声电平 增加。这两种情况导致 的最终结果都是网络性 能下降，从而使用户满 意度降低。
较好的邻频抑制性能， 所以邻频的影响不大
为什么要做邻区规划？ 邻区规划的目的在于保证在小区服务边界的手机能及时切换到信号最 佳的邻小区，以保证通话质量和整网的性能。 邻区规划原则： 1）地理位置上直接相邻的小区一般要作为邻区； 2）邻区一般都要求互为邻区；在一些特殊场合，可能要求配置单向 邻区。 3）邻区适当原则。邻区不是越多越好，也不是越少越好。应该遵循 适当原则。太多，可能会加重手机终端测量负担。太少，可能会因为 缺少邻区导致不必要的掉话和切换失败。目前系统支持32对同系统邻 区。 4）邻区应该根据路测情况和实际无线环境而定。尤其对于市郊和郊 县的基站，即使站间距很大，也尽量把要把位置上相邻的作为邻区， 保证能够及时做可能的切换。
内部资料妥善保管▲
规划原则： 1）参数设置如站点间最大距离、Min RSCP值、切换带的电平值； 2）主邻小区的区域交迭、地理位置； 3）当前主小区的邻小区个数、优先级、主邻小区之间的关系
邻区规划—ATOLL仿真软件 仿真软件 邻区规划
交迭区域Overlapping计算方法
内部资料妥善保管▲
邻区规划—ATOLL仿真软件 仿真软件 邻区规划
内部资料妥善保管▲
邻区规划—合法性检查 邻区规划 合法性检查
邻区合法性检查 超过邻区最大个数 单配邻区 距离超远邻区 距离太近但未配邻区 鉴于邻区需要在优化中不断的调整，本文档将不对检查和优化做进一 步介绍。
14
邻区规划—ATOLL仿真软件 仿真软件 邻区规划
Atoll邻区规划两种规划方案 载波内的邻小区规划（intra-technology neighbours） 载波间的邻小区规划（inter- technology neighbours）
23
频点规划-频率复用参数 频点规划 频率复用参数
簇：在蜂窝移动网络中，簇是可 以同频复用实现地理平铺的最小 单位。常见的复用模式有N = 3， 4，7，12，13，19六种。在这里 就是N，表示一个簇中的小区个数， 也称频率复用系数。 频率复用因子（frequency reuse 频率复用因子 factor）即为1/N。表示表示每个 R 小区包含了的可用信道数为总数 的1/N。 频率复用距离： 频率复用距离：是在满足通信质 量要求下，允许使用相同频率的 小区之间的最小距离。频率复用 的最小距离取决于许多因素，比 如中心小区周围邻小区数目、地 形地貌类型、每个小区基站天线 高度、发射功率、调制方式及所 要求的可靠通信概率等等。
网络规划需求分析 网络规模估算 传播模型测试
分析
网络预规划设计 无线网规站点勘测 传播模型校正
勘察
网络规划站点筛选 无线网络详细设计 仿真验证
步骤6 步骤
仿真
验证系统符合客户要求 输出规划报告
3
概述
内部资料妥善保管▲
在第3代移动通信网络中，邻小区、扰码的规划成为移动通信网 络规划的重要环节，它们对网络的性能产生重要的影响。如果在 网络整体规划时，邻小区规划得不好，会造成小区切换问题，而 频点和扰码规划得不好，则会造成整个网络建成或扩容后某些性 能指标不符合要求，如相邻小区分配相同载频或相关性比较差的 扰码，用户在其中一个小区内通话时就可能会受到相邻小区在同 一载频上的干扰，造成接收电平较好，但接收质量却较差的情况， 甚至引起掉话。 由于网优阶段与网规阶段的站点信息相比一般都会有变动，项目 实施过程中都需要对根据实际的网络工程参数信息进行重新的详 细设计，也就是邻区频点扰码的规划，并将规划结果作为网络优 化的初始条件，随着邻区在优化工程中的不断调整，扰码和频点 也要相应的进行局部调整，甚至是重新规划
区域1
4象 限 1象 限
4象 限
区域1
1象 限
CellA.Azimuth
＝
CellA.Azimuth
Cellx ＝
CellA.H-Width
区域2
区域3
CellA.H-Width
区域2
区域3
3象 限
2象 限
3象 限
2象 限
9
内部资料妥善保管▲
邻区规划— TSCP算法参数 邻区规划 算法参数
根据已经核准的小区工程参数表，按照软件要求的模板导入，设置算法 相关的参数，使用TSCP即可输出理论上的邻区规划。 权值Q：权值Q的含义为软件规划时考虑的范围为与本小区最近邻 权值 区的距离乘以该权值，最小值取1，可以适当增大。建议最大不超过 2.5，此时把正对方向的2层邻区都已经纳入了考虑范围。推荐取值2。 扇区范围（ ） 扇区范围（A）：一般按照默认值90，表示主小区在规划邻区时， 只考虑小区方向左右90°范围内的小区（除去和主小区同站的小区） 距离默认门限：此值是用来计算每个小区的距离门限，距离门限和 距离默认门限 Q值的乘积将确定邻区规划的距离范围。此值尽量取大。 邻区个数门限默认值：允许配置的邻区的最大值，超过门限的邻 邻区个数门限默认值 区将成为候选邻区，邻区配置并不是越多越好，邻区数过多会导致 ＵＥ出现测量不准确等问题。过少，可能会因为缺少邻区导致不必 要的掉话和切换失败。推荐取值15。
7
内部资料妥善保管▲
邻区规划—规划方法 邻区规划 规划方法
TSCP 基于地理化的邻区规划 考虑主小区与其它小区的距离和扇区方位角 Atoll 、百林等仿真软件基于PCCPCH-RSCP的邻区规划 考虑在主小区覆盖范围内其它小区的场强因素
8
内部资料妥善保管▲
邻区规划—TSCP规划算法 规划算法 邻区规划
内部资料妥善保管▲
邻区规划-2/3G邻区规划方法 邻区规划方法 邻区规划
内部资料妥善保管▲
手动规划 数据输入 在TSCP中导入邻区规划工程参数时，需要把3G和2G的小区信息放在同一张 表格中，导入模板和3G邻区规划导入模板相同。 手动邻区规划 对输入的2、3G小区，采取手动的方法，对每个小区分别进行2/3G邻区规划。 此时不需要进行参数的设置。 输出规划结果 自动规划 数据输入 TSCP自动规划2/3G邻区时，需要输入的数据格式和手动规划2/3G邻区输入的 数据格式相同，均需要将2、3G的小区信息放入同一张表格中 自动邻区规划 进行相关参数设置，进行邻区自动规划。 输出规划结果
条件1：基于场强生成邻区 当邻小区满足最小P-CCPCH RSCP，满足P-CCPCH RSCP与主小区的 差值小于“切换迟滞”，在最大邻区距离范围内，并且在最大邻区数量 的限制内，则该邻小区就成为主小区的邻小区 条件2：基于距离生成邻区 以本小区位置为圆心，在“强制为邻区范围”内，360度范围内由近及远 搜索邻小区，若在还没有达到强制的最远距离，搜索到的邻小区数目就 达到“最大邻区数量”，则停止搜索。若在达到强制的最远距离，搜索 到的邻小区数目没有到“最大邻区数量”，也停止搜索，其邻小区数目 就是搜索到的邻小区个数。 条件3：“同基站必须为邻区” 若选择，则同基站的其他小区则被认为是邻小区。不选择，则同基站的 小区不满足邻区生成条件就不是邻小区。
10
内部资料妥善保管▲
邻区规划-2/3G邻区规划 邻区规划 邻区规划
在3G网络大规模投入使用后，一方面，3G网络可以承担大部分的2G 业务（尤其是数据业务方面），大大减轻2G 网络的负荷；另一方面， 也增加了网络系统的复杂度，特别是2/3G切换方面，要求我们必须对 现网的2/3G小区进行合理的邻区配置，以减小小区之间由于切换而导 致的掉话率，提高网络服务质量。 根据已有的TD和GSM小区信息，规划2/3G邻区。在规划中主要考虑 的主要因素是站点的地理位置和网络拓扑结构。
目录
概述 TD-SCDMA网络邻区规划 网络邻区规划 TD-SCDMA网络频点规划 TD-SCDMA网络频点规划 TD-SCDMA网络扰码规划 网络扰码规划
