第八章水电站辅助设备水电站辅助设备包括水轮机调速器，水电厂油系统，水电厂供水（排水）系统、高（低）压气系统。
§1、水轮机调节的基本知识一、水轮机调速器类型、调速器型号的含义。
1、调速器类型：水轮机调节系统比较复杂，因此产生了各种不同类型的调速器。
按照测速元件的不同型式；可分为机械液压型调速器（简称机调）、电气液压型（简称电调）调速器和微机调速器。
按调整流量的操作方式不同可分为单调和双调两类。
如混流式和轴流定桨式水轮机，又采用改变导叶开度的方式来调节流量的单调；而轴流定桨式水轮机采用改变导叶开度同时改变转轮叶片角度的方法来调节流量，此种方法叫双调；冲击式水轮机在改变喷针行程的同时，还采用快联动作改变折向器开度的方法调节流量，也叫双调。
2、调速器型号的含义是：□□□—□主配压阀的直径（mm）；调速器的基本代号（T）；双调节（S），单调节（无代号）；电气液压型(D)、机械液压型（无代号）、微机型（W）示例：DST—150型，表示大型的电气液压型双调节调速器，主配压阀直径为150mm。
WBST—A产品系列代号：A—机电分拒、B—机电合拒。
调速器的基本代号。
调节方式：S—双调；D—单调。
电—位转换型式：B—步进电机；D—电流转化器调节器形式：W—微机型。
BST—□□□—□□油压（Mpa）主配压阀直径（mm）调速器的基本代号调节方式：S—双调，D—单调电—位移转换型式：B—步进电机，D—电液转换器。
yDT—18000—4.0—sko5A：表示带压力油罐的模拟式电气液压调速器，其接力器工作容量18000N·m额定油压4.0Mpa为天津机电控制设备厂0.5系列第一次改型产品。
yT—6000—2.5：表示带压力油罐的机械液压调速器，统一设计产品。
接力器容量6000N·m。
额定油压2.5MpaWST—100/50—4.0—HDJA：表示不带压力油罐的微型双调节电气液压调速器，主配压阀直径为100mm，许用输油量为50L/S，额定油压4.0Mpa，为哈尔滨电机TA型产品。
水电站辅助设备

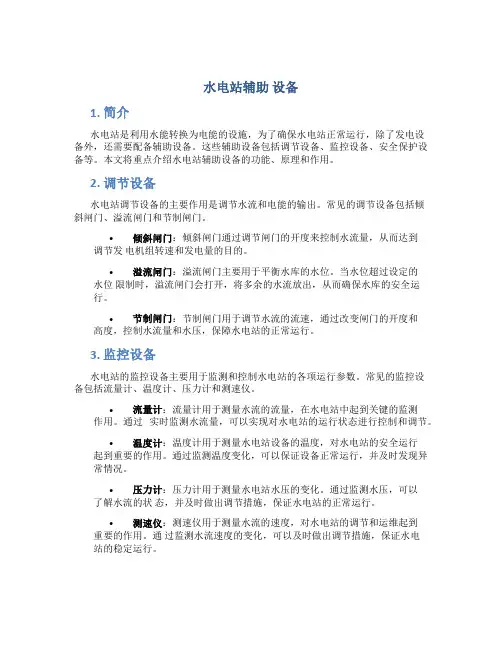

水电站辅助设备1. 简介水电站是利用水能转换为电能的设施，为了确保水电站正常运行，除了发电设备外，还需要配备辅助设备。
这些辅助设备包括调节设备、监控设备、安全保护设备等。
本文将重点介绍水电站辅助设备的功能、原理和作用。
2. 调节设备水电站调节设备的主要作用是调节水流和电能的输出。
常见的调节设备包括倾斜闸门、溢流闸门和节制闸门。
•倾斜闸门：倾斜闸门通过调节闸门的开度来控制水流量，从而达到调节发电机组转速和发电量的目的。
•溢流闸门：溢流闸门主要用于平衡水库的水位。
当水位超过设定的水位限制时，溢流闸门会打开，将多余的水流放出，从而确保水库的安全运行。
•节制闸门：节制闸门用于调节水流的流速，通过改变闸门的开度和高度，控制水流量和水压，保障水电站的正常运行。
3. 监控设备水电站的监控设备主要用于监测和控制水电站的各项运行参数。
常见的监控设备包括流量计、温度计、压力计和测速仪。
•流量计：流量计用于测量水流的流量，在水电站中起到关键的监测作用。
通过实时监测水流量，可以实现对水电站的运行状态进行控制和调节。
•温度计：温度计用于测量水电站设备的温度，对水电站的安全运行起到重要的作用。
通过监测温度变化，可以保证设备正常运行，并及时发现异常情况。
•压力计：压力计用于测量水电站水压的变化。
通过监测水压，可以了解水流的状态，并及时做出调节措施，保证水电站的正常运行。
•测速仪：测速仪用于测量水流的速度，对水电站的调节和运维起到重要的作用。
通过监测水流速度的变化，可以及时做出调节措施，保证水电站的稳定运行。
4. 安全保护设备水电站安全保护设备主要用于保护水电站设备和人员的安全。
常见的安全保护设备包括水位报警器、过压保护装置和防雷设备。
•水位报警器：水位报警器用于监测水位的变化，并在水位达到预警线时发出报警，提醒操作人员及时采取措施。
•过压保护装置：过压保护装置用于监测水电站电压的变化，当电压超出安全范围时，保护装置会自动切断电源，避免设备因过高电压而损坏。
水电站主辅设备介绍
➢ 水斗: 特点是由喷嘴出来的射流沿圆周切线方向 冲击转轮上的水斗作功。
目前，水斗式水轮机是冲击式水轮机中应用最广 泛的一种机型。
➢ 斜击式： 由喷嘴出来的射流沿圆周斜向冲击转轮 上的水斗。
➢ 双击式：水流两次冲击转轮。
斜击、双击水轮机构造简单，效率低，用于小型 电站。
水斗式水轮机转轮
轮叶 轮盘
广泛应用的喷嘴
3. 折流板 使针阀缓慢关闭，降低水锤压力，使水流偏离水 斗，避免机组转速升高。
4. 机壳 把水斗中排出的水引导入尾水槽内。一般为铸钢 件。
5. 引水板 防止水流随转轮飞溅到上方，造成附加损失
斜击式水轮发电机组
斜击式水轮机转轮
冲击式水轮机的装置方式
(1) 为了提高机组转速及过流量，常在一个转轮上 装设两个或更多个喷嘴。有时又在一根轴上装 设两个(或多个)转轮，以提高机组的单机出力。
混流式水轮机
2. 轴流式：
➢ 特点：水流沿转轮轴向流入，轴向流出，水流方向始终平 行于主轴。
➢ 适用于大流量、低水头。一般水头在50m以下。
➢ 轴流定浆式：叶片不能随工况的变化而转动。高效率区较 小，适用于水头变化不大的小型电站。
➢ 轴流转浆式：叶片能随工况的变化而转动，进行双重调节 （导叶开度、叶片角度)。适用于大型水电站。
机壳，射流制动器等组成。
(一)、混流式水轮机基本构造
水流—蜗壳—座环—导叶—转轮—尾水管—下游
1. 蜗壳：其作用是使水流产生圆周运动，并引导 水流均匀地、轴对称地进入水轮机。
水电站水轮机蜗壳
蜗壳组装
2. 座环
➢ 位于导水叶的外围。由上、下环和立柱组成。 ➢ 作用：是水轮机的骨架，承受机墩及传来的荷载，并
水电站发电运行方案的水电装备选型与配置

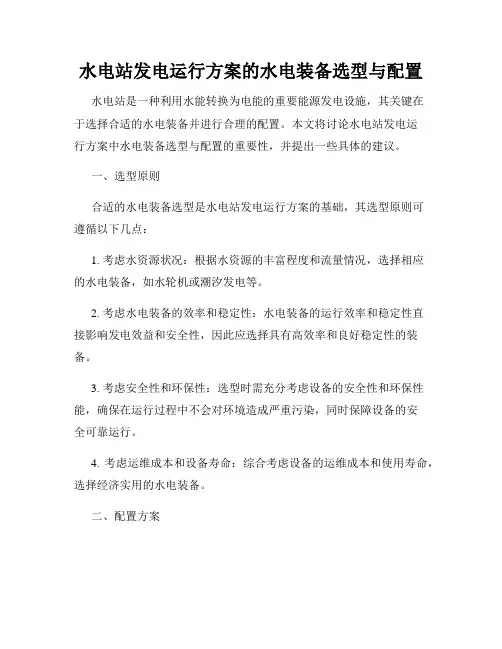

水电站发电运行方案的水电装备选型与配置水电站是一种利用水能转换为电能的重要能源发电设施，其关键在于选择合适的水电装备并进行合理的配置。

本文将讨论水电站发电运行方案中水电装备选型与配置的重要性，并提出一些具体的建议。
一、选型原则合适的水电装备选型是水电站发电运行方案的基础，其选型原则可遵循以下几点：1. 考虑水资源状况：根据水资源的丰富程度和流量情况，选择相应的水电装备，如水轮机或潮汐发电等。
2. 考虑水电装备的效率和稳定性：水电装备的运行效率和稳定性直接影响发电效益和安全性，因此应选择具有高效率和良好稳定性的装备。
3. 考虑安全性和环保性：选型时需充分考虑设备的安全性和环保性能，确保在运行过程中不会对环境造成严重污染，同时保障设备的安全可靠运行。
4. 考虑运维成本和设备寿命：综合考虑设备的运维成本和使用寿命，选择经济实用的水电装备。
二、配置方案水电站的配置方案主要涉及水电装备的数量、布局和投入运行的策略。
具体的配置方案应根据水电站的规模、水资源条件和电力需求等因素进行综合考虑。
1. 水电装备数量和布局：根据水资源和电力需求情况，确定合适的水电装备的数量和布局。
对于大型水电站，通常采用多台水轮机并联或串联运行的方式来满足较大的电力需求；对于小型水电站，可考虑采用单台水轮机或多台小型水轮机的方式。
2. 投入运行策略：为了实现最佳的水电发电效益，需要合理规划水电装备的投入运行策略。
在电力需求高峰时段，应将所有水电装备投入运行以满足需求；而在电力需求低谷时段，可适当减少装备的投入运行，以节约能源和降低运维成本。
3. 辅助设备的配置：除了水电装备的选型外，还需配置一些辅助设备来保障水电站正常运行。
例如，需要配置适量的水库、水流调节设备、输电线路和变电站等。
三、具体建议1. 基于所选水电装备的技术参数和性能，制定详细的运行方案，包括运行参数、电力输出和设备调控等。
2. 在选用水电装备时，要优先选择具有高效率、可靠稳定性和较长使用寿命的装备，以确保水电站的发电效益和安全稳定运行。
