RS-ST01C非金属超声测试仪操作规程
RS-ST01C非金属超声测试仪操作规程
RS-ST01C 非金属超声测试仪操作规程一、使用前的准备工作1． 连接换能器2． 连接电源3． 开机二、操作方法(一)零声时测试基桩检测的系统零声时测试方法有两种，实测法和公式推算法：1．实测法：1)分别将径向接收和发射换能器与声波仪器主机连接好，把两节与现场基桩预埋管同规格的钢管，等高紧靠着置于水中，将接收和发射探头分别置入钢管中间，保持等高；2)在仪器采集软件界面右边的主菜单里选择【状态】，按下旋钮弹出状态参数对话框。
将延时时间和系统声时设置为0；3)选择主菜单的【采样】，按下旋钮弹出采样菜单，选择采样菜单的【采样】，按下旋钮开始采样，调出正确的首波（即首波的波峰或波谷超过判读门限，且不超出测点波形区域），屏幕底出现声时值即为基桩检测系统零声时0T （为仪器系统延迟与声测管及藕合水层声时修正值之和）；4)按下旋钮，停止采样，将此声时值输入状态参数对话框中的系统声时；5)此后所测的测点声时值将扣除系统声时，0T T T =-总。
2.推算法：1)选择一个合适的水槽，如养护池，并加进适量的清水（实验用水温20℃）， 水深超过40cm ，取一匀直的木板，在其上面以100mm 为间隔等距离标注11 个点，将其置于养护池相对的两条边上，并保持水平；2)将RS-ST01C 型非金属声波检测仪的零声时置为0μs ，以换能器的轴线为准，沿木条依次采集收发间距100mm~1000mm 的各点的声时值，其间应让探头远离养护池的四壁，并保持等高；3)数据的处理，采用的直径为d 换的径向探头，所以各点的有效收发距离为()i i l L d =-换mm ，回归直线方程l a bt =+（式中a 、b 为待求的回归系数）。
以测距i l 为纵坐标，以声时读数i t 为横坐标，绘制“时-距”坐标图，对该组数据采用最小二乘法的线性回归，计算出仪器系统延迟时间t 0;0a t b=- 4)声测管及藕合水层声时修正值't'd d d d t v v --=+外钢内换内钢水5)系统零声时：00T 't t =+ 6)水温降低，水中声波的速度也会有所降低，则't 增大；反之则't 减小。
（31）RSM-SY7（F）非金属超声波检测仪操作规程
（31）RSM-SY7（F）非金属超声波检测仪操作规程
RSM-SY7(F)非金属超声波检测仪操作规程
一、打开仪器电源，确认设备状态完好。
二、将四只换能器正确的连接在仪器上，卡好卡口，进入测试状态。
三、打开采集软件进入界面，根据施工单位提供的信息，进行相应
的参数设置。
四、设置完成后，开始采样，查看是否所有检测剖面的设置合理，
波形清晰。
再开始拉动环能器连接，将换能器往上提升，直到
显示的深度为零时停止采样。
五、波形采集完成后，将波形的导出到电脑上用RSM声波透射分析
软件进行相应的分析工作。
六、试验完成，关闭仪器电源并做好仪器使用记录。
七、非本检测所检测人员不得操作本机。
八、维护和保养：
1、仪器应存放在干燥清洁的地方，避免强烈振动。
2、仪器应避免油或水等进入位器内部。
3、仪器长时间不工作时，应定期开机和充放电，一般每月一次。
4、请勿撞击、跌落仪器和随意拆卸仪器以避免损坏。
超声波检测仪操作规程
超声波检测仪操作规程1、目的规范操作，保证超声波检测仪的正常有效使用。
2、仪器、探头的准备2.1仪器状态检查检查仪器电源连接或电池正常，打开电源开关，检查仪器启动过程和波形显示，有无异常显示，确定仪器工作是否正常。
如：CTS-22型设备，电压指示器的指针稳定地指示在红区中段，为正常；如电压指示器的指针在黑区，表示电压过低，应予检查或及时充电。
2.2探头检查2.2.1 直探头。
检查探头型号、频率、晶片尺寸等是否符合检测要求。
2.2.2 斜探头。
检查探头型号、频率、晶片尺寸、K值等是否符合检测要求，首次使用应测量探头的实际K值和探头的前沿长度。
2.2.3探头线。
检查探头线有无破损和断线，连接探头和仪器检查信号传送正常。
打磨被测面，表面粗糙度不大于25。
3、调整仪器和检测3.1 连接探头线、探头，探头上的“收”、“发”端要与仪器上“收”、“发”插座相匹配，连接要紧固、可靠。
3.2 根据检测要求调节工作方式选择旋钮。
3.3 调节聚集旋钮使示波管上时基线变清晰明亮。
3.4．［抑制］置“0”，增益旋钮旋至最大。
3.5 根据检测要求选择探测范围，使用探测范围微调旋钮和脉冲移位旋钮根据检测要求，使用标准试块调节检测扫描比例。
3.6 使用标准试块或对比试块，通过调节衰减器旋钮（增益按钮）调整试块上的人工缺陷的波幅，绘制A VG曲线，确认检测灵敏度。
3.7 对被测试件进行超声波检测。
3.8 检测结束后拆除探头线、探头并对探头线、探头、仪器擦拭保养。
4、注意事项4.1使用完毕，应擦干净仪器及探头上残余耦合剂和污物。
4.2仪器较长时间不用时，应取出电池，防止电介液流出，腐蚀零件。
4.3定期通电干燥，并装箱存放。
4.4操作人员应精心爱护设备，并做好交接班手续。
5、蓄电池的使用及充电：5.1 蓄电池在仪器内充电时，要将仪器面板上的电源开关关闭，否则在交流电停电后电池将不断放电，有损坏的可能。
5.2 充电时，充电器上〈供电-充电〉开关应在充电位置。

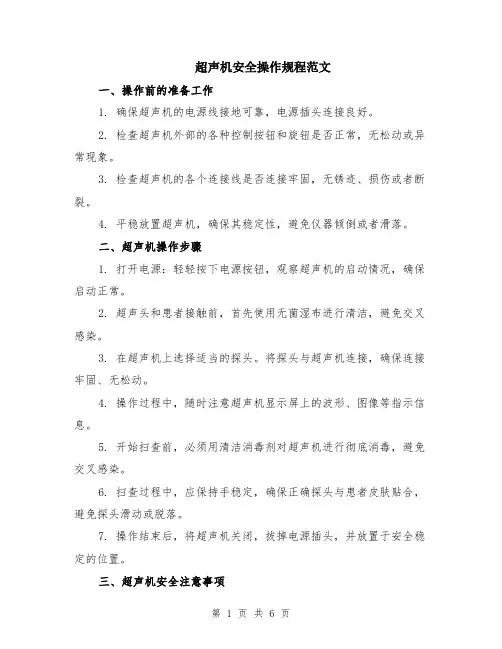

超声机安全操作规程范文（二篇）
超声机安全操作规程范文一、操作前的准备工作1. 确保超声机的电源线接地可靠，电源插头连接良好。
2. 检查超声机外部的各种控制按钮和旋钮是否正常，无松动或异常现象。
3. 检查超声机的各个连接线是否连接牢固，无锈迹、损伤或者断裂。
4. 平稳放置超声机，确保其稳定性，避免仪器倾倒或者滑落。
二、超声机操作步骤1. 打开电源：轻轻按下电源按钮，观察超声机的启动情况，确保启动正常。
2. 超声头和患者接触前，首先使用无菌湿布进行清洁，避免交叉感染。
3. 在超声机上选择适当的探头。
将探头与超声机连接，确保连接牢固、无松动。
4. 操作过程中，随时注意超声机显示屏上的波形、图像等指示信息。
5. 开始扫查前，必须用清洁消毒剂对超声机进行彻底消毒，避免交叉感染。
6. 扫查过程中，应保持手稳定，确保正确探头与患者皮肤贴合，避免探头滑动或脱落。
7. 操作结束后，将超声机关闭，拔掉电源插头，并放置于安全稳定的位置。
三、超声机安全注意事项1. 不得随意拆卸或改变超声机的任何内部结构，保持超声机的正常状态。
2. 避免超声机长时间工作，应定时关闭休息，以免过热影响设备寿命。
3. 使用过程中，避免超声机接触水或其他液体，防止电气故障或触电事故。
4. 操作者必须经过专业培训，并且具备相关证书，了解超声机的使用原理和操作规程。
5. 在操作过程中，应遵守超声机使用范围和目的，不得擅自拓展或使用不当。
6. 使用完毕后，必须对超声机进行彻底清洁和消毒，避免交叉感染。
7. 定期检查超声机的各项功能和性能，确保设备的正常运行。
8. 禁止将未经验证的设备连接到超声机上，以免影响设备的安全性和性能。
9. 严禁超声机靠近磁场或高温环境，避免设备损坏或火灾等意外事件发生。
10. 在超声机使用过程中，如发现异常情况或故障，应立即停止使用并与厂家联系。
四、应急处理措施1. 如出现设备损坏或故障，应立即将其停用，并通知维修人员进行修理。
2. 在遇到停电、意外断电等情况时，应立即切断电源，确保设备和人员的安全。
RS-ST01D跨孔超声检测仪的介绍及应用
（系统默认500v) （系统默认10us) （系统默认0.8us） （系统默认512) （系统默认165指超声波信 号 从发射到接收之间的时间差 ） 门限 （波形显示区中上下两平
行于基线的横向虚线 ）
放大倍数 基线 八项 注意：在操作过程中发射电压、发射脉 宽、采样间隔一般可以不调
打开超声检测仪
右
边
侧长、新建、状态、分析、文件、调整、辅 助、采样八个选项。 1 进入新建项依次输入工地名、日期、文件 （即桩号）、序号（所测桩的一个面代 号）方向（一般向上）起点深度（所测 混泥土的长度）移动步距一般为20） 注意：每次关机后系统默认上次所设的参 数为开机后的当前参数，特别要注意日 期与工地名的修改 2 进入文件项 注意：转存与查看测点前必须先选择工 地，进入文件夹在操作。 3 调整 注意： 开机第一次操作必须把延时预估 打开
RS-ST01D跨孔超声检测仪
的介绍及应用
RS-ST01D跨孔超声检测仪的介绍
一体化RS-ST01D跨孔超声检
仪器类型 显示方式 操作方式 内置电池 传输接口 通道数 采样精度 存储容量 放大器带 宽 声时精度 信号采集 模式 RS-ST01D 640×480TFT彩色液 晶屏 光电旋钮 高能锂电池，可工作 5h USB 1发1收/1发2收 12位 256 M移动存贮器 5kHz~250kHz 0.1us 连续快速提升 RS-ST01C 640×240彩色液晶屏 光电旋钮 + 快捷键 高能镍氢电池，可工 作5h 并口+ USB 1发2收 12位 32M电子盘+256M U 盘 10Hz~250kHz 0.1us 逐点提升
检测过程中可能遇到的问题
1 开始采样时没有波形且放大倍数后波形接近直线，有三 中可能 一是深侧管内没有水;二是桩底有问题（混泥土强度不够或 桩底没有清干净）继续拉一段距离就会波;三是没有把所有 的线接齐或者接触不良。 2 探头到深测管的时间与屏幕显示的距离不对应。 一是可能测量桩长的错误；二是深测管堵塞；三是滑轮打 滑 3 采样时找不到首波。 延时预估没有打开，测量或输入错误。

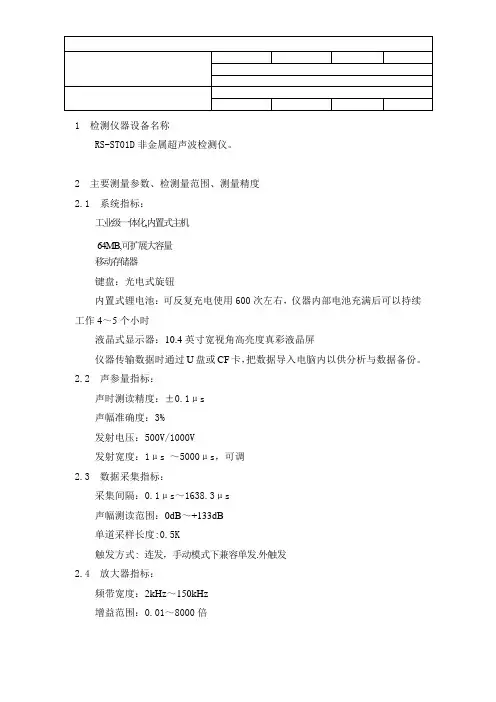

013-RS-ST01D非金属超声波检测仪操作规程
1 检测仪器设备名称RS-ST01D非金属超声波检测仪。
2 主要测量参数、检测量范围、测量精度2.1 系统指标：工业级一体化,内置式主机64MB,可扩展大容量移动存储器键盘：光电式旋钮内置式锂电池：可反复充电使用600次左右，仪器内部电池充满后可以持续工作4～5个小时液晶式显示器：10.4英寸宽视角高亮度真彩液晶屏仪器传输数据时通过U盘或CF卡，把数据导入电脑内以供分析与数据备份。
2.2 声参量指标：声时测读精度：±0.1μs声幅准确度：3%发射电压：500V/1000V发射宽度：1μs ～5000μs，可调2.3 数据采集指标：采集间隔：0.1μs～1638.3μs声幅测读范围：0dB～+133dB单道采样长度:0.5K触发方式:连发，手动模式下兼容单发.外触发2.4 放大器指标：频带宽度：2kHz～150kHz增益范围：0.01～8000倍2.5 工作环境要求工作温度: -10℃～+40℃;工作湿度: ≤85%；防磁：远离强电磁场；防热：避免阳光直晒；减少干扰：检测现场旁边避免有能产生强磁场、电场的机械设备作业。
3 使用前的检查要点的确定3.1 系统声延时t超声波换能器与声波检测管之间通常是用水来做耦合剂的，信号采集系统也或多或少地影响了信号声波的发射和接受系统的声时，从而造成了系统声时延。
时，称之为零声时t零声时t的测取可用截距法确定，将发、收换能器置于水中，间距0.5m左右，接受信号波幅调节到二或三格，改变发、收换能器间距，测量不同距离的声。
时值，按截距法可以求出发、收换能器间距为0时的声时，即零声时t3.2 该仪器可以使用内置电池及外接电源。
使用内置电池应事先充电十二小时以上，否则电力不足。
充电时接好充电器，仪器自动进入充电状态。
3.3 检查声测管中是否灌满清水，声测管是否通畅，如有堵塞管现象则要疏通管后方可进行检测。
试验前管内灌满清水后，将收、发换能器小心放进管中开始进行检测。
非金属检测设备使用手册
非金属检测设备使用手册1. 概述非金属检测设备是一种高精度的检测仪器，主要用于检测非金属材料（如塑料、陶瓷、玻璃等）的物理、化学和结构性能。
本手册将为您提供非金属检测设备的基本操作步骤、注意事项以及维护保养方法。
在使用本设备前，请您仔细阅读并理解本手册内容。
2. 设备组成非金属检测设备主要由以下几部分组成：- 主机：控制整个检测过程的硬件和软件系统。
- 检测模块：根据检测项目不同，可选配多种检测模块，如力学、光学、热学等模块。
- 样品台：用于放置待检测样品的平台。
- 数据处理软件：用于收集、处理和分析检测数据的软件系统。
3. 操作步骤3.1 开机准备1. 确保设备放置在稳定的环境中，避免振动和电磁干扰。
2. 连接电源线，接通设备电源。
3. 打开数据处理软件，登录账号。
3.2 样品准备1. 根据检测项目，准备相应的样品。
2. 将样品放置在样品台上，确保样品稳定。
3.3 检测设置1. 在数据处理软件中选择相应的检测项目。
2. 根据样品特性和检测需求，设置合适的检测参数。
3.4 开始检测1. 点击“开始检测”按钮，设备开始自动检测。
2. 检测过程中，请勿触碰样品和设备，以免影响检测结果。
3.5 数据处理与分析1. 检测完成后，数据处理软件将自动生成检测报告。
2. 根据检测结果，进行分析与评价。
4. 注意事项1. 确保设备在干燥、通风的环境中使用，避免潮湿和腐蚀性气体。
2. 操作设备时，请勿佩戴饰品，以免发生意外。
3. 定期对设备进行清洁和保养，确保设备正常运行。
4. 不得随意拆卸设备，如有故障，请专业人员进行维修。
5. 维护保养1. 每天使用完毕后，关闭设备电源，并进行清洁。
2. 定期检查设备各部件，如有损坏，及时更换。
3. 每半年对设备进行一次全面保养，包括清洁、润滑等。
6. 技术支持如果您在使用过程中遇到问题或需要技术支持，请随时联系我们。
我们将竭诚为您提供服务。
7. 安全声明请务必按照本手册操作设备，如有违反，可能导致设备损坏或人身伤害。
超声仪操作规程及注意事项
超声仪操作规程及注意事项超声仪是一种医疗设备，用于进行超声检查和治疗。
正确的操作规程和注意事项对于确保超声检查的准确性和安全性非常重要。
下面是超声仪的操作规程及注意事项。
操作规程：1. 准备工作：在使用超声仪之前，需要对设备进行准备工作。
首先，检查设备的外观是否完好，各部件是否齐全，有无损坏。
然后，接通电源，等待设备自检完成后，确认设备处于正常工作状态。
2. 操作准备：接通电源后，需要选择合适的探头和设置合适的超声参数以适应不同的检查需要。
同时，对患者进行必要的准备工作，如让患者脱掉衣物，采取合适的体位等。
3. 超声检查操作：在进行超声检查时，操作人员需要按照医嘱和要求进行操作，使用探头对患者进行检查。
在操作过程中要特别注意保持探头与患者皮肤的接触，避免出现空气或水隔离，影响图像清晰度。
4. 图像采集和记录：在进行超声检查时，操作人员需要逐步调整超声参数，获取清晰准确的超声图像，并及时进行记录。
5. 检查结束后的处理：在检查结束后，需要将超声仪设置为关机状态，并进行清洁消毒。
同时，对检查结论和检查记录进行详细记录。
注意事项：1. 操作人员要熟悉超声仪的使用方法，并接受相关培训，确保能够正确操作超声仪。
2. 在操作超声仪时，需要严格遵守操作规程和注意事项，确保检查的准确性和安全性。
3. 在使用超声仪时，应严格按照医疗器械的使用说明书和医嘱进行操作，不得擅自更改超声参数或探头。
4. 在操作过程中，要密切关注患者的身体状况，如发现患者出现不适症状，应立即停止检查并采取相应的处理措施。
5. 对于特殊情况和特殊患者，如孕妇、儿童等，操作人员需要特别注意，遵循相关的操作规程和注意事项。
6. 超声仪的维护和保养也是非常重要的。
定期对超声仪进行检查和维护，确保设备的正常工作。
7. 对于可能存在的患者传染风险，如乙肝、丙肝、艾滋病等，要严格遵守医院的感染防控制度，确保超声仪的消毒清洁。
通过遵守操作规程和注意事项，可以确保超声仪的正常使用，提高超声检查的准确性和安全性。
非金属超声检测仪操作规程
非金属超声检测仪操作规程一、适用范围及用途该仪器可以可以测试混凝土、岩土、耐火砖等非金属材料的波速、内部密实度。
目前广泛用于混凝土强度检测、缺陷检测（包括结构内部空间和不密室区检测、裂缝深度检测、混凝土结合面质量检测、钢管混凝土缺陷检测、表面损伤层检测等）、混凝土基桩完整性检测、材料的物理及力学性能检测等。
二、编制依据《超声回弹综合法检测混凝土强度技术规程》 CECS 02：2005《超声法检测混凝土缺陷技术规程》 CECS 21：2000《建筑基桩检测技术规范》 JGJ 106-2014《公路工程基桩动测技术规程》 JTG/T F81-01-2004《铁路工程基桩检测技术规程》 TB 10218-2008《岩土工程勘察规范》 GB50021—2012三、环境要求1、工作环境：●工作温度：-40℃-45℃；●工作湿度：≤80%RH；●防磁：远离强电磁场；●防热：避免接触或靠近超高温物体、避免过长时间强光直射；●防腐蚀：在潮湿、灰尘、腐蚀性气体环境中使用时，应采取必要的防护措施；●减少干扰：检测现场旁边避免有能产生强磁场、电场的机械设备作业；●防水浸：仪器采用防水溅设计，有水滴溅到仪器表面时可以用纸巾或抹布擦干净即可，但是仪器不能浸没在水中或长时间雨淋。
2、贮存环境要求：●环境温度：-10℃-60℃；●相对湿度：≤90%RH；●不用时请将仪器放在仪器箱中，在通风、阴凉、干燥环境下保存，不得长时间阳光直射；● 若长期不用时，应定期通电并开机检查。
四、操作步骤 1、仪器连接：首先将发射电缆和接受电缆分别和平面换能器连接，然后将平面换能器连接至仪器的发射通道1（通道2）接口中，并检查是否连接牢固，连接完成后即可进行测试。
2、新建测试文件：● 打开仪器电源，等待进入测试主界面；● 点击右侧 按钮，进入参数对话框，设置测试主要参数，具体参数依据测试对象而定；● 参数设置完毕点击 按键进入测试界面，点击 按键开始采样；● 此时进入采样调整状态，系统自动进入搜索状态，若搜索不成功，需要手动微调波形，可以通道左移，右移，放大，缩小等操作微调波形使仪器可以判读到首波；● 调整完毕后点击存点保存按键保存测点；● 测试完毕后，仪器自动提示是否测试完毕，点击确定自动保存数据，点击取消可以继续进行测试，测试完毕后点击按键保存数据； ● 若需继续测试新构件，可按上述步骤重复测试，若测试完毕后可以直接关闭仪器。
非金属超声波检测仪操作规程
非金属超声检测仪操作规程
一、使用前准备工作
1、仪器在接通电源前，应检查电源电压应符合仪器的要求。
2、仪器需通电预热
10min后方可使用。
3、检查换能器，电缆线与高频插口连接无误。
4、将两换能器抹上耦合剂对接后测读声时，若不为零，调整仪器参数，使之为
零。
二、检测方法
1、检测前及时为当前工程在仪器中建立文件夹，以后将该工程的所有检测数据
保存在此文件夹中。
2、检测时应在换能器与混凝土表面抹上耦合剂，然后适当施力以挤出多余的耦
合剂，使两表面处于良好的耦合状态。
3、待接收信号稳定后，立即测读所需参数并做记录。
4、多次测读后，应对换能器表面进行清理，以防止耦合剂中粘附上大的石子，
不利于形成良好的耦合面。
5、关机按下电源按钮。
三、仪器的维护保养
1、仪器为较长时间停用，每月应通电一次，每次通电不少于1h。
2、仪器宜存放在通风、阴凉、干燥处，存放和工作均需防尘。
3、在搬运过程中防止碰撞和剧烈振动。
4、换能器应防止摔损和撞击，工作完毕后应擦拭干净，单独存放，换能器耦合
面应避免磨损。
非金属超声波检测仪使用说明书
非金属超声波检测仪使用阐明书非金属超声波检测仪重要用于检测混凝土旳强度、裂缝深度、混凝土匀质性、损伤层厚度、混凝土厚度、桩身完整性、构造内部缺陷、钢管混凝土内部缺陷。
功能特点声参量自动判读、实时动态波形显示；接受敏捷度高（对微弱信号识别能力高，可精确检测缺陷大小和范围）；体积小、重量轻、携带以便、双通道、可扩展性强；大容量充电电池――持久续集航，检测无忧；智能处理软件――实用、以便、功能强大；技术指标：非金属超声测桩仪应用领域自动测桩系统重要用于跨孔声波透射法桩身完整性旳自动检测，其他功能与超声检测仪完全相似。
超声透射法基桩、持续墙完整性迅速检测；超声-回弹综合法检测混凝土抗压强度；超声法检测混凝土裂缝深度、不密实区域及蜂窝空洞、结合面质量、表面损伤层厚度、钢管混凝土内部缺陷；超声法单孔一发双收测井；耐火材料质量检测；地质勘查、岩体、混凝土等非金属材料力学性能检测。
根据原则声波检测仪国家计量检定规程----------------------------------------------JJG 990-2023超声回弹综合法检测混凝土强度技术规程-----------------------------CECS 02 2023 超声法检测混凝土缺陷技术规程----------------------------------------CECS 21：2023 建筑基桩检测技术规程---------------------------------------------------JGJ 106 —2023公路工程基桩动测技术规程----------------------------------------JTG/T F81-012023 岩土工程勘察规范-------------------------------------------------------GB50021—2023 建筑抗震设计规范-------------------------------------------------------GB50011—2023 性能特点HC-U83自动测桩系统使用双通道信号迅速采集系统及专利技术旳深度计数装置，有效地提高了现场检测速度及换能器旳使用寿命。
超声仪器操作流程
超声仪器操作流程在充分活力日益开放的今日，越来越多需要用到仪器,操作资讯，但很多人写作仪器,操作文章时来就毫无头绪？以下是我整理的超声仪器操作流程，欢迎共享。
超声仪器操作流程订立部门：医务科订立日期：20**.5.20修订日期：20**.1.10修订次数：21、每日交接班认真交接全部仪器及配套设备，特别检查探头有无损坏，有无软硬件故障，若有故障及时登记并上报。
2、严格依照仪器操作规章制度先启动稳压器电源、电源稳定后再开机，关机时先关仪器开关，待停机后再切断稳压器电源。
3、遇有蓦地停电时，应及时关机，来电后待电压稳定后再按次序开机。
4、依照所检查部位对诊断仪器进行适当调整，在保障使用安全的条件下，力求获得最佳的声像图。
5、检查时必需做到轻拿轻放探头，如遇仪器损坏应及时报告科主任。
6、每次检查完病人后，应用柔嫩纸巾擦去探头上的耦合剂，以保持探头的清洁。
7、检查结束后，应及时按冻结键，躲避不必需的损耗。
8、结束一日的工作后，检查仪器及探头是否完好，并做好交接班。
9、每天清洁仪器、每周彻底除尘仪器一次，做好定期保养及维护和修理登记。
采编：.cOm篇2:心电图机操作流程心电图机操作流程订立部门：医务科订立日期：20**.5.20修订日期：20**.1.10修订次数：21、开机前，检查电源线、电极连接是否良好。
2、患者安静躺在床上，肢体放松，呼吸平稳。
3、病员仰卧于床上，在两手腕屈侧关节上约3厘米及两内踝上约10厘米处涂抹导电液，再固定电极。
4、按规定按好导联线。
5、按下导联选择键，选择导联，再描记心电图。
6、作完心电图，关闭电源开关，收好导联。
7、如需做床头心电图，在仪器搬运过程中应做到轻拿轻放，躲避碰撞。
8、结束一日的工作后，检查心电图机及电极是否完好，并做好交接班。
9、每天清洁仪器、每周彻底除尘仪器一次，做好定期保养及维护和修理登记。
篇3:仪器室管理制度仪器室管理制度一、仪器室由专人管理，实行管理人员负责制，无关人员，未经许可不准进入仪器室。
超声波仪器使用手册
数字超声仪RS-ST01D(P)第一章概述1.1 仪器简介国内首创的RS-ST01D(P)跨孔超声自动检测仪是武汉岩海公司2003年推出的又一力作，技术水平与世界先进同步。
一体化设计的RS-ST01D(P)超声仪在连续采集数据的过程中，实时显示当前测点波形，自动判读声学参数，并通过深度计数滑轮感知换能器移动的方向、速度和距离，生成直观的深度-波形影像图，每到预设的间距自动存贮波形和声学参数。
应用更人性化的随机数据处理软件可轻松得到支持<<建筑基桩检测技术规范>>JGJ 106-2003和其他规范的各种报告图表。
图1-1测试原理图1.2 仪器的结构组成4充电指示灯3旋钮2按键1屏幕5提手7铭牌6电源开关8备用电源接口9 喇叭10风扇11 usb 接口13接收换能器接头12进风口14发射换能器接头15深度计数器接头16电源接口图1-2 仪器的结构图1.2.1 屏幕仪器显示屏。
1.2.2 按键目前该按键只起装饰作用，还未开发利用。
1.2.3 旋钮仪器的采样操作按钮，有左转、右转和按下三种状态，按下旋钮即选择、确认。
1.2.4 充电指示灯充电时该指示灯显示绿色，充满后该指示灯熄灭。
长时间充电，请远离易燃物品。
1.2.5 提手1.2.6 电源开关用于打开/关闭仪器电源(注：正在写盘时不要关闭仪器电源)。
1.2.7 铭牌标识仪器编号和检定日期。
1.2.8备用电源接口该接口暂时没有用到。
1.2.9 喇叭1.2.10 风扇用于仪器通风散热。
1.2.11 usb卡接口采集时数均存储在仪器内的存储器上，需要传输数据时直接将U盘插入USB 接口，把数据通过仪器传入U盘。
1.2.12 进风口用于仪器散热、降温。
1.2.13 接收换能器接头连接接收换能器，接收声波信号。
1.2.14发射换能器接头连接发射换能器，输出电压激励发射探头发射声波信号。
1.2.15 深度计数器接头通过通信电缆和深度计数器连接，接收换能器深度位置信号。
非金属声波检测仪
RS-ST01C超声仪和电脑通信说明RS-ST01C超声仪和电脑通信说明1．最新版的RS-ST01C自带U盘接口插入文件系统格式化为FAT格式的U盘；从仪器文件菜单中执行U盘转存,当前目录中的数据文件和波形文件即写到U盘中。
完成后，系统软件自动查找U盘根目录中有无最新版的程序，如果有，则自动升级。
更新过程中，请不要关机。
2．RS-ST01C支持与电脑的并口通信2．1关机状态下，用岩海公司配的并口通信电缆连接仪器和电脑；2．2仪器文件菜单中执行并口发送；2．3 电脑上运行“岩海超声分析系统”软件，菜单文件->接收仪器数据->选择一个数据存放的目录->确定->通信口不需改动，软件会自动查找->直接点接收即可。
2．4若不能成功通信，请到岩海公司网站下载最新的“岩海超声分析系统”软件，安装后重试。
如果还不行，请用方法3。
在适当时候把仪器返回岩海公司检修和升级机内软件。
3．如果RS-ST01C/RS-UT01C无法实现并口通信，请采用INTERLNK方式：3．1关机状态下，用岩海公司配的并口通信电缆连接仪器和电脑。
启动仪器，菜单文件->系统维护，屏幕显示：Connect RS-ST01C and PC by a cableReady? Run INTERLNK.EXE on your PC3．2用岩海公司的可启动光盘启动电脑或3．2．1先将INTERLNK.EXE文件下载到C:\SB目录中。
3．2．2修改Win98系统微机的CONFIG.SYS文件，加上一行：DEVICE=C:\SB\INTERLNK.EXE存盘，重新启动。
3．3、电脑上运行C:\SB>INTERLNK.EXE 回车屏幕提示仪器的C盘(32Mb)，相当于电脑外挂的“某一硬盘”:Your PC RS-ST01CG: equals C: (15Mb)3．4从仪器的C盘(上述的“某一硬盘”这里为G:)拷贝数据到微机,如：C:\SB>XCOPY G：\sb\目录名\*.* c: \sb\目录名回车注：1. 在Windows资源管理器中将目标目录拖到微机硬盘的SB子目录即可。
非金属超声波检测仪安全操作及保养规程
非金属超声波检测仪安全操作及保养规程概述非金属超声波检测仪是一种用来检测非金属材料缺陷的专业设备，广泛应用于航空、航天、电力、石油化工、铁路等领域。
本文将介绍非金属超声波检测仪的安全操作及保养规程，以确保用户的人身安全和设备的正常运行。
安全操作电源接入将非金属超声波检测仪插头插入交流电源插座。
在电源开关处按下，此时指示灯将点亮，表示仪器已启动。
在关闭检测仪前应先切断电源。
探头连接将检测仪探头插入探头座内，并拧紧固定螺母。
连接后应检查探头是否牢固。
工作环境使用非金属超声波检测仪时，应选择清洁、无干扰、电磁环境良好的地方检测，以避免电磁干扰对检测结果的影响，并防止外来物质污染探头。
操作人员只有经过非金属超声波检测仪相关培训，且获得相关证书才能进行操作。
检测时，应严格按照使用说明进行操作，并禁止逆向使用、改动、拆卸设备。
人身安全在使用时，应注意不要站在机器的下方、前方和侧方，以避免探头掉落造成伤害。
在探头和测试面板之间不得有手指、头发或衣物，以免甩头发打伤眼睛，或者被吸附在探头上。
应戴上安全护目镜、安全手套等必要的防护用品，以保护眼睛和手部。
报警处理如果探头出现异常或者仪器有故障，应立即切断电源，并通知维修人员处理。
测试面板测试面板的摆放应有一定的角度，使其能够与待检测物平行或垂直。
摆放过程中要注意不要将其翻倒。
测试面板清洁时要用干净的软布揩拭，切勿用硬物或者化学品擦拭。
保养规程日常保养每次使用完毕后，应将探头放回探头座内，拧紧固定螺母，并将仪器表面和测试面板表面擦干净，以便下次使用。
定期维护仪器每年应进行一次校准、维护，以确保准确性和性能。
在维护过程中，应仔细检查所有电缆和接口，并定期更换探头、缆线和插头等易损件以保证设备的正常工作。
应在设备运行24小时后，将设备搬到干燥通风处，检查内部是否有尘土或者异物，如果有需要清除。
设备存放设备应存放在干燥通风良好的地方，并存放在符合温度、湿度和防护等要求的地方，以确保其正常存放，延长使用寿命。
005RS-ST01D(P)跨孔超声自动检测仪操作规程
RS-ST01D(P)跨孔超声自动检测仪操作规程
（文件编号：****-005）
共1页第1页版本/版次：D / 0 生效日期：2016-01-01
1. 目的
为了使检测员更好地熟悉和掌握检测仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。
2. 适用范围
适用于RS-ST01D(P)跨孔超声自动检测仪。
3 操作步骤
3.1 用电缆线将主机与探头连接。
3.2打开设备背面开关，输入工地信息。
3.3根据工地具体情况输入仪器设备参数。
3.4将两个探头同时下放到被测孔中（孔中必须注满清水），根据屏幕波形调节参数，确保能
得到清晰波形。
3.5将两个探头同时下放到被测孔中（孔中必须注满清水），当到达孔底时停止下放。
3.6点击主机上的“采样”按钮，开始上提电缆线采样，到达孔口时停止采样，保存数据，
完成一个剖面的检测，如有多个剖面，重复以上步骤进行检测。
3.7测量完成后将探头清洗干净，电缆线收起放好。
编制/日期：批准/日期：。
超声诊断仪器常规操作规程
超声诊断仪器常规操作规程
超声诊断仪器常规操作规程
1、开机前检查各个开关是否在正常位置。
检查地线的连接是否正常，所有插座连接是否正确。
2、机器与患者接触部分，要认真检查，防止漏电。
观察稳压电源电压，待稳定到215－220V 之间5分钟后方可开机。
3、机器应由熟练专业人员操作，非专业人员不可任意开机操作。
4、开机后严密监视机器运转有无异常现象出现，待显示器上图像稳定后，方可开始工作。
如发现异常情况：特别气味，异常声音等，应立即关机，检查原因并联系资装办维修人员。
检查中，严密观察病人有无异常，当发现异常时，应立即停止操作。
关机或采取适当处理。
5、检查中，交待并注意病人勿触碰机器，诊断或治疗中注意不要超过规定的剂量或时间。
6、每天仪器使用完毕按规定顺序关掉机器，切断电源，取下插头时，勿拉扯电线。
7、关机后，清洁探头，擦干后放入有软垫的探头架内。
超声诊断仪日常维护保养及使用安全事项
1、定期清扫仪器表面灰尘，不用时盖好防尘罩
2、探头怕受冲击，特别是接触体表的探头容易损伤。
请注意不要摔落或碰撞，使用时要涂耦合剂，请不要把探头浸在水溶液中。
3、电缆线不可用力折弯，拉伸，否则易造成断线，更换或拔插头时，一定要切断装置的电源，为保护探头不受强电流冲击，检查结束时，实时扫描一定要停顿。
4、探头使用后，请擦干净探头上的油污，清洁时，勿用酒精等有机溶剂。
5、仪器附件及不使用的部件，要收拾，整理，归类存放，贵重仪器要加锁妥善保管。
6、每6个月联系资装办维修人员对仪器进行全面保养、检测
7、做好仪器使用及保养的记录，以便核查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS-ST01C非金属超声测试仪操作规程
一、使用前的准备工作
1．连接换能器
2．连接电源
3．开机
二、操作方法
（一）零声时测试
基桩检测的系统零声时测试方法有两种，实测法和公式推算法：
1．实测法：
1）分别将径向接收和发射换能器与声波仪器主机连接好，把两节与现场基桩预埋管同规格的钢管，等高紧靠着置于水中，将接收和发射探头分别置入钢管中间，保持等高；
2）在仪器采集软件界面右边的主菜单里选择【状态】，按下旋钮弹出状态参数对话框。
将延时时间和系统声时设置为0；
3）选择主菜单的【采样】，按下旋钮弹出采样菜单，选择采样菜单的【采样】，按下旋钮开始采样，调出正确的首波（即首波的波峰或波谷超过判读门限，且不超出测点波形区域），屏幕底出现声时值即为基桩检测系统零声时 T o （为仪器系统延迟与声测管及藕合水层声时修正值之和）；
4）按下旋钮，停止采样，将此声时值输入状态参数对话框中的系统声时；
5）此后所测的测点声时值将扣除系统声时，T T总T o o
2.推算法：
1）选择一个合适的水槽，如养护池，并加进适量的清水（实验用水温20C）, 水深超过40cm,取一匀直的木板，在其上面以100mm为间隔等距离标注11个点，将其置于养护池相对的两条边上，并保持水平；2）将RS-ST01C型非金属声波检测仪的零声时置为0卩s,以换能器的轴线为准，沿木条依次采集收发间距
100mm~1000mm 的各点的声时值，其间应让探头远离养护池的四壁，并保持等
高；
3）数据的处理，采用的直径为d 换的径向探头，所以各点的有效收发距离为
l i （L i d 换）mm ，回归直线方程I a bt （式中a 、b 为待求的回归系数）。
以 测距h 为纵坐标，以声时读数ti 为横坐标，绘制“时-距”坐标图，对该组数据采 用最小二乘法的线性回归，计算出仪器系统延迟时间 t o ;
t 0
4）声测管及藕合水层声时修正值
t'
t'
5） 系统零声时：T o t o t'
6） 水温降低，水中声波的速度也会有所降低，贝U t'增大；反之则t'减小。
匚）采样
1.在采样菜单条上右旋至【菜单】项，确认；这样就切换到了主菜单，光 标停留在【参数】项。
在【参数】项确认；弹出现场工作参数菜单，标题是“请输入现场工作参数”， 左旋选中【工地】项，确认；弹出一模拟键盘，输入您的工地名、日期、模式、 文件、序号、移动步距和收发间距等（只能由数字、英文字母和下划线构成）， 输入完毕，保存。
2•在主菜单中右旋至【调整】项，确认；弹出一个调整菜单，光标停留在 【零声时】项，如图所示，确认；弹出模拟键盘，输入合适的零声时（一般在
18
卩s 左右），确认；返回到主菜单。
3•在“采样”项上确认，仪器进入采样状态，波形显示区上出现采样得到 的波形。
左右旋转光电旋钮，会减小或增加波形的显示倍数（不影响发射和接收 能量，即声幅的大小，在波形显示区右上角有放大倍数显示） 通过对放大倍数的 调整，使首波波幅在判读门限之外，波形显示区边界以内。
4•取得的波形后，下压旋钮确认，退出采样状态，换能器停止工作，采样 菜单 弹出，光标停留在【存贮】项上。
5.在采样菜单“存贮”项上确人；在系统参数区下方弹出一个红色提示条， 告知您刚才存贮点的波速、点号，并提示您下一点的深度，光标停留在“采样” 项上。
d 钢内d 换 v 水
6．将换能器提至下一个测点，进行采样。
7．重复以上步骤对其他测面进行各测点进行采样并存储数据。
