单齿辊修复方案
单齿辊维护检修规程
单齿辊维护检修规程第一节设备技术性能及参数单齿辊的作用是将烧结机培烧好的烧结矿进行破碎,将大块烧结矿破碎成粒度均匀、粉矿少的烧结矿,这样便于下一工序热振筛的筛选,其具有破碎能力强、破碎效果好等特点。
单齿辊由电动机、减速机、星辊、固定箅,框架设备组成。
单齿辊主要技术参数第二节设备使用规程启动前1.检查单辊破碎的各部联接螺丝是否紧固。
2.检查冷却水流量,水压保持在0.3MPa。
3.检查油压,不准超过40 MPa。
4.检查干油泵及管路上无漏油现象,油泵电动机是否正常工作。
5.检查破碎机内部有无杂物,如有杂物及时清理。
启动时:接到起动命令后察看设备附近有无人员作业,确定无人作业时,方可起动当前设备。
起动运行后要注意观察设备运行状态是否良好,如有异常应及时通知相关人员进行查看。
自动:按启动前准备工作要求进行检查,确认无误后将机旁操作箱上转换开关打到“自动”位置,等待主控室进行联锁起动。
手动:按启动前准备工作要求进行检查,确认无误后将机旁操作箱上转换开关打到“手动”位置,按下启动按钮(绿色)。
第三节设备维护规程1.每班对设备及设备所处区域进行清扫,设备及现场做到“四无”(无油污、无杂物、无灰尘、无异常)。
2.每班对电机、减速机等各地脚螺栓及联接螺栓进行检查、紧固,保证机体完整,无异响。
3.每班检查减速机油位(油位不低于油标的1/2)。
4.每班对冷却水路检查两次,保证冷却水路畅通。
5.停机时检查液力偶合器胶墩是否有损坏,检查齿辊、卸料导轨,蓖条的磨损情况,磨损不得超过1/3。
6.减速机加油标准:7.电动机维护参见《电动机维护通则》。
第四节设备检修规程1.单齿辊下料箅条更换1)打开蓖板台车门用32 吨千斤顶起台车拿出定位销与垫铁。
2)点动绞车牵出蓖板台车,当台车牵到单齿辊1/3 处时,台车的横梁会顶到单齿辊齿臂上,点动单齿辊用单齿辊的转动将蓖板台架绞出。
3)回装用另一个绞车牵回,在回装到 3 分之 1 处时,台车横梁将顶在单齿辊齿臂上,这时将单齿辊打反车,把台车绞回,穿好定位销,加上垫铁,封上台车门。

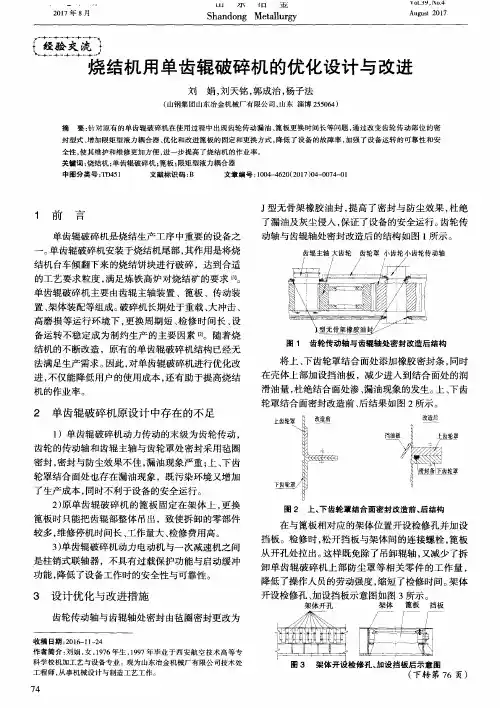

烧结机用单齿辊破碎机的优化设计与改进
S h a n d o n g f 日 盅 Me t a l l u r g y
Vo 1 . 3" 3. 1 、O. 4
Au g u s t 2 01 7
÷经验 交 流 {
烧结机用单齿辊破碎机 的优 化设计与 改进
刘 娟, 刘 天铭 , 郭成治 , 杨子法
图1 齿轮传动轴与齿辊轴 处密 封改造后结构
将上 、 下 齿轮 罩结 合 面处 添加 橡胶 密封 条 , 同时 在壳 体上部 加设 挡油 板 ,减 少进 入到结 合 面处 的润 滑油量 , 杜绝 结合面 处渗 、 漏 油现象 的发 生 。 上、 下 齿
轮罩结 合面密 封改造 前 、 后结 果如 图 2所示 。
到装配 体 , 根 据 导卫 的装配要 求 , 将导 卫装 置与轧 辊 模型装 配起来 。 运 用 自顶 向下设 计方 法 ,通 过旋 转切 除工具 利 用上 、 下轧辊 的 三维 曲面对 上下卫 板进 行旋 转切 除 ,
一 —
图 3 上、 下卫板装配及跟轧辊配合三维设计
计, 方 法简单 , 结果合理 可靠 , 所 得 图纸 美观整 洁 。 设 计周期 短 , 设 计人 员_ [ 作 强度 低 。易于分 1 = , 前 期一 r 作需专 业设 计人 员操作 , 后期 1 二 作 只需 软 件应用 , 对
齿辊主轴 大齿轮 齿轮罩 小齿轮小齿轮传动轴
单齿辊 破碎机 是烧 结生 产工 序 中重 要 的设备 之
一
。
单齿辊破碎机安装于烧结机尾部 , 其作用是将烧
结机 台车倾翻下来 的烧结饼块进行破碎 ,达到合适 的工 艺要 求粒 度 , 满 足炼 铁高 炉对 烧结 矿 的要求 i l l 。 单齿辊 破碎 机 主要 由齿辊 主轴装 置 、篦 板 、传动 装

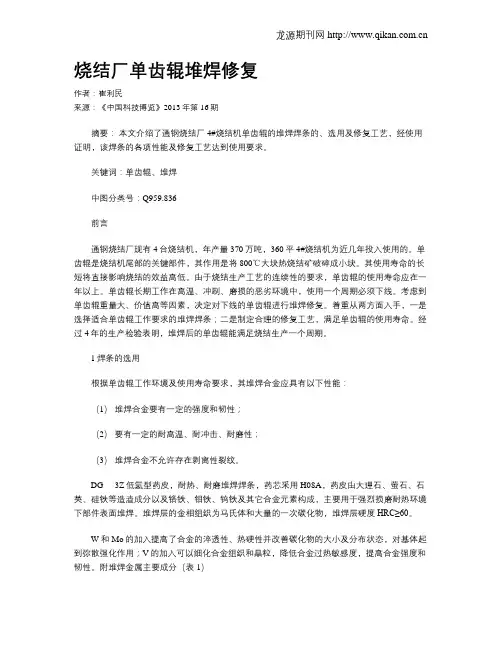

烧结厂单齿辊堆焊修复
烧结厂单齿辊堆焊修复作者:崔利民来源:《中国科技博览》2013年第16期摘要:本文介绍了通钢烧结厂4#烧结机单齿辊的堆焊焊条的、选用及修复工艺,经使用证明,该焊条的各项性能及修复工艺达到使用要求。
关键词:单齿辊、堆焊中图分类号:Q959.836前言通钢烧结厂现有4台烧结机,年产量370万吨,360平4#烧结机为近几年投入使用的。
单齿辊是烧结机尾部的关键部件,其作用是将800℃大块热烧结矿破碎成小块。
其使用寿命的长短将直接影响烧结的效益高低。
由于烧结生产工艺的连续性的要求,单齿辊的使用寿命应在一年以上。
单齿辊长期工作在高温、冲刷、磨损的恶劣环境中,使用一个周期必须下线。
考虑到单齿辊重量大、价值高等因素,决定对下线的单齿辊进行堆焊修复。
着重从两方面入手,一是选择适合单齿辊工作要求的堆焊焊条;二是制定合理的修复工艺,满足单齿辊的使用寿命。
经过4年的生产检验表明,堆焊后的单齿辊能满足烧结生产一个周期。
1焊条的选用根据单齿辊工作环境及使用寿命要求,其堆焊合金应具有以下性能:(1)堆焊合金要有一定的强度和韧性;(2)要有一定的耐高温、耐冲击、耐磨性;(3)堆焊合金不允许存在剥离性裂纹。
DG----3Z低氢型药皮,耐热、耐磨堆焊焊条,药芯采用H08A,药皮由大理石、萤石、石英、硅铁等造渣成分以及铬铁、钼铁、钨铁及其它合金元素构成,主要用于强烈损磨耐热环境下部件表面堆焊。
堆焊层的金相组织为马氏体和大量的一次碳化物,堆焊层硬度HRC≥60。
W和Mo的加入提高了合金的淬透性、热硬性并改善碳化物的大小及分布状态,对基体起到弥散强化作用;V的加入可以细化合金组织和晶粒,降低合金过热敏感度,提高合金强度和韧性。
附堆焊金属主要成分(表1)堆焊金属主要成分(%)(表1)CCrMoWV其它合金3-----525-----35≥2≥1.5≥2≤102修复工艺2.1单齿辊的前期处理(1)将单齿辊的两端架设在两个滚轮上,以便切割和焊接辊齿;(2)利用碳弧气刨将磨损严重的破碎齿切割掉,同时制作新的破碎齿(ZG230-----450)堆焊面尺寸小于原尺寸10mm,留有堆焊量;见图1)(3)破碎齿的堆焊面用∮6.5盘圆进行打50*50网格处理,以解决堆焊层剥离现象;(见图2)(4)对磨损不严重的辊身、破碎齿进行形状修复并打底焊,以提高母体与堆焊材料的结合强度,防止堆焊层的脱落。
基于数据分析关于烧结单辊破碎机单辊的修复工艺及方法
基于数据分析关于烧结单辊破碎机单辊的修复工艺及方法摘要本文主要介绍了引进耐磨堆焊新工艺、新方法。
解决了一直外委修复单辊破碎机辊子的问题,使其达到理想效果,实现了节能降耗,取得了相当可观的经济效益。
关键词新工艺;新方法;外委修復;经济效益前言炼铁厂共有四台烧结机,是生产的主要设备,而单辊破碎机又是烧结生产过程中的关键设备之一,它担负着烧结物料的破碎任务。
日均破碎1万吨左右。
本文主要以介绍修复3#单辊破,其单辊是由18齿组成,材质为耐磨合金。
由于长期处于高温(工作温度为750-850℃)环境下,同时承受巨大周期性冲击载荷,过料量较大,导致单辊破上辊齿磨损特别快,正常使用时间为2-3个月左右。
所以当辊齿磨损到一定程度时,则必须更换。
但考虑到辊轴本身重量较大,价值较高;其二外委修复费用也比较高,修复一套辊子需10.7万元(不含税),使用周期为3-5个月。
所以引进一套采用耐磨堆焊技术对其进行局部修复的新工艺、新方法,经过反复实践与创新,恢复其工作性能,通过一年多的使用,并取得了很好效果,使其寿命从3个月提高到12个月。
1 其技术参数及工作原理其工作原理:物料由料仓上面进入破碎腔中,物料被旋转的辊子带入辊子与颚板之间的破碎腔进行破碎,破碎后的物料在从排料口顺着自重的作用下排出,并通过调节颚板与圆辊之间的间隙随意控制粉碎物料粒度的大小,来满足炼铁高炉所需的粒度。
2 修复前的准备2.1 准备辊齿和锤头(1)辊齿基体采用ZG35,两侧面使用埋弧堆焊,耐磨焊层厚5~6mm,耐磨焊层材料选用LG889A。
用此高温耐磨合金焊丝,其性能具有优良的抗裂性和高温组织抗冲击及较强抗热疲劳能力等。
(2)工作面和背面使用二氧化碳要芯焊丝堆焊;其中工作面焊层厚10~12㎜,背面焊层厚5-6㎜,焊丝采用LG814和固本KB897。
具体尺寸如下:2.2 修复辊子专用胎具:中空支架根据加工需要,用δ-20钢板、150#槽钢和滚轮制作胎具,具体图形如下,其主要用于拼对辊齿时检查有无偏斜现象和便于焊接轴头时进行翻转。
磨辊 磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案
磨辊、磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案磨辊、磨盘、轧辊、轴齿等设备由于工艺特点,在运行过程中,其表面磨损减薄极为严重,影响设备使用寿命,因此必须采取防磨和修复措施。
目前堆焊工艺是硬面修复最先进的工艺技术之一。
针对上述设备磨损特点,根据我公司长年从事该行业实际防护施工经验,我们设计选用明弧堆焊工艺,对被磨损表面进行修复,能满足要求,可提高焊件的使用寿命1.5-2.0倍(如磨辊、磨盘,使用寿命可由6000小时提高到8000小时以上)。
用堆焊修复焊件只需新件费用的20-30%,还可缩短修理和更换零件的时间,从而提高生产率,降低成本。
明弧堆焊设备及技术简介➢设备构成:逆变电源OTC-600、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置、焊道水冷喷雾装置➢设备特点简介——ARC-NMB7-1型全自动便携式焊接设备具有如下特点:1、设备小型化:具有体积小、重量轻、拆装方便;2、电气控制集约化:采用电子处理系统,利用微处理器内嵌的程序及外部参数设置,实现焊接全自动控制;3、设备自动化:采用PLC控制,LCD显示方式,所有参数都以数字方式清楚地显示,方便监控设备运行状态及焊接过程,降低劳动强度,避免了人工误操作及焊接质量的不稳定,提高了堆焊工作效率与产品质量;4、在线或离线均可操作:磨煤机磨辊、磨盘的修复、无须将其拆下,可节省大量维修时间和减小劳动强度;5、采用循环水冷焊枪,适合大电流大功率焊接,同时采用逆变电源,输出焊接电源平稳,焊渣飞溅小,高效节能。
磨煤机在线堆焊相关图片:磨盘堆焊磨盘堆焊时的设备安装情况➢技术简介堆焊是用焊接的方法借助于药心焊接技术将一些不易加工成型而又性能优异的合金材料堆敷在工件表面上的一种工艺过程,其目的是在焊件表面获得耐磨、耐热、耐腐蚀等特殊性能的熔敷金属层,或是为了恢复和增加焊件的尺寸。
明弧堆焊是国际上先进的自动调频焊接技术,具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。
烧结单齿辊堆焊方案破碎机修复
现代大型烧结机生产所用的烧结矿全部采用单齿辊破碎机一次性破 碎,其中单齿辊和篦板是单齿辊破碎机的主要耐磨部件,其质量好坏直 接影响到破碎机的使用寿命。单齿辊破碎机除辊轴耐磨层基本上属于正 常磨粒磨损失效外,磨损较严重的齿冠刃部、篦板刃部容易发生疲劳剥 落,齿冠和辊轴相连接的部位还易出现断裂等失效现象。
主要表现为:齿辊角焊缝严重贯穿性裂纹、磨损已发展到角焊缝根 部,即将脱落或完全脱落;齿冠勾部或刃部严重磨损。篦板则主要表现 为:弯曲失效;刃部严重磨损和掉块。由于破碎机的对象是炽热的烧结 矿,因此要求齿辊和篦板的堆焊耐磨材料应具有优异的高温耐磨性和抗 冲击性。
北京固本科技
1
实际案例
单齿辊破碎机堆焊修复车间现场
北京固本科技
10
资料手册
免费索取《烧结单齿辊堆焊方案》。 详细介绍烧结单齿辊堆焊的技术原 理、工艺方案、施工流程、烧结单 齿辊堆焊产品参数等。
北京固本科技
11
Company Logo
北京固本科技有限公司
欢迎合作
简介
北京固本耐磨带焊丝
堆焊药芯焊丝
KB999, KB998, KB987等
碳化钨、镍、多元合金
QB09-2012
15kg/盘 北京固本牌耐磨焊丝针对烧结生产中高温磨损的独特 工况,引进德国技术,开发出碳化钨镍系列的多元合 金耐磨焊丝。该系列焊丝适用于单齿辊、篦板、布料 溜槽的耐磨堆焊,具有900°高温硬度仍可保持60HRC 的特点。在多家企业的实际使用结果表明,堆焊后的 使用寿命可长达1年,且不会发生掉块脱落等现象。
北京固本科技
8
公司介绍
北京固本科技有限公司致力于耐磨金属材料的研发、生产和销售。公 司产品线包括耐磨焊丝、堆焊焊丝、堆焊耐磨钢板、电弧喷涂丝材、3D打 印金属粉末等具有耐磨性和防腐性的金属材料。公司以耐磨金属材料产品 为核心,同时提供耐磨堆焊、耐磨喷涂、3D金属打印等技术服务,长期引 进吸收国外先进技术和跟踪学科前沿动态,致力于为生产制造型企业提供 专业的工业磨损解决方案。
210978746_探讨烧结机用单齿辊破碎机的优化设计与改进
M achining and Application机械加工与应用探讨烧结机用单齿辊破碎机的优化设计与改进陆文杰摘要:常规烧结机的破碎机长时间处于重载、大冲击、高磨损等工作条件下,更换周期短、维修周期长、设备不稳定等问题已成为影响设备正常生产的重要因素。
在对烧结机进行改造后,传统的单齿辊破碎机结构已不能适应目前的烧结要求。
对单齿辊破碎机进行优化改造,既可减少使用者的使用费用,并且有效地提高烧结机的工作效率。
关键词:烧结机用;单齿辊破碎机;优化设计与改进在烧结过程中,单齿辊破碎机是烧结机关键设备之一。
在烧结机的后部装有单齿辊破碎机,主要功能是将烧结机上翻转的烧结饼块粉碎,使其符合一定的粒度要求,从而满足高炉烧结矿的基本需要。
单齿辊破碎机主要包括:主轴装置、篦板、传动装置、台车装配等设备。
1 单齿辊破碎机的结构单齿辊破碎机主要由主轴、破碎齿、传动装置、轴承支座和篦板等组成。
其结构的特征和功能的介绍如下:(1)传动装置包括减速机和联轴器。
在电机和减速器之间,一般采用安全联轴器,以达到过载保护的目的。
在破碎齿被物料挤压或由于其它原因使主轴上的力矩超过允许值时,在联轴器和减速器之间的摩擦片会平滑。
同时,在接近开关时,安全联轴器会自动地发出预警信号,从而使电动机和减速器脱离,避免由于负载过多而损坏设备,从而保护电动机和减速器。
减速器一般采用三级或四级的变速比,既能减少大齿轮和小齿轮在后续的传动中的迟滞,又能保证设备的平稳运转,降低设备故障发生概率。
(2)冷却系统一般采用旋转接头和冷却水连接方式,这种结构在高温条件下,破碎齿依然可以旋转并保持良好的密封性。
(3)破碎齿通常与主轴配合或焊接,一般采用低合金钢铸造和加工,外表具有抗高温、耐磨的涂层,主轴一般采用钢锻件。
(4)轴承采用两排向心的球面滚动轴承,也可以滑动轴承或者采用其它的方式,轴承座一般采用开放式结构,具有通水冷却的功能。
轴承采用合金钢,这样不仅便于安装和拆卸,而且保证了在重载、高热、无冷却、粉尘大、杂质多的恶劣的环境下,单齿辊破碎机依然能够平稳地进行工作。
快速修复单辊破碎机轴径磨损的方法详解
快速修复单辊破碎机轴径磨损的方法详解单辊破碎机适用于中硬度(抗压强度<150Mpa)以下固体物料的粗碎作业,如烧结矿、煤、炉渣、油页岩、软矿石等物料。
具有破碎比大、抗高温、结构简单、性能可靠、耗电量少等特点。
可用于冶金、煤矿、电力、化工、矿山等行业。
单辊破碎机轴径磨损的原因分析:虽然说破碎机轴出现磨损的原因有很多,但是最主要的原因就是用来制造轴的金属特性决定的,金属虽然硬度高,但是退让性差(变形后无法复原),抗冲击性能较差,抗疲劳性能差,因此容易造成粘着磨损、磨料磨损、疲劳磨损、微动磨损等。
大部分的轴类磨损问题都不易察觉,只有出现机器高温、跳动幅度大、异响等情况时,轴已磨损严重,从而致使机器停机。
部分安装有退卸套的破碎机轴,退卸套由于长期处在高负荷连续运转的工作状态,容易造成金属的疲劳变形,使得退卸套与紧固件之间产生疲劳磨损,同时安装、润滑、轴承等因素也会造成磨损。
单辊破碎机轴径磨损后如何修复?1、拆卸后补焊、热喷涂及电刷镀补焊工艺本身容易使轴表面局部产生热应力,造成断轴的隐患,而且需要花费较大的人力和时间对设备进行拆卸、运输和安装,修复时间较长,综合修复成本高;电刷镀的方式只适合磨损量很小的情况,在应用方面局限性较大。
2、借助索雷碳纳米聚合物材料现场修复这是近几年国内兴起的一种全新检修模式,材料具有优异的物理性能可满足设备在运行中承受的各种复合力的要求。
通过现场快速施工即可对磨损的轴承位实现在线修复,有效避免因设备的长期停机、停产而带来的效益损失,也避免了运输成本、吊装等综合费用。
该材料修复属于一种冷焊技术,不存在热应力等问题,可以有效避免轴的二次磨损,提高设备使用寿命。
修复后轴面与轴承的接触面面积接近百分之百,能够形成更好预紧力。
修复单辊破碎机轴径磨损步骤:1、对修复部位清洁除油,用氧气乙炔将轴承位进行除油,直至油污碳化;2、使用砂轮片进行表面处理,将轴承位表面打磨至粗糙;3、使用无水乙醇清洗轴承位表面至无油污、粉尘;4、调和并涂抹SD7101H材料至修复表面;5、材料固化后去除多余材料并测量尺寸;6、热装轴承一次安装到位,修复完成。
单齿辊修复
单齿辊修复堆焊是用焊接方法在零件表面堆敷一层具有一定性能材料的工艺过程.其目的不是为了连接零件,而是在于使零件表面获得具有耐磨、耐热、耐蚀等特殊性能的熔敷金属,或是为了恢复和增加零件尺寸而进行的焊接过程。
堆焊是焊接领域的一个重要分支,它在冶金机械、矿山机械、石油化工、航天工业等领域的零件制造和修复中得本公司就曾承检修过l台单齿辊破碎机,其中齿辊上齿圈就是在铸铁的基体上堆焊了l层合金元素.使齿圈表面获得高硬度以及良好的耐磨性。
1 焊前分析此单齿辊破碎机用于破碎烧结矿,其齿辊在中等冲击强度磨料磨损条件下工作,应选择具有高耐磨性质的堆焊合金。
目前主要有合金铸铁或碳化钨合金,虽然碳化钨价格比合金铸铁高,但是在磨料磨损条件下使用寿命很长。
另外在我国钨资源比较丰富.因此,决定选用碳化钨合金堆焊。
由于碳化钨熔点很高,所以它基本上不熔化而存在于焊缝中.“镶嵌” 甚至“钎接”在基体上,构成硬质合金复合材料堆焊层,为充分发挥碳化钨的耐磨性,应尽量保持碳化钨颗粒的形状,避免熔化。
需要注意的是碳化钨合金脆性较大,容易产生裂纹,因此制定工艺时要考虑焊前预热,焊后缓冷等措施。
2 焊接工艺2.1 焊前准备焊前需对零件进行打磨,去除零件表面的油污、分等杂质.直至露出金属光泽为止。
为保证焊接质量,便于操作,需制作专用工装,置尽量保持在平焊位置施焊。
2.2 焊材选择铁锈、水使焊接位根据本厂现有设备情况及人员状况,并结合齿辊表面形状较为复杂的特点,决定采用焊丝电弧焊的方法进行堆焊。
北京固本KB600(edw—a一15)是碳化钨堆焊焊丝。
依靠药皮中碳化钨合金过渡,使得堆焊金属w(w)达到40%50%,堆焊层硬度>hrc60。
然而通过采用合理的热处理工艺后,使其具有较高的硬度和优异的耐磨及耐蚀性能.是低合金钢35crmo经c,n共渗后(850 oc油冷+200 oc回火)的6—12倍,非常适合齿辊的工况,所以决定采用KB600焊丝施焊。
煤矿分级破碎机齿辊维修方案
煤矿分级破碎机齿辊维修方案
1、振动
原因:①齿辊破碎机与电动机安装不同轴。
②进料块度过大或进料不均匀。
③轴承座或地脚螺母松动。
④齿帽与齿座连接松动。
对应的处理方法:①校正和调整破碎机与电动机的安装位置,使之达到安装的技术要求。
②控制进料块度,保证均匀进料。
③仔细检查,及时拧紧轴承座或地脚螺母。
④仔细检查,及时拧紧齿帽与齿座。
2、产量降低:
原因:齿帽磨损或齿辊与梳形板、底座破碎砧板之间的间隙过大。
处理方法:对于齿帽磨损,需要修复或跟换齿帽;对于后者,需要更换梳形板、破碎砧板、调节间隙。
3、齿辊破碎机内出现不正常的响声:
原因:①破碎物进入破碎腔。
②若是因为内部零件松动。
③内部零件断裂。
对应的处理方法:①需要清理破碎腔。
②则需仔细检查,并及时拧紧。
③需要更换断裂件。
4、轴承温度过高:
原因:一般是由润滑油不正常工作或轴承损坏造成的,如润滑油不足、润滑油脏污。
处理方法:如果是润滑油的问题,在需要加油或是换油,如果
是轴承损坏造成轴承前温度过高,则需要更换轴承。
单辊破碎机修复
单辊破碎机修复单辊破碎机是烧结生产中的关键设备之一,它但负着烧结饼的破碎任务。
由于其工作环境恶劣,导致辊齿磨损严重,配件消耗高。
济钢一烧有两台90㎡烧结机,各配备一台φ1500×2520水冷式单辊破碎机,日均破碎烧结矿8500t左右。
这两台破碎机均由三排交错的辊齿组成,每排9个,共27个辊齿;辊齿材质为ZG310-570,辊齿焊接在主轴上。
因辊齿系破碎机的主要工作部件,直接与高温烧结矿接触,其相关部位在高温作用下磨损十分严重。
当辊齿磨损到一定程度时,则必须更换。
考虑到辊轴本身重量大、价值高,采用堆焊技术对其进行局部修复,恢复其工作性能很有必要。
1、单辊破碎机的修复根据国内耐磨焊丝权威单位,北京固本科技有限公司多年来的堆焊修复经验,修复时应注意以下几个问题:1)修复前的准备首先,应拆除两侧轴承座,检查轴承及其密封件,视具体情况进行清洗或更换。
如传动侧需更换轴承或密封件,则拆卸轴端开式大齿轮,由于开式大齿轮采用热装,经多次拆装后可能出现拆卸困难,遇此情况可采用在轴端钻孔的方法,以减轻大齿轮与轴颈的压强,达到拆卸的目的。
其次,需清理油污、尘泥,进行除锈处理,检测各主要工作部位及装配部位的形位尺寸,并做好记录。
对辊轴装置通水打压(0.7MPa),保压15min,检查主轴及辊齿各部位的漏水或渗水情况。
2)单辊破碎机堆焊材料的选用(1)堆焊材料选用要点根据单辊破碎机工作环境及使用寿命要求,其堆焊合金应具有以下性能:a.堆焊合金要有一定的强度和韧性;b.要有一定的耐高温、耐冲击、耐磨性;c.堆焊合金不允许存在剥离性裂纹。
(2)堆焊材料型号推荐北京固本kb998耐磨焊丝。
该型号的耐磨焊丝在基体中加入镍合金,填充了碳化钨粒子,非常适用高温工作环境,最高可承受900℃工作温度,硬度60-63 HRC。
3)实施堆焊修复方案(1)安装轴承及密封环的主轴部位如有磨损,对其补焊,焊接时应保证加工余量,确保机加工要求。
磨辊 磨盘轧辊轴齿等硬面堆焊修复技术及施工方案
磨辊、磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案磨辊、磨盘、轧辊、轴齿等设备由于工艺特点,在运行过程中,其表面磨损减薄极为严重,影响设备使用寿命,因此必须采取防磨和修复措施。
目前堆焊工艺是硬面修复最先进的工艺技术之一。
针对上述设备磨损特点,根据我公司长年从事该行业实际防护施工经验,我们设计选用明弧堆焊工艺,对被磨损表面进行修复,能满足要求,可提高焊件的使用寿命1.5-2.0倍(如磨辊、磨盘,使用寿命可由6000小时提高到8000小时以上)。
用堆焊修复焊件只需新件费用的20-30%,还可缩短修理和更换零件的时间,从而提高生产率,降低成本。
明弧堆焊设备及技术简介➢设备构成:逆变电源OTC-600、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置、焊道水冷喷雾装置➢设备特点简介——ARC-NMB7-1型全自动便携式焊接设备具有如下特点:1、设备小型化:具有体积小、重量轻、拆装方便;2、电气控制集约化:采用电子处理系统,利用微处理器内嵌的程序及外部参数设置,实现焊接全自动控制;3、设备自动化:采用PLC控制,LCD显示方式,所有参数都以数字方式清楚地显示,方便监控设备运行状态及焊接过程,降低劳动强度,避免了人工误操作及焊接质量的不稳定,提高了堆焊工作效率与产品质量;4、在线或离线均可操作:磨煤机磨辊、磨盘的修复、无须将其拆下,可节省大量维修时间和减小劳动强度;5、采用循环水冷焊枪,适合大电流大功率焊接,同时采用逆变电源,输出焊接电源平稳,焊渣飞溅小,高效节能。
磨煤机在线堆焊相关图片:磨盘堆焊磨盘堆焊时的设备安装情况➢技术简介堆焊是用焊接的方法借助于药心焊接技术将一些不易加工成型而又性能优异的合金材料堆敷在工件表面上的一种工艺过程,其目的是在焊件表面获得耐磨、耐热、耐腐蚀等特殊性能的熔敷金属层,或是为了恢复和增加焊件的尺寸。
明弧堆焊是国际上先进的自动调频焊接技术,具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
单齿辊修复方案
1 单齿辊破碎机高温磨损
单齿辊破碎机是烧结生产中的关键设备之一,它担负着烧结饼的破碎任务。
但由于其工作环境恶劣,长时间使用仍将导致辊齿磨损严重,配件消耗高。
济钢一烧有两台90㎡烧结机,各配备一台1500×2520水冷式单齿辊破碎机,日均破碎烧结矿8500t左右。
这两台单齿辊破碎机均由三排交错的辊齿组成,每排9个,共27个辊齿;辊齿材质为Z G 3 1 0 —5 7 0 ,辊齿焊接在主轴上。
因辊齿系破碎机的主要工作部件,直接与高温烧结矿接触,其相关部位在长达四年的高温作业下磨损十分严重。
当辊齿磨损到一定程度时,则必须更换。
考虑到辊轴本身重量大、价值高,采用堆焊技术对其进行局部修复,恢复其工作性能很有必要。
矿山机械售后技术人员在这方面进行了有益的尝试,取得了很好效果。
图1:单齿辊磨损图片
2 单齿辊破碎机的修复
矿山机械技术人员对因辊齿过度磨损而更换下来的辊轴进行过多次修复,根据我们的经验,修复时应注意以下几个问题:
1 )修复前的准备
首先,应拆除两侧轴承座,检查轴承及其密封件,视具体情况进行清洗或更
换。
如传动侧需更换轴承或密封件,则拆卸轴端开式大齿轮,由于开式大齿轮采用热装,经多次拆装后可能出现拆卸困难,遇此情况可采用在轴端钻孔的方法,以减轻大齿轮与轴颈的压强,达到拆卸的目的。
其次,需清理油污、尘泥,进行除锈处理,检测各主要工作部位及装配部位的形位尺寸,并做好记录。
对辊轴装置通水打压 (0.7MPa ) ,保压15min ,检查主轴及辊齿各部位的漏水或渗水情况。
2 )实施堆焊修复方案
( 1 )安装轴承及密封环的主轴部位如有磨损,对其补焊,焊条可采用 E 4 3 0 3 ,焊接时应保证加工余量,确保机加工要求。
( 2 )辊齿部位磨损较轻,且水压试验不漏水处可直接对辊齿进行堆焊。
如磨损严重或水压试验出现渗漏的,可将整个辊齿用碳弧刨割除,重新制作后再与主轴焊接。
( 3 )辊齿及主轴表面堆焊耐磨耐热合金。
考虑到单辊破碎机辊齿侧面承受冲刷,齿冠及齿面承受挤压、磨擦等交互作用,在高温下磨损较快,故采用在辊齿上堆焊耐磨材料的方法,以提高其耐磨、耐热性能。
具体做法如下:
a .堆焊前将辊轴两端架设在两个滚轮上,以便于焊接每一排辊齿,每焊完一排,转动辊轴再焊接下一排,直至焊完。
b .对辊轴辊齿进行打底焊接。
焊接采用ER 3 0 2 不锈钢焊丝,以提高辊轴母材与堆焊材料的结合强度,防止堆焊后焊材开裂与脱落。
堆焊可采用北京固本KB600耐磨焊丝 ( 耐高温型焊丝,其化学成分列于表 1 ) ,堆焊前在 2 5 0—3 0 0℃对焊丝烘干,并保温 1 小时;并对预施焊部位进行预热,预热温度≥1 5 0℃,可用 2—4台直流焊机同时进行,焊接电流 1 8 0—2 0 0 A,焊丝直径宜采用φ4mm ,堆焊时沿辊齿宽度方向由上而下依次进行,直至达到要求。
正反面焊完后,再焊两个侧面,侧面的堆焊厚度为4~5 mm。
c .辊齿焊完之后,可在辊轴表面薄薄地焊一层耐磨层 ( 2~3 m i l 1 ) ,以保护主轴,提高其耐磨性。
d .堆焊时,为防止焊丝中的合金成分烧损,焊接弧长应尽可能短些,焊丝摆动范围应限制在焊丝直径的 3 ~4倍,有条件时,焊后还应作缓冷处理或热处理。
3 )机加工组装
所有需要焊接或堆焊的部位实施焊接并达到要求后,对主轴轴承及密封部位进行机加工,以保证各部位的装配尺寸。
最后按图纸技术要求进行组装。
图2单齿辊修复后效果图
3 修复使用效果
矿山机械售后技术人员对单齿辊破碎机辊轴装置进行了多次修复,修复后的备件使用寿命与新制作的备件完全相同。
实践证明,矿山机械售后技术人员采用堆焊技术对单齿辊破碎机辊齿和主轴进行修复,每台设备修复费仅为8万元,而制作一件新的辊轴所需费用不低于45 万元,其经济效益是明显的,对企业降低生产成本具有积极的推动作用。
