超导磁通量子比特中的光子辅助隧穿
量子隧穿在超导技术中有什么重要作用
量子隧穿在超导技术中有什么重要作用在现代科学技术的前沿领域，超导技术无疑是一颗璀璨的明珠。
而在探索超导现象和发展超导技术的进程中，量子隧穿这一神奇的量子力学现象发挥着至关重要的作用。
要理解量子隧穿在超导技术中的重要性，首先得明白什么是量子隧穿。
在经典物理学中，一个粒子如果能量不足，是无法穿越一个比其能量高的势垒的。
但在量子力学的世界里，情况却截然不同。
即使粒子的能量低于势垒的高度，仍有一定的概率能“隧穿”过去。
这就好像粒子拥有了某种神奇的“穿墙术”。
那么，量子隧穿与超导又有怎样的联系呢？在超导材料中，电子会形成一种特殊的配对状态，被称为库珀对。
这些库珀对在超导材料中能够无阻力地流动，从而实现零电阻的超导现象。
而量子隧穿在其中的关键作用就在于帮助库珀对穿越一些能垒，促进超导电流的流动。
具体来说，在超导材料的微观结构中，存在着各种能垒和势阱。
例如，在超导体与正常导体的界面处，就存在着能垒。
如果没有量子隧穿效应，库珀对很难从超导区域跨越到正常区域，超导电流的流动就会受到极大的限制。
但由于量子隧穿的存在，库珀对有一定的概率穿越这些界面能垒，使得超导电流能够在更广泛的区域内流动，从而扩展了超导材料的应用范围。
此外，量子隧穿还在超导量子干涉器件（SQUID）中扮演着关键角色。
SQUID 是一种极其灵敏的磁传感器，能够检测到极其微弱的磁场变化。
其工作原理就依赖于量子隧穿现象。
在 SQUID 中，通过超导环中的约瑟夫森结，库珀对可以发生量子隧穿。
当外部磁场发生变化时，会导致通过超导环的磁通量发生变化，从而影响库珀对的量子隧穿概率，进而改变 SQUID 中的电流。
通过测量这一电流变化，就能够精确地检测到磁场的微小变化。
在超导量子计算中，量子隧穿同样不可或缺。
量子比特是量子计算的基本单元，而在超导量子比特中，常常利用约瑟夫森结来实现量子态的调控。
通过控制约瑟夫森结上的电压或电流，可以改变势垒的高度和宽度，从而控制量子比特的能级结构和量子隧穿概率。

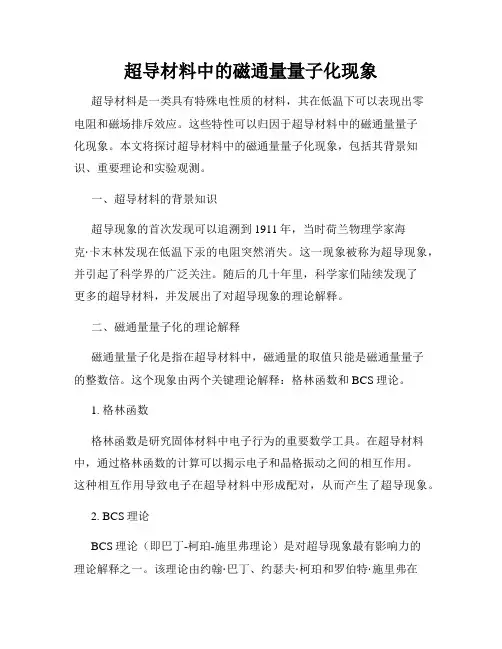

超导材料中的磁通量量子化现象
超导材料中的磁通量量子化现象超导材料是一类具有特殊电性质的材料，其在低温下可以表现出零电阻和磁场排斥效应。
这些特性可以归因于超导材料中的磁通量量子化现象。
本文将探讨超导材料中的磁通量量子化现象，包括其背景知识、重要理论和实验观测。
一、超导材料的背景知识超导现象的首次发现可以追溯到1911年，当时荷兰物理学家海克·卡末林发现在低温下汞的电阻突然消失。
这一现象被称为超导现象，并引起了科学界的广泛关注。
随后的几十年里，科学家们陆续发现了更多的超导材料，并发展出了对超导现象的理论解释。
二、磁通量量子化的理论解释磁通量量子化是指在超导材料中，磁通量的取值只能是磁通量量子的整数倍。
这个现象由两个关键理论解释：格林函数和BCS理论。
1. 格林函数格林函数是研究固体材料中电子行为的重要数学工具。
在超导材料中，通过格林函数的计算可以揭示电子和晶格振动之间的相互作用。
这种相互作用导致电子在超导材料中形成配对，从而产生了超导现象。
2. BCS理论BCS理论（即巴丁-柯珀-施里弗理论）是对超导现象最有影响力的理论解释之一。
该理论由约翰·巴丁、约瑟夫·柯珀和罗伯特·施里弗在1957年提出。
BCS理论认为，超导体中的电子由于库仑相互作用和晶格振动的共同作用，形成了一对成为“库珀对”的超导电子。
这些库珀对可以通过与晶格振动相互作用来克服库仑斥力，从而在低温下导致电阻的消失。
三、实验观测磁通量量子化现象的实验观测是对理论解释的重要验证。
在20世纪80年代初，法国物理学家康斯坦丁·罗穆什科发现了超导材料中的磁通量量子化现象。
他利用扫描隧道显微镜（STM）的技术观测到了磁通量量子化的结构。
通过这些实验观测，科学家们进一步验证了磁通量量子化是超导材料中的普遍现象。
四、应用前景磁通量量子化现象的发现为研究和发展超导材料提供了新的方向。
超导材料的磁通量量子化性质使其在磁传感器、量子计算和高速磁共振成像等领域具有潜在应用前景。

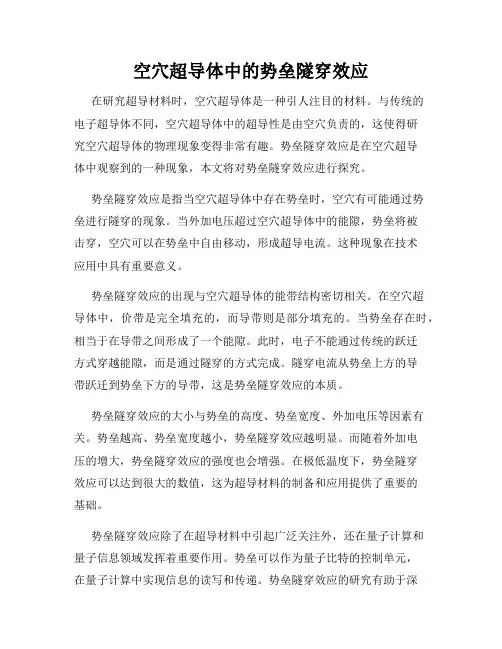

空穴超导体中的势垒隧穿效应
空穴超导体中的势垒隧穿效应在研究超导材料时，空穴超导体是一种引人注目的材料。
与传统的电子超导体不同，空穴超导体中的超导性是由空穴负责的，这使得研究空穴超导体的物理现象变得非常有趣。
势垒隧穿效应是在空穴超导体中观察到的一种现象，本文将对势垒隧穿效应进行探究。
势垒隧穿效应是指当空穴超导体中存在势垒时，空穴有可能通过势垒进行隧穿的现象。
当外加电压超过空穴超导体中的能隙，势垒将被击穿，空穴可以在势垒中自由移动，形成超导电流。
这种现象在技术应用中具有重要意义。
势垒隧穿效应的出现与空穴超导体的能带结构密切相关。
在空穴超导体中，价带是完全填充的，而导带则是部分填充的。
当势垒存在时，相当于在导带之间形成了一个能隙。
此时，电子不能通过传统的跃迁方式穿越能隙，而是通过隧穿的方式完成。
隧穿电流从势垒上方的导带跃迁到势垒下方的导带，这是势垒隧穿效应的本质。
势垒隧穿效应的大小与势垒的高度、势垒宽度、外加电压等因素有关。
势垒越高、势垒宽度越小，势垒隧穿效应越明显。
而随着外加电压的增大，势垒隧穿效应的强度也会增强。
在极低温度下，势垒隧穿效应可以达到很大的数值，这为超导材料的制备和应用提供了重要的基础。
势垒隧穿效应除了在超导材料中引起广泛关注外，还在量子计算和量子信息领域发挥着重要作用。
势垒可以作为量子比特的控制单元，在量子计算中实现信息的读写和传递。
势垒隧穿效应的研究有助于深入理解空穴超导体的电子输运和量子行为，为量子信息领域的发展提供了新的思路和方法。
总之，空穴超导体中的势垒隧穿效应是一个具有重要科学意义和技术应用前景的研究课题。
在研究势垒隧穿效应时，需要对空穴超导体的能带结构、势垒的特性以及外加电压等因素进行综合考虑。
势垒隧穿效应的发现和理解不仅推动了超导物理学的发展，也为量子计算和量子信息等前沿领域提供了新的理论基础和实验平台。
随着对超导材料研究深入的进行，势垒隧穿效应在未来将具有更广泛的应用前景。

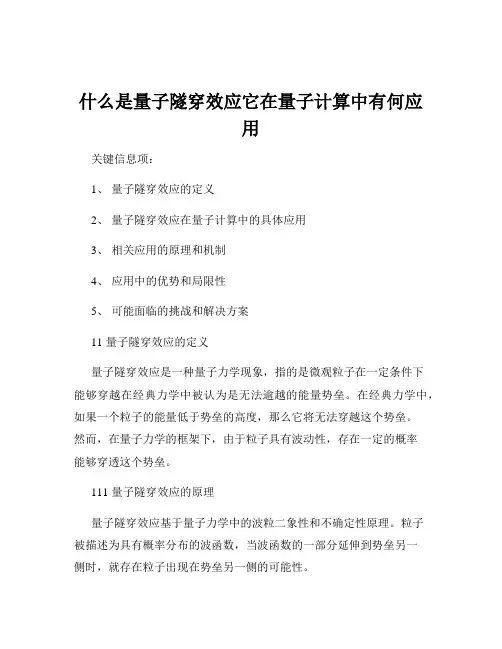

什么是量子隧穿效应它在量子计算中有何应用
什么是量子隧穿效应它在量子计算中有何应用关键信息项：1、量子隧穿效应的定义2、量子隧穿效应在量子计算中的具体应用3、相关应用的原理和机制4、应用中的优势和局限性5、可能面临的挑战和解决方案11 量子隧穿效应的定义量子隧穿效应是一种量子力学现象，指的是微观粒子在一定条件下能够穿越在经典力学中被认为是无法逾越的能量势垒。
在经典力学中，如果一个粒子的能量低于势垒的高度，那么它将无法穿越这个势垒。
然而，在量子力学的框架下，由于粒子具有波动性，存在一定的概率能够穿透这个势垒。
111 量子隧穿效应的原理量子隧穿效应基于量子力学中的波粒二象性和不确定性原理。
粒子被描述为具有概率分布的波函数，当波函数的一部分延伸到势垒另一侧时，就存在粒子出现在势垒另一侧的可能性。
112 量子隧穿效应的条件量子隧穿效应的发生概率与粒子的能量、势垒的高度和宽度等因素有关。
一般来说，势垒越窄、粒子能量越接近势垒高度，隧穿的概率就越大。
12 量子隧穿效应在量子计算中的具体应用量子隧穿效应在量子计算中有多种重要应用，其中包括量子隧穿晶体管和量子点中的电荷隧穿等。
121 量子隧穿晶体管量子隧穿晶体管利用量子隧穿效应来控制电流的流动。
与传统晶体管相比，它具有更低的功耗和更高的开关速度，有望推动集成电路的进一步微型化和性能提升。
122 量子点中的电荷隧穿在量子点结构中，电子可以通过量子隧穿在不同的量子点之间转移，这对于实现量子比特的操作和信息存储具有重要意义。
13 相关应用的原理和机制在量子隧穿晶体管中，通过控制栅极电压来调节势垒的高度和宽度，从而实现对电子隧穿概率的精确控制，进而控制电流的通断。
在量子点中，通过施加外部电场或磁场，可以改变量子点的能级结构，使得电子能够以量子隧穿的方式在不同量子点之间进行跃迁，实现量子比特的状态转换和信息处理。
14 应用中的优势量子隧穿效应的应用为量子计算带来了诸多优势。
首先，它能够实现超高速的信息处理和计算，大大提高计算效率。
磁通量子比特
磁通量子比特
磁通量子比特（flux qubit）是一种基于超导量子比特的量子比特实现方式之一。
它利用超导线圈中的磁通量量子化现象来储存和操作量子信息。
磁通量量子化是指当磁通通过一个超导环路时，磁通的取值只能是一个固定的量子化值。
这个量子化值由磁通量子数Φ0决定，Φ0 = h/2e，其中h是普朗克常数，e是元电荷。
磁通量子化意味着磁通的取值是离散的，而不是连续的。
在磁通量子比特中，超导线圈形成一个环路，其中通过一个超导隧道结（Josephson junction），隧道结的超导层之间存在一个超导隧穿电流。
这个超导隧穿电流可以通过调节外部磁场来改变，从而改变磁通通过环路的大小。
当磁通通过环路的大小等于Φ0的整数倍时，系统的能量最低，可以作为量子比特的基态。
而当磁通通过环路的大小不等于Φ0的整数倍时，系统的能量变高，可以作为量子比特的激发态。
通过对磁场的控制，可以在磁通量子比特之间实现量子态的操作，包括量子叠加态的制备、量子门操作等。
磁通量子比特具有长的相干时间和较高的准确性，因此被认为是一种很有潜力的量子比特实现方式。
超导体的量子隧穿效应与磁通量量子化
超导体的量子隧穿效应与磁通量量子化超导体的量子隧穿效应与磁通量量化超导体是一种在极低温下，电阻完全消失的材料。
这种特殊的电性质使得超导体在科学研究和技术应用上都有着重要的地位。
其中，量子隧穿效应和磁通量量化是超导体中的两个重要现象。
量子隧穿效应是指在经典物理学中，粒子在势垒中无法通过的情况下，通过量子力学的隧穿效应，可以在势垒两侧出现。
而在超导体中，通过电子对的配对形成的库珀对可以在超导体两边形成一个势垒。
这个势垒的存在使得单个电子无法通过，但在超导体内部，由于库珀对的存在，可以通过隧穿效应，克服势垒的阻碍。
量子隧穿效应在超导体中的重要性主要体现在两个方面。
首先，它是实现超导电流的基础。
超导体的电流主要是由库珀对组成的，而库珀对的形成正是通过电子对的量子隧穿实现的。
其次，量子隧穿效应还使得超导体具有零电阻的特性。
通过量子隧穿效应，电子在超导体中可以自由穿越，从而避免了能量的损耗和电阻的产生。
磁通量量化是另一个超导体的重要现象。
它是指当超导体中穿过的磁通量达到一定数目时，超导体内部的电荷和电流组织呈现出微观稳定的结构，形成磁通量量子化现象。
这个稳定的结构通常表现为磁通量在超导体中的分布呈现出周期性的特征。
磁通量量化在超导体中的存在与量子力学的波动性质有关。
当磁通量量化发生时，超导体内部的电子状态组织呈现出类似于波的干涉现象。
通过精确的实验测量，可以观察到不同能级的超导体样品在外部磁场下，磁通量量子化现象的出现。
磁通量量化不仅仅是超导体的一种现象，还具有重要的应用价值。
例如，在超导量子干涉仪中，利用磁通量量化现象可以实现对微小磁场的非常精确的测量。
此外，在量子计算和量子通信领域，也可以利用超导体中的磁通量量化现象来实现对量子信息的传输和处理。
总结起来，超导体的量子隧穿效应和磁通量量化是超导体中两个重要的现象。
量子隧穿效应是超导电流和零电阻的基础，而磁通量量化则是超导体中微观稳定结构的呈现和精确测量的基础。
研究超导体中的磁通量量子
研究超导体中的磁通量量子超导体是一种材料，在极低温下能够完全消除电阻。
在超导体中，电子会以电子对的形式存在，称为库珀对。
当电子以库珀对的形式流动时，它们不会受到碰撞或散射的影响，因此能够自由地流动而不产生电阻。
然而，超导体中的电流流动并不完全像普通金属中的电流那样简单。
事实上，当电流通过超导体时，它会产生一种微小的轴向磁场，称为磁通量。
磁通量量子是对这种微小磁场的量子描述，它在超导体的磁通量变化中起着重要作用。
磁通量量子的概念最早由荷兰物理学家维尔纳·海森堡提出。
他研究了磁场对于原子中电子轨道运动的影响，并将这一现象扩展到超导体的电子库珀对上。
海森堡认为，超导体中的磁通量是以一个固定的单位量子增量的形式存在的。
这个单位磁通量量子的大小被称为磁通量量子常数，通常用符号Φ_0表示。
磁通量量子常数的值约为2.07 × 10^-15特斯拉·米^2。
它是一个基本常数，与超导体的性质以及外加磁场的强度和方向无关。
研究超导体中的磁通量量子的一个重要方向是理解它在材料的物理性质中的作用。
研究人员发现，当超导体被外加磁场穿过时，这个磁通量量子会对超导电流的传输产生重要影响。
在一个理想情况下，超导体中的电流会形成闭合的环路，而磁通量量子会穿过这个环路。
这样，磁通量量子会引发一种称为磁通量量子涡旋（fluxoid）的现象，它是超导体中的一种特殊磁通量结构。
磁通量量子涡旋具有稳定性，并具有磁通量量子的整数倍数量。
这些涡旋固定在超导体中，并通过影响库珀对的流动来维持磁通量的稳定。
研究人员通过实验观测到了这些磁通量量子涡旋，并发现它们具有非常特殊的性质和行为。
除了在超导体中观察到的磁通量量子涡旋，研究人员还利用磁通量量子来探索其他领域的物理现象。
例如，在凝聚态物理领域中，磁通量量子被用于研究拓扑绝缘体的性质。
拓扑绝缘体是一种特殊的材料，在其表面或边缘可以存在特殊的导电模式。
通过引入磁场和磁通量量子，研究人员可以观察到拓扑绝缘体中的纸片和边缘态。
量子隧穿效应 宏观
量子隧穿效应宏观简介量子隧穿效应是一种与经典物理学中的直觉相悖的现象，它描述的是微观量子粒子能够在经典物理学预期它们无法通过的势垒中传播的现象。
通常情况下，根据经典物理学的原理，只有当粒子具有足够大的能量时，才能克服势垒并通过。
然而，量子隧穿效应表明，即使在能量低于势垒高度的情况下，量子粒子仍然能够穿越势垒并在另一侧被探测到。
本文将从宏观角度探讨量子隧穿效应，并深入了解其原理、应用和实验观测。
我们将首先介绍量子隧穿效应的基本概念和原理，然后探讨其在宏观尺度下的应用和影响。
最后，我们将介绍一些相关的实验观测，以验证量子隧穿效应在宏观尺度上的存在。
基本概念和原理量子隧穿效应是量子力学的核心概念之一，它基于量子粒子具备波粒二象性的特性。
根据量子力学的波动性，粒子不仅可以表现为点状粒子，还可以表现为波动。
在经典物理学中，当粒子面临一个势垒时，只有当粒子的能量超过势垒的高度时，才能穿越势垒。
然而，在量子力学中，粒子被描述为波动，它们的波函数可以在空间中存在非零概率。
这意味着，即使在经典物理学中被视为无法通过的势垒中，量子粒子也有一定概率穿越势垒的能力。
根据量子力学的原理，量子粒子的波函数可以在势垒的两侧出现。
当波函数遇到势垒时，一部分波函数被反射，一部分波函数被透射。
对于高势垒和短波长的波函数来说，反射概率较高，透射概率较低；对于低势垒和长波长的波函数来说，反射概率较低，透射概率较高。
当势垒高度无穷大时，波函数完全被反射，没有任何透射；当势垒高度为零时，波函数完全被透射，没有任何反射。
对于介于高度无穷大和零之间的势垒，透射和反射概率将根据其具体高度和波长进行变化。
量子隧穿效应的出现可以通过波函数在势垒两侧的概率分布解释。
量子粒子的波函数不会突然在势垒的一侧消失，而是以指数衰减的方式延伸到势垒的禁区内。
这意味着，虽然在大多数情况下波函数的幅度很小，但仍有一定概率存在于禁区内。
因此，即使在经典物理学中被认为无法通过的势垒内，量子粒子仍有一定的概率被发现。
空穴超导体中的量子隧穿效应
空穴超导体中的量子隧穿效应量子隧穿效应是一种与经典物理学相悖的现象，它主要在微观尺度上起作用。
在本文中，我们将探讨空穴超导体中的量子隧穿效应。
1. 空穴超导体的定义与特性空穴超导体是指在超导态中存在着电子的反粒子形式——空穴。
在正常金属中，电子的能量带存在一些未被填满的能级，这些未被填满的能级可以看作是空穴。
当金属处于超导态时，这些空穴可以形成库珀对，并且从而导致超导现象的产生。
2. 量子隧穿效应的基本原理量子隧穿效应是指粒子在经典力学中无法越过一个势垒的情况下，通过量子力学的特殊规律，发生了概率性的穿越。
在空穴超导体中，电子与空穴之间存在着能量差异，造成了一个势垒。
根据量子隧穿现象的基本原理，电子可以有一定的概率从势垒的一侧穿越到另一侧，从而实现了电流的传输。
3. 空穴超导体中的量子隧穿效应应用空穴超导体中的量子隧穿效应在实际应用中发挥着重要作用。
以下是其中几个常见的应用场景：3.1 超导量子干涉器量子干涉现象是量子力学中的基本现象之一，它利用粒子的波动性质来观察干涉条纹等现象。
在空穴超导体中，利用量子隧穿效应，可以构建出超导量子干涉器，通过控制电子或空穴的行为，实现干涉现象的观察和应用。
3.2 量子电路空穴超导体中的量子隧穿效应还可以用于构建量子电路。
量子电路是一种利用量子比特进行信息处理的技术，而量子隧穿效应可以用于实现量子比特之间的相互作用和信息传递，为量子计算和通信提供了基础。
3.3 超导量子传感器利用空穴超导体中的量子隧穿效应，可以制造出高灵敏度的传感器。
这些传感器可以检测微小的变化，例如电场、磁场等，因而在科研和工程中得到了广泛应用，如磁共振成像、精密测量等领域。
4. 空穴超导体中的量子隧穿效应研究进展随着科学技术的发展，对于空穴超导体中的量子隧穿效应的研究也在不断取得新的进展。
科学家们进一步深入理解量子隧穿现象的物理机制，提出了更加精确的理论模型，并通过实验验证了这些理论的正确性。
【国家自然科学基金】_量子化条件_基金支持热词逐年推荐_【万方软件创新助手】_20140802
科研热词 驻波 非绝热消除 铜(ⅱ)配合物 量子物理 量子化条件 量子光学 量子-经典对应 边频量子关联 谐振子 真空拉比分裂应用 物理学家 氢原子模型 来华 晶体结构 无线多媒体传感器网络 奥格.玻尔 图像编码 分数角动量 任意子 从头计算 jpeg2000 2,3,4,5-四氟苯甲酸 2,2'-联吡啶
推荐指数 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
2009年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
科研热词 非形状不变势 铁(ⅱ)配合物 量子计算 量子密钥分发 量子化条件 量子化学计算 量子 超导量子干涉器件 超对称量子力学 自旋极化 能谱关系 耗散 约瑟夫森结 磁通量子比特 磁通噪声 散粒噪声 散射矩阵 宏观量子现象 多输入多输出 吡嗪 分析转移矩阵方法 共振隧穿 光子场的量子化 schrodinger方程 rashba自旋轨道耦合
推荐指数 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
2010年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
科研热词 推荐指数 非旋波近似 1 阻尼标度 1 量子混沌 1 量子化条件 1 超导量子干涉仪 1 超对称 1 自然性法则 1 磁单极子 1 相位协变量子克隆 1 环 1 本征能谱 1 指数余弦库仑屏蔽势 1 拉曼转换 1 康托环 1 密度泛函理论.相互作用能 1 命名 1 可燃冰 1 单粒子相干 1 动力学遂穿 1 分析转移矩阵方法 1 mp2 1 dicke模型 1 "大沙漠"区 1
超导量子比特的实现与控制
超导量子比特的实现与控制超导量子比特是量子计算中的基本单元，其实现与控制对于开发下一代量子计算和信息处理技术具有重要意义。
本文将探讨超导量子比特的实现原理、控制方法以及相关的研究进展。
一、超导量子比特的实现原理超导量子比特是利用超导材料的量子效应实现的。
在超导材料中，电子可以以配对的方式运动，形成所谓的“库珀对”。
超导材料的量子效应使得库珀对可以在材料中自由行走，可以被精确地操控和测量。
通过构造特定的超导电路，可以形成超导量子比特。
二、超导量子比特的实验实现目前，实验室中常用的超导量子比特实现方案主要有两种：超导量子干涉器和超导量子隧道结。
超导量子干涉器是一种基于超导量子限制原理的实现方案。
它利用超导线圈和超导纳米电子仪器来实现量子比特的控制和测量。
超导线圈用于控制量子比特的电荷和磁通，超导纳米电子仪器则用于对量子比特的测量和读出。
超导量子隧道结是另一种常用的超导量子比特实现方案。
它利用超导材料中的隧道效应来实现量子比特的操控和测量。
通过将两个超导电极之间夹入超薄的隧道隔离层，电子可以在超导材料中通过隧道效应进行跃迁，形成量子比特。
超导量子隧道结具有结构简单、制备容易等优点。
三、超导量子比特的控制方法超导量子比特的控制主要包括量子比特的初始化、操作和测量。
量子比特的初始化是指将量子比特从经典态转变为量子态的过程。
在超导量子比特中，常用的初始化方法是利用低温和外界的微波脉冲来实现。
量子比特的操作是指对量子比特的操控和演化过程，常用的操作方法包括单比特门和双比特门。
单比特门是对单个量子比特进行操作，常用的操作方式有旋转门和相位门。
双比特门是同时对两个量子比特进行操作，常用的操作方式有CNOT门和SWAP门。
量子比特的测量是指对量子比特进行状态检测的过程。
超导量子比特的测量通常通过信号读取线和谐振腔来实现，通过测量微波信号的幅度和相位来对量子比特的状态进行判断。
四、超导量子比特的研究进展近年来，超导量子比特的研究取得了许多重要的进展。
量子隧穿效应在量子计算中的作用是什么
量子隧穿效应在量子计算中的作用是什么在当今科技飞速发展的时代，量子计算作为一项前沿领域，正逐渐展现出其巨大的潜力和影响力。
而在量子计算的众多神秘现象和原理中，量子隧穿效应无疑扮演着至关重要的角色。
要理解量子隧穿效应在量子计算中的作用，首先得明白什么是量子隧穿效应。
在经典物理学中，如果一个粒子要越过一个能量势垒，它必须具有足够的能量才能克服这个势垒。
但在量子世界里，情况却截然不同。
即使粒子的能量低于势垒的能量，它仍有一定的概率能够“穿越”这个势垒，就好像在山中挖了一条隧道，粒子直接从隧道中穿过去了，这就是量子隧穿效应。
那么，这种看似神奇的现象是如何与量子计算产生关联的呢？在量子计算中，信息的存储和处理是通过量子比特（qubit）来实现的。
与传统的二进制比特只能处于 0 或 1 的状态不同，量子比特可以处于 0 和 1 的叠加态。
而量子隧穿效应在维持和操控这些量子比特的状态中发挥着关键作用。
比如说，在某些量子计算的物理实现方案中，例如基于约瑟夫森结的超导量子比特，量子隧穿效应直接参与了量子比特状态的形成和变化。
通过巧妙地设计和控制势垒的高度和宽度，可以调节量子隧穿的概率，从而实现对量子比特状态的精确操控。
此外，量子隧穿效应还为量子计算中的量子门操作提供了重要的基础。
量子门是量子计算中的基本操作单元，类似于传统计算中的逻辑门。
通过利用量子隧穿效应，可以实现高效、快速的量子门操作，从而完成复杂的量子计算任务。
不仅如此，量子隧穿效应还在提高量子计算的稳定性和可靠性方面有着不可忽视的作用。
由于量子系统对环境的干扰非常敏感，容易导致量子比特的退相干，从而影响计算结果的准确性。
而量子隧穿效应可以帮助减少这种干扰的影响，增强量子系统的稳定性。
具体来说，通过合理地利用量子隧穿效应，可以使量子比特在一定程度上免受外界噪声和干扰的影响，保持其量子特性。
这就好比在波涛汹涌的大海中为量子比特打造了一个相对平静的港湾，让它们能够稳定地工作。
微观世界中的量子隧穿效应有何应用
微观世界中的量子隧穿效应有何应用关键信息项：1、量子隧穿效应的定义及原理2、量子隧穿效应在半导体器件中的应用3、量子隧穿效应在扫描隧道显微镜中的应用4、量子隧穿效应在核聚变中的应用5、量子隧穿效应在量子计算中的应用6、量子隧穿效应应用所面临的挑战与限制1、量子隧穿效应的定义及原理11 量子隧穿效应是一种微观粒子能够穿越看似无法逾越的能量势垒的现象。
在经典物理学中，如果一个粒子的能量低于势垒的高度，它将无法穿越。
然而，在量子力学的框架下，由于粒子具有波动性，存在一定的概率能够穿透势垒。
111 这种效应的发生基于量子力学的不确定性原理。
粒子的位置和动量不能同时被精确确定，这使得粒子有一定的概率出现在势垒的另一侧。
112 量子隧穿效应的概率与势垒的高度、宽度以及粒子的能量等因素密切相关。
2、量子隧穿效应在半导体器件中的应用21 隧道二极管是最早利用量子隧穿效应的半导体器件之一。
它利用了重掺杂半导体形成的窄势垒，实现了快速的电流电压特性。
211 隧道二极管具有低噪声、高速开关等优点，在高频通信和微波领域有广泛的应用。
22 金属氧化物半导体场效应晶体管（MOSFET）的工作也涉及到量子隧穿效应。
随着器件尺寸的不断缩小，栅极氧化层的厚度逐渐减小到原子尺度，量子隧穿电流成为影响器件性能和可靠性的重要因素。
221 为了抑制量子隧穿电流，研究人员不断探索新的材料和结构，以提高半导体器件的性能。
3、量子隧穿效应在扫描隧道显微镜中的应用31 扫描隧道显微镜（STM）是基于量子隧穿效应的一种强大的表面分析工具。
311 当一个尖锐的金属探针靠近样品表面时，电子可以通过量子隧穿从探针隧穿到样品或从样品隧穿到探针。
312 通过测量隧穿电流的大小和变化，可以获得样品表面的原子级形貌和电子结构信息。
32 STM 在材料科学、物理学、化学等领域发挥了重要作用，帮助人们深入了解表面物理和化学过程。
4、量子隧穿效应在核聚变中的应用41 在核聚变反应中，氢原子核需要克服库仑势垒才能发生融合。
量子隧穿现象及其应用
量子隧穿现象及其应用引言量子隧穿是一种奇特而神秘的现象，它违背了经典物理学的常规思维，却在量子领域中扮演着重要的角色。
本文将探讨量子隧穿现象的基本原理，并介绍一些与其相关的应用。
量子隧穿的基本原理量子隧穿是指量子粒子在经典力学中无法跨越的势垒时，通过量子力学的方式穿越势垒的现象。
在经典物理学中，粒子需要具备足够的能量才能克服势垒，但在量子世界中，粒子的行为受到波粒二象性的影响，使得它们可以以概率的形式穿越势垒。
量子隧穿现象的发现可以追溯到20世纪初。
当时，科学家们发现一些粒子在经典力学下无法通过势垒，但在实验中却能够观察到它们的存在。
这一发现引发了对量子隧穿现象的深入研究。
量子隧穿的应用1. 扫描隧道显微镜扫描隧道显微镜（Scanning Tunneling Microscopy，STM）是一种利用量子隧穿现象的仪器。
它通过在样品表面和探针之间施加电压，利用电子的隧穿效应来感测样品表面的形貌和电子结构。
STM的分辨率可以达到原子级别，因此在材料科学和纳米技术领域有着广泛的应用。
2. 量子隧穿复合量子隧穿复合是一种利用量子隧穿现象实现的能量转移过程。
在半导体器件中，电子和空穴可以通过量子隧穿的方式相互穿越势垒，从而发生复合反应。
这种复合反应可以产生光子，实现能量的转换和传输。
量子隧穿复合在光电子学和光伏领域中有着重要的应用。
3. 量子计算量子计算是利用量子隧穿现象来进行计算的一种新兴计算模式。
传统的计算机使用二进制位（0和1）来表示信息，而量子计算机则利用量子比特（Qubit）来表示信息。
量子比特可以处于多个状态的叠加态，通过量子隧穿现象，可以实现并行计算和量子纠缠等特性，大大提高了计算速度和效率。
4. 量子隧穿输运量子隧穿输运是一种利用量子隧穿现象实现的电子输运过程。
在纳米尺度的器件中，由于量子隧穿的存在，电子可以以概率的形式穿越势垒，从而实现电流的传输。
这种量子隧穿输运在纳米电子学和量子器件中有着重要的应用。
量子隧穿及其应用
量子隧穿及其应用量子隧穿是一种量子力学现象，描述了粒子能够以无视经典力学限制的方式通过势垒的能量壁垒。
本文将对量子隧穿现象进行详细介绍，并探讨其在科学与技术领域中的应用。
一、量子隧穿概述量子隧穿是指粒子能够越过被势垒阻挡的情况，即使根据经典物理学理论，粒子没有足够的能量来突破势垒。
它是一种典型的量子现象，在微观尺度下被广泛研究和应用。
二、量子隧穿理论1. 波函数描述根据量子力学，粒子的运动可以用波函数来描述。
在势垒中，波函数的传播是受到势能的限制的，但量子隧穿现象表明，波函数可以在一定概率下穿过势垒。
2. 势垒宽度和高度量子隧穿的概率与势垒的宽度和高度有关。
当势垒很宽很高时，量子隧穿的概率较低；而当势垒较窄较低时，量子隧穿的概率较高。
3. 波函数振幅波函数在势垒两侧的振幅比例也是影响量子隧穿的因素之一。
波函数在势垒两侧的振幅差越大，量子隧穿现象越明显。
三、量子隧穿的应用1. 扫描隧道显微镜扫描隧道显微镜（Scanning Tunneling Microscope，简称STM）利用量子隧穿效应实现了高分辨率的原子级成像。
通过导电探针与表面的隧道电流，可以获取样品表面的信息。
STM在材料科学、表面物理学等领域有着广泛的应用。
2. 量子力学器件量子隧穿效应被广泛应用于量子力学器件的设计和制造中。
例如，量子隧穿二极管（Tunneling Diode）利用隧穿效应实现了高速、低功耗的电子器件，广泛应用于电子通信、计算机等领域。
3. 核反应与核聚变核聚变是一种利用量子隧穿现象实现高温、高压下核反应的方式。
通过在高温等离子体中加热和压缩氢同位素，使质子克服库仑斥力的限制，实现质子间的量子隧穿碰撞，从而产生核聚变反应。
4. 量子计算与量子通信量子隧穿现象在量子计算和量子通信中也扮演着重要角色。
量子比特可通过隧穿现象在量子比特之间传递信息，实现量子纠缠和量子隐形传态等量子通信和计算的功能。
四、结论通过对量子隧穿现象的介绍和应用的探讨，我们可以看到量子隧穿在科学与技术领域中具有广泛的应用前景。
超导电子学中的量子隧穿效应
超导电子学中的量子隧穿效应超导电子学是研究超导现象及其在器件中应用的学科领域。
在超导电子学中，量子隧穿效应是一种重要的现象，它对超导体的电性能产生显著影响。
本文将探讨量子隧穿效应在超导电子学中的作用及其潜在应用。
量子隧穿效应是一种量子力学现象，描述了粒子在经典力学限制下无法穿越的势垒时，以概率的形式穿越该势垒的现象。
超导电子学中，量子隧穿效应发生在超导电流通过两个超导体之间的细隙时。
在超导体中，电子在能级结构中形成库珀对，当超导电流通过两个能级不同的超导体时，库珀对会通过量子隧穿效应在两个超导体之间转移。
量子隧穿效应在超导电子学中具有重要影响。
首先，通过量子隧穿效应，超导电流可以在两个不同能级的超导体之间传输，打破了经典物理学中电流必须在电导体内传导的限制。
这使得超导电路可以在更复杂的结构中实现，提高了超导电路的灵活性和可扩展性。
其次，量子隧穿效应能够显著降低超导电路的电阻。
在经典超导体中，电子会因为和杂质散射而导致电阻的出现。
然而，通过量子隧穿效应，电子可以在不受散射限制的情况下通过两个超导体之间的细隙，从而减少了电阻。
这使得超导电路具有更高的电流承受能力和更低的能耗。
此外，量子隧穿效应也能够提高超导器件的性能。
在超导量子比特中，量子隧穿效应可以用来实现超导阻抗匹配，使得能量可以高效地传输到量子比特之间，并减少噪声和误差的影响。
因此，在超导量子比特的研究中，对量子隧穿效应的深入理解和利用是十分重要的。
除了上述应用，量子隧穿效应还可以在超导导体中实现磁通量子隧穿。
超导体在外加磁场作用下会发生磁通量子化现象，即磁通量在超导体中只能以整数倍的量子进行传输。
通过引入量子隧穿效应，可以在超导体中实现磁通量子的非整数倍传输，从而打开了新的超导电子学应用领域。
综上所述，量子隧穿效应在超导电子学中具有重要作用。
通过量子隧穿效应，超导电路的结构更加灵活，电阻更低，性能更好。
同时，量子隧穿效应在超导量子比特和磁通量子化等方面也有广泛应用。
量子隧穿在量子机器学习中有何应用
量子隧穿在量子机器学习中有何应用在当今科技飞速发展的时代，量子计算和机器学习无疑是两个备受瞩目的领域。
当这两者相互交融，便催生出了量子机器学习这一前沿的研究方向。
而在量子机器学习中，量子隧穿这一独特的量子现象正发挥着不可忽视的作用。
要理解量子隧穿在量子机器学习中的应用，首先得明白什么是量子隧穿。
在经典物理学中，如果一个粒子的能量低于一个势垒的高度，那么它是无法穿越这个势垒的。
但在量子世界中，情况却截然不同。
即使粒子的能量低于势垒高度，仍有一定的概率“隧穿”过去，这种神奇的现象就是量子隧穿。
那么，量子隧穿是如何与量子机器学习产生联系的呢？一个关键的方面在于量子计算中的量子比特（qubit）。
量子比特可以处于多个状态的叠加态，而这种叠加态的特性使得量子计算能够同时处理大量的信息。
在某些量子机器学习算法中，量子隧穿现象被巧妙地利用来实现量子比特状态的转变和信息的处理。
比如说，在量子退火算法中，量子隧穿有助于在复杂的能量景观中找到最优解。
想象一下，一个问题的解空间就像是一个充满高低起伏的地形，而我们要找到这个地形中的最低点，也就是最优解。
传统的计算方法可能会陷入局部最优解，就像在山谷中迷路一样。
而量子退火算法利用量子隧穿，使得量子比特能够跨越能量势垒，更有可能探索到全局最优解。
量子隧穿还在量子神经网络中发挥着重要作用。
量子神经网络是一种基于量子计算原理构建的神经网络模型。
在训练量子神经网络时，量子隧穿可以帮助调整量子比特之间的相互作用，从而优化网络的性能。
通过量子隧穿，量子神经网络能够以不同于传统神经网络的方式处理和学习数据，为解决复杂的机器学习问题提供了新的途径。
此外，量子隧穿在量子支持向量机（Quantum Support Vector Machine，QSVM）中也有应用。
QSVM 是将量子计算与支持向量机算法相结合的一种方法。
量子隧穿可以影响量子态的演化，从而改变数据的分类边界，提高分类的准确性和效率。
量子隧穿效应及其应用
量子隧穿效应及其应用量子隧穿效应是量子力学中的一个重要现象，它描述了微观粒子在经典力学中无法实现的穿越势垒的行为。
在经典物理学中，当一个粒子遇到一个高于其能量的势垒时，它将被完全反射。
然而，在量子力学中，粒子具有波粒二象性，因此存在一定的概率穿越势垒，即量子隧穿效应。
量子隧穿效应的基本原理是根据海森堡不确定性原理，粒子的位置和动量不能同时确定。
当粒子遇到势垒时，其位置被限制在势垒内，但其动量可以超过势垒所允许的范围。
因此，即使粒子的能量低于势垒的高度，它仍有一定的概率穿越势垒。
量子隧穿效应在许多领域都有重要的应用。
以下将介绍几个典型的应用。
1. 扫描隧道显微镜扫描隧道显微镜（Scanning Tunneling Microscope，STM）是一种利用量子隧穿效应来观察物质表面的仪器。
STM通过在样品表面和探针之间施加电压，利用量子隧穿电流来测量样品表面的形貌和电子结构。
由于量子隧穿效应的存在，STM可以实现纳米级别的分辨率，成为研究表面物理和纳米科学的重要工具。
2. 核聚变反应核聚变是一种将轻元素聚变成重元素的核反应。
在核聚变反应中，两个原子核需要克服库仑势垒才能靠近足够近以发生核反应。
由于量子隧穿效应，即使两个原子核的能量低于库仑势垒的高度，它们仍有一定的概率穿越势垒并发生核反应。
因此，量子隧穿效应在核聚变反应中起到了重要的作用。
3. 量子隧穿二极管量子隧穿二极管是一种利用量子隧穿效应来实现电流的高效传输的器件。
在传统的二极管中，电流只能在正向偏置时流动，而在反向偏置时会被完全阻断。
而在量子隧穿二极管中，由于量子隧穿效应的存在，即使在反向偏置时，电流仍有一定的概率通过势垒隧穿而流动，从而实现了电流的高效传输。
4. 量子计算量子计算是一种利用量子力学中的量子叠加和量子隧穿效应来进行计算的新型计算方法。
由于量子隧穿效应的存在，量子比特可以在不同状态之间进行叠加，并且可以通过量子隧穿效应在不同位置之间传输信息。
超导体的磁通量量子化现象研究
超导体的磁通量量子化现象研究超导体作为一种特殊的物质，具有完全消除电阻的特性，在电子学、能源传输等领域具有重要应用。
超导体磁通量量子化现象是超导体研究中的重要课题，本文将对超导体的磁通量量子化现象进行研究。
一、磁通量量子化现象的概念与发现磁通量量子化现象是指在超导体中，磁通量的取值只能是磁通量子的整数倍，即Φ = nΦ0（n为整数，Φ0为磁通量量子）的现象。
这一现象最早由德国物理学家Meissner和Ochsenfeld于1933年在超导体中发现。
二、磁通量量子化的理论解释磁通量量子化现象的理论解释基于Josephson效应和量子力学的原理。
Josephson效应指的是两个超导体之间可以通过一个非超导体隔层实现超导电流的现象。
当超导体中的自由电子通过这个非超导体隔层传递时，电子会在隧穿过程中发生干涉，从而引起超导电流的量子化。
量子力学的原理解释了超导电流的稳定性和磁通量量子的特性。
三、磁通量量子化的实验研究为了验证磁通量量子化现象，科学家们进行了一系列的实验研究。
其中，最具代表性的实验是通过超导环的磁通量测量。
超导环是一种由超导材料制成的环状结构，通过对超导环施加外磁场并测量内部的磁通量，可以观察到磁通量量子化的现象。
四、磁通量量子化现象的应用磁通量量子化现象是超导电子学和量子信息领域的重要基础。
在超导量子比特的设计与实现中，磁通量量子化现象被广泛应用，可以实现超导量子比特之间的相干耦合和量子操作。
总结：超导体的磁通量量子化现象是超导体研究中的重要课题，它的发现和理论解释为超导电子学和量子信息的发展奠定了基础。
实验结果证实了磁通量量子化现象的存在，并且这一现象也被成功应用于超导量子比特的设计与实现中。
未来，随着超导体和量子技术的不断发展，磁通量量子化现象将在更广泛的领域发挥重要作用。
高温超导体中磁通涡旋的量子隧道效应——TlBaCaCuO化合物磁弛豫的实验研究
高温超导体中磁通涡旋的量子隧道效应——TlBaCaCuO化合
物磁弛豫的实验研究
张西祥;白海力;A.Garcia;姜恩永;T.Tejada
【期刊名称】《物理学进展》
【年(卷),期】1996(16)2
【摘要】本文报道了ＴｌＢａＣａＣｕＯ超导体（２２１２，２２２３单相，多晶及薄膜材料）中磁弛豫现象的实验结果。
从实验上证实了通量运动由热激活到非热激活机制的转变。
实验中得到的与温度无关的磁弛豫速率与由通量运动量子隧道效应理论计算结果相一致。
【总页数】14页(P215-228)
【关键词】高温;超导体;量子隧道效应;TBCCO;磁弛豫
【作者】张西祥;白海力;A.Garcia;姜恩永;T.Tejada
【作者单位】
【正文语种】中文
【中图分类】O511.1;TM263
【相关文献】
1.高温超导体中激激活的磁通运动和磁通线量子隧道效应 [J], Gries.,R
2.非平衡辐射响应与准二维高温超导体系的磁通涡旋激发 [J], 徐克西
3.高温超导体中磁通涡旋薄饼运动的实验证明 [J], 王唯先;张裕恒
4.高温超导体不同几何形状样品的磁通守恒和定场弛豫方程 [J], 王峰;单磊;唐玉立;
徐小农;金新;林长净
5.高温超导体Josephson阵列在磁场中的微波响应与磁通涡旋激发 [J], 殷之义;肖胜;徐克西
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超导磁通量子比特中的光子辅助隧穿孙国柱1，王轶文2，丛山桦1，曹俊宇1，陈健1，康琳 1，许伟伟 1，于扬2，吴培亨1（1、南京大学电子科学与工程系超导电子学研究所，南京 210093）（2、南京大学物理系固体微结构国家实验室，南京 210093）摘 要: 在极低温的条件下（T=20 mK ），我们对Nb/AlOx/Nb 构建的超导磁通量子比特进行微波辐照，观察到了光子辅助隧穿。
光子辅助隧穿的现象和共振隧穿有着很好的对应关系，证实了超导磁通量子比特中的量子化能级。
改变微波功率，我们进一步得到了多光子作用下的光子辅助隧穿。
关键词: 超导量子比特；光子辅助隧穿；共振隧穿 中图法分类号：O511+.91、引言量子计算以量子力学为基础，利用量子力学的一些独特性质，例如纠缠、并行计算等，再结合量子算法，可以解决许多经典计算无法解决的问题，例如大数质因子分解等。
同时还可以用来研究量子态的演化。
由于其在理论研究和实际应用上的巨大潜力，量子计算引起了国内外众多研究小组的兴趣，成为目前前沿研究的热点之一[1-3]。
量子计算和经典计算也有着相同之处，若要解决具体实际的问题，除了需要有效的算法之外，还需要真正的实体。
对应于经典计算的比特位，量子计算中使用量子比特位。
实现量子比特的物理载体有核磁共振、离子阱、量子点、超导结等等。
超导量子比特是一种固态电路，有着较为成熟的设计和制备工艺，易于集成和拓展，并且通过电路设计可以原位调控相关参数，改变其量子特性。
由于其上述的优点，相对于其他的物理载体而言，超导量子比特是最具潜力的量子比特载体。
目前，超导量子比特有以下几种形式[4-9]：相位量子比特、电荷量子比特和磁通量子比特。
在我们的实验中，采用了RF-SQUID 类型的磁通量子比特[6,10,11]作为研究的对象。
图1（a ）给出的是RF-SQUID 的结构模型，是在一个超导材料构成的环中插入一个Josephson 结而构成的。
整个系统的哈密顿量可以写成：1本课题得到高等学校博士学科点专项科研基金（项目编号：20040284033）的资助。
(a) (b) 图1(a)RF-SQUID 结构示意图；（b ）对称双势阱的势能曲线)(ΦU )(22Φ+=U C QH ⎥⎥⎦⎤⎢⎢⎣⎡ΦΦ−⎟⎟⎠⎞⎜⎜⎝⎛ΦΦ−Φ=Φ)2cos()(221)(020πβπLq f U U其中，Q 为电荷量，C 为结电容，)(ΦU 为势能，L U 2204πΦ=，02Φ=c L LI πβ，L 为环路的电感，qf Φ为环中外加的磁场，0Φ是磁通量子，Φ是与Josephson 结两端的相位差ϕ相对应的磁场，即02Φ=Φπϕ。
当021Φ=Φq f ，L β取适当值的时候，)(ΦU 呈现出对称的双势阱（图1（b ））。
可以将Φ的运动比成一个粒子在双势阱中的运动。
在热噪声等外界噪声相当低的情况下，粒子在势阱中的能级是量子化的，并且，在中间的势垒高度有限时，左右势阱中的能级相互影响，出现能级分裂，在能谱上出现免交叉现象[6]。
由于势阱中能级的量子化，并且粒子可以在较高能级时隧穿过势垒进入另外一个势阱，所以，当外加的微波频率和能级差相对应时，就会把粒子从低能级打到高能级，在高能级上，粒子将更容易隧穿到对面势阱。
只要我们能够区分粒子在双势阱的哪个势阱中，就可以验证上述量子过程。
为了区分粒子的位置，我们使用DC-SQUID 作为信号检测器。
由于粒子在左边势阱和右边势阱所代表的超导环中的环流是相反的，因此，该环流所产生的磁场也是相反的，而DC-SQUID 的临界电流对磁场非常的敏感，因此，DC-SQUID 的临界电流的变化，包含了磁场的信息，即环流的方向，进而反映了粒子位置的信息。
2、实验图2（a ）给出了我们的样品的结构示意图，我们用一个类似DC-SQUID 结构的双结替代了单个结，这样我们可以通过线圈1调节磁场来调节等效单结的临界电流，从而可以原位的调节双势阱中势垒的高度。
其中，线圈2是给DC-SQUID 作磁场偏置CJJfΦ，可以让其工作在灵敏度高的位置；线圈3是给RF-SQUID 即量子比特作磁场偏置qf Φ。
RF-SQUID 设计成梯度计的结构，这样可以降低外界无用磁场的干扰。
线圈4是用来加微波辐照的。
图2（b ）给出了测量的时序图。
在合适的CJJf Φ即保证DC-SQUID 有很好的分辨率，给DC-SQUID 偏置一定的电流，外加一定功率（Power ）和频率（f ）的微波辐照，以1m 0Φ的步进改变qf Φ，在每一个qf Φ下，在一段时间内，测量DC-SQUID 的电压从0电压跳变到有限电压的次数。
由于当粒子在右边势阱时对应的环流产生的磁场不会让DC-SQUID 发生电压跳变，而当粒子在左边势阱时，其对应的环流产生的磁场将会让DC-SQUID 发生电压跳变，这样，通过固定时间内的对跳变次数的统计，就可以得到粒子在左或右势阱的信息。
测量样品中的Josepshon 结为Nb/AlO x /Nb 。
测量在Oxford Kelvinox MX400稀释制冷机上进行，工作温度为20 mK 。
测量系统的具体介绍请参见文献[12]。
3、结果和讨论（a ） （b ）图2. （a ）样品结构示意图；（b ）测量时序图 2134图3（a ）中红圆点组成的曲线，代表的是在没有微波辐照时，测量得到的跳变次数和qfΦ的关系，跳变次数低代表粒子在右边势阱或者环流为逆时针，跳变次数高则代表粒子在左边势阱或者环流为顺时针。
图3（a ）中黑方块组成的曲线，代表的是在微波频率f ＝7.0 GHz 时，得到的跳变次数和qf Φ的关系曲线，可以看到，在小于20Φ的某个qf Φ处，出现了一个峰，而在关于20Φ对称的另一边出现了一个谷。
形成这一现象的原因正如前面所述：改变qf Φ相当于改变了每个势阱中能级的位置和间隔，当能级的间隔和微波的频率合拍时，粒子将被激发到高的能级，然后从高的能级隧穿到对面的势阱中，从而在对应的位置形成了峰或者谷。
这样，我们连续的改变微波频率f ，测量跳变次数和q f Φ的关系，从中获得峰、谷位置对应的qf Φ，然后绘制f 和qf Φ的曲线，就可以知道系统的能谱信息。
图3（b ）给出了测量得到的结果，其中黑点是实验测量到的结果，红线是根据系统的哈密顿量和样品的参数计算得到的理论值，两者较好的符合。
我们仔细研究了f ＝16.3 GHz 时，微波作用下导致的光子辅助隧穿效应。
图4（a ）是该微波频率下的一定微波功率时，测量得到的跳变次数和qf Φ的关系曲线，相比于图3（a ），我们发现，曲线中出现了多组的峰和谷。
计算对应的能谱图，得到图4（b ），图中的坐标为图4(a)没有微波(黑方块)和有微波（16.3GHz ，空心圆点）作用下的跳变次数和q f Φ的曲线；（b ）理论计算得到的能谱；（c ）光子辅助隧穿和共振隧穿对应关系；（d ）光子辅助隧穿随微波功率的变化 (d))(0ΦΦq f(b)(c)(a) P3P2 D2D3P1D1图3(a)没有微波时的跳变次数和q f Φ关系曲线（红圆点）和在f ＝7.0 GHz 微波辐照下的跳变次数和q fΦ关系曲线（黑方块）；（b ）能谱图 (a)(b)发生跃迁处的磁通（Φ0）和所需的微波频率（GHz）,可以知道，图4（a）中的P2和D2是粒子在微波作用下从基态到第一激发态的跃迁，是单光子过程，而P3和D3是粒子在微波作用下从基态到第二激发态的跃迁，即是双光子过程。
至于P1和D1的成因，我们还在进一步的探讨中。
微波作用下的单光子和多光子辅助隧穿，还和通过制备系统的初态来实现的宏观共振隧穿相一致，图4（c）给出了两者之间的对应关系，进一步验证了势阱中的能级量子化和粒子在左右势阱隧穿的量子现象。
图4（d）给出了在f＝16.3 GHz时，跳变次数和随微波功率的变化，随着微波功率的不断增强，粒子不断的从基态激发到更高的激发态，再发生隧穿，即发生了多光子作用下的光子辅助隧穿。
4、结论在我们的实验中，我们利用RF-SQUID构建了磁通类型的超导量子比特。
在外加微波辐照下，利用DC-SQUID作为信号测量手段，得到了系统的能谱信息，观察到了单光子作用下的光子辅助隧穿现象。
改变微波的功率，进一步得到了多光子作用下的光子辅助隧穿效应，从而证实了RF-SQUID磁通类型超导量子比特中的能级量子化和量子隧穿效应，为进一步的工作打下了基础。
