1、Half GIS 半个GIS 2、Hybrid GIS 混合型GIS H-GIS国内俗称： 复合电器/气体绝缘组合开关
a
17
间隔
GIS的构成
GIS
辅助设备 备件/工具等
间隔
间隔
元件及 系统
元件及 系统
元件及 系统
a
18
GIS的构成
1. CB—断路器 2. DS—隔离开关
组 3. ES/FES—检修/故障关合 接地开关
按结构:
o 72.5kV GIS ➢ 全三相共箱型
126kV GIS
145kV GIS o 252kV GIS o 275kV GIS
363kV GIS
➢ 主母线三相共箱;其 余分箱型
➢ 全三相分箱型
o 550kV GIS
a
22
GIS的一次主接线及总体布置
HGIS产品介绍ppt课件
电缆进出线方案
带电压互感器方案
10
便捷的运输
11
快捷简便的安装
拆卸包装
验收试验
固定底架
3h
1h 1h
固定本体
1h
充
气
3h
1h
及
2h 调整边相
接
线 （顺序可调）设
备
调
试
卸货和拆包装
运行位置
运输模件
12
转动边相 安装在支架上
总计: 12 小时
HGIS数字化解决方案
接 配置带电接点的密度表（带温度补偿）
18
断路器GCB模块 - 灭弧原理
19
断路器GCB模块 - CT10-A弹簧操作机构
20
隔离/接地开关TPS模块
可在线路侧/母线侧附加隔离/接地开 关
安装在本体上的球形金属罐内 属于三工位开关，通过动触头旋转
不同角度实现隔离合/隔离分/接地合 SG05.1机构电动操作，通过拉杆驱
1
i-SwitchTM HGIS简介
HGIS（ Half Gas Insulated Switch）是气体绝缘复合电器的简称，由断路器、隔离开 关、接地开关以及电流互感器等元件集约组成，按用户的不同需求将有关元件连成一体 并封闭于金属壳体之内，充以气体绝缘与架空线或电力电缆配合使用，又称半封闭气体 绝缘金属封闭开关设备。HGIS综合了敞开式和封闭式开关设备的优点。HGIS的推广和使 用可以大量的节约土地，节省投资，提高运行可靠性，减少维护工作量，是目前国家推 广使用的更加适合中国国情的一种紧凑型组合式高压开关设备。
动三相刀闸操作 可根据用户需要增加联锁
21
HGIS的特点与应用
HGIS的特点与应用今年高压开关事业部捷报频传，126kVGIS、252kVGIS、缩小型126kVGIS屡有斩获。
特别是252kV工程，截至目前，已拿下4个GIS（HGIS）工程，共计25个间隔，相比去年，增长率高达178%。
其中一个尤为突出。
该工程为黑河220kV变电站HGIS 工程，属东北电网项目。
这是我公司第一个HGIS项目，对设计、生产、以后的运行业绩等方面均有重要意义。
鉴于此，笔者多方查阅资料，并结合自己的一点认识，谈一下HGIS的特点、应用及未来发展情况。
HGIS是Hybrid Gas Insulated Switch的缩写，意思就是混合型的GIS，也有部分人称为Half GIS，即半个GIS。
笔者认为前者的含义更确切一些。
HGIS是一种新型的组合电器，它将断路器、隔离开关、CT、PT以及相应的控制系统组合在一起，用绝缘套管与出线和母线连接。
与敞开式开关设备相比，把断路器、隔离开关、接地开关、CT、PT、避雷器等集成为一个模块，大大节省了占地面积，提高了设备可靠性；与GIS 设备相比，省略了封闭式母线，大大节省了费用。
因此，自ABB推出首台HGIS产品（pass开关）以来，世界上各大公司对其一直热情不减。
最近几年，国内几大开关厂也加入了研发、生产HGIS的行列。
HGIS如此受青睐，应归功于几个主要特点。
1.继承了GIS的诸多优点HGIS除了母线采用架空线外，其余结构均于GIS一致或类似，这便有了GIS的优点。
●占地面积小。
由于母线不采用封闭母线，虽然占地面积比GIS大，但跟传统产品AIS相比，节约土地50～60%，800kV可达70%。
●由于元件是全封闭式的，因此不受污染、盐雾、潮湿等环境的影响。
而且设备被牢固地安装在基础预埋件上，产品重心低，强度高，具有优良的耐震性能。
●SF6气体作为绝缘介质，具有优异的绝缘性能和灭弧性能，运行安全可靠。
●模块式结构、布线灵活、简单。
2.除具有GIS固有的一些特点外，HGIS其自身的一些特点。
GIS和HGIS
在电力工业中，GIS是指六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。
GIS全称气体绝缘组合电器设备（Gas Insulated Switchgear），主要把母线、断路器、CT、PT、隔离开关、避雷器都组合在一起。
就是我们经常可以看到的开关站，也叫高压配电装置。
高压配电装置的型式有三种：第一种是空气绝缘的常规配电装置，简称AIS。
其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。
葛洲坝电厂采用的即是这种型式。
第二种是混合式配电装置，简称H－GIS。
母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。
第三种是六氟化硫气体绝缘全封闭配电装置。
其英文全称GAS—INSTULATED SWITCHGEAR，简称GIS。
GIS的优点在于占地面积小，可靠性高，安全性强，维护工作量很小，其主要部件的维修间隔不小于20年。
HGIS（Hybrid Gas Insulated Switchgear)是一种介于GIS和AIS之间的新型高压开关设备。
HGIS的结构与GIS基本相同，但它不包括母线设备。
其优点是母线不装于SF6气室，是外露的，因而结线清晰、简洁、紧凑，安装及维护检修方便，运行可靠性高。
1.GIS技术的进步从上世纪60年代GIS问世以来,GIS一直处于发展之中,在保持高可靠性的同时,减少材料用量和降低成本。
同时在GIS的基础上,最新演变出H-GIS(MTS)即复合式GIS。
GIS的进步主要表现在:1)断路器技术的发展在增大容量的同时减少断口数是提高断路器和GIS技术经济指标的最主要措施。
减少断口数能简化结构,提高靠性,同时减少SF6气体用量和排放量。
目前550kV SF6断路器已由双断口发展到单断口。

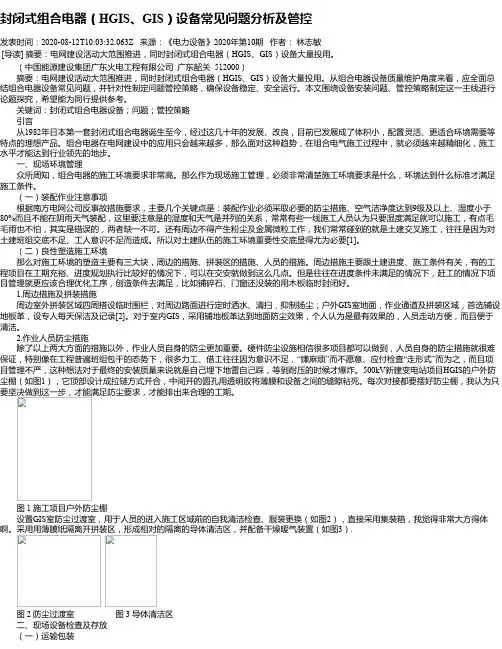

封闭式组合电器(HGIS、GIS)设备常见问题分析及管控
