电气设备符号大全
电气设备识图符号大全
1. 线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么NH是耐火的意思,汉语拼音第一个字母,R是软线,V是聚氯乙烯绝缘,S是双绞线(意思是两根导线绞合)B是固定布线用电线, 1.5就是导体部分截面积,2是2根线具体每一根:NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5 平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5 平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5 平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5 平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5 平方2. BV、BLV 、BVVB 、BVR 、RV 、RVS、RVV 、QVR 、AVVR 、VV 、VLV 、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV ,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500V V 就是PVC 聚氯乙烯,也就是(塑料)L 就是铝芯的代码R 就是(软)的意思,要做到软,就是增加导体根数BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVR 铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2 为例:BV是1根直径1.78mm和7根0.68两种BLV 是1 根直径1.78mmBVR 是19 根直径0.41mmRV 铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV 多了一层塑料护套另外:我们最常用的“护套线”BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2 根BV 线,在+一层白色的护套3. ZR-YJV-4*35+1*16-CT-SC50-WC-CC 中,ZR:阻燃,YJV :交联聚乙烯铜芯线4*35+1*2.5 :4 根截面积为35 平方毫米和一根 2.5 平方毫米的芯SC50:电缆穿直径为50 的焊接钢管WC :暗敷在墙内CC :暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC 中NH :耐火BV :聚氯乙烯铜芯线BVR :应该是软线(不确定)CT:桥架KBG20 :不知道(应该是线槽啊之类的吧)4. 建筑电气图中WL1-BV-3*2.5-PC20-CC 是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC (聚碳酸酯管)管径C 20 CC 代表顶板内暗敷5. 电照系统图BV-3*2.5 —PC20 WC CC 、FC L1NPE (或L3N 线路敷设方式代号PVC ――用阻燃塑料管敷设DGL ――用电工钢管敷设VXG ――用塑制线槽敷设GXG ――用金属线槽敷设KRG ――用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM ――沿柱敷设QM ――沿墙敷设PL ――沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA —暗设在柱内QA —暗设在墙内PA ——暗设在屋面内或顶棚内DA ――暗设在地面或地板内PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L――链吊式G -------- 管吊式B ――壁装式R -------- 嵌入式BR -------- 墙壁内安装(4)设备标注方法'⑦配电线路的标注方法a ----- b(c >d)e - f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6. 建筑中电气系统图中BV-2*2.5+1*2.5 (PE)-SR/PC20-CC 的意思3根2.5 平方毫米的BV 线(即铜芯聚氯乙烯绝缘电线)2*2.5是指一条火线一条零线,1*2.5 (PE)是指一根保护线,作接地用-SR/PC20-CC 是指导线的敷设方式,其中SR 是指导线敷设于金属线槽中,PC 是指塑料线管PVC,20 是指管径,CC 是指沿天花暗敷。
电气设备符号大全

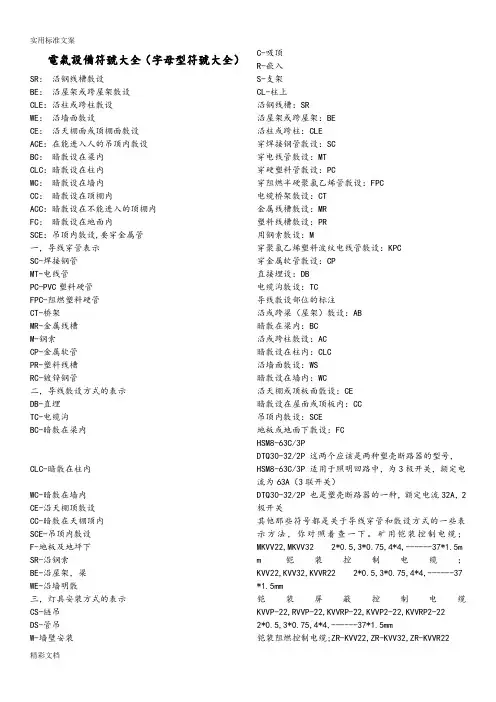

電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC 沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1. 5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 22*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP 2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WD Z-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYP V22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY 324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气设备符号大全

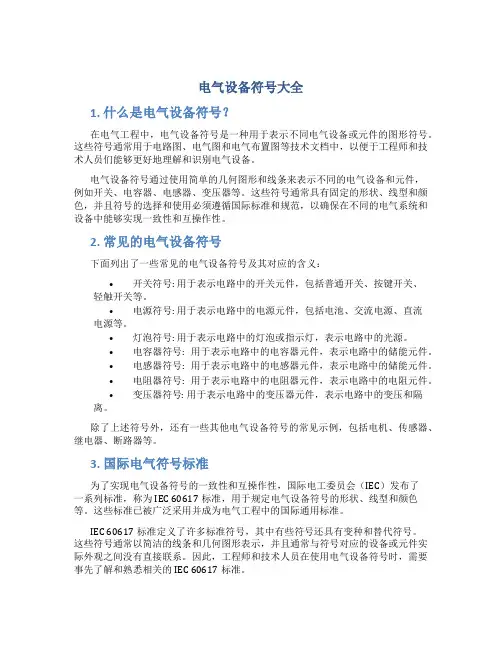

电气设备符号大全1. 什么是电气设备符号?在电气工程中,电气设备符号是一种用于表示不同电气设备或元件的图形符号。
这些符号通常用于电路图、电气图和电气布置图等技术文档中,以便于工程师和技术人员们能够更好地理解和识别电气设备。
电气设备符号通过使用简单的几何图形和线条来表示不同的电气设备和元件,例如开关、电容器、电感器、变压器等。
这些符号通常具有固定的形状、线型和颜色,并且符号的选择和使用必须遵循国际标准和规范,以确保在不同的电气系统和设备中能够实现一致性和互操作性。
2. 常见的电气设备符号下面列出了一些常见的电气设备符号及其对应的含义:•开关符号: 用于表示电路中的开关元件,包括普通开关、按键开关、轻触开关等。
•电源符号: 用于表示电路中的电源元件,包括电池、交流电源、直流电源等。
•灯泡符号: 用于表示电路中的灯泡或指示灯,表示电路中的光源。
•电容器符号: 用于表示电路中的电容器元件,表示电路中的储能元件。
•电感器符号: 用于表示电路中的电感器元件,表示电路中的储能元件。
•电阻器符号: 用于表示电路中的电阻器元件,表示电路中的电阻元件。
•变压器符号: 用于表示电路中的变压器元件,表示电路中的变压和隔离。
除了上述符号外,还有一些其他电气设备符号的常见示例,包括电机、传感器、继电器、断路器等。
3. 国际电气符号标准为了实现电气设备符号的一致性和互操作性,国际电工委员会(IEC)发布了一系列标准,称为IEC 60617标准,用于规定电气设备符号的形状、线型和颜色等。
这些标准已被广泛采用并成为电气工程中的国际通用标准。
IEC 60617标准定义了许多标准符号,其中有些符号还具有变种和替代符号。
这些符号通常以简洁的线条和几何图形表示,并且通常与符号对应的设备或元件实际外观之间没有直接联系。
因此,工程师和技术人员在使用电气设备符号时,需要事先了解和熟悉相关的IEC 60617标准。
4. 创建和编辑电气设备符号对于需要创建和编辑电气设备符号的工程师和技术人员,有一些软件工具和在线平台可以帮助他们实现这些任务。
电气设备符号大全
电气设备符号大全電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37 *1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1 .5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气设备图形符号

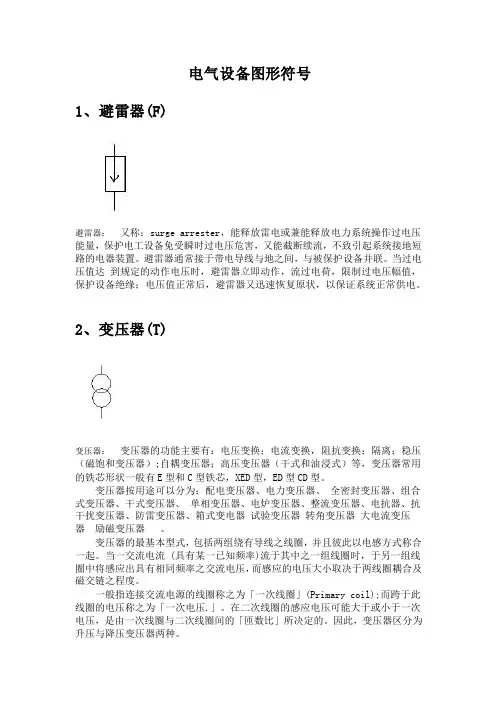

电气设备图形符号1、避雷器(F)避雷器:又称:surge arrester,能释放雷电或兼能释放电力系统操作过电压能量,保护电工设备免受瞬时过电压危害,又能截断续流,不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间,与被保护设备并联。
当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘;电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电。
2、变压器(T)变压器:变压器的功能主要有:电压变换;电流变换,阻抗变换;隔离;稳压(磁饱和变压器);自耦变压器;高压变压器(干式和油浸式)等,变压器常用的铁芯形状一般有E型和C型铁芯,XED型,ED型CD型。
变压器按用途可以分为:配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。
变压器的最基本型式,包括两组绕有导线之线圈,并且彼此以电感方式称合一起。
当一交流电流 (具有某一已知频率)流于其中之一组线圈时,于另一组线圈中将感应出具有相同频率之交流电压,而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。
在二次线圈的感应电压可能大于或小于一次电压,是由一次线圈与二次线圈间的「匝数比」所决定的。
因此,变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯,其上绕有一次与二次的线圈。
基于铁材的高导磁性,大部份磁通量局限在铁芯里,因此,两组线圈藉此可以获得相当高程度之磁耦合。
在一些变压器中,线圈与铁芯二者间紧密地结合,其一次与二次电压的比值几乎与二者之线圈匝数比相同。
因此,变压器之匝数比,一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能,使得变压器已成为现代化电力系统之一重要附属物,提升输电电压使得长途输送电力更为经济,至于降压变压器,它使得电力运用方面更加多元化,可以这样说,没有变压器,现代工业实无法达到目前发展的现况。
电气的设备符号大全
電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37 *1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22精彩文档2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1 .5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气设备符号大全
電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC 沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 22*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP 2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WD Z-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJY PV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR 22 1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY 324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气设备识图符号大全

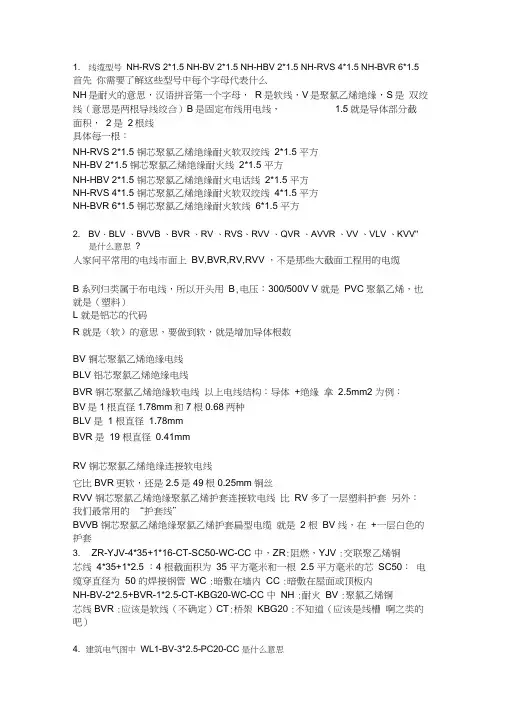

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR6*1.5首先你需要了解这些型号中每个字母代表什么NH是耐火的意思,汉语拼音第一个字母,R是软线,V是聚氯乙烯绝缘,S是双绞线(意思是两根导线绞合)B是固定布线用电线, 1.5就是导体部分截面积,2是2根线具体每一根:NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套3.ZR-YJV-4*35+1*16-CT-SC50-WC-CC中,ZR:阻燃,YJV:交联聚乙烯铜芯线4*35+1*2.5:4根截面积为35平方毫米和一根2.5平方毫米的芯SC50:电缆穿直径为50的焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该是软线(不确定)CT:桥架KBG20:不知道(应该是线槽啊之类的吧)4.建筑电气图中WL1-BV-3*2.5-PC20-CC是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC(聚碳酸酯管)管径¢20 CC代表顶板内暗敷5.电照系统图BV-3*2.5—PC20 WC CC、FC L1NPE(或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6.建筑中电气系统图中BV-2*2.5+1*2.5(PE)-SR/PC20-CC的意思3根2.5平方毫米的BV线(即铜芯聚氯乙烯绝缘电线)2*2.5是指一条火线一条零线,1*2.5(PE)是指一根保护线,作接地用-SR/PC20-CC是指导线的敷设方式,其中SR是指导线敷设于金属线槽中,PC 是指塑料线管PVC,20是指管径,CC是指沿天花暗敷。
电气符号大全(带字母的符号大全)
電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYP VR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气设备符号大全
电气设备符号大全
电气设备符号是电气工程师和技术人员在设计和安装电气系统时经常使用的符号。
这些符号代表不同的电气设备和元件,帮助人们快速理解电气图纸和布线图。
以下是一些常见的电气设备符号大全:
1. 电源和开关符号
- 直流电源:⏚
- 交流电源:⏚
- 单相电源:⏚
- 三相电源:⏚
- 开关:⏁
- 断路器:⏚
2. 信号和传感器符号
- 传感器:⚫
- 温度传感器:⨺
- 压力传感器:⨽
- 流量传感器:⩘
- 光电传感器:⦿
3. 电动机和马达符号
- 交流电动机:ⓐ
- 直流电动机:ⓓ
- 三相电动机:ⓑ
- 单相电动机:ⓒ
- 步进电机:⏚
4. 控制元件符号
- 开关:⎌
- 接触器:⊲
- 电磁铁:⧦
- 时间继电器:⥰
- PLC控制器:⨯
5. 连接器和端子符号
- 接地连接器:⏚
- 电缆连接器:⏚
- 端子排:⏚
- 接线端子:⍉
- 真空连接器:⚐
6. 电路元件符号
- 电阻:Ω
- 电容:C
- 电感:L
- 变压器:T
- 二极管:D
以上是一些常见的电气设备符号大全,它们在电气工程设计和安装中起着至关重要的作用。
熟练掌握这些符号可以帮助人们正确理解电路连接图和布线图,提高工作效率和安全性。
电气设备常用文字符号
电气设备常用文字符号2、辅助文字符号F 快速 FB 反馈 FW 向前 GN 绿 H 高IN 输入 INC 增 IND 感应L 低、限制 LA 闭锁M主、中间线MAN 手动 N 中性线 OFF 断开 ON 闭合OUT 输出 P压力、保护PE保护接地PEN 保护接地与中性共用 PU不接地保护 R记录、反RD 红 RST 复位 RES 备用 RUN 运行 S 信号 ST 启动 SET置位、定位 SAT 饱和STE 步进STP 停止 SYN 同步 T温度、时间TE 无干扰接地 V 速度、电压、真空WH 白YE 黄图形符号大全: 序号 图 形 符 号说 明1开关(机械式)电气图形符号 2多级开关一般符号单线表示 3多级开关一般符号多线表示 4 KM 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关 8 熔断器式断路器 9 QF 断路器 10 QS 隔离开关 11 FU 熔断器一般符号 12FF跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接45三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62 PV 电压表63 PA 电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒,电力电缆分线盒93 控制和指示设备94 报警启动装置(点式-手动或自动)95 线型探测器96 火灾报警装置97 热98 烟99 易爆气体100 手动启动项目种类GB/T4728—98~2000新版符号图形符号说明限定符号电流和电压的种类直流电压可标注在符号右边,系统类型可标注在左边交流频率值或频率范围可标注在符号的右边~50Hz 示例:50Hz碘;IN—白炽;EL—电发光;ARC—弧光;FL—荧光;IR—红外线;UV—紫外线;LED—发光二极管闪光灯信号电喇叭电力照明和电信布置插座和开关(电源)插座一般符号(电源)多个插座(示出三个)带保护接点(电源)插座具有护板的(电源)插座开关,一般符号暗装、密闭、防爆符号已取消双极开关该符号系GB4728—85标准,且是IEC617—1983标准的派生符号,必要时可部分采用单极拉线开关单极限时开关行程开关行图形符号:按钮图形符号:时间继电器触点符号:。
常用的电气图形符号
(3)高压负荷开关(QL) 高压负荷开关具有简单的灭弧装置。主要用
在高压侧接通和断开正常工作的负荷电流,但因 灭弧能力不高,故不能切断断路电流,它必须和 高压熔断器串联使用,靠熔断器切断短路电流。
22
(4)高压熔断器(FU)
高压熔断器当所在电路的电流超过规定值并 经过一定时间后,能使其熔体熔化而切断电路, 如果发生短路故障,其熔体会快速熔断而切断电 路。因此,熔断器主要功能是对电路进行短路保 护,也具有过负荷保护的功能。
20
加装高压隔离开关。
(2)高压隔离开关(QS) 高压隔离开关主要用于隔离高压电源,以保证
对被隔离的其他设备及线路进行安全检修。高压隔 离开关将高压装置中需要检修的设备与其他带电部 分可靠地断开,并有明显可见的断开间歇。隔离开 关没有专门的灭弧装置,所以不能带电负荷操作, 否则可能会发生严重的事故。
12、熔断器
KA
KA
中间继电器 常开接点
中间继电器 常闭接点
新文字符号KA
13、中间继电器
新文字符号KM
14、接触器
KM
KM
接触器 常开接点
接触器 常闭接点
10
KA
KA
KM
KM
中间继电器 常开接点
中间继电器 常闭接点
接触器 常开接点
接触器 常闭接点
说明:开关或触点在垂直画时,推荐向左为常开向右为常 闭;水平画时推荐向文字符号TA
单次级绕组TA
一个铁芯上有两个次级绕组TA
7、电流互感器 8
新文字符号QA
四极 三极 两极 单极 三极开关的多线表示 8、空气开关
新文字符号QL
新文字符号QS
隔离开关
9、隔离开关
常见电气符号及名称
以下是一些常见的电气符号及名称:
1. L:火线,用于连接电源的正极。
2. N:零线,用于连接电源的负极。
3. PE:地线,用于连接电源的地线。
4. AC:交流电,方向随时间变化的电流。
5. DC:直流电,方向不随时间变化的电流。
6. NO:常开触点,在常态下开路,当线圈或电路通电时闭合。
7. NC:常闭触点,在常态下闭合,当线圈或电路通电时断开。
8. QS:隔离开关,用于隔离电路。
9. QF:断路器,用于切断电路。
10. FU:熔断器,用于熔断电路。
11. SA:旋钮,用于调节电路。
12. SB:按钮,用于触发或启动电路。
13. SQ:行程开关,用于控制机械运动的行程。
14. HL:指示灯,用于指示电路的状态。
15. TM:变压器,用于转换电压或电流。
16. TA:电流互感器,用于测量电流。
17. TV:电压互感器,用于测量电压。
18. R:电阻,用于控制电路中的电流。
19. C:电容,用于存储电荷的电子元件。
20. L:电感,用于存储磁能的电子元件。
21. M:电动机,用于将电能转换为机械能。
22. G:发电机,用于将机械能转换为电能。
23. PV:电压表,用于测量电压。
24. PA:电流表,用于测量电流。
25. PJ:电度表,用于测量电能。
这些符号和名称可以帮助我们更好地理解和描述电气系统的组成部分。
配电常用电气符号大全
配电常用电气符号大全电气符号是指用来表示电气元件、电气设备、电气连接线路以及电气控制线路等的图形符号。
在电气工程设计和电气图纸绘制中,使用电气符号可以使工程人员快速准确地理解电气连接关系,便于设备的安装和维修。
下面是一些常用的电气符号和相关参考内容:1. 电源符号电源装置通常用下列图形符号表示:- 单相电源符号: 一个斜杠(/)包围的小圆表示;- 三相电源符号: 三横线表示。
2. 连接线符号连接线通常用直线和箭头表示,表示电气设备之间的连接关系。
3. 开关符号开关常用的符号包括:- 开关:一个带有两条接触点的横线和一个带有可操作杆的弯曲线;- 双刀双掷开关:两条带有接触点的横线和两个可操作杆;- 单刀双掷开关:一条带有接触点的横线和两个可操作杆。
4. 保护装置符号常见的保护装置符号包括:- 熔断器:一个带有可熔化线束的半圆;- 断路器:一个带有三角形的半圆;- 接地开关:一个带有接地符号的小方框。
5. 发电机符号发电机通常用下列图形符号表示:- 直流发电机:一个带有直线和箭头的小圆;- 三相同步发电机:三个旋转箭头组成的三角形。
6. 变压器符号变压器通常用下列图形符号表示:- 单相变压器:两个相邻的大圆和一个相邻的小圆;- 三相变压器:三个相邻的大圆和一个相邻的小圆。
7. 电机符号电机通常用下列图形符号表示:- 直流电机:一个带有直线和箭头的圆;- 三相感应电动机:三个相邻的箭头组成的圆。
8. 电容器符号电容器通常用下列图形符号表示:- 电解电容器:两个平行的线和中间的空心箭头;- 非电解电容器:一个平行的线和中间的实心箭头。
9. 电感器符号电感器通常用下列图形符号表示:- 单相电感器:一个带有卷线的斜线;- 双相电感器:两条带有卷线的斜线。
10. 传感器符号传感器通常用下列图形符号表示:- 温度传感器:一个横线和一个小圆;- 压力传感器:一个横线和一个带有指针的小圆。
以上是一些常用的电气符号和参考内容,这些符号在电气工程设计和电气图纸绘制中经常使用,可以帮助工程人员准确地表示电气设备和线路的连接关系,便于安装和维修。
电气设备常用文字符号
84
85
86
87
88
.
.
积算仪表、电能表(星号必须按规定 予以代替) 安培小时计 电能表(瓦特小时表)
无功电能表 带发送器电能表 由电能表操纵的遥测仪表(转发器) 由电能表操纵的带有打印器材的遥 测仪表(转发器) 屏、盘、架一般符号 注:可用文字符 号或型号表示设备名称 列架一般符号 人工交换台、中断台、测量台、业务 台等一般符号 控制及信号线路(电力及照明用) 原电池或蓄电池
-
负极性
N
中性(中性线)
M
中间线
T 型连接
端子和 导线和连接 导线的 器件、插头插连接 座、电缆终端 头
连接器 件
在 T 型连接符号中增加连接点符号 导体的双重连接 形式 2 仅在设计认为必要时使用(如果是多 重连接,在画图容易产生混淆时,连接的 画黑点,不连接的不画黑点) 接通的连接片 电阻器 一般符号 (矩形的长宽比约为 3:1)
按钮开关(不闭锁)
旋钮开关、旋转开关(闭锁) 位置开关,动合触点
限制开关,动合触点 位置开关,动断触点
限制开关,动断触点 热敏开关,动合触点
注:θ 可用动作温度代替 热敏自动开关,动断触点
注:注意区别此触点和下图所示热继 电器的触点 具有热元件的气体放电管荧光灯起 动器 动合(常开)触点
注:本符号也可用作开关一般符号 动断(常闭)触点
20
21
SB
22
23
24
25
26 27 28 29
.
.
熔断器式开关 熔断器式隔离开关 熔断器式负荷开关 当操作器件被吸合时延时闭合的动 合触点 当操作器件被释放时延时闭合的动 合触点 当操作器件被释放时延时闭合的动 断触点电气图用图形符号 当操作器件被吸合时延时闭合的动 断触点 当操作器件被吸合时延时闭合和释 放时延时断开的动合触点
电气设备图形符号
电气设备图形符号1、避雷器(F)避雷器:又称:surge arrester,能释放雷电或兼能释放电力系统操作过电压能量,保护电工设备免受瞬时过电压危害,又能截断续流,不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间,与被保护设备并联。
当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘;电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电。
2、变压器(T)变压器:变压器的功能主要有:电压变换;电流变换,阻抗变换;隔离;稳压(磁饱和变压器);自耦变压器;高压变压器(干式和油浸式)等,变压器常用的铁芯形状一般有E型和C型铁芯,XED型,ED型CD型。
变压器按用途可以分为:配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。
变压器的最基本型式,包括两组绕有导线之线圈,并且彼此以电感方式称合一起。
当一交流电流 (具有某一已知频率)流于其中之一组线圈时,于另一组线圈中将感应出具有相同频率之交流电压,而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。
在二次线圈的感应电压可能大于或小于一次电压,是由一次线圈与二次线圈间的「匝数比」所决定的。
因此,变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯,其上绕有一次与二次的线圈。
基于铁材的高导磁性,大部份磁通量局限在铁芯里,因此,两组线圈藉此可以获得相当高程度之磁耦合。
在一些变压器中,线圈与铁芯二者间紧密地结合,其一次与二次电压的比值几乎与二者之线圈匝数比相同。
因此,变压器之匝数比,一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能,使得变压器已成为现代化电力系统之一重要附属物,提升输电电压使得长途输送电力更为经济,至于降压变压器,它使得电力运用方面更加多元化,可以这样说,没有变压器,现代工业实无法达到目前发展的现况。
44种 电气符号
44种电气符号
电气符号包括但不限于以下44种:
1.基本文字符号:C(电容器)、EH(发热器件)、EL(照明电)、EV(空气调节器)、FA(带瞬时动作的限流保护器件)、FU(熔断器)、FV(限压保护器件)、GS(同步发电机)、GA(异步发电机)、FR(带延时动作的限流保护器件)、GB(蓄电池)、HA(报警器)、HL(指示灯)。
2.辅助文字符号:A(电流、模拟)、AC(交流)、AUT(自动)、ACC(加速)、ADD(附加)、ADJ (可调)、AUX(辅助)、ASY(异步)。
3.常用电气元件图形符号:电流继电器KJ2、电压继电器KV、时间继电器KT、功率继电器KP、差动继电器KD、信号继电器KS、信号冲击继电器KAI、热继电器KR、阻抗继电器KI、温度继电器KTP、瓦斯继电器KG、合闸继电器KCR或KON、跳闸继电器KTR等。
电气设备符号对照
M
主
M
中
中
间
M
线
M
手
MAN
动
中 性
N
线
断
OFF
开
接
通
(
闭
合
ON
)
输
OUT
出
压
P
力
保
P
护
保
护
接
PE
地
BK
黑
BL
蓝
BW
向后
C
控制
CW
顺时针
CCW
逆时针
延时(延
D
迟)
D
差动
D
数字
D
降
DC
直流
DEC
减
E
接地
EM
紧急
F
快速
FB
反馈
FW
正,向前
GN
绿
H
高
IN
输入
保
护
接
地
与
中
性
线
共
PEN
用
不
接
地
保
PU
护
记
R
录
R
AM
电子管放大
器
AV
印刷电路板
AP
抽屉柜
AT
支架盘
AR
热电传感器
B
热电池
光电池
测功计
晶体换能器
送话器
拾音器
扬声器
耳机
自整角机
旋转变压器
模拟和多极 数字变换器 或传感器 (用作测量 和指示)
压力变换器
BP
位置变换器
BQ
旋转变换器
(测速发电
电气设备符号大全
電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶敷设BC:暗敷设在梁CLC:暗敷设在柱WC:暗敷设在墙CC:暗敷设在顶棚ACC:暗敷设在不能进入的顶棚FC:暗敷设在地面SCE:吊顶敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁CLC-暗敷在柱WC-暗敷在墙CE-沿天棚顶敷设CC-暗敷在天棚顶SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE 沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁:BC沿或跨柱敷设:AC暗敷设在柱:CLC沿墙面敷设:WS暗敷设在墙:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板:CC吊顶敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37 *1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1 .5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气设备识图符号大全
1.线缆型号NH-RVS 2*1、5 NH-BV 2*1、5 NH-HBV 2*1、5 NH-RVS 4*1、5NH-BVR 6*1、5首先您需要了解这些型号中每个字母代表什么NH就是耐火的意思,汉语拼音第一个字母,R就是软线,V就是聚氯乙烯绝缘,S就是双绞线(意思就是两根导线绞合)B就是固定布线用电线, 1、5就就是导体部分截面积,2就是2根线具体每一根:NH-RVS 2*1、5 铜芯聚氯乙烯绝缘耐火软双绞线2*1、5平方NH-BV 2*1、5 铜芯聚氯乙烯绝缘耐火线2*1、5平方NH-HBV 2*1、5 铜芯聚氯乙烯绝缘耐火电话线2*1、5平方NH-RVS 4*1、5 铜芯聚氯乙烯绝缘耐火软双绞线4*1、5平方NH-BVR 6*1、5 铜芯聚氯乙烯绝缘耐火软线6*1、5平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"就是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV,不就是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就就是PVC聚氯乙烯,也就就是(塑料)L就就是铝芯的代码R就就是(软)的意思,要做到软,就就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2、5mm2为例:BV就是1根直径1.78mm与7根0、68两种BLV就是1根直径1.78mmBVR就是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还就是2、5就是49根0、25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就就是2根BV线,在+一层白色的护套3、ZR-YJV-4*35+1*16-CT-SC50-WC-CC中,ZR:阻燃,YJV:交联聚乙烯铜芯线4*35+1*2、5:4根截面积为35平方毫米与一根2、5平方毫米的芯SC50:电缆穿直径为50的焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内NH-BV-2*2、5+BVR-1*2、5-CT-KBG20-WC-CC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该就是软线(不确定)CT:桥架KBG20:不知道(应该就是线槽啊之类的吧)4、建筑电气图中WL1-BV-3*2、5-PC20-CC就是什么意思WL1回路代号BV导线3根2、5平方的导线穿PC(聚碳酸酯管)管径¢20 CC代表顶板内暗敷5、电照系统图BV-3*2、5—PC20 WC CC、FC L1NPE(或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6、建筑中电气系统图中BV-2*2、5+1*2、5(PE)-SR/PC20-CC的意思3根2、5平方毫米的BV线(即铜芯聚氯乙烯绝缘电线)2*2、5就是指一条火线一条零线,1*2、5(PE)就是指一根保护线,作接地用-SR/PC20-CC就是指导线的敷设方式,其中SR就是指导线敷设于金属线槽中,PC就是指塑料线管PVC,20就是指管径,CC就是指沿天花暗敷。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
電氣設備符號大全(字母型符號大全)SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37 *1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1 .5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T线路敷设方式的标注导线敷设标志的标注二、针对一套电气施工图,一般应先按以下顺序阅读,然后再对某部分内容进行重点识读1、看标题栏及图纸目录:了解工程名称、项目内容、设计日期及图纸内容、数量等。
2、看设计说明:了解工程概况、设计依据等,了解图纸中未能表达清楚的各有关事项。
3、看设备材料表:了解工程中所使用的设备、材料的型号、规格和数量。
4、看系统图:了解系统基本组成,主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等,掌握该系统的组成概况。
5、看平面布置图:如照明平面图、插座平面图、防雷接地平面图等:了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。
平面图的阅读可按照以下顺序进行:电源进线——总配电箱干线——支线——分配电箱——电气设备。
6、看控制原理图:了解系统中电气设备的电气自动控制原理,以指导设备安装调试工作。
7、看安装接线图:了解电气设备的布置与接线。
8、看安装大样图:了解电气设备的具体安装方法、安装部件的具体尺寸等。
三、抓住电气施工图要点进行识读在识图时,应抓住要点进行识读,如:①在明确负荷等级的基础上,了解供电电源的来源、引入方式及路数;②了解电源的进户方式是由室外低压架空引入还是电缆直埋引入;③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数;④明确电气设备、器件的平面安装位置。
电气施工图识图的一般方法:一般方法:电气安装施工图除了少量的投影图外,主要是一些系统图、原理图和接线图。
对于投影图的识读,其关键是要解决好平面与立体的关系,及搞清电气设备的装配、连接关系。
对于系统图、原理图、接线图。
因为他们都是用各种图例符号绘制的示意图样,不表示平面与立体的实际情况,只表示各种电气设备、部件之间的连接关系。
因此识图要按下列要求进行:(1)要很好的熟悉各种电气设备的图例符号。
在此基础上,才能按施工图主要设备材料表中所列各项设备及主要材料分别研究其在施工图中的安装位置,以便对总体情况有一个概括性的了解。
(2)对于控制原理图:要搞清主电路(一次回路系统)和辅助电路(二次回路系统)的相互关系和控制原理及其作用。
控制回路和保护回路是为主电路服务的,它起着对主电路的启动、停止、制动保护等作用。
(3)对于每一回路的识图应从电源端开始,顺电源线,依次通过每一电气元件时,都要弄清他们的动作变化,以及有这些变化可能造成的连锁反应。
(4)仅仅掌握电气制图规则及各种电气图例符号,对于理解电气图是远远不够的。
必须具备有关电气的一般原理知识和电气施工技术,才能真正达到看懂电气施工图的目的。
另外造价人员在进行电气工程识图时,还必须与以下几方面结合起来,才能把施工图吃透、算准!(1)在识图的全过程中要和熟悉预算定额结合起来。
把预算定额中的项目划分、包含工序、工程量的计算方法、计量单位等于施工图有机结合起来。
(2)要识读好施工图,还必须进行认真、细致的调查了解工作,要深入现场,深入工人群众,了解实际情况,把在图面上表示不清楚的情况弄清楚。
(3)识读施工图要结合有关的技术资料,如有关的规范,标准、通用图集以及施工组织设计、施工方案等一起识读,。
电气施工图识图的步骤和方法一个单项工程的电气施工图纸,少者有十张八张,多者有几十张,甚至上百张。
因此,看电气工程施工图应在掌握图纸的内容组成的基础上,按照一定的步骤和方法进行。
(1)查看图纸目录。
为了迅速的了解该工程的某一部分内容,首先应该查看一下他的图纸目录,看看某一部分内容在哪一张图纸上。
(2)阅读设计说明和图例符号电气安装工程的施工图要满足施工的要求,一般仅以平面图、系统图和大样图来表示还不够,特别是安装质量标准和某些具体做法,就需要通过阅读设计说明来解决。
设计说明主要核明该单项工程的概貌、设计依据、设计标准以及施工要求和应注意是相等。
因此,再看电气施工图的全过程中,阅读文字说明是弄清施工图设计内容的重要环节。
必须要认真仔细阅读、逐条领会设计意图和工艺要求。
(3)互相对照,综合看图。
一整套电气施工蓝图,是由动力、照明、防雷接地平面图、系统图、接线原理图等许多张图纸组成的,个图纸之间是互相配合,紧密联系的。
