混凝土框架结构设计混凝土框架结构设计是指在建筑设计中,使用混凝土材料组成的框架结构。

混凝土框架结构具有承载能力强、抗震性能好、耐久性高等优点,所以在很多建筑中得到广泛应用。

下面将详细介绍混凝土框架结构设计的一些理论基础和应用技巧。

1.结构设计流程(1)确定设计荷载:根据建筑的用途和所在地区的地震、风荷载等情况,确定设计荷载。

(2)选择框架形式:根据建筑的功能、形状和要求,选择适合的框架形式,包括梁柱布置和单跨、多跨结构的选择。

(3)计算和设计框架单元:根据框架结构的力学性能和承载能力要求,计算和设计单元中的梁柱、节点等部分的尺寸、配筋和加固措施。

(4)进行整体稳定性分析:对整体结构进行稳定性分析,包括侧向稳定性和轴向稳定性等。

(5)进行抗震设计:根据结构所在地区的地震烈度和使用功能,进行抗震设计,包括选取抗震等级、配筋率、抗震措施等。

(6)进行验算和绘图:对设计的框架结构进行力学验算,进行绘图和编制设计图纸。

2.设计基本原则在混凝土框架结构设计中,有一些基本原则需要遵循:(1)平衡原则:结构内力处于平衡状态,保证结构的整体稳定性。

(2)合理分布原则:合理分布结构的刚度和强度,使结构各部分的受力更均匀,减小局部破坏的风险。

(3)合理满足使用要求:根据建筑的使用要求,确定结构的承载能力和刚度要求。

(4)经济高效原则:在满足使用要求的前提下,尽可能减小用材量、降低工程造价。

3.设计技巧和注意事项在混凝土框架结构设计过程中,需要注意以下几个技巧和事项:(1)合理选取材料和截面:根据结构的受力情况和要求,合理选取混凝土和钢筋的强度等级,选择适当的截面形式。

(2)合理布置梁柱:在框架结构中,梁柱是承载荷载的关键部分,需要合理布置梁柱的间距和尺寸,保证力的传递和梁柱的稳定。

(3)加强结构节点:结构节点是整体结构中容易发生破坏的地方,需要加强节点的刚度和强度,提高节点的抗震性能。

(4)考虑土壤作用:在混凝土框架结构设计中,需要考虑土壤作用对结构的影响,选择适当的基础形式和承载力计算方法。

混凝土框架结构标准设计

混凝土框架结构标准设计

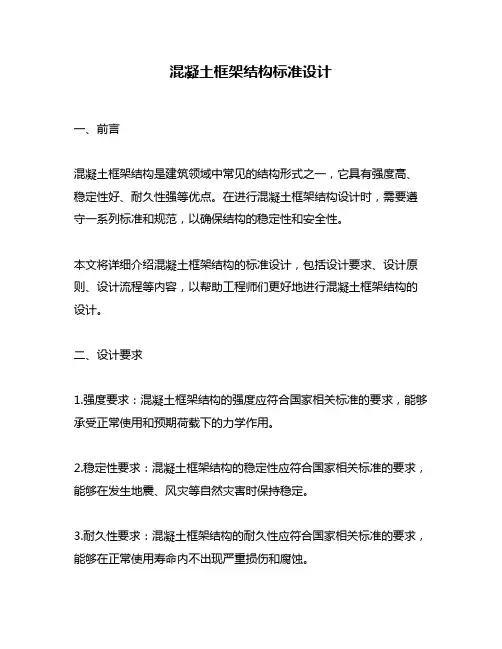

混凝土框架结构标准设计一、前言混凝土框架结构是建筑领域中常见的结构形式之一,它具有强度高、稳定性好、耐久性强等优点。

在进行混凝土框架结构设计时,需要遵守一系列标准和规范,以确保结构的稳定性和安全性。

本文将详细介绍混凝土框架结构的标准设计,包括设计要求、设计原则、设计流程等内容,以帮助工程师们更好地进行混凝土框架结构的设计。

二、设计要求1.强度要求:混凝土框架结构的强度应符合国家相关标准的要求,能够承受正常使用和预期荷载下的力学作用。

2.稳定性要求:混凝土框架结构的稳定性应符合国家相关标准的要求,能够在发生地震、风灾等自然灾害时保持稳定。

3.耐久性要求:混凝土框架结构的耐久性应符合国家相关标准的要求,能够在正常使用寿命内不出现严重损伤和腐蚀。

4.经济性要求:混凝土框架结构的设计应在满足强度、稳定性、耐久性等要求的前提下,尽可能地降低造价和材料费用。

5.美观性要求:混凝土框架结构的设计应考虑建筑美学和城市景观的要求,尽可能地满足建筑的审美需求。

三、设计原则1.结构安全性原则:混凝土框架结构设计应始终以保证结构安全性为首要原则,考虑到各种荷载的作用,合理选择结构形式和尺寸,确保结构能够承受正常使用和预期荷载下的力学作用。

2.经济合理性原则:混凝土框架结构的设计应以经济合理为原则,尽可能地减少结构造价和材料费用,同时保证结构的稳定性和安全性。

3.美观实用原则:混凝土框架结构的设计应以美观实用为原则,考虑到建筑美学和城市景观的要求,同时满足建筑的实用需求。

4.可维护性原则:混凝土框架结构的设计应以可维护性为原则,选择易于维护和保养的材料和结构形式,方便后期维护和修缮。

四、设计流程混凝土框架结构的设计流程包括以下步骤:1.确定结构荷载:根据建筑物的使用功能和场所特点,确定结构的荷载类型和大小。

结构荷载包括常规荷载、地震荷载、风荷载、温度荷载、变形荷载等。

2.选择结构形式:根据结构荷载和建筑物的结构特点,选择适合的结构形式,如框架结构、桥式结构、拱形结构等。

钢筋混凝土框架结构设计

钢筋混凝土框架结构设计

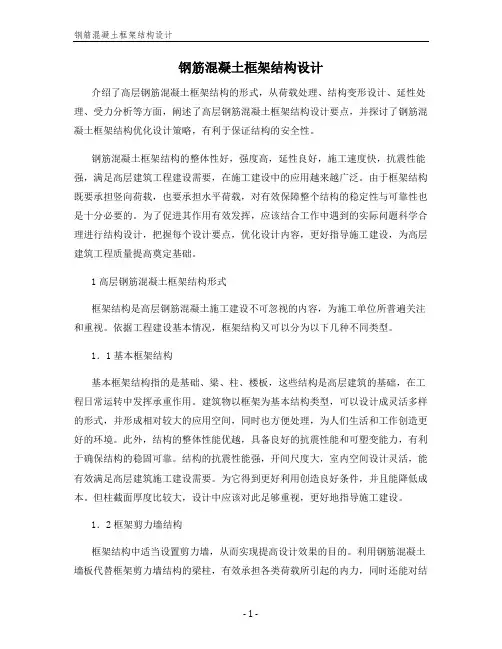

钢筋混凝土框架结构设计介绍了高层钢筋混凝土框架结构的形式,从荷载处理、结构变形设计、延性处理、受力分析等方面,阐述了高层钢筋混凝土框架结构设计要点,并探讨了钢筋混凝土框架结构优化设计策略,有利于保证结构的安全性。

钢筋混凝土框架结构的整体性好,强度高,延性良好,施工速度快,抗震性能强,满足高层建筑工程建设需要,在施工建设中的应用越来越广泛。

由于框架结构既要承担竖向荷载,也要承担水平荷载,对有效保障整个结构的稳定性与可靠性也是十分必要的。

为了促进其作用有效发挥,应该结合工作中遇到的实际问题科学合理进行结构设计,把握每个设计要点,优化设计内容,更好指导施工建设,为高层建筑工程质量提高奠定基础。

1高层钢筋混凝土框架结构形式框架结构是高层钢筋混凝土施工建设不可忽视的内容,为施工单位所普遍关注和重视。

依据工程建设基本情况,框架结构又可以分为以下几种不同类型。

1.1基本框架结构基本框架结构指的是基础、梁、柱、楼板,这些结构是高层建筑的基础,在工程日常运转中发挥承重作用。

建筑物以框架为基本结构类型,可以设计成灵活多样的形式,并形成相对较大的应用空间,同时也方便处理,为人们生活和工作创造更好的环境。

此外,结构的整体性能优越,具备良好的抗震性能和可塑变能力,有利于确保结构的稳固可靠。

结构的抗震性能强,开间尺度大,室内空间设计灵活,能有效满足高层建筑施工建设需要。

为它得到更好利用创造良好条件,并且能降低成本。

但柱截面厚度比较大,设计中应该对此足够重视,更好地指导施工建设。

1.2框架剪力墙结构框架结构中适当设置剪力墙,从而实现提高设计效果的目的。

利用钢筋混凝土墙板代替框架剪力墙结构的梁柱,有效承担各类荷载所引起的内力,同时还能对结构的水平力进行有效控制,增强结构的综合性能。

这种结构的刚度和空间整体性非常好,梁柱楞角不会发生外露现象,为室内装饰装修创造便利,在小高层施工建设中得到比较广泛的应用。

同时在该结构当中,框架与剪力墙能协调一致,共同发挥作用,提高结构的稳固性与可靠性。

4.3混凝土框架结构——框架结构的计算简图

4.3混凝土框架结构——框架结构的计算简图

Bz脉动风荷载的背景分量因子 z B kH 1
Z
1
x
z
Z
φ 1(z)—结构第1阶振型系数,可由结构动力计算确定,混凝土框架结构 可近似的取φ 1(z)=(z/H)[2-(z/H)],z为计算点到室外地坪距离; H—结构总高度; ρx—脉动风荷载水平方向相关系数;
x
10 B 50e B / 50 50
第四章 混凝土框架结构
现浇框架结构
刚接节点
装配式框架结构
装配整体式框架 柱与基础的连接
铰接节点或半铰接节点
刚接节点 固定支座 铰支座
4.3框架结构的计算简图
4.3.2结构的计算简图
3.跨度与层高的确定 (1)梁的跨度 取顶层柱轴线之间的距离,当柱截面尺寸有变化时 以最小截面的形心线来确定。 (2)层高 取本层楼面至上层楼面的高度,底层层高取基础顶 面到二层楼板顶面之间距离。
荷载形式。
15.80kN
16.45kN
框架结构风荷载简图
风荷起算位置
ic Ec I Hi
装配整体式楼盖
Ec—— 混凝土弹性模量; I —— 框架柱截面惯性矩。
装配式楼盖
按实际截面计算I。
1 3 I bchc 12
4.3框架结构的计算简图
4.3.2结构的计算简图
6.荷载的计算 作用于框架结构上的荷载有两种:竖向荷载和水平荷载。 分布荷载居多 竖向荷载 楼面活荷载 建筑结构自重
第四章 混凝土框架结构
4.3框架结构的计算简图
4.3框架结构的计算简图
4.3.1截面尺寸的估计
1.梁截面尺寸 框架梁柱截面尺寸可近似预估:
第四章 混凝土框架结构
1 1 梁高 h ~ l , l 为梁的计算跨度 8 12

钢筋混凝土框架结构—框架结构计算

钢筋混凝土框架结构—框架结构计算

3. 框架结构的类型
(1)全现浇框架 (2)全装配式框架 (3)装配整体式框架 (4)半现浇框架
(3)框架结构的规则性 建筑设计应符合抗震设计要求,不宜采用严重不规则的设计方案。不规则 有结构平面凸凹不规则、扭转不规则、竖向侧向刚度不规则等。
(4) 抗震缝设置
用抗震缝把平面上不规则的结构分割成若干规则结构以减小震害。 设有抗震缝的建筑,如果抗震缝宽度不够,地震时难免相邻建筑发生 碰撞。而抗震缝设置过大,又会给立面处理和抗震构造带来困难。因此, 一般应尽可能选用合理结构方案而不设抗震缝,只有当建筑平面突出部分 较长,结构刚度以及荷载相差悬殊或房屋有较大错层时,才设置抗震缝。 抗震缝的最小宽度应符合规范规定。
多遇地震作用下楼层内最大的弹性层间位移应满足:
e e h
式中:Δμe——多遇地震作用标准值产生的楼层内最大的弹性层间位移 [θe]——弹性层间位移角限值,框架结构取1/550 h——计算楼层层高
9.3. 框架结构的受力特点
.计算单元的确定 框架结构是空间结构体系,沿房屋长向和短向可分别视为纵向框架和横向框架。 每一榀平面框架作为一个计算单元
框架结构的荷载:竖向荷载(自重和楼屋面活载) 水平荷载(风荷载和地震作用)纵、横向
框架分别承担纵向和横向水平荷载及竖向荷载
2 计算简图
框架杆件用其轴线表示; 杆件之间用节点表示;杆件长度用节点之间的距离 表示. 计算跨度取框架之间轴线距离; 柱的计算高度可以取层高, 底层柱一般取到基础顶面的距离;
9.3.3 框架结构侧移控制
框架结构的侧移

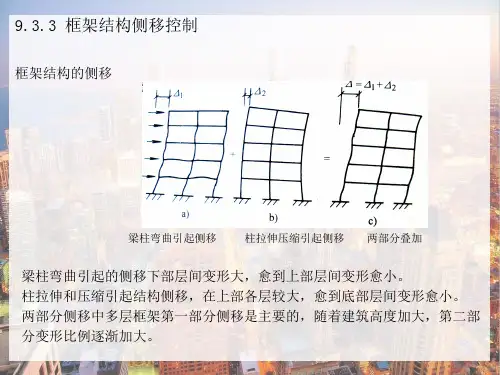

梁柱弯曲引起侧移 柱拉伸压缩引起侧移 两部分叠加
