镁合金牺牲阳极安装技术要求_2020
牺牲阳极阴极保护设计说明
牺牲阳极施工图设计说明（五）阴极保护1.主要设计及施工规范《钢质管道外腐蚀控制规范》GB/T21447-2018《埋地钢质管道阴极保护技术规范》GB/T21448-2017《镁合金牺牲阳极》GB/T17731-2015《埋地钢质管道阴极保护参数测量方法》GB/T21246-20202.设计概况本工程对消耗油库至外场供油干管和回油干管进行牺牲阳极阴极保护。
供油干管与回油干管平行敷设，采用联合阴极保护方式，被保护管道两端设绝缘接头。
被保护管道相关数据见下表：序号名称材质管径（外径X壁厚）（mm）长度（m）防腐层备注1供油干管20＃377X1216003PE加强级2回油干管20＃219X816003PE加强级3.设计参数土壤电阻率：30Ω·m覆盖层电阻率：≥10000Ω·m2设计使用年限：20年管道最小保护电流密度：0.05mA/m2管道自然电位：-0.55V（CSE）管道最小保护电位：-0.85V（CSE）4.设计内容及技术参数4.1本工程设5组镁合金牺牲阳极，每组设3支阳极块，每组间距400米。
4.2设测试桩5组，与牺牲阳极结合设置。
5.材料的选用及技术要求5.1本工程选用镁合金牺牲阳极，牌号:AZ63B，质量符合《镁合金牺牲阳极》GB/T17731-2015中的要求。
阳极形状选用梯形。
牺牲阳极应具有完整的质量证明文件，阳极上应标记材料类型，阳极质量和炉号。
阳极电化学性能、规格尺寸如下表：牌号开路电位V（CSE）工作电位V（CSE）实际消耗率Kg/（A·a）重量（Kg）尺寸（mm）备注AZ63B-1.57～-1.60-1.52～-1.577.511700X（110+90）X885.2牺牲阳极填包料由石膏粉、膨润土和工艺硫酸钠组成，它们的质量百分比为75：20：5。
填包料预包装，袋子应采用麻袋或棉质布袋，不应采用化纤类包装袋。
填料厚度应均匀密实，各个方向填料厚度不小于200mm。
牺牲阳极的设计与安装说明
牺牲阳极的设计与安装说明
1、一般牺牲阳极工程采用镁合金牺牲阳极，规格通常为22公斤/支，也有采用14公斤、11公斤、8公斤的规格，一般安装时单支焊接或两支阳极并联为一组安装。
2、如果是并联焊接，相邻阳极组最好分布在管道两侧。
阳极组距管道外壁约2.0m左右,距管道外壁最近不小于300mm；最小埋深部不小于1m。
可根据现场实际情况，按照有关标准规范适当调整阳极位置。
3、如果阳极采用4支一组，同侧阳极组间距最低不小于2米。
4、阳极钢芯与电缆连接，采用焊锡灌注，以减少接触电阻，同时应保持连接处的绝缘密封，需包覆环氧树脂玻璃布，然后再采用热收缩套管，加以密封和绝缘，阳极的钢芯一端阳极端面，须涂环氧树脂，确保该端面不起作用，其他五面要清洁干净，放入盛有阳极填充料的棉布口袋中。
5、阳极电缆可用10mm2电缆，可用vv-1kv/1x10mm2。
6、牺牲阳极与钢管可采用铝热焊剂直接将阳极电缆焊接于钢管上，然后应仔细修复焊接处的防腐层，保证该处密封绝缘。
通常采用补伤片补伤。
7、阳极安装在阳极坑后进行回填，在回填土中不应含有砖、石等，若坑内较干燥时，应在阳极外的布袋上盖上一层薄土后，向坑内灌水，使阳极布袋内的填料饱和吸满水，然后再回填并夯实，恢复地坪。
镁合金牺牲阳极使用技术规范
镁合金牺牲阳极使用技术规范
一、何时更换阳极？
镁合金牺牲阳极阴极保护方法中，镁阳极可用于电阻率在20欧.米到100欧.米的土壤或淡水环境。
镁牺牲阳极一般可以在电阻率20欧姆/米~50欧姆/米的土壤或者淡水环境中，电阻率小于10欧姆/米的环境中一般不会使用镁牺牲阳极。
100℃的是镁牺牲阳极使用时可以达到的温度，镁牺牲阳极的使用率为百分之八十五，所以当阳极的重量剩到百分之十五的时候，就可以认定该阳极已经失效。
镁牺牲阳极的电阻率正常情况下是50%，但是受到各种情况的约束可能会更低一些。
一般情况下，阳极发散电流与阳极形状和表面积有关，如果阳极消耗过大，则表面积和重量会产生很大变化，此时的发散电流有可能没法达到要求。
二、注意事项
不要混合安装不同类型的阳极。
如果安装不同的阳极材料，如锌和铝，较活跃的阳极(铝)将花部分努力保护较不活跃的金属(锌)。
一个典型的类似错误是在配备铝阳极的设备上增加一个锌尾板阳极。
三、使用年限
带填料镁合金牺牲阳极这种规格的镁合金牺牲阳极在保护的时候保护时间比较长，可以得到25-30年，很多燃气管道上面都会采购这样的牺牲阳极来保护，保护时间长，在后期中不需要短期更换，能减少成本。
牺牲阳极选用及布点的技术要求
牺牲阳极选用及布点的技术要求阴极保护技术根据保护电流的供给方式，可分为牺牲阳极法和强制电流法两种保护方法。
采用牺牲阳极法的主要优点有：无需外部电源、对外界干扰少、安装维护费用低、无需征地或占用其他建构筑物、保护电流利用率高等，因此特别适合于城市范围内的埋地钢管腐蚀。
而我公司输配管网绝大部分均埋设在市区范围，因此我公司予以推荐。
另方面，强制电流法则有：保护范围大、适合范围广、激励电势及输出电流高、综合费用低等优点，故适合用于长输管线或市郊管线的防腐。
如应用于市区范围内时，则由于其会产生干扰电流而影响其他管线及建筑物，且还需要征地或占用建筑物，因此在实施时会带来较大的困难。
因此，城市埋地煤气管道防腐的阴极保护宜用牺牲阳极法。
当条件许可时，也可采用强制流保护法。
目前，在我公司城市燃气输配管网中，已全面采用牺牲阳极法来进行管道防腐。
牺牲阳极选用及布点的技术要求电防护法在选用时应符合以下要求a）锌阳极不得使用在土壤电阻率＞20O·m的场合；b）镁阳极不宜使用在土壤电阻车＞100Ω·m的场合；c）外加电流阴极保护法在选用时不受土壤电阻率的限制。
（2）采用牺牲阳极法时，选用阳极的保护效果应符合以下要求：a）对地电位应达到-0.85V或更负；b）通电时，阴极电位较自然电位向负方向变化值应大于300mV；c）当土壤或水中含有硫酸盐还原菌，且硫酸根含量大于0.5％时，通电后，对地电位应达到-0.95V或更负。
试验和使用经验均证实，镁合金和铜及其合金、镍、钢、贵重金属（银、金、铂）接触使用时不合理的。
工业上允许和不同牌号镁合金金属使用的材料有铝及其合金、锌及其镀锌层、镉及其镀镉层、磷化钢（油浸磷化膜）、镀铬钢，膜厚不低于四微米、铜合金和钛。
在海洋大气和热带气候条件下，允许和不同牌号镁合金接触使用的有铝及其合金、阳极化并在溶液中封孔处理的铝合金、镉和镉镀层、镀铬钢膜厚度不低于六十微米。
5000系铝镁合金对镁合金腐蚀影响最小。
牺牲阳极技术规范书
牺牲阳极技术规范书（一）锌阳极1、化学成分锌阳极的化学成分（质量分数 %）2、电化学性能土壤中棒状锌阳极的电化学性能3、棒状锌阳极规格及尺寸棒状锌阳极参考规格及尺寸4、其它用于锌阳极的钢芯表面镀锌，阳极体与钢芯之间的接触电阻小于0.001Ω。
（二）镁阳极1、化学成分镁合金牺牲阳极的化学成分（质量分数 %）2、电化学性能镁合金牺牲阳极的电化学性能3、形状、规格及尺寸镁合金阳极形状分为D型，梯形、圆柱型、球型、半球型、棒状（包括圆棒、矩形棒），其规格及尺寸见GB/T17731-2004《镁合金牺牲阳极》。
（三）填包料牺牲阳极的填包料是由石膏粉、膨润土和工业硫酸钠组成的混合物。
牺牲阳极填包料配方填包料可在室内预装，也可在现场包装。
包装带采用棉布袋或麻袋，阳极棒置于袋子的中央，填料均匀分布在袋子中，且密实均匀，四周填料至少为50mm。
填包料拌匀，不得混入石块、泥土、杂草等。
（四）引出电缆引出电缆与阳极连接牢固，抗拉强度大于1.5倍预包装总重。
连接处的密封性保证使用寿命期连接处不腐蚀。
牺牲阳极引出电缆缆芯截面不小于10mm2，电缆长度不小于5m。
电缆符合以下要求：电压等级：0.6/1kV。
绝缘层：PVC。
绝缘护套：PVC。
（五）到货后对外观、重量、钢芯与阳极接触电阻、化学成分或电化学性能进行检验。
按批进行抽检，抽检频率不低于3%，少不少于3支，若不合格加倍抽查，其中一支不合格该批判定不合格，招标方将拒绝批次产品使用在本工程上。
（六）包装和运输1、在搬运过程中考虑阳极的特殊要求。
2、需标示吊装重心，在装卸时严格遵守。
运输时用草垫等材料保护阳极体不被磨损或摔坏变形。
镁合金牺牲阳极施工标准
镁合金牺牲阳极施工标准

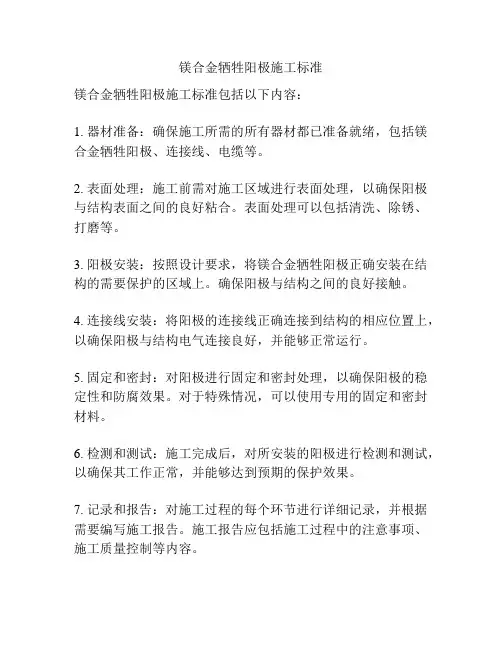

镁合金牺牲阳极施工标准包括以下内容：
1. 器材准备：确保施工所需的所有器材都已准备就绪，包括镁合金牺牲阳极、连接线、电缆等。
2. 表面处理：施工前需对施工区域进行表面处理，以确保阳极与结构表面之间的良好粘合。
表面处理可以包括清洗、除锈、打磨等。
3. 阳极安装：按照设计要求，将镁合金牺牲阳极正确安装在结构的需要保护的区域上。
确保阳极与结构之间的良好接触。
4. 连接线安装：将阳极的连接线正确连接到结构的相应位置上，以确保阳极与结构电气连接良好，并能够正常运行。
5. 固定和密封：对阳极进行固定和密封处理，以确保阳极的稳定性和防腐效果。
对于特殊情况，可以使用专用的固定和密封材料。
6. 检测和测试：施工完成后，对所安装的阳极进行检测和测试，以确保其工作正常，并能够达到预期的保护效果。
7. 记录和报告：对施工过程的每个环节进行详细记录，并根据需要编写施工报告。
施工报告应包括施工过程中的注意事项、施工质量控制等内容。
以上是镁合金牺牲阳极施工的一般标准，具体的施工标准还应根据具体项目的要求和设计方案确定。
镁合金牺牲阳极安装方式
河南汇龙合金材料有限公司
镁合金牺牲阳极
安
装
方
式
河南汇龙合金材料有限公司
2018年版
镁合金牺牲阳极安装方式
（土壤环境）
⑴阳极地床构造
为保证牺牲阳极在土壤中性能稳定，阳极四周要填充适当的化学填包料，阳极与土壤相邻为阳极与填料相邻，改善了阳极的工作环境；降低阳极接地电阻，增加阳极输出电流；填料的化学成份有利阳极产物的溶解，不结痂，减少不必要的阳极极化；维持阳极地床长期湿润。
对化学填包料的基本要求有：
电阻率低，渗透性好，不易流失；保湿性好。
牺牲阳极填包料有用袋装和现场钻孔中填装两种方法，注意袋装的袋子必须是天然纤维织品，严禁使用化纤织物。
现场钻孔填装效果虽好，但填料用量要大，稍不注意容易把土粒带入填料中，影响填包的质量，填包料的厚度应在各个方向均保持5～10cm。
常用填包料配方见附表：
⑵阳极地床的布置
牺牲阳极的分布可采用单支或集中成组两种方式，阳极埋设分为立式，水平式两种，埋设方向有轴向和径向。
阳极埋设位置一般距管道外壁3～５m，最小不宜小于0.3m，埋设深度以阳极顶部距地面不宜小于1m为宜，对于北方地区，必须在冻土层以下。
成组埋设时，阳极间距2～3m为宜。
在地下水位低于3m的干燥地带，牺牲阳极应加深埋设，对河流、湖泊地带，牺牲阳极应尽可能埋设在河床（湖底）的安全部位以防洪水冲涮和挖泥清淤时损坏。
在城市和管网区使用牺牲阳极时，要注意阳极和被保护构筑物之间不应有其它构筑物，如电缆、水、汽、管道等。
牺牲阳极组在管道上的间距，对于长输管道为1 ～2组/km，对于城市管道及站内管网以2 00～300组为宜。
全河南汇龙合金材料有限公司技术部：刘珍。
浅埋阳极做法
浅埋阳极做法1.1 阴极保护系统施工技术要求1.1.1 牺牲阳极的埋设必须采用化学填包料，填包料厚度应大于50mm，填包料配方为：石膏粉75%：工业硫酸钠5%：膨润土20%。
1.1.2 镁合金阳极表面预处理阳极在放入填包料之前，阳极的工作面应使用钢丝刷打磨掉氧化皮等污物，必须保证清洁，不允许有涂层、油污等存在，否则应清除干净。
1.1.3 镁合金阳极填包料包装采用布袋包装回填，严禁使用化纤织品预包装，填包料包装可在室内进行，填包料应调拌均匀、不得混入石块、泥土和杂草等。
1.1.4 镁合金阳极的安装阳极安装时，用一根绳子系住布袋口，放置于水中浸泡至填包料处于饱和状态，然后十分小心地把它装配在事先钻好的阳极孔里，最后回填细土、夯实、恢复地貌。
1.1.5 电缆与管道的连接电缆与管线的连接，采用铝热焊焊接，焊接后应进行绝缘密封处理，并要确保焊接区的防腐可靠。
在涂层修补前，应检查和测试电缆与管线的电连续性，包括以下内容：（1）目测检查任何一个焊缝，焊接点应无裂纹、气孔及焊渣飞溅的尖点，且与母材融合；（2）使用1kg的锤子敲击铝热焊点部位，检查其抗机械性能，并目测焊接是否充分连接；（3）检查电缆与管线间的电阻值应小于0.01Ω；（4）施工方应对完成的所有测试工作进行记录。
（5）不合格的连接必须通过磨擦去除，而且不得减薄管线壁厚，新的连接点必须移到距先前焊点处至少75mm。
（6）电缆焊接完毕并检查合格后，应先用绝缘胶带将电缆固定，并对铝热焊点四周进行表面处理达到GB/T8923.1中规定的St3级，并将焊点四周的防腐层打毛，而后将焊接处用环氧树脂进行绝缘处理，之后再贴上补伤片，补伤片边缘距破损边缘应不小于100mm。
管道上最后还应缠绕聚丙烯增强纤维胶带一道，缠绕宽度应比补伤片的两边至少各大50mm。
1.1.6 电缆（引线）的埋地敷设电缆（引线）的埋设深度不应小于1m。
电缆回填前应进行仔细检查，并留有足够裕量以防在电缆上产生张力；电缆敷设时要求铺砂盖砖，有关具体要求按电力电缆的施工规范执行。
天然气埋地储罐镁合金牺牲阳极安装测试方法
埋地天然气储罐阴极保护怎么做？地埋LPG储罐的阴极保护应该怎么做？埋地钢制储罐液化石油气储罐阴极保护的设计与施工怎么做？天然气公司场站埋地储罐牺牲阳极怎么测试测量？河南邦信防腐材料有限公司的技术人员经常会接到这样的咨询电话，今天笔者就为大家简单介绍一下埋地储罐阴极保护牺牲阳极的安装方法和步骤，硫酸铜参比电极的电位测试方法。
如有不清楚的地方，请电话咨询公司技术人员。
1. 采用4-22kg预包装镁合金牺牲阳极，每个埋地储罐米设置一组镁阳极，每组两只或3只。
2. 镁合金牺牲阳极的敷设应与埋地储罐垂直，应选择在土层较厚、潮湿、电阻率低的地方。
距埋地储罐外壁距离不得小于0.5m，埋深与埋地储罐中心埋深相同且不得小于1m。
3. 牺牲阳极阳极坑尺寸为0.5×0.5×1.5m。
阳极填包料的袋子必须采用天然纤维织品（棉布或麻袋）。
严禁使用人造纤维织品。
填包料可在室内或现场包装。
应保证阳极四周的填包料厚度一致，且厚度不小于50mm,阳极袋子就位后先浇水浸透填包料，然后回填。
施工时应确保填料密实，阳极居中。
4. 长效硫酸铜参比电极用作阴极保护电位的测量，埋设在埋地储罐中心线中央位置并尽量靠近管道，水平距离为100mm，埋设前将参比电极同填包料一起浸水超过10小时，埋设后再用水将其周围土壤湿润。
参比电极填包料袋子必须采用天然纤维织品（棉布或麻袋），填包料可在室内或现场包装。
5. 电缆与管道连接具体步骤：1) 埋地储罐焊接点清洁2) 用刀割开一个口子。
（12点方向，约100mm2大小）3) 对割开处进行烤火加热，用铁铲去除PE层，用钢丝刷将环氧层磨光，形成直径约3cm的圆形光面。
4) 将四周PE软化处用钢锉打毛，将凸起不平处刮走（方便补伤）。
5) 将电缆一端去皮约3cm。
6) 用铜片将电缆一端压在光面处，做铝热焊接，将其焊在管材上。
7) 将焊接处毛刺、飞溅物、焊渣除去，检查焊接质量。
8) 合格后，用热熔胶将此处伤口补伤。
储罐内壁镁合金牺牲阳极安装说明书
储罐内壁阴极保护方案河南汇龙合金材料有限公司技术部：刘珍编制：2018年8月内部资料请勿外传阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案项目计划书修订版（B）说明书河南汇龙合金材料有限公司阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案湖北500万方/天LNG 工厂国产化示范工程防腐与绝热（4300单元）阴极保护储罐内壁阴极保护1.0设计范围本设计内容包括：生产、消防给水泵房（3500单元）的3座3000m 3生产、消防合用水罐的罐底板内壁牺牲阳极设计。
2.0内壁阴极保护2.1内壁阴极保护方案3000m 3生产、消防合用水罐的内壁牺牲阳极阴极保护均采用14.5kg/支镁合金阳极，阳极数量见下表2-1。
表2-1储罐名称及阳极数量表2.2施工技术要求镁合金阳极通过六角头螺栓与储罐内壁连接，严禁阳极与内壁短接。
储罐组装好后，将M16×100六角头螺栓头焊接在储罐的罐底板内壁上，焊接应牢固，保证与储罐电气联通，然后将镁合金阳极安装在六角头螺栓上，镁合金阳极安装前其背面（与储罐靠近的一面）应涂刷两道涂料。
镁合金阳极安装后再进行内壁喷砂除锈，最后进行除阳极外所有金属包括焊点及支架等暴露处的涂料涂装。
储罐内壁的涂料涂装施工见（HBLNGE-2-43CP-GS-07）《防腐部分说明书》的规定。
涂料涂装前，镁合金阳极表面要用塑料布包裹，防止污染镁合金阳极工作面。
镁合金牺牲阳极的性能指标应符合（HBLNGE-2-43CP-SP-09）《牺牲阳极技术规格书》的要求，镁合金阳极的安装方式及布置见HBLNGE-2-43CP-DR-07.01。
编制校对审核审定序号设备名称及规格设备数量（座）牺牲阳极单重每座设备的牺牲阳极数量（支）阳极总数合计（支）对应机械专业档案号13000m 3生产、消防合用水罐314.5kg/支的镁合金阳极34102中国石油集团工程设计有限责任公司西南分公司说明书档案号：HBLNGE-2-43CP-GS-07共2页第2页3.0主要工程量表主要工程量见表3-1。
镁合金牺牲阳极施工行业标准
预包装镁合金牺牲阳极行业标准河南汇龙合金材料有限公司2019年初版预包装镁合金牺牲阳极1.名称：镁合金牺牲阳极2.标准：GB/T17731-20153.型号：MGAZ63B-C-22-S4.规格：（长×宽×高mm）：700×(130+150)×125单支重量为22±0.5kg、横截面为梯形。
5.产品说明：预包装镁合金牺牲阳极（预包装镁阳极）主要由一只镁阳极和专用热收缩套管、电缆线组成，阳极体采用在阳极体周围装上所要求成份的填包料。
镁合金牺牲阳极是为了保证阴极保护工程施工质量以及简化现场施工程序而开发的，施工方便快速、将原来在施工现场进行的操作在工厂里完成，有效保证了阳极地床的施工安装质量。
订购时请告知镁阳极规格、所需带电缆的规格和长度。
引出电缆要求:牺牲阳极引出电缆缆芯截面应不小于10mm2，长度不低于5米，电压等级：0.6/1kV, 绝缘层：PVC, 绝缘护套：PVC,（常规所带电缆为VV-1KV/1*10mm2）。
6.使用寿命：10年8.镁合金牺牲阳极及填包料外形图：(图片仅供参考)产品说明：长输埋地管线镁合金牺牲阳极的施工要求首先是牺牲阳极的埋设要求:准备好填料,要按比例配制并调匀,装入直径三十厘米一米长的棉布袋中;按要求将阳极进行表面清洁处理,然后插入准备好的填包料中心位置压实。
ISO9000—效率、效益之源。
填包料外面要绑结实,放平或者数值摆放都可以,埋在相同深度,距离被保护管道两到三米的位置,zui后用准备哈皮的细土掺入盐将阳极坑进行填平。
电缆与其他装置连接的时候都要采用锡焊,分线盒内的连接线除外。
锡焊接前都要剥去防腐绝缘层,并进行表面清洁处理;焊接完成后的焊接点要做好绝缘防腐处理;电缆的埋设也要与管道的的埋设深度相同。
电缆必须要有足够长的预留大约在零点八米左右,预留长度不能加上保护管,方便日后维护的时候将分线盒提出地面检测数据;分线盒的填埋要填实并且要做防水处理。
预包装袋装镁合金牺牲阳极安装说明书
1. 套装镁合金牺牲阳极安装之前首先要进行土方的开挖。具体埋设 镁合金牺牲阳极的位置和数量，根据图纸设计进行选定牺牲阳极的埋设 位置。具体的土方开挖大小和深度根据图纸和现在实际情况开挖来定。 阳极地床和管道之间不允许金属物体，应该避开交流电干扰的地方。
3.牺牲阳极开路电位测量 开路电位测量适用于测量牺牲阳极在埋设环境中与管道断开时的开 路电位。测量步骤如下： ①测量前，应该断开牺牲阳极与管道的连接。 ②测量中，按图 14-2 的连接方式进行测量。 ③将硫酸铜电极放置在牺牲阳极埋设位置的上方潮湿土壤上，应保证 硫酸铜电极底部与土壤接触良好。 ④将数字万用表调至适宜的量程上面，读取数据。 ⑤测量完成后将牺牲阳极与管道连通。
2.开挖注意事项：
（1）开挖深度：一般大于 1 米，且不低于管道深度。开挖深度一 般根据当地实际情况，必须把牺牲阳极埋设在冰冻线以下，在地下水位 低于 3 米干燥地带，阳极埋设深度应该适当加深。
（2）阳极与管道距离：一般情况距离管道 3~5 米，至少应该大于 0.3 米，不能有其他金属物隔开。 六、套装牺牲阳极埋设方式 1.套装牺牲阳极在管道上的分布宜采用单支或集中成组两种方式。套装 牺牲阳极埋设有立式或卧式两种. 2.套装牺牲阳极与管道连接有直接连接和间接连接。 七、套装牺牲阳极连接详细图纸 1.直接连接
河南汇龙合金材料有限公司
河南汇龙——阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案
预包装袋装镁合金牺牲阳极
使
牺牲阳极安装要求
牺牲阳极安装要求1.牺牲阳极采用22kg镁合金制成，每250米设置一组，每组两只。
2.镁牺牲阳极的敷设应与管道垂直，应选择在土层较厚、潮湿、电阻率低的地方。
距管道外壁距离最小不得小于0.5m，埋深与管道中心埋深相同且不得小于1m。
3.牺牲阳极阳极坑尺寸为0.5×0.5×1.5m。
阳极填包料的袋子必须采用天然纤维织品（棉布或麻袋）。
严禁使用人造纤维织品。
填包料可在室内或现场包装。
应保证阳极四周的填包料厚度一致，且厚度不小于50mm,阳极袋子就位后先浇水浸透填包料，然后回填。
施工时应确保填料密实，阳极居中。
4.参比电极用作阴极保护电位的测量，埋设在管道中心线中央位置并尽量靠近管道，水平距离为100mm，埋设前将参比电极同填包料一起浸水超过10小时，埋设后再用水将其周围土壤湿润。
参比电极填包料袋子必须采用天然纤维织品（棉布或麻袋），填包料可在室内或现场包装。
5.电缆与管道连接具体步骤：1)管子清洁2)用刀割开一个口子。
（12点方向，约100mm2大小）3)对割开处进行烤火加热，用铁铲去除PE层，用钢丝刷将环氧层磨光，形成直径约3cm的圆形光面。
4)将四周PE软化处用钢锉打毛，将凸起不平处刮走（方便补伤）。
5)将电缆一端去皮约3cm。
6)用铜片将电缆一端压在光面处，做铝热焊接，将其焊在管材上。
7)将焊接处毛刺、飞溅物、焊渣除去，检查焊接质量。
8)合格后，用热熔胶将此处伤口补伤。
9)两人配合操作，一人将电缆按在管材上，另一人将融化的胶条涂于电缆上，造成一个圆滑的坡面，形成过渡，便于补伤片的安装操作。
10)将伤口补伤（按照防腐补伤要求）。
a)补伤用两张补伤片，先补一张，等其冷却。
再将露出电缆附近清洁、打毛。
冷却原因：第一张补伤片上面也需要打毛，防止因温度太高，打毛时将其刮伤。
b)将第二张补伤片安装，使其与第一张作交叉状安装。
11)将阳极包露出电缆与连接到接线板的电缆用铜套管相连，用液压钳将铜套管两端和中间三个位置压实。
套装镁合金牺牲阳极在管道上的分布方法
Henan Huilong alloy material Co., Ltd
牺牲阳极
在 管 道 上 分 布 方 法
河南汇龙合金材 7 日
河南汇龙合金材料有限公司
Henan Huilong alloy material Co., Ltd
阳极怎么分布呢？ 牺牲阳极在管道上的分布可采用单支或集中组成两种方
法，同组阳极宜选用同一批号或开路电位相近阳极。 牺牲阳极埋设有什么方式呢？
牺牲阳极埋设分为立体和水平式两种，埋设方向有轴向 和径向。阳极埋设位置一般距管道外壁 3-5mm,最小不宜小于 0.3mm,埋设深度以阳极顶部距地面不小于 1m 为宜，对于北 方地区，必须在冻土以下。成组埋设是，阳极间距以 2-3m 为宜。
以上这些就是阳极分布以及方式方法。 在什么情况下会安装测试系统呢？
为了检查地下钢质管道的保护状态及效果，还应安装测 试系统。牺牲阳极保护的测试系统应能提供保护体的自然电 位、阳极性能、保护电位的功能。
通常在相邻两组牺牲阳极管段的中间部位设置一个可测 量管道保护电位的测试桩，桩的间距以 500m 左右为宜。
另外，牺牲阳极投入运行后，应定期进行监测和维护， 至少每半年一次。待牺牲阳极到达使用寿命时，测量的保护 参数异常，或保护电位不能达到阴极保护标准，则说明阳极 已“牺牲”完毕，应更换安装新的牺牲阳极，使管道继续得 到阴极保护。
河南汇龙合金材料有限公司
Henan Huilong alloy material Co., Ltd
在地下水位低于 3m 的干燥地带，阳极应当加深埋设，对 于河流、湖泊地带，牺牲阳极应尽可能埋设在河床（或湖底） 的安全部位，以防洪水冲刷或挖泥清淤时损坏。
河南汇龙合金材料有限公司
镁合金牺牲阳极的施工要求
镁合金牺牲阳极的施工要求在使用牺牲阳极阴极保护方法的时候，应该按照设计要求来选用镁合金牺牲阳极，而且埋设位置应该与需要保护的燃气管道的距离不能小于零点三米，但是也不能距离过于大于七米，埋设阳极的井深度不应该小于一米，而且必须直接埋设在潮湿的土壤中。
镁合金牺牲阳极的埋设形式可以采用阳极立式摆放或者卧式摆放都可以。
在镁合金牺牲阳极与被保护管道之间，严格控制并禁止设置其他金属构筑物。
镁合金牺牲阳极的测试桩在设置时应符合下列要求：1）测试桩最好设置在主干管道沿线；2）测试桩最好的设置距离是每五组阳极之间或者一千米的距离一个；c）测试桩的埋设位置必须沿主管线并在牺牲阳极附近，而且埋设位置周围的土壤腐蚀性强、地下水位高或管道绝缘防腐层薄弱的地点；d）在每个测试桩附近设置1个测试点。
其目的是：测试桩是为了监测牺牲阳极装置的保护电位。
测试点是为了检测、掌握阴极保护系统运行后管道被保护状态而设置。
镁合金牺牲阳极的施工要求首先是牺牲阳极的埋设要求：准备好填料，要按比例配制并调匀，装入直径三十厘米一米长的棉布袋中；按要求将阳极进行表面清洁处理，然后插入准备好的填包料中心位置压实。
填包料外面要绑结实，放平或者数值摆放都可以，埋在相同深度，距离被保护管道两到三米的位置，最后用准备哈皮的细土掺入盐将阳极坑进行填平。
电缆与其他装置连接的时候都要采用锡焊，分线盒内的连接线除外。
锡焊接前都要剥去防腐绝缘层，并进行表面清洁处理；焊接完成后的焊接点要做好绝缘防腐处理；电缆的埋设也要与管道的的埋设深度相同。
电缆必须要有足够长的预留大约在零点八米左右，预留长度不能加上保护管，方便日后维护的时候将分线盒提出地面检测数据；分线盒的填埋要填实并且要做防水处理。
电缆的颜色要有区分度，阳极选用的埋设位置周围也要有永久性的标志。
带状镁合金牺牲阳极使用说明书
河南汇龙合金材料有限公司一家合金材料多元化延伸产品深加工、电气技术研发、工程承包为一体的高新企业。
带状镁合金牺牲阳极使用说明书河南汇龙合金材料有限公司2018年版镁带状牺牲阳极|镁阳极|高电位镁阳极|带状镁合金阳极|镁带阳极镁带状牺牲阳极功能用途：镁带状牺牲阳极主要用于高电阻率环境、套管内管道的保护、管道临时阴极保护、储罐及管网的保护、防强电干扰的接地栅等。
镁带状牺牲阳极性能特点：镁带状牺牲阳极的形状扁平，长度可以调节，容易弯曲，防腐性能好、不需外加直流电源、安装后自动运行、不需维护、占地面积少、工程费用低、与外界环境不发生任何干扰。
镁带状牺牲阳极在管道阴极保护工程中有独特的应用,特别是在长输管道、穿越段管道、大型储管道、大型储藏罐底、地型复杂气候恶劣的管道或金属结构、防雷击用的接地网以及复合阳极中的短期阳极等应用由为突出。
镁带状牺牲阳极执行标准：ASTM97-98、ASTM B 843-1995 《镁合金牺牲阳极》；SY/T0019-1997《埋地钢质管道牺牲阳极阴极保护设计规范》镁带状牺牲阳极化学成分：牌号Al Zn Mn Fe Ni Cu Si Mg镁锰＜0.010 - 0.5-1.30 ＜0.03 ＜0.001 ＜0.02 - 余量纯镁＜0.010 ＜0.010 ＜0.030 ＜0.002 ＜0.001 ＜0.001 ＜0.010 ＞99.95AZ31 5.30-6.7 0 0.7-1.3 0.20 max 0.005 max 0.01 max 0.0 01 max 0.05 max镁带状牺牲阳极规格：序号带状阳极规格铁芯（mm）近似重量（kg/m）合金类别A （mm）B（mm）C（m）1 19(3/4) 9.5(3/8) 305(1000) 3.4(0.135)0.395(0.020) 镁锰2 19(3/4) 9.5(3/8) 305(1000) 3.4(0.135)0.357(0.020) 纯镁3 19(3/4) 9.5(3/8) 305(1000) 3.4(0.135)0.360(0.020) AZ31镁带状牺牲阳极施工要点：镁带状牺牲阳极施工时，挤压镁阳极的表面应清洁，不允许有影响用户使用的压伤，碰伤，亚坑，气泡，气孔，擦伤和划伤等缺陷。
镁合金阳极小知识
光钰科技（临沂）有限公司1 镁合金牺牲阳极小知识一、 牺牲阳极阴极保护牺牲阳极阴极保护是在金属构筑物上连接或焊接电位较负的金属，如铝、锌、镁及其它们的合金。
当阳极材料不断消耗，释放出的电流供给被保护金属构筑物从而实现阴极极化，这就是所谓的牺牲阳极阴极保护。
牺牲阳极阴极保护方法是延缓金属构筑物腐蚀的有效方法，牺牲阳极与防腐覆盖层相辅相成可有效延长金属构筑物使用和运行年限，减少底板穿孔事故的发生。
牺牲阳极阴极保护施工简便，保护效果较好，适合于复杂管网区的保护，无需考虑杂散电流干扰问题。
二、 镁合金牺牲阳极镁的特点是密度小，电位很负，极化率低，单位质量发生电量大，是理想的牺牲阳极材料。
镁牺牲阳极镁合金阳极主要有镁锰合金、镁-铝-锌-锰合金两大类，前一种又称为高电位镁阳极，后一种可分为AZ63B 和AZ31B 两类成分，其中AZ63B 主要用于制作埋地钢质管道的阴极保护，AZ31B 主要用于家用电热水器内胆的保护。
我公司的镁合金牺牲阳极严格按照国家标准GB/T17731-2009《镁合金牺牲阳极》生产。
适用于海水、淡水介质中的船舶、海上钻井平台、地下钢质管道等设施的保护。
三、 阳极使用对保护埋地的金属构筑物，阳极在土壤中使用时，镁合金牺牲阳极一般加工成块状或棒状装在填包料袋子里，以一定的间距立式或卧式埋设在距管道一定距离的土壤中（其间距根据设计和现场情况确定，具体参照设计图纸和标准GB/T21448-2008《埋地钢质管道阴极保护技术规范》），阳极所带的电缆和被保护构筑物用铝热焊焊接。
焊接点用环氧树脂等材料进行与原防腐层同等级的防腐处理，阳极埋设位置与管道平齐即可，离管道在1-2米左右即可。
填包料为石膏粉、工业硫酸镁、膨润土按标准比例配成的混合物，埋设前应将阳极连同填包料一起在洁净的水中浸泡1小时左右，以所有填包料全部浸透为标准，也可将阳极袋放置在阳极坑中后用水浇灌至浸透。
为降低镁合金牺牲阳极的腐蚀速率，有时需要由外部电源提供保护电流，外部电源通过埋地的辅助阳极将保护电流引入地下，通过土壤提供给被保护金属，被保护金属在大电池中仍为阴极，其表面只发生还原反应，不会再发生金属离子的氧化反应，从而使腐蚀受到抑制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
牺牲阳极安装技术要求、安装步骤和施工要求
1技术要求
（1）将牺牲阳极与管网电性连接，通过牺牲阳极自身消耗向被保护金属构筑物提供直流电流，通过土壤构成电流回路，使被保护的金属构筑物极化到保护电位一0.85—1.5V，即达到了良好的保护状态。
（2）施加阴极保护后，发现旁流严重而明显影响保护范围和保护效果时，应采用绝缘予以绝缘断流，确保被保护的金属构筑物全面达标。
（3）系统中的所有电缆接头质量均应满足设计与使用要求，其接触电阻应低于0.0lQ，密封处理应经久耐用、密封效果可靠，对外界不允许存在导通点，确保阴极保护系统在有效保护期内正常运行。
2安装步骤
牺牲阳极安装步骤：①阳极检验工作;②阳极表面活化处理;③牺牲阳极组装;④牺牲阳极埋设;⑤与管道电性连接。
3施工要求
（1）阳极检验工作
阳极组装前应对阳极电缆封头进行外观封涂质量检查，电缆机械强度检查和接触电阻测试。
因电缆损坏或电缆接头损坏将导致阳极失效，失去保护作用，要求阳极铁芯绝缘封涂质量好，阳极电缆机械强度以能够随阳极自身重量，阳极接触电阻小于0.001n。
（2）阳极表面活化处理
组装牺牲阳极之前，为加速阳极表面活化，应将阳极表面的附着的油污及氧化物除净。
首先采用机械处理方法，用手动砂轮或钢刷将阳极表面均匀打磨，再用粗砂纸打磨一遍。
必要时进行化学处理，阳极表面火花处理与组装间隔时间不宜超过24h。
（3）牺牲阳极组装
先将特制白布袋内放人15kg填包料，再将经过检验和表面活化处理的阳极放入布袋轴线正中填包料中固定，并在阳极四周及顶部填装填充料约35kg;阳极不应与布袋接触，组装时应防止阳极偏心。
（4）阳极的埋设
有关管道埋深、土壤的湿度、电阻率和其他性质的不同，阳极埋设的深度有所不同。
阳极应埋设在湿土层和冻土层之下，严防填充料干燥硬化而造成阳极失效。
牺牲阳极的埋设按照图纸技术要求进行施工。
阳极坑回填之前，应向坑内浇注足够量的水，浸透填料包，并及时测量牺牲阳极的开路电位。
回填时，严禁向阳极坑内回填砂石、水泥块等电阻率高的杂物应回填细粒的腐质土等电阻率低的土壤。
（5）与管道电性连接
阳极与被保护的管道之间采用电焊形式进行电性连接。
（6）焊伤点补伤
先将表面除锈、除尘、除油污，然后涂装加强级环氧煤沥青或涂装与防腐层相同的防腐材料。
要求补伤表面平整、粘结严密，无褶皱等缺陷，电火花检漏仪检测标准达到3000V以上时不打火花或达到原防腐等级。
（7）测试桩的安装
每个测试桩应设置在靠近管线的坚实的地基处，不得设置在管道正上方回填土层上，以防地质土层下沉损坏测试桩中的测量线路。
（8）参比电极的安装
1将Cu/CuSO。
参比电极从包装塑料袋中取出.放入预先用蒸馏水配制的CuSO。
溶液中浸泡24h，应注意电极完全浸没于溶液中。
2把装有回填料的包装袋打开，将浸没电极的CuSO。
溶液倒人其中，用溶液把填充料搅拌成稠泥状，再将浸泡过的电极埋没于回填料中央，扎好包装袋，注意预留出导线。
3根据图纸要求，挖好参比电极埋设坑后，将泡好参比电极连同回填料埋设于预挖的埋设坑中，在向坑中浇适量的淡水，保证电极与周围土壤的导电性。
4接线方式为参比电极引线沿测试桩内电缆套管直接连入接线板的接线柱。
