深层平板载荷试验检测报告
深层平板载荷试验检测方法简介

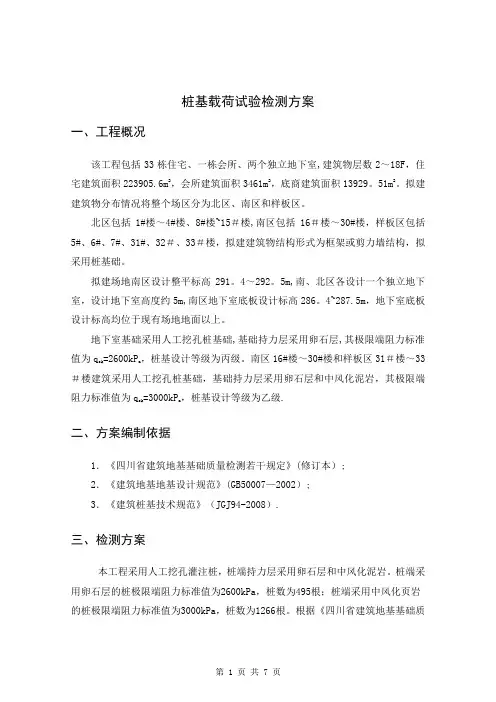

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室,建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929。
51m2。
拟建建筑物分布情况将整个场区分为北区、南区和样板区。
北区包括1#楼～4#楼、8#楼~15＃楼,南区包括16＃楼～30#楼，样板区包括5#、6#、7#、31#、32＃、33＃楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。
拟建场地南区设计整平标高291。
4～292。
5m,南、北区各设计一个独立地下室，设计地下室高度约5m,南区地下室底板设计标高286。
4~287.5m，地下室底板设计标高均位于现有场地地面以上。
地下室基础采用人工挖孔桩基础,基础持力层采用卵石层,其极限端阻力标准值为qsk =2600kPa，桩基设计等级为丙级。
南区16#楼～30#楼和样板区31＃楼～33＃楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为qsk =3000kPa，桩基设计等级为乙级.二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》(修订本）;2．《建筑地基地基设计规范》(GB50007—2002）;3．《建筑桩基技术规范》（JGJ94-2008）.三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。
桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。
根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测.桩身完整性检测：采用低应变进行完整性检测,检测数量为100％，共1641根.单桩竖向承载力检测:采用深层平板载荷试验和岩基载荷试验。
深层平板载荷试验选取数量分别为总桩数的1%，且不少于3个点,本工程选取5个点.岩基载荷试验选取数量分别为总桩数的1%,且不少于3个点，本工程选取54个点。
平板荷载试验研究报告
平板荷载试验研究报告0引言任何建筑物的地基基础设计必须满足地基承载力、变形和稳定性的要求。
勘察提供地基承载力是地基基础设计所需的重要指标，试验技术是勘察地基承载力最直接、可靠的手段，而平板载荷试验是测定地基承载能力和变形特性的可靠方法。
由于平板载荷试验相当于基础受荷载时的模型试验，比较直观，它是目前世界各国用以确定地基承载力的最主要方法，同时，在地基处理效果检验中也被广泛应用[1]。
1国内外研究现状岩土体是自然界的产物，其形成过程、物质成分以及工程特性是极为复杂的，并且随受力状态、应力历史、加荷速率和排水条件等的不同而变得更加复杂。
所以，在进行各类工程项目设计和施工之前，必须对工程项目所在场地的岩土体进行土工试验和原位测试，以充分了解和掌握岩土体的物理力学性质，从而为场地岩土工程条件的正确评价提供必要的依据[2]。
平板载荷试验是一种地基土的原位测试方法，是在野外现场用一个刚性承压板逐级加荷，测定天然地基或复合地基的变形随荷载变化而变化，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性[3]。
根据承压板的设置深度及特点，载荷试验可分为浅层平板载荷试验、深层平板载荷试验。
浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土。
平板载荷试验是模拟建筑物基础地基土受荷条件的一种测试方法。
在保持地基土的天然状态下, 在一定面积的承压板上向地基土逐级施加荷载, 并观测每级荷载下地基土的变形特性。
测试所反映的是承压板以下大约1.5 ～2倍承压板宽深度内土层的应力—应变关系, 比较直观地反映地基土的变形特性。
用以评定地基土的承载力, 计算地基土的变形模量并预估建筑基础的沉降量[4]。
平板载荷试验在试验中相当于模拟建筑物基础工作条件，所以具有直接、直观和数据可靠的优点，作为一种主要的原位测试手段在土基勘察中得到了广泛的应用，是目前世界各国确定地基承载力及其变形特征的最主要方法[5]。
深层平板载荷试验概述
深层平板载荷试验概述摘要：载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形模量。
其一般分为浅层平板载荷试验和深层平板载荷试验两种。
浅层平板载荷试验适用于地表浅层地基，有一定局限性。
深层平板载荷试验适用于深层地基土或地下水位以下的地基土，本文着重对深层平板载荷试验的优缺点及检测方法进行了概述。
Key：载荷试验；地基承载力修正值；荷载施加；人工挖孔1、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形模量。
其一般分为浅层平板载荷试验和深层平板载荷试验两种。
浅层平板载荷试验适用于地表浅层地基，特别适用于各种填土和含碎石的土类，但有一定局限性，预估的承载力偏小。
深层平板载荷试验适用于深层地基土或地下水位以下的地基土，可以为深基础设计提供更加可靠的持力层及其下卧层土体承载力和变形模量等设计计算的资料，本文着重对深层平板载荷试验的优缺点及检测方法进行介绍。
2.深层平板载荷试验优缺点2.1深层平板载荷试验优点根据大量的实践经验，深层平板载荷试验具有如下优点：1）采用人工挖孔，能够确保承压板坐于孔底土上，测试结果真实可信；2）在现有的静荷载试验方法中，深层平板载荷试验可能实现对各类岩土更精确、更深层的测试。
2.2深层平板载荷试验缺点因为试验装置及试验方法的限制，深层平板载荷试验有如下缺点：1）地面加荷时，使得传力柱产生弹性变形和弯曲，反力系统的变形等因素造成位移测量精度不够。
2）传力柱与孔壁间的摩擦使得所加荷载不能真实的传到承载板上。
3）深度越深，上述位移和荷载的测试精度越低。
3．深层平板载荷试验方法介绍3.1检测方法深层平板载荷试验是将承压板通过承压管下入孔底，地上千斤顶通过传力柱向承压板施加压力，从千斤顶的表压显示传力柱的荷载，孔底承压板的位移是在地表测量传力柱的下沉量得到的，传力柱沉降量通过安置于地表钢板上方对称安装的两只百分表进行测读得到。
载荷试验报告
目录1 工程概况 (2)2 检测工作的目的及要求 (2)3 场地工程地质条件概述 (3)4载荷试验检测 (3)试验设备 (4)设备的安装 (4)试验方法 (5)地基静载荷试验情况及结果 (6)5结论 (7)附图表：检测点平面示意图载荷试验成果图楼地基检测报告1 工程概况拟建的xx位于xx。
由于天然地基性质及强度、变形不能满足设计要求，故地基采用3:7灰土换填垫层法处理，分层回填压实处理，回填面积约，厚度1000mm；设计要求处理后的地基承载力特征值达到180kPa。
受建设单位的委托，我公司于2018年6月28日对该3:7灰土垫层地基进行了承载力检测。
本次检测完成平板静载荷试验4组。
2 检测工作的目的及要求采用平板静载荷试验，检测3:7灰土垫层地基承载力是否满足设计要求。
本次检测工作依据的规范：甲方提供的相关技术资料及图纸；《建筑地基处理技术规范》（JGJ79-2012）；《建筑地基检测技术规范》（JGJ340-2015）；《建筑地基基础工程施工质量验收规范》(GB50202-2002)。
3 场地工程地质条件概述根据《xx岩土工程勘察报告》，场地地基土自上而下可划分为5层，现依层序分述如下：第①层：杂填土（Q42ml）灰褐色，主要由粉土及砂类土组成，含砖块、煤屑、植物根、垃圾等，杂质含量大于20%，粒径5-20cm。
稍湿，结构松散，土质不均匀，填龄3年以上。
主要分布在场地东南部分区域。
第②层：黄土状粉土（Q41+al）黄褐色，土质不均，上部含植物根，下部含混粉砂较多，或与粉砂互层,具中等孔隙。
稍湿-湿，稍密-中密。
无光泽，摇振反应迅速，干强度低，韧性低。
局部相变为粉砂。
第②1层：粗砂（Q41+al）黄褐色，稍湿，中密状态，分选性较好，粒度较均，颗粒级配差。
矿物成分主要为云母、长石、石英等。
第③层：粗砂（Q3al+pl）黄褐色，湿～饱和，稍密～中密状态，分选性较好，粒度基本均匀，颗粒级配一般,偶含零星卵石颗粒。
平板荷载检测报告
平板荷载检测报告一、引言二、检测目的本次检测旨在验证平板结构在设计荷载下的承载能力，并评估其是否符合相关安全标准和规范要求。
通过该检测，可以为设计人员提供参考，确保平板结构在实际使用中的安全可靠性。
三、检测方法本次检测采用了静载和动载两种方法。
静载测试通过向平板结构加压，逐渐增加荷载，记录荷载变形数据。
动载测试则通过给平板施加动力激励，并观测振动响应来评估其疲劳性能。
同时，测试过程中还对结构进行了外观检查，以发现任何可能的缺陷或破损。
四、测试结果1.静载测试结果在静载测试中，平板结构的荷载-位移曲线呈现线性变化。
当荷载达到预定设计荷载时，平板结构的最大位移为X，远小于其设计允许位移X0，说明平板结构在设计荷载下具备良好的承载能力。
并且，荷载测试过程中未发现明显的变形、破裂或塌陷等安全隐患。
2.动载测试结果动载测试中，在施加指定频率和幅值的激励下，平板结构出现了振动响应。
通过对振幅和频率的数据分析，可以得到平板结构的共振频率和振幅响应。
测试结果显示，平板结构在实际使用条件下没有出现明显的共振现象，并且振幅响应较低，符合相关的安全要求。
五、评估和分析通过本次荷载检测，可以得出以下评估和分析结果：1.平板结构在预定设计荷载下具备良好的承载能力，符合相关的安全标准和规范要求。
2.平板结构在动载下的振幅响应较低，没有出现明显的共振现象，说明其具备较高的疲劳强度和稳定性。
3.在检测过程中，未发现明显的结构缺陷、破损或变形等安全隐患。
4.需要对平板结构的维护保养工作进行加强，以确保长期使用时的安全可靠性。
六、结论通过本次平板荷载检测，得出以下结论：1.平板结构在设计荷载下具备良好的承载能力和稳定性。
2.平板结构在动载下的振幅响应较低，没有出现明显的共振现象，具备较高的疲劳强度。
3.在使用过程中需加强维护保养工作，确保结构长期安全可靠运行。
七、建议根据本次检测结果1.对平板结构进行定期巡检和维护，及时发现并处理任何局部破损或腐蚀。
深层平板载荷试验检测方案
桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。
拟建建筑物分布情况将整个场区分为北区、南区和样板区。
北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。
拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。
地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为qsk =2600kPa，桩基设计等级为丙级。
南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为qsk =3000kPa，桩基设计等级为乙级。
二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。
三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。
桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。
根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。
桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。
单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。
深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。
岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。
平板载荷试验报告书
试验一：平板载荷试验一、试验目的通过平板载荷试验，了解平板载荷试验的加载系统、反力系统和变形量测系统及其安装方法，掌握试验的操作步骤及技术要求，采用试验数据计算地基承载力特征值f ak、地基土的变形模量E0。
二、试验原理载荷试验(Plate Load Test，简称PLT)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。
在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。
通过对p-s曲线进行计算分析，可以得到地基土的承载力f ak、变形模量E0和基床系数K s。
三、试验仪器设备试验设备包括承压板、加荷装置和沉降观测装置。
1、加荷系统：承压板：圆形钢制板，面积0.2m2加荷装置：液压千斤顶，应力环2、反力系统：地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统：支撑柱、基准梁、位移测量原件等四、试验技术要求与操作步骤1、试验技术要求参照《建筑地基处理技术规范》：1)承压板尺寸一般为0.25-0.5m2，当在软土和粒径较大的填土上进行试验时，承压板面积不应小于0.5m2。
2)试坑宽度或直径不应小于承压板宽度或直径的3倍，以防止周围图的盈利对试验有影响。
试坑底部的岩土应避免扰动，保持其原状结构和天然含水量，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。
3)加荷等级一般不小于8级。
最大加载量不应小于地基土承载力设计值的2倍，荷载的量测精度应控制在最大加载量的±1%内。
4)沉降观测采用慢速法。
每级荷载施加后，间隔5min、5min、10min、10min、15min、15min测读一次沉降，以后间隔30min测读一次沉降，当连续2h、且每小时沉降量不大于0.1mm时，可认为沉降已相对稳定，可施加下一级荷载。
平板载荷试验报告书
试验一：平板载荷试验一、试验目的通过平板载荷试验，了解平板载荷试验的加载系统、反力系统和变形量测系统及其安装方法，掌握试验的操作步骤及技术要求，采用试验数据计算地基承载力特征值f ak、地基土的变形模量E0。
二、试验原理载荷试验(Plate Load Test，简称PLT)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。
在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。
通过对p-s曲线进行计算分析，可以得到地基土的承载力f ak、变形模量E0和基床系数K s。
三、试验仪器设备试验设备包括承压板、加荷装置和沉降观测装置。
1、加荷系统：承压板：圆形钢制板，面积0.2m2加荷装置：液压千斤顶，应力环2、反力系统：地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统：支撑柱、基准梁、位移测量原件等四、试验技术要求与操作步骤1、试验技术要求参照《建筑地基处理技术规范》：1)承压板尺寸一般为0.25-0.5m2，当在软土和粒径较大的填土上进行试验时，承压板面积不应小于0.5m2。
2)试坑宽度或直径不应小于承压板宽度或直径的3倍，以防止周围图的盈利对试验有影响。
试坑底部的岩土应避免扰动，保持其原状结构和天然含水量，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。
3)加荷等级一般不小于8级。
最大加载量不应小于地基土承载力设计值的2倍，荷载的量测精度应控制在最大加载量的±1%内。
4)沉降观测采用慢速法。
每级荷载施加后，间隔5min、5min、10min、10min、15min、15min测读一次沉降，以后间隔30min测读一次沉降，当连续2h、且每小时沉降量不大于0.1mm时，可认为沉降已相对稳定，可施加下一级荷载。
平板载荷试验检测地基承载力典型报告
受控编号：
检测名称：
委单位：
检测类别：
发送日期：
说明
1.检验报告无“检验专用章”或检验机构公章无效。
2.复制的检验报告未重新加盖“检验专用章”或检验机构公章无效。
3.检验报告无审核人、批准人签字无效。
4.对检验报告若有异议，应与收到检验报告15日内，向检验机构提出复议。
5.对于委托检验，样品代表性由委托单位负责。
地基承载力试验检测报告（平板载荷法）
试验室名称 ：报告编号：第页共页
施工/委托单位
委托编号
工程名称
工程部位/用途
委托日期
检测起止日期
主要仪器设备及编号
检测依据
评定依据
地基土承载力特征值判定表单位:kPa
试验点号
比例界限法
极限荷载法
取最大加载压力的一半
承载力特征值
检
测
结
论
地基土承载力（浅层/深层平板载荷试验）
根据X点浅层/深层平板载荷试验结果，本工程第X层XX地基承载力特征值为XXXkPa，满足设计要求。
备注
试验员：审核人：批准人：
日期：年月日日期：年月日签发日期：年月日
深层平板载荷试验检测报告
深层平板载荷试验检测报告一、试验目的本试验旨在研究深层平板在不同载荷下的受力状况，以评估其承载能力和安全性。
二、试验方法1.装载试验：采用液压油缸施加不同程度的垂直压力，记录油缸输出压力和产生的平板挠度。
2.图像分析：使用高分辨率摄像机记录平板形变过程，并通过图像分析软件提取平板的挠度数据。
三、试验装置1.液压油缸：具有可调节输出压力的液压缸装置。
2.平板支撑架：用于支撑试验平板的钢制支架。
3.摄像机：高分辨率摄像机用于记录平板形变过程。
4.图像分析软件：用于提取平板挠度数据和分析结果。
四、试验过程1.安装平板：将试验平板放置在支撑架上，并校正水平度。
2.调节油缸压力：设置液压油缸输出压力，并记录压力数值。
3.开始试验：开始施加垂直压力，并记录油缸输出压力和平板挠度数据。
4.停止试验：根据试验要求，逐渐增加或减小压力，并记录相应的油缸输出压力和平板挠度数据。
5.图像记录：使用摄像机记录平板形变过程，并保存成视频文件。
6.数据分析：使用图像分析软件，提取平板挠度数据，并绘制载荷-挠度曲线。
五、试验结果与分析经过试验，得到了不同载荷下平板的挠度数据，并绘制出载荷-挠度曲线如下：载荷（N）挠度（mm）10000.520000.830001.240001.550001.8根据实验结果可以发现，在增加载荷的情况下，平板的挠度呈线性增加，且挠度与载荷之间存在明显的正相关关系。
六、试验结论通过本次试验可以得出以下结论：1.深层平板在不同载荷下具有一定的承载能力，但随着载荷的增加，挠度也随之增加，表明平板的变形程度随着载荷的增大而增加。
2.根据试验数据，可以绘制载荷-挠度曲线，进一步评估平板的变形情况，并确定其安全工作范围。
七、改进措施根据试验结果和分析，可以采取以下改进措施：1.增加平板的厚度，提高其承载能力，减小挠度。
2.在平板的设计中考虑加入加强筋或承重骨架，增加其结构强度和稳定性。
3.进一步优化平板的材料选择和结构设计，以获得更好的承载和变形性能。
深层平板载荷试验检测方法简介
桩基载荷试验检测方案之蔡仲巾千创作一、工程概况该工程包括33栋住宅、一栋会所、两个自力地下室, 建筑物层数2～18F, 住宅建筑面积2, 会所建筑面积3461m2, 底商建筑面积2.拟建建筑物分布情况将整个场区分为北区、南区和样板区.北区包括1#楼～4#楼、8#楼～15#楼, 南区包括16#楼～30#楼, 样板区包括5#、6#、7#、31#、32#、33#楼, 拟建建筑物结构形式为框架或剪力墙结构, 拟采纳桩基础.拟建场地南区设计整平标高～, 南、北区各设计一个自力地下室, 设计地下室高度约5m, 南区地下室底板设计标高～, 地下室底板设计标高均位于现有场地空中以上.地下室基础采纳人工挖孔桩基础, 基础持力层采纳卵石层, 其极限端阻力标准值为q sk=2600kP a, 桩基设计品级为丙级.南区16#楼～30#楼和样板区31#楼～33#楼建筑采纳人工挖孔桩基础, 基础持力层采纳卵石层和中风化泥岩, 其极限端阻力标准值为q sk=3000kP a, 桩基设计品级为乙级.二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）.三、检测方案本工程采纳人工挖孔灌注桩, 桩端持力层采纳卵石层和中风化泥岩.桩端采纳卵石层的桩极限端阻力标准值为2600kPa, 桩数为495根；桩端采纳中风化页岩的桩极限端阻力标准值为3000kPa, 桩数为1266根.根据《四川省建筑地基基础质量检测若干规定》及设计要求, 需进行桩身完整性检测及单桩竖向承载力检测.桩身完整性检测：采纳低应变进行完整性检测, 检测数量为100％, 共1641根.单桩竖向承载力检测：采纳深层平板载荷试验和岩基载荷试验.深层平板载荷试验选取数量分别为总桩数的1％, 且很多于3个点, 本工程选取5个点.岩基载荷试验选取数量分别为总桩数的1％, 且很多于3个点, 本工程选取54个点.四、检测方法1.低应变试验采纳低应变试验检测桩身结构完整性, 检测采纳反射波法, 仪器采纳美国生产的桩身完整性动测仪（PIT）.2.深层平板载荷试验试验采纳护壁-横梁反力装置, 由液压千斤顶分级加载, 压力由级压力表测定, 压板为直径80cm的圆形钢板.沉降由两只综合精度为％的位移计测定, 由SP-4A位移数显仪自动收集.静载试验装置示意图见图1.图1.深层平板载荷试验装置示意图（1）加载方式：单循环加载, 荷载逐级递增直到破坏, 然后分级卸载, 人工挖孔桩最年夜试验荷载即是桩极限端阻力标准值, 即2600kPa×2=1306kN（承压板面积2）.（2）荷载分级：加荷品级可按预估极限承载力的1/10~1/15分级施加.沉降量测读：每级加荷后, 第一个小时内按间隔10、10、10、15、15min, 以后为每隔半小时测读一次沉降.（3）稳定标准：当在连续两小时内, 每小时的沉降量小于时, 则认为已趋稳定, 可加下一级荷载.（4）终止加载条件：当呈现下述现象之一时, 即可终止加载：1）沉降s急骤增年夜, 荷载~沉降（p~s)曲线上有可判定极限承载力的陡降段, 且沉降量超越0.04d(d为承压板直径）；2）在某级荷载下, 24小时内沉降速率不能到达稳定；3）本级沉降量年夜于前一级沉降量的5倍；注:若限于加载能力, 荷载也应增加到很多于设计要求的两倍.3. 岩基载荷试验试验采纳护壁-横梁反力装置, 由液压千斤顶分级加载, 压力由级压力表测定, 压板为直径30cm的圆形钢板.沉降由两只综合精度为％的位移计测定, 由SP-4A位移数显仪自动收集.静载试验装置示意图见图2.图2、基岩荷载试验装置示意图（1）加载方式：人工挖孔桩最年夜试验荷载即是桩极限端阻力标准值, 即3000kPa×2=210kN（承压板面积2）.（2）荷载分级：第一级加载值为预估设计荷载的1/5, 以后每级为1/10.（3）沉降量测读：加载后立即读数, 以后每10min读数一次.（4）稳定标准：连续三次读数之差均不年夜于.（5）终止加载条件：当呈现下述现象之一时, 即可终止加载：1）沉降量读数不竭变动, 在24小时内, 沉降速率有增年夜的趋势；2）压力加不上或勉强加上而不能坚持稳定.注:若限于加载能力, 荷载也应增加到很多于设计要求的两倍.4.检测桩抽检要求护壁在试验前应进行加强处置, 见图3.图3 护壁加强处置图五、检测桩抽检要求1.分布均匀性.2.地质情况较差的部位.3.上部结构荷载较年夜的部位.4.对施工情况有异议的部位.六、质量保证办法1．工程由检测工程师进行技术指导、总体把关, 检测技术员现场管理.2．开工前落实各类人员的岗位责任, 由检测工程师进行技术交底.3．检测仪器必需具有有效的标定证书.4. 发现问题及时处置.七、委托方需配合事项1.试验点要开挖至基底标高, 场地平整, 满足试验条件.2.接电至试验点.3.提供桩位平面位置图、桩施工方案及地质勘察陈说.4.试验时提供临时宿舍一间.5.协助检测方完成检测工作, 协助现场设备进进场.6.试验时, 配合3个普工.7.如桩底缺氧, 应配合送风送氧.八、检测日期及工期1.检测日期：根据建设方要求试验场地满足试验要求后进场(加强护壁应到达强度75％, 可对加强护壁加早强剂, 以提前检测时间).2.检测工期：深层平板载荷天/1点, 岩基静载1天/1点（雨天时间除外）.3.单项工程检测完成后3个工作日内出具速报, 检测完成后7个工作日内出具正式陈说壹式陆份.。
【精品】深层平板载荷试验检测方案
深层平板载荷试验检测方案桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。
拟建建筑物分布情况将整个场区分为北区、南区和样板区。
北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。
拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。
地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。
南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。
二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。
三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。
桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。
根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。
桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。
单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。
深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。
深层平板载荷试验方法
深层平板载荷试验方法文件编码(GHTU・UITID・GGBKT・POIU・WUUI・8968)深层平板载荷试验方案一、工程、场地地层简介及试验概述1、工程概况1.1 “XX”项目（酒店核心组团）产地位XX市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻劫沏大道环道。
本项目规划用地面积158667m2,约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。
酒店核心组团部分，拟建建筑为6栋13〜16层的高层建筑，建筑高度为39〜55.5m, 20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。
2、试验场地的工程地质条件根据“xx”项目（酒丿占核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下：2.1、第四系人工堆积（Q»层①层一耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。
场地大部分钻孔揭露，揭露层厚0.40〜0. 80m,平均层厚为0. 52mo①】层一人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实处理欠固结，填筑年限约3、5年，人工堆积而成。
场地局部地段揭露,揭露层厚0. 50^6. 10m,平均层厚为2.48m。
2.2、第四系冲、洪积（Q・z）层②层一一粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态,韧性及干强度中等，土质均匀性一般，具中压缩性。
该层为膨胀土，自由膨胀率介于33. 0^86. 0%之间，具弱'中膨胀潜势。
场地均有揭露，揭露层厚0.5、7.5m,平均层厚为4.24m。
②】层一一粘土：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。
深层平板载荷试验检测报告模板
深层平板载荷试验检测报告模板（CMA章）※※※※深层平板载荷试验检测报告工程名称：※工程地点：※委托单位：※（盖骑缝章）检测日期：※年※月※日报告总页数：※（含此页）报告编号：※合同编号：※（报告专用章）※※※※※※※※※※检测站※年※月※日※※※※※※※※※※工程※※※深层平板载荷试验检测报告现场检测人员：※※※（1234）（上岗证号）※报告编写：※（上岗证号）校核：（上岗证号）审核：（上岗证号）技术负责人：声明: 1、本检测报告涂改、错页、换页无效；2.检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位“技术资格证书章”无效；4. 本报告无检测、审核、技术负责人签字无效；5．如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。
（报告专用章）????? ※年※月※日??地址：邮政编码：??电话：联系人：目录一、前言(4)二、技术方法及试验设备(5)1、技术方法(5)2、试验设备(6)三、工程地质概况(6)四、检测结果分析(7)五、结论(7)六、其他(7)浅层平板载荷试验报告一、前言受*******的委托，常德博联工程检测有限公司对其拟建**********工程进行了深层平板载荷试验。
抽样方式和数量为建设单位、勘察单位、设计单位、监理单位共同指定。
我单位基桩检测组于2009年7月11日～2009年7月14日完成了现场检测工作。
工程概况详见表1。
工程概况表1 工程名称工程地点委托单位建设单位勘察单位设计单位承建单位基桩施工单位监理单位质量监督站结构型式层数建筑面积(m2 ) 开工日期地基承载力设计值(kPa) 最大加荷值(kPa)总桩(点)数检测点数置换率承压板尺寸检测目的检测标准二、技术方法及试验设备1、技术方法本次深层平板承载力载荷试验方法依据《建筑地基基础设计规范》（GB5007—2002）执行。
（1）荷载分级加载分级不应少于8级，最大加载量不应小于设计要求的2倍。
深层平板载荷试验报告
长沙***检测公司资质证书：湘建检字第*******号[2012]检字ZJ********计量认证书：******深层平板载荷试验报告项目名称：长沙***安置区D区8栋安置房检测地址：长沙***村检测日期：2012年7月30长沙***检测公司2012年8月2日深层平板载荷试验报告委托单位：湖南省质量技术监督局长沙评审组建设单位：长沙***街道办事处设计单位：北京世纪千府国际工程设计有限公司勘察单位：湖南大地岩土工程勘察设计有限公司监理单位：湖南天福项目管理有限公司施工单位：湖南望新建设集团股份有限公司检测单位:长沙***检测公司检测人员： *** ***报告编写：***报告审核：报告签发：目录1、前言 (3)2、概况 (3)3、试验点基本情况 (6)4、试验方法与技术方法 (6)5、试验结果分析 (8)6、结论与建议 (8)7、深层平板载荷试验记录表 (9)附件：1、深层平板载荷试验成果汇总表2、P-s曲线图3、试验点位平面布置示意图一、前言受湖南省质量技术监督局长沙评审组的委托，承担其拟建的长沙***安置区D 区8栋安置房工程中1个点进行深层平板载荷试验，以验证桩底持力层的承载能力。
试验点位置、深度、及点数均由甲方、监理方提供。
二、概况1、工程概况三、试验点基本情况四、试验设备及技术方法1、试验设备本次深层平板载荷试验利用堆载提供反力。
孔底放置直径800mm承压板，再由传力柱传至地面，千斤顶放置传力柱上，千斤顶上采用工字钢搭设堆重平台，堆重物为预制配重块。
加载采用一台QW50型3200kN油压千斤顶,通过电动加载,千斤顶输出轴力传递到传力柱再传递到承压板中心。
压力值由经过标定的压力表读出,再由千斤顶的标定曲线换算成荷载值,压力表精度为0.4级。
试验用千斤顶、高压油管的容许压力分别不大于最大加载时压力的1.2倍。
持力层的沉降观测,通过两只对称布置于底板的量程为10mm百分表测量,其分辨为0.01mm。
深层平板载荷试验检测方法简介
桩基载荷试验检测方案之邯郸勺丸创作一、工程概况该工程包含33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积2，会所建筑面积3461m2，底商建筑面积2。
拟建建筑物分布情况将整个场区分为北区、南区和样板区。
北区包含1#楼～4#楼、8#楼～15#楼，南区包含16#楼～30#楼，样板区包含5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采取桩基础。
拟建场地南区设计整平标高～，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高～，地下室底板设计标高均位于现有场地地面以上。
地下室基础采取人工挖孔桩基础，基础持力层采取卵石层，其极限端阻力尺度值为q sk=2600kP a，桩基设计等级为丙级。
南区16#楼～30#楼和样板区31#楼～33#楼建筑采取人工挖孔桩基础，基础持力层采取卵石层和中风化泥岩，其极限端阻力尺度值为q sk=3000kP a，桩基设计等级为乙级。
二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。
三、检测方案本工程采取人工挖孔灌注桩，桩端持力层采取卵石层和中风化泥岩。
桩端采取卵石层的桩极限端阻力尺度值为2600kPa，桩数为495根；桩端采取中风化页岩的桩极限端阻力尺度值为3000kPa，桩数为1266根。
根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。
桩身完整性检测：采取低应变进行完整性检测，检测数量为100％，共1641根。
单桩竖向承载力检测：采取深层平板载荷试验和岩基载荷试验。
深层平板载荷试验选取数量分别为总桩数的1％，且很多于3个点，本工程选取5个点。
岩基载荷试验选取数量分别为总桩数的1％，且很多于3个点，本工程选取54个点。
四、检测方法1.低应变试验采取低应变试验检测桩身结构完整性，检测采取反射波法，仪器采取美国生产的桩身完整性动测仪（PIT）。
深层平板载荷试验检测报告
深层平板载荷试验检测报告工程名称：工程地点：委托单位：检测日期：年月日至月日报告总页数：页报告编号：合同编号：年月日****************************深层平板载荷试验检测报告项目负责人：现场检测人员：报告编写：校核：审核：声明: 1、本检测报告涂改、错页、换页无效；2、检测单位名称与检测报告专用章名称不符者无效；3、本报告无我单位“技术资格证书章”无效；4、本报告无检测、审核、技术负责人签字无效；5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。
年月日••地址：邮政编码：电话：联系人：目录一项目概况 (5)二工程地质概况 (6)三成桩情况 (7)四现场检测 (7)五承载力取值 (8)六高、低应变现场检测 (9)七判断标准 (10)八高应变计算方法 (11)九检测结果 (12)十结论与建议 (15)十一附图表………………………………………17～26－、项目概况二、工程地质概况略三、成墩情况根据委托单位提供的设计及施工资料，各检测点的持力层的有关参数见表3。
检测点的有关参数（人工挖孔灌注墩）表3四、现场检测1．深层平板载荷试验加载方法：深层平板载荷试验在人工挖孔灌注墩基孔底底部进行整平，将承压板安装于紧靠承压板周围外侧的土层高度不少于80cm处；然后安装千斤顶、传力柱等。
承压板采用直径为800mm的刚性板。
加载采用一个2000kN油压千斤顶，通过手动油泵驱动加载，千斤顶的合力通过测点中心。
压力值由经过标定的压力表给出，再由千斤顶的标定曲线换算成荷载值，压力表精度不小于0.4级。
试验用千斤顶、手动油泵、高压油管的容许压力分别大于最大加载时压力的 1.2倍。
测点的沉降变形，通过对称布置于承压板的量程为50mm百分表测量，其分辨力不小于0.01mm。
所有百分表均用磁性表座固定于基准梁上，基准梁具有一定刚度。
加载反力系统详见所附示意图。
图1试验设备安装示意图1 主梁2 横梁3 竹跳板4 沙袋5 千斤顶6 百分表7 基准梁 8 压力表 9 手动油泵10载荷板11 传力柱2．检测设备现场检测设备一览表表43、深层平板载荷试验沉降观测1、试验标准：严格按《建筑基桩检测技术规范》JGJ106-2014执行。
平板荷载(荷载板试验)检测报告
