电气配管安装工艺标准
室内电气配管配线安装工程施工工艺质量标准
室内电气配管配线安装工程质量管理细则一、施工准备：（1)、作业班组施工前要了解施工意图,熟悉施工现场。
（2）、材料准备：：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
镀锌丝:应顺直无背扣，扭接等现象，并具有相应的机械拉力。
2）护口：应根据管径的大小选择相应规格的护口。
螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
3）LC型压线帽：具有阻燃性能氧指数为难27％以上，适用于铝导线2.5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色,可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。
4）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管.5）接线端子(接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。
6)辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。
7）小型工具由各劳务队自备，机具（手尖嘴钳、剥线钳、压接钳、放线架、放线车,电炉、锡锅等），仪表（万用表、兆欧表）应准备齐全，要求能满足施工要求。
(4)、作业条件：1）、配管工程或线槽安装工程配合土建结构施工完毕.2)、土建抹灰完成完成.二、工艺流程：1）选择导线：a、应根据设计图规定选择导线。
进出户的导线宜使用橡胶绝缘导线。
b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线,用黄绿相间的导线为保护地线。
2）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。
清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净.3）穿带线：①穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求.②穿带线的方法：一般均采用Φ1。
2～2.0mm的铁丝.穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起,然后将带线拉出。
4）放线及断线：a、放线前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。
电气设备及其灯具安装工艺标准
一、电气工程施工方案施工方法：（1）. 电气配管：施工工艺：预制加工→测定盒、箱位置→固定盒、箱→管路连接→焊跨接线→管路固定→箱、线盒、管路保护电线管敷设A、认真熟悉工程图纸，将强弱电、消防、综合布线等项目统筹考虑，确定管线的数量、走向、位置，箱、盒定位要准确。
B、配合土建留洞槽，在现浇砼楼板、墙内的暗配管敷设时，必须有专业电气人员配合预埋或预留，由专业质检员与监理、甲方检验后，方可浇灌砼。
C、电线管进入各种照明器具、箱（盒）。
管口露出箱（盒）5mm，管口必须齐平。
D、注意成品保护。
管子进入箱（盒）内要堵塞严密，以防进入异物堵塞管路。
（2）管内穿线：施工顺序：扫管→穿带线→管口带护口→导管与带线绑扎→放线与断线→导线连接→导线搪锡→导线包扎→导线绝缘电阻摇测管内穿线及导线连接：A、在穿线前应清扫管路，在管端戴好护帽，方可进行穿线。
穿入管中的导线不能有接头和扭曲。
穿线后应做绝缘测试，并做好记录。
B、导线穿管后，在导线出口处，应装护线套保护导线。
不同回路的导线不得穿在同一根管内，相线统一使用红、黄、绿色，零线为淡蓝色，地线为黄绿双色线且截面不得小于2.5mm2。
（3)开关、插座安装A、安装高度与设计相符B、成排安装高度的开关、插座高度差不大于2㎜，同一室内要求同高度的误差不大于2㎜。
C、安装开关的面板应端正、严密并与墙面平D、落地插座用安全型插座E、接地（PE）和接零（N）线在插座间不能串联连接F、插座的接线方法：右火左零上地线（4)动力照明配电箱安装A、配电箱位置正确，部件齐全，箱体开孔与导管管径适配。
暗装配电箱箱盖紧贴墙面，箱涂层完整。
B、配电箱安装垂直度允许偏差为1.5‰C、配电箱内配线整齐，无铰接现象，导线连接紧密，不伤芯线，不断股。
垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于两根，防松垫圈等零件齐全。
D、配电箱内开关动作灵活可靠。
E、配电箱内分别设置零线和保护接地线汇流排，零线（N）和保护地线（PEN）经汇流排配出。

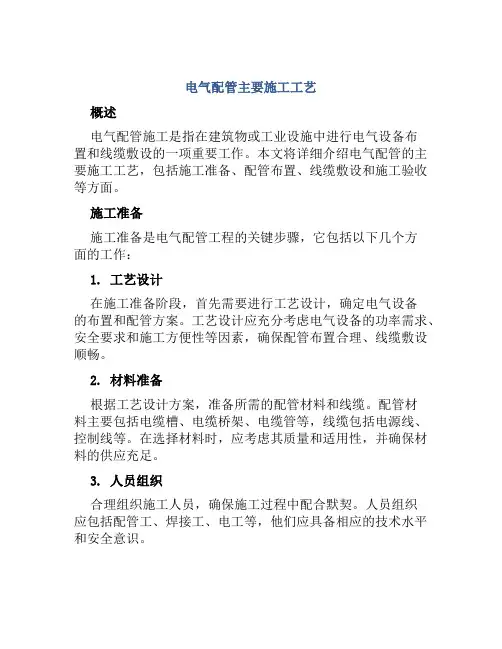

电气配管主要施工工艺
电气配管主要施工工艺概述电气配管施工是指在建筑物或工业设施中进行电气设备布置和线缆敷设的一项重要工作。
本文将详细介绍电气配管的主要施工工艺，包括施工准备、配管布置、线缆敷设和施工验收等方面。
施工准备施工准备是电气配管工程的关键步骤，它包括以下几个方面的工作：1. 工艺设计在施工准备阶段，首先需要进行工艺设计，确定电气设备的布置和配管方案。
工艺设计应充分考虑电气设备的功率需求、安全要求和施工方便性等因素，确保配管布置合理、线缆敷设顺畅。
2. 材料准备根据工艺设计方案，准备所需的配管材料和线缆。
配管材料主要包括电缆槽、电缆桥架、电缆管等，线缆包括电源线、控制线等。
在选择材料时，应考虑其质量和适用性，并确保材料的供应充足。
3. 人员组织合理组织施工人员，确保施工过程中配合默契。
人员组织应包括配管工、焊接工、电工等，他们应具备相应的技术水平和安全意识。
4. 施工设备准备准备必要的施工设备，如电缆敷设工具、焊接设备、测试仪器等。
施工设备的选择应符合施工要求，并保证设备的正常运行。
配管布置配管布置是根据工艺设计方案，将电气设备与配管材料连接起来的过程。
下面将介绍配管布置的具体步骤：1. 定位标记根据工艺设计方案，在布置位置进行定位标记。
定位标记应准确无误，确保后续施工的准确性。
2. 安装管支架根据定位标记，逐个安装电缆槽、电缆桥架或电缆管的支架。
支架的安装应牢固可靠，能够承受电缆的重量。
3. 敷设电缆槽根据工艺设计方案，敷设电缆槽。
电缆槽的敷设应符合安全要求和施工标准，避免与其他管道发生冲突。
4. 安装配管材料根据工艺设计方案，逐步安装电缆槽、电缆桥架等配管材料。
安装过程中应注意连接的紧密性和平整度。
5. 焊接连接对需要焊接连接的配管材料，进行焊接作业。
焊接作业应由具备相应资质的焊接工完成，焊接质量应符合相关标准要求。
线缆敷设线缆敷设是将电缆敷设于配管中的过程。
下面将介绍线缆敷设的具体步骤：1. 电缆准备对需要敷设的电缆进行准备工作，如剥皮、预留缆头等。
电气工程配管安装施工工艺工法标准
电气工程配管安装施工工艺工法标准1．钢管敷设1.1 暗配管施工1.1.1工艺流程1.1.2暗配管操作工艺管子煨弯：对于直径小于等于32mm 钢管，一般采用手动弯管器在现场直接煨弯。
对于大于等于40mm 至100mm 直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。
对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。
无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。
管子弯曲半径不应小于管子外径的6倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的10倍。
1.1.3暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。
暗配管路宜沿最近的路径敷设，并应减少弯曲。
埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于15mm 。
埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。
进入箱盒的管路排列应整齐，管口应在一个标高线上。
对于落地箱，管口应高出地面不少于50mm 。
对于悬挂箱，管子进入长度应为露出锁紧螺母5mm 为宜，箱外箱内均应安装锁紧螺母。
管子镀锌破损处均应做防腐处理。
1.1.4管子加工钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口放线测量加工预制 管路敷设地线连接 箱盒安装 管路与箱盒连接 防腐处理应无毛刺，并处理光滑。
管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。
1.1.5测定盒、箱位置根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。
暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求：为防止暗装接线盒内灌进水泥浆或其它污物，应填充苯板或使用甲方认可的其它材料来保护，直至器具安装完毕为止。
1.1.6管路连接管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于2扣。
电气工程配管配线标准
管路穿带线工艺标准
• 穿带线 • 1 穿带线的目的是检查管路是否畅通,管路的走向及盒,箱
的位置是否符合设计及施工图的要求. • 2 穿带线的方法: • (1)带线一般均采用φ1.2~2.0mm的钢丝.先将钢丝的一端
弯成不封口的圆圈,再利用穿线器将带线穿入管路内,在管 路的两端均应留有10~15cm的余量. • (2)在管路转弯较多时,可以在敷设管路的同时将带线一并 穿好. • (3)穿带线受阻时,应用两根铁丝同时搅动,使两根钢丝的端 头互相钩绞在一起,然后将带线拉出. • (4)阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成 圆形.
管内穿线工艺标准
• 管内穿线 • 1 钢管(电线管)在穿线前,应检查各个管口的护口是否整齐,如有遗漏和破损,均
应补齐和更换. • 2 当管路较长或转弯较多时,要在穿线的同时往管内吹人适量的滑石粉. • 3 两人穿线时,应配合协调,一拉一送. • 4 穿线时应注意下列问题: • (1)三相或单相的交流单芯电缆电线不得单独穿予钢管内. • (2)不同回路,不同电压和交流与直流的导线,不得穿人同一管内,同一交流回路
的电线必须穿同一金属导管内,且管内不得有接头. • (3)导线在变形缝处,补偿装置应活动自如.导线应留有—定的余度. • (4)敷设于垂直管路中的导线,当超过下列长度时,应在管口处长接线盒中加以
固定: • (a)截面积为50mm2及以下的导线为30m; • (b)截面积为70～95mm2的导线为20m; • (c)截面积在180~240mm2之间的导线为18m
导线与带线的绑扎方法
• 导线与带线的绑扎 • 1 当导线根数较少时,例如二至三根导线,可将导线前端的
绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实, 绑扎牢固.使绑扎处形成一个平滑的锥形过渡部位. • 2 当导线根较多或导线截面较大时,可将导线前端的绝缘层 削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固. 令绑扎接头处形成一个平线及断线 • 1 放线: • (1)放线前应根据施工图对导线的规格,型号进行核对. • (2)放线时导线应置于放线架或放线车上. • 2 断线: • 剪断导线时,导线的预留长度应按以下四种情况考虑. • (1)接线盒,开关盒,插销盒及灯头盒内导线的预留长度应为
电气配管及管内穿线施工工艺
电气配管及管内穿线施工工艺概述电气配管是现代建筑中常见的一项工程，它包括将电线、电缆等电气设备通过管道或配管系统安装到建筑物中，从而实现电力传输和分配的过程。
而管内穿线是指在电气配管的过程中，将电线、电缆等线缆通过配管系统中的管道内进行穿线的方法。
本文将着重介绍电气配管及管内穿线的施工工艺和注意事项。
施工工艺1. 管道和预埋件的安装在进行电气配管前，需要先安装好管道及预埋件。
预埋件常见的有槽钢、锚具等。
在安装管道时需要注意以下几点：•管道应按照建筑物结构要求进行预埋件固定，避免管道错位和脱落。
•管道的连接宜采用法兰连接；在法兰连接时要注意密封性及连接每个长度的螺母应紧固牢固。
2. 管道安装的防腐处理为了增强电气配管的防腐蚀能力，通常需要进行涂漆或喷涂处理。
其具体步骤如下：•管道及附件清洁：充分清洗管道及管件表面，去除锈迹、油污等异物。
•安装防腐层：按照规定的防腐涂料进行涂装，涂层厚度不得低于要求标准。
3. 线槽的铺设在管道及预埋件安装完成后，需进行线槽的铺设。
铺设时需要遵循以下三个步骤：•布置线槽：根据设计要求对线槽进行布置，注意位置、长度和保护套的添加。
•安装接线盒：在需要布置接线盒的地方，先安装接线盒，再根据需要设置方向盘或走线支架。
•连接线缆：在线槽中通过穿线钢线等设备进行线缆穿线工作，依次将线缆连接到接线盒中。
4. 管道及线缆的挂设线槽铺设工作完成后，需要将其固定在建筑物结构上，这就需要进行管道及线缆的挂设。
具体操作如下：•确认布线方式：根据设计图纸和场地情况选择合适的布线方式。
•安装管道：管道的安装一般采用法兰固定，选择合适大小的斜钉或波纹套的连接方式固定。
•固定线缆：将线缆固定在管道上，并且要求牢固、整齐。
5. 管内穿线的施工在进行管内穿线工作时，需要注意以下几点：•穿线前检查：在进行管内穿线之前，需要检查配管的密封性、管道表面的光洁度等。
•正确选择穿线工具：要选择合适的穿线工具，目前常用的有塞线器和拉线器等。
电气配管安装工艺标准
电气配管安装工艺标准1.主题词电线保护管安装的程序、方法、技术要求。
2.适用范围本标准适用于一般工业与民用建筑电气安装工程的电线保护管安装。
3.引用文件GB50303—2002建筑电气工程施工质量验收规范GB50258—96电气装置安装工程1KV及以下配线工程及验收规范GB50257—96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范4.金属管安装工艺4.1主控项目4.1.1金属的导管必须与接地（PE）可靠接地。
4.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
4.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
4.1.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护厚度大于15mm。
4.2钢管安装一般规定4.2.1敷设在多尘或潮湿场所的电线保护管，管口及其各连接均应密封。
4.2.2当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲，埋入建筑物、构筑物的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
4.2.3进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50—80mm；高度一致。
4.2..4电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。
4.2. 5电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％。
4.2.6电线保护管的弯曲半径应符合下列规定：A．当线路明配时，弯曲半径不宜小于管外的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
B．当线路暗配时，弯曲半径不应小于管外径的6 倍；当埋设于地下或混凝土内时，其弯曲半径不应小于外径的10倍。
4.2.7当电线保护管遇到下列情况之一时，中间应增设接线盒或拉线盒(过路盒)，且接线盒或拉线盒的位置应便于穿线；A. 管长度每超过30米，无弯曲．B.管长度每超过20米，有一个弯曲．C.管长度每超过15米，有二个弯曲．D.管长度每超过8米，有三个弯曲．4.2.8垂直敷设的电线保护管遇到下列情况之一时，增设固定导线的拉线盒(过路盒)：A.管内导线截面为50平方米及以下，长度每超过30米；B.管内导线截面为70-90平方米，长度每超过20米；C.管内导线截面为120-240平方米，长度每超过18米。
电气配管及管内配线施工工艺文档
电气配管及管内穿线施工工艺电气, 穿线, 管内，配管，工艺（1）施工流程a.暗管敷设的施工程序为:施工准备→预制加工管煨弯→测定盒箱位置→固定盒、箱→管路连接→变形缝处理→接地处理b。
明管敷设的施工程序为:施工准备→预制加工管煨弯、支架、吊架→确定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管线敷设与连接→变形缝处理→接地处理c.塑料电气暗管敷设的施工程序为：施工准备→预制加工管弯制→测定盒箱位置→固定盒、箱→管路连接→变形缝处理d.塑料电气明管敷设的施工程序为：施工准备→确定盒、箱及固定点位置→支架、吊架制作安装→管线敷设与连接→盒箱固定→变形缝处理e。
管内穿线施工程序:施工准备→选择导线→穿拉线→清扫管路→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测（2）主要施工方法和技术措施1）暗管敷设a。
暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。
b.预制加工：镀锌钢管管径为20mm及以下时，用拗棒弯管；管径为25mm及其以上时,使用液压煨弯器；塑料管弯制应采用配套弹簧进行操作。
管子切断：钢管用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。
切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺，管内铁屑除净.塑料管采用配套截管器操作.钢管套丝:钢管套丝采用套丝板，应根据管外径选择相应板牙，套丝过程中，要均匀用力。
c.测定盒、箱位置:根据设计要求确定盒、箱轴线位置,以土建弹出的水平线为基准，挂线找正,标出盒、箱实际尺寸位置.d。
固定盒、箱：先稳定盒、箱，然后灌浆,要求砂浆饱满、平整牢固、位置正确。
现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。
电气明配钢管项目施工工艺规范
电气明配钢管施工方案张家口广通电力工程有限公司目录序号名称页次1电气明配管钢管施工工艺流程方框图 (1)2工艺过程分解 (2)3常用施工机具、检验工具表 (8)4安全技术措施 (10)附录A钢管管卡间最大距离(补充件) (11)附录B钢管管螺纹加工方法及要求(参考件) (11)附录C电气明配钢管常用固定方法(参考件) (15)附录D管子钳和链条钳的使用范围(参考件) (17)附录E电气明配钢管与管道间最小距离(参考件) (18)总说明1 本工艺适用于动力、照明、仪表、电讯及广播等系统中明配管的施工。
不适用于有爆炸和火灾危险均所明配钢管的施工。
2 编制本工艺的主要依据2.1 《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96。
2.2 《建筑电气安装工程质量检验评定标准》GBJ303-88。
2.3 《钢管明配线安装》电气装置标准图集JSJT-35 1986年。
1电气明配钢管施工工艺流程方框图2 工艺过程分解2.1 熟悉施工图纸和设计交底2.1.1 熟悉施工图纸2.1.1.1熟悉施工图纸中的配管路径并核定其合理性。
管子不得紧贴在锅炉、烟道等发热表面上敷设,与发热表面的距离应符合设计规定。
2.1.1.2核定管内导线截面、根数与配管规格是否匹配。
管内导线的总面积(包括外护层)不应超过管子内截面积的40％。
2.1.1.3根据土建图纸确定需配合土建施工的具体内容。
2.1.1.4审核所选管材是否合理。
潮湿场所应采用厚壁钢管，干燥场所宜采用薄壁钢管。
2.1.2设计交底2.1.2.1将审核后发现施工图纸上的问题整理成书面资料，在交底时求得解决，并作好详细记录。
交底记录应力求简洁、清晰无误。
2.1.2.2“施工图交底记录”应由参加交底的有关单位人员会签，作为竣工资料，并应妥善保管。
2.2施工技术资料的准备2．2．1编制施工预算根据安装工程施工图、土建结构图、技术规范及公司1990年编制的《安装工程材料消耗定额》编制施工预算。
电气照明安装规范
1)钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。
2)管箍(束结)使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。
3)铁制的灯头盒、开关盒、接线盒等板材不小于1.2mm，镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔及地线焊接脚齐全，有产品合格证。
4)圆、扁、角槽钢等材质应符合国家标准，并有产品合格证。
5)螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。
1)所有管路选最近的路线敷设，应减少弯曲，埋入砼或者墙体内表面层保护不小于15mm。
2)管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于2-3mm，采用套管，套管长度宜为管外径1.5-3 倍，管及管的对口处应位于套管中心，套管采用焊接时，焊缝应坚固严密，采用紧固螺钉连接时，螺钉应拧紧，在振动场所，紧定螺钉应有防松动措施。
3)管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯时45m，有一个弯时30m，有2 个弯时20m，有3 个弯时12m。
管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50mm2 及以下30m ，70—95mm2 时20m ，120-240mm2 时为18m。
4)管及箱盒的连接。
箱盒开孔应整齐，及管径相吻合，要求一管一孔，不得开长孔。
铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫封堵。
管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上，管口及落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4 扣，两根以上管入箱、盒要长短一致，间距均匀，排齐整。
5)箱、盒定位。
固定箱、盒要求平整坚固，坐标正确，现浇砼墙的箱、盒加支铁固定，将盒内、箱内管口及箱、盒封堵，以防砂浆进入。
6)所有管道都应彻底清除所有的灰尘、毛刺及水分，管道行程中所有的角度和弯曲都应在现场用弯曲机制成，不许有由于弯曲而造成的管道变形。
电气配管JDG管综合项目施工基本工艺
1.编制依据、图集（见下表）。
1.1 关键施工规范、规程1.2关键图集1.3关键标准中国现行安全生产、文明施工、环境保护及消防等相关要求, 和北京市建筑工程施工现场安全标准管理标准3.施工布署3.1 技术准备(1)施工前应对图纸审核, 了解各部位管材、盒子选择, 做法和技术要求。
(2)隔墙工程配管及吊顶内配管施工应按各道工序进行验收, 合格后方可进行下道工序施工。
(3)做好书面技术交底和安全交底 , 并由班组长进行口头交底。
(4)准备好资料用具及检验工具。
3.2 材料准备多种电气材料已经过验收, 满足设计和规范要求, 材料进场监理或甲方验收后合格方可使用。
3.3 劳动力和机具准备(1)劳动力准备: 劳动力配置依据工程量及施工进度安排进行投入, 总体施工人员在100人左右, 并依据实际施工进度立即调整以满足施工需要。
（2）关键施工机具: 冲击钻、电动手枪钻、电动无齿锯、手电钻、交流电焊机、线坠、钢卷尺、小水桶、钢锯、半圆锉3.4 施工准备依据工程实际情况, 按施工阶段划分；该时期施工关键相适应。
4.施工方法和技术方法4.1 钢管敷设工程（1）照明支路吊顶内采取JDG钢管敷设。
（2）墙体内采取JDG钢管敷设。
（3）地面配管采取镀锌钢管敷设4.1.1 材料准备（关键使用是镀锌钢管.JDG镀锌钢导管）4.1.1.1 JDG镀锌钢管、镀锌钢管材质必需符合设计要求。
检测汇报、出厂合格证等质量证实文件齐全有效。
4.1.1.2 镀锌钢管壁厚均匀, 焊缝均匀, 无劈裂、砂眼、棱刺和凹扁现象。
镀锌层均匀。
4.1.1.3 用游标卡尺检测焊接厚壁钢管, 钢管内外径及壁厚应符合国家标准。
4.1.1.4 锁紧螺母外形完好, 丝扣清楚, 无翘曲变形等缺点。
4.1.1.5 管箍、护口均应符合要求, 并有产品合格证。
4.1.1.6 铁制灯头盒、接线盒等, 盒板厚度应符合国家标准, 盒体有标识。
检测汇报、出厂合格证等质量证实文件齐全有效。
建筑电气工程配管配线安装施工工艺
建筑电气工程配管配线安装施工工艺1硬质阻燃塑料管（PVC）明敷设1.1施工准备1.1.1技术准备1、熟系图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
2、准备施工机具、材料。
3、确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损坏建筑物的美观。
4、施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
1.1.2材料要求1、凡使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃招标，并应具有鉴定检验报告单和产品出厂合格证。
2、阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外的尺寸应符合国家统一标准，管壁厚度应均匀一致。
3、所有阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。
4、阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。
5、辅助材料：镀锌铁丝、专用胶粘剂等。
1.1.3主要机具1、铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。
2、手锤、錾子、钢锯、锯条、刀锯、半圆挫、活扳手等。
3、弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。
4、开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯凳。
1.1.4作业条件1、在配合混凝土结构施工时，已完成过路管配件及预埋件的预埋。
2、在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。
3、在装修前根据土建水平线及抹灰厚度以管道走向，按设计图进行弹线、浇注预埋件及稳装角钢支架。
4、喷浆完成后，才可进行管路及购置盒、箱的安装，安装时应防止管道和墙面的污染。
1.1.5施工工艺1.1.5.1弯管的制作方法预制弯管可采用冷煨法和热煨法。
在进行阻燃塑料管的敷设与煨弯时，管材对环境温度的要求是：在原材料的允许环境温度下进行，其外界环境温度不宜低于-15℃。
电气导管和线槽敷设安装施工工艺标准
电气导管和线槽敷设安装施工工艺标准版本：第1版 文件编号：JI-JS-QB0603-05-20041 范围本工艺标准适用于电线导管、电缆导管、线槽敷设和电缆排管敷设（不适应在40。
C以上的场所和易受机械冲击、碰撞摩擦等场所敷设）。
2 施工准备2.1材料要求：2.1.1凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃料指标，并有检定检验报告单和产品出厂合格证等质量证明文件。
2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标。
管理外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、直接头等，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒、开关盒、接线盒、插座盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
2.1.5 粘合剂必须使用与阻燃型塑料管配套的产品，粘合剂必须在有效限期内使用。
2.1.6阻然型塑料管附件材料质氧指数应达到27%以上的性能指标；阻然型塑料管不得在室外高温和易受机械损伤的场所明敷设。
2.1.7 镀锌钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆（非镀锌钢导管埋入现浇混凝土时，导管内壁应作防腐处理，外壁可不作防腐处理），镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。
2.1.8 管箍使用通丝管箍。
丝和清晰和乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。
2.1.9 锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。
2.1.4 护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。
2.1.10 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2MM，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
电气安装工程配管施工工艺
电气安装工程配管施工工艺一、引言电气安装工程配管施工工艺是电气安装工程中至关重要的环节，它直接影响到配电系统运行的安全性以及使用寿命，因此需要在施工过程中严格按照配管工艺要求进行操作。
二、配管施工前的准备工作2.1 施工方案的制定在进行配管施工前，需要根据电气安装工程设计方案进行施工方案的制定。
施工方案应该包括基础设施、人员安排、工具材料、天气状况等方面的内容。
2.2 工具材料的准备在施工前需要根据所需的管材直径、管材材料、管道接头规格等确定所需的工具和材料。
应根据工程的要求，确定管道支架、挂钩、膨胀节、补偿器等配管部件及其规格。
并保证所用材料符合项目标准和有关法规。
2.3 施工现场的准备在施工前，施工队应到施工现场勘测，了解施工的具体情况，包括地形、建筑结构、管道布局和管线通道等信息。
根据勘测结果，制定施工方案。
三、配管施工3.1 管道安装在进行管道安装时，应先安装支架，使用膨胀螺栓固定。
支架的安装应按照设计和施工图纸要求及有关规范的规定进行。
当支架长度超过3m时，应使用铁、钢制管架进行补强。
另外，支架的间距应根据管道的直径和重量而定。
3.2 管道布置管道的布置应按照设计和施工图纸要求以及有关规范的规定进行。
在布置过程中，应确保管道的安全性、美观性和易于检修。
3.3 管道连接管道连接是电气安装工程配管施工工艺中的重要环节。
在连接管道时，应先拆除管道两端的保护措施，然后使用相应的连接件将两条管道固定在一起。
连接管件应符合设计和施工图纸要求以及有关规范的规定。
连接点的处置应平整、光滑。
3.4 管路检漏管道安装完成后，应进行检漏。
检查的方法必须符合有关国家标准和要求。
四、配管施工后的验收工作4.1 管道的验收管道施工结束后，应进行验收。
验收标准应符合有关的规范和标准。
管道应平稳、安全，广泛工艺，无漏水现象。
同时应对管道材料进行验收，保证合格材料的使用。
4.2 文件记录经过验收的工程应与施工单位签署相关文书，成为工程质保的部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气配管安装工艺标准1.主题词电线保护管安装的程序、方法、技术要求。
2.适用范围本标准适用于一般工业与民用建筑电气安装工程的电线保护管安装。
3.引用文件GB50303—2002建筑电气工程施工质量验收规范GB50258—96电气装置安装工程1KV及以下配线工程及验收规范GB50257—96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范4.金属管安装工艺4.1主控项目4.1.1金属的导管必须与接地（PE）可靠接地。
4.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
4.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
4.1.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护厚度大于15mm。
4.2钢管安装一般规定4.2.1敷设在多尘或潮湿场所的电线保护管，管口及其各连接均应密封。
4.2.2当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲，埋入建筑物、构筑物的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
4.2.3进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50—80mm；高度一致。
4.2..4电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。
4.2. 5电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％。
4.2.6电线保护管的弯曲半径应符合下列规定：A．当线路明配时，弯曲半径不宜小于管外的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
B．当线路暗配时，弯曲半径不应小于管外径的6 倍；当埋设于地下或混凝土内时，其弯曲半径不应小于外径的10倍。
4.2.7当电线保护管遇到下列情况之一时，中间应增设接线盒或拉线盒(过路盒)，且接线盒或拉线盒的位置应便于穿线；A. 管长度每超过30米，无弯曲．B.管长度每超过20米，有一个弯曲．C.管长度每超过15米，有二个弯曲．D.管长度每超过8米，有三个弯曲．4.2.8垂直敷设的电线保护管遇到下列情况之一时，增设固定导线的拉线盒(过路盒)：A.管内导线截面为50平方米及以下，长度每超过30米；B.管内导线截面为70-90平方米，长度每超过20米；C.管内导线截面为120-240平方米，长度每超过18米。
4.2.9水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5％。
；全长偏差不应大于管内径1／2．4.2.10在TN —S、TN— C— S系统中，当金属电线保护管、金属盒(箱)、塑料电线保护管、塑料盒(箱)混合使用时，金属电线保护管和金属盒(箱)必须与保护地线(EP线)有可靠的电气连接。
4.2.11潮湿场所和直埋地下的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管；干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管．4.2.12钢管的内壁、外壁均应作防腐处理．当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。
设计有特殊要求时，应按设计规定进行防腐处理。
4.3 钢管暗敷设工艺4.3.1钢管暗敷设工艺流程图钢管预制加工→箱盒安装→管路连接→钢管进箱盒连接→钢管敷设方式→接地线焊接4.3.2钢管预制加工，应根据管径大小选择煨管器或煨管设备进行。
成型钢管不应有折扁和裂缝，其弯曲半径按规定要求成型。
电气管路严禁使用压制成型弯头．钢管切断应根据现场条件采用手工或机械断切，钢管管口应无铁屑及毛刺，切断口应平整，管口应光滑．钢管套丝应视现场条件，采用手工或机械套丝，螺纹不得有乱丝现象．4.4箱盒安装4.4.1 测定箱盒座标位置，以土建弹出的水平线或基标线为基础，根据设计要求和管路超长增设箱盒的规定，确定轴线位置，挂线找平，线坠找正，标出箱盒实际座标位置．4.4.2箱盒固定，灰浆饱满，平整牢固，座标准确。
现浇混凝土板墙固定箱盒应加支铁固定牢靠，防止混凝土浇筑时易位．箱盒底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂。
4.4.3现浇混凝土中的箱盒；必须切实的在箱盒填满填实充填物，防止灰浆流入箱盒内．4.5管路连接方法4.5.1管箍螺纹连接法钢管螺纹表面应光滑无缺损，管箍必须使用通丝管箍．管口应对严对正，上好管箍，外露螺纹为2～3 扣，管箍两端跨接地线。
4.5.2套管连接法：宜用于暗配管；套管长度为连接管径的1.5～3倍；连接管口的对口处应置套管的中心，施焊时，焊口应满焊接牢固严密；采用紧定螺钉应拧紧；在振动的场所，紧定螺钉应有防松动措施．4.5.3坡口焊接法：管径80mm 以上钢管可采用坡口(喇叭口)焊接。
即将连接端钢管管口制成两个喇叭口对齐,对正将周边焊接严密。
4.5.4钢管进箱盒连接法A．盒(箱)开孔应整齐，且与管径相吻合．要求一管一孔，不得开长孔，严禁采用电气焊开孔。
B．暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3～5mm，且焊后应补涂防腐漆。
C．钢管与盒(箱)连接采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3扣，螺纹应涂防腐漆。
D．两根以上多根钢管同入一个盒(箱)，钢管排列整齐, 间距均匀，管入盒(箱)内的管口长短应一致.4.6钢管暗敷设方式4.6.1沿墙配管：配合砌墙敷设立管时，接线盒埋设露出毛墙5～10mm.(以粉刷层厚度而定)．钢管敷设深度为管口入接线盒管洞为宜．过深钢管需煨鸭脖弯入接线盒，口向上者必须堵好管口，防止管口落入杂物．4.6.2现浇混凝土板、梁配管：A.根据房间四周的厚度和施工图，弹出十字线，确定用电器具座标，钢管走向及排列，防止钢管在平面上交叉敷设，避免不了必须交叉时，其交叉管高度应距混凝土面为15—20mm；钢管应敷设在板的底层钢筋上面；管、箱、盒应固定牢靠，严防易位．B.钢管敷设穿过板或穿梁下引时，模板不允许打洞，应采用拉线盒过渡引下．C.用电器具重量超过3Kg时，如花灯、吊风扇等，应加工吊杆（或其它铁杆）预埋在混泥土中。
D. 变形缝处理：建筑物的沉降缝或伸缩缝两侧各预埋拉线箱（盒）一个，箱（盒）间采用钢管连接，连接钢管一端管口与箱（盒）固定连接，另一端管口与箱（盒）不连接，不固定，以便具有伸展作用，如图所示：4.6.3钢管直埋土层配管:敷设方法与前两种方法施工作法相同.4.6.4电气的钢管均应做好安全牢固可靠的电器连接。
4.7钢管明敷设工艺4.7.1明配钢管工艺流程图：支吊架制作→定位→箱、盒支架、吊架安装→管子敷设4.7.2钢管明敷设工艺，配管方法与钢管敷设管箍丝扣连接法（4.5.1）和钢管入盒（箱）连接法（4.5.4）钢管暗敷设方式（4.6）基本相同。
4.7.3钢管明敷设应横平竖直，整齐美观，施工前应熟悉图纸，使用线垂，灰线包进行划线，成排同规格钢管之间距离应均匀，钢管较多可紧靠一起密摆布设，所有钢管应排列整齐，转弯部分应按同心圆弧的形式进行排列．4.7.4明敷设钢管固定点之间应整齐均匀，管卡与终端，转弯中心点，电气器具或接线盒边缘的距离为150～500mm；中间的管卡最大距离应符合表的规定。
管卡间最大距离4.7.5电线保护钢管不允许将钢管焊在支架或设备上，成排管并列时，接地的跨接线应采用元钢或扁钢进行焊接，不允许在管缝间直接焊接。
4.7.6钢管明敷设应采用管箍螺纹连接方法，箱盒应为明式箱(盒)；管入箱(盒)应采用锁母或护圈帽锁紧固定4.7.7电线管与其它管道间的最小距离(m)见下表：4.7.8钢管与设备连接：应将钢管敷设到设备的接线盒内，如不能直接进入时，应符合下列要求：A.在干燥室内，可在钢管出口处加保护软管引入设备，管口应包扎严密．B.在室外或潮湿房间内，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成滴水弧状后，再引入设备．C.管口距地面高度一般不宜低于20c．4.7.9金属软管引入设备时，应符合下列要求：A.金属软管与钢管或设备连接时，应采用金属软管接头连接．金属软管的长度不宜大于2m．B.金属软管用管卡固定，其固定间距不应大于1m．管卡与终端，弯头中点的距离宜为30cm．C.金属软管应可靠接地，且不得作为电气设备的接地导体。
4.8爆炸危险环境内的钢管敷设4.8.1本工艺标准仅适用于在生产，加工，处理，转运或贮存过程中出现或可能出现气体，蒸汽，粉尘，纤维爆炸性混合物和火灾危险物质环境的电气钢管敷设工程．4.8.2爆炸危险环境的安装工程，应根据设计和相应规范等技术文件编写作业指导书．爆炸危险环境内的钢管敷设的加工方法，施工工艺与明敷钢管基本相同，对加工工艺，密封要求更严格。
4.8.3配管应采用低压流体输送用镀锌焊接钢管；钢管与钢管；钢管与电气设备；钢管与钢管附件之间的连接，应采用螺纹连接．不得采用套管焊接，并应符合下列要求：A.螺纹加工应光滑，完整，无锈蚀，在螺纹上应涂以电力复合脂或导电性防锈脂．不得在螺纹上缠麻或绝缘胶带及涂其它油漆。
B．在爆炸性气体环境1区或2区时，螺纹有效啮合扣数：管径25mm及以下的钢管不应少于5扣；管径为32mm及以上钢管不应少于6扣；与隔爆型设备连接时，螺纹连接处应锁紧螺母锁紧；在爆炸性粉尘环境10区和11区时，螺纹有效啮合扣数不应少于5扣；外露丝扣不应过长；除设计有特殊规定外，连接处可不焊接金属跨接线。
4.8.4电气管路之间不得采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应密贴．4.8.5在爆炸性气体环境l区，2区和爆炸性粉尘环境10区的钢管配线，在下列各处应装设不同型式的隔离封件：A.电气设备无密封装置的进线口．B.管路通过与其它任何场所相邻的隔墙时，应在隔墙的任一侧装设横向式隔离封件．C.管路通过楼板或地面引入其它场所时，均应在楼板或地面上方装设纵向式密封件．D.管径为50mm及以上的管路在距引入的接线箱450mm以内及每距15m 处，应装设一隔离密封件．E.易积结冷凝水的管路，应在其垂直段的下方装设排水式隔离密封件，排水口应置于下方．4.8.6管路通过墙，楼板或地面时，密封件与墙面，楼板或地面的距离不应超过300mm，且此段管路中不得有接头，并应将孔洞堵塞严密。
4.8.7钢管配线应在下列各处装设防爆挠性连接管：A.电机的进线口。
B.钢管与电气设备直接连接有困难处．C.管路通过建筑物的伸缩缝，沉降缝处．4.8.8防爆挠性连接管应无裂纹，孔洞，机械损伤，变形等缺陷；其安装时应符合下列要求：A.在不同的使用环境条件下，应采用相应材质的挠性连接管。
B.弯曲半径不应小于管外的5倍．4.8.9电气设备，接线盒和端子箱上多余的孔，应采用丝堵堵塞严密．当孔内垫有弹性密封圈时，则弹性密封圈的外侧应设钢质堵板，其厚度不应小于2mm，钢质堵板应经压盘或螺母压紧。
