驳岸设计(2)
驳岸设计大全ppt课件.ppt
2 人工驳岸
3 驳岸设施
4 案例分析
人工驳岸分类
2.1垂直驳岸 2.2缓坡驳岸 2.３阶梯驳岸 2.４带平台的驳岸 2.５缓坡、阶梯复合驳岸
2.1垂直驳岸
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
2 人工驳岸
3 驳岸设施
4 案例分析
案例一：苏州金鸡湖 业主：苏州工业园区管委会 设计单位：EDAW
金鸡湖是苏州工业园区宝贵的风景资源，湖面约７平方公 里，环湖地区将开发成为现代风格的休闲娱乐空间 主要景点有城市广场 、湖滨大道 、水巷邻里 、望湖角 、 金姬墩 、文化水廊、玲珑湾、波心岛
苏州金鸡湖
目录 1 自然驳岸
2 人工驳岸
3 驳岸设施
4 案例分析
秦皇岛汤河公园
目录 1 自然驳岸
2 人工驳岸
3 驳岸设施
4 案例分析
1.2砌块型自然驳岸
对于较陡的坡岸或冲蚀较严重的地段，不仅种植植被，还 采用天然石材、木材护底，以增强堤岸抗洪能力，如在坡脚采 用石笼、木桩或浆砌石块(没有鱼巢)等护底，其上筑有一定坡 度的土堤，斜坡种植植被，实行乔灌草相结合，固堤护岸
1.2砌块型自然驳岸
目录 1 自然驳岸
2 人工驳岸
3 驳岸设施
4 案例分析
驳岸设施分类
按照使用功能一般可以划分为 3.1服务设施类（水景餐厅、咖啡厅、临水宾馆等） 3.2景观小品设施类（观景亭、码头、栈道、LOGO标志、景墙、 花坛、垃圾箱、座椅等） 3.3基础服务设施类（夜景照明系统、电控箱、音乐箱等）
驳岸设施设要点
目录 1 自然驳岸
干货!景观设计之驳岸处理的方法!
水是园林中重要的造景要素，古典园林中人们很早就形成了“石令人古，水令人远。
园林水石，最不可无。
”的观点，现代园林中水景仍占有极其重要的地位。
景观驳岸作为水域和陆域的交界线，驳岸设计的好坏决定了滨水区能否成为吸引游人的空间，并且作为城市中的生态敏感带，驳岸的处理对于滨水区的生态也有非常重要的影响。
驳岸是亲水景观中应重点处理的部位，驳岸与水线形成的连续景观线能否与环境相协调直接关系到水景的效果是否独到或是否人性化。
驳岸的处理方法有多种多样，怎样合理处理其与水体、周边环境的关系是一门学问更是一种美的表达，今天就与大家一起分享，驳岸设计的美。
驳岸处理主要分为规则驳岸和不规则驳岸（一）规则驳岸立体驳岸这种驳岸一般用在水面和陆地的平面差距很大或水面涨落高差较大的水域或者因建筑面积受限没有充分的空间而不得不建的驳岸。
一般采用木平台或混凝土堆砌的平台。
（二）不规则驳岸不规则驳岸中，则具体分为阶梯入水驳岸、砌石驳岸、生态驳岸、复合式驳岸和自然式驳岸。
1.阶梯入水驳岸满足游人亲水需求，是有互动性的景观。
要求驳岸(池岸)尽可能贴近水面,以人手能触摸到水为最佳，水质要有较高要求。
2.砌石驳岸砌石驳岸是园林工程中最为主要的护岸形式3.生态驳岸生态驳岸采用软式稳定法代替钢筋混凝土和石砌挡土墙的硬式河岸，其恢复后具有自然河岸或具有自然河岸可渗透性的人工驳岸。
它可以充分保证河岸与河流水体之间的水分交换和调节，同时也具有一定的抗洪强度。
生态驳岸把滨水区植被与堤内植被连成一体，构成一个完整的河流生态系统。
4.复合驳岸多采用在居住区和公园内5.自然式驳岸适当运用块石、鹅卵石、木桩等营造一个岸线曲折，岸坡起伏的状态，可在某种程度上打破景观呆板、僵硬，使其趋于自然，实现生物多样性。
有更多艺术考研问题及内部资料可在我们的官方微信公众号：亚当设计研究中心留言咨询即可，我们有专业老师进行回复。
以上是景观设计之驳岸处理的相关内容，南昌亚当教育咨询有限公司经过十多年的发展积淀，旗下两大设计品牌——“亚当设计手绘”“亚当设计软件”主要以“设计手绘·考研快题·方案设计·室内设计·景观园林设计·建筑规划设计·工业产品设计·平面设计·设计软件”为教学目标的专业培训机构，现有师大瑶湖校区、南大前湖校区及农大下罗校区。
园林工程4-2驳岸
驳岸的设计原则
生态优先
保护和恢复驳岸的生态环境， 合理利用自然材料和植物，减
少对自然环境的破坏。
安全稳固
保证驳岸的结构安全，能够承 受水流的冲刷和压力，同时保 持河岸的稳定。
景观美化
将驳岸设计与景观美化相结合 ，营造出优美、舒适、宜人的 环境，提升整体景观品质。
人性化设计
考虑人们的需求和行为习惯，提供 方便、舒适、安全的亲水空间，满 足人们休闲、娱乐、观赏等需求。
详细描述
该公园采用自然原型驳岸设计，利用天然材料和植被，使驳岸与周围环境融为一体，既 保护了生态环境，又提高了景观效果。
成功案例二：某别墅区的石材驳岸施工
总结词
质感优良、风格统一
详细描述
该别墅区采用石材进行驳岸施工，石材的天 然质感和耐久性为驳岸提供了优良的防护和 景观效果，同时与别墅区的整体风格保持统 一。
失败案例
总结词
缺乏维护、功能不足
详细描述
某街道的人工自然型驳岸在建设完成后，由 于缺乏必要的维护和管理，出现植被退化、 水土流失等问题，影响了驳岸的功能和景观 效果。解决方案包括定期维护、加强水土保
持措施等。
THANKS
感谢观看
园林工程4-2驳岸
• 驳岸概述 • 驳岸的施工方法 • 驳岸的建筑材料 • 驳岸的维护与管理 • 案例分析
01
驳岸概述
驳岸的定义与作用
定义
驳岸是水域和陆域之间的连接部分，通常由人工建造或自然形成，用于防止水 流冲刷侵蚀陆地，保护河岸稳定，同时为人们提供休闲和观赏的场所。
作用
驳岸是园林景观的重要组成部分，它不仅具有防洪、保护生态的功能，还可以 美化环境、提升景观品质，为人们提供亲水、休闲的空间。

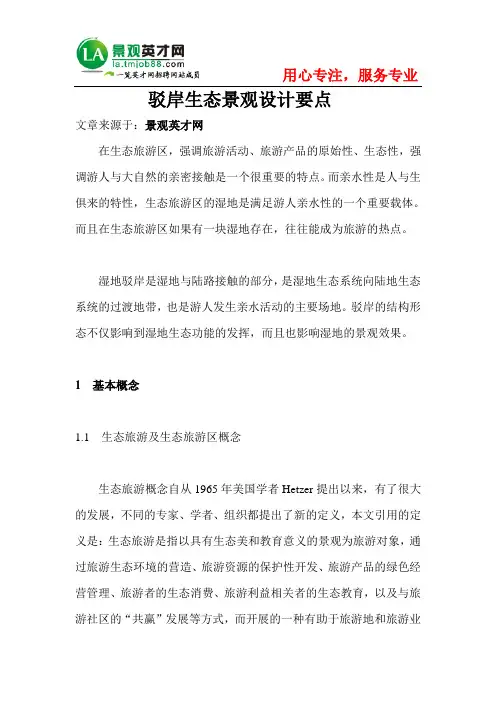

驳岸生态景观设计要点
驳岸生态景观设计要点文章来源于：景观英才网在生态旅游区，强调旅游活动、旅游产品的原始性、生态性，强调游人与大自然的亲密接触是一个很重要的特点。
而亲水性是人与生俱来的特性，生态旅游区的湿地是满足游人亲水性的一个重要载体。
而且在生态旅游区如果有一块湿地存在，往往能成为旅游的热点。
湿地驳岸是湿地与陆路接触的部分，是湿地生态系统向陆地生态系统的过渡地带，也是游人发生亲水活动的主要场地。
驳岸的结构形态不仅影响到湿地生态功能的发挥，而且也影响湿地的景观效果。
1基本概念1.1生态旅游及生态旅游区概念生态旅游概念自从1965年美国学者Hetzer提出以来，有了很大的发展，不同的专家、学者、组织都提出了新的定义，本文引用的定义是：生态旅游是指以具有生态美和教育意义的景观为旅游对象，通过旅游生态环境的营造、旅游资源的保护性开发、旅游产品的绿色经营管理、旅游者的生态消费、旅游利益相关者的生态教育，以及与旅游社区的“共赢”发展等方式，而开展的一种有助于旅游地和旅游业可持续发展的旅游活动。
生态旅游区概念可分狭义的概念和广义的概念，广义的概念是指生态旅游区是进行生态旅游的旅游地，是生态旅游的组成要素落实的空间范围。
狭义的概念是指按照生态学的合理要求实现环境优化，物质、能量良性循环，经济、社会优质、高效、和谐，并有值得观光、游玩、探求的生态旅游项目的旅游区。
1.2湿地概念不同的人对湿地有不同的理解，有人统计过大约有50多种定义。
本文引用的湿地概念采用《湿地公约》(《关于特别是作为水禽栖息地的国际重要湿地公约》)中的定义，即：不问其为自然或人工，长久或暂时性的沼泽地、泥炭地或水域地带，静止或流动，淡水、半咸水、咸水体，包括低潮时不超过6m的水域。
2对湿地驳岸生态功能的认知湿地驳岸生态系统是湿地生态系统的重要组成部分，是湿地发挥生态效益的重要一环。
在湿地驳岸的生态设计中，应首先对湿地驳岸的生态功能有充分的认识，这样才能在设计中结合当地实际情况，解决实际问题，从而体现生态设计的价值。
园林驳岸讲解 (2)
但是世纪广场路南水体驳岸周围 多为人工修建的平台，并无种植植物， 这是此水体最大的缺点 但是世纪广场路南水体驳岸周围多 为人工修建的平台，并无种植植物， 这是此水体最大的缺点
4.1.3 西公园内人工湖、石河子大学微波湖、石河子宾馆内人工湖驳
岸处理方法的研究 由于西公园的人工湖，石河子宾馆的人工湖和石河子大学的微波 湖的驳岸形式都是一样，所用材制也大致相同。但每种驳岸所处的环 境不同，驳岸周围绿化较好。水体都是自然式，有着不规则的形状。
断面详图， 其中1号详 图为毛石 驳岸、2号 详图为条 石驳岸、3 号详图为 土坡与山 石驳岸、4 号详图为 山石驳岸。
详图表示 某一区段 的构造、 尺寸、材 料、做法 要求及主 要部位标 高（岸顶、 常水位、 最高水位、 最低水位、 基础底 面）。
山石驳岸
自然式驳岸
混合式驳岸
土坡嵌石驳岸
3
基础：是驳岸的底层结构，为承重部分。
三 驳岸的形式
1、硬驳岸；
条石驳岸，块石驳岸（园林中广泛使用），混凝土驳岸，山石变，卵 石驳岸，塑木驳岸；
2、软驳岸；
竹木驳岸，自然生态驳岸（自然原型、自然型和台阶时人工自然）
3、混合驳岸；
结合自然式驳岸和规则式驳岸特点，一般用毛石砌墙，自然驳岸
石河子现有驳岸的处理方法 石河子是一个内陆城市，典型的内陆气候，是准 葛尔荒滩上的绿洲。石河子背靠玛纳斯河，又有天山 雪水的滋润，因此成为适宜人类生存与生活的地方。 为了丰富人民群众生活，石河子从建市以来建设的具 有观赏性的水体有北湖（大泉沟）、西公园内的人工 湖、石河子宾馆内两处人工水体，还有石河子大学的 微波湖，新建的市政大楼对面的一处水体。
石河子宾馆内有两处人工湖，一处在宾馆的南面，一处在宾馆的西面，南面那处与微波湖 大致相同，所以就不做介绍了，在这里重点介绍一下西面的人工湖. 西面的人工湖也是立式驳岸，与以上两处不同的是，驳岸材料为干砌卵石，而且 其面积是所有人工湖里最小的，湖水也最浅。湖里养有金鱼，因为水很浅，所以看的 很清楚。湖中央有一个雕塑，驳岸边种植了一些花草和树木。与微波湖相比这里更为 小巧，更能让人亲近水，人们可在湖边小坐聊天，也在隔岸观鱼，如过可以捉鱼的话 ，还可以捉上两条。春天，树木新绿，鲜花盛开，鱼儿在水中畅游，也不的不称为是 一种美景。
河道驳岸工程设计方案
河道驳岸工程设计方案一、项目概况本项目是针对某条河道进行驳岸工程设计，该河道位于某市的市区，总长约10公里，河道宽度在10米至30米之间，是市区的主要排水河道之一。
由于近年来城市化进程加快，河道两岸的建筑物增多，导致了河道的边坡不稳定，部分地段出现了严重的河道侵蚀和塌方现象，已威胁到周边的居民安全和建筑物的稳定。
因此，急需对该河道进行驳岸工程设计，以保障其安全，维护市区的防洪排涝功能，同时美化市容。
二、工程目标1. 保障河道两岸的居民和建筑物的安全；2. 增强河道的防洪排涝功能；3. 保护生态环境，减少河道侵蚀和塌方；4. 美化城市景观，提升市区的整体形象。
三、工程内容1. 对河道两岸的边坡进行加固，采取合理的防护措施，以防止边坡塌方和侵蚀；2. 在河道两岸的出现裸露和塌方地块进行加固维护，恢复地面的平整和美化；3. 在河道两岸进行绿化工程，种植适宜的植被，提高河道的生态环境；4. 设计合理的防洪排涝设施，以提高河道的排水能力；5. 配套设施的规划设计，如护栏、人行桥等。
四、工程方案1. 边坡加固根据河道两岸的实际情况，采取以下措施对边坡进行加固：（1）修复裸露地块：对河道两岸出现的裸露地块进行修复，填充合适的土壤，种植草籽以防止侵蚀；（2）挖槽加固：对边坡进行挖槽，插入钢筋混凝土桩，并配合适当的防护措施，如护坡网、植被等；（3）植物加固：在边坡上种植适宜的植物，如灌木、草本植物等，以提高边坡的稳定性和美化效果。
2. 绿化工程（1）根据河道两岸的环境特点和城市规划要求，设计合理的绿化方案，种植适宜的绿植，如乔木、灌木、草本植物等；（2）对河道两岸的空地进行美化，铺设人行道、种植花草，打造成适合居民休闲娱乐的休闲空间；（3）对河道两岸的垃圾处理进行规划，设置垃圾桶和垃圾处理设施，保持河道清洁。
3. 防洪排涝设施（1）设计合理的排水系统，增加排水口和排水管道密度，提高河道的排水能力；（2）设置合理的雨水收集设施，将雨水进行收集并排放到河道，减少城市排水负荷。
驳岸的设计
驳岸的设计
传统控制洪水的工程手段主要是对曲流裁弯取直，加深河槽，并用混凝土、砖、石等材料加固岸堤、筑坝、筑堰等。
这些措施产生了许多消极后果，大规模的防洪工程设施的修筑直接破坏了河岸植被赖以生存的基础，缺乏渗透性的水泥护堤隔断了护堤土体与其上部空间的水气交换和循环。
采用生态规划设计的手法应该弥补这些缺点，推广使用生态驳岸。
生态驳岸是指恢复后的自然河岸或具有自然河岸“可渗透性”的人工驳岸，它可以充分保证河岸与水体之间的水分交换和调节功能，同时具有一定的抗洪强度。
生态驳岸一般可分为以下三种(图3)：
（1）自然原型驳岸：主要采用植物保护堤岸，以保持自然堤岸的特性，如临水种植垂柳、水杉、白杨以及芦苇、菖蒲等具有喜水特性的植物，由它们生长舒展的发达根系来稳固堤岸，加之柳枝柔韧，顺应水流，增加抗洪、保护河堤的能力。
（2）自然型驳岸：不仅种植植被，还采用天然石材、木材护底，以增强堤岸抗洪能力，如在坡脚采用石笼、木桩或浆砌石块等护底，其上筑有一定坡度的土堤，斜坡种植植被，实行乔灌草相结合，固堤护岸。
（3）人工自然型驳岸：在自然型护堤的基础上，再用钢筋混凝土等材料，确保大的抗洪能力，如将钢筋混凝土柱或耐水圆木制成梯形箱状框架，并向其中投入大的石块，或插入不同直径的混凝土管，形成很深的鱼巢，再在箱状框架内埋入大柳枝、水杨枝等；邻水侧种植芦苇、菖蒲等水生植物，使其在缝中生长出繁茂、葱绿的草木。
驳岸工程做法有几种
驳岸工程做法有几种驳岸工程做法有几种？行走在水景旁，往往发现各种款式、各种模样的水岸衔接处理工艺，这种建于水体边缘与陆地交界处，为防止岸壁被水体冲刷或水淹破坏而设置的垂直构筑物叫驳岸。
在生态景观营造手法不断创新的今天，驳岸工程的施工工艺也在不断革新中。
一、自然驳岸世界之大驳岸很多但大致可归纳为自然驳岸和规则驳岸两种今天小编就来带来看看驳岸工程做法有几种？通过使用植物或植物和非生命植物材料的结合，减轻坡面及坡脚的不稳定性和侵蚀，恢复为自然河岸或具有自然河流特点的可渗透性的驳岸，同时实现多种生物的共生与繁殖。
常见类型有景石驳岸、缓坡驳岸和松木桩驳岸。
▲自然驳岸示例施工要点（1）缓坡驳岸——河岸的坡度应在自然安息角以内，并对河岸的泥土进行碾压处理。
▲缓坡驳岸施工图解（2）景石驳岸——相似于溪流景观的施工工艺。
①溪道放线——用石灰、黄沙或绳子等在地面上勾画出小溪的轮廓，同时确定小溪循环用水的出水口和承水池之间的管线走向。
由于溪道宽窄变化多，放线时应加密打桩量，特别是在转弯点，各桩要标注清楚相应的设计高程，变坡点要做特殊标记。
▲景石驳岸②?溪槽开挖——按设计要求开挖，与地形改造相结合，尽量做到土方平衡，在凹地挖河，有利汇水又省土方。
溪槽最好挖掘成U 型坑，并需要留出种植植物的区域。
溪流在落入下一段之前都应有至少增加10cm的水深，挖溪道时每一段最前面的深度都要深些，以确保小溪的自然。
▲景石驳岸③溪底施工——溪道挖好后，必须将溪底基土夯实，溪壁拍实。
如果溪底用混凝土结构，浇筑时须一次浇筑成型。
▲叠石驳岸④水生植物配置：◆水生植物与水边的距离要有远有近、有疏有密，切忌沿边线等距离种植，要留出必要的透景线；◆要注意植物群落配置后的立体轮廓线与水景的风格相协调；◆对视觉作用不大的水面，可加大植物的配置密度，以形成绿色景观；◆栽植的植物应严格控制其蔓延，可设置隔离绿带，也可缸栽放入水中；◆要考虑水面的镜面作用，水面植物不能过于拥挤，一般不要超过水面的三分之一，以免影响水面的倒影效果和水体本身的美学效果；◆近岸的地方要考虑安全，种植水生植物，不宜太深，一般0.4～0.6m，中部要考虑养殖、底坡稳定和水体自净，不能过浅，按河宽一般深至2m之内。
驳岸工程施工设计方案
一、项目背景随着城市化进程的加快，城市河道驳岸工程在防洪、排涝、景观等方面发挥着越来越重要的作用。
本工程旨在对某河道驳岸进行修复和改造，以提升河道景观品质，改善周边环境，保障河道行洪安全。
二、工程概况1. 工程名称：某河道驳岸工程2. 工程地点：某市某河道3. 工程规模：全长约1000米4. 工程内容：驳岸修复、景观绿化、排水设施改造等三、设计方案1. 驳岸结构设计（1）采用重力式挡墙结构，以提高驳岸的稳定性和安全性。
（2）挡墙厚度根据地质条件、水位、荷载等因素进行计算，确保挡墙结构满足规范要求。
（3）挡墙底部设置排水孔，便于排除地下水位，防止冻胀破坏。
2. 驳岸材料选择（1）选用天然石材，以体现河道自然风貌。
（2）石材表面进行抛光处理，提高美观度和耐久性。
3. 景观绿化设计（1）驳岸两侧设置绿化带，种植乔、灌木相结合的植物，形成层次丰富的景观效果。
（2）绿化带内设置座椅、花坛等休闲设施，供市民休息、观赏。
4. 排水设施改造（1）对原有排水设施进行改造，提高排水能力。
（2）在驳岸底部设置排水沟，与原有排水系统相连接，确保排水畅通。
5. 施工工艺（1）施工前进行场地平整，确保基础稳定。
（2）采用分段施工，分段验收，确保工程质量。
（3）施工过程中严格控制施工进度，确保工程按时完成。
四、施工组织与管理1. 施工组织（1）成立项目经理部，负责整个工程的施工组织与管理。
（2）设立工程技术组、质量检测组、安全监督组等，确保工程质量、安全和进度。
2. 管理措施（1）严格执行国家有关法律法规，确保工程质量。
（2）加强施工现场管理，确保施工安全。
（3）加强沟通协调，确保各工序顺利进行。
五、工程效益1. 提升河道景观品质，改善周边环境。
2. 保障河道行洪安全，提高防洪能力。
3. 为市民提供休闲娱乐场所，提高生活质量。
4. 促进地方经济发展，提升城市形象。
本设计方案旨在为某河道驳岸工程提供参考，具体施工过程中可根据实际情况进行调整。
乡村驳岸设计，做法都在这里了！
乡村驳岸设计，做法都在这里了！在乡村项目设计中，遇到需要进行生态驳岸节点空间营造时，应该从何下手？今天地道设计·地道君主要从生态驳岸的意义、分类、做法几大方面提供相关的参考方法：01 是什么生态驳岸是指恢复自然河岸“可渗透性的”人工滨水驳岸。
为了对生态系统、生物多样性的保护与延续而采取的以生态为基础、安全为导向的工程方法。
其主要目的是减少对河流自然环境的破坏。
02 怎么做生态驳岸分为自然驳岸与人工驳岸两大类型。
1 自然驳岸自然驳岸以缓坡型、砌块型驳岸为主。
缓坡型驳岸作用：通过使用植物、非生命植物材料等的结合，来减轻坡面、坡脚的不稳定性与侵蚀，为自然河岸恢复成可渗透性的驳岸；有利于生物之间的共生与繁殖，另外，还具有亲水、嬉水功能。
做法：设计形式为生态草坡、沙滩或卵石滩；按土壤的自然安息角（30°左右）进行放坡；适合原始场地坡度缓、腹地大的河段，不需要过多人工干预的驳岸。
剖面结构图▽实景效果▽砌块型驳岸作用：在较陡的坡岸或冲蚀严重的地段，采用石笼、天然石材等固定堤岸的自然驳岸。
做法：采用天然石材、木材护底，以增强堤岸抗洪能力；如在坡脚采用石块护底，对于其上筑有一定坡度的土堤，可以在斜坡上种植植被；采用乔、灌、草相结合的配置方式，有利于起到固堤护岸的作用。
剖面结构图▽实景效果▽2 人工驳岸人工驳岸主要分为垂直型、缓坡型、缓坡与阶梯结合型三种形式。
人工垂直驳岸作用：以垂直驳岸形式，主要解决河流与周边用地高差大的问题；还能抵抗来自墙背土的压力，保证河流泄洪期的安全；另外还会给游人提供出较大的活动空间。
剖面结构图▽实景效果▽生态工程驳岸作用：在河岸植被形成之前，可以运用自然可降解的材料保护岸坡；当岸坡的坡度较陡，需要对河岸进行人工防冲蚀和加固处理，并在岸坡上种植植被和树木。
做法：适合岸坡的坡度超过自然安息角（30°）或土质不稳定的驳岸；运用稻草、黄麻、椰壳纤维等自然原生物质做垫子、纤维织物等，以覆盖、层层堆叠等形式来阻止土壤流失与边坡侵蚀；剖面结构图▽实景效果▽缓坡、阶梯复合驳岸细分为：草坡台阶驳岸、亲水码头驳岸、栈道驳岸、退台式驳岸等。
驳岸和护岸设计
驳岸和护岸设计随着城市的建设和发展，城市公园水体功能不仅要满足景观方面的需求，更是起到生态保护方面的作用，生态驳岸已成为城市水体改造的首选。
文章分析其驳岸设计形式、要素，探讨其施工要点。
标签：园林;驳岸;设计;要点引言：园林驳岸属于园林景观的构成元素。
驳岸的设计趋避与其实际环境的艺术风格、地形地貌、地质条件、材料特性、种植特征加之施工工艺、技术经济指标等规定相融合以选用合适的构筑方式。
一、园林驳岸设计概述（一）园林驳岸的设计原则（1）结构稳定性驳岸的最初功能是引导水的流向，因此在设计上要充分调查此处地理环境的基础上解析岸坡的潜在问题，并实施必须的结构稳定性验算、抗倾覆验算和抗滑坡验算。
在科学合理的论证后，实施经济有效的园林驳岸结构设计，而且也仅是园林驳岸抵抗住墙后土压力与流水的冲淘，园林驳岸才可有继续发挥其他能力的余地。
（2）地域性原则地域性原则要求园林驳岸要与该地域的大环境相协调，而且更重要的是要尊重区域环境自身的特征。
不可以忽略环境的特有特征而进行盲目的规划设计。
如该区域地下水位低，在设计上就要考虑一定程度的防渗措施。
（3）亲水性原则景观的亲水性主要在于处理好安全与亲水的矛盾。
园林驳岸位于风景秀美的园林中，同时具备水陆两者的大部分优势，是园林中极为聚集人气的部分。
护岸的设计首先应满足防洪的要求，规划前应充分调查洪水周期、淹没范围等防洪资料。
实施必须的景观与亲水设计属于园林驳岸自身的需求，水具备可塑性，岸线的平面设计可确定水体的平面状态，利用处理岸线，能够丰富水的平面状态，提高亲水性;而针对平直岸线，偶尔能够处理成凹式或外凸式具备显著几何形态的亲水形式。
亲水性是人类自身固有的特性，在适宜的位置设置亲水性平台、台阶、木栈道等亲水性设施将更大程度的加大游客对园林驳岸和滨水的切身体验。
（4）自然生态原型对于坡度或腹地大的河段，可以考虑保持自然形态，与植物的栽植融合，实现巩固稳定河岸的效果。
比如栽植柳树、白杨、芦苇等较为喜水特性的植物，其兴旺的根系能够稳固堤岸，枝叶柔韧，提升抗洪、护堤的功效。
驳岸设计施工铺装CAD详图
【景观经验】驳岸细部设计
【景观经验】驳岸细部设计驳岸是亲水景观中应重点处理的部位。
驳岸与水线形成的连续景观线能否与环境相协调，直接关系到水景效果的独到之处和人性化。
居住区驳岸设计在居住区中，驳岸的形式可以分为规则式和不规则式。
规则几何式池岸一般处理成人们坐的平台，它的高度应该以人们的坐为标准，池面距离水面也不要太高，以人手能触摸到水为好。
这种规则式的池岸构图比较严谨，限制了人和水面的关系，在一般的情况下，人是不会跳入水池中去嬉水的。
相反，不规则的池岸与人比较接近，高低随地形起伏，不受限制，而形式也比较自由，设计得很自然。
岸边的石头可以供人们乘坐，树木可以供人们纳凉，人和水完全融合在一起，这时的岸只有阻隔水的作用，却不能阻隔人和水的亲近，反而缩短了人和水的距离，有利于满足人的亲水性需求。
生态驳岸的设计在生态旅游区，强调旅游活动、旅游产品的原始性、生态性，强调游人与大自然的亲密接触是一个很重要的特点。
而亲水性是人与生俱来的特性，生态旅游区的湿地是满足游人亲水性的一个重要载体。
而且在生态旅游区如果有一块湿地存在，往往能成为旅游的热点。
湿地驳岸是湿地与陆路接触的部分，是湿地生态系统向陆地生态系统的过渡地带，也是游人发生亲水活动的主要场地。
驳岸的结构形态不仅影响到湿地生态功能的发挥，而且也影响湿地的景观效果。
生态驳岸设计形式(1)自然原型驳岸对于坡度或腹地大的河段，可以考虑保持自然状态，配合植物的种植，达到稳定河岸的目的。
如种植柳树、水杨、白杨、芦苇以及菖蒲等具有喜水特性的植物，发达的根系可以稳定堤岸，枝叶柔韧，顺应水流，增强抗洪、护堤的能力。
(2)卵石缓坡驳岸技术在缓坡驳岸上点缀铺设卵石、景石等，其横断面俗称“蝶形”断面，有利于安全和两栖动物的出行，以及冬季防水。
同时结合水生植物种植，可以凸显自然生态感。
(3)山石驳岸山石驳岸充分体现了中国传统景观水系特色，即利用就地取材的乡土天然山石，不经人工整形，顺其自然。
山石缝隙间栽植植物，点缀岸坡，展示植物与石的柔美结合。
水景工程—驳岸、护坡的设计(园林工程课件)
砌石 驳岸
竹篱 驳岸
木桩 驳岸
A
B
C
二、驳岸的材料
（1）砌石驳岸
既可处理成规则式，也可做成自然式。常见的有太湖石驳岸、黄 石驳岸、青石驳岸等。
太湖石驳岸
青石驳 岸
黄石驳 岸
适于临时性驳岸。驳岸打桩后，基础上部临水面墙身由竹篱镶嵌而成。
二、驳岸的材料 竹篱驳岸造价低廉、取材容易，能使用一定年限。施工时，竹桩、竹篱要
一般情况下驳岸以贴近水面为好。
0.25~1m
二、驳岸的结构设计
3
压顶
（1）压顶高程
如果水体的水位变化较大，雨季 水位高，平时水位低，为了岸线景观 可将岸壁迎水面做成台阶状，以适应 水位的升降。
3
压顶
（2）压顶的纵向坡度 根据原有地形条件和设计要求进行安排，不必强求平整，可随地形 起伏。起伏过大的地方可做成纵向阶梯状。
三、草皮护坡
草皮护坡做法按坡面具体条件而定： （1）如果原坡面有杂草生长，可直接利用杂草护坡； （2）直接在坡面上播草种；
（3）在各种形状的预制植草砖上种草， 然后用竹钉固定。
植草砖
四、铰接式护坡
是一组由尺寸、形状和重量一致的预制混凝土块用一系列绳索相互连接而形成的护坡结构。
四、铰接式护坡
1
基础
是驳岸承重部分，通过它将上部重量传给地基。因此，驳岸基础要求坚固，埋入湖底 深度不小于50cm，厚度b常用40cm，宽度B为墙身高度h的0.6～0.8倍。
1
基础
为了保证基础与土壤均匀接触，在基 础的下层，可用道渣，碎石、碎砖等材 料来整平地坪，这种结构叫垫层。
垫层
1
基础
桩基：为了增加驳岸的稳定性，防止驳岸滑动 或倒塌，常用木桩、灰土桩或混凝土桩来加强土基 的承载能力，这种结构叫做桩基。
驳岸施工设计的方案
（一）浆砌块石驳岸的施工方法块石驳岸应做坐落在坚实的基础上，如果是松土、淤泥土，回填土，则应进行加固处理。
块石砌筑时采用外侧干砌、不留浆、内侧浆砌的方法进行施工。
块石应质地坚硬，无风化剥落和裂纹，砌筑前应清除其表面的泥垢等杂质。
块石驳岸的混凝土基础应浇水湿润，块石也应湿润阴干备用，块石采用交错组砌法，灰缝不规则，外观要求整齐。
根据组砌要求选择适宜的石块，石料如果有妨碍砌筑的凸起部分应用铁锤打掉。
块石砌筑前，应先检查基槽的尺寸和标高，清除杂物，放出基础的轴线和边线，立好基础皮数杆，皮数杆上应标明退台及分层砌石高度，皮数杆之间要拉准线，砌筑阶梯形基础，还要定出立线和卧线，立线是控制基础每阶宽度的标准线，卧线是控制每层高度及平整的标准线。
砌第一层石块时，基地要坐浆，石块大面向下。
选择比较方正的石块，砌在各转角上，称为“角石”。
角石两边应与准线组合，外面的石块称“面石”，最后砌填中间部分，称“填腹石”。
砌填腹石时，应根据石块自然形状交错放置，尽量使石块间缝最小，然后再将细石混凝土填在空隙中，使主体无缝隙。
建筑第二层以上石块时，每砌一石块应先铺好砂浆，砂浆不必满铺、铺到边，尤其在角石及面石上，砂浆应离外边约40~50mm,并铺得稍厚些，当石块往上砌时，恰好压倒要求厚度，并刚好铺满整个灰缝，灰缝厚度宜为20~30mm,砂浆应饱满。
阶梯形基础上阶梯的石块应至少压砌下阶梯的1/2，相邻阶梯的毛石块应相互交错缝搭接，且宜选用较大的块石砌筑。
块石的转角及交接处应同时砌筑，如果不能同时砌筑又必须留槎，应砌成斜槎，块石每天砌筑高度不应超过1.2m。
每砌3~4皮为一个分层高度，每个分层高度应找平一次；外露面的灰缝厚度不得大于40mm，两个分层高度间的错缝不得小于80mm。
找平的方法是：当接近找平高度时，注意选石和砌石，到找平面应大致水平，也就是大平小不平，而不可利用砂浆和小石块来铺平。
块石驳岸在回填土前应经建设单位或监理单位验收合格后，再进行分层回填夯实。
水系驳岸设计1
第十八页，共23页。
宽度 长度 桥面标高 常水位标高
M3
3.2M 9M 48.50(平桥） 47.50
第十九页，共23页。
M4 宽度 长度 桥面标高 常水位标高
3.2M 6M 48.50(拱桥） 47.50
第二十页，共23页。
M5 宽度 长度 桥面标高
常水位标高
3.2M 12M 48.50(平桥） 47.50
第二十一页，共23页。
宽度 长度 桥面标高 常水位标高
M6
3.2M 12M 48.50(平桥） 47.50
第二十二页，共23页。
宽度 长度 桥面标高 常水位标高
M7 3.2M 9M 48.50(拱桥） 47.50
第二十三页，共23页。
牦牛河驳岸
溪流景石驳岸
溪流景石驳岸 芦苇及其它湿地植物驳岸
第十四页，共23页。
牦牛河驳岸
溪流景石驳岸
草地景石驳岸
草坡入水驳岸
第十五页，共23页。
Hale Waihona Puke 第十六页，共23页。M1 宽度 长度 桥面标高
常水位标高
12M 18M 50.00(平桥） 48.50
第十七页，共23页。
宽度 长度 桥面标高 常水位标高
第五页，共23页。
4、水系设计
1、驳岸设计 （6）、溪流景石驳岸
第六页，共23页。
4、水系设计
1、驳岸设计 （7）、沙滩驳岸
第七页，共23页。
4、水系设计
1、驳岸设计
（8）漫石滩
第八页，共23页。
4、水系设计 1、驳岸设计
（9）跌水堰
第九页，共23页。
驳岸CAD详图设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（JTG/T F5质量验收规范》
（CJJ1-2008）
4、《城市桥梁工程施工与质量验收规范》
（CJJ2-2008）
5、高程系统采用 1985 高程系统；坐标系统采用嘉兴市独立坐标系。
四、驳岸工程主要技术标准
1、驳岸形式为重力式浸水挡土墙，外墙直立，墙背坡度 2.5:1。本工程高程为 1985 高 程系统，驳岸压顶标高为 1.225m。
10、驳岸墙背下部回填土的压实度需≥93%，上部采用粘土回填，压实度需 ≥90%，
回填土每层厚度不大于 30cm ，并分层夯实，回填墙背时应控制反滤层的施工质量。
11、块石驳岸砌筑完成后，应在块石砌体的外露部分，采用 1:2 水泥砂浆顺着块石的缝
隙进行勾缝，可以勾凸缝，也可以勾凹缝，缝宽 2~3cm,或按设计图纸要求和建设单位的要
求决定。
12、在块石驳岸施工完成后，再做驳岸与陆地相交处的台阶，绿化种植等。
13、施工中要注意水土保护，避免陡坡施工，及时保护坡面。施工是产生的混浆应沉
淀处理后排放，注意及时清扫场地，防止粉尘、垃圾随雨水冲入水体、河道。
14、其他未尽事宜均由业主、监理、施工和设计单位共同商计确定。
15、本设计中的说明为必要的补充，未尽事宜应按有关规范处理。
日 期: 2015.11
图号
张数
2 1 1 1
设计图纸目录
备注
工程名称:嘉兴宝格丽公馆景观桥及驳岸设计
专业:桥梁
共二册
序号
图名
工程编号:ZJ15-85
设计阶段: 施工图
日 期: 2015.11
图号
张数
备注
嘉兴宝格丽公馆景观桥及驳岸设计
驳岸设计说明
第 1 页 共 2页
驳岸施工图设计说明
一、工程概况
本次设计驳岸位于塘桥港南侧，为重力式亲水挡土墙，驳岸全场约 357 米。驳岸沿线 场地原为农用地，已经整平，地形较平坦，地面高程一般为 2.0m 左右。场地地貌类型属长 江三角洲冲湖积平原。
嘉兴宝格丽公馆景观桥及驳岸设计
驳岸设计说明
外露面的灰缝厚度不得大于 40mm，两个分层高度间的错缝不得小于 80mm。
9、找平的方法：当接近找平高度时，注意选石和砌石，到找平面应大致水平，不可利
用砂浆和小石块来铺平。块石驳岸在回填土前应经建设单位或监理单位验收合格后，再进
行分层回填夯实。挡土墙的顶部宜选用较整齐的大块石。
中国华西工程设计建设有限公司
第 2 页 共 2页
工 程 设 计 证 书 编 号 ： 甲 级 编 号 A151007237
中国华西工程设计建设有限公司
二 0 一五年十一月
工程名称:嘉兴宝格丽公馆景观桥及驳岸设计
专业:桥梁
共二册
序号
图名
一、
驳岸工程
1
驳岸施工图总说明
2
驳岸平面图
3
驳岸及沿河园路剖面图
4
驳岸挡土墙构造图
工程编号:ZJ15-85
设计阶段: 施工图
2、根据甲方提供及勘察资料确定河道常水位为 1.00m。 3、驳岸墙身采用 M15 砂浆砌块石，压顶为 C30 砼；基础采用 C30 砼。 4、驳岸墙身需设置泄水孔，间距为 4 米。 5、驳岸一般每隔 20 米设置沉降缝，缝宽 2cm，自上而下，用三油二毡填塞。 中国华西工程设计建设有限公司
6、驳岸浅基础应处于地质勘察报告中的②粉质粘土持力层上。
二、设计依据
1、国家工程建设标准强制性条文。 2、业主提供的电子版地形图及相关资料。 3、业主提供的《塘桥港石桥港护岸线及河道断面测量报告》。 4、嘉兴万达广场投资有限公司与我公司签订的委托书及设计合同。
三、设计采用的主要标准及规范
1、《堤防工程施工规范》
（SL260－98）
2、《公路桥涵施工技术规范》
嘉兴宝格丽公馆景观桥及驳岸设计 （驳岸全长 357 米）
施工图设计
第一册 共二册
中国华西工程设计建设有限公司
二 0 一五年十一月
嘉兴宝格丽公馆景观桥及驳岸设计 （驳岸全长 357 米）
工程编号：ZJ15-85
法 定 代 表 人： 黄贞蓉
审
定： 池小斌
审
核： 冯千红
设计项目负责人: 蔡加忠
参 加 人 员: 顾洋、应利军
五、施工方法及注意事项
1、块石驳岸应做坐落在坚实的基础上，如果是松土、淤泥土，回填土，则应进行加固 处理。
2、块石砌筑时采用外侧干砌、不留浆、内侧浆砌的方法进行施工。 3、块石应质地坚硬，无风化剥落和裂纹，抗压强度不小于 30MPa，砌筑前应清除其表 面的泥垢等杂质。 4、块石驳岸的混凝土基础应浇水湿润，块石也应湿润阴干备用，块石采用交错组砌法， 灰缝不规则，外观要求整齐。根据组砌要求选择适宜的石块，石料如果有妨碍砌筑的凸起 部分应用铁锤打掉。 5、块石砌筑前，应先检查基槽的尺寸和标高，清除杂物，放出基础的轴线和边线， 立 好基础皮数杆，皮数杆上应标明退台及分层砌石高度，皮数杆之间要拉准线，砌筑阶梯形 基础，还要定出立线和卧线，立线是控制基础每阶宽度的标准线，卧线是控制每层高度及 平整的标准线。 6、砌第一层石块时，基地要坐浆，石块大面向下。选择比较方正的石块，砌在各转角 上，称为“角石”。角石两边应与准线组合，外面的石块称“面石”，最后砌填中间部分， 称“填腹石”。砌填腹石时，应根据石块自然形状交错放置，尽量使石块间缝最小，然后再 将细石混凝土填在空隙中，使主体无缝隙。 7、建筑第二层以上石块时，每砌一石块应先铺好砂浆，砂浆不必满铺、铺到边，尤其 在角石及面石上，砂浆应离外边约 40~50mm,并铺得稍厚些，当石块往上砌时，恰好压倒要 求厚度，并刚好铺满整个灰缝，灰缝厚度宜为 20~30mm,砂浆应饱满。阶梯形基础上阶梯的 石块应至少压砌下阶梯的 1/2，相邻阶梯的毛石块应相互交错缝搭接，且宜选用较大的块石 砌筑。 8、块石的转角及交接处应同时砌筑，如果不能同时砌筑又必须留槎，应砌成斜槎，块 石每天砌筑高度不应超过 1.2m。每砌 3~4 皮为一个分层高度，每个分层高度应找平一次；
