2019年中考物理重点专题突破 (5)
2019年中考物理试题分类汇编(五)55电功率图像分析专题
电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
2.(2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20ΩB．当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC．电源电压是16VD．该电路的最大电功率为7.2W3.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。
只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是W．4.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。
下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W5.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。
下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω6.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

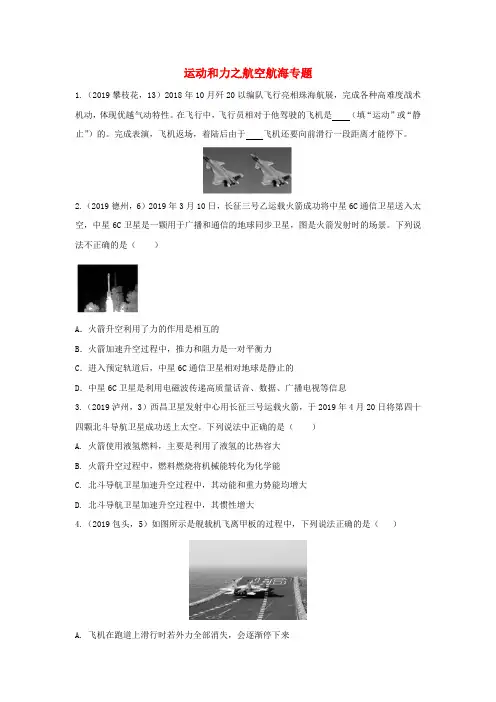

2019年中考物理试题分类汇编(五)29运动和力之航空航海专题
运动和力之航空航海专题1.（2019攀枝花，13）2018年10月歼20以编队飞行亮相珠海航展，完成各种高难度战术机动，体现优越气动特性。
在飞行中，飞行员相对于他驾驶的飞机是（填“运动”或“静止”）的。
完成表演，飞机返场，着陆后由于飞机还要向前滑行一段距离才能停下。
2.（2019德州，6）2019年3月10日，长征三号乙运载火箭成功将中星6C通信卫星送入太空，中星6C卫星是一颗用于广播和通信的地球同步卫星，图是火箭发射时的场景。
下列说法不正确的是（）A．火箭升空利用了力的作用是相互的B．火箭加速升空过程中，推力和阻力是一对平衡力C．进入预定轨道后，中星6C通信卫星相对地球是静止的D．中星6C卫星是利用电磁波传递高质量话音、数据、广播电视等信息3.（2019泸州，3）西昌卫星发射中心用长征三号运载火箭，于2019年4月20日将第四十四颗北斗导航卫星成功送上太空。
下列说法中正确的是（）A. 火箭使用液氢燃料，主要是利用了液氢的比热容大B. 火箭升空过程中，燃料燃烧将机械能转化为化学能C. 北斗导航卫星加速升空过程中，其动能和重力势能均增大D. 北斗导航卫星加速升空过程中，其惯性增大4.（2019包头，5）如图所示是舰载机飞离甲板的过程中，下列说法正确的是（）A. 飞机在跑道上滑行时若外力全部消失，会逐渐停下来B. 飞机起飞时加速助跑，可获得更大的惯性，利于升空C. 飞机加速升空，动能转化为重力势能，机械能增大D. 飞机飞离甲板后，舰艇底部受到水的压强变小5.（2019齐齐哈尔，12）如图所示是我国自主研制的一种中低空、长航时、多用途电动无人机。
以下关于电动无人机的说法中正确的是（）A．无人机机身采用的复合材料密度小可减轻自重，便于操控B．无人机在加速起飞时，机械能增加C．无人机降落后关闭发动机还能继续向前运动一段距离，是因为受到惯性的作用D．无人机机翼设计成“上凸下平”的形状，目的是使无人机获得升力6.（2019黄石，4）中国很多地方会举办龙舟赛来庆祝端午节，下列表述正确的是（）A．运动员向后划桨，龙舟向前运动，说明力的作用是相互的B．划龙舟时所用的桨是省力杠杆C．甲、乙两龙舟并排滑行，甲以乙为参照物，甲龙舟是运动的D．冲过终点后，龙舟慢慢停下来，说明龙舟的惯性在减小5.(2019云南，6)2019年4月23日，在中国海军建军70周年纪念日上举行了海军阅兵仪式。

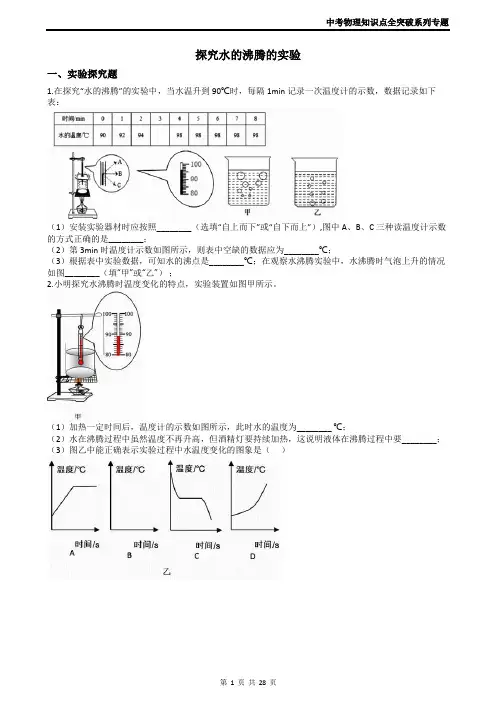

2019中考物理知识点全突破系列专题42----探究水的沸腾的实验(含答案)
探究水的沸腾的实验一、实验探究题1.在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，数据记录如下表：（1）安装实验器材时应按照________（选填“自上而下”或“自下而上”）,图中A、B、C三种读温度计示数的方式正确的是________；（2）第3min时温度计示数如图所示，则表中空缺的数据应为________℃；（3）根据表中实验数据，可知水的沸点是________℃；在观察水沸腾实验中，水沸腾时气泡上升的情况如图________（填“甲”或“乙”）；2.小明探究水沸腾时温度变化的特点，实验装置如图甲所示。
（1）加热一定时间后，温度计的示数如图所示，此时水的温度为________ ℃；（2）水在沸腾过程中虽然温度不再升高，但酒精灯要持续加热，这说明液体在沸腾过程中要________；（3）图乙中能正确表示实验过程中水温度变化的图象是（）3.小丽同学利用如图所示的装置做“探究水沸腾时温度变化特点”的实验：（1）实验时，小丽向烧杯中倒入热水而不用冷水，这种做法的优点是________．（2）小丽在水温升高到88℃时开始计时，每隔1min记录1次温度，直到水沸腾后几分钟为止，记录的数________℃.由此可判断当地气压________(选填“大于”、“小于”、“等于”)1个标准大气压.沸腾后撤去酒精灯水________（选填“能”、“不能”）继续沸腾。
4.小明利用如图甲所示的实验装置观察水的沸腾。
（1）组装器材时，应先固定图甲中的________（选填“A”或“B”）（2）按图甲安装好实验器材后，为缩短实验时间，小明在烧杯中倒入热水，温度计示数如图乙所示，读数方法正确的是________（选填“A＂，“B”或“C”），此时温度计的示数为________℃。
（3）在水温升高到90℃后，小明每隔1min 观察1 次温度计的示数，记录在表中，直至水沸腾，如此持续3min 后停止读数；①实验测得水的沸点是________℃。

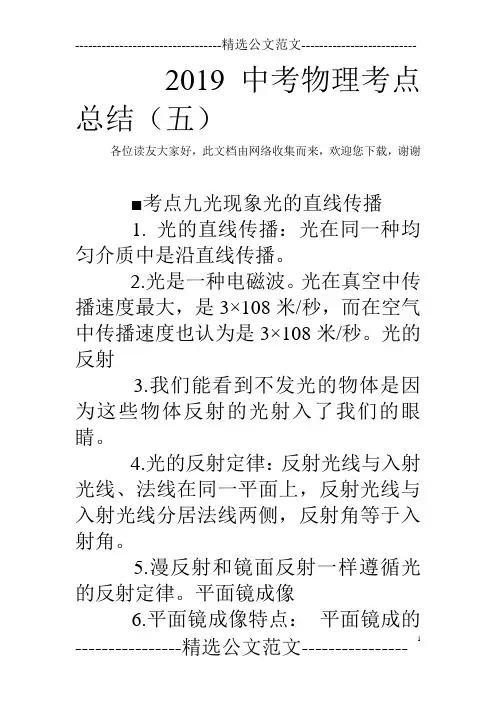

2019中考物理考点总结(五)
2019中考物理考点总结（五）各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢■考点九光现象光的直线传播1. 光的直线传播：光在同一种均匀介质中是沿直线传播。
2.光是一种电磁波。
光在真空中传播速度最大，是3×108米/秒，而在空气中传播速度也认为是3×108米/秒。
光的反射3.我们能看到不发光的物体是因为这些物体反射的光射入了我们的眼睛。
4.光的反射定律：反射光线与入射光线、法线在同一平面上，反射光线与入射光线分居法线两侧，反射角等于入射角。
5.漫反射和镜面反射一样遵循光的反射定律。
平面镜成像6.平面镜成像特点：平面镜成的是虚像; 像与物体大小相等;像与物体到镜面的距离相等;像与物体的连线与镜面垂直。
另外，平面镜里成的像与物体左右倒置。
7.平面镜应用：成像;改变光路。
8.平面镜在生活中使用不当会造成光污染。
9. 球面镜包括凸面镜和凹面镜，它们都能成像。
具体应用有：车辆的后视镜、商场中的反光镜是凸面镜;手电筒的反光罩、太阳灶、医术戴在眼睛上的反光镜是凹面镜。
探究平面镜成像特点实验：为什么用透明薄玻璃板代替平面镜? 便于找到蜡烛A的像的位置，能够比较蜡烛A的像与蜡烛B的大小。
无论怎么移动蜡烛B也不能和A的像重合?玻璃板未与水平桌面垂直。
怎么找到A的像的位置? 挪动蜡烛B直到与A的像完全重合为止。
光的折射10.光的折射：光从一种介质斜射入另一种介质时，传播方向一般发生变化的现象。
11.光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上;折射光线和入射光线分居法线两侧，折射角小于入射角;入射角增大时，折射角也随着增大;当光线垂直射向介质表面时，传播方向不改变。
光的色散12. 白光是由色光组成的。
透镜13. 凸透镜：对光线有会聚作用;凹透镜：对光线有发散作用。
凸透镜成像：物距像的特点应用相距u>2f 倒立、缩小、实像照相机f2f u=f 不能成像u8 等高共轴调节：等高：将蜡烛、凸透镜、光瓶三者中心调整到同一水平高度。

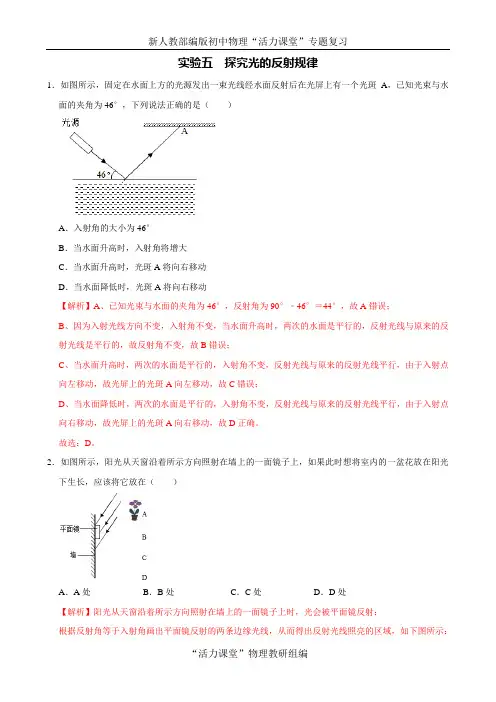

中考物理必考专题突破 实验5 探究光的反射规律(解析版)
实验五探究光的反射规律1．如图所示，固定在水面上方的光源发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为46°，下列说法正确的是（）A．入射角的大小为46°B．当水面升高时，入射角将增大C．当水面升高时，光斑A将向右移动D．当水面降低时，光斑A将向右移动【解析】A、已知光束与水面的夹角为46°，反射角为90°﹣46°＝44°，故A错误；B、因为入射光线方向不变，入射角不变，当水面升高时，两次的水面是平行的，反射光线与原来的反射光线是平行的，故反射角不变，故B错误；C、当水面升高时，两次的水面是平行的，入射角不变，反射光线与原来的反射光线平行，由于入射点向左移动，故光屏上的光斑A向左移动，故C错误；D、当水面降低时，两次的水面是平行的，入射角不变，反射光线与原来的反射光线平行，由于入射点向右移动，故光屏上的光斑A向右移动，故D正确。
故选：D。
2．如图所示，阳光从天窗沿着所示方向照射在墙上的一面镜子上，如果此时想将室内的一盆花放在阳光下生长，应该将它放在（）A．A处B．B处C．C处D．D处【解析】阳光从天窗沿着所示方向照射在墙上的一面镜子上时，光会被平面镜反射；根据反射角等于入射角画出平面镜反射的两条边缘光线，从而得出反射光线照亮的区域，如下图所示：根据图示可知，花应该放在D处才有利于它的生长。
故选：D。
3．小芳观察“光的反射”实验时，作图记录实验现象，但没有标出光传播的方向（如图所示，ON是法线）。
以下判断正确的是（）A．OB一定是反射光线B．AO一定是入射光线C．入射角一定是30°D．反射角一定是60°【解析】由于图中未标出光路的方向，所以：A、AO可能是入射光线，也可能是反射光线，故A错误；B、OB可能是反射光线，也可能是入射光线，故B错误；CD、由于光线OA与法线之间的夹角为60读，而反射角等于入射角，所以反射角和入射角都是60°，故C错误，D正确。

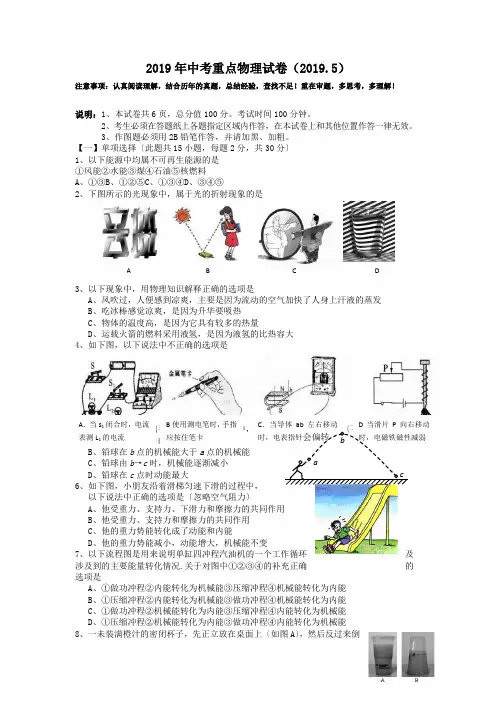

2019年中考重点物理试卷(2019.5)
2019年中考重点物理试卷（2019.5）注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！说明：1、本试卷共6页，总分值100分。
考试时间100分钟。
2、考生必须在答题纸上各题指定区域内作答，在本试卷上和其他位置作答一律无效。
3、作图题必须用2B 铅笔作答，并请加黑、加粗。
【一】单项选择〔此题共15小题，每题2分，共30分〕1、以下能源中均属不可再生能源的是①风能②水能③煤④石油⑤核燃料A 、①③B 、①②⑤C 、①③④D 、③④⑤2、下图所示的光现象中，属于光的折射现象的是3、以下现象中，用物理知识解释正确的选项是A 、风吹过，人便感到凉爽，主要是因为流动的空气加快了人身上汗液的蒸发B 、吃冰棒感觉凉爽，是因为升华要吸热C 、物体的温度高，是因为它具有较多的热量D 、运载火箭的燃料采用液氢，是因为液氢的比热容大4、如下图，以下说法中不正确的选项是5、如下图，铅球从出手到将要落地的过程中，以下说法正确的选项是〔不计空气阻力〕A 、铅球由a→b 时，动能逐渐增大B 、铅球在b 点的机械能大于aC 、铅球由b →c 时，机械能逐渐减小D 、铅球在c 点时动能最大6以下说法中正确的选项是〔忽略空气阻力〕A 、他受重力、支持力、下滑力和摩擦力的共同作用B 、他受重力、支持力和摩擦力的共同作用C 、他的重力势能转化成了动能和内能D 、他的重力势能减小，动能增大，机械能不变7、以下流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的选项是A 、①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B 、①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能C 、①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能D 、①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能8、一未装满橙汁的密闭杯子，先正立放在桌面上〔如图A 〕，然后反过来倒A B C D A ．当s 1闭合时，电流表测L 1的电流 B 使用测电笔时，手指应按住笔卡立在桌面上〔如图B〕，两次放置橙汁对杯底的压强分别是p A和p B，那么A、p A＞p BB、p A＜p BC、p A＝p BD、无法判断9.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。
2019年中考物理：滑轮组绳子的绕线方法专题突破
2019年中考物理：滑轮组绳子的绕线方法专题突破(名师精选真题实战训练+答案，值得下载练习)一、作图题1.请在图中画出滑轮最省力的绕法．2.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
3.用图所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线.4.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．5.如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。
6.如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。
7.如图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。
8.如图所示，用滑轮组将汽车拉出泥潭，画出用力最小的绳线绕法；9.按要求作图。
（1）如图甲所示，请画出悬挂的小球受到重力G的示意图．甲（2）如图乙所示，是使用羊角锤拔钉子的情形，请作出动力F的力臂l．乙（3）如图丙所示，请画出用滑轮组提升重物时最省力的绕线方法．丙10.请你用划线代替绳子组装如图所示的滑轮组，要求最省力。
11.一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10 m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法．12.请你设计一个滑轮组，并画出组装图，具体要求如下：⑴穿绕滑轮的绳子最大承受力是800N，需要挂重物的重力是3300 N(滑轮重及摩擦、绳重不计)；⑵所用滑轮的个数最少。
13.建筑工地上，工人师傅将图所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物。
（1）请在图中画出滑轮组的绕线；（2）利用此滑轮组，工人用500N的力将1200N的重物匀速提升4m，求滑轮组的机械效率。
14.如图，站在地面上的人用滑轮组提升重物，作出既省力又可以改变力的方向的绕线方式。
15.如图画出滑轮组用最小力拖出陷入泥坑里的汽车的绕线方法.16.如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．17.站在地面上的人想用尽可能小的力提升水桶。
2019年中考物理试题分类汇编(五)20浮力图像分析专题答案解析版在后面
浮力图像分析专题1.（2019德阳，14）在弹簧测力计下挂一个圆柱体M ，让M 从盛有水的容器上方逐渐竖直浸入水中，弹簧测力计的示数随圆柱体下表面在水中深度的变化关系如图所示，则圆柱体M 的底面积为________（ρ水=1.0×103kg/m 3，取g =10N/kg ）2.（2019广东，13）如图甲所示，弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F 与其下表面浸入液体中的深度h 之间的关系如图乙所示。
则物块受到的重力为 N ，物块刚好浸没在液体中时其下表面浸入的深度为 cm ，未知液体的密度为 kg/m 3．（g 取10N/kg ）3.（2019乐山，33）如图甲所示，一个质量为270g 的铝块悬挂在弹簧测力计的挂钩上，铝块的下表面刚好接触某未知液体的液面。
将铝块缓慢浸入液体，弹簧测力计的示数随浸入深度的变化如图乙所示。
则铝块浸没时所受的浮力为 N ，液体的密度为 kg/m 3（g =10N/kg ，33=2.710kg/m ρ⨯铝）。
4.（2019凉山州，6）一块挂在弹簧测力计下的金属圆柱体缓慢浸入水中（水足够深），在圆柱体接触容器底之前，能正确反映弹簧测力计示数F 和圆柱体下降的高度h 关系的图象是（ ）5.（2019枣庄，22）在弹簧测力计下悬挂一长方体实心金属块，金属块下表面与水面刚好接触，如图甲。
从此处匀速下放金属块，直至浸没于水中并继续匀速下放（金属块未与容器底部接触），在金属块下放过程中，弹簧测力计示数F与金属块下表面浸入水的深度h的关系如图乙，g＝10N/kg，ρ水＝1.0×103kg/m3．由图象可知：（1）金属块完全浸没在水中受到的浮力为N。
（2）金属块的密度是kg/m3。
（3）你还能求出有关金属块的哪些物理量：（写出三个物理量即可，不需要计算结果）6.（2019潍坊，13）2019年4月，中国自主研发的600m无人遥控潜水器“海龙Ⅲ”成功完成下潜任务。
2019年中考物理：体温计的使用及其度数专题突破
2019年中考物理：体温计的使用及其度数专题突破(名师精选真题实战训练+答案，值得下载练习)一、单选题1.常用温度计的测量准确度（分度值）是1℃，而体温计的准确度可达0.1℃，体温计精度高的主要原因是（）A. 体温计测量范围小B. 体温计的外形特殊，玻璃管的一边凸起有放大作用C. 体温计玻璃泡上方有一段弯曲且特别细的缩口D. 体温计玻璃管的内径很细，其容积比玻璃泡的要小得多2.监测中东呼吸综合症等呼吸系统传染病时要测量体温，着用如图所示这支未甩过的体温计去测量另一个人的体温，测量结果可能是（）A.37.0℃B.37.5℃C.38.0℃D.39℃3.某日气温为25℃，用一支原来示数是38℃的体温计直接测量一个正常人的体温，这时体温计示数应当是（）A.37℃B.38℃C.25℃D.无法确定4.关于体温计和普通温度计的区别，下列说法中不正确的是（）A. 体温计示数的准确程度比普通温度计高B. 体温计和普通温度计在结构和原理上都相同C. 体温计可以离开被测物体读数，而普通温度计不可以D. 体温计需用力甩动使水银回到下端玻璃泡中，而普通温度计不用甩动，其液柱会自动下降5.一位年轻的护士用同一支体温计依次测量了甲、乙、丙三人的体温，中途忘了将水银甩回玻璃泡内，结果三人的体温都是39.5℃．关于三人真实体温下列说法正确的是（）A.三个人体温都是39.5℃B.甲的体温一定是39.5℃C.乙、丙两人的体温都低于39.5℃D.三个人中有至少两人体温是39.5℃6.用体温计测量病人甲的体温，示数是38℃，如果该体温计未经甩过就用来测量病人乙的体温，示数也是38℃．下列判断正确的是（）A.乙的体温一定等于甲的体温B.乙的体温不可能等于甲的体温C.乙的体温不可能高于甲的体温D.乙的体温一定低于甲的体温7.关于体温计和普通温度计的区别，下列说法中错误的是（）A.体温计与普通温度计的区别仅是长短不同之异B.体温计内有一特细的弯曲处，普通温度计没有C.使用体温计需用力甩动，把液柱甩到35℃以下，一般温度计不能甩动D.使用体温计测量体温后，可离开身体观察示数，一般温度计不能离开被测物体8.一位经验不足的护士，用一支已甩过的体温计，连续测了甲、乙、丙三人的体温，但中途都没有将水银甩下去，结果测得三人的体温都是39.5℃．有关三人的真实体温，下列说法中正确的是（）A.三个人体温一定都是39.5℃B.乙和丙两人的体温都高于39.5℃C.乙和丙两人的体温一定都低于39.5℃D.甲的体温一定是39.5℃9.某支体温计的示数为38℃，若粗心的护士没甩就直接去测量37℃与39℃的就诊者体温，则该体温计的示数先后分别是（）A.37℃和39℃B.38℃和39℃C.37℃和38℃D.37℃和37℃10.如图所示的是一支常用体温计．下列关于该体温计的说法中，正确的是（）A.它的示数是8℃B.它的分度值是1℃C.它不能离开被测物体读数D.它是根据液体热胀冷缩的规律制成的11.对于水银体温计的认识，下列说法正确的是（）A.其分度值为0.01℃B.它利用了气体热胀冷缩的原理C.读数时可以离开人体D.可以不采取任何措施进行连续测量12.常用温度计的测量准确度分度值是，而体温计的准确度可达，体温计精度高的主要原因是A.体温计测量范围小B.体温计的外形特殊，玻璃管的一边凸起有放大作用C.体温计玻璃泡上方有一段弯曲且特别细的缩口D.体温计玻璃管的内径很细，其容积比玻璃泡的要小得多13.下列关于温度计的说法中，错误的是（）A.使用温度计前，要看清温度计的量程及分度值B.测量时，应使温度计的感温泡跟被测物体充分接触C.只有当温度计内液面停止上升时才能读数，且视线必须与液柱的上表面相平D.虽然不能用温度计来测量超过它的最高刻度的温度，但对于低温，温度计都可以测量14.如图所示的测量仪器读数正确的是（）A. 天平的读数是158.4gB. 体温计的读数是37.8℃C. 弹簧测力计读数 2.2ND. 刻度尺的读数是2.0cm15.对如图描述正确的是（）A. 甲：水在沸腾过程中继续吸热，温度不变B. 乙：体温计读数为 6.6℃C. 丙：内燃机在此冲程中，把机械能转化为内能D. 丁：音叉和长笛的音调、响度、音色均相同二、填空题16.如图是一支水银体温计，它是利用水银的________性质制成的.该体温计此时的读数是________℃．17.如图是生活中常用的体温计，它是根据测温液体________的性质制成的，该体温计读数是________℃．18.温度计越精确，则其玻璃泡的容积与细管的容积相差越________（填“大”或“小”），如图，体温计的示数为________℃，实验室温度计的示数是________℃。
2019中考物理知识点全突破系列专题56杠杆的平衡条件的实验
探究杠杆的平衡条件的实验一、实验探究题1.在“探究杠杆平衡条件的实验”中：（1）如图甲所示，杠杆左端下沉，则应将平衡螺母向________（选填“左”或“右”）调节，直到杠杆在水平位置平衡．测量时，使杠杆在水平位置平衡的目的是便于测量________．（2）如图乙所示，杠杆上的刻度均匀，在点挂个钩码，要使杠杆在水平位置平衡，应在点挂________个相同的钩码；当杠杆平衡后，将、两点下方所挂的钩码同时朝远离支点的方向各移动一小格，则杠杆的________（选填“左”或“右”）端将下沉．（3）丙图中钩码挂在处，当弹簧测力计处于图中竖直向下拉的位置时，若要使杠杆在水平位置平衡，弹簧测力计的示数恰等于；当弹簧测力计处于丙图中斜拉的位置时，若要使杠杆仍在水平位置且弹簧测力计的示数仍等于，应将图中钩码向________（选填“左”或“右”）移动适当的距离．2.如图所示，在探究“杠杆的平衡条件”实验中用到的实验器材有：杠杆、铁架台、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉．此时，应把杠杆左端的平衡螺母向________(选填“左”或“右”)调节，使杠杆在不挂钩码时，保持在________位置并静止．（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码（如图甲所示），为了使杠杆仍在水平位置平衡，可以在B点处挂________个钩码或用弹簧测力计拉杠杆．若采用弹簧测力计，拉力的方向由竖直向下逐渐向右倾斜时，为使杠杆仍然保持平衡，弹簧测力计的示数将________(选填“变大”、“变小”或“不变”)，其原因是________.（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小明同学利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于水平平衡时，测出的拉力大小都与杠杆平衡条件不相符，其原因可能是________对实验产生了影响.（4）关于“杠杆不处于水平位置能否平衡？”小海和小红意见不同.小海认为能平衡，于是他每次让杠杆倾斜到同一位置静止，这样实验也得出了同样的杠杆平衡条件.小海认为杠杆平衡不一定是水平的，这种说法对吗？________（填“对”或“错”），小海这种方案与小红让杠杆在水平位置做实验的方案相比较，你认为小海和小红哪位同学的实验方案好？请说明理由：答：________的实验方案好；理由是________.3.在“探究杠杆平衡条件”的实验中，把杠杆的中点支在支架上，杠杆静止在图甲所示的位置.（1）杠杆的位置如图甲所示，此时应调节杠杆两端的平衡螺母使其向________(选填“左”或“右”)移动，使杠杆在水平位置平衡，实验时施加的动力和阻力的方向都是竖直方向，这样做的好处是________.（2）某同学做了图乙一次实验后就得出了“动力×动力臂=阻力×阻力臂”的结论，小明同学认为他的做法不合理，理由是________.（3）如果乙图左右两侧各加挂一个钩码，杠杆的________ 端会下降.（4）利用如图丙所示装置进行实验，每个钩码重0.5N，杠杆平衡时弹簧测力计的读数应为________N.如果保持弹簧测力计拉力作用点的位置不变，把弹簧测力计沿虚线方向拉，为了保证杠杆在水平位置平衡，其示数将________(选填.“变大”“不变”或“变小”).4.在验证杠杆平衡实验中：（1）如图，将杠杆中点固定在支架上，然后调节杠杆使其在水平位置静止，目的是________。
2019中考物理知识点全突破系列专题50----杠杆及其五要素(含答案)
杠杆及其五要素一、单选题1.他出生在意大利的西西里岛。
从小有良好的家庭教养，11岁就被送到当时希腊文化中心的亚历山大城去学习。
在这座号称“智慧之都“的名城里，他博阅群书，汲取了许多的知识。
成为兼数学家与力学家的伟大学者，据说他确立了力学的杠杆定理之后，曾发出豪言壮语：给我一个立足点，我就可以移动这个地球!这位科学家是（）A.牛顿B.伽利略C.瓦特D.阿基米德2.关于杠杆，下列说法中正确的是( )A. 杠杆一定是一根直的硬棒B. 杠杆的支点一定在杠杆上，且在杠杆的中间位置C. 力臂可能在杠杆上也可能不在杠杆上D. 作用在杠杆上的动力一定与杠杆的阻力相反3.关于力臂，下列说法中正确的是（）A. 力臂是支点到力的作用点的距离B. 杠杆的长度一定等于动力臂和阻力臂之和C. 力臂一定在杠杆上D. 有力作用在杠杆上，但力臂可能为零4.如图所示，用力F将球形重物滚上台阶时，可以把它看成一个杠杆，那么（）A. 它的两个力臂相等B. 这杠杆的支点是球心O点C. 这杠杆的支点是球与地面的接触点D. 这杠杆的支点是球与台阶的接触点5.在图中，O为支点，力臂最长的力是（）A. F1B. F2C. F3D. F46.如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是（）A. B点为开瓶器的支点B. 开瓶器受到的阻力方向为竖直向上C. 使用开瓶器能省力D. 使用开瓶器能省功7.为探究杠杆平衡条件，老师演示时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究（如图），这样做的目的是（）A. 便于直接读出拉力的大小B. 便于同学们观察实验C. 便于正确理解力臂D. 便于测量力臂的大小8.如图所示是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A. B. C. D.9.如图是一个自动体重测试仪使用前的工作原理图，有关它工作原理的说法相似的是（）A.体重越大，体重显示表的示数越小B.体重测试仪电路由于缺少开关，始终处于通路C.体重显示表是用电压表改装成的D.体重越轻，滑动变阻器接入电路的电阻越大10.下图画出了自行车手闸工作时的支点，动力和动力臂、阻力和阻力臂，则阻力臂是（）A. L1B. L2C. F1D. F211.如图所示，起瓶器开启瓶盖时，可看作是（）A. 以B为支点的费力杠杆B. 以B为支点的省力杠杆C. 以A为支点的费力杠杆D. 以A为支点的省力杠杆12.如图所示，O点表示杠杆的支点，其中错误的是（）A. B. C. D.13.如图所示，以下实验操作正确的是（）A. 手持量筒举离桌面读数B. 以“1cm”刻度线处为测量起点C. 杠杆在水平位置平衡时，拉力的力臂为lD. 为使像成在光屏中心，只需调节烛焰中心和光屏中心在同一高度14.如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力．图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB．则表示力F的力臂的线段为（）A. OAB. OBC. ABD. AC15.端午节是我国的传统节日．很多地方举行了赛龙舟活动．极大丰富了人们的文化生活，关于赛龙舟活动，以下分析正确的是（）A. 龙舟漂浮在水面上，说明龙舟受到的浮力大于重力B. 运动员向后划水，龙舟向前运动，说明力的作用是相互的C. 比赛过程中鼓声振天，说明声音在空气中可以传播，在水中不能传播D. 运动员划水的船桨不是杠杆16.图中杠杆在A端受力F，能表示力F的力臂的是（）A. OA段B. AC段C. OC段D. OB段二、填空题17.如图是一风景区的盘山公路，之所以要把上山的公路修成这般模样，是因为盘山公路相当于简单机械中的________，使用它可以________18.如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力，图中线段AB与力F的作用线在一条直线上，且、，线段________表示力F的力臂。
2019年版河北版中考物理 专题五 实验探究题(可编辑word)
专题五 实验探究题夯基提能作业1.在物理实验中,对物理量有时要进行多次测量,有的是为了减小误差,有的是为了寻找普遍规律,下列是为了减小实验误差的是( )A.在“测量定值电阻的阻值”时,测量多组对应的电压和电流值B.在“测量小灯泡的电功率”时,测量多组对应的电压和电流值C.在“探究某种物质的质量与体积关系”时,测量多组对应的质量和体积D.在“探究电阻上的电流跟两端电压的关系”时,测量多组对应的电流和电压值2.(1)图甲中物体的长度为 cm。
(2)图乙中天平所测物体质量为 g。
(3)家用白炽灯正常工作时,其两端的电压为 V;白炽灯与电视机之间的连接方式是 (选填“并联”或“串联”)。
3.根据如图所示的四幅图,在下面的空格处填入相应的内容。
(1)甲图:风中雨伞容易“上翻”,是由于 。
(2)乙图:两个压紧的铅块能吊起钩码,说明 。
(3)丙图:导线触接电源后小磁针发生偏转,说明 。
(4)丁图:验电器的金属箔张开一定角度,是由于 。
4.(1)图甲中:天平测出物体的质量是 g;量筒中液体的体积是 mL;弹簧测力计的示数是 N;温度计的示数是 ℃。
甲(2)木块从图乙所示斜面上的位置静止释放,直到撞上金属片,测此过程木块的平均速度。
乙①在图中画出需要测量的距离。
②用粗糙程度相同、质量不同的木块做实验所得数据如下表。
根据公式 算出第一次实验木块的平均速度 。
请归纳本实验木块的平均速度与质量是否有关? 。
实验次数木块质量/g 运动距离/m 运动时间/s 1100 1.0000.82150 1.0000.83200 1.0000.84250 1.0000.85.在探究“浮力大小与哪些因素有关”的实验中:实验器材:弹簧测力计、溢水杯、空杯、三个大小相同的正方体物块、细线。
小凤所在小组根据老师提供的实验器材进行实验,并将实验数据记录在下表中:研究对象物块重G/N 空杯重G 杯/N 物块浸没在水中时弹簧测力计的示数F'/N 杯、水总重G 总/N 浮力的大小F 浮/N 排开水所受的重力G 排/N 物块1 1.250.35 1.10.50.150.15物块2 1.150.35 1.00.50.150.15物块30.450.350.30.50.150.15 根据实验器材和表中数据,完成下列题目:(1)浸入液体中的物体所受浮力的大小 物体排开的液体所受重力的大小。
2019年中考物理复习 《机械效率》 考点突破训练(有答案)
2019年中考物理复习《机械效率》考点突破训练一、选择题1. 一位同学用20s，从一楼走到三楼，他上楼时的功率可能是（）A．1.5W B．15W C．150W D．1500W2. 分别使用定滑轮、动滑轮、两个定滑轮和两个动滑轮组成的滑轮组，匀速提升同一物体到同一高度处，其机械效率分别为η定、η动、η组(不计绳重和摩擦，设每个滑轮质量相等)，则下列选项中正确的是（）A．η组＜η动＜η定B．η动＜η定＜η组C．η定＜η动＜η组D．η定＜η组＜η动3. 用水平拉力先后两次拉着重为20N的同一物体，沿同一水平面做直线运动．第一次拉力为10N，物体恰好做匀速直线运动，拉力对物体做了20J的功；第二次将拉力增大为20N，拉力对物体做了48J的功．分析两次做功过程，以下判断正确的是（）A．第一次物体受到的摩擦力是10N，物体运动了lmB．第一次物体受到的摩擦力是20N，物体运动了2mC．第二次物体受到的摩擦力是10N，物体运动了2.4mD．第二次物体受到的摩擦力是20N，物体运动了4.8m4. 下列有关功的说法正确的是（）A．足球在水平地面上滚动时重力对足球没有做功B．吊车吊着重物使其沿水平方向匀速移动过程中，吊车对重物做了功C．运动员举着杠铃在空中停留的时间内对杠铃要做很大的功D．用相同的力将质量不同的两个物体沿力的方向移动相同的距离所做的功不同5. 如图所示，当水平拉力F＝50 N时，恰好可以使物体A沿水平地面向右做匀速直线运动。
已知物体重为200 N，所受地面的摩擦力约为80 N，假如在5 s时间内，物体水平移动了0.6 m，不计绳和滑轮的自重，则在此过程中（）A．拉力F做功为30 JB．物体重力做功为120 JC．拉力F做功的功率为12 WD．该装置的机械效率约为60%6. 下列实例中，有力对物体做功的是（）A．跳水运动员从跳台跳下B．背着书包在水平路面上前进C．举重运动员举起杠铃停在空中D．小球在光滑水平面上滚动7. 工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3 m，人对绳端的拉力F为500 N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%8. 关于功率、机械效率的说法正确的是（）A．做功多的机器机械效率一定高B．机械效率高的机器功率一定大C．功率小的机器做功慢D．功率大的机器做功时间一定短9. 如图所示，利用动滑轮提升一个重为G的物块，不计绳重和摩擦，其机械效率为60%。
2019年中考物理：通电螺线管的磁场专题突破
2019年中考物理：通电螺线管的磁场专题突破(名师精选真题实战训练+答案，值得下载练习)一、单选题1.关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强2.如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S 后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大4.如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动5.下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示，正确的是（）A. B. C. D.6. 如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁计的S极向右转动D. 通电螺线管外A点的磁场方向向左7.如图所示，闭合开关S，线圈周围的小磁针，静止时指向正确的是（）A. B. C. D.8. 如图所示的装置中，当开关S闭合后，下列判断正确的是（）A. 通电螺线管外A点的磁场方向向左B. 通电螺线管的左端为N极C. 向左移动滑片P，通电螺线管的磁性减弱D. 小磁针静止后，其N极的指向沿水平向右9.在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A.通电螺线管M端为S极B.小磁针N极指向水平向右C.若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D.若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱10.汽车启动器是一种螺线管，驾驶者转动钥匙发动汽车时，相当于给螺线管通电．为研究螺线管的性质，对此小徐同学绘制了一张图，你认为需要修改的是（）A. 磁感线方向B. 螺线管的磁性C. 电源正负极D. 小磁针指向11.如图所示，电磁铁P和Q通电后（）A. P的右端是N极，Q的左端是S极，它们相互吸引B. P的右端是S极，Q的左端是S极，它们相互排斥C. P的右端是N极，Q的左端是N极，它们相互排斥D. P的右端是S极，Q的左端是N极，它们相互吸引12. 下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（）A. B. C. D.二、填空题13.学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验.小华将小磁针放在螺线管内部，电键S断开，小磁针静止后如图（a）所示.闭合电键S，小磁针转动，静止后如图（b）所示.接着小华改变电池的接法，再闭合电键S，小磁针静止后如图（c）所示.请根据现象及相关条件归纳得出初步结论.①比较图4（a）和（b）可知：________.②比较图4（b）和（c）可知：________.14.如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为________极．若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向________（选填“a”或“b”）端移动．15. 如图所示的实验装置中，当酒精灯把玻璃球加热到红炽状态时，可自由转动的小磁针转到图中位置静止，说明玻璃变成了________体，由此判断小磁针的左端是________极，小磁针和螺线管间的相互作用是通过________发生的．16.科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家________ 首先发现了电流周围存在着磁场，第一个揭示了电和磁之间的联系．小周同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示．当开关S接________ （选填“a”或“b”）点时，电磁铁的A端是N极．17. 如图所示，闭合开关使螺线管通电，A螺线管的上端相当于磁体的________ 极，可以观察到左边弹簧________ ，右边弹簧________ ．（后两空选填“伸长”、“不变”或“缩短”）18.通电螺线管（导线中的电流方向未画出）的附近放置两个可自由运转动的小磁针A和B，它们自由静止时跟螺线管的相对位置关系如图所示．已知小磁针A的左端是N极，则可以判断出小磁针B的左端是________极（选填“N”或“S”）．答案解析部分一、单选题1.【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．2.【答案】A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S 极的指向．3.【答案】C【解析】【解答】解：（1）由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N 极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；故AB错误；（2）由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故C正确，D错误．故选C．【分析】解答此题从以下知识点入手：（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数一定，电流越大磁性越强；（2）运用安培定则判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化．4.【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．5.【答案】C【解析】【解答】磁体外部的磁感线方向总是从磁体的N极出发回到S极 . 小磁针静止时N极的指向与该处磁感线的切线方向一致，可以判断A和D都错；通电螺线管的磁极用右手螺线管定则判断 .故答案为：C .【分析】小磁针静止时N极的指向与该处磁感线的切线方向一致；通电螺线管的磁极用右手螺线管定则判断 .6.【答案】D【解析】【解答】解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．【分析】（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．7.【答案】C【解析】【解答】A、根据电源的正负极可知电流从右端流入、左端流出，由安培定则可知，通电螺线管的左端为N极，右端为S极，根据磁极间的相互作用可知，小磁针左端应为N极，右端为S极，A不符合题意．B、根据电源的正负极可知电流从右端流入、左端流出，由安培定则可知，通电螺线管的左端为N极，右端为S极，根据磁极间的相互作用可知，小磁针上端应为N极，下端为S极，B不符合题意．C、根据电源的正负极可知电流从右端流入、左端流出，由安培定则可知，通电螺线管的左端为N极，右端为S极，根据磁极间的相互作用可知，小磁针下端为N极，上端为S极，C符合题意．D、根据电源的正负极可知电流从右端流入、左端流出，由安培定则可知，通电螺线管的左端为N极，右端为S极，根据磁极间的相互作用可知，小磁针左端应为N极，右端为S极，D不符合题意．故答案为：C．【分析】根据右手螺旋定则判断通电螺线管的南北极，根据磁场间的作用规律判断小磁针的指向.8.【答案】B【解析】【解答】解：AB、由于右端是电源的正极，所以电流从右端流入，故据安培定则可知，该螺线管的左端是N极，右端是S极，所以磁感线的方向应该从左向右，故通电螺线管外A点的磁场方向向右，故A错误，B正确；C、滑片向左移动，接入电路的电阻变小，故电路的电流变大，磁性变强，故C错误；D、据上面的分析可知，该螺线管的右端是S极，所以小磁针的左端应该是N极，故N极的指向沿水平向左转动，故D错误；故选B．【分析】（1）磁场中某点的磁场方向与该点的磁感线方向是一致的；（2）据电流的方向，结合安培定则判断出该通电螺线管的NS极即可；（3）通电螺线管的磁场的强弱与电流的强弱有关；9.【答案】D【解析】【解答】A、电流从螺线管左端流入，右端流出，据安培定则可知，此时电磁铁的M端是N极，N端是S极，A不符合题意；B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左．B 不符合题意；CD、滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱．C不符合题意、D 符合题意；故答案为：D。
2019年中考物理试题专题训练——运动和力专题5(word版含答案)
2019年中考物理试题专题训练——运动和力专题一、选择题1.(2019衢州，6)如图，重为500N的小科沿着竖直的直杆匀速上爬，此阶段他受到的摩擦力为f1；小科停在A处稍作休息，此阶段他受到的摩擦力为f2；之后沿杆匀速下滑，此阶段他受到的摩擦力为f3．下列说法正确的是（）A. ，方向竖直向下B. ，方向竖直向下C. ，方向竖直向上D. ，方向都竖直向上2.（2019随州，10）一只木箱放在水平地面上，地面上各处粗糙程度相同。
对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图象如图乙所示。
以下说法正确的是（）A．在第一个2s内木箱所受摩擦力为2NB．在第二个2s内木箱所受摩擦力为3NC．在第一个2s内推力F对木箱所做的功为2JD．在第三个2s内推力F对木箱做功的功率为8W3.(2019益阳，11) 雨伞在雨中快速旋转（从上往下看沿逆时钟方向），伞骨末端的雨滴被甩出。
下图中能正确表示雨滴P被甩出瞬间运动方向的是( )4．(2019益阳，15) 在野外用滑轮组拉越野车脱困时的情景如下图所示，有关力的分析正确的是( )A．车对地面的压力与车的重力是一对平衡力B．车拉滑轮组的力与滑轮组对车的拉力是一对平衡力C．脱困必需2400N的拉力时，绳索自由端的力F至少为1200ND．脱困必需2400N的拉力时，绳索自由端的力F至少为800N5.（2019绍兴，10）如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。
关于清洁器的分析正确的是（）A. 两块清洁器能合在一起的原理是异名磁极相互吸引B. N受到的重力和M对N的吸引力是一对平衡力C. 玻璃对N的支持力和M对N的吸引力是一对相互作用力D. 移动M时，N也能跟着一起移动，说明力能改变物体的形状6.(2019绥化，9)下列说法中，不正确的是（）A．写字时粉笔与黑板间的摩擦属于有害摩擦B．两个不接触的物体间也能产生力的作用C．同一足球运动时比静止时惯性大D．竖直向上抛出的小球到达最高点时受平衡力作用7.（2019金华，4）一只手握住甲、乙两个核桃，逐渐增大握力，发现甲核桃碎裂时乙核桃完好。
中考物理典型专题突破专题5 电路故障分析
专题5 电路故障分析考点一电路故障描述类电路故障主要指短路和断路，就具体产生的主要原因有：①元件被短接；②元件断路；题型一电灯故障类型判断串联电路型：在串联电路中，由于各元件相互影响，因此可以首先通过观察电流表或某一个灯泡是否发光来判断故障类型。
①若其中一盏灯发光或电流表有示数，则电路为局部短路；②若用电器都不工作，电流表无示数，则电路为断路；并联电路型：两灯并联时，如果一盏灯亮，另一盏灯不亮，则不亮的灯一定是断路；如果两灯都不亮（只有一处故障），则是干路断路。
注意：题目中表述“电流表指针几乎不动”指有微弱的电流通过，一般是电流表和大阻值用电器或电压表串联所致。
【例1】如图所示是小明做“测量小灯泡正常发光时的电阻”的实验电路图，连接好电路，将滑动变阻器的滑片移至阻值最大处，闭合开关．请完成下列问题：（1）电流表没有示数，小灯泡不亮，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是__________________；（2）小灯泡不亮，移动滑动变阻器的滑片，电压表没有示数，电流表示数有明显变化，造成这一现象的原因可能是________________；（3）小灯泡不亮，无论怎样移动滑动变阻器的滑片，电压表、电流表均无示数，将电压表拆下，在开关闭合的状态下，分别将电压表接在滑动变阻器及开关两端时，结果只有接在滑动变阻器两端时，电压表有示数，则出现故障的原因可能是______________________；（4）小灯泡几乎不发光，移动滑片也不能改变小灯泡的亮度，原因可能是他把滑动变阻器的______（选填“上”或“下”）接线柱同时接入了电路；（5）发现电流表指针偏向没有刻度的一边，出现这一故障的原因可能是________________________；（6）小灯泡很亮且瞬间熄灭，产生这种现象的原因是________________________________．（7）闭合开关后，一段时间后，若滑动变阻器短路，则电压表示数，电流表示数；（8）小灯泡不亮，无论怎样移动滑动变阻器的滑片，电压表、电流表均无示数，将电压表拆下，在开关闭合的状态下，分别将电压表接在滑动变阻器及开关两端时，结果只有接在滑动变阻器两端时，电压表有示数，则出现故障的原因可能是______________________．考点二电表示数变化故障类型串联电路类型：若电压表示数变大或接近电源电压，则可能是电压表所测用电器R1断路，或者是电压表所测用电器以外的另一个用电器R2短接，即“内断外短”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理第十六章检测题(HK)(时间：90分钟满分：100分)第Ⅰ卷选择题一、单项选择题(每小题3分，共30分，每小题只有一个正确的选项。
)1．下列关于电功率的说法正确的是(B)A．用电器的电功率越大，它消耗的电能越多B．用电器的电功率越大，它消耗电能越快C．用电器的电功率越大，它做的功越多D．以上说法都不对2．如图所示，将一节干电池和三只均标有“1.5 V0.5 W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。
若将开关S1、S2均闭合，则(C) A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮第2题图第4题图第5题图3．(钦州中考)电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是(A)A．电炉丝的电阻较大B．电炉丝与导线是并联的C．电炉丝的横截面积大D．通过电炉丝的电流较大4．(镇江中考)如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，R0为定值电阻，当光照减弱时(D)A．V与A1示数的比值减小B．V与A2示数的比值不变C．A2与A1示数之差变大D．电路消耗的总功率减小5．分别标有“6V6W”和“6V3W”的甲、乙两只灯泡，经实验测得其I—U特性曲线如图所示。
现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是(A)A．3 W B．4 W C．4.5 W D．6 W6．(西宁中考)有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C)A．A的电阻为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比为5∶4D．当A和B串联，两者电阻相同时，电源电压为3 V第6题图第7题图7．如图所示，甲、乙、丙三个密闭容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
三个容器中的电阻丝串联起来接到电源两端，其中在丙容器的外部，将一个电阻和这个容器内的电阻并联。
通电一段时间后，U形管中两侧的液面高度差最大的是(B)A．甲B．乙C．丙D．三个相同8．(玉林中考)如图所示，电源电压U为10 V并保持不变，滑动变阻器规格为“20 Ω 1A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5 A；当滑片P 移至中点时，电流表示数为0.4 A。
则(B)A．电路消耗的最小功率为2.5 WB．滑片P在中点时，灯泡消耗的功率为2.4 WC．滑片P在中点时，灯泡消耗的功率为3.2 WD．滑片P在最左端时，2 min内电流通过灯泡所做的功为10 J第8题图第9题图第10题图9．如图所示，电源电压为12 V且保持不变，R1为定值电阻，R2为滑动变阻器(a、b为其两端点)。
闭合开关S，当滑片P在某一端点a时，电流表示数为0.1 A，R2消耗的电功率为1 W；当滑片P移动至某一位置c时，电压表示数为4 V，R1消耗的电功率为3.2 W。
下列说法正确的是(C)A．滑片P在a点时，R1消耗的电功率为2 WB．滑片P在b点时，R1消耗的电功率为0.6 WC．滑片P在c点时，R2消耗的电功率为1.6 WD．滑片P在c点时，电路消耗的总功率为4 W10．(岳阳中考)如图，电源电压恒为4.5 V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，灯泡上标有“2.5 V 1.25 W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20 Ω 1 A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中(D) A．电流表的示数最大为0.6 AB．灯泡消耗的最小功率为0.12 WC．电路消耗的最大电功率为2.7 WD．滑动变阻器接入电路的最小电阻为4 Ω第Ⅱ卷非选择题二、填空题(每空1分，共21分)。
11．如图是某同学家中的电能表，现用它测量一只灯泡的实际功率。
他关掉其他用电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是__0.01__kW·h，灯泡的实际功率是__60__W。
第11题图第13题图12．家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的电阻较大，导致电能转化为热能较多。
13．(哈尔滨中考)“探究小灯泡电功率”的实验电路如图甲，实验中选择“2.5 V”小灯泡，调节滑动变阻器滑片的过程发现灯亮度变化，这是由灯泡的实际功率变化引起的。
实验得到灯的U－I图像如图乙，则小灯泡的额定功率是__0.75__W。
14．(广安中考)如图，灯泡L上标有“6 V 3 W”字样，电源电压6 V且保持不变，定值电阻R＝8 Ω(不计灯丝电阻的变化)。
只闭合S1和S3，电阻R在100 s产生的热量是__450__ J，电路在工作状态下，整个电路消耗的最小功率是__1.8__W。
第14题图第15题图第16题图15．某电熨斗内有R1、R2两段发热丝，其简化电路如图。
它在220V或110V电压下都能正常工作：110 V时将S打至1挡，220 V时将S打至2挡，这两种情况下熨斗的电功率均为1 100 W。
则电熨斗在220 V电压下正常工作的电流是__5__A，两发热丝的电阻之比R1∶R2为__1∶4__。
16．如图所示，电源电压恒定不变，R1＝20Ω，闭合开关S，断开开关S1，电流表示数为0.3 A；若再闭合开关S1发现电流表示数变化了0.2 A，则电源电压为__6__V，电流通过电阻R2消耗的电功率与整个电路消耗的总电功率之比P2∶P总＝__2∶5__。
17．一只电烙铁的铭牌上标着“220 V100 W”的字样，它正常工作时，电压是__220__V，电阻是__484__Ω。
18．(枣庄中考)如图所示，是某种电热器的电路图，电源电压220 V ，R 1、R 2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S ，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时的电功率是__2__200__W ，在高温挡工作 1 min 产生的热量是__3.96×105__J 。
第18题图第20题图19．(荆门中考)有一台电动机，额定电压3 V ，额定电流1 A ，电动机线圈电阻0.5 Ω。
这台电动机正常工作1 min ，消耗的电能为__180__J ，产生的热量为__30__J ，输出的机械能为__150__J 。
20．如图甲所示的电路中，电源电压保持不变。
闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示，则电源电压为__15__ V ，滑片移至最左端时10 s 内电流通过R 1产生的热量为__6__J 。
三、作图与实验探究题(共27分)21．(1)(3分)某同学设计了一个电子身高测量仪(如图所示)，R 是定值电阻，R ′是滑动变阻器，电源电压不变，滑片会随身高上下平移。
为了能够实现身高越高，电压表示数越大，请你帮助他将电压表接入电路。
题图 答图(2)(2分)某教室天花板上有多组“220 V 15 W ”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路。
题图 答图(3)(3分)图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
题图答图22．(5分)(玉林中考)在测量“小灯泡电功率”的实验中，已知电源电压为3 V，小灯泡额定电压为2.5 V，图甲是未连接完整的实验电路。
(1)请你用笔画线代替导线将实物电路连接完整。
(要求：滑片P向右移动时，小灯泡变亮)(2)闭合开关后，缓慢移动滑动变阻器的滑片P，当电压表的示数如图乙所示时，其示数为__2__V。
(3)改变滑片P的位置，获得多组对应的电压、电流值，如下表所示。
由表可知，随着电压的增大，小灯泡的电功率增大(选填“增大”“不变”或“减小”)。
(5)根据图线可求得，当小灯泡两端电压为2.2 V时，小灯泡的实际功率为__1.2__W。
(结果保留一位小数)23．(7分)(怀化中考)探究“电流通过导体时产生的热量与什么因素有关”的实验。
如图甲和乙所示，两透明容器中密封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端。
通电一定时间后，比较两个U形管中液面高度差的变化。
甲乙(1)在图甲中，通过两电热丝的电流相等，该实验是探究电流通过导体产生的热量与导体的电阻的关系。
(2)在图乙中，是探究电流通过导体产生的热量与通过导体的电流的关系。
(3)在该实验中，我们是通过观察U形管中液面的高度差来比较各容器中电热丝产生热量的多少的。
(4)英国物理学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
这个规律叫做焦耳定律，其表达式为__Q＝I2Rt__。
24．(7分)(咸宁中考)朵朵和同学们在做电学实验过程中：(1)朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图1。
由图甲改进为图乙是为保证实验过程中电阻这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压__改变__(选填“改变”或“保持不变”)。
甲乙丙图1(2)请用笔画线代替导线，帮助朵朵按电路图丙将图2中实物电路连接完整。
图2答图(3)朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。
请分析造成这一现象的原因：电路存在接触不良。
(4)在继续用图2的实物电路探究“电流与电阻的关系”时，朵朵先将5 Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2 V，记下电流值；再将5 Ω电阻换成10 Ω电阻，她下一步操作是：将滑动变阻器的滑片向__B__(选填“A”或“B”)端移动。
(5)朵朵和同学们完成上述探究活动后，想测量一只额定电压为2 V的小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10 Ω的电阻，设计了如图3所示的电路，也测出了小灯泡的额定功率，具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为__0.2__A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I ；③P 灯＝__2__V ×(I －0.2__A )__。
(用已知量和测量值表示，数值要求带单位)四、解答题(共22分，解答时要求写出必要的文字说明、计算公式和重要的演算步骤，答案必须写出数值和单位，只写出最后答案的不能给分。
)25．(6分)(呼和浩特中考)一个彩色灯泡上标有“36 V 7.2 W ”的字样。
