3铜片八方木wifi增益天线制作教程(容易制作且效果好)
DIY超大覆盖功率无线路由天线（图解）
DIY超大覆盖功率无线路由天线（图解）
现在很多家用无线路由新品，都附送一根扩大覆盖范围的增强型天线，为的是在某些特殊的场合或较大空间内使路由器的信号能够更好地覆盖到需要应用的每个角落。
不过，许多无线路由的老用户手中却没有这种大功率的天线，需要时只能去市场寻觅或者求助于厂家。
其实，发挥动手能力，自制一根大功率无线路由天线也是个不错的选择！而且这种DIY成本低廉简单易学，所需要的材料完全是生活中随处可以找到的。
怎么样，动心了吧？一起来试试吧。
这是一根普通的无线路由天线，咱们先用螺丝刀将它的外壳打开
给大家对比一起，左边的一根是增强功率天线，右边是普通的路由天线。
大家可以细看一下它们内部天线的差别。
那么，我们要做的就是自制一根与左边相同的天线！现在我们所要准备的材料是：一根标准规格的实心铜电线（每家的杂物箱里应该都能找到，绝缘或者非绝缘的均可），一根普及的木螺丝钉，卷尺或者格尺，以及电烙铁。
将铜线绕着螺丝钉缠绕
预留并剥去铜电线外皮的1/8
将铜电线做成与增强天线一样的形状
将做好的天线焊到无线路由的天线底座上。
用这种大杯可乐的吸管套在天线外，增强其美观性
非常巧的是，可乐管几乎不用胶粘，就可以与路由天线底座完美地接合在一起。
为了美观，我们用签字笔在可乐吸管外边涂上黑色
如此一来，我们的增强功率型路由天线的大功告成了！
如果您对于它的的作用还心存疑虑，赶快装到路由器上试试效果吧！。
增益天线DIY 自己制造无线网络增益天线
增益天线DIY 自己制造无线网络增益天线2006-02-14 10:23作者：艾铖出处：电脑报责任编辑：wenwu信号不稳定，你能惬意地靠在沙发上享受无线网络?网络覆盖范围小，你只能提着笔记本电脑在一个狭小的区域“移动”。
在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。
解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。
然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。
“鱼与熊掌”都想兼得的我们，是否能找到两全其美的办法呢?对于DIY迷来说，这个问题是非常简单、也非常有趣的，因为在家里，很多日用品、甚至废弃物都可以作为制作无线天线的材料。
当然，人人都可动手制作无线天线……基础不可无:增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。
只有有了一定的理论基础，我们才能制作出效果极佳的天线。
关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。
制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。
金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。
焦点位置的确定需要根据所选抛物面的形状来计算。
计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。
考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。
在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。
因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。
接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。
自制wi-fi信号放大器-无线路由器增益天线
自制wi-fi信号放大器-无线路由器增益天线近年来，随着无线网络的普及，Wi-Fi信号的稳定性和覆盖范围成为用户关注的重点。
为了解决这一问题，许多人开始自制Wi-Fi信号放大器，其中无线路由器增益天线是一种常见且有效的方法。
本文将介绍如何自制无线路由器增益天线，并提供一些建议，以帮助您提升家庭无线网络的信号强度。
一、材料准备在开始制作无线路由器增益天线之前，我们需要准备以下素材：1. 2个饮料易拉罐。
2. T型RF连接头（无线电频率连接器）。
3. 同轴电缆（长度根据实际需求决定）。
4. 螺丝刀和剪刀。
二、制作步骤以下是制作无线路由器增益天线的简单步骤：Step 1：清洗易拉罐将两个饮料易拉罐从顶部和底部切开，并将它们清洗干净，确保没有残留物。
Step 2：测量和切割用尺子测量无线路由器的原有天线，并在易拉罐壁上进行标记。
然后，用剪刀沿着标记线将易拉罐剪成合适的形状，以适应原有天线的长度。
Step 3：安装RF连接头将T型RF连接头插入易拉罐的一侧，确保连接牢固。
这将成为您的无线路由器增益天线的接口。
Step 4：连接同轴电缆在无线路由器的天线接口上，将同轴电缆连接到T型RF连接头的另一侧。
确保连接牢固且不松动。
Step 5：调整天线位置将制作好的无线路由器增益天线与原有天线替换连接，然后根据实际需求和信号强度调整天线的方向和位置。
您可以通过观察信号强度指示器或使用Wi-Fi信号检测器来帮助您找到最佳的放置方式。
三、使用建议在使用自制的无线路由器增益天线时，以下是一些建议：1. 将天线放在较高的位置：由于信号在垂直方向上传播得更好，将天线放置在家庭中较高的位置可以增强信号覆盖范围。
2. 避免障碍物：尽量减少天线与物体、墙壁等障碍物的距离，以避免信号衰减。
3. 调整天线方向：根据信号强度和覆盖范围，适时调整天线的方向，以实现最佳的信号接收。
四、安全注意事项在制作和使用自制的无线路由器增益天线时，请注意以下安全事项：1. 谨防触电：在制作过程中，务必确保断开电源并将无线路由器断开连接，以免引发触电危险。
自制wi-fi信号放大器-无线路由器增益天线
易拉罐自制wi-fi信号放大器-无线路由器增益天线无线路由器增益天线网络覆盖范围小、无线信号不稳定，经常出现断线现象，你只能提着笔记本电脑在一个狭小的区域移动，不断改变无线路由、无线AP的位置……在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。
解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。
然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。
不想花钱又要提高信号覆盖范围，是否能找到鱼与熊掌兼得的办法？对于DIY用户来说，这个问题非常简单、也非常有趣，因为在我们日常生活仲很多日用品、甚至废弃物都可以作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我们就来为大家摘录一些网友们自己制作天线的文章，希望对大家会有所帮助。
奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

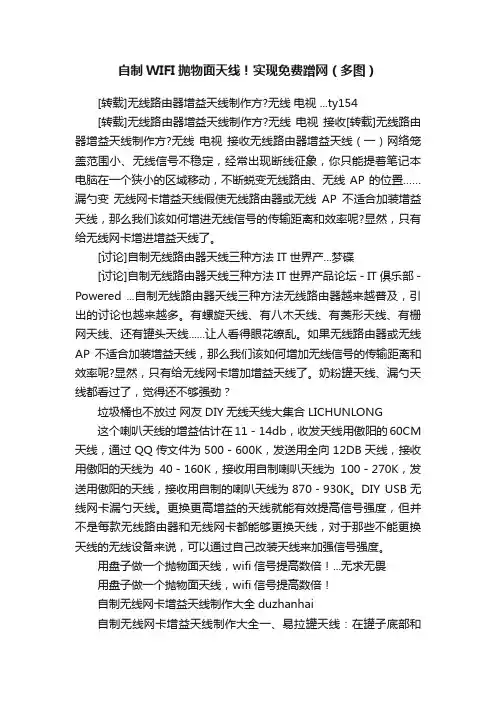

自制WIFI抛物面天线！实现免费蹭网（多图）
自制WIFI抛物面天线！实现免费蹭网（多图）[转载]无线路由器增益天线制作方?无线电视 ...ty154[转载]无线路由器增益天线制作方?无线电视接收[转载]无线路由器增益天线制作方?无线电视接收无线路由器增益天线（一）网络笼盖范围小、无线信号不稳定，经常出现断线征象，你只能提着笔记本电脑在一个狭小的区域移动，不断蜕变无线路由、无线AP的位置……漏勺变无线网卡增益天线假使无线路由器或无线AP不适合加装增益天线，那么我们该如何增进无线信号的传输距离和效率呢?显然，只有给无线网卡增进增益天线了。
[讨论]自制无线路由器天线三种方法 IT世界产...梦碟[讨论]自制无线路由器天线三种方法 IT世界产品论坛 - IT俱乐部 - Powered ...自制无线路由器天线三种方法无线路由器越来越普及，引出的讨论也越来越多。
有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
如果无线路由器或无线AP不适合加装增益天线，那么我们该如何增加无线信号的传输距离和效率呢?显然，只有给无线网卡增加增益天线了。
奶粉罐天线、漏勺天线都看过了，觉得还不够强劲？垃圾桶也不放过网友DIY无线天线大集合LICHUNLONG这个喇叭天线的增益估计在11－14db，收发天线用傲阳的60CM 天线，通过QQ传文件为500－600K，发送用全向12DB天线，接收用傲阳的天线为40－160K，接收用自制喇叭天线为100－270K，发送用傲阳的天线，接收用自制的喇叭天线为870－930K。
DIY USB无线网卡漏勺天线。
更换更高增益的天线就能有效提高信号强度，但并不是每款无线路由器和无线网卡都能够更换天线，对于那些不能更换天线的无线设备来说，可以通过自己改装天线来加强信号强度。
用盘子做一个抛物面天线，wifi信号提高数倍！...无求无畏用盘子做一个抛物面天线，wifi信号提高数倍！自制无线网卡增益天线制作大全duzhanhai自制无线网卡增益天线制作大全一、易拉罐天线：在罐子底部和顶部开两个孔，和你原来的AP天线比较一下，直径大小大约超过天线一点就可以了，套到AP天线上去试一下，应该可以自如地套进去，当然这个时候没办法固定，罐子因为孔比天线大，只能松松地靠在天线上。
自制无线路由器定向天线的简单方法与步骤
自制无线路由器定向天线的简单方法与步骤基于2.4GHz的802.11b无线协议的理论传输距离约为室内100米、室外300米。
但是在实际应用中，由于干扰以及物体阻挡等原因，无线信号的覆盖范围就更为有限。
国家对无线局域网设备的发射功率有一定的限制，因此厂商也不可能通过加大设备的发射功率来提供更好的信号强度。
如果您想让自己的无线接入点覆盖更为广泛的面积，或是在单一方向拥有更长的数据传输距离，那么为无线设备安装额外的天线则是个不错的解决方法。
在市场上我们可以买到一些无线厂商生产的外置天线，不过其价格都比较昂贵。
觉得这东西并不是物有所值？那我们就自己做一个，即省了钱又有DIY的乐趣，何乐而不为呢？虽然无线电技术对于很多人来说是非常陌生的，不过这次所制作的2.4GHz天线并不要求您要精通无线技术，除了依照我们所提供的数据外，您只要会用电钻、剪刀、电烙铁就足以应付了。
用罐头盒制作天线－准备工具工欲善其事必先利其器。
我们需要准备的工具有：电钻、锯、电烙铁、锉、砂纸、美工刀。
如果没有电钻和锯也没关系，找一把锋利的大剪刀也一样能干活；锉可以用砂纸来代替，200或400目砂纸都可以。
电烙铁恐怕是必不可少的工具，如果你实在不想自动动手焊接，那么在卖无线接插件的地方通常都会提供焊接服务，不过手工费可能比你买的配件还要高。
用罐头盒制作天线－准备材料罐头盒子在这个部件的准备上，其实没有什么严格的规格要求。
通常情况下，尽量使用长一些和大一些的金属罐头盒。
在开始改造前，最好将上面的标签撕掉并清理干净，我们使用的是一个雀巢咖啡的马口铁罐头。
铜线铜线是用来作为天线使用。
不用很多，大概有5厘米就足够了。
我们使用的铜线是从1平方单只铜电线中剥出来的，正好可以紧密地插入接头中。
绝缘胶布在天线的制作过程中会将罐头盒截掉一部分，即便使用锉、砂纸打磨后，断口是非常锋利的。
使用绝缘胶布将罐头锋利的边缘部分包裹起来，会让你的制作过程更为安全。
馈线天线与无线接入点之间需要使用50欧馈线连接。
wifi增益天线的制作
入人人网，找回老朋友，结交新朋友。
加入人人网分享返回分享首页»分享自制无线路由器无线WIFI增益天线（转）来源：马国伟的日志还在为自家的无线路由器/无线AP穿过两堵墙后信号就衰减到只剩下一两格的信号而感到很遗憾吗？还在为你的PDA在家里用无线设备上网还有死角而不能随心所欲？你大概是想花几十元买个高增益的天线吧！！！！！其实你只须要自已动动手就能自己制作一个远比你花几十上百元买个只有5-7dBi的增益天线要强得多！！！！现在，只要你肯动手！可以不花一分钱，利用身边的一些很平凡很简单的材料就能自制一个最简单的无线增益天线,其信号强度远比你花钱买根只有5dBi的增益天线强得多。
如果你想利用你家四周的无线网络，你可以花几十元，上百元甚至更高，自己就能很简单地制作一个可以传输和接收几百米至几千米甚至几十公里远的无线接收和发射高增益天线！！！这并不是梦！这绝对的是事实！！！Wi-Fi WirelessFidelity，无线保真技术与蓝牙技术一样，同属于在办公室和家庭中使用的短距离无线技术。
该技术使用的使2.4GHz附近的频段，该频段目前尚属没用许可的无线频段。
其目前可使用的标准有三个，分别是IEEE802.11a和IEEE802.11g、IEEE802.11b。
该技术由于有着自身的优点，因此受到厂商的青睐。
Wi-Fi技术突出的优势在于：其一:无线电波的覆盖范围广，基于蓝牙技术的电波覆盖范围非常小，半径大约只有50英尺左右约合15米，而Wi-Fi的半径则可达300英尺左右约合100米，办公室自不用说，就是在整栋大楼中也可使用。
最近，由Vivato公司推出的一款新型交换机。
据悉，该款产品能够把目前Wi-Fi无线网络300英尺接近100米的通信距离扩大到4英里约6.5公里。
其二，虽然由Wi-Fi技术传输的无线通信质量不是很好，数据安全性能比蓝牙差一些，传输质量也有待改进，但传输速度非常快，可以达到11mbps，符合个人和社*会信息化的需求。
自制wifi信号增强器 增强无线信号
网络覆盖范围小、无线信号不稳定，经常出现断线现象……，你是否还在被这恼人的问题所困扰?在使用无线网络的时候，你肯定会遇到过这样一些令人发狂的问题。
解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。
然而，无线增益天线需要不少银子，那么有没有什么方法可以自制wifi信号增强器?前言：对于DIYer来说，这个问题很简单，在我们日常生活中就有很多日用品来作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我就作一回技术宅，用家庭里面最常见的物品，DIY几个简单易学、老少皆宜的无线路由器高增益定向天线，有条件的可以来跟我来一起自制wifi信号增强器!【材料工具】材料：矿泉水瓶、硬纸片、废纸篓、铝箔;工具：美工刀、剪刀、圆规、尺子、铅笔、胶带等。
【制作过程】【筒状天线】要制作这样的筒状天线可用的材料很多，最常见的有易拉罐、奶粉桶等，在这里我们选用矿泉水瓶然后包裹上铝箔来制作!将矿泉水瓶从中间剪开，将瓶底部分剪成如图所示的形状，要确保剪开的左右两圆弧对称。
然后在瓶底根据无线路由器原有天线的粗细来开孔，要确保孔的位置居中，既不能太大也不能太小，以刚套入路由天线为宜。
剪成型以后，铝箔开始派上用场，用铝箔将剪好的瓶身完全覆盖，要确保瓶子的形状不变，完成后的天线如图。
【碟形天线】将硬纸片和铝箔剪成圆形，大小随意(越大效果越好)。
然后将铝箔盖到硬纸片上，沿着半径方向剪一条缺口，方便折成碟形。
沿着半径方向的缺口将其折成碟形，折好后在中点附近开一圆孔以方便路由器的天线插入固定，完成后碟形天线制作完毕。
【喇叭形天线】喇叭形天线的制作比较简单，除了用硬纸来折以外，还有个家家都有的材料，那就是废纸篓了。
制作方法也很简单，用铝箔把废纸篓的内壁完全覆盖即可。
【效果测试】【筒状天线】在用无线路由器测试之前我用360WIFI测试了一下“筒状天线”，效果还是很明显的，在室内同一位置测试信号强度明显增强。
八木天线制作方法
八木天线制作方法简介八木天线是一种常见的定向天线，具有高增益和较低的副瓣。
它由两个主要元素构成：驱动器和反射器。
八木天线常用于无线通信、电视接收和雷达系统等应用中。
本文将介绍八木天线的制作方法，帮助您自己制作一台八木天线。
材料制作八木天线所需的材料如下：1.驱动器：一根直径为5mm的铜线2.反射器：一张高质量的铝箔3.绝缘支架：一根长约30cm的塑料或木材支架4.小型电缆：用于连接驱动器和接收器的传输信号线制作步骤步骤 1：准备工作在开始制作八木天线之前，确保您已经准备好所需的材料，并清理工作区以确保安全和有效的制作过程。
步骤 2：制作驱动器1.首先，将5mm直径的铜线剪成约30cm的长度。
2.使用钳子弯曲铜线，制作一个类似“V”形的形状。
3.将驱动器的两端留出一些额外的长度，以便将来连接电缆。
步骤 3：制作反射器1.将高质量的铝箔切割成一个矩形形状，长约40cm，宽约20cm。
2.弯曲铝箔，使其形成一个类似于驱动器的“V”形状。
3.将反射器的两端折叠成锐角，以增加天线的增益。
步骤 4：安装驱动器和反射器1.将驱动器固定在绝缘支架的中间位置。
2.使用胶带或螺丝将反射器固定在驱动器的两侧。
步骤 5：连接电缆1.将一端的小型电缆连接到驱动器的一端。
2.将另一端的小型电缆连接到无线接收器或电视机上。
步骤 6：检查和调整1.使用天线分析仪或频谱分析仪等工具，检查天线的工作频率范围和增益。
2.如果需要调整天线的频率范围或增益，可以略微调整驱动器和反射器的形状。
维护和注意事项•定期检查八木天线的连接部分，确保连接牢固。
•避免在潮湿或恶劣的天气条件下使用八木天线，以防止损坏。
•如果发现八木天线的工作范围或效果变差，可以检查连接或重新调整天线。
结论通过上述制作步骤，您可以自己制作一台八木天线。
请记住，在制作过程中保持仔细和耐心，并遵循安全操作规程。
自制的八木天线可以提供较高的增益和性能，为您的通信和接收需要提供更好的体验。
如何让屋内手机信号加强定向增益天线的制作和安装使用
如何让屋内手机信号加强:定向增益天线的制作和安装使用如何让屋内手机信号加强...虽然系统使用了对带外抑制量足够大的放大器,不会形成上下行通道共同参与的大...如何让屋内手机信号加强：定向增益天线的制作和安装使用如何让屋内手机信号加强：定向增益天线的制作和安装使用2009年09月23日星期三13:07900MHz频段定向天线的制作(组图)这是一款简单易制的高增益定向天线，经典八木天线结构，如下图：注：这种天线是日本人八木发明的，故称八木天线。
图中直线振子用Φ10mm铝管，折合振子用截面为10×3mm的铝条制作。
其中反射器200mm，引向器130mm，折合振子150mm。
这款天线在800-900MHz间使用效果最好，上限可延伸至手机的移动通信频段，效果尚可，970MHz以后增益急剧降低。
下限可至780MHz，750MHz以下增益急剧降低。
至于引向器的数量可根据实际情况选定，虽然是越多越好，但过多以后增益提高不多，天线总长度却增加不少。
据实测，7个引向器时天线增益约10dB，如图时约15dB。
成品天线图片如下：当年，制作这款天线的目的是为了解决小功率（毫瓦级）电视信号远距离（几十公里）定向传输的问题，后来发现这支天线在900MHz频段用于移动电话的收发也有很出色的表现，便试验和总结了几种用法，用于解决移动电话在弱信号区的使用还是很有效的。
请注意：是弱信号区，不是无信号区，在无信号区是用什么办法都不行的。
用法之一这也是最简单最方便的一种用法。
首先是选址，就是拿着手机寻找信号最好的位置，若是在自己家里，恐怕就不用找了，您一定早就清楚在什么位置能够接通电话了。
但是这很可能是一个您不方便使用的位置，往往是屋顶、屋外的山坡等处。
您可将天线架设于此处，用同轴电缆引入室内。
注意：电缆不能太长，应该控制在20-30米以内。
引入室内的电缆端头不必连接手机，可接一个发射环，将手机放在发射环旁边，就可以使用了。
假如您嫌制作发射环麻烦，也可以在电缆端头处剥掉10厘米长的外导体，剩下的内导体便成为四分之一波长的发射天线，将手机靠近该天线，效果也是不错的。
自制无线路由器的延长天线
自制无线路由器的延长天线自制无线路由器的延长天线,Router Antenna3关键字：自制无线路由器的延长天线我们这里电信ADSL上网，900元包年，并不便宜；有朋友希望能与我共享宽带分担费用，何乐而不为。
但他与我家隔窗向望，两栋楼的距离，30多米，因小区不便架线，只好选择无线上网。
到电脑城本来想买便宜的TP-Link无线路由器的，但经不住商家的热情推荐，正好遇上SMC的54Mbps无线路由器降价，于是花了320+210(网卡)买了回来，想一想TP-Link的包装盒上写的室外400米室内100米，我这款比它好，区区30米，还不小菜。
回到家兴冲冲安装完毕。
才发现没有信号，显示数据链路0%极差，信号强度10%极差，霎时犹如冷水浇头，热情全无，那个心凉啊！这不过是30米加两堵墙啊，没办法只好将我的路由器放在窗户上，那边电脑也靠近窗边，终于有了一点信号，可以上网了，不过那速度叫个慢呀！并且总不能将我的路由器长期放在窗户外呀，得想办法将其天线延长到窗外才行。
怎么办？放狗搜，终于发现做定向天线是个好办法；说干就干，我用空奶罐做了两个。
怎么做的？很简单，看图吧！一图顶千言。
看看图你就知道怎么做了。
图1 装上天线的样子。
材料：天线接头：2对，这玩艺不好买，还挺贵，开价8块钱一个，说是镀金的，还到5元，花了20块。
馈线：专用高频同轴电缆，这也不好买，我至今未买到。
也好贵，网上问过，竟要8元/米。
没办法，只好用组网用的细缆线代替，但有网友说会增加高频损耗。
所以馈线应尽可能的短。
网友原话“但只要损耗小于室内的空传损耗，那你还是“赚了”。
空奶罐：或其它类似的罐子，网上还有人用易拉罐做，但我觉得易拉罐的反射面实在是太小了。
木衣夹和支架：自己想办法吧！放置：当天线竖直时，电磁波在水平方向上的辐射最大。
所以两天线应平行放置，要横都横，要竖都竖。
效果测试：图2是网卡天线没插入奶罐时截图图3是网卡天线插入奶罐后并仔细调整奶罐方向后的截图，可以看出信号强度一下子提高了40%。
没有最好,只有更好
没有最好，只有更好——优化3铜片八木天线来源：无线路由器密码破解总是有坛友问：“做的3铜片天线中心穿的固定螺丝和铜片是绝缘还是不绝缘？”。
其实，DIY 3铜片天线最好先把下面2个帖子看完，一些疑问就清楚了。
做了个3铜片天线，没想到有这么强！/thread-73466-1-1.html关于3铜片八木天线的DIY的几点提示/thread-74345-1-1.html＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝昨天晚上，有位坛友问我：我的铜片不够尺寸，应该56mm的，只有53mm 的了，行吗？说实话，我也不知道。
我答应他今天仿真一下。
他说的是有源振子，应该56mm宽，而他的铜片只有53mm宽。
今天就来完成这个承诺。
没想到，仿真结果表明，有源振子使用53mm 宽的铜片，各项指标依然非常好。
完全没有问题！这个铜片八木的误差允许度怎么这么大？怪不得大家DIY成功率非常高！！于是，继续优化，看看到底它的最大允许误差是多少——结果非常令人吃惊：有源振子和引向振子，宽度是一样的，它们的宽度的允许误差，是+-4mm，也就是说，宽度从52mm-60mm都能使用，驻波比都在可用范围（全波段都在1.5以下），只是增益略有零点几db的变化。
长度的允许误差，是+2mm，-1mm——什么意思呢？就是说，如果长于标准尺寸，允许2mm的误差，如果短于标准尺寸，允许1mm的误差。
具体说，要分别说，因为有源振子和引向振子长度不一样。
有源振子长度在52-55mm之间均可。
引向振子长度在47-50之间均可。
当然，你要DIY一个各项指标均很优秀的铜片天线，还是要按照我原帖提供的尺寸去做。
以上是在反射板尺寸不变的情况下，对有源振子和引向振子进行的优化，找到了它们的误差允许度。
难道我们能放过反射板吗？当然不能！对反射板进行优化的结果，更令人鼓舞——增益提高到10.11db！！（其实，还有达到10.332db的版本，但是综合其它指标考虑，最后放弃了。
八木天线的原理和制作tm3901
八木天线的原理和制作八木天线（YaGiAntenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。
八木天线是由一个有源激励振子（DriverElement）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。
有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。
但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。
至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。
通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。
由反射器至最前的一个导向器的距离叫做这个八木天线长度。
通常收发机的天线输出端，都只是接到八木天线的有源振子。
反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。
因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。
当无源振子的长度不同时，呈现的阻抗也不同。
适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。
同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。
这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。
导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。
天线制作方法
天线制作方法
首先，我们需要准备的材料有，一根直径为1mm左右的铜线、一个塑料管或者木棍（长度约为天线的波长的四分之一）、一根同样长度的绝缘线、一个无线电接收器或者发射器。
接下来，我们开始制作天线。
首先，我们需要将铜线剪成合适的长度，这个长度可以根据天线的工作频率来确定。
一般来说，天线的长度等于波长的四分之一。
然后，我们将铜线固定在塑料管或者木棍上，使其竖直伸出，并且保持一定的直线性。
接着，我们将绝缘线连接到铜线的另一端，并且将另一端连接到无线电接收器或者发射器上。
在制作天线的过程中，需要注意一些问题。
首先，要保证铜线的长度和直线性，这样才能保证天线的工作效果。
其次，要注意绝缘线的连接，确保连接牢固。
最后，要选择合适的无线电接收器或者发射器，以保证天线的正常工作。
制作好天线后，我们可以进行一些简单的测试。
可以通过无线电接收器或者发射器来测试天线的接收和发送效果，也可以通过连接电视机来测试接收电视信号的效果。
如果测试结果正常，那么说
明天线制作成功了。
总的来说，制作天线并不是一件很困难的事情，只要按照上面的方法进行操作，就可以很容易地制作出一根简单的天线来进行无线通信或者接收电视信号。
希望这篇文档对大家能够有所帮助，谢谢阅读！。
FM三单元八木天线制作
转贴] FM三单元八木天线制作作者：广播爱好…文章来源：香山小灵通点击数：4612 更新时间：2003-11-15FM三单元八木天线制作:制作材料可选直径为6~8mm的铜、铝或不锈钢管，俺就是选用了最容易取材的不锈钢管制作，整副天线闪闪发亮，很漂亮，永不生锈，接收效果不错。
有兴趣的朋友可以试试哟。
天线与馈线的连接，是安装天线时十分重要的问题。
若连接不正确，将直接影响接收效果。
其连接方式，取决于天线中有源振子的形状和馈线的种类。
一般常用的有下列情况。
一、天线的有源振子为半波折合振子（阻抗３００ω）。
连接馈线采用３００ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图１所示。
如果采用７５ω同轴电缆作连接馈线，其连接方式需要把半波折合振子３００ω阻抗变换与同轴电缆７５ω匹配。
方法是载取１／２波长的同轴电缆制作成ｕ型变换器，如图２所示。
先将１／２λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连；主馈线的芯线接天线开口处的任一端，其屏蔽网连接ｕ形变换器的屏蔽网。
二、天线的有源振子为半波振子（阻抗７５ω）当馈线采用３００ω扁平馈线时，需进行阻抗变换，方法是用１／４波长的扁平馈线两根制成阻抗变换器，接法如图３所示。
当馈线采用７５ω同轴电缆时，就只需要进行平衡－不平衡转换，可采用７５ω同轴线作ｕ形变换器，接法如图４所示。
取一根１／２λ的同轴电缆，将两端接于天线开口处并将外层相连好；再在ｕ形变换器１／４λ处截断，其主馈线的芯线接在１／４λ处的同轴线芯线，其外层屏蔽线接在３／４λ处的同轴线芯线。
此外，还可用双孔磁心制作。
其制作方法见图５（ａ）、（ｂ）所示。
双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。
教你制作WIFI天线,八单元铜片八木天线,信号刚刚的！
教你制作WIFI天线,⼋单元铜⽚⼋⽊天线,信号刚刚的！我相信⼤家都知道WIFI天线⽤来⼲什么的吧！
这段时间，在过电脑学徒，由于师傅给⾮常少的⼯资，说出来⼤家都不相信。
所以没钱交⽹
费，哎，没办法，在某宝⽹购了⼀张8187L的⽹卡，30块，就开始我的DAO⽹历程了，多少⼼
酸泪我就不说了，进⼊主题吧！
某宝进的⼀张2⼿⽹卡，⼀条5⽶USB延长线，⾄今还没坏过！⽹卡不带壳⼦！裸板⼀块！
找来⼀个电脑电源，要的就是它的外壳，因为没铜⽚，只能⽤铁⽚了。
铝⽚也⾏。
安装图纸，把尺⼨画上，然后⽤剪⼑出⼒的剪吧！最后敲平。
然后在中间订⼀个⼩孔，⽤剪⼑猛的钻吧！把孔钻到合适的⼤⼩。
最后就是组装了，安装图纸尺⼨，据合适长度的柱⼦，组装吧！！！
⽼实告诉你们，其实中间那根⽊柱⼦是⽤⼀根筷⼦削的。
因为没有那么长的螺丝，只能在家偷偷拿⾛⼀根筷⼦了，呵呵呵！
如果有螺丝的话，⽤螺丝装⽐较好，因为⽐较稳。
这是我以前⽤铁⽪做的，很薄的那种，放在窗外，⽇晒⾬淋，现在该退休了。
效果⾮常满意，满格信号，不然就没机会发这个贴⼦了。
⽤以前那个铁⽪做的，虽然有四格信号，但总是连不上。
后⾯的图⽚我不做解释，懂⾏的⼈⾃然懂！你说是不？。
简单的二单元八木天线的制作
简单的三单元八木天线的制作八木天线是一种引向天线，有一个有源振子和多个无源振子放置在同一平面上，并且垂直于连接它们中心的金属杆。
一般一个无源振子为反射器，其余的无源振子为引向器。
因为金属杆通过振子上的电压波节点，并垂直于天线，所以，金属杆对天线的近场影响很小。
而有源振子必须与金属杆绝缘。
根据学校与接收机的距离和发射机的功率，采用二单元八木天线。
在制作天线之前，对八木天线的原理有个大致的简单了解。
天线形式反射器数引向器数有源振子数方向性系数偶极００１０dB二单元八木１０１３～４．５ｄＢ二单元八木００１３～４．５ｄＢ三单元八木１１１６～８ｄＢ四单元八木１２１７～１０ｄＢ五单元八木１３１９～１１ｄＢ从上表可知，八木天线的单元越多，方向性越强。
但是单元的增加不与方向性成正比。
单元过多时，导致工作频带变窄，整个天线尺寸也将偏大。
< 一>器材的准备：（1）两根长约2.4m，直径4.5mm的PVC管。
要求PVC管无弯折，无破损（天线的支撑采用PVC管，可以抵抗风吹雨打）。
（2）三根长1.2mm，5mm的铜导线，和一根长约2m的电线。
保留电线上的橡胶皮。
天线的振子我们采用直径5mm耐弯折的铜电线，可以有效的将电磁波传递到天空中。
（3）高频信号传输线8M（确保传输线从发射机到主教二楼天台上）。
（4）电烙铁一把，尖嘴钳一把，万用表，绝缘胶带。
我们做的是77MHZ的波段天线。
天线的长度计算等于波长的1 / 2。
波长=光速/ 频率。
< 二>制作步骤：（1）我们首先将两根铜电线拉直的绑在PVC管上，两根电线相交处留一个2cm的缝隙，并将铜电线的橡胶消去，两头露出长约2cm铜导线，以备焊接信号传输线。
将两个电线用绝缘胶布粘在PVC管上。
（2）布信号线。
将信号线从广播站拉到三楼的天台上，用专用的螺钉固定在牢固的地方，避免信号线的摇拽，损坏信号线，影响传输质量。
（3）焊接信号线和两根电线交汇处的导线，将信号线的一头消开，会有一根轴心铜线和轴心铜线四周的铜网，将铜线和轴心铜线焊在一起，焊接时注意不要烫坏轴心铜线的绝缘部分。
自制无线网卡天线高增益wifi天线的做法图解教程╭★肉丁网
自制无线网卡天线高增益wifi天线的做法图解教程╭★肉丁网1、我们先来计算一下无线网络信号使用的无线电波的波长。
所有天线的尺寸都是根据它所接收或发射的无线电波的波长决定的，所以这一点至关重要。
传输无线网络信号使用的是频率大约在2.4GHz的高频电磁波，根据公式：波长=波速/频率，当然这个波速就是光速，一般近似为30万公里每秒。
经计算得这个波长大约为12.5CM。
我们用连接对角线的办法找到铝板的中心，在上面用手电钻打孔。
铝板的长度应该略微大于无线电波的波长，也就是12.5CM，原因是这样反射电波的效果比较好。
这个孔是给同轴电缆留的，因此略大于电缆直径即可，我用的是7mm的钻头。
2用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。
注意每个菱形的周长应该等于一个波长12.5CM，即一条边长为12.5/4=3.125CM。
可是菱形的边长还与铜丝的粗细有关，而且实际使用的无线网络的电磁波也不绝对等于2.4GHz，因此在网络上查资料菱形的边长会有N个版本，我用的是整数 3CM。
3经过实际操作大家会发现，即使事先量得很准确，在用尖嘴钳弯曲铜丝的时候，误差可能也不止1个毫米，因此计算得再精确也没用。
其实这种高频的线圈对天线的尺寸要求是非常严格的，当然对于个人DIY来讲，没办法达到很高的精度。
把50欧姆同轴电缆的芯线和屏蔽线剥开，分别焊接在菱形的两个“腰”上。
4、把化妆品的瓶盖剪成大约20mm高，这个瓶盖的作用是固定菱形天线，并使天线与后面的金属板保持特定的距离。
我们使用的图纸设定的距离是18mm，因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑，便于固定菱形的4条边。
5、用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。
普通的万能胶也可以用，只是没有AB胶坚固。
完成了的无线网卡用的双菱形天线6、下图是我的笔记本电脑上的无线网卡，红色箭头所指的白色细电缆连接笔记本自带的天线，右边黑色电缆连接辅助天线。
因为手头没有专用的插头，所以我把黑色的线剪开，连接在自制的天线上。
八木天线制作教程
八木天线制作教程八木天线是一种引向天线，由一个有源振子和多个无源振子放臵在同一平面上，并且垂直于连接它们中心的金属杆。
一般一个无源振子为反射器，其余的无源振子为引向器。
因为金属杆通过振子上的压波节点，并垂直于天线，所以，金属杆对天线的近场影响很小。
而有源振子必须与金属杆绝缘。
通过下表的数据可以看到，八木天线的增益高于垂直天线及偶极天线。
(摘自《天线与电波传播》，北方交通大学徐坤生、蒋忠涌编著)天线形式反射器数引向器数有源振子数方向性系数偶极００１０dB二单元八木１０１３～４.５ｄＢ二单元八木００１３～４.５ｄＢ三单元八木１１１６～８ｄＢ四单元八木１２１７～１０ｄＢ五单元八木１３１９～１１ｄＢ从上表上可知，八木天线的单元越多，方向性越强。
但是单元的增加不与方向性成正比。
单元过多时，导致工作频带变窄，整个天线尺寸也将偏大。
在短波波段，波长较长，自制八木天线比较困难，在超短波波段（Ｖ／Ｕ），因波长短，可以比较方便的自制低成本的八木天线。
八木天线的数学计算复杂，不过很多工程或理论书籍都给出它的尺寸，只要依照这些数据，就可以自制出一副不错的YAGI!五单元八木天线的尺寸如图１如果自制四单元八木天线，只要不安装引向器Ｄ就可以，天线也会显得小巧一点。
如果想做成七单元，在上图的基础上加两个引向器单元，长度分别是半波长的８４％，８２％。
新加的单元的间隔仍是波长的０．２倍。
我做的70CM波段八木天线，最初是四单元的，各个振子及其连接的金属杆，用ＢＧ４ＲＵＶ提供的铜焊条(直径２．５ｍｍ)制成。
大约一个月后，买了一段２米长，直径４ｍｍ的铜条，又制了一可拆卸的四单元八木天线（找到一段矩形铜管作为连接各个振子的支杆，各个振子均用螺丝与支杆固定，便于携带）。
第一支天线的谐振点比预计的中心频率（４３５兆赫）低了约２兆赫，但在４３０至４４０兆赫内的ＳＷＲ不高，最低的ＳＷＲ〈１．１，最高的ＳＷＲ也不大于１．４。
第二支天线的ＳＷＲ在整个70CM频段内的起伏不大，最高约１．２。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
做了个3铜片天线，没想到有这么强！
本帖最后由 lijiqing 于 2010-10-8 21:21 编辑
更新：
有朋友建议我把这款天线加到卫星锅上试试——真是“英雄所见略同”！其实，这个3铜片八木天线我就是作为卫星锅的馈源天线优化的。
先测试一下，觉得不错，就拿出来与大家共享。
等以后有时间再
加到锅上试验。
馒头小弟问和叠双菱、小双比试没有。
其实，当晚我就比试过了，（你可以看到，NetStumbler上面的日期，都是10月5日）不过没有整理出来。
今天整理出来，请大家检验：（那个切割版支柱叠双菱被朋友拿走了，不然也要参加PK的。
）
=======================
今日（10月8日），yahen同学在10：31回帖说：等我也做个试试（见51楼）。
到12：55又回帖说：已经做好一个，确实比原来的那种做法好一些，这个天线的频带很宽，我试过2.3-2.7G这个范围效果都很好，
可以直接用在自己改的那种UBNT网桥上，开2.3G段很爽。
（见66楼）。
yanhen同学真够神速的。
怎么快就做好了。
不过也从另一方面说明，这款铜片天线的确很容易DIY的。
yahen同学的最新实践证明这款天线还是很不错的。
========================================
==============
有坛友回帖说：对16DB平板的实际增益有点怀疑。
确实，我也有点怀疑。
因为我最近DIY的一些天线，增益都比较高，而对比天线都是这款16db平板天线。
特别是这次的铜片八木，我测试了6频道之后，对这么高的增益真的不相信。
所以才又测试了其它频道。
低端只有3频道一个信号可用，高端只有11频道有2个信号可用。
测试结果都在下面了，在所有的频道都超过了11db的增益。
所以，我也有点怀疑这款16db的对比天线，增益是否准确。
其实，这款16db防水AP天线，是去年我参加论坛DIY大奖赛得的奖品。
是知名厂家生产的成品天线。
具体情况大家可以去本板块
的
2009全民DIY大赛专区
/bbs/forum-113-1.html
去看。
奖品发下来之前，论坛做过测试。
测试结果公布在这个帖子：
DIY全民大赛奖品天线远距实测结果公布~ /bbs/thread-33050-1-4.html
我拿到天线之后，也做了测试。
测试结果在这个帖子：向大家汇报——大赛奖品16DB防水AP天线测试情况/bbs/thread-34475-1-4.html
我们的测试结果都说明这款天线是完全达标的，增益16db没有任何问题。
或许我们的测试都不准确？可能性好像不大。
所以，现在这款铜片八木的增益究竟是多少，我也不知道。
因此我在帖子里面说：“对此结果，我不知道该说什么”。
这是实话。
我只能说一点：我绝对是实事求是的，这个铜片八木又不是我发明的，没有
必要拔高它，吹捧它。
现在只有请愿意玩玩的朋友，也来DIY一下这款天线。
大家都
来检验一下。
========================================
===========
国庆假期，抽暇DIY了一款大家叫做铜片天线的。
其实这是一款典型的3单元的铜片八木天线，前面的铜片是引向器，中间是有源振
子，后面是反射器。
先用HFSS做了一下仿真，结果如下：
这款天线号称10db，仿真结果是9.2368db。
我比较看重它的是，驻波比太好了。
整个WIFI频段，都在1.1-1.29之间。
我使用的铜片是0.44mm厚的。
DIY很简单，手工要求也不是
很高，不多说，看图吧——
DIY完成之后，进行了测试。
对比天线还是我的16db平板天线。
测试结果让我吃了一惊——
看，6频道的2个信号，竟然只比16db平板天线低2-3db，
也就是说，这款3单元铜片八木天线，在6频道增益达到了13-14db。
我不敢相信。
于是再测试一下其它频道。
结果如下：
3频道达到12db。
11频道的2个信号是11db。
其它频道没有找到可用的信号。
测试的5个信号，增益都在11db以上，比仿真结果和标定的增益都高。
对此结果，我不知道该说什么。
不知道你发现没有？我DIY的这款3单元铜片八木天线，和其它坛友DIY的有些不一样。
请看：
网上广泛流传的，所有振子都是在顶端对齐——
我的3铜片八木，是在铜片的几何中心对齐——
顶端对齐的方式，仿真结果，驻波比不太好。
在WIFI频道的低端，超出了1.5的可用范围。
此外，馈点的位置也和流传的版本不一样。
这个馈点是仿真的结果，只有这个位置，驻波比才能达到最佳。
偏离0.5mm都不行——驻波比马上就高上去了！（这个可是hfss仿真软件提供的数据，可不是
我发明的哦！）。
