北邮电磁场与电磁波实验报告
北邮电磁场与电磁波测量实验报告5-信号源-波导波长
北邮电磁场与电磁波测量实验报告5-信号源-波导波长北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波测量系统的使用和信号源波长功率的测量波导波长的测量学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识;(2) 了解微波在波导中传播的特点,掌握微波基本测量技术;(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作,并具有外调制功能。
在教学方式下,可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大,以数字形式直接显示工作频率,性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收,经过适当调节,可使其对微波具有单方向传播的特性,隔离器常用于振荡器与负载之间,起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边,纵向插入波导管即成,用以部分衰减传输功率,沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中,当频率计的腔体失谐时,腔里的电磁场极为微弱,此时,它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时,发生谐振,反映到波导中的阻抗发生剧烈变化,相应地,通过波导中的电磁波信号强度将减弱,输出幅度将出现明显的跌落,从刻度套筒可读出输入微波谐振时的刻度,通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。
由开槽波导、不调谐探头和滑架组成。
在波导的宽边有一个狭槽,金属探针经狭槽伸入波导。
线开槽波导中的场由不调谐探头取样,探头的移动靠滑架上的传动装置,探头的输出送到显示装置,就可以显示沿波导轴线的电磁场变化信息。
北邮电磁场与电磁波测量实验报告5-信号源-波导波长
北邮电磁场与电磁波测量实验报告5-信号源-波导波长————————————————————————————————作者:————————————————————————————————日期:北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波测量系统的使用和信号源波长功率的测量波导波长的测量学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识;(2) 了解微波在波导中传播的特点,掌握微波基本测量技术;(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作,并具有外调制功能。
在教学方式下,可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大,以数字形式直接显示工作频率,性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收,经过适当调节,可使其对微波具有单方向传播的特性,隔离器常用于振荡器与负载之间,起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边,纵向插入波导管即成,用以部分衰减传输功率,沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中,当频率计的腔体失谐时,腔里的电磁场极为微弱,此时,它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时,发生谐振,反映到波导中的阻抗发生剧烈变化,相应地,通过波导中的电磁波信号强度将减弱,输出幅度将出现明显的跌落,从刻度套筒可读出输入微波谐振时的刻度,通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。

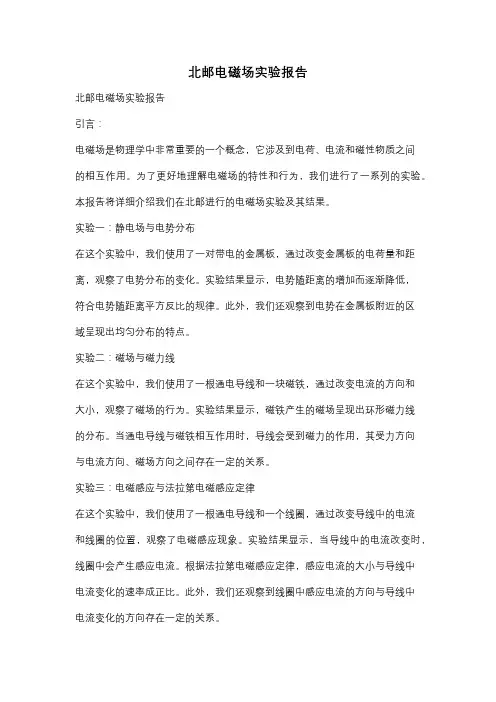

北邮电磁场实验报告
北邮电磁场实验报告北邮电磁场实验报告引言:电磁场是物理学中非常重要的一个概念,它涉及到电荷、电流和磁性物质之间的相互作用。
为了更好地理解电磁场的特性和行为,我们进行了一系列的实验。
本报告将详细介绍我们在北邮进行的电磁场实验及其结果。
实验一:静电场与电势分布在这个实验中,我们使用了一对带电的金属板,通过改变金属板的电荷量和距离,观察了电势分布的变化。
实验结果显示,电势随距离的增加而逐渐降低,符合电势随距离平方反比的规律。
此外,我们还观察到电势在金属板附近的区域呈现出均匀分布的特点。
实验二:磁场与磁力线在这个实验中,我们使用了一根通电导线和一块磁铁,通过改变电流的方向和大小,观察了磁场的行为。
实验结果显示,磁铁产生的磁场呈现出环形磁力线的分布。
当通电导线与磁铁相互作用时,导线会受到磁力的作用,其受力方向与电流方向、磁场方向之间存在一定的关系。
实验三:电磁感应与法拉第电磁感应定律在这个实验中,我们使用了一根通电导线和一个线圈,通过改变导线中的电流和线圈的位置,观察了电磁感应现象。
实验结果显示,当导线中的电流改变时,线圈中会产生感应电流。
根据法拉第电磁感应定律,感应电流的大小与导线中电流变化的速率成正比。
此外,我们还观察到线圈中感应电流的方向与导线中电流变化的方向存在一定的关系。
实验四:电磁波的传播在这个实验中,我们使用了一个发射器和一个接收器,通过改变发射器的频率和接收器的位置,观察了电磁波的传播行为。
实验结果显示,电磁波以波动的形式传播,其传播速度与真空中的光速相同。
此外,我们还观察到电磁波的频率与波长之间存在一定的关系,即频率越高,波长越短。
结论:通过以上实验,我们对电磁场的特性和行为有了更深入的了解。
我们发现电磁场的行为符合一系列的规律和定律,如电势随距离平方反比、磁力线的环形分布、法拉第电磁感应定律等。
这些规律和定律为我们理解电磁场的本质和应用提供了重要的指导。
同时,我们也意识到电磁场在日常生活中的广泛应用,如电磁感应用于发电机、电磁波用于通信等。
北邮电磁场与电磁波测量实验报告6_驻波比_阻抗
邮电大学电磁场与电磁波测量实验实验报告实验容:微波驻波比的测量阻抗测量及匹配技术学院:电子工程学院班级:2010211203班组员:宇鹏俊鹏章翀2013年5月17日实验三 微波驻波比的测量一、实验目的1.了解波导测量系统,熟悉根本微波原件的作用。
2.掌握驻波测量线的正确使用和用驻波测量线校准晶体检波器特性的方法。
3.掌握大、中、小电压驻波系数的测量原理和方法。
二、实验原理驻波测量是微波测量中,最根本和最重要的容之一,通过驻波测量可以测出阻抗波长相位和Q 值等其他参量。
在传输线中,假设存在驻波,将使能量不能有效的传给负载,因而会增加损耗,在大功率情况下,由于驻波存在可能发生击穿现象,;此外驻波促奈还会影响微波信号发生器输出功率和频率的稳定度,因此驻波测量非常重要,在测量时通常测量电压驻波系数,即波导中,电场最大值与最小值之比,即 minmax E E =ρ 〔2.1〕 测量驻波系数的方法与仪器种类很多,本实验着重熟悉用驻波测量线测驻波系数的几种方法。
1.直接法直接测量沿线驻波的最大点与最小点场强如图1所示,从而求得驻波系数的方法叫做直接法。
假设驻波腹点和节点处电表读数分别为min max ,I I 那么电压驻波系数ρ:minmax min max I I E E ==ρ〔2.2〕当电压驻波系数1.05<ρ<1.5时,驻波的最大值和最小值相差不大,且不锋利,不易测准,为了提高测量准确度,可移动探针到几个波腹点和波节点记录数据,然后取平均值。
nn I I I I I I min 2min 1min max 2max 1max ......++++++=ρ〔2.3〕 图2 节点场强分布 图1 沿线驻波场分布图当驻波系数1.5<ρ<3之间时,可直接读出min max ,I I 即可。
2.等指示度法当被测器件的驻波系数大于5时,驻波腹点和节点的电平相差很大,按直接法求取大驻波系数会带来较大的误差,因此采用等指示度法,也就是通过测量驻波图形中波节点附近场的分布规律的间接方法,求出驻波系数。
北邮电磁场与电磁波测量实验报告5-信号源-波导波长
北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波测量系统的使用和信号源波长功率的测量波导波长的测量学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识;(2) 了解微波在波导中传播的特点,掌握微波基本测量技术;(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作,并具有外调制功能。
在教学方式下,可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大,以数字形式直接显示工作频率,性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收,经过适当调节,可使其对微波具有单方向传播的特性,隔离器常用于振荡器与负载之间,起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边,纵向插入波导管即成,用以部分衰减传输功率,沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中,当频率计的腔体失谐时,腔里的电磁场极为微弱,此时,它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时,发生谐振,反映到波导中的阻抗发生剧烈变化,相应地,通过波导中的电磁波信号强度将减弱,输出幅度将出现明显的跌落,从刻度套筒可读出输入微波谐振时的刻度,通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。
由开槽波导、不调谐探头和滑架组成。
在波导的宽边有一个狭槽,金属探针经狭槽伸入波导。
线开槽波导中的场由不调谐探头取样,探头的移动靠滑架上的传动装置,探头的输出送到显示装置,就可以显示沿波导轴线的电磁场变化信息。
北邮电磁场与电磁波测量实验报告2双缝衍射
北京邮电大学电磁场与电磁波测量实验实验报告实验内容:双缝衍射实验迈克尔逊双缝实验学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年4月18日实验三双缝衍射实验一、实验目的掌握来自双缝的两束中央衍射波相互干涉的影响。
二、预习内容电磁波双缝干涉现象三、实验仪器和设备DH926B型微波分光仪一台四、实验原理当一平面波垂直入射到一金属板的两条狭缝上时,每一条狭缝就是次级波波源,由两缝发出的次级波是相干波,在金属板的背后空间将产生干涉现象。
由于入射波通过每个狭缝也有衍射现象,实验将是干涉和衍射两者结合的结果,我们为了只研究主要是来自双缝的两束中央衍射波相互干涉的结果,令双缝的宽度a接近λ,例如,入射波波长λ=32mm,取缝宽a=40mm,由单缝衍射的一级极小公式,得,我们在一级极小范围内研究两束中央衍射波相互干涉现象。
当衍射角Φ 适合条件:(1)时,两狭缝射出的光波的光程差是波长的整数倍,因而相互加强,形成明纹。
当衍射角Φ 适合条件(2)时,两狭缝射出的子波的光程差是半波长的奇数倍时,干涉减弱应形成暗纹。
所以干涉加强的角度为(3)干涉减弱的角度(4)五、实验内容及步骤1.仪器连接时,预先接需要调整双缝衍射板的缝宽。
2.当该板放到支座上时,应使狭缝平面与支座下面的小圆盘上的某一对刻线一致,此刻线应与工作平台上的90刻度的一对线一致。
3.转动小平台使固定臂的指针在小平台的180处,此时小平台的0就是狭缝平面的法线方向。
4.这时调整信号电平使表头指示接近满度。
然后从衍射角0开始,在双缝的两侧使衍射角每改变1 读取一次表头读数,并记录下来。
5.这时就可画出双缝衍射强度与衍射角的关系曲线,并根据微波波长和缝宽算出一级极小和一级极大的衍射角,并与实验曲线上求得的一级极小和极大的衍射角进行比较。
此实验曲线的中央较平,甚至还有稍许的凹陷,这可能是由于衍射板还不够大之故。
由于衍射板横向尺寸小,所以当b取得较大时,为了避免接收喇叭直接收到发射喇叭的发射波或通过板的边缘过来的波,活动臂的转动角度应小些。
北邮电磁场与电磁波测量实验报告1反射折射单缝
北京邮电大学电磁场与电磁波测量实验实验报告实验内容:电磁波反射和折射实验单缝衍射实验学院:电子工程学院班级:2010211203 班组员:崔宇鹏张俊鹏章翀郑春辉孔繁强2013年4月9日实验一电磁波反射和折射实验一、实验目的1•熟悉S426型分光仪的使用方法2•掌握分光仪验证电磁波反射定律的方法3•掌握分光仪验证电磁波折射定律的方法二、实验设备与仪器S426型分光仪,金属板,玻璃板三、实验原理电磁波在传播过程中如遇到障碍物,必定要发生反射,本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律,即反射线在入射线和通过入射点的法线所决定的平面上,反射线和入射线分居在法线两侧,反射角等于入射角。
四、实验内容与步骤1•熟悉分光仪的结构和调整方法。
2•连接仪器,调整系统。
图1反射实验仪器的布置如图1所示,仪器连接时,两喇叭口面应相互正对,它们各自的轴线应在一条直线上,指示两喇叭的位置的指针分别指于工作平台的90刻度处,将支座放在工作平台上,并利用平台上的定位销和刻线对正支座,拉起平台上的四个压紧螺钉旋转一个角度后放下,即可压紧支座。
3.测量入射角和反射角反射金属板放到支座上时,应使金属板平面与支座下面的小圆盘上的某一对刻线一致。
而把带支座的金属反射板放到小平台上时,应使圆盘上的这对与金属板平面一致的刻线与小平台上相应90度的一对刻线一致。
这是小平台上的0刻度就与金属板的法线方向一致。
转动小平台,使固定臂指针指在某一角度处,这角度读书就是入射角,然后转动活动臂在表头上找到一最大指示,此时活动臂上的指针所指的刻度就是反射角。
如果此时表头指示太大或太小,应调整衰减器或晶体检波器,使表头指示接近满量程。
做此项实验,入射角最好取30°至65 °之间,因为入射角太大或太小接收喇叭有可能直接接收入射波。
做这项实验时应注意系统的调整和周围环境的影响。
五、实验数据与处理1•金属板全反射实验实验数据及处理如下表1所示表1金属板全反射实验数据表2•玻璃板上的反射和折射实验实验数据及处理如下表2所示表2玻璃板上的反射和折射实验数据表六、实验误差分析根据电磁波在金属板与玻璃板反射实验结果可以看到,反射与折射大体上遵循反射和折射定律,但与理论值存在一定偏差,主要表现在:各个角度的反射实验中反射角与入射角有一定差异;玻璃板的反射与折射实验中反射、透射系数相加并不为1,且均比1大,我们认为这些差异主要由于以下实验误差引起。
北邮电磁场与电磁波测量实验报告4 场强特性
北京邮电大学电磁场与电磁波测量实验实验报告实验内容:无线信号场强特性的研究学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年5月9日一、实验目的1.通过实地测量校园内室内外的无线电信号场强值,掌握室内外电波传播的规律。
2.熟悉并掌握无线电中的传输损耗,路径损耗,穿透损耗,衰落等概念。
3.熟练使用无线电场强仪测试空间电场强的方法。
4.学会对大量数据进行统计分析,并得到相关传播模型。
二、实验原理1、电波传播方式电磁场在空间中的传输方式主要有反射、绕射、散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体、且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体、树叶、街道、标志、灯柱。
2、无线信道中信号衰减无线信道中的信号衰减氛围衰落,路径损耗,建筑物穿透损耗。
此外还有多径传播的影响。
移动环境下电波的衰落包括快衰落和慢衰落(又叫阴影衰落),快衰落的典型分布为Rayleigh分布或Rician分布;阴影衰落的典型分布为正态分布,即高斯分布。
快衰落和慢衰落两者构成移动通信系统中接收信号不稳定因素。
路径损耗:测量发射机和接收机之间信号的平均衰落。
即定义为有效发射功率(Pt )和平均接收功率(Pr )之差(dB )。
距离是决定路径损耗大小的首要因素;除此之外,还与接收点的电波传播条件密切相关。
人们根据不同的地形地貌条件,总结出各种电波传播模型:自由空间模型,布林顿模型,Egli 模型,Hata-Okumura 模型。
建筑物的穿透损耗是指建筑物外测量的信号的中值电场强度和同一位置室内测量的信号中值电场强度之差(dB )。
建筑物穿透损耗的大小同建筑物的材料、结构、高度、室内陈设、工作频率等多种因素有关。
室外至室内建筑物的穿透损耗定义为:室外测量的信号平均场强减去在同一位置室内测量的信号平均场强,用公式表示为:()()1111N Moutside inside i ji i P P PN M===-∑∑P 为穿透损耗(单位:dB ),j P 是在室内所测的每一点的功率(单位:dBuv ),共M 个点,i P 是在室外所测的每一点的功率(单位:dBuv ),共N 个点。
北邮电磁场与电磁波测量实验报告6_驻波比_阻抗
北邮电磁场与电磁波测量实验报告6_驻波比_阻抗北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波驻波比的测量阻抗测量及匹配技术学院:电子工程学院班级:2010211203 班组员:崔宇鹏张俊鹏章翀2013 年5 月17 日实验三微波驻波比的测量、实验目的了解波导测量系统,熟悉基本微波原件的作用。
掌握驻波测量线的正确使用和用驻波测量线校准晶体检波器特性的方法。
掌握大、中、小电压驻波系数的测量原理和方法。
二、实验原理驻波测量是微波测量中,最基本和最重要的内容之一,通过驻波测量可以测出阻抗波长相位和Q 值等其他参量。
在传输线中,若存在驻波,将使能量不能有效的传给负载,因而会增加损耗,在大功率情况下,由于驻波存在可能发生击穿现象,;此外驻波促奈还会影响微波信号发生器输出功率和频率的稳定度,因此驻波测量非常重要,在测量时通常测量电压驻波系数,即波导中,电场最大值与最小值之比,即2.1 )E2.1 )min测量驻波系数的方法与仪器种类很多,本实验着重熟悉用驻波测量线测驻波系数的几种方法。
直接法直接测量沿线驻波的最大点与最小点场强如图1 所示,从而求得驻波系数的方法叫做直接法。
图1 沿线驻波场分布图若驻波腹点和节点处电表读数分别为I max , I min 则电压驻波系数ρ :2.2)图2 节点场强分布当电压驻波系数1.05< ρ<1.5 时,驻波的最大值和最小值相差不大,且不尖锐,不易测准,为了提高测量准确度,可移动探针到几个波腹点和波节点记录数据,然后取平均值。
I max1 I max2 ... I maxnImin1 Imin2 ... Iminn (2.3 )min1 min2 min n当驻波系数1.5< ρ<3 之间时,可直接读出Imax,Imin 即可。
等指示度法当被测器件的驻波系数大于5 时,驻波腹点和节点的电平相差很大,按直接法求取大驻波系数会带来较大的误差,因此采用等指示度法,也就是通过测量驻波图形中波节点附近场的分布规律的间接方法,求出驻波系数。
北邮电磁场与电磁波实验报告材料
信息与通信工程学院电磁场与电磁波实验报告题目:校园无线信号场强特性的研究指导老师:日期:目录一、实验目的 (1)二、实验原理 (1)1、电磁波的传播方式 (1)2、尺度路径损耗 (1)3、阴影衰落 (2)4、建筑物的穿透损耗的定义 (3)三、实验内容 (3)四、实验步骤 (4)1、实验对象的选择 (4)2、数据采集 (4)3、数据录入 (5)4、数据处理 (6)五、实验结果与分析 (6)1、磁场强度地理分布 (6)2、磁场强度统计分布 (8)3、建筑物的穿透损耗 (9)六、问题分析与解决 (9)1、测量误差分析 (9)2、场强分布的研究 (10)七、分工安排 (10)八、心得体会 (10)九、附录:数据处理过程 (12)一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法;2.研究校园内各种不同环境下阴影衰落的分布规律;3.掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4.通过实地测量,分析建筑物穿透损耗随频率的变化关系;5.研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1、电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区内,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。
北邮-电磁场与电磁波实验报告-无线信号场强特性研究
电磁场与电磁波实验报告目录一、实验目的 (2)二、实验原理 (2)三、实验内容 (4)四、实验步骤 (5)(1)测量(数据采集) (5)(2)数据录入 (5)(3)数据处理 (5)五、实验数据整理及分析 (6)(1)阴影衰落的分布规律 (6)a)概率分布柱状图 (6)b)累积分布曲线 (9)c)具体分布参数 (12)(2)场强地理分布与拟合残差图 (13)(3)不同频率衰落的对比 (17)六、实验总结 (18)(1)分工安排 (18)(2)心得体会 (18)实验五校园内无线信号场强特性的研究一、实验目的1、 掌握在移动环境下阴影衰落的概念以及正确测试方法;2、 研究校园内各种不同环境下阴影衰落的分布规律;3、 掌握在室内环境下场强的正确测试方法,理解建筑物穿透损耗的概念;4、 通过实地测量,分析建筑物穿透损耗随频率的变化关系;5、 研究建筑物穿透损耗与建筑材料的关系。
二、实验原理无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接收者,只有处在发射信号覆盖的区域内,才能保证接收机正常接收信号,此时,电波场强大于等于接收机的灵敏度。
因此,基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区大小的因素主要有:发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同播、同频干扰。
(1) 大尺度路径衰落在移动通信系统中,路径损耗是影响通信质量的一个重要因素。
大尺度平均路径损耗:用于测量发射机和接收机之间信号的平均衰落,即定义为有效发射功率和平均接受功率之间的(dB )差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
对任意的传播距离,大尺度平均路径损耗表示为:()[]()()010log /0PL d dB PL d n d d =+即平均接收功率为: 0000()[][]()10log(/)()[]10log(/)r t r P d dBm P dBm PL d n d d P d dBm n d d =--=-其中,n 为路径损耗指数,表明路径损耗随距离增长的速度;d0为近地参考距离;d 为发射机与接收机(T-R)之间的距离。
北邮电磁场与电磁波测量实验报告7
北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波天线方向图测试实验学院:电子工程学院班级:2010211203班学号:10210863姓名:张俊鹏2013年5月23日一、实验目的微波天线是微波通信设备中一个重要的组成部分,微波信息的质量与天线性能密切相关。
通常,微波天线都为面式天线,验证这类天线的性能,首先是通过测量来实现的。
本次实验的主要目的就是研究天线发射微波信号后接受的状况,并通过矢量网络分析仪来分析接受电磁波的特点,给出矢量分析图形,直观的得到各方向的长枪分布特点,从而进一步研究微波天线的通信状况。
二、微波天线的主要技术参数1.方向性(1)方向性图天线的基本功能是将馈线传输的电磁波变为自由空间传播的电磁波,天线的方向图是表征天线辐射时电磁波能量(或场强)在空间各点分布的情况,它是描述天线的主要传输之一。
天线的方向性图是一个立体图形。
它的特性可以用两个互相垂直的平面(E平面和H平面)内方向性图来描述。
如下图1所示。
图1 天线方向性图天线方向性图能直观地反映出天线辐射能量集中程度、方向性图越尖锐,表示辐射能量越集中,相反则能量分散。
若天线将电磁能量均匀地向四周辐射,方向性图就变成一球面,称作无方向性,这就是一理想点源在空中辐射场。
天线方向性图可通过测试来绘制,如测得的是功率,即可绘出功率方向性图,如测得的是场强,则绘出场强方向性图,但两者图形形状是完全一样的。
通常图形方向性图有多个叶瓣,其中最大辐射方向的是叶瓣,称主瓣,其余称副瓣(或旁瓣)。
在方向性图中主瓣信息是我们最关心的。
●方向性图主瓣宽度方向性图主瓣宽度是指半功率点(功率下降为最大辐射方向功率一半之点)之间宽度,它是由主瓣最大值“1”下降到“0.5”处两点与零点连接形成的夹角,用2θ0.5来表示,如图2所示。
图2 方向性图主瓣副瓣示意●方向性图主瓣零点角如图2所示,方向性图零点角是指主瓣两侧零辐射方向之间夹角,用2θ0来表示。
北京邮电大学 电磁场与电磁波实验 3.2.2衰减器的特性
北京邮电大学电磁场与微波测量实验报告学院:电子工程学院班级:组员:报告撰写人:学号:微波实验单元项目3.3.1 衰减器的特性测量一、实验目的(1)熟练掌握频谱分析仪的使用(2)了解衰减器对微波信号的衰减机理以及相关特性。
二、实验仪器微波信号发生器、衰减器(10db),频谱分析仪三、实验内容及数据处理以下实验按照图1连接测试。
1.衰减器的测量(1)设置微波信号发生器输出指定频率和功率的单载波信号(如850MHz、-10dBm和-20dBm)。
(2)将输入输出电缆短接。
用频谱分析仪测量衰减器的输入信号电平,测试数据记录到表格1中。
(3)接入被测衰减器。
用频谱分析仪测量衰减器的输出信号电平,计算衰减器的衰减量以及与标称值得误差,测试数据记录到表格1中。
(4)改变微波信号发生器的输出频率,重复以上测量,测试数据记录到表格1中标称值(10dBm)表1 衰减器的衰减量测量分析:因为我们本次实验并没有对应的衰减器,因此使用的衰减器是PIN衰减器,上面标明的衰减量为>=10dB,而实际上要求用的衰减器其衰减量为10dB,因此在计算标称误差的时候,是以标准衰减量10dB来计算的。
相应的数据计算过程如下:850MHz:衰减量=-10.29-(-20.87)=10.58;标称误差=10.58-10=0.58;误差率5.8%900MHz:衰减量=-11.21-(-21.24)=10.03 ;标称误差=10.03-10=0.03;误差率0.3%950MHz:衰减量=-10.98-(-21.79)=9.81 ;标称误差=10.98-10=0.98。
误差率9.8%可见:误差在允许的范围内可以被接受。
2.幅频特性测量(1)设置微波信号发生器输出指定频率和功率的单载波信号(如850MHz、-20dBm)。
(2)将输入和输出电缆短接。
用频谱分析仪测量并记录衰减器的输入信号电平。
(3)接入被测衰减器。
设置频谱分析仪的中心频率为指定频率(如850MHZ),设置合适的扫描带宽(如100MHZ),适当调整参考电平使频谱图显示在合适的位置。
北邮电磁场与电磁波测量实验报告信号源 波导波长
北京邮电大学电磁场与电磁波测量实验实验报告实验内容:微波测量系统的使用和信号源波长功率的测量波导波长的测量学院:电子工程学院班级:2010211203班组员:崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识;(2) 了解微波在波导中传播的特点,掌握微波基本测量技术;(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作,并具有外调制功能。
在教学方式下,可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大,以数字形式直接显示工作频率,性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收,经过适当调节,可使其对微波具有单方向传播的特性,隔离器常用于振荡器与负载之间,起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边,纵向插入波导管即成,用以部分衰减传输功率,沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中,当频率计的腔体失谐时,腔里的电磁场极为微弱,此时,它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时,发生谐振,反映到波导中的阻抗发生剧烈变化,相应地,通过波导中的电磁波信号强度将减弱,输出幅度将出现明显的跌落,从刻度套筒可读出输入微波谐振时的刻度,通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。
由开槽波导、不调谐探头和滑架组成。
在波导的宽边有一个狭槽,金属探针经狭槽伸入波导。
线开槽波导中的场由不调谐探头取样,探头的移动靠滑架上的传动装置,探头的输出送到显示装置,就可以显示沿波导轴线的电磁场变化信息。
北邮-电磁场与电磁波实验报告--用谐振腔微扰法测量介电常数、天线的特性和测量
电磁场与微波测量实验班级:xxx成员:xxxxxxxxx撰写人:xxx实验六用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料,其中包括电介质和铁氧体材料。
微波介质材料的介电特性的测量,对于研究材料的微波特性和制作微波器件,获得材料的结构信息以促进新材料的研制,以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。
一、实验目的1.了解谐振腔的基本知识。
2.学习用谐振腔法测量介质特性的原理和方法二、实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。
反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板,另一端加上封闭的金属板,构成谐振腔,具有储能、选频等特性。
谐振条件:谐振腔发生谐振时,腔长必须是半个波导波长的整数倍,此时,电磁波在腔内连续反射,产生驻波。
谐振腔的有载品质因数QL由下式确定:式中:f0为腔的谐振频率,f1,f2分别为半功率点频率。
谐振腔的Q值越高,谐振曲线越窄,因此Q值的高低除了表示谐振腔效率的高低之外,还表示频率选择性的好坏。
如果在矩形谐振腔内插入一样品棒,样品在腔中电场作用下就会极化,并在极化的过程中产生能量损失,因此,谐振腔的谐振频率和品质因数将会变化。
电介质在交变电场下,其介电常数ε为复数,ε和介电损耗正切tanδ可由下列关系式表示:其中:ε’和ε’’分别表示ε的实部和虚部。
选择TE10n,(n为奇数)的谐振腔,将样品置于谐振腔内微波电场最强而磁场最弱处,即x=α/2,z=l/2处,且样品棒的轴向与y轴平行,如图2所示。
假设:1.样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d/h<1/10),y方向的退磁场可以忽略。
2.介质棒样品体积Vs远小于谐振腔体积V0,则可以认为除样品所在处的电磁场发生变化外,其余部分的电磁场保持不变,因此可以把样品看成一个微扰,则样品中的电场与外电场相等。
这样根据谐振腔的微扰理论可得下列关系式:式中:f0,fs分别为谐振腔放人样品前后的谐振频率,Δ(1/QL)为样品放人前后谐振腔的有载品质因数的倒数的变化,即QL0,QLS分别为放人样品前后的谐振腔有载品质因数。
北邮电磁场与电磁波实验天线部分实验报告一
电磁场与微波实验天线部分实验报告班级:2011211104姓名:序号:学号:指导老师:陈文成实验二网络分析仪测试八木天线方向图一.实验目的1. 掌握网络分析仪辅助测试方法;2. 学习测量八木天线方向图方法;3. 研究在不同频率下的八木天线方向图特性。
注:重点观察不同频率下的方向图形状,如:主瓣、副瓣、后瓣、零点、前后比等;二.实验原理:实验中用的是七单元八木天线,包括一个有源振子,一个反射器,五个引向器(在此图中再加2个引向器即可)引向器略短于二分之一波长,主振子等于二分之一波长,反射器略长于二分之一波长,两振子间距四分之一波长。
此时,引向器对感应信号呈“容性”,电流超前电压90°;引向器感应的电磁波会向主振子辐射,辐射信号经过四分之一波长的路程使其滞后于从空中直接到达主振子的信号90°,恰好抵消了前面引起的“超前”,两者相位相同,于是信号叠加,得到加强。
反射器略长于二分之一波长,呈感性,电流滞后90°,再加上辐射到主振子过程中又滞后90°,与从反射器方向直接加到主振子上的信号正好相差了180°,起到了抵消作用,一个方向加强,一个方向削弱,便有了强方向性。
发射状态作用过程亦然。
三.实验步骤:1. 调整分析仪到轨迹(方向图)模式;2. 调整云台起点位置270°;3. 寻找归一化点(最大值点);4. 旋转云台一周并读取图形参数;5. 坐标变换、变换频率(f=600Mhz、900MHz、1200MHz),分析八木天线方向图特性;四.实验测量及数据1.频率为600MHz:(1)测量图(百分比):(2)测量数据:网络分析仪测得最大值:36.8最大值点:最大值对称:方位幅度方位(Max) 幅度(Max) 宽度(3db)279度 1 274度 1 95度方位幅度方位(Max) 幅度(Max) 宽度(3db)99度 1 274度 1 95度半功率点(1):半功率点(2):零点(1):零点(2):2.频率为900MHz: (1)测量图(百分比):方位幅度 方位(Max) 幅度(Max) 宽度(3db ) 36度 0.497274度195度方位幅度 方位(Max) 幅度(Max) 宽度(3db ) 176度 0.499274度195度方位幅度 方位(Max) 幅度(Max) 宽度(3db ) 38度 0.405274度195度方位幅度 方位(Max) 幅度(Max) 宽度(3db ) 183度 0.407274度195度(2)测量数据:网络分析仪测得最大值:100.2最大值点:最大值对称:半功率点(1):半功率点(2):零点(1):零点(2):2.频率为1200MHz: (1)测量图(百分比):方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 75度0.99319度1117度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 255度0.27319度1117度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 2度0.49019度1117度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 133度0.49919度1117度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 327度0.16119度1117度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 162度0.01619度1117度(2)测量数据:网络分析仪测得最大值:37.8最大值点:最大值对称:半功率点(1):半功率点(2):方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 295度1270度198度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 115度0.706270度198度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 14度0.448270度198度方位 幅度 方位(Max) 幅度(Max) 宽度(3db ) 198度0.510270度198度零点(1):零点(2):五.实验结果分析:实验数据对比:由以上实验数据及对比可以看出:900MHz 时的天线主瓣宽度较大,侧瓣和后瓣均很小,而600MHz 和1200MHz 时的天线的方向性很不明显,后瓣和侧瓣很大。
北邮电磁场与电磁波实验报告
信息与通信工程学院电磁场与电磁波实验报告题目:校园无线信号场强特性的研究指导老师:日期:一、实验目的 (1)二、实验原理 (1)1、电磁波的传播方式 (1)2、尺度路径损耗 (1)3、阴影衰落 (2)4 、建筑物的穿透损耗的定义 (3)三、实验容 (3)四、实验步骤 (4)1、实验对象的选择 (4)2、数据采集 (4)3、数据录入 (5)4 、数据处理 (6)五、实验结果与分析 (6)1 、磁场强度地理分布 (6)2 、磁场强度统计分布 (8)3、建筑物的穿透损耗 (10)六、问题分析与解决 (10)1、测量误差分析 (10)2、场强分布的研究 (10)七、分工安排 (11)八、心得体会 (11)九、附录:数据处理过程 (13)、实验目的1. 掌握在移动环境下阴影衰落的概念以及正确的测试方法;2. 研究校园各种不同环境下阴影衰落的分布规律;3. 掌握在室环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4. 通过实地测量,分析建筑物穿透损耗随频率的变化关系;5. 研究建筑物穿透损耗与建筑材料的关系。
二、实验原理1、电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。
对于接受者,只有处在发射信号的覆盖区,才能保证接收机正常接受信号,此时,电波场强大于等于接收机的灵敏度。
因此基站的覆盖区的大小,是无线工程师所关心的。
决定覆盖区的大小的主要因素有:发射功率,馈线及接头损耗,天线增益,天线架设高度,路径损耗,衰落,接收机高度,人体效应,接收机灵敏度,建筑物的穿透损耗,同播,同频干扰等。
电磁场在空间中的传输方式主要有反射、绕射、散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体、且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体、树叶、街道、标志、灯柱。
北京邮电大学电磁场与电磁波实验报告
电磁场与电磁波实验报告无线信号场强特性的研究2013/5/13一、实验目的:1、掌握在移动环境下阴影衰落的概念以及正确的测试方法;2、研究国家体育馆——鸟巢周围各种不同环境下阴影衰落的分布规律;3、掌握在室内环境下场强的正确测量方法,理解建筑物穿透损耗的概念;4、通过实地测量,分析建筑物穿透损耗随频率的变化关系;5、研究建筑物穿透损耗与建筑材料的关系。
二、实验内容:利用DS1131场强仪,实地测量信号场强(单位:dBmW)。
1、研究具体现实环境下阴影衰落分布规律,以及具体的分布参数如何。
2、研究在国家体育馆鸟巢周围电波传播规律与现有模型的吻合程度,测试值与模型预测值的预测误差如何。
三、实验步骤:1、实验内容与研究对象的选择:我们想要研究学校外的建筑物的衰落现象,经过讨论,我们选择了国家体育馆鸟巢作为实验场所。
测量时,我们按照地图上逆时针方向沿着鸟巢边缘测量,具体路线见以下分布图:2、在选频方面,由于中央三套信号比较强,所以我们决定采用之,其图像信号的频率为487.25MHz,伴音信号的频率为493.75MHz,此时的波长约为0.616m,于是我们大约1m(也即2步左右)读取一个数据。
3、将测量得到的数据录入Excel表格,得到12个表格文件:即以每个入口之间测量段的字母来分类,如上图所示,共有:A、B、C、D、E、F、G、H、J、K、L、M等12个测量段。
文件截图如下:4、D文件里的数据截图:5、 数据处理过程:采集到的数据有512多组,需要对数据进行细致的处理以便得到明确的结论。
下图所示为数据处理的流程图。
四、 实验结果:1、 空间场强大小分析:图1是用Matlab 画的所有数据的大小起伏,虽然有大有小,但是难以确定空间场强的大小分布,所以再使用Mathematica 进行改进绘图,如图3、4:图1以下是图3是场强大小的图像分量空间分布图,扇形区域的半径表示大小。
图4是伴音信号大小的分布图,测量数据是按照六块区域划分的,具体划分图可以见图2;图2、所有数据研究区域划分图注:图中数字表示区域名,字母表示入口,命名方式如:AB入口,BC入口……图3、图像信号强弱的空间分布表3、图像信号强弱的空间分布根据上述结果,可以发现6区的图像信号最强,均值为-29dBmW,而3区最弱,为-40dBmW;我们组分析了原因,认为原因如下:1)6区附近比较开阔,所以信号受到的阻挡更小,衰减小,而2、3区附近面临闹市,所以受到干扰大;2)信号源在6区的方向,因为6区朝向信号源,所以6、1区的信号最强,而其他区域,由于信号要穿过鸟巢建筑有穿透损耗,因此衰减比较大。
北邮-电磁场与电磁波实验报告-实验7 校园无线信号场强特性的研究
校园无线信号场强特性的研究一、实验目的1. 通过实地测量校园内外的无线电信号场强值,掌握室内外电波传播的规律。
2. 熟练并掌握无线电中的传输损耗,路径损耗,穿透损耗,衰落等概念。
3. 熟练使用无线电场强仪测试空间电场强的方法。
4.学会对大量数据进行统计分析,并得到相关传播模型。
二、实验原理1、电磁波的传播方式电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。
当电磁波传播遇到比波长大很多的物体时,发生反射。
当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。
当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时,产生散射。
散射波产生于粗糙表面,如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。
2、无线信道中信号衰减无线信道中的信号衰减分为衰落,路径损耗,建筑物穿透损耗。
此外还有多径传播的影响。
(1)移动环境下电波的衰落包括快衰落和慢衰落(又叫阴影衰落),快衰落的典型分布为 Rayleigh 分布或Rician 分布;阴影衰落的典型分布为正态分布,即高斯分布。
快衰落和慢衰落两者构成移动通信系统中接收信号不稳定因素。
(2)路径损耗:测量发射机与接收机之间信号的平均衰落,即定义为有效发射功率和平均接收功率(Pr )之间的(dB )差值,根据理论和测试的传播模型,无论室内或室外信道,平均接受信号功率随距离对数衰减,这种模型已被广泛的使用。
对任意的传播距离,大尺度平均路径损耗表示为:()[]()()010log /0PL d dB PL d n d d =+即平均接收功率为:()[][]()()()[]()Pr 010log /0Pr 010log /0d dBm Pt dBm PL d n d d d dBm n d d =--=-其中,定义n 为路径损耗指数,表明路径损耗随距离增长的速度,d0为近地参考距离,d 为发射机与接收机之间的距离。
人们根据不同放入地形地貌条件,归纳总结出各种电波传播模型。
