气体涡轮流量计特点及技术参数

合集下载

气体涡轮流量计说明书

气体涡轮流量计说明书

气体涡轮流量计说明书气体涡轮流量计(以下简称涡轮流量计)是一种常用的流量测量仪器,广泛应用于石油、化工、冶金、钢铁、电力等工业领域。

涡轮流量计的原理是利用介质流过旋转的叶轮,根据叶轮受到的流体冲击力来测量流体的流速和流量。

它具有结构简单、响应迅速、测量范围广、精度高等特点,是一种可靠、准确的流量计。

涡轮流量计的结构主要包括涡轮、传感器、转速测量器和信号转换器等部分。

其中,涡轮是核心部件,由叶片构成,叶片根据流体的冲击力旋转,传感器可以感知叶片旋转的速度,并将信号传递给转速测量器和信号转换器进行处理和转换。

涡轮流量计的工作原理非常简单,当流体通过涡轮流量计时,涡轮受到流体冲击力开始旋转。

涡轮的旋转速度与流体的流速成正比,通过传感器可以测量到叶片旋转的速度。

转速测量器可以将叶片旋转的速度转换为电信号,信号转换器将电信号转换成标准的流量信号进行显示和记录。

使用涡轮流量计需要注意以下几点:首先,在安装涡轮流量计时,要确保流体能够顺利通过流量计,避免流体中有固体颗粒或其他杂质,以防止涡轮叶片的损坏。

其次,要正确选择涡轮流量计的规格和型号,根据实际需要确定适合的测量范围和精度。

最后,定期对涡轮流量计进行检测和校准,确保其测量准确可靠。

涡轮流量计具有广泛的应用前景。

在石油行业中,涡轮流量计被用于油气管道的计量和控制;在化工行业中,它可以用于测量气体的流量和压力变化;在冶金行业中,涡轮流量计被应用于测量煤气的流量和质量等。

随着科学技术的不断进步,涡轮流量计的性能将不断提高,应用领域也将更加广泛。

总之,涡轮流量计作为一种重要的流量测量仪器,具有结构简单、响应迅速、测量范围广、精度高等特点,在各个工业领域得到广泛应用。

使用时需要注意安装、选择规格和定期校准等问题,以确保测量准确可靠。

随着科技的进步,涡轮流量计的应用将会进一步扩大,并为产业发展提供更好的支持。

气体涡轮流量计的主要特点都有哪些

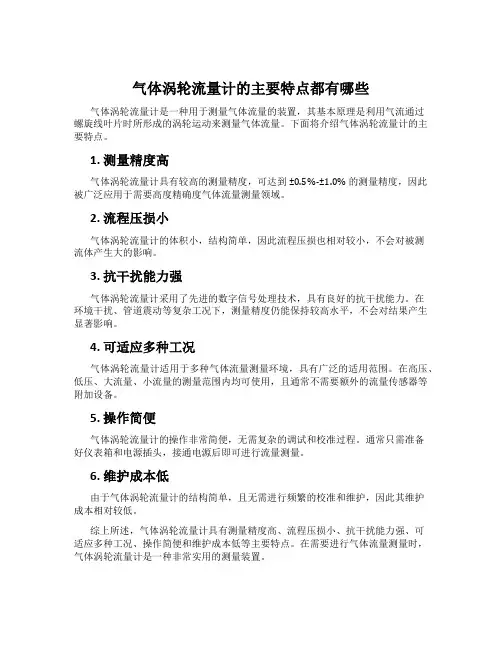

气体涡轮流量计的主要特点都有哪些

气体涡轮流量计的主要特点都有哪些
气体涡轮流量计是一种用于测量气体流量的装置,其基本原理是利用气流通过
螺旋线叶片时所形成的涡轮运动来测量气体流量。

下面将介绍气体涡轮流量计的主要特点。

1. 测量精度高
气体涡轮流量计具有较高的测量精度,可达到 ±0.5%-±1.0% 的测量精度,因此被广泛应用于需要高度精确度气体流量测量领域。

2. 流程压损小
气体涡轮流量计的体积小,结构简单,因此流程压损也相对较小,不会对被测
流体产生大的影响。

3. 抗干扰能力强
气体涡轮流量计采用了先进的数字信号处理技术,具有良好的抗干扰能力。


环境干扰、管道震动等复杂工况下,测量精度仍能保持较高水平,不会对结果产生显著影响。

4. 可适应多种工况
气体涡轮流量计适用于多种气体流量测量环境,具有广泛的适用范围。

在高压、低压、大流量、小流量的测量范围内均可使用,且通常不需要额外的流量传感器等附加设备。

5. 操作简便
气体涡轮流量计的操作非常简便,无需复杂的调试和校准过程。

通常只需准备
好仪表箱和电源插头,接通电源后即可进行流量测量。

6. 维护成本低
由于气体涡轮流量计的结构简单,且无需进行频繁的校准和维护,因此其维护
成本相对较低。

综上所述,气体涡轮流量计具有测量精度高、流程压损小、抗干扰能力强、可
适应多种工况、操作简便和维护成本低等主要特点。

在需要进行气体流量测量时,气体涡轮流量计是一种非常实用的测量装置。

LWM型气体涡轮流量计-天信仪表

LWM型气体涡轮流量计-天信仪表
LWM 型气体涡轮流量计
LWM 型气体涡轮流量计
1.概述
该产品是专门为煤层气计量开发的产品,产品集气体涡轮流量传感器和体积修正仪于一 体,其工作原理是:当气流进入流量计时,首先经过特殊结构的整流器并加速,在流体的作 用下,涡轮克服阻力矩和磨擦力矩开始转动。当力矩达到平衡时,转速稳定,涡轮的转速与 气体流量成正比,并通过旋转的发讯盘上的磁体周期性地改变磁场,从而使脉冲发生器输出 频率与流速成正比的脉冲信号。体积修正仪中的微处理器对脉冲信号进行计数和计算处理得 到气体的标准体积流量并进行累积得到标准体积总量。
z 表头可 180°随意旋转,安装方便。
3.主要技术参数
3.1 型号规格和基本参数
表1
型号规格
公称通径 DN
流量范围 (m3/h)
压力等级 (MPa)
LWM-50A LWM-50B
50(2″)
6~65 10~100
LWM-80A
8~160
1.6
LWM-80B
80(3″)
13~250
2.5
LWM-80C
本产品执行国家标准 JJG1037-2008《涡轮流量计检定规程》和企业标准 Q/TX24-2011 《气体涡轮流量计》。主要性能参数符合 ISO9951 标准的要求。
图 1 外观图
2. 特点 z 集气体涡轮流量传感器和体积修正仪于一体,可对被测气体温度、压力进行自动跟踪修
正,直接计量气体的标准体积流量和总量。 z 数字温度和压力传感器外置,并以 I2C 接口与修正仪进行数据通信,测量精度与修正仪无
Qmax 时压力损失 (kPa)
介质密度=0.8kg/m3
0.30
0.65
0.30
0.80

弗洛FLQW系列气体涡轮流量计详细说明

弗洛FLQW系列气体涡轮流量计详细说明

气体涡轮流量计详细说明一、工作原理根据气体涡轮流量计结构可知,涡轮叶片与气体流向间存在倾角θ ,当气体通过涡轮流量传感器导流器时冲击涡轮叶片产生冲击力,当冲击力对涡轮产生转动力矩大于涡轮机械摩擦阻力矩和流动阻力矩之和后将带动涡轮转子转动,所有力矩平衡时,转速保持稳定。

在流量测量范围内,通过涡轮的流量与涡轮的旋转角速度成正比。

涡轮的旋转角速度是通过信号检测放大器测量转换的。

涡轮转动时,涡轮叶片切割管壁外的电磁感应线圈,周期性地改变通过线圈的磁通量,产生与流量成正比的脉冲信号。

脉冲信号经过信号检测放大器放大整形后送显示仪表显示流体流量。

一定流量范围和一定粘度范围内,涡轮流量计体积流量Kfqv= ,其中 f 是输出信号脉冲频率, K 是涡轮流量计的仪表系数,数值由实验标定得到。

二、涡轮流量计主要用途和特点主要用途:涡轮流量计用于测量基本洁净的、低粘度的气体,如:包括空气、天然气、煤气、液化气、瓦斯气、氧气、氢气氮气、氩气、二氧化碳、一氧化碳等;应用领域:可广泛应用于石油、化工、电力、机械、工业用锅炉等燃气计量和燃气调压站、输配气管网天然气、煤气,城市居住生活用天然气、煤气计量等领域。

三、主要特点:*测量精度高,重复性好;*下限流速低,范围度宽*采用硬质合金轴承性能可靠寿命长*具有较强的抗震动和抗电磁干扰能力*始动流量低,压力损失小*智能一体化型可直接显示气体标况流量及温度压力值。

四、FLQW涡轮流量计之主要技术参数1、测量流体:基本洁净的、低粘度的气体2、口径系列:气体涡轮:DN25—DN4003、准确度等级:气体涡轮:±1.0%、±1.5%4、重复性:小于基本误差限值的1/35、误差修正:分段修正6、工作电源:外接12—28VDC、干电池(可连续工作3年)6、输出信号:脉冲信号、4—20mA7、通信:RS—485、MODBUS协议、HART、IC卡定量控制8、电器接口:M20X1.58、防护等级:IP659、使用环境条件:环境温度:-30℃~+60℃相对湿度:5%~95%大气压力:70KPa~106Kpa10、工作条件:介质温度:-40℃~+85℃;公称压力:1.6、2.5、4.0、6.3Mpa,11、与工艺管道连接:法兰连接12、安装方式(可选择):水平、垂直(流动方向由下向上)13、安装直管道长度要求:气体涡轮上游20D下游5D14、防爆标志:ExdⅡBT415、掉电保护数据保存10年以上16、转换器方向可左右前后旋转,LCD6位显示瞬时、累积流量和流量单位开封弗洛仪表设备有限公司全心全意致力于流量测量传感器孔板流量计、V锥流量计的研发、销售、安装、维保及系统成套。

涡轮流量计介绍

涡轮流量计介绍

涡轮流量计介绍一、概论涡轮流量计(以下简称TUF)是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。

在各种流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最佳的产品,而TUF又具有自己的特点,如结构简单、加工零部件少、重量轻、维修方便、流通能力大(同样口径可通过的流量大)和可适应高参数(高温、高压和低温)等。

至今,这类流量计产品可达技术参数:口径4-750mm,压力达250MPa,温度为-240-700℃,像这样的技术参数其他两类流量计则是难以达到的。

TUF广泛应用于以下一些测量对象:石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。

在国外液化石油气、成品油和轻质原油等的转运及集输站,大型原油输送管线的首末站都大量采用它进行贸易结算。

在欧洲和美国TUF是仅次于孔板流量计的天然气计量仪表,仅荷兰在天然气管线上就采用了2600多台各种尺寸,压力从0.8MPa到6.5MPa的气体TUF,他们已成为优良的天然气流量计。

尽管TUF的优良计量特性受到人们的青睐,可是给人的印象是由活动部件,使用期短,在选用时不免踌躇,经过人们的不懈努力,应该说情况大有改观。

TUF作为最通用的流量计,其产品已发展为多品种、全系列、多规格批量生产的规模。

应该指出,TUF除前述工业部门大量应用外,在一些特殊部门亦得到广泛应用,如科研实验、国防科技、计量部门,这些领域的使用恰好避开了其弱点(不适于长期连续使用),充分发挥其特点(高精度,重复性好,可用于高压、高温、低温及微流量等条件)。

在这些领域,大多是根据被测对象的特殊要求进行专门的结构设计,它们是专用仪表不进行批量生产。

二、工作原理图1所示为TUF传感器结构图,由图可见,当被测流体流过传感器时,在流体作用下,。

气体涡轮流量计技术参数

气体涡轮流量计技术参数

气体涡轮流量计技术参数
气体涡轮流量计是一种精密测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。

气体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

配备有卫生接头的气体涡轮流量计可以应用于制药行业。

管道式:DN4~DN200
插入式:DN100~DN2000
精度等级:管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
环境温度:-20℃~50℃
介质温度:测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力:86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级:ExdIIBT4
连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)显示方式
(1)远传显示:脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能
(1)气体涡轮流量计脉冲输出,p-p值由供电电源确定。

TBQZⅡ型气体涡轮流量计

TBQZⅡ型气体涡轮流量计

TBQZ / TBQZⅡ型气体涡轮流量计1、概述产品集气体涡轮流量传感器和体积修正仪于一体,能直接检测显示工况体积流量、标准体积流量和总量。

其工作原理是:当气流进入流量计时,首先经过特殊结构的整流器并加速,在流体的作用下,涡轮克服阻力矩和磨擦力矩开始转动。

当力矩达到平衡时,转速稳定,涡轮的转速与气体流量成正比,并通过旋转的发讯盘上的磁体周期性地改变磁场,从而使脉冲发生器输出频率与流速成正比的脉冲信号。

体积修正仪中的微处理器对脉冲信号进行计数和计算处理得到工况流量,同时检测介质的温度和压力,按体积修正模型将工况体积流量转换为标准体积流量并进行累积得到标准体积总量。

流量计采用功能强大的新型微处理器,运算精确度高,性能可靠,微功耗,内外电源自动切换工作,锂电池供电可使用五年以上。

产品主要性能指标达到国际先进水平,是石油、化工、电力、冶金工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。

TBQZⅡ型是TBQZ型的改进型产品,当TBQZⅡ型配置TFC型修正仪时,可实现GPRS或短程无线数据传输,组网方便。

产品主要性能参数符合GB/T1894-2003/ISO9951:1993标准,产品荣获国家级新产品称号。

产品执行国家检定规程JJG 1037-2008《涡轮流量计检定规程》和企业标准Q/TX11-2010《气体涡轮流量计》。

TBQZ TBQZIITBQZII-TFC-B TBQZII-TFC-G图1 外观图2、 特点z集数字温度传感器、压力、流量传感器和体积修正仪于一体,可对被测气体温度、压力和压缩因子自动跟踪修正,直接计量气体的标准体积流量和总量。

z数字温度和压力传感器外置,并以I2C接口与修正仪进行数据通信,测量精度与修正仪无关,同规格直接互换,并带三通阀门和保护套,可对传感器进行在线拆卸、更换和检定,使用方便。

z数字压力传感器在-15℃~+65℃下进行调试,传感器内置数字温度芯片和温度修正表格,测量精度高,温漂小。

TBQZ系列智能气体涡轮流量计

TBQZ系列智能气体涡轮流量计

4.2 选型实例 已知某一供气管线实际工作压力范围为表压0.8MPa~1.2MPa, 介质温度范围为-100C~+400C,供气峰值为标准体积流量2000m3/h, 供气谷值为标准体积流量3500m3/h。经取样分析计算天然气之真 实相对密度Gr=0.591,N2摩尔百分含量为Mn=1.6%,CO2摩尔百分 含量为Mc=0.8%,当地大气压为101.325kPa,要求确定流量计之口 径。 当介质压力为0.8MPa、温度为400C时,压缩因子影响最小, 此时当处于供气峰期时,具有最大体积流量。而当介质压力为 1.2MPa、温度为100C时,压缩因子影响最大,此时当处于供气谷 期时,具有最小体积流量。
采用RS485接口与上位机联网,每台上位机可带32台流量计,且只 须两根通讯线,安装费用低;采用RS485接口与数据采集器配套, 可通过电话网络或宽带网络构成自动读表与管理系统,自动化程 度高,且便于用户集中管理。 流量计表头可180度旋转,安装使用简单方便。 本系列产品执行国家JJG-94《速度式流量计检定规程》和 Q/ZTX11-2004《气体涡轮流量计》产品企业标准。主要性能参数 符合IS09951标准的要求。 本系列产品有隔爆和本安两种防爆型式,经国家级仪器仪表防 爆安全监督检验站(NEPSI)检定认可,符合国家标准GB3836.12000、GB3836.2-2000、GB3836.4-2000的有关规定。隔爆型防爆 标志为ExdIIBT4,本安型防爆标志ExiaIICT4。
3.7 网络通信管理软件功能 流量计与数据采集器配套,可通过电话线进行传输,对网络 中的每台流量计的历史数据及参数进行读取与设置,同时通信管 理软件可实现完善的管理功能。 3.8 防爆标志:ExdIIBT4:ExiaIICT4 3.9 防护等级:IP65

气体涡轮流量计的主要特点都有哪些

气体涡轮流量计的主要特点都有哪些

气体涡轮流量计的主要特点都有哪些气体涡轮流量计(Turbine Flowmeter)是一种常用的流量计量仪器,它通常由一对涡轮和感应器组成,可用于测量一定条件下气体流体的标量体积和质量流量。

在工业、化工、石油、天然气等领域中,气体涡轮流量计的使用很广泛。

以下是气体涡轮流量计的主要特点。

精度高气体涡轮流量计的精度比较高,一般可以达到1%~2%的范围。

这是由于其采用的测量原理比较先进,其特点是里程等于涡轮转动数与涡轮直径的乘积,不会受到测量介质密度、温度和压力的影响,较为稳定可靠。

应用广泛气体涡轮流量计可广泛应用于天然气、石油、化工、食品、医药等领域中。

油、气、水等介质均可测量。

尤其是在一些小流量、高精度测量领域,气体涡轮流量计也有着良好的应用前景。

结构简单气体涡轮流量计的结构相对简单,主要由涡轮、感应器、端盖组成。

涡轮呈螺旋形,外形相对比较精细,而感应器直接输出电量,可以实现数字化信号输出。

这一结构设计和技术特点让气体涡轮流量计的制造和使用成本相对较低。

零件少、维护方便相对于其它流量计,气体涡轮流量计零部件较少,尤其是它与其它测量仪器相比,可以说它的主要构件就只有涡轮和感应器等。

因此,其维护方便性能比较好,零件的寿命都可以较长,使用费用低,而对于测量精度的要求也可以达到较好的效果。

精度受流量范围限制气体涡轮流量计所测量的气体流量范围相对较窄,在测量过程中需要考虑其流量范围的限制。

在实际应用时,需要根据不同场合,选择不同的气体涡轮流量计。

同时,在使用过程中,需要注意根据参数设置仪器的适用范围,以免造成误差。

受压力影响在某些情况下,涡轮衬套或轴承容易受到压力的影响,从而影响测量精度。

因此,使用涡轮流量计时需要考虑介质的压力范围是否适用,并定期维护及检查仪器的正常运作。

综上所述,气体涡轮流量计的主要特点是具有精度高、应用广泛、结构简单、零部件少、维护方便等特点。

在其它告诉流量计的竞争下,气体涡轮流量计可以说是应用范围最广泛、发展最快、发展前景最好的一类仪器,随着技术的不断改进和功能的不断提升,气体涡轮流量计必将在未来的发展中占有更为重要的地位。

涡轮流量计特点及组成

涡轮流量计特点及组成

涡轮流量计特点及组成涡轮流量计特点很多,涡轮流量计是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。

下面小编简单介绍下涡轮流量计特点及其它信息。

一、涡轮流量计组成1.表体表体的材料一般为钢或者是铸铁,其两端为法兰连接。

小口径表也有采用螺纹接口方式。

2.测量的组件涡轮上有经过精密加工的叶片,它与一套减速齿轮和轴承一起构成测量组件,支撵涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有较长的使用寿命。

涡轮流量计亦可选用外部润滑油泵润滑轴承,但注意不能过量。

3.计数器计数器面板上有以下重要信息:(1)最大工作温度及压力:(2)计量及最小和最大流量等级(3)产品型号及编号(4)防爆等级和标志(5)低频或高频脉冲所对应流体的当量以及接线方式。

4.整流器整流器用以使流体流过涡轮流量计时处于规则状态,从而消除扰动对计量无利影响。

高计量精准度。

5.磁耦合传动的装置该装置将处于大气环境中的计数器部分与被测量气体分离开来,并将测量组件的转动传递给计数器。

二、涡轮流量计特点压力损失小,叶轮具有防腐功能;采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越。

具有非线性精度补偿功能的智能流量显示器。

修正公式精度优于±0.02% 仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现,以标准485形式进行数据传输。

采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作。

采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好。

智能气体涡轮流量计 使用说明书

智能气体涡轮流量计 使用说明书

智能气体涡轮流量计使用说明书目录一、概述 (1)二、主要特征 (1)三、技术性能 (1)四、选型与安装 (3)五、安装注意事项 (7)注意!●安装使用前,请仔细阅读本说明书理解各项内容,以便能正确的安装、电路连接、运行操作和保养维护等。

●本说明书应保存在实际最终使用人的手中。

●本说明书保存到流量计报废为止。

●本产品技术规范可能发生变化,恕不另行通知。

一、概述LWQ型气体涡轮流量计是一种精确测量气体流量的速度式流量仪表,具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。

广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体,如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。

由于仪表精度高、重复性好,故适用于贸易计量及工业过程检测。

气体涡轮流量计在线测量时,其介质密度随温度和压力变化而变化,为精确测量,必须同时跟踪检测介质的温度和压力,并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。

由于该型流量计集温度、压力、流量传感器于一体,在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算,因此具有优良的低压和高压计量性能,特别适用于各种单相气体的测量,如天然气等气体的精确计量。

根据用户的不同要求,共公司客提供不同精度等级的涡轮流量计。

二、主要特征a)精度高、重复性好、压力损失小、抗震性能好;b)采用优质轴承,摩擦阻力小,密封性好,手名称;c)集微处理器、流量传感器、高精度温度、压力传感器于一体,直接测量被测气体的流量、温度、压力,并自动进行流量跟踪补偿和压缩因子修正运算;d)仪表具有脉冲信号、模拟信号输出,可通过RS485通讯接口或采用GPRS系统,直接实现计算机数据的集中采集和实时管理;e)功耗低,可用内电池供电,也可外接电源;f)具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部数据可永久保存;g)可与IC卡预付费系统配套使用,便于贸易结算;h)防爆产品其防爆标志位ExibIIBT4,ExibIIBT6三、技术性能3.1执行标准GB/T18940-2003《封闭管道中气体流量的测量涡轮流量计》3.2精度等级1.0级:Qmax-0.2max±1.0%0.2Qmax-min±2.0%1.5级:Qmax-0.2max±1.5%0.2Qmax-min±3.0%未特殊注明产品,按照1.5级精度出厂,其余精度,订货时,需要特殊说明定制。

气体涡轮流量计的应用范围及工作原理 气体涡轮流量计技术指标

气体涡轮流量计的应用范围及工作原理 气体涡轮流量计技术指标

气体涡轮流量计的应用范围及工作原理气体涡轮流量计技术指标气体涡轮流量计采用涡轮进行测量。

它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。

这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。

图中感应线圈和永久磁铁一起固定在壳体上。

当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。

信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。

同时将脉冲频率经过频率-电压转换以指示瞬时流量。

叶轮的转速正比于流量,叶轮的转数正比于流过的总量。

涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。

它的量程比可达10:1,精度在±0.2%以内。

惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

气体涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

应用范围:发电及热电联产、供热行业;航空、航天、造船、核能及兵器行业;机械、冶金、煤矿及汽车制造行业;石油、化工行业;医药、食品及烟洒制造行业;森工、农垦及轻工行业等。

气体涡轮流量计是一种精密流量测量仪表,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越,压力损失小,叶轮具有防腐功能;容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单。

有较强抗磁干扰和振动能力、性能可靠、寿命长下限流速低,测量范围宽,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

气体涡轮流量计维护为保证气体涡轮流量计长期正常工作,必须经常检查流量计的运行状况,作好维护工作,发现问题及时排除。

1、涡轮流量计投运前要先进行仪表系数的设定,仔细检查,确定流量计接线无误、接地良好后方可送电。

青岛奥博仪表设备有限公司-气体涡轮流量计说明书

青岛奥博仪表设备有限公司-气体涡轮流量计说明书

青岛奥博仪表设备有限公司目录1、用途: (1)2、工作原理: (1)3、特点: (1)4、主要技术参数: .............................1-25、仪表结构及安装方式: .......................2-36、电气特性...................................3-47、安装尺寸 (4)8、附录-现场显示型仪表操作说明................5-13一、用途:气体涡轮流量计是一种速度式仪表。

它具有精度高、重复性好、结构简单、测量范围宽、体积小、重量轻、压力损失小、维修方便等优点。

可广泛应用于石油、化工、冶金、城市燃气管网等行业。

尤其在城市燃气计量,输配管网计量以及燃气调压站计量中得到了广泛应用。

二、工作原理:3、使用条件:(1)环境温度:-20℃~50℃;(2)相对湿度:5%~95%;(3)被测介质温度:-20℃~80℃;(4)大气压力:86Kpa~106Kpa;(5)防爆等级:ibⅡBT4。

4、流量计特性曲线图:五、仪表结构及安装方式:图a图bLWQ DN≤40mm安装示意图LWQ DN≥ 50MM安装示意图1、仪表安装采用法兰连接、螺纹连接及夹装式;2、安装时气体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥10DN,下游直管段应≥5DN(DN为管道内径);3、安装前检查仪表叶轮的灵活性,用微量气体吹向涡轮,叶轮应灵活转动、计数器工作正常,无噪音和突停、卡滞现象;4、严禁带表焊接法兰,并严格清理过滤器和流量计之间的上游直管段,直管段中不得有残留焊渣及其他杂物;5、按安装图要求安装并检查整个系统密封性,保证无气体泄露现象;6、为了检修时不影响气体的正常输送,应在传感器的安装处安装旁通管道(见图c)。

图c 传感器安装管道示意图六、电气特性:在测量系统中,累计流量的表达方式为:V=N/K;在测量系统中,瞬时流量的表达方式为:Q=(f/K)×3600;由于K值在较宽的测量范围内并非单一值,它是信号频率的函数。

气体涡轮流量计使用说明

气体涡轮流量计使用说明

××QZ-80C气体涡轮流量计使用说明××QZ-80C气体涡轮流量计结合国内外流量仪表先进技术而研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的精密计量仪表,它出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,使得流量计成为能准确计量气体累积量的商业贸易计量仪表。

××QZ-80C气体涡轮流量计技术参数:1型号规格和基本参数2测量的介质:天然气、城市煤气等各种燃气、烷类及工业惰性气体。

3使用条件4流量计典型误差特性曲线5流量计典型压力损失曲线6电气性能指标6.1工作电源与功耗6.2脉冲输出方式(××QZ型由设定选择以下三者之一,××Q型仅有工况脉冲)6.3RS485通信(采用光电隔离RS485通信模块),可直接与上位机或二次仪表联网,远传显示当前数据和历史记录。

6.44mA~20mA标准电流信号(采用光电隔离标准电流模块):两线制或三线制。

6.5控制信号输出7实时数据存贮功能(由设定选择以下三者之一,):8防爆等级:隔爆型ExdⅡBT4;本安型ExiaⅡCT4。

××Q型仅为隔爆型ExdⅡBT4。

9防护等级:IP6510安装连接形式:流量计与管道的连接方式采用法兰连接。

流量计法兰标准:GB/T9119.1-2000平面、突面整体钢制管法兰(突面)。

产品特点采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。

采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越。

采用先进的微功耗高新技术,整机功耗低。

既能用内电池长期供电运行,又可由外电源供电运行。

按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。

采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。

上海罗托克自动化仪表 QWLJ 系列气体涡轮流量计 说明书

上海罗托克自动化仪表 QWLJ 系列气体涡轮流量计 说明书

~l号,提醒用户更换电池。

但此时并不影响流量计的正常运行,用户应在电池欠压标志出现后的一个星期内更换电池。

在三线制供电时背景光有效,背景光亮度分三级可调。

可通过面板按键中“数据[DAT]”键进行循环调节,调节顺序依次为“亮”、“较亮”、“暗”。

2.流量计累积数据的保存流量计在断电时(无论内外部供电),所显示的累积流量都会瞬间保存在流量计的存贮单元中,以防止意外断电造成的漏计现象,且所有的运行参数也会保存。

待供电恢复流量计又将正常运行。

3.面板按键的使用面板上共四个功能键,分别为设置键[SET]、移位键[MOV]、数据键[DAT]、复位键[RST],各键功能如下:■设置键[SET]:进入流量计“设置模式”。

■移位键[MOV]:“运行模式”下用于进入“历史数据查询模式”,在“设置模式”下用于执行设置位的移位。

■数据键[DAT]:“运行模式”下用于设置背景光亮度(此时流量计已由外部三线制DC+24V供电,否则无效),在“设置模式”下执行设置位的数据设置。

■复位键[RST]:“运行模式”下用于锁定/解锁显示屏下屏的显示数据(即控制显示屏下屏数据的固定显示方式或循环显示方式),在“设置模式”下则为切换到“运行模式”(此时如果参数有所更改将会自动保存)。

4.红外遥控器(可选)的使用红外遥控器共8个按键分别为:“1”、“2”、“3”、“4”、“5”、“6”、“△”、“▽”,各键功能为:“1,5”键等同xx:xx XX-XX-XX 显示第1次的断电时间记录如果断电次数超过5次,那么第6次的断电时间记录将覆盖第1次的断电时间记录,第7次的断电时间记录将覆盖第2次的断电时间记录,以此类推。

3 第3次按MOV键2xx:xx XX-XX-XX 显示第3次的断电时间记录5第5次按MOV 键4xx:xx XX-XX-XX显示第5次的 断电时间记录7第7次按MOV 键XXXXXXXXX m3 xx:xx XX-XX-XX 按月查询此时按DAT 键将依次查询前 12个月每月的净流量 8 第8次按MOV 键 XXXXXXXXX m3 xx:xx XX-XX-XX 按日查询 此时按DAT 键将依次查询前 31天第天的净流量9第9次按MOV 键返回次序1状态以此循环按RST 键后,返回到工作模式。

气体涡轮流量计流量范围

气体涡轮流量计流量范围

气体涡轮流量计流量范围气体涡轮流量计流量范围:1、微流量:常规精度可达0.001NM³/h,最高精度可达0.000001M³/h。

2、小流量:常规精度可达0.01NM³/h,最高精度可达0.00001M³/h。

3、中流量:常规精度可达0.1NM³/h,最高精度可达0.0001M³/h。

4、大流量:常规精度可达2NM³/h,最高精度可达0.1M³/h。

5、超大流量:流量可达200NM³/h以上,精度可达1M³/h。

气体涡轮流量计是衡量流量的有效工具,它是一种基于恒定流场的流量测量设备,可以精确地测量出各种介质的流量,正常的精度范围为0.1%~1%,并具有安装、维护简便及成本低等优点,它常被广泛的用于气体的测量。

气体涡轮流量计的流量范围广泛,从微小的范围到超大的范围,常规精度可达0.001NM³/h,最高精度可达0.000001M³/h,常规精度可达0.01NM³/h,最高精度可达0.00001M³/h,常规精度可达0.1NM³/h,最高精度可达0.0001M³/h,流量可达2NM³/h,最高精度可达0.1M³/h,流量可达200NM³/h以上,精度可达1M³/h。

此外,气体涡轮流量计还具有准确度高、阻力小、噪声小、维护方便、响应速度快等特点,使得它在气体流量的测量方面更具有优势。

其中,准确度超高的特点决定了气体涡轮流量计可以满足各种高精度测量的要求。

另外,负荷损失及噪声低的特点能够有效的降低其系统的压耗,同时也能在不影响工况的情况下降低恒定值误差,提高系统安全性及可靠性。

总之,气体涡轮流量计作为气体流量测量设备,具有准确度高、阻尼小、噪声小、维护方便、响应速度快等特点,流量范围广,从微小的范围到超大的范围,正常的精度范围为0.1%~1%,可满足各种不同介质的流量测量要求。

气体涡轮流量计说明书

气体涡轮流量计说明书

气体涡轮流量计说明书摘要在现代工业生产过程中,对气体流量进行准确测量是非常重要的。

而气体涡轮流量计作为一种常用的流量测量装置,广泛应用于各个行业。

本文将详细介绍气体涡轮流量计的原理、结构、工作特点以及使用注意事项。

1. 引言在工业生产中,流量的准确测量对于控制工艺过程、优化生产效率以及节约能源都起着至关重要的作用。

气体涡轮流量计作为一种常见的流量测量装置,被广泛应用于石油、化工、冶金、能源等行业。

下面将从原理、结构、工作特点和使用注意事项四个方面来详细介绍气体涡轮流量计。

2. 原理气体涡轮流量计是利用流体通过螺旋涡轮时所产生的旋转来测量流量的。

其原理基于涡轮在流体作用下的转动达到一种稳定转速的关系。

通过测量旋转的涡轮的转速,可以计算出流体通过的体积流量。

该原理基于以下几个假设: * 流体通过涡轮时,呈螺旋形流动; * 流体的密度、粘度在测量过程中保持稳定; * 涡轮受到的阻力仅与流体流速有关,与压力无关。

3. 结构气体涡轮流量计的基本结构包括涡轮、传感器、转速计和输出电路。

其中涡轮是测量流体流速的核心部件,通常由耐腐蚀性能良好的材料制成。

传感器通过感应涡轮的转动来获取转速信号,并将信号传递给转速计。

转速计对信号进行处理后,输出对应的流量数值。

4. 工作特点气体涡轮流量计具有以下几个工作特点: * 宽流速范围:涡轮流量计适用于多种气体,并能在较宽的流速范围内工作,通常在10:1到15:1范围内。

* 高精度:由于涡轮的旋转速度与流体流速成正比,因此涡轮流量计具有较高的测量精度。

*瞬时响应:涡轮流量计可以实时输出流量数值,具有较好的瞬时响应性能。

* 耐压性能好:涡轮流量计能够承受较高的压力,通常可以满足工业生产的要求。

5. 使用注意事项在使用气体涡轮流量计时,需要注意以下几点: 1. 安装位置:应选择合适的安装位置,并避免阻塞或液池。

2. 清洁环境:涡轮流量计应安装在清洁的环境中,避免介质沉积以及灰尘等污染物对测量的影响。

LWQ系列气体涡轮流量计产品说明书

LWQ系列气体涡轮流量计产品说明书

产品特点——————————————
·优质合金涡轮,具有更高的稳流和耐腐蚀作用 ·进口优质专用轴承,使用寿命长 ·计量室与通气室隔绝,保证了仪表的安全性 ·流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达 1.0 级),压力损失小,始动流量低,可
达 0.6m3/h ·仪表具有防爆及防护功能,防爆标志为 ExdⅡBT6、ExiaⅡCT6, 防护等级为 IP65
内螺纹 M20×1.5 ExdIIBT6 IP65
2.测量范围及工作压力
注 1:表 2 中“标准量程”中标示的测量范围为通用测量范围;(即适用于:LWQ-N/A/B/C/D)
公称通径
型号
标准量
扩展
耐压
DN25
LWQ-25□
——
W3
0.5-4
4.0
——
W4
0.7-7
4.0
——
W5
1.5-15
4.0
S1
LWQ-A-□型 无现场显示 工况 4-20mA
24VDC ExdIIBT6
一体化智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观 清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。
LWQ-B-□型
LWQ-C-□型
显示方式 同时显示工作状态下的瞬时流量、总累积流量
同时显示工作状态下的瞬时流量、总累积流量
3-30
W1
1.5-30
4.0
S2
4-40
W2
2-40
4.0
DN40
LWQ-40□
S1
5-50
W1
2.5-50
4.0
S2
8-80
W2
4-80
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

气体涡轮流量计特点及技术参数
气体涡轮流量计综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

气体涡轮流量计产品特点
采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。

采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越。

采用先进的微功耗高新技术,整机功耗低。

既能用内电池长期供电运行,又可由外电源供电运行。

按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。

采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。

流量计表头可180°旋转,安装使用简单方便。

确度,一般可达±1.5%R、±1.0%R。

重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。

可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pn=101.325KPa,Tn=293.15K)的气体流量:可实
时查询温度、压力、时间、日期等数据。

技术参数。
