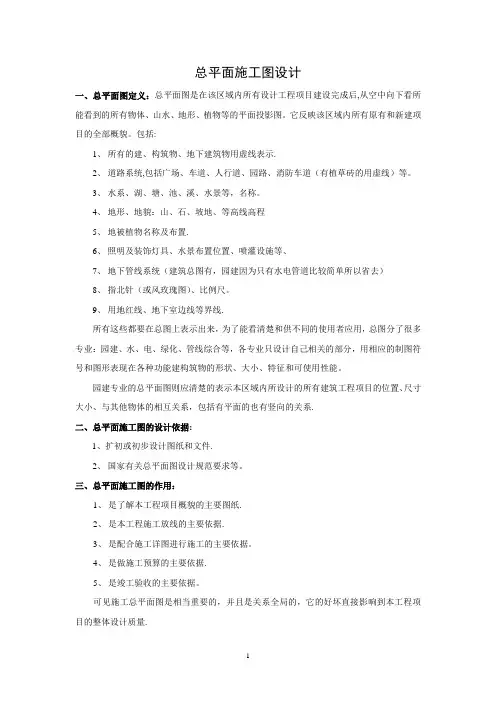

总平面施工图设计一、总平面图定义:总平面图是在该区域内所有设计工程项目建设完成后,从空中向下看所能看到的所有物体、山水、地形、植物等的平面投影图。

它反映该区域内所有原有和新建项目的全部概貌。

包括:1、所有的建、构筑物、地下建筑物用虚线表示.2、道路系统,包括广场、车道、人行道、园路、消防车道(有植草砖的用虚线)等。

3、水系、湖、塘、池、溪、水景等,名称。

4、地形、地貌:山、石、坡地、等高线高程5、地被植物名称及布置.6、照明及装饰灯具、水景布置位置、喷灌设施等、7、地下管线系统(建筑总图有,园建因为只有水电管道比较简单所以省去)8、指北针(或风玫瑰图)、比例尺。

9、用地红线、地下室边线等界线.所有这些都要在总图上表示出来,为了能看清楚和供不同的使用者应用,总图分了很多专业:园建、水、电、绿化、管线综合等,各专业只设计自己相关的部分,用相应的制图符号和图形表现在各种功能建构筑物的形状、大小、特征和可使用性能。

园建专业的总平面图则应清楚的表示本区域内所设计的所有建筑工程项目的位置、尺寸大小、与其他物体的相互关系,包括有平面的也有竖向的关系.二、总平面施工图的设计依据:1、扩初或初步设计图纸和文件.2、国家有关总平面图设计规范要求等。

三、总平面施工图的作用:1、是了解本工程项目概貌的主要图纸.2、是本工程施工放线的主要依据.3、是配合施工详图进行施工的主要依据。

4、是做施工预算的主要依据.5、是竣工验收的主要依据。

可见施工总平面图是相当重要的,并且是关系全局的,它的好坏直接影响到本工程项目的整体设计质量.四、总平面施工图的设计:1、收集有关资料:扩初设计或初步设计资料、图纸、文件。

2、阅读有关资料:1)、了解建设用地范围的总体概貌:面积大小、方位、地形、特征、高差、道路、水系气候等有关情况;2)、了解设计的所有景观、景点包括建构筑物的位置,体量及与地形的关系;3)、了解它们之间的关系:平面和竖向;4)、了解各种建筑物材料的运用,特点包括色彩、质感等;5)、注意发现相关资料中的矛盾,错误和不合理之处,把问题消化在施工图成图之前,避免返工和重复劳动,尽可能多提问题,解决问题。

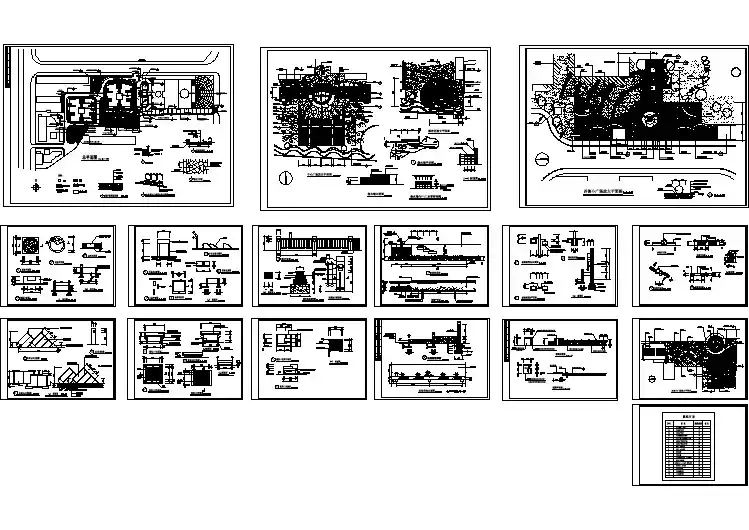

某地大型小区景观、绿化总平面施工图

某地大型小区景观、绿化总平面施工图
Scale:1:20树池平面图1Scale:1:20树池立面图白色水刷石饰面Scale:1:201-1混凝土饰面11Scale:1:202花池平面图Scale:1:202-2Scale:1:20花池立面图剖面图剖面图印度红镜面花岗石饰面2122Scale:1:25小品正立面图1厚钢筋混凝土预制板水泥砂浆1:2。510厚70Scale:1:25小品左侧立面图1Scale:1:25小品平面图1造型石外覆砂光不锈钢板方钢外喷钴兰色油漆混凝土预制块100X100方钢100X100造型石Scale:1:25花钵平面图2Scale:1:25花钵立面图2Scale:1:253-3剖面图33文化砖饰面100X200褐色涂料褐色涂料砖砌围墙3:7砖基础大放脚素土夯实Scale:1:25围栏立面图铁艺外喷钴兰色油漆o10灰土300厚内置照明灯外镶毛玻璃44Scale:1:10围栏柱立面详图Scale:1:10围栏柱基础详图西米黄抛光砖饰面工作槽Scale:1:104-4剖面图宽分隔逢1055Scale:1:50饰墙立面图Scale:1:50饰墙平面图围墙钢柱花池内置假山石及雕塑毛石块饰面玻璃钢花池详见Scale:1:255-5剖面图Scale:1:20玻璃钢花钵正立面图13:7砖基础大放脚素土夯实灰土300厚预制混凝土花池白石子水刷石墙面Scale:1:20玻璃钢花钵平面图1角钢底框骨架米色玻璃钢预制花池400X400角钢底框托架20X20焊接角钢吊架40x4040x40详见33Scale:1:20外刷防锈漆(置于花池内)外喷钴兰色油漆预制混凝土块Scale:1:50白色水刷石花池Scale:1:50方钢素混凝土花池外饰白色水刷石立面图座凳平面图座凳R=1500R=1500R10001111103Scale:1:253米色镜面石材花池米色镜面石材浅绿色水刷石浅绿色水刷石米色镜面石材浅绿色水刷石Scale:1:50

园林设计总平面图

园林设计总平面图

第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸:* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸(园林景观专业)* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸(园林景观专业)* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为:园林设计图:包括园林总平面图、竖向设计图、种植设计图。

园林施工图:建筑施工图:园林建筑施工图、假山工程图、园路工程图、驳岸工程图。

结构施工图设备施工图总平面图是园林总体规划设计图的简称,它表明了一个区域范围内园林总体规划设计的内容,反映了组成园林各个部分之间的平面关系及长宽尺寸,它是反映园林工程总体设计意图的主要图纸,也是绘制其它图纸及造园施工的依据。

第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。

总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。

主要内容有:一、图名、图例。

二、规划用地区域现状及规划的范围。

二、对原有地形地貌等自然状况的改造和新的规划。

四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓,并注明其标高。

深圳中海华庭全套景观设计施工图

深圳中海华庭全套景观设计施工图

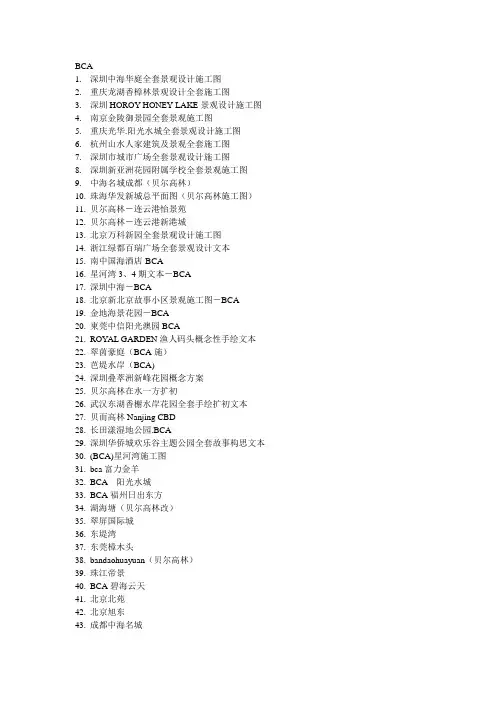

BCA1.深圳中海华庭全套景观设计施工图2.重庆龙湖香樟林景观设计全套施工图3.深圳HOROY HONEY LAKE景观设计施工图4.南京金陵御景园全套景观施工图5.重庆光华.阳光水城全套景观设计施工图6.杭州山水人家建筑及景观全套施工图7.深圳市城市广场全套景观设计施工图8.深圳新亚洲花园附属学校全套景观施工图9.中海名城成都(贝尔高林)10.珠海华发新城总平面图(贝尔高林施工图)11.贝尔高林-连云港怡景苑12.贝尔高林-连云港新港城13.北京万科新园全套景观设计施工图14.浙江绿都百瑞广场全套景观设计文本15.南中国海酒店-BCA16.星河湾3、4期文本-BCA17.深圳中海-BCA18.北京新北京故事小区景观施工图-BCA19.金地海景花园-BCA20.東莞中信阳光澳园BCA21.ROYAL GARDEN渔人码头概念性手绘文本22.翠茵豪庭(BCA施)23.芭堤水岸(BCA)24.深圳叠萃洲新峰花园概念方案25.贝尔高林在水一方扩初26.武汉东湖香榭水岸花园全套手绘扩初文本27.贝而高林Nanjing CBD28.长田漾湿地公园.BCA29.深圳华侨城欢乐谷主题公园全套故事构思文本30.(BCA)星河湾施工图31.bca富力金羊32.BCA 阳光水城33.BCA福州日出东方34.湖海塘(贝尔高林改)35.翠屏国际城36.东堤湾37.东莞樟木头38.bandaohuayuan(贝尔高林)39.珠江帝景40.BCA碧海云天41.北京北苑42.北京旭东43.成都中海名城44.翠湖宾馆45.翠州新峰花园46.大连青云映山47.东泰华亭48.東莞東城金月灣花園49.佛山怡景丽苑方案及CAD扩初50.观澜高尔夫51.广州东山雅筑52.广州市集贤庄新世纪城市花园发展有限公司---岭南新世纪家园53.广州新世界54.贵阳山水黔城55.杭州西溪山庄别墅56.合肥森林公园57.鸿瑞花园住宅小区58.嘉宝田花园59.金碧华府施工图60.鲁能-南域中央展示区61.绿洲长岛62.南京云锦美地63.全套-深圳蛇口雍翠府景观施工图64.上海华丽家族65.佘山高尔夫六号地块别墅景观设计66.深圳horoy honey lake景观设计施工图67.深圳碧海彎居住會所區第一期68.深圳卢峰翠苑69.深圳绿景花园70.深圳市城市广场全套景观设计施工图71.沈阳东方郦城72.沈阳府苑名都73.天誉华庭74.厦门-雍景湾75.星河国际76.雍景园77.中信凯旋城78.中信森林湖BCIHK79.重庆龙湖花园80.重庆融侨半岛(一期) 贝尔高林81.珠海华发商业城+现场照片82.BCA常州新城南都生态区施工图83.南湖雅居乐山庄84.安徽新华学俯花园景观手绘施工图85.深圳星河·国际全套景观设计施工图86.万科广州四季花城(BCA)87.BCA金色海岸环境扩初设计.pptEDAW1.深圳保利城花园景观全套施工图2.莽山森林公园规划EDAW3.广州南国奥林匹克花园景观规划-EDAW4.EDAW国际社区规划设计5.易道招商海月花園6.盛世名门(EDAW)7.EDAW 珠海横琴岛总体规划8.EDAW无锡新湖城总体规划9.世茂滨江花园景观方案-EDAW10.蠡湖新城规划-EDAW11.美国某大学校园景观规划-EDAW12.高尔夫别墅-EDAW13.北京维也纳森林别墅区主要景观设计文本14.长沙水云间小区景观设计投标文本15.深圳阳光棕榈园景观概念性设计文本16.石家庄栾城水榭花都概念性景观设计文本17.上海信立高级别墅区景观概念性设计文本18.上海裕景国际商务广场景观设计文本19.华润白洋淀培训中心景观概念性规划设计20.EDAW泛亚易道南国奥林匹克花园方案21.EDAW泛亚易道珠海五洲花城全套图22.钟山风景区23.上海豫景edaw24.E D A W 做的西安街景规划的汇报演示25.EDAW-翠溪山庄景观设计方案26.EDAW东方华府27.EDAW泛亚易道陆家嘴中央公寓28.EDAW河道景观29.EDAW做的苏州河北岸历史地段保护与改造规划设计30.EDAW做的杭州湾。

《景观施工图设计》课程标准

《景观施工图设计》课程标准

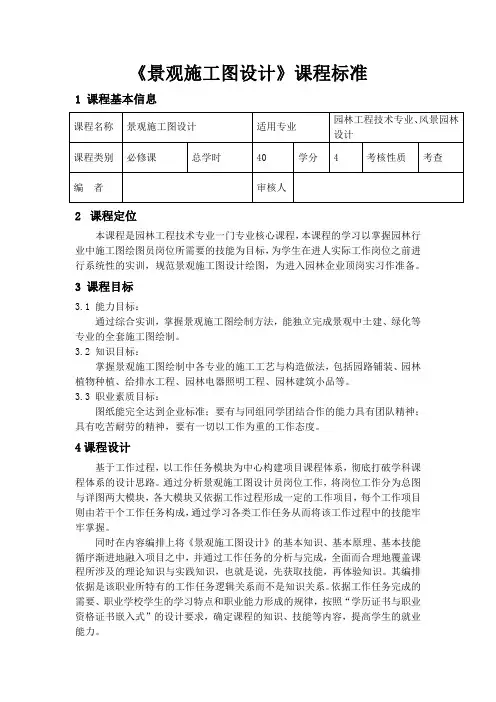

《景观施工图设计》课程标准1课程基本信息课程名称景观施工图设计适用专业园林工程技术专业、风景园林设计课程类别必修课总学时40学分4考核性质考查编者审核人2课程定位本课程是园林工程技术专业一门专业核心课程,本课程的学习以掌握园林行业中施工图绘图员岗位所需要的技能为目标,为学生在进人实际工作岗位之前进行系统性的实训,规范景观施工图设计绘图,为进入园林企业顶岗实习作准备。

3课程目标3.1能力目标:通过综合实训,掌握景观施工图绘制方法,能独立完成景观中土建、绿化等专业的全套施工图绘制。

3.2知识目标:掌握景观施工图绘制中各专业的施工工艺与构造做法,包括园路铺装、园林植物种植、给排水工程、园林电器照明工程、园林建筑小品等。

3.3职业素质目标:图纸能完全达到企业标准;要有与同组同学团结合作的能力具有团队精神;具有吃苦耐劳的精神,要有一切以工作为重的工作态度。

4课程设计基于工作过程,以工作任务模块为中心构建项目课程体系,彻底打破学科课程体系的设计思路。

通过分析景观施工图设计员岗位工作,将岗位工作分为总图与详图两大模块,各大模块又依据工作过程形成一定的工作项目,每个工作项目则由若干个工作任务构成,通过学习各类工作任务从而将该工作过程中的技能牢牢掌握。

同时在内容编排上将《景观施工图设计》的基本知识、基本原理、基本技能循序渐进地融入项目之中,并通过工作任务的分析与完成,全面而合理地覆盖课程所涉及的理论知识与实践知识,也就是说,先获取技能,再体验知识。

其编排依据是该职业所特有的工作任务逻辑关系而不是知识关系。

依据工作任务完成的需要、职业学校学生的学习特点和职业能力形成的规律,按照“学历证书与职业资格证书嵌入式”的设计要求,确定课程的知识、技能等内容,提高学生的就业能力。

5内容标准及实施建议表1课题安排表6考核要求课程成绩是由各单项模块任务评价成绩,依据百分比例换算之和,为课程总成绩。

各模块任务的评价主要是以过程性评价和结果性评价相结合。

园林景观设计施工图绘制标准

园林景观设计施工图绘制标准

园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1。

1 图线1。

11线宽的定义1。

12线宽的分类可以通过颜色来分类,如5#蓝色为0.70;1#红色为0。

55;4#青色为0.35;3#绿色(植物)和6#品红(文字、指引线、标注、标高)为0。

15;8#灰色为0.10;其余线宽根据各专业设计图纸的要求。

1。

13图线不得与文字、数字或符号重叠、混淆。

不可避免时,应首先保证文字等的清晰。

1.14 图例上所需书写的文字、数字或符号等均应笔画清晰,字体端正,排列整齐,语句完整(如道路名称),标点符号应清楚正确。

1。

2 比例1。

21 绘图所用的比例,应根据图样的用途与被绘对象的复杂程度,从下表中选用,并应优先选用表中的常用比例。

常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001。

22 常用图纸如下,同一张图纸中,不宜出现三种以上的比例。

1。

23 比例宜写在图名的右侧,字的基准线应取平,字体均为华文细黑(宽高比为0.7),图文名字字高5mm,比例字高为3mm.如下图(或详制图模板):1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准,以A1、A2图纸为主;A4图框主要用于目录。

A4文件用于变更、修改、联系函等。

1。

32 图纸出图需要外挂“-————-—--—有限公司”出图章的,采用该公司的图框;图纸出图盖本公司出图章或不用出图章的,可用本公司图框。

1。

33 A4文件的文件号按顺序命名,如001。

1。

34 加长图框尺寸详见下表:幅面尺寸长边尺寸(mm) 长边加长后尺寸(mm)A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注:有特殊要求的图纸,可采用841mm×891mm与1189mm×1261mm1.35 一个专业所用的图纸,不宜多于两种幅面(目录及表格所用A4幅面除外)。

景观方案初步设计施工图制图规范及深度

景观方案初步设计施工图制图规范及深度

景观工程设计文件编制深度规定目录景观工程设计文件编制深度规定 (1)目录 (1)一、总则 (3)二、方案设计 (3)二、方案设计 (3)2.1 方案设计文件包括内容 (3)2.2 设计说明 (3)2.2.1 设计依据及基础资料 (3)2.2.2 场地概述 (4)2.2.3 总平面设计 (4)2.3设计图纸 (4)2.3.1 场地现状图 (4)2.3.2 总平面图 (5)2.3.3 功能分区图 (5)2.3.4 种植设计总平面 (5)2.3.5主要景点放大平面图 (5)2.3.6主要景点的立面剖面图或效果图 (5)2.3.7景观建筑构筑物方案设计。

(5)2.3.8 景观标识小品设施及灯具设计 (5)2.3.7设备管网与场地外线衔接的必要文字说明或示意图。

(5)三、初步设计 (6)3.1 一般要求 (6)3.1.1 初步设计文件包括内容 (6)3.1.2 初步设计文件编制程序 (6)3.2 设计总说明 (6)3.2.1 园林景观专业 (6)3.2.2 给水排水专业 (8)3.2.3 电气专业 (9)3.3 设计图纸 (9)3.3.1 园林景观专业 (9)1、总平面图 (9)2、总分区索引图 (10)3、总平面放线设计图 (10)4、竖向布置图 (10)5、总平面铺装索引图 (10)6、水系放线图 (10)7、道路放线图 (11)8、分区平面图及索引图 (11)9、分区放线平面图 (11)10、分区竖向设计图 (11)11、铺装设计图 (11)12、种植平面图 (12)13、水景设计图 (12)14、园林景观建筑、小品设计图 (12)3.3.2 给水排水专业 (12)3.3.3 电气专业 (13)3.3.4 图纸增减 (13)四、施工图设计 (13)4.1一般规定 (13)4.1.1 施工设计文件需要满足的要求 (13)4.1.2 总封面应标明以下内容 (13)4.2 园林景观专业 (13)4.2.1施工图阶段景观专业设计文件包括内容 (13)4.2.2施工设计文件顺序 (14)4.2.3图纸目录 (14)4.2.4施工图设计说明 (14)4.2.5.园林专业图纸内容 (15)1、总平面图 (15)2、总平面分区索引图 (15)3、总平面放线设计图 (16)4、总平面竖向布置图 (16)5、总平面铺装索引图 (16)6、种植设计图 (16)7、水系放线图 (17)8、道路放线图 (17)9、分区平面图及索引图 (17)9、分区放线平面图 (18)10、分区竖向设计图 (18)11、铺装详图 (18)12、景观节点详图 (18)13、其它详图 (19)(一)、水景详图 (19)(二)、铺装详图 (19)(三)、景观建筑、小品详图 (19)4.2.6 图纸增减 (20)4.3 结构专业 (20)4.4 给水排水专业 (20)4.5 电气专业 (21)一、总则1.0.1 为了加强对园林景观设计文件的编制、管理,保证各设计阶段设计文件的完整性,参照建设部颁发实施的《建筑工程设计文件编制深度规定》内容要求,编制建筑场地园林景观设计深度规定,以保证设计质量。

特别详细的居住小区环境景观cad施工平面布置图

特别详细的居住小区环境景观cad施工平面布置图
2005.71:150图 例项目名称图纸名称图号日期审定审核校对比 例绘 图规划设计人专业负责人项目负责人景观设计总平面图 \H0.75x北}原 有 建 筑}总平面图2005.71:150图 例项目名称图纸名称图号日期审定审核校对比 例绘 图规划设计人专业负责人项目负责人北}总平面网格定位图园施-1园施-3景观设计总平面网格定位图 \H0.75x2005.71:150图 例项目名称图纸名称图号日期审定审核校对比 例绘 图规划设计人专业负责人项目负责人北}种植平面图园施-53丝兰4紫叶小檗1油松2红枫2红枫(球)6法桐5小叶黄杨(球)景观设计种植平面图 \H0.75x3序号规 格图例名 称数 量植 物 名 录}211油松H:2.0-2.5m1}紫叶小檗3直径:0.8-1.0m4}(球)98小叶黄杨红枫\H1.003x2丝兰 }3H:0.6-0.8m}5法桐 \P}d:7-8cm 613(球)北斗晒台香逸亭町步道休闲坐椅漫步道北斗晒台香逸亭町步道休闲坐椅漫步道北斗晒台香逸亭町步道休闲坐椅漫步道备注:D为冠径、单位:md为胸径、单位:cmH为高度、单位:m2005.71:150图 例项目名称图纸名称图号日期审定审核校对比 例绘 图规划设计人专业负责人项目负责人北}种植网格定位图园施-63丝兰4紫叶小檗1油松2元宝枫2元宝枫(球)6法桐5小叶黄杨(球)景观设计种植网格定位图 \H0.75x3序号规 格图例名 称数 量植 物 名 录}211油松H:2.0-2.5m1}紫叶小檗3直径:0.8-1.0m4}(球)98小叶黄杨红枫\H1.003x2丝兰 }3H:0.6-0.8m}5法桐 \P}d:7-8cm 613(球)北斗晒台香逸亭町步道休闲坐椅漫步道备注:D为冠径、单位:md为胸径、单位:cmH为高度、单位:mB000B020B010A050A040A030A020A010A000B030B020B010

建筑施工图-总平面

建筑施工图-总平面
该工业园区的总平面图设计充分考虑了生产流程需求,合理 规划了生产线、仓库、办公等区域。同时,注重环保建设, 合理规划绿地、污水处理等设施。此外,该设计还充分考虑 了可持续发展,为未来发展预留空间。
THANKS
感谢观看
建筑施工图-总平面
目 录
• 总平面图概述 • 总平面图的绘制方法 • 总平面图的解读 • 总平面图的应用 • 总平面图的案例分析
01
总平面图概述
总平面图的定义
总结词
总平面图是表示建筑物、构筑物、道路、绿化等在水平面上的投影图,是建筑 施工图的重要组成部分。
详细描述
总平面图通过投影的方式,将建筑物、构筑物、道路、绿化等元素在水平面上 的投影进行绘制,用于表示这些元素在平面上的相对位置和尺寸。它是建筑施 工图中的基础图纸,为施工提供重要的参考依据。
解读总平面图的方法
熟悉图例符号
了解总平面图中使用的图例符 号,包括建筑物、道路、绿化
、设施等符号的含义。
掌握比例尺
了解总平面图的比例尺,有助 于正确理解图中的尺寸和实际 尺寸的对应关系。
分析空间关系
分析建筑物之间的空间关系, 如间距、朝向、高程等,有助 于了解项目的整体布局和功能 分区。
结合其他图纸
绘制道路和绿化
根据设计要求,绘制 道路和绿化,包括人 行道、车行道、绿化 带等。
标注文字和尺寸
标注必要的文字说明 和尺寸标注,包括建 筑名称、用途、楼层 高度等。
建筑施工图-总平面
单击此处添加内容,文字是您思想的提 炼单击此处添加内容,文字是您思想的 提炼单击此处添加内容,文字是您思想 的提炼单击此处添加内容,文字是您思 想的提炼单击此处添加内容,文字是您 思想的提炼单击此处添加内容,文字是 您思想的提炼单击此处添加内容文字是 您思想的提炼单击此处添加内容此处添 加内容,文字是您思想的提炼单击此处

景观施工图设计规范

景观施工图设计规范

一、总则1、工作目标1.1规范化——有效提高设计的工作质量;1.2标准化——提高设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是依据建筑CAD制图的统一规则,适用于我公司建筑工程和景观工程及相关领域中的CAD制图。

3、工作风格本标准为形成公司CAD绘图表达的风格的统一,不提倡个人绘图表达风格。

CAD制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制:封面图纸目录景观专业:景观设计说明;总图;竖向图;放线图;索引图;分区图;节电详图;铺装详图。

建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;[wiki]剖[/wiki]面图;楼梯;部分平面;建筑详图;门窗表;门窗图。

结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。

电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。

暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。

绿化专业:绿化设计说明;苗木材料表;总图;[wiki]乔木[/wiki]种植图;[wiki]灌木[/wiki]种植图;地被种植图;3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。

建筑施工图-总平面

建筑施工图-总平面

场地规划
根据规划方案,绘制出场 地布局、绿化带、广场等。
建筑物规划
根据规划方案,绘制出建 筑物位置、高度、层数等。
标注文字与尺寸
文字标注
在图纸上标注必要的文字说明,如建筑名称、道路名称、地 物名称等。
尺寸标注
对图纸上的各个要素进行准确的尺寸标注,以便于施工时进 行定位和放线。
绘制指北针和图例
指北针
总平面图的内容与作用
内容
主要包括建筑物、构筑物的平面形状和尺寸,地形、地貌,道路、管线,绿化 等。
作用
总平面图是进行建筑工程设计和施工的重要依据,它能够指导施工,帮助施工 人员了解工程概况,解决施工中的问题,同时也是工程管理和规划的重要资料。
总平面图的绘制要求
01
02
03
04
比例尺
总平面图的绘制比例尺一般为 1:500, 1:1000或1:2000,根据 实际情况选择合适的比例尺。
详细描述
住宅小区总平面图案例通常包括建筑物的平面布置、楼层高度、建筑风格等信息,同时还会标注出小 区内的道路交通、停车位、绿化景观等元素。此外,该案例还会展示出小区的规划设计理念,如人车 分流、绿色生态等。
商业中心总平面图案例
总结词
商业中心总平面图案例展示了商业中心的整体布局和规划,包括商铺、餐饮、娱乐等设施的分布、人流和物流的 组织等。
04 总平面图的审批与修改
总平面图的审批流程
初步审查
审查总平面图是否符合规划部门 的要求和规范,包括建筑物的位
置、尺寸、高度、间距等。
详细审查
对总平面图的细节进行审查,包 括消防通道、绿化带、停车位等, 以确保符合安全、环保和功能性
的要求。
审批意见

园林景观设计施工图绘制标准

园林景观设计施工图绘制标准

园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1.1 图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类,如5#蓝色为0.70;1#红色为0.55;4#青色为0.35;3#绿色(植物)和6#品红(文字、指引线、标注、标高)为0.15;8#灰色为0.10;其余线宽根据各专业设计图纸的要求。

1.13图线不得与文字、数字或符号重叠、混淆。

不可避免时,应首先保证文字等的清晰。

1.14 图例上所需书写的文字、数字或符号等均应笔画清晰,字体端正,排列整齐,语句完整(如道路名称),标点符号应清楚正确。

1.2 比例1.21 绘图所用的比例,应根据图样的用途与被绘对象的复杂程度,从下表中选用,并应优先选用表中的常用比例。

常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22 常用图纸如下,同一张图纸中,不宜出现三种以上的比例。

1.23 比例宜写在图名的右侧,字的基准线应取平,字体均为华文细黑(宽高比为0.7),图文名字字高5mm,比例字高为3mm。

如下图(或详制图模板):1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准,以A1、A2图纸为主;A4图框主要用于目录。

A4文件用于变更、修改、联系函等。

1.32 图纸出图需要外挂“----------有限公司”出图章的,采用该公司的图框;图纸出图盖本公司出图章或不用出图章的,可用本公司图框。

1.33 A4文件的文件号按顺序命名,如001。

1.34 加长图框尺寸详见下表:幅面尺寸长边尺寸(mm) 长边加长后尺寸(mm)A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注:有特殊要求的图纸,可采用841mm×891mm 与1189mm×1261mm1.35 一个专业所用的图纸,不宜多于两种幅面(目录及表格所用A4幅面除外)。

【CAD图纸】郊野公园景观设计全套施工图ys-01总平面(精美图例)

【CAD图纸】郊野公园景观设计全套施工图ys-01总平面(精美图例)
4%下5.7011.4011.5112.4812.11值班室小石球埋地灯办公楼人民广场人行通道11.5011.4011.4512.63深圳中学运动场11.5312.1212.5312.5212.5412.5512.5412.5012.5012.4812.4511.4111.9212.3612.5212.5212.4912.5212.6712.5512.6312.4812.4812.1111.8012.0612.5911.9312.4712.5912.262.972.953.103.193.163.343.355.395.385.365.415.345.465.575.655.665.695.685.596.355.625.505.515.495.515.475.645.745.705.715.695.615.835.645.4311.3911.388.6911.285.816.106.316.877.537.967.536.286.386.236.2011.3011.136.596.716.166.156.587.057.087.138.328.338.388.429.1911.8711.1611.1811.3511.238.318.27砖水地温室水泥砼5.655.775.685.436.046.308.989.018.988.725.775.425.355.345.224.854.975.045.247.9111.2111.3211.3211.319.499.469.4211.2311.8211.4011.2911.4610.9211.7311.3911.3611.4011.4810.9710.8610.7610.8210.8710.7811.1111.2411.2711.7511.4711.5011.119.75砼砼砼水泥水泥砾石砼6深圳市建筑工程公司沥水泥地砖地砖大理石停车场地砖水泥地砖8.388.138.016.786.586.236.966.166.246.28水磨石5.577RII-814砖水泥6.856.2411.05公园苗圃园苗圃水泥地砖深圳中学运动场1.001.05水泥2002.05.313.427.3512.4912.0811.79X=20500.000Y=121100.000花池11.356.23总平面图x=20458.263y=121128.851x=20458.263y=121128.851x=20448.301y=121128.001x=20461.600y=121017.000x=20469.910y=121031.651景观灯柱721205368130025716372R2000178728006372820183185°29805R118901540011.358.693%停车位(10辆)2602511.50变坡线原有小叶榕米兰细叶春羽月季加勒利海枣(高5M)大叶紫薇桂花凤凰木矮扶桑满地黄金嵌草(停车位)2233桂花(大型)11879分界线处的处理花池绿地绿地绿地55009006404225321772500030003000300020093942R8000R10000R2200R2000R10200R5750R35001000013005500165010000嵌草(停车位)60厚800x400凿面白麻花岗岩60厚500x800凿面白麻花岗岩60厚800x400凿面白麻花岗岩60厚500x800凿面白麻花岗岩30厚300x300烧面西丽红花岗岩(330X450)不锈钢雨水蓖子定做不花岗岩风水球(330X450)不锈钢雨水蓖子60厚800x400凿面白麻花岗岩60厚500x800凿面白麻花岗岩60厚800x400凿面白麻花岗岩原路面铺装原铺装YS-12

《园林景观施工图》课程设计图纸一览表(2020)

《园林景观施工图》课程设计图纸一览表(2020)

在总平面上布设网格及编号
线型同上,有网格尺寸和网格 1:200~500 定位(X,Y坐标),不绘植物。
格子2+20M
所有硬质地面、所有材料图例及文字标注,含 原有地形图
1:200~500
线型同上,有材料的详细文字 标注,不绘植物
总平面的主要控制点标高,土堆等高线,含原 有地形图
1:200~500
线型同上,坐标、高程、坡度 、坡向、路宽等的数据齐全, 不绘植物,道路断面
15 可以整合
灌木种植平面
16
12
100
种植施工图 (绿施) 乔木种植平面
16
13
种植立面图
16
14
种植详图(树穴大样) 任何一个图样,都要求尽量交待清楚“8定”,包括总平面乃至一个小构件
,对所有的图重新调整改造,编绘出规范的园林景观施工图,缺图框和标题栏会扣除一
园林施工图作业的图纸一览表 主要内容或要点备注
含网格及苗木统计表等
1:200~500 可与灌木种植图合并
含网格及苗木统计表等 含标注及苗木统计表等,树冠大小接近比例
与原有植物区别开(线的深浅 1:200~500 粗细等不同),也可用彩色CAD
图 与原有植物区别开(线的深浅 1:200~500 粗细等不同),也可用彩色CAD 图
含地形或景观节点剖面
3
CAD
全绘
3
CAD
全绘
3
CAD+手绘植 物+PS
个别
3
CAD
3
CAD
深化现有 图
3
CAD
勒脚
3
CAD
2
CAD
3
CAD抄绘 1个大样
3
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

总平面施工图设计一、总平面图定义:总平面图是在该区域内所有设计工程项目建设完成后,从空中向下看所能看到的所有物体、山水、地形、植物等的平面投影图。

它反映该区域内所有原有和新建项目的全部概貌。

包括:1、所有的建、构筑物、地下建筑物用虚线表示。

2、道路系统,包括广场、车道、人行道、园路、消防车道(有植草砖的用虚线)等。

3、水系、湖、塘、池、溪、水景等,名称。

4、地形、地貌:山、石、坡地、等高线高程5、地被植物名称及布置。

6、照明及装饰灯具、水景布置位置、喷灌设施等、7、地下管线系统(建筑总图有,园建因为只有水电管道比较简单所以省去)8、指北针(或风玫瑰图)、比例尺。

9、用地红线、地下室边线等界线。

所有这些都要在总图上表示出来,为了能看清楚和供不同的使用者应用,总图分了很多专业:园建、水、电、绿化、管线综合等,各专业只设计自己相关的部分,用相应的制图符号和图形表现在各种功能建构筑物的形状、大小、特征和可使用性能。

园建专业的总平面图则应清楚的表示本区域内所设计的所有建筑工程项目的位置、尺寸大小、与其他物体的相互关系,包括有平面的也有竖向的关系。

二、总平面施工图的设计依据:ﻫ1、扩初或初步设计图纸和文件。

2、国家有关总平面图设计规范要求等。

三、总平面施工图的作用:1、是了解本工程项目概貌的主要图纸。

2、是本工程施工放线的主要依据。

3、是配合施工详图进行施工的主要依据。

4、是做施工预算的主要依据。

5、是竣工验收的主要依据。

可见施工总平面图是相当重要的,并且是关系全局的,它的好坏直接影响到本工程项目的整体设计质量。

四、总平面施工图的设计:1、收集有关资料:扩初设计或初步设计资料、图纸、文件。

2、阅读有关资料:1)、了解建设用地范围的总体概貌:面积大小、方位、地形、特征、高差、道路、水系气候等有关情况;2)、了解设计的所有景观、景点包括建构筑物的位置,体量及与地形的关系;3)、了解它们之间的关系:平面和竖向;4)、了解各种建筑物材料的运用,特点包括色彩、质感等;5)、注意发现相关资料中的矛盾,错误和不合理之处,把问题消化在施工图成图之前,避免返工和重复劳动,尽可能多提问题,解决问题。

6)、阅读重点景观线、道路线、水系线三线(或称三带)为主,绝大多数设计项目均围绕三线(三带)设置。

3、总平面施工图设计比例尺的选择:在扩初总平面设计图的基础上各专业按本专业的需要,选择适当的比例,用相应的规范图例符号进行设计。

如果比例尺1:500或更小,则一般无法清楚表达所要设计的全部项目,为能较清楚交待所有设计的工程项目平面尺寸和竖向关系,则必须放大。

即将原图分区用更大的比例尺1:200或1:250;这两种比例尺在设计中基本能对本区域内设计工程项目表达清楚,但个别较密集的地方还应进一步索引放大,或叫局部放大,对地形、地物简单的总平面图则可用1:300的比例,局部平面图可用1:50-1:100详图则一般用1:15-20,少数用1:5或更大。

4、哪些工程项目应索引放大详细表述?景亭、雕塑、廊架、水景、花池、树池、挡墙、台阶、广场、平台、栈桥、小桥、景墙、景柱、灯柱、岗亭、大门、围墙、排水沟等,这些建构筑物一般要放大即1:10-1:30或1:50才能表达清楚,以能交待清楚细部尺寸和施工做法为原则!5、总平面图应怎样分区?1)如果扩初(或初步设计)提供的总平面图是1:500则分成1:250两张即可;2)如果扩初(或初步设计)提供的总平面图是1:300或1:400则根据需要,如能表达清楚则不用再分区;如图纸内容太多显得拥挤,则需要分区,分两区即可。

3)如果扩初(或初步设计)提供的总平面图是1:200、1:250或对简单的总平面图可用1:300。

1:200-1:300的总平面图可不分区直接使用,只须对个别的地方加注索引放大。

4)作为总平面图制图的要求,图纸方位遵循上北下南左西右东规则。

所表示的地块应与图面方向要求大体一致,上北下南左右偏转应小于45°,但不允许倒转过来;指北针或风玫瑰图通常放右上角,全套图纸应位置、大小、形式一致。

总图类图需要指北针,其他图不用。

5)根据场地具体情况,图面可以横向也可以竖向;根据现场场地的需要选择。

6)分区编号可以采用A、B、C、D……序列,也可以Ⅰ、Ⅱ、Ⅲ、Ⅳ……序列根据场地实际情况决定,一个工程中前后应一致。

7)分区的衔接,覆盖1cm即可,但要注意,靠图框边的标注应往图内靠,使标注和说明完整,不要跨分区标注,不要搭接太宽,减小了图纸的有效使用幅面,造成浪费。

8)对小比例尺大范围的总平面图,可直接先分区,后按先后次序分区出图。

各分区应互相搭接,各分区拼接后要能完整表达本区域的整体面貌。

6、园建总平面图的设计:所谓设计其实是在平面图上表达要设计的所有建、构筑物、道路、水系地形地物的平面尺寸和相互关系。

包括:坐标、直线尺寸、角度、弧度、高差关系和面层的铺装材料。

总平面图一般分几张图表示:平面坐标定位图、方格网定位图、铺装设计平面图和详图索引图、竖向设计图、灯具、家具、小品布置图等。

园建总平面设计图:包括尺寸定位图(包括坐标)、方格网定位平面图(根据需要出)、铺装设计平面图(索引平面图)、竖向设计平面图图、灯具、家具、小品布置平面图(如由需要)7、园建总平面图排列顺序:1)平面尺寸定位坐标图(包括坐标)。

2)方格网定位平面图(根据需要出)。

3)铺装设计平面图及索引平面图。

4)竖向设计平面图。

5)灯具、家具、小品布置平面图。

这些图虽表达的内容不同,但应同一比例、同一大小、同一方向。

1)平面尺寸(坐标)定位图①什么地方应标坐标?重要的控制点、坐标推算点、重要水准点(高程点)、建筑坐标起点、重要建筑物、构筑的中心或角点、圆心点、道路交叉点等。

②凡是等分线段:当线段为直线则标直线距离,若为弧线则标圆心角或弧长。

③凡是标准圆弧的则标圆心坐标、半径、圆心角或弧长,满足在图上能准确定位的要求。

④对主要道路标注应连续不断,主要建构筑物是直线的应延续不断,从起点到终点或交界点,一一标注清楚。

⑤对标准圆弧的水系、园路,也应连续不断标注。

如果自由曲线则不标注,而用方格网;以自由曲线为主的水岸、步道微地形亦应以方格网定位为主。

⑥圆弧标注:一般标中心线弧长和半径,也可以标内外半径和弧长,看具体情况而定。

半径的箭头指向:小圆从外指向圆心,大圆从圆心指向圆弧。

⑦道路:中心线半径加弧长和路宽可将弧线道路表示清楚。

铺地或花池内半径加圆心角和铺装宽度即可表示清楚。

⑧当圆心落在水中,房屋内或半径很远,对大半径曲线只能用方格网定位,小半径曲线则必须注圆心坐标,半径圆心角或弧长。

圆弧与圆弧、圆弧与直线相接,相接的交点应指明:坐标、尺寸、半径或圆心角等。

⑨现甲方提供的总平面图多为建筑底层平面图,因此我们设计的岗亭、景亭、钟楼廊架、建构筑物等应在总平面图上表示底层平面,也即地面及铺装平面,而不是屋顶平面。

屋顶平面应另外出图,屋顶平面往往比底层平面尺寸大些。

⑩建筑物常以底层平面轴线标注相关尺寸联系,当有索引图时,则总图可标建筑平面总尺寸。

凡有索引详图的在总图亦上只标总尺寸。

⑾详图若有剖切符号应标在详图的平面图上。

大多数建构筑物都应画详图以表达清楚,只有少数几种我们有统一标准做法的常用道路、台阶可不画详图。

⑿园建平面定位图中应标明景观、景点和建构筑物名称、主要的景观点、景物还应标注标高(带控制性的景点)。

⒀景点、景物名称在其他总平面类图纸中都不能省,在铺装、竖向、绿化、、给排水、电气等都要标明清楚。

⒁景点、景物取名字要根据楼盘的特点、地域特点、地形、地貌特点以及相关传说,典故等带有艺术特性,听起来有点诗情画意,让人觉得韵味无穷。

⒂很多构筑物,如围墙、道路铺装等最好等距分格,相同段只标总尺寸,前后不等段应标细部尺寸。

⒃注意与索引详图坐标、尺寸、有关说明的一致性与统一性。

2)铺装平面图①标注图内所设计的建构筑物平面(即面层)铺装材料(包括:厚度、尺寸、质地、材料名称等)。

②有索引的地方只标主要的,详图中可标注齐全,不能漏标。

相同的可以省略不标,但相隔太远时应当首尾各标注一次。

③标注方法:分组就近标注,用45°斜线引出标在左右或上下空白处,注意图面的均衡。

疏密得当并避开图线深的地方重叠标注。

④设计图面应突出我们自己设计的图形,淡化原有构筑物的图形。

⑤相同功能的道路、广场等铺地材料,厚度尽可能一致,不要一部分厚,一部分薄,收边除外。

⑥铺装分格应尽量大块,方显大气;不要太小,以免小气。

⑦材料色彩不要变换太快,太花哨,当然儿童活动场地除外,个别图案镶嵌除外。

⑧铺地材料薄一些,步级台阶面层厚一些。

压顶厚一些,贴挂墙面薄一些。

⑨铺地尺寸不宜太大,特别是走车道。

墙面和室内尺寸可大一些。

⑩道路、广场、材料不能太光滑,也不能太粗糙。

光滑易摔跤,太粗糙藏污纳垢,穿高跟鞋的女士走起来不方便。

3) 竖向设计平面图主要表示建构筑物的高低位置关系,即竖向高差关系也即标高数据,显示场地的排水坡向、坡度、道路的坡向、坡度、坡长等;水面、水底标高、排水沟、截水沟、排水盲沟、暗沟、雨水口的设置位置等。

①表示水系统的流向情况。

②地形、地貌、微地形场地设置及等高线高程等。

③注意道路的坡度,坡长应符合道路设计规范。

④车道坡度不能频繁变化,一般变坡应有几十米至上百米或更长的延续距离,不能几米就变换坡度,地下车库出入口除外。

⑤道路宽大于6M时,道路横坡排水一般双向排水,两侧设雨水沟。

人行道单坡向车道排水,园路有纵坡时还要有横坡,使雨水排向路侧绿地,绿地可设排水沟或雨水口,水流面积大时设沟,面积小时设雨水口。

一个雨水口的汇水面积在200㎡左右。

⑥、等高线标注,小数点应落在等高线上,标注数据垂直于等高线向山顶方向,成组标注。

⑦、水溪设计,坡降不能太大,一般0.5-3.0%,水深一般小于300。

池、湖水深应能放养鱼类,即水深800以上,但靠岸边2m以内应小于500mm可不设栏杆。

水上汀步周边水深应小于400mm。

有水无鱼是一种遗憾,所以只要有一定大小面积的水面都应尽可能有部分水深超过800、以放养供鱼类观赏。

当水深较浅时,应使水循环流动,以防水体腐败变质。

4)方格网定位平面图:若场地内有自由曲线的道路、水岸和微地形,则应设方格网定位平面图。

方格网的坐标取始点(原点)应设在场地内已确定的明显物的中心点、角点。

最好是矩形建筑物的角点,方向横平竖直放线容易。

用简单的工具即可画出方格网。

方便施工。

方格网原点为A0、B0,水平方向为B,左负右正,竖直方向为A,上正下负,与地理坐标竖向为X、横向为Y一致。

方格网一般为2m一小格、10m一大格,标注只标大格、小方格网用细实线、大方格网稍粗实线,注意方格线不要太粗,不要盖过设计的建筑构筑物的线条。

相关文档
最新文档
