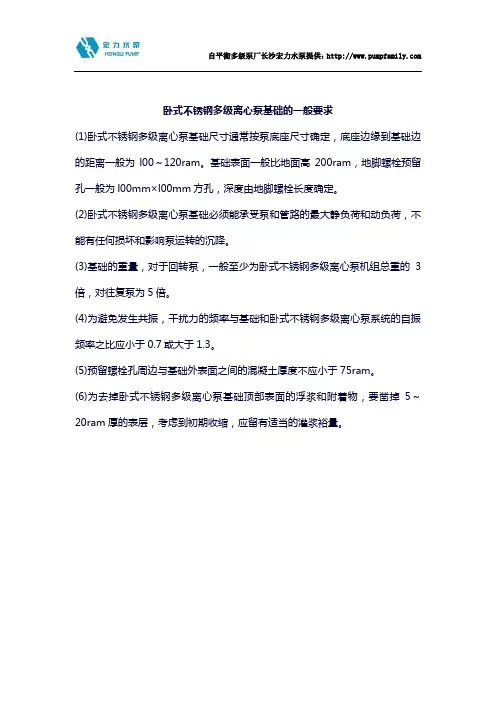

卧式不锈钢多级离心泵基础的一般要求

卧式不锈钢多级离心泵基础的一般要求

自平衡多级泵厂长沙宏力水泵提供:
卧式不锈钢多级离心泵基础的一般要求
(1)卧式不锈钢多级离心泵基础尺寸通常按泵底座尺寸确定,底座边缘到基础边的距离一般为l00~120ram。

基础表面一般比地面高200ram,地脚螺栓预留孔一般为l00mm×l00mm方孔,深度由地脚螺栓长度确定。

(2)卧式不锈钢多级离心泵基础必须能承受泵和管路的最大静负荷和动负荷,不能有任何损坏和影响泵运转的沉降。

(3)基础的重量,对于回转泵,一般至少为卧式不锈钢多级离心泵机组总重的3倍,对往复泵为5倍。

(4)为避免发生共振,干扰力的频率与基础和卧式不锈钢多级离心泵系统的自振频率之比应小于0.7或大于1.3。

(5)预留螺栓孔周边与基础外表面之间的混凝土厚度不应小于75ram。

(6)为去掉卧式不锈钢多级离心泵基础顶部表面的浮浆和附着物,要凿掉5~20ram厚的表层,考虑到初期收缩,应留有适当的灌浆裕量。
