干电池升压芯片,稳压 3.3V,5V 输出电流测试
干电池升压IC
1，干电池升压IC 升压输出3V,3,3V,5V等3V-5V可调2，单节锂电池升压IC 升压输出4.2V-15V可调3，单节锂电池充电IC 输入4.5V-20V，充电电流3MA-3000mA 4，单节锂电池保护IC 保护板5，双节锂电池升压IC 升压输出6V-20V6，双节锂电池充电IC 输入4.5V-20V，充电电流2000mA7，双节锂电池降压IC 降压输出1V-6V可调8，双节锂电池保护IC 保护板9，三节锂电池升压IC 升压13-30V10，三节锂电池充电IC 输入4.5V-20V，充电电流2000Ma11，三节锂电池降压IC 降压输出1.2V-9V12，三节锂电池保护IC 保护板1，干电池升压IC：PW5100 是一款低静态电流、高效率、PFM 模式控制的同步升压变换器。
PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供3.0V~5.0V 的稳定的低噪声输出电压。
芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。
产品特点➢最大效率可达：95％最高工作频率：1.2MHz宽输入电压范围：0.7V～5.0V输入静态电流：10uA➢输出电压固定可选：3.0V，3.3V，5.0V输出电压精度：±2.5%低纹波,低噪声：±10mV@Io=50mA➢输入开关电流： 1.5A6-1，PL7501C，输入5V，升压给两节锂电池充电，1A最大；6-2，PW4203，输入9V-20V，降压给两节锂电池充电，2A最大。
7两节锂电池输出电路7-1，PW2312，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大1A7-2，PW2162，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大2A7-3，PW2163，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大3A7-4，PW2205，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大5A7-5，PW6218，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大18V 7-6，PW6206，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大40V 7-7，PW5328B，两节锂电池升压到9V,12V,15V等，输出功率8W左右7-8，PW5600，两节锂电池升压到9V,12V,15V，输出电流2-3A8，三节锂电池保护电路8-1，S-82548-2，CW12339，三节锂电池充电电路9-1，PW4053，输入5V，升压给三节锂电池充电，最大1.2A；9-2，PW4203，输入15V-20V，降压给三节锂电池充电，最大2A。
5V降压转3.3V3A电流芯片规格书PW2053
一般说明PW2053是一种高效单片同步降压调节器，使用恒定的频率，电流模式架构。
该设备有可调版本。
供电电流在空载情况下，<40uA停机。
2.5V至5.5V输入电压范围使PW2053非常适合单锂离子电池供电的应用。
100%占空比低压差操作，延长便携式系统的电池寿命.PWM/PFM模式操作为噪声敏感应用提供非常低的输出纹波电压。
开关频率为内部设置为1.2MHz，允许使用小型表面贴装电感器和电容器。
低输出电压很容易支持0.6V反馈参考电压。
PW2053采用薄型（1毫米）5针薄型SOT封装，提供可调版本。
特征⚫效率高达96%⚫ 2.5V至5.5V输入电压范围⚫ 1.2MHz恒频运行⚫高达3000MA电流输出⚫不需要肖特基二极管⚫低负载下高效率的PFM模式⚫过热保护⚫低静态电流：40uA ⚫短路保护⚫涌流限制和软启动⚫100%占空比⚫SOT23-5包应用⚫移动电话和智能手机⚫无线和DSL调制解调器、PDA ⚫便携式仪器⚫数码相机和摄像机⚫PC卡典型应用电路引脚分配/说明PCB布局建议PCB版图设计对于实现稳定运行非常重要。
强烈建议复制EVBMAX佳性能布局。
如果需要更改，请遵循这些指南以供参考。
1.保持开关电流路径短，并使输入电容形成的回路面积MAX小，高边MOSFET和低边MOSFET。
2.旁路陶瓷电容器建议靠近Vin引脚。
3.确保所有反馈连接都是短而直接的。
放置反馈电阻和补偿元件尽可能靠近芯片。
4.远离敏感模拟区域，如FB。
5.将VIN，LX，尤其是GND分别连接到一个大的铜片区域以冷却芯片提高热性能和长期可靠性。
电气特性(V IN=V CE=3.6V, TA = 25°C, 除非另有说明.)功能描述内部调节器PW2053是一种电流模式降压DC/DC转换器，可提供优良的瞬态响应没有额外的外部补偿组件。
此设备包含内部低电阻，高压功率MOSFET，工作频率高1.2M/2.4MHz以确保紧凑，高效率的设计和优良的交直流性能。
锂电池升压芯片1.5—3.7升5v
MCC6288概述MCC6288系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。
MCC6288系列产品仅需要四个元器,就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～4 节普通电池应 用的场合。
电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。
MCC6288可提供SOT-23-3, SOT-23-5, SOT-89封装形式,SOT23-5封装内置EN使能端，可控制变换器的工作状态，可使它处于关断省电状态，功耗降至最小。
特性¾最高工作频率:300KHz¾输出电压:2.0V～5.0V（步进0.1V）¾低起动电压：0.8V(1mA)¾输出精度:优于±2.5%¾最高效率:87%¾输出电流：大于300mA（Vi=2.5V，Vo=3.3V）¾低纹波，低噪声应用范围1～3个干电池的电子设备,如：电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备PFM 升压 DC-DC变换器典型应用电路图MCC6288MCC6288方框图管脚定义封装型式和管脚号符号SOT-23-3SOT-23-5SOT-89说明LX 2 5 3 开关脚 VOUT 3 2 2 输出电压 EN - 1 - 使能端 GND 1 4 1 地 EXT3空最大额定参数值参数符号说明典型值单位Vmax 供给U OUT和V LX端的最大电压值 8 V 电压Vmin-max 在EN端的电压范围 -0.3-VOUT+0.3V 电流 ILXmax LX端最大电流 1000 mA Psot-23-3 SOT-23-3封装最大电流功耗 0.25 WPsot-23-5 SOT-23-5封装最大电源功耗 0.25 W 电源功耗Psot-89 SOT-89封装最大电源功耗 0.5 WTmin-max 工作温度范围 -20-85 o C 温度Tstorage 存储温度范围 -40-165 o C ESD VESD 人体静电耐压值 2000 V电气特性参数符号测试条件最小值典型值最大值单位输出电压精度 △VOUT -2.5 2.5 %最大输入电压VINMAX0.7 VOUT V起动电压VSTART ILOAD=1mA, VIN:0→2V 1.2V保持电压VHOLD ILOAD=1mA, VIN:2→0V 0.9 V最大振荡频率FMAX200 300 350 KHz振荡信号占空比DCOSC75 80 85 %效率η8488% 限流I LIMIT 6008001000mAVIN=1.8V VOUT=3.0V 11.8 uA无负载状态下输入电流IIN0VIN=1.8V VOUT=5.0V 7 uA待机（省电）状态输入电流IINQ No load, EN=“low” 1 uAEN “高”电压值 0.4*VOUT VEN “低”电压值0.2V EN “高” 输入电流0.1uA EN “低” 输入电流-0.1 uA应用指引MCC6288是一款BOOST 结构、电压型PFM控制模式的DC-DC转换电路。
PT1301-C_DC-DC升压芯片datasheet
性损坏，这些仅是应力极限，并不表示在此条件下芯片可正常工作。
PT1301 REV1.0 Dec 2005
第 2页
PT1301
电气特性参数
（VIN=1.5V，VDD＝3.3V，负载电流=0，TA =25℃，除非另有指定。）
符号
项目
测试条件
Min Typ Max
单位
VST 启动电压
IL = 1mA
--
PT1301 REV1.0 Dec 2005
第 1页
订货信息 电路框图
PT1301
最大额定值
符号
项目
极限值
单位
VDD 电源电压
-0.3~7.0V
V
VLX LX 管脚开关电压
-0.3~7.0V
V
VIO 其它 I/O 口电压
-0.3V to (VDD+0.3V)
IOUT LX 引脚输出电流 IEXT EXT 引脚驱动电流
PT1301 的启动电压可低于 1V，因此可满足单节干电池的应用。PT1301 内部含有 2A 功率开关，在锂 电池供电时最大输出电流可达 300mA，同时 PT1301 还提供用于驱动外部功率器件（NMOS 或 NPN）的驱 动端口，以便在应用需要更大负载电流时，扩展输出电流。500KHz 的开关频率可缩小外部元件的尺寸。输 出电压由两个外部电阻设定。14µA 的低静态电流，再加上高效率，可使电池使用更长时间。
mA
INO LOAD 无负载电流I(VIN)
VIN = 1.5V, VOUT = 3.3V
--
56
--
μA
V REF 反馈端参考电压
闭环, VDD = 3.3V
1.225 1.25 1.275

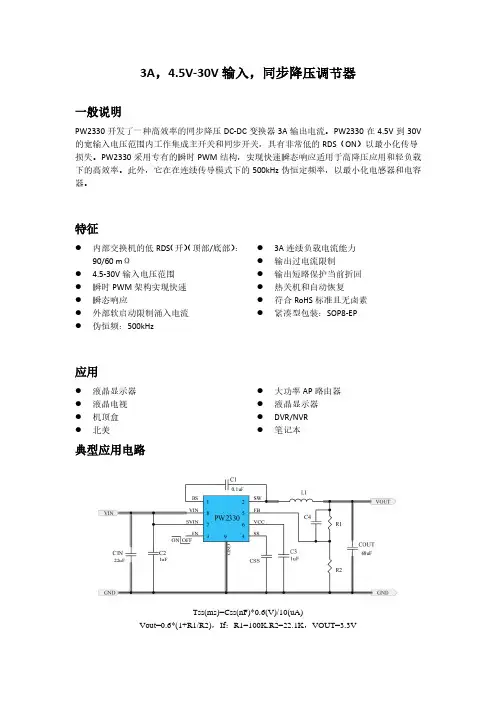

20V降压5V,3.3V的3A电源芯片和LDO规格书
选择输出电容器来处理输出纹波噪声要求。两种稳态选择此电容器时，必须考虑纹波和瞬态 要求。为了获得最佳性能，建议使用 X5R 或更高等级的陶瓷电容器大于 47uF 电容。
输出电感器 L：
在选择这个电感器时有几个考虑因素。 1. 选择电感以提供所需的纹波电流。建议选择纹波电流约为最大输出电流的 40%。电感计
应用
⚫ 液晶显示器 ⚫ 液晶电视 ⚫ 机顶盒 ⚫ 北美
典型应用电路
⚫ 大功率 AP 路由器 ⚫ 液晶显示器 ⚫ DVR/NVR ⚫ 笔记本
Tss(ms)=Css(nF)*0.6(V)/10(uA) Vout=0.6*(1+R1/R2)，If：R1=100K,R2=22.1K，VOUT=3.3V
DC-DC 降压芯片 PW2058 PW2051 PW2052 PW2053 PW2162 PW2163 PW2205 PW2312 PW2330 PW2431 PW2558 PW2608 PW2815 PW2906 PW2902 PW2153
3A，4.5V-30V 输入，同步降压调节器
一般说明
PW2330 开发了一种高效率的同步降压 DC-DC 变换器 3A 输出电流。PW2330 在 4.5V 到 30V 的宽输入电压范围内工作集成主开关和同步开关，具有非常低的 RDS（ON）以最小化传导 损失。PW2330 采用专有的瞬时 PWM 结构，实现快速瞬态响应适用于高降压应用和轻负载 下的高效率。此外，它在在连续传导模式下的 500kHz 伪恒定频率，以最小化电感器和电容 器。
特征
⚫ 内部交换机的低 RD（S 开） （顶部/底部）： 90/60 mΩ
⚫ 4.5-30V 输入电压范围 ⚫ 瞬时 PWM 架构实现快速 ⚫ 瞬态响应 ⚫ 外部软启动限制涌入电流 ⚫ 伪恒频：500kHz

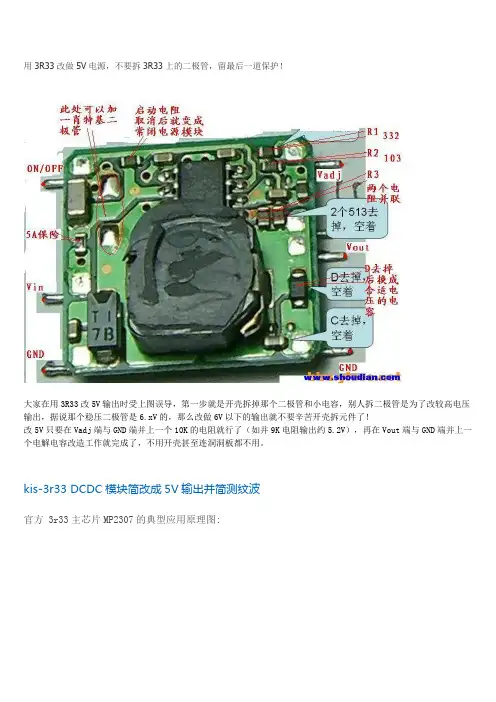

kis-3r33 DCDC模块简改成5V输出并简测纹波
用3R33改做5V电源，不要拆3R33上的二极管，留最后一道保护！
大家在用3R33改5V输出时受上图误导，第一步就是开壳拆掉那个二极管和小电容，别人拆二极管是为了改较高电压输出，据说那个稳压二极管是6.xV的，那么改做6V以下的输出就不要辛苦开壳拆元件了！
改5V只要在Vadj端与GND端并上一个10K的电阻就行了（如并9K电阻输出约5.2V），再在Vout端与GND端并上一个电解电容改造工作就完成了，不用开壳甚至连洞洞板都不用。
kis-3r33 DCDC模块简改成5V输出并简测纹波
官方 3r33主芯片MP2307的典型应用原理图:
右侧为原装未改的3r33模块
右侧为原装未改的3r33模块
左侧为修改为5V输出的3r33模块: 正面改动:
1.去掉输出端稳压二极管(耐压不足)
2.去掉输出端的滤波贴片电容(耐压不足)
3.焊接上一个16V 220uF的电解电容(滤波)
右侧为原装未改的3r33模块
左侧为修改为5V输出的3r33模块:
方面改动:
4. adj和GND之间焊接一个10K电阻
测试输出特性:
输入: 8V稳压源, 后续打算用两节锂离子电池串联后连接, 变成一个5V的移动电源
负载: 纯阻抗型负载, 10W 10欧姆水泥电阻并联
输出特性图:
分别在其空载, 10欧姆 5欧姆和3.33欧姆负载下测试纹波特性
因为数采的采样率仅为100KHz, 不及该模块的工作频率, 无法准确捕捉瞬态纹波图
所以只能定性的用1s累计波形来粗算其纹波电压, 实际中, 纹波电压跟所更换的电容容值和品质有很大关系.
此次测试下来, 纹波特性约为60~70mV.。
20V转12V转9V转5V转3.3V转3V芯片,3A电流和LDO
20V转12V转9V转5V转3.3V转3V芯片，DC-DC降压和LDO
20V转15V ，20V转12V，20V转9V，20V转5V，20V转3.3V，20V转3V，20V 转1.8V，20V转1.2V.
20V我们常常需要转3.3V或者5V输出稳压，例如给MCU供电等其他小电流应用时，我们常常选择LDO芯片，而且功耗也很低。
DC-DC符合100MA起以上电流时，的选择，LDO因为两个电压差太高，效率低的同时，温度及其高，不利于电路的稳定和工作。
注意20V输入时，在通电和接上电时，会产生输入尖峰电压，一般是0.5V倍-3倍左右，所以我们需要选择输入电压范围更宽的LDO或者DC-DC的同时，输入改用电解电容也能吸收尖峰电压，保护芯片不被过高电压击伤损坏。
在20V输入中，比较合适的LDO可以选择：PW6206，输出电压3V,3.3V,5V
输入电压最高40V，功耗也低4uA左右。
在20V输入中，比较合适的DC-DC可以选择：2A的PW2162，1.2A的PW2312和3A的
PW2330以及以上都最合适的。
PW2162是一颗DC-DC同步降压转换器芯片，输入电压范围4.5V-16V，最大负载电流2A，可调输出电压，频率600kHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。
PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。
PCB图适用于PW2162和PW2312案例：。
3.7V降压3.3V芯片,5V降压3.3V的升降压IC
3.7V降压3.3V，5V降压3.3V降压IC，3A降压芯片，降压芯片和LDO，高效率稳压芯片，低功耗LDO和DC芯片，稳压固定3.3V芯片，升降压3.3V芯片，芯片选型说明，3.7V降压3.3V，5V降压3.3V可选择：1升降压芯片，2单降压芯片，3LDO稳压芯片。
1，升降压芯片：3.7V电压一般都是锂电池多，锂电池的标称电压是3.7V，锂电池满电电压是达到4.2V，一般带保护板的话，最低放电电压是3V，所以锂电池的输入电压是3V-4.2V直接。
如何将3V-4.2V的电压稳压成固定3.3V呢？里面包含了升压3V降压3.3V和降压3.3V-4.2V 降压3.3V.1-1：PW5410B，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压。
PW5410是电荷升压芯片，外围仅3个电容，使用于200MA以下电流应用。
1-2：PW2228A和PW2224，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压，可以调节输出电压2.8V-5V的范围之间。
PW2228A是1.5A最大规格，PW2224是3A最大规格。
2单降压芯片5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。
5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。
如:PW2057,PW2051,WP2052,PW2053等等。
输入电压输出电压输出电流频率封装DC-DC降压产品PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EPPW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EPPW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EPPW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EPPW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EPPW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EPPW2153 8V～140V 5V～30V 4A 140KHZ SOP8。
3.3V稳压IC方案7033
Rev. 2.1012014-03-19• 低温度系数• 高输入电压范围 (高达 30V)• 静态电流：3µA • 输出电压精度：±3%• 内建迟滞电路• 封装类型：TO92, SOT89, SOT23和 SOT23-5应用领域• 电池检测器• 电平选择器• 电源故障检测器• 微计算机复位• 电池存储备份• 非易失性RAM 信号存储保护概述HT70xxA-1系列是一组采用CMOS 技术实现的三端低功耗电压检测器。
该系列中的电压检测器能检测固定的电压，范围从 2.2V 到 5.0V 。
电压检测器系列由高精度低功耗的标准电压源、比较器、迟滞电路以及输出驱动器组成。
采用 CMOS 技术制造，因而确保了低功率消耗。
尽管主要用作固定电压检测器，但这些 IC 可搭配外部元件用于指定的阈值电压的检测。
选型表注：“xx ” 代表检测电压。
Rev. 2.1022014-03-19方框图N 沟道开漏输出（常开，低有效）输出表格和曲线图..引脚图电源供应电压 ..............................V SS-0.3V ~ V SS+33V 输出电压 ....................................V SS-0.3V ~ V DD+0.3V 输出电流 ..............................................................50mA 功耗 ..................................................................200mW 储存温度范围 .................................................−50°C ~ 125°C 工作环境温度 .........................................−40°C ~ 85°C注：这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片在上述标示范围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯片的可靠性。
3.3v稳压芯片 大功率
3.3v稳压芯片大功率1.引言1.1 概述在现代电子设备中，稳定的电压供应是确保电路正常运行的关键因素之一。
3.3V稳压芯片作为一种常用的电源管理器件，被广泛应用于各种电子设备中。
它能够将不稳定的输入电压稳定地转换为稳定的3.3V输出电压，以满足电路对稳定电源的需求。
3.3V稳压芯片通过内部的反馈控制回路，将输入电压调整到目标电压并保持在一定范围内。
它具有高稳定性、高精度和高效率的特点，能够有效地提供稳定的3.3V电压给其他电路模块供电。
大功率是指芯片能够提供的最大输出功率。
3.3V稳压芯片的大功率特性对于一些功率要求较高的应用场景非常重要。
大功率意味着芯片能够提供更强大的输出电流，使得电子设备能够正常工作并满足功率需求。
本篇文章将主要介绍3.3V稳压芯片的工作原理、特点和应用领域，并重点探讨其在大功率应用中的优势和应用案例。
通过深入了解3.3V稳压芯片的相关知识，读者能够更好地理解其在电子设备中的重要性，并在实际应用中合理选用和使用3.3V稳压芯片，提高电路系统的可靠性和稳定性。
下一节将详细介绍3.3V稳压芯片的工作原理和结构，以便读者对其有一个更全面的认识。
1.2 文章结构本文主要分为引言、正文和结论三个部分。
引言部分首先概述了本文的主题——3.3V稳压芯片大功率的研究。
介绍了该领域的重要性及研究的意义。
接着对整篇文章的结构做了简要的说明，以便读者能够更好地理解文章的内容。
最后阐述了本研究的目的，即为了解3.3V稳压芯片在大功率下的性能表现。
正文部分将分为两个小节进行论述。
首先，在第2.1节中，我们将详细介绍3.3V稳压芯片的基本原理、工作方式以及其在电子设备中的应用。
我们将从芯片的结构、特点、主要功能等方面进行阐述，同时还将讨论其在实际应用中的一些关键性问题。
在第2.2节中，我们将探讨3.3V稳压芯片在大功率下的特性。
我们将研究其承受大功率时的可靠性、稳定性以及效果等方面。
同时会介绍一些相关的挑战和解决方案。
PT1301
（1）SOT-26
PT1301
符号
A A1 B b C D e H L
尺寸（单位：毫米）
最小值
最大值
03
0.250
0.559
2.591
2.997
2.692
3.099
0.838
1.041
0.080
0.254
0.300
0.610
尺寸（单位：英寸）
最小值
最大值
尺寸（单位：毫米）
最小值
最大值
1.400
1.600
0.460
0.520
2.400
2.600
0.406
0.533
4.250
0.800
4.400
4.600
1.700
1.400
1.600
0.380
0.430
尺寸（单位：英寸）
最小值
最大值
0.055
0.063
0.014
0.020
0.094
0.102
0.016
应用
MP3、PDA、电子词典、电子学习机、DSC、LCD 显示屏、射频标签、便携设备、无线设备, 等等。
引脚排列
引脚说明
引脚序号
SOT-26 1 2
SOT-89-5 1
3
5
4
3V升压3.3V芯片,3V转3.3V芯片
外围仅 2 个贴片陶瓷电容，和一个 4.7UH 贴片电感。
3V 升压 3.3V 芯片，3V 转 3.00MA 测试： 0.9V 也能工作。
输入电压 3V 2.5V 2.2V 2V 输入电压 0.907V
输入电流 0.6A 0.75A 0.9A 1A 输入电流 0.21A
3V 升压 3.3V 芯片，3V 转 3.3V 芯片 3V 升压 3.3V，3V 转 3.3V 芯片：
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换 器。 输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压，调节步进为 0.1V。
PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作 频率高达 1.2MHz，支持小型的外部电感器和输出电容器，同时又能保持超低的静态电流， 实现最高的效率。 3V 升压 3.3V 电路图：
输出电压 3.28V 3.25V 3.23V 3.18V 输出电压 3.26V
输出电流 500MA 500MA 500MA 500MA 输出电流 50MA
500MA 输出测试
空载输出 3.3V 输出电流过大， 输出电压降小。 0.9V 输入测试
20V降压5V,3.3V的3A电源芯片和LDO规格书
4. 成分 R1 和 R2，以及轨迹连接到 FB 引 脚不得靠近 PCB 布局上的 SW 网络为了 避免噪音问题。
5. 如果系统芯片与 EN 接口引脚在关机模 式，IN 引脚为直接连接到电源作为锂离 子电池，最好添加下拉 EN 之间的 1 欧 姆电阻器和 GND 引脚，以防止噪音错 误地打开调节器关机模式
输出电流 250mA
100MA 150MA 150MA
静态功耗 封装
2uA
SOT23-3
3uA 4.2uA 2 uA
Sot23-3 Sot23/89 Sot23-3
PIN 分配/说明
数量 1
2
名称 BS
SW
功能 行李箱带销。供应高压侧闸门驱动器。将此引脚与带 0.1uF 陶瓷盖的 SW 销。 感应器引脚。将此WM 控制的同步降压调节器集成电路在同一个芯片上进行开关，以 使开关转换损耗和传导损耗最小化。带着 ultra 低 Rds（on）功率开关和专有的 PWM 控制， 这种调节器 IC 可以达到最高效率和最高开关频率同时最小化外部电感和电容器尺寸，从而 实现最小的解决方案占地面积。PW2330 提供保护循环限流和热关机保护等功能。PW2330 将感测故障保护的输出电压条件。
输出电容器：
选择输出电容器来处理输出纹波噪声要求。两种稳态选择此电容器时，必须考虑纹波和瞬态 要求。为了获得最佳性能，建议使用 X5R 或更高等级的陶瓷电容器大于 47uF 电容。
输出电感器 L：
在选择这个电感器时有几个考虑因素。 1. 选择电感以提供所需的纹波电流。建议选择纹波电流约为最大输出电流的 40%。电感计
输入电压
2.0V～6.0V 2.5V～5.5V 2.5V～5.5V 2.5V～5.5V 4.5V～16V 4.5V～16V 4.5V～20V 4.0V～30V 4.5V～30V 4.5V～40V 4.5V～55V 5.5V～60V 4.5V～80V 12V～90V 8V～90V 8V～140V
12V降压5V,12V降压3.3V的5A芯片规格书,和LDO选型表
5A ，4.5V-30V 输入，同步降压调节器一般说明PW2205开发了一种高效率的同步降压DC -DC 转换器5A 输出电流。
PW2205在4.5V 到30V 的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS （ON ）以最小化传导 损失。
PW2205采用瞬时脉宽调制（PWM ）结构，实现高阶跃降的快速瞬态响应轻载时的应用和高效率。
此外，它的工作频率是伪恒定的在连续导通模式下为500kHz ，以使电感器和电容器的尺寸最小特征⚫ 内部交换机的低RDS （开）（顶部/底部）：70/40 m Ω⚫ 4.5V -30V 输入电压范围⚫ 瞬时PWM 架构实现快速瞬态响应 ⚫ 外部软启动限制涌入电流 ⚫ 伪恒频：500kHz at 重载⚫ 5A 连续，6A 峰值负载电流能力 ⚫ 1.5%0.6V 参考电压 ⚫ 输出过电流限制⚫ 输出短路保护当前折回 ⚫ 热关机和自动恢复⚫ 符合RoHS 标准且无卤素 ⚫包装：SOP8-EP应用⚫ 液晶电视⚫ 大功率AP 路由器 ⚫ 网络 ⚫ 机顶盒 ⚫ 笔记本 ⚫ 保管部典型应用电路Tss(ms)=Css(nF)*0.6(V)/10(uA)Vout=0.6*(1+R1/R2)，If ：R1=100K,R2=22.1KVOUT=3.3V引脚分配/说明布局设计：PW2205调节器的布置设计为相对简单。
为了获得最佳的效率和最小噪声问题，我们应该把 IC 的以下成分：CIN ，C3 L1，R1和R2。
1. 希望PCB 铜最大化连接到GND 引脚以实现最佳的热性能和噪音性能。
如果板空间允许，地平面高度令人满意。
2. CIN 必须接近VIN 和GND 引脚。
这个CIN 和GND 形成的环路面积必须最小化。
3. 与SW 引脚相关联的PCB 铜区必须最小化以避免潜在的噪音问题。
4. 成分R1和R2，以及轨迹连接到FB 引脚不得在PCB 布局上靠近SW 网络避免噪音问题。
5. 如果系统芯片与EN 引脚接口在关机时有高阻抗状态模式和IN 引脚直接连接到像锂离子电池这样的电源需要增加一个下拉式1欧姆电阻器在EN 和GND 引脚之间，以防止错误开启调节器时发出的噪音关机模式。
两节干电池升压芯片ic，两节干电池升压3.3V,稳压3.3V
两节干电池升压芯片ic，两节干电池升压3.3V,稳压3.3V
两节干电池3V升压3.3芯片，两节干电池升压IC
PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 带EN关断脚的同步升压 DC/DC 变换器。输入电压最低0.7V，输入电压范围0.7V-5V之间，输出电压可选固定输出值，3.0V，3.3V，5.0V 的固定输出电压.最大开关电流1.5A.
130MA
1.05V
0.25A
3.26V
70MA
3.16V
500MA
1.8V
1.25A
3.09V
500MA
输入电压
输入电流
输出电压
输出电流
0.907V
0.21A
3.26V
50MA
0.887V
0.45A
3.21V
100MA
0.857V
0.83A
3.12V
150MA
输入电压
输入电流
输出电压
输出电流
1V
0.96A
3.09V
200MA
1.03V
0.5A
3.21V
两节干电池升压3.3V，5V的小板子：
有的人要求做500MA大电流输出的测试数据：
输入电压
输入电流
输出电压
输出电流
3V
0.6A
3.28V
500MA
空载输出3.3V
2.5V
0.75A
3.23V
500MA
输出电流加大，
输出电压变小。
输入电压越大，输出电流跟大。
