接地电阻测试仪A使用说明
4105a接地电阻测试仪操作规程
4105a接地电阻测试仪操作规程4105a接地电阻测试仪是一种用于测试接地电阻的仪器。
它是工程施工、电力设备维修和安全管理中不可或缺的测试设备。
为了保证测试的准确性和安全性，需要仔细阅读并遵守以下操作规程：1. 使用前的准备工作：检查设备是否完好，负责人员是否具有相应的资质。
在测试地点周围设置警示标志，确保测试区域的安全。
2. 选择测试电极：将测试电极插入仪器的对应端口，接地电极应选择安装在对地电势最小的地点，以尽可能减小测试误差。
3. 连接测试线路：将测试电极与测试仪器通过测试线路连接起来。
测试线路应使用铜芯导线，长度应尽量短，且应避免与其他金属导体接触以减小测试误差。
4. 开始测试：按下测试仪器上的开始按钮，等待测试结果。
测试时，应确保被测接地体与测试电极之间不存在接触不良情况，以保证测试结果的准确性。
5. 记录测试结果：测试结果可通过仪器上的显示屏实时显示，也可通过输出口传至计算机存储和处理。
测试结果应进行记录和归档，以备后续参考和分析。
6. 清洁和保养：测试结束后，应及时拆除测试线路和测试电极，清理仪器表面的尘垢和污渍，保持设备干燥和整洁。
仪器需要定期进行校准和维护，以确保测试结果的准确性。
7. 注意事项：操作过程中应遵守安全规程，避免触电和其他意外事故发生。
使用前应了解相关检验标准和测试要求，避免测试结果的误差和偏差。
4105a接地电阻测试仪是重要的测试设备，能够为施工、维修和安全管理提供重要的技术支持。
在使用过程中，遵循操作规程，并定期进行维护和校准，才能保证测试结果的准确性和安全性。
接地电阻测试仪简单使用说明书
接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。
（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。
（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。
3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。
4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。
电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

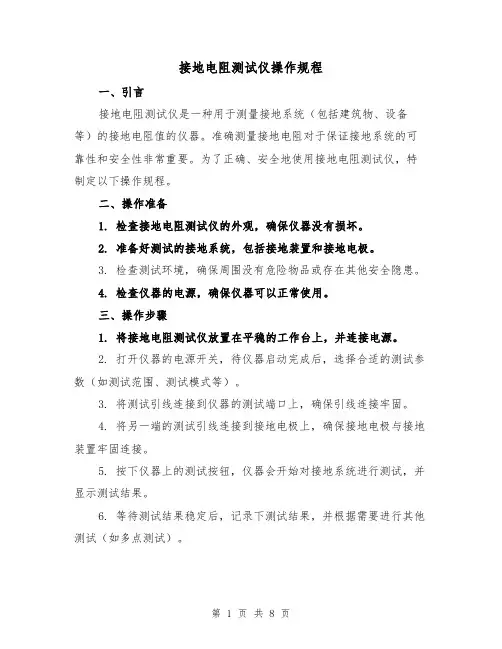

接地电阻测试仪操作规程（三篇）
接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统（包括建筑物、设备等）的接地电阻值的仪器。
准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。
为了正确、安全地使用接地电阻测试仪，特制定以下操作规程。
二、操作准备1. 检查接地电阻测试仪的外观，确保仪器没有损坏。
2. 准备好测试的接地系统，包括接地装置和接地电极。
3. 检查测试环境，确保周围没有危险物品或存在其他安全隐患。
4. 检查仪器的电源，确保仪器可以正常使用。
三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上，并连接电源。
2. 打开仪器的电源开关，待仪器启动完成后，选择合适的测试参数（如测试范围、测试模式等）。
3. 将测试引线连接到仪器的测试端口上，确保引线连接牢固。
4. 将另一端的测试引线连接到接地电极上，确保接地电极与接地装置牢固连接。
5. 按下仪器上的测试按钮，仪器会开始对接地系统进行测试，并显示测试结果。
6. 等待测试结果稳定后，记录下测试结果，并根据需要进行其他测试（如多点测试）。
7. 测试完成后，断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭。
8. 拆除测试装置，并进行必要的清理和维护。
四、注意事项1. 在操作接地电阻测试仪之前，务必熟悉仪器的使用说明书，了解仪器的工作原理和注意事项。
2. 在测试接地系统之前，应对测试环境进行检查，确保周围没有危险物品或存在其他安全隐患。
3. 在连接测试引线和接地电极时，应确保连接牢固，以免影响测试结果的准确性。
4. 在进行测试时，应留意仪器的显示结果，及时记录测试结果，并根据需要进行其他测试。
5. 在测试完成后，应及时断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭，以免造成意外伤害或损坏仪器。
6. 始终遵守相关电气安全操作规程和工作场所的安全规定，保证自己和他人的安全。
五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。
按照以上操作规程进行接地电阻测试，能够确保测试的准确性和安全性，提高工作效率和工作质量。
接地电阻测试仪操作规程范本（三篇）
接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。
二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。
三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。
2. 打开测试仪的电源开关，确保仪器正常启动。
3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。
4. 按下测试仪上的测试按钮，开始进行测试。
等待测试仪显示出稳定的测试结果。
5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。
6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。
7. 测试完毕后，关闭测试仪的电源开关。
四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。
2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。
3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。
4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。
5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。
6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。
五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。
2. 定期检查测试仪的电池电量，保证电量充足。
3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。
4. 定期进行仪器的校准与检测，保证测试结果的准确性。
5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。
接地电阻测试仪的使用方法
接地电阻测试仪的使用方法接地电阻测试仪是一种用于测量接地系统电阻值的仪器，它在工业、建筑、电力等领域有着广泛的应用。
正确的使用方法能够确保测试结果的准确性，同时也能保障使用者的安全。
下面将介绍接地电阻测试仪的使用方法，希望能对大家有所帮助。
1. 确认测试仪器的工作状态。
在使用接地电阻测试仪之前，首先要确认测试仪器的工作状态是否正常。
检查仪器的外观是否完好无损，电源线是否接触良好，仪表盘是否显示正常等。
如果发现异常情况，应该及时进行维修或更换。
2. 连接测试线。
接地电阻测试仪通常会配备测试线，正确连接测试线是保证测试准确性的重要步骤。
首先将测试线连接到测试仪器上的相应接口，然后将另一端连接到接地系统的测试点上。
在连接测试线时，要确保插头和插孔之间没有松动，以免影响测试结果。
3. 进行测试。
当测试仪器连接完毕后，可以开始进行接地电阻的测试。
操作测试仪器，选择合适的测试模式和范围，然后按下测试按钮进行测试。
在测试过程中，要确保测试线连接牢固，避免外界干扰，同时注意仪表盘上的显示数值，等待测试结果稳定后进行记录。
4. 分析测试结果。
测试完成后，需要对测试结果进行分析。
根据测试结果的大小，可以判断接地系统的电阻情况。
如果测试结果超出了规定的范围，就需要及时对接地系统进行维护或修复，以确保其正常工作。
5. 清理和保养。
在使用接地电阻测试仪之后，要及时清理和保养测试仪器。
清理测试仪器的外部和内部，保持仪器的干净整洁，防止灰尘和杂物进入影响测试准确性。
同时，定期对测试仪器进行维护和保养，延长其使用寿命。
6. 安全注意事项。
在使用接地电阻测试仪时，要注意安全事项。
避免在潮湿或有爆炸危险的环境中使用测试仪器，避免触电和短路等事故的发生。
在测试过程中，要严格按照操作规程进行，确保自身和他人的安全。
总结。
通过以上介绍，我们了解了接地电阻测试仪的使用方法。
正确的使用方法不仅能够确保测试结果的准确性，也能够保障使用者的安全。
接地电阻测试仪操作规程、步骤和使用方法
接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。
2.接通仪器电源，按下电源开关，预热5分钟。
3.按要求选择测试量程开关，一般选择600mΩ档。
4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。
5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。
6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。
7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。
〔需要有电流输出的情况下，才可预置报警电阻值〕。
8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。
9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。
10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。
测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。
如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。
11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。
接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、使用方法：
1.接通仪表电源，将电源开关由"关"置成"开"，预热5～10分钟；
2．将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；
3．按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；
4．需做另一台样品试验时，按步骤2～3重复进行；
二、注意事项：
1.不要在放有易燃易爆品的地方使用仪表；
2．打开电源前确保仪表已可靠接地；
3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；
4．证测试夹弹性良好，否则会引起测量误差；
5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；
6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员；
8．表出现故障，请咨询技术人员，不得随意打开机箱；
9．每次开机必须预热10分钟，否则不能保证其准确度。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻测试仪器使用手册
接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。
请在使用前仔细阅读本手册，并遵循相关安全提示。
2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前，请确保以下准备工作已完成：- 检查电阻测试仪器的电源是否正常；- 将测试仪器连接到地线；- 确保测试仪器的探头干净、无损坏。
2.2 测试接地电阻遵循以下步骤进行接地电阻测试：1. 将测试仪器的电源打开，并确保仪器已完全启动。
2. 将测试探头与待测试的接地点连接。
3. 调整测试仪器的参数设置，如测试电流、测试时间等。
遵循相关标准或要求进行设置。
4. 按下测试按钮，开始测试。
5. 在测试完成后，记录测试结果。
注意事项：- 若测试结果超出预定范围，可能存在接地故障或不良连接。
请检查并修复问题后重新测试；- 测试时应注意保持测试仪器的稳定，并避免外界干扰；- 遵循测试仪器的维护保养要求，保持仪器的良好状态。
3. 安全提示使用接地电阻测试仪器时，请遵循以下安全提示：- 在测试过程中，确保操作人员穿戴适当的个人防护装备；- 避免在潮湿的环境中使用测试仪器；- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中；- 在不使用测试仪器时，及时将其断电并储存于干燥、通风良好的环境中。
4. 维护保养为确保接地电阻测试仪器的正常运行和准确性，建议进行定期的维护保养：- 清洁仪器表面和探头，避免灰尘或污垢的积聚；- 定期校准测试仪器，以保持其准确性。
以上为接地电阻测试仪器使用手册的简要内容说明。
如需了解更详细的操作方法，请参阅设备制造商提供的详细说明书或与专业人员进行咨询。
祝您测试顺利！。
KW2678A型接地电阻测试仪使用说明
KW2678A型接地电阻测试仪使用说明KW2678A型接地电阻测试仪是通用型的安全参数测试仪器，本仪器采用数字直观的显示被测件的接地电阻和测试回路电流，具有显示清晰，分辨率高，误差小等优点。
另外仪器还具有过电流报警功能，能有效保护被测件在操作时（比如瞬间过电流）不会损坏。
本仪器广泛用于电工器材、电源线、电缆线等以及各种电子电气产品的安全参数测试，同时也是科研机构，质量技术监督部门不可缺少的试验设备技术指标：1.测试电压：AC 10V2.测试电流：0~200mΩ：25A(30A)±3％±3个字0~600mΩ：10A(15A)±3％±3个字3.测试电阻范围：0~200mΩ/0~600mΩ±3％±3个字4。
定时时间范围：1~99秒5、使用条件：环境温度0~40℃6.相对温度：≤80％RH7.工作电源：AC~220V±10％50HZ机器重量22斤包装后尺寸：高26cm.宽35cm.长40cm工作原理：工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。
借助倍率开关可得到三个不同的量限：0 ～2Ω、0～20Ω、0～200Ω。
维护与注意事项：1、测量大型接地电网接地电阻时，不能按一般接线方式测量，可参照电流表，电压表测量法中的规定选定埋插头。
2、若测试回路不通或超量程时，表头显示“1”说时溢出，应检查测试回路是否连接好或是否超量程。
3、本表头当电池电压低于7.2V时，表头显示欠压符号“”表示电池电压不足，此时应插上电源线由交流供电或打开仪器后盖板更换干电池。
4、如果使用可充电池时，可直接插上电源线利用本机充电，充电时间一般不低于8小时。
5、存放保管本表时，应注意环境温度和湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体，不得雨淋，暴晒、跌落。
接地电阻测试仪的使用
接地电阻测试仪的使用接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器。
接地电阻是指电气设备或系统与地之间的电阻，它是确保电气设备和系统正常工作的重要参数之一、接地电阻测试仪的使用方法相对简单，但在操作过程中需要注意一些事项。
本文将介绍接地电阻测试仪的使用步骤和注意事项。
一、使用步骤1.准备工作首先要确定接地电阻测试仪的型号和功能，根据需要选择合适的测试范围和测试参数。
然后，将测试仪与电源连接，并检查测试仪的电源是否正常。
2.连接测量线3.测试接地电阻打开接地电阻测试仪的电源开关，并设置测试仪的测试参数和通道。
通常，接地电阻测试仪有两种测试方法：四线法和三线法。
四线法测试更精确，但需要使用四根测试线；三线法测试相对简单，但会受到线路电阻的影响。
4.读取测试结果5.分析和记录测试结果测试完成后，根据测试结果对设备或系统的接地电阻进行分析。
如果测试结果超过规定的标准范围，说明设备或系统的接地电阻存在问题，需要进行维修或改进。
二、注意事项1.注意安全在进行接地电阻测试时，必须注意安全，确保测试仪器与电源或接地线相连。
避免触摸带电部位，以免发生触电事故。
2.测试环境3.测试条件测试仪器的使用条件应符合要求，测试仪器在正常工作范围内工作，温度、湿度等条件符合常规要求。
4.测试频率5.测量精度总结：接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器，其使用方法相对简单。
在使用过程中，需要注意安全、测试环境、测试条件、测试频率和测量精度等方面的问题。
只有合理正确地使用接地电阻测试仪，才能保证测试结果的准确性，并及时发现和处理设备或系统的接地问题。
YD9930A接地电阻测试仪说明书
YD9930A接地电阻测试仪目录第一章安全规则 (4)1．1一般规定 (4)1．2维护和保养 (4)1．3测试环境 (5)1．4操作人员规定 (5)1．5安全接地规定 (6)1．6更换保险丝规定 (6)1．7测试安全规定 (6)1．8测试异常规定 (6)1．9安全要点 (7)第二章技术指标 (8)2．1产品概述 (8)2．2技术指标 (8)第三章面板说明 (10)3．1前面板结构 (10)3．2后面板结构 (13)第四章操作说明 (14)4．1开机说明 (14)4．2操作步骤 (14)第五章遥控接口 (15)5．1遥控信号 (15)5．2遥控输出信号接线说明 (15)5．3遥控输入信号接线说明 (15)5．4遥控注意事项 (16)第六章参数设置 (17)6．1待测模式 (17)6．2设置模式 (17)6．4接地电阻参数说明 (20)6．5系统参数说明 (20)6．6出厂信息说明 (21)第七章校正 (22)7．1进入校正模式 (22)7．2接地电阻电压校正 (22)7．3接地电阻电流校正 (23)7．4校准注意事项 (25)第八章维护指南 (26)8．1日常维护 (26)8．2简单故障处理 (26)第九章保修和附件 (27)9．1保修 (27)9．2附件 (27)第一章安全规则说明书内容若有改变，恕不另行通知。
说明书若有不详尽之处，请直接与扬子仪器联系。
测试前应该注意的规定和事项！1．1一般规定·使用测试仪以前，请认真阅读说明书，了解操作规程和相关的安全标志，以保证安全。
·在开启输入电源开关前，请先选择正确的输入电压规格。
机箱接地符号。
警告应注意所执行的操作、应用或条件均具有很高的警告危险性，可能导致人员受伤或死亡。
测试仪所产生的电流足以造成人员伤害，为了防止意外伤害或死亡的发生，在移动和使用测试仪时，请务必先观察清楚，然后再进行操作。
1．2维护和保养1．2．1使用者的维护为了防止触电，非专业人员不要打开测试仪的盖子。
接地电阻测试仪操作规程
5、弹起定时转换按钮选择手动；将定时旋钮逆时针旋转到0 6、将电压调节旋钮逆时针旋转到最小
7、接上负载
测试线一端（黑线）接在地线上 （下图接在接地螺母上）
测试线另一端（红线）接在 箱体裸露金属上。
8、旋转电压调节旋钮使电流显示为10A 9、此时阻值显示窗口显示的即使测量阻值
接地电阻测试仪操作规程
一、使用前注意事项
1、打开电源开关，电流表显示数字为“00.0”A或 “00.1”A。电阻表显示数字则是无规则不确定的， 这是正常的，一旦接上负载测试，则显示被测电阻 阻值。
2、测试电流一般按国家标准25A或10A确定，0-200 毫欧的电阻用25A电流进行测试。0-600毫欧用10A 电流进行测试。在此范围内，电流及电阻均应满足 精度之要求。
启动按钮
电源开关
复位按钮 电压调节旋钮
定时转换：
按下为定时 弹起为手动
测试端
三、仪器接线
1、测试线一端（黑线）接在地线上（下图接在接地 螺母上）
2、测试线一端（红线）接在箱体裸露金属上。
四、操作ห้องสมุดไป่ตู้骤
1、请检查单相三眼电源插座，220V电压是否正确，确认 插座接地端是否有效
2、在仪器电源开关处于关闭状态下时，将插头插入电源 插座,接通电源
3、仪器处于测试状态时，不要断开或接上被测件， 以免瞬间引起电火花在被测件表面燃烧，接通或断 开被测件必须切断输出测试电压。
4、仪器不要阳光直射，高温、潮湿或满是灰尘中使 用或存放。
二、仪器操作面板说明
测试阻值 显示窗口
阻值转换： 按下为60mΩ 弹起为600mΩ
定时旋钮 0-30s
测试灯
测试电流
3、打开仪器电源开关，按照“二、仪器接线”进行接线
接地电阻测试仪使用说明
接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。
c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。
2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。
b.确保线缆连接牢固，避免松脱。
c.测量前，请确保测试仪的开关处于关闭状态。
3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。
b.打开测试仪的电源开关，并确保测试仪正常启动。
c.等待数秒钟，直到测试仪显示稳定的数值。
d.记录测试仪显示的数值，并与接地系统标准值进行比较。
4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。
b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。
c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。
5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。
b.避免测试时使用太长的线缆，以免影响测试结果。
c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。
d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。
通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。
在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。
如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。
接地电阻测试仪使用说明
接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。
常见的接地电极有铜杆、钢杆和不锈钢杆等。
根据接地系统的规模和土壤特性，选择适当的电极。
3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。
确保接地电极与土壤充分接触，并使用适当的工具将电极固定。
确保电极安装牢固，以免影响测量结果。
4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。
2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。
3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。
4）将测试仪的电源线插入220VAC电源插座。
5）打开测试仪的电源开关。
6）根据需要调整测试仪的测试范围。
4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。
2）清理接地电极及测试仪器的接线夹，确保良好的接触。
3）根据测试的环境要求，选择合适的测试范围。
4）检查测试仪器的电源线和测试线是否连接正确。
4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。
2）测试仪将发送一定大小的电流到接地电极。
3）测试仪会自动测量电阻值，并在显示屏上显示结果。
4）等待测试仪稳定后，记录电阻值。
5）如果需要重复测试，可以按下“清除”按钮重新开始。
5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。
接地电阻测试仪的使用方法是什么
接地电阻测试仪的使用方法是什么接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。
那么，接地电阻测试仪的使用方法是什么?1 接地电阻测试仪测试方法如下：(1)在E-E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C 柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2?接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置;如果用一直、线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0?1档位。
(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转/分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
接地电阻测试仪器使用说明书
接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。
本说
明书将介绍如何正确地使用接地电阻测试仪器。
在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。
在使用仪器之前，检查设备是否完好无损。
在安装连接线时，确保连接牢固、接地良好。
测试过程中，避免有人靠近或干扰。
将测试仪器的接地线接入待测试的接地系统，确保连接牢固。
将测试仪器的电源线插入电源插座，接通电源。
按下仪器上的测量按钮，测试仪器将开始测量接地电阻。
测试
过程中，设备会显示测量结果。
测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。
将测试仪器从电源插座中拔出，关闭电源。
如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。
检查接地系统是否存在故障。
重新启动测试仪器并重试测试。
使用前请阅读本说明书，确保正确理解和掌握使用方法。
在使用测试仪器过程中，请注意自身安全和设备安全。
如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。
请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。
接地电阻测试仪 MODEL 4105A 使用说明书
使用说明接地电阻测试仪MODEL 4105A目录1、安全警告2、特点3、技术规格—辅助接地极的有效性显示4、仪器布局5、测量准备5-1、电池电压检查5-2、接地线，简易测试探棒的连接6、测量6-1 测试原理6-2 精密测量6-3 简易测量7、电池更换8、外盒及附件说明8-1、外盒上盖的收纳方法8-2、肩带装配9、修理前确认事项1、安全警告● 本仪器根据IEC61010安全规格进行设计、生产，并且于检查合格后在最好状态下出货。
IEC 61010-1 过电压CAT III 300V 污染度2 / IEC 61010-2-31/IEC 61557-1，5/IEC 60529（IP54）● 本说明书包含警告和安全规则，记载了避免人身伤害事故和保持仪器能在长期良好状态下使用的注意事项。
因此，使用仪器前请仔细阅读操作指南。
警告● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 请严格遵守说明书中指定的产品使用方法进行操作。
● 理解并遵守安全操作指示。
必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏。
仪器上标志，提醒用户在操作时，必须参阅相关操作说明。
标志分为3种，请注意阅读其不同内容。
危险：表示操作不当会导致严重或致命的伤害。
警告：表示操作不当存在导致严重或致命的伤害的可能性。
注意：表示操作不当有可能会导致人身伤害或仪器毁坏。
危险● 测量前请确认量程开关设置在所需位置。
● 请勿在充满可燃性气体的环境里进行测量。
可能会产生火花引起爆炸。
● 请勿在仪器表面或手潮湿的情况下连接测试线或探棒。
● 测试时，请勿进行超量程输入。
● 测量时，请勿打开电池盖。
警告● 请勿在非正常情况下进行测量，例如：仪器机体损坏，仪表或测试线金属部件的裸露。
● 测试线或探棒连接在被测物上时，请勿切换量程开关。
● 请勿在仪器上安装替换部件或对仪器进行改造。
如果仪器损坏，请将其返回当地经销商进行检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4102A/4105A
接地电阻测试仪
使用说明书
目录
1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------9
1．安全事项
本仪器符合以下的标准
●IEC 61010-1 CATⅢ-300V.二级
●IEC 61O10-2-31
●IEC 61557-1，5
●IEC 60529(IP54)
●JIS C1304-95
为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守：
(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
（3)主机于潮湿状态下．请勿作接线动作。
(4)在各档位中，请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试，火花可能会引起爆炸。
(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。
(9)更换电池时，请务必确定测试导线已从测试端子拆除。
(10)主机于潮湿状态下请勿更换电池。
(11)使用过后请务必将量程选择开关切于OFF之位置。
(12)请勿于高温潮湿,有结露可能的场所及日光直射下长时间放置。
(13)本测试器请勿存放于超过60o C之场所。
(14)长时间不使用时，请将电池取出保管。
(13)主机潮湿时．请先干躁后保管。
2.特点
本机器是用来测定配电线,屋内配线,电机机电设备等的接地阻抗测试器.此外,还有测量接地电压用的交流电压档可使用。
●根据IEC 60529(IP54)标准设计.制造.测试,可于恶劣气候下工作。
●4105A使用大型数字式LCD显示屏,4102A为指针盘显示测量值,方便读取。
●携带方便的携带包,所有附件均可置于其内。
●测量接地电阻时,辅助接地电阻不适合或过大的场合，将会自动检查并显示警告讯息。
●可使用简易测试线作简易测试。
3.规格
测量范围和精确度(23±5℃和75％RH)
●响应时间:测量接地电阻,大约4秒
测量接地电压，大约1秒
●显示:3.5位大屏幕液晶显示,最大读数1999(4105A)
●绝缘电阻:用500V DC测量电路和外壳绝缘大于5MΩ
●耐压:外壳与电路间可承受3700V AC(1分钟)
●尺寸:105(L)×158(W) × 70(D)mm
●重量:大约600g(含电池)
●工作温度:0℃～40℃,最大相对湿度85％
●储存温度:-20℃～60℃,最大相对湿度85％
●过载保护:在接地电压档,可承受300V AC(1分钟)
在接地电阻档,可承受200V AC (10秒) ●电流消耗(电池电压9V时通常值)
●附件：
Model 7095(测试线) 1组
Model 8032(辅助接地棒) 2只
Model 7094(简单测试线) 1组
电池(5号，1.5V) 6个
背带 1条
外壳／皮套 1组
4.部件名称
4105A 4102A 1.LCD显示屏幕
2.电池更换标志
3.测试LED指示灯(绿色)
4.测试按键
5.测试量程选择钮
6.测试端子
7.测试线(ModeL7095)
8.辅助接地棒(Model8032)
9.简易测试线{Model7094) 7 8 9
1 3 4 6
5
5.准备测试
5-1电池电压检查
打开仪器,如果显示幕没有显示电池符号,则表示目前电力充足，如果显示屏闪烁或出现时,则请依照第七章说明更换电池．
5-2测试线连接
请于测量前确认测试线插头已经完全插入测试端.连接不紧密将导致测量结果出现误差．
6.测试方法
危险：测量接地电阻时,E-C或E-P的端子间会产生最大50V的交流电压！请勿接触测试导线以免触电．
6-1常规接地电阻测量法
1)测试线的连接
如下图将辅助接地棒P及C以直线相距被测接地物间隔5至10米处打入地下,连接绿色线至仪器端子E,黄色导线至端子P及红色导线至端子C．
注:请将辅助接地棒插在含水量高的土地上,遇干地,矽地或含碎石地时,须加水以保持接地捧打入处的潮湿．
遇水泥地时将接地棒平放加水．并将湿毛巾等覆于接地捧上再测量．
2）接地电压的测量
请先将量程选择开关换至接地电压。
(EARTH VOLTAGE)档．此时,显示屏若显示一电压值表示系统中有接地电压存在,请确认此电压值必须在10V以下,如果此电压值在10V以上,则接地电阻的测量值可能会产生误差,此时先将使用比被测接地体的设备断电使接地电压下降后再进行测量。
3)接地电阻测量
首先从2000Ω档开始,按下“测定”(PRESS TEST)键,LED将会点亮表示在测试中.若显示值过小，再依200Ω、20Ω档的顺序切换．此时的显示值即为被测接地电阻值．
注：如果显示"…"则表示辅助接地棒C的辅助接地阻抗太大．此时请检查各接线是否松开，或在辅助接地棒周围增加土地湿度来减小接地阻抗．
注意：接线时确保连线各自分开．在测试导线互相缠绕，接虚的状态下测试，将会产生相互感应，影响读数，辅助接地阻抗太大,显示值将产生误差，确保将辅动接地棒P.C打入潮湿的土地中,确保各连接部分完全接触.
6-2简易接地电阻测量法
此测量法是为了无法打辅助接地棒的场合所的设定的便利测试法.在此测量法中.用一个现有的接地阻抗很小的接地电极，如金属水管。
商用电力系统的共同接地以及建筑物的接地端点等来替代辅助接地捧C及P，请使用简易测试线7094取代测试导线7095．
1)测试线的连接
请照下图方式接线
注:如果不是使用本仪器所附简易测试先线7094时,请将C端子和P 端子短路．
图3简易接地电阻测量
2)接地电压的测量
请先将量程选择开关换至接地电压。
(EARTH VOLTAGE)档．此时,显示屏若显示一电压值表示系统中有接地电压存在,请确认此电压值必须在10V以下,如果此电压值在10V以上,则接地电阻的测量值可能会产生误差,此时先将使用比被测接地体的设备断电使接地电压下降后再进行测量。
3)接地电阻测量
先选2000挡开始请按下“测定”钮(PRESS TO TEST)．LED亮表示正在测量中．显示值太小时再换至200/20档再进行测量．此时所显示的值即是测地体的接地电阻值，
注：●测量电流为约2mA．所以即使是接有漏电断路器．也不会使断路器动作。
7
●真正的接地电阻值RX须经以下公式计算：
RX=RE-re
re：商用电力系统等共同接地端的接地电阻
RE：仪器接地电阻读值
7.电池的更换
△危险!
1)本机如外壳潮湿绝对不要将电池盖打开．
2)请不要在测试过程中更换电池．此外为避免触电事故，于更换电池前，请先将量程开关转至OFF,测试导线,探棒等必先移除．
●先将量程开关转至OFF,将测试导线,探棒等移除．
●松开本机器底部电池盖上的螺丝,打开电池盖.
●换上六节全新电池,关上电池盖,拧紧螺丝.
8.仪器外壳与背带
将背带及扣环如图安装1.如图打开外壳上盖
4.将盖扣上
3.将上盖边缘支在外壳底2.将上盖回转180度
颈绳。
