局部放电缺陷检测典型案例和图谱库
局部放电缺陷检测典型案例和图谱库
电缆线路局部放电缺陷检测典型案例（第一版）案例1：高频局放检测发现10kV电缆终端局部放电（1）案例经过2010年5月6日，利用大尺径钳形高频电流传感器配Techimp公司PDchenk 局放仪，在某分界小室内的10kV电缆终端进行了普测，发现1-1路电缆终端存在局部放电信号，随后对不同检测位置所得结果进行对比分析，初步判断不同位置所得信号属于同一处放电产生的局放信号，判断为电缆终端存在局放信号。
2010年6月1日通过与相关部门协调对其电缆终端进行更换，更换后复测异常局放信号消失。
更换下来的电缆终端经解体分析发现其制作工艺不良，是造成局放的主要原因。
（2）检测分析方法测试系统主机和软件采用局放在线检测系统，采用电磁耦合方法作为大尺径高频传感器的后台。
信号采集单元主要有高频检测通道、同步输入及通信接口。
高频检测通道共有3个，同时接收三相接地线或交叉互联线上采集的局部放电信号，采样频率为100 MHz，带宽为16 kHz~30 MHz，满足局部放电测试要求。
同步输入端口接收从电缆本体上采集的参考相位信号，通过光纤、光电转换器与电脑的RS232串口通信，将主机中的数据传送至电脑中，从而对信号进行分离、分类及放电模式识别。
利用局部放电测试系统，在实验电缆中心导体处注入图1-1的脉冲信号，此传感器可直接套在电缆屏蔽层外提取泄漏出来的电磁波信号，在电缆中心导体处注入脉冲信号，耦合到的信号如图1-2所示。
图1-1 输入5 ns脉冲信号图1-2输入5 ns脉冲信号响应信号将传感器放置不同距离时耦合的脉冲信号如图1-3所示。
距电缆终端不同距离耦合的脉冲信号随其距离的增长而减小（见图1-4），这样就可以判断放电是来自开关柜内还是线路侧。
a）距电缆终端0.1 m b）距电缆终端1.5 m图1-3 局部放电系统的耦合信号图1-4 不同位置耦合的脉冲信号2010年5月6日，在某分界小室内的10kV电缆终端进行了普测，在距离1-1路进线电缆0.5 m和1.0 m处分别发现局放信号，测试结果如图1-5及图1-6所示。
案例1：超声波局部放电检测发现110kV某变电站3911开关柜内电缆终端局部放电

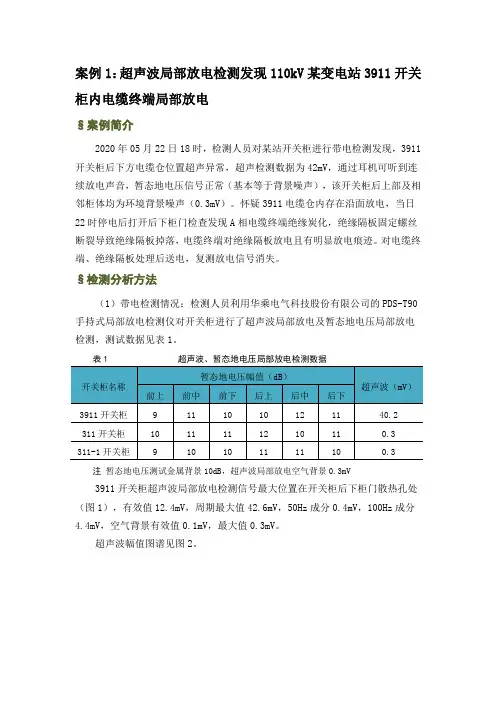

案例1：超声波局部放电检测发现110kV某变电站3911开关柜内电缆终端局部放电§案例简介2020年05月22日18时，检测人员对某站开关柜进行带电检测发现，3911开关柜后下方电缆仓位置超声异常，超声检测数据为42mV，通过耳机可听到连续放电声音，暂态地电压信号正常（基本等于背景噪声），该开关柜后上部及相邻柜体均为环境背景噪声（0.3mV）。
怀疑3911电缆仓内存在沿面放电，当日22时停电后打开后下柜门检查发现A相电缆终端绝缘炭化，绝缘隔板固定螺丝断裂导致绝缘隔板掉落，电缆终端对绝缘隔板放电且有明显放电痕迹。
对电缆终端、绝缘隔板处理后送电，复测放电信号消失。
§检测分析方法（1）带电检测情况：检测人员利用华乘电气科技股份有限公司的PDS-T90手持式局部放电检测仪对开关柜进行了超声波局部放电及暂态地电压局部放电检测，测试数据见表1。
表1 超声波、暂态地电压局部放电检测数据注暂态地电压测试金属背景10dB，超声波局部放电空气背景0.3mV3911开关柜超声波局部放电检测信号最大位置在开关柜后下柜门散热孔处（图1），有效值12.4mV，周期最大值42.6mV，50Hz成分0.4mV，100Hz成分4.4mV，空气背景有效值0.1mV，最大值0.3mV。
超声波幅值图谱见图2。
图1 3911开关柜后下柜门图2 超声波幅值图谱通过表1可以看出，3911开关柜超声波局部放电幅值达到42mV，相当于32dB，大于国网公司运检一[2014]108号文件《变电设备带电检测工作指导意见》规定的缺陷值（15dB）。
超声波测试100Hz成分远大于50Hz成分，暂态地电压测试结果正常，怀疑电缆仓内有严重的局部放电缺陷，缺陷性质为沿面放电。
（2）停电检查情况：当日22时停电检查，发现3911电缆A相电缆终端中部有明显放电痕迹且已经炭化，电缆仓布满黑色粉末状物质，A、B相之间的绝缘隔板固定螺丝断裂(图3)，绝缘隔板底部与A相电缆直接接触，接触部位已经发黑，有放电痕迹（图4）。
局部放电标准图谱
局部放电标准图谱附录一高频局部放电检测标准高频局部放电测试结果图谱特征放电幅值说明缺陷具有典型局部放电的检测图谱且放电幅值较大放电相位图谱具有明显180度特征，且幅值正负分明大于500mV，并参考放电频率。
缺陷应密切监视，观察其发展情况，必要时停电检修。
通常频率越低，缺陷越严重。
异常具有局部放电特征且放电幅值较小放电相位图谱180度分布特征不明显，幅值正负模糊小于500mV大于100mV，并参考放电频率。
异常情况缩短检测周期。
正常无典型放电图谱没有放电特征没有放电波形按正常周期进行附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形沿面放电相位图谱分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱：雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
OWTS电力电缆振荡波局部放电测试案例
a
19
案列七 苏州 1299米，局放量达到了3000PC，368米超过了1000PC
a
20
案列八 济南 436米，局放量高达8072PC
a
21
案列九 上海 222米 局放量有568PC
a
22
案列十 东莞 297米 ABC局放量有2000多PC
a
23
现场培训测试
a
24
现场测试
a
11
案例三 固原供电公司（2950米处有典型的柱状放电特征，对此处的接头进行 了重做处理，柱状消失，绝缘回升）
a
12
中间接头的制作工艺问题导致了局部放电的产生，致使绝缘电阻降低， 处理好接头后绝缘上升到理想状态
a
13
案例四 乌镇互联网大会保供电测试
a
14
黑色热缩管与电缆导体接触，表面有凹陷，不平滑
a
5
校准
a
6
a
7
案例一：上海
35kV XLPE 电 缆 ， 长 度为3313米，距离测 试端1020米处有一个 中间接头。经使用 OWTS M30系统检测 发 现 ： 该 电 缆 L1 相 在 1U0 时 放 电 量 达 到 560pC左右，1.7U0时 放 电 量 达 到 820pC 左 右，定位发现放电缺 陷就在接头处
GB/T7354《局部放电测量》； DL/T417《电力设备局部放电现场测量导则》；
GB/T16927《高电压试验技术》； DL/T596《电力设备预防性试验规程》； IEEE Std 400™-2012 电力电缆现场测试及评估导则 IEEE P400.4™/D7 电力电缆现场测试及评估导则
GB/T7354《局部放电测量》； DL/T417《电力设备局部放电现场测量导则》；
局部放电实用标准规定图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱：雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC1）曾经发生事故的电缆线路应密切关注，并适当缩短监测周期。
2）与标准图谱（附录B 高频局部放电检测典型图谱）比较，确定局部放电及类型。
3）异常及缺陷应根据处理标准进行处理。
高压电缆局部放电高频电流检测法典型特征图谱、缺陷案例分析、定位方法
附录D（资料性附录）局部放电高频电流检测法的典型特征图谱D.1主绝缘电树缺陷附图D.1主绝缘电树缺陷D.2主绝缘气泡缺陷附图D.2主绝缘气泡缺陷D.3主绝缘刀痕缺陷附图D.3主绝缘刀痕缺陷D.4悬浮放电缺陷附图D.4悬浮放电缺陷D.5主绝缘半导电电尖刺缺陷附图D.5主绝缘半导电电尖刺缺陷附录E（资料性附录）典型局部放电缺陷的案例分析E.1电缆本体外半导电层放电缺陷电缆本体外半导电层放电缺陷如附图E.1示。
（a）PRPD谱图（b）铜编织网放电烧蚀附图E.1外半导电层放电缺陷的谱图及解体情况E.2电缆终端尾管位置电缆外半导电层爬电缺陷（a）PRPD谱图（b）解体发现的爬电缺陷附图E.2电缆终端尾管位置电缆外半导电层爬电缺陷E.3电缆本体气隙放电缺陷（a）PRPD谱图（b）解体发现的缺陷附图E.3电缆本体气隙放电缺陷E.4电缆终端漏油引发的局部放电缺陷附图E.4电缆终端漏油引发的局部放电缺陷E.5电缆终端应力锥内部裂痕引发的局部放电缺陷附图E.5电缆终端应力锥内部裂痕引发的局部放电缺陷附录F（资料性附录）局部放电高频电流检测的定位方法F.1光纤同步测量法光纤同步测量法是在一段电缆线路上的每个接头处架设HFCT传感器，并同时采集各个传感器上的局放信号。
由于每个传感器信号采集点具有时间同步刻度，通过比较各个接头上局放信号判断出局放源的位置。
其同步性通过在各个接头之间架设光缆实现。
这种方法能够对长距离电缆进行局放定位，且较为精确，但要求每个检测点都能够实现信号同步采集，需要特定的同步方法。
通过测量局部放电电磁波信号到达两个测量点的时间差来计算局部放电位置，公式为：l1=[L-（T N1-T M1）v]/2（F-1）l2=[L-（T M1-T N1）v]/2（F-2）式中：L——相邻两个测试点间的距离；l1、l2——局部放电点分别与两个测试点的距离；T M1、T N1——局部放电信号到达两个测试点的时间；v——局部放电信号在电缆的传播速度。
电力电缆局部放电–图谱的识别ppt课件
电力电缆局部放电 – 图谱的识别
如下是几个于现场活线局部放电测量到的放电图谱，其放电特征 类似外部放电，放电角度主要分布在0º~90º及180º~270º之间， 而且负半周放电比正半周放电还明显，放电量都在数百pC 之间， 当时只知道电缆头有明显的放电讯号，但实际上不清楚电缆头内 部的放电位置及放电形态。
4. 外部放电：安全间距不足 电缆头在安装定位时，常常有安全间距的问题出现，电缆头 施工说明书上通常会说明电缆头的相间及对地的最小安全间 距，但在施工上常常因安全间距不足而发生短路事故。通常 同相间的电缆头更容易被忽略，在普遍的认知下，同相位的 电位应该相等，不可能会有电位差，但是因电缆头一端是高 压导体，另ㄧ端是接地端，所以因外部阻抗分布不均匀，电 缆跟电缆之间就会有电位差出现，当此电位差大于空气的崩 溃电压时，空气会被解离而开始放电
电力电缆局部放电 – 图谱的识别
电缆头的内部构造，其中框线处是常见电缆头因施工不良造成 局部放电的位置， 1施工不良的情况是残留空气于电缆头里， 2施工人员清洁不当让杂质留于电缆头内， 3应力锥并未套至外半导处，造成应力锥失效的状态， 4外半导切割不完整
不管是任何一种瑕疵都会造成电缆头内部的介电常数分布不均， 并形成内部电位分布不均匀而造成内部的异常放电， 以下的案例将分类探讨不同瑕疵所造成的局部放电，并经由解 剖电缆头来验证活线局部放电测试的实用性，以及电缆头内部 1 的瑕疵与放电图谱间的关系。
5
电力电缆局部放电 – 图谱的识别
2. 应力锥未套入外半导
电缆终端处里头最重要的主要作用就是在电缆末端的电应力控 制，其次就是防水，若没有电缆头时，在电缆末端的遮蔽层跟 中心导体间会有很大的电场存在，然后会破坏电缆本身的绝缘， 而电缆头内高介电常数的应力锥就可以控制电应力不要集中在 遮蔽层上，让电力线平均分布在电缆末端，因此如果电缆头在 施工时未将应力锥套在外半导
GIS超高频局部放电典型图谱
单周期检测图谱单周期检测图谱单周期检测图谱单周期检测图谱单周期检测图谱单周期检测图谱单周期检测图谱1毛刺放电1. 1 基本特征接地体和带电体部分上的突起(毛刺放电)的特征表现为:•局部场强增加•由于电晕球的保护作用，工频耐压水平不受影响•雷电冲击电压水平会大幅度下降•毛刺如果大于 1-2 mm 就认为是有害的导体上的毛刺与壳体上的毛刺放电图谱是一样的,但导体上的毛刺位于气室中心,其产生的压力波会呈扇形在整个气室传递,在壳体外能在较广的范围内接收到信号,而壳体上的毛刺信号较集中,在放电处信号最强。
也可以根据SF6气体对高频信号的衰减特性，调整带通滤波器的上限频率，如果信号明显降低，表明是壳体上的毛刺放电，如果信号变化不大，表明是导体上的毛刺放电。
一般导体上的毛刺放电更具危险性。
1.2 典型图谱毛刺放电的典型图谱如下:毛刺放电故障连续模式下有效值和峰值都会增大，信号稳定，而50HZ相关性明显，100HZ 相关性较弱。
在相位模式下，一个周期内会有一簇较集中的信号聚集点。
1.3经验判据根据现有经验，毛刺一般在壳体上，但导体上的毛刺更危险。
如果毛刺放电发生在母线壳体上，信号的峰值Vpeak < 2mV, 认为不是很危险，可继续运行。
如果毛刺放电发生在导体上，信号的峰值Vpeak > 3 mV, 建议停电处理或密切监测。
对于不同的电压等级，如110KV/220KV, 可参照上述标准执行。
对于330KV/500KV/750KV，由于母线筒直径大，信号有衰减，并且设备重要性提高，应更严格要求，建议标准提高一些。
其它气室，如开关气室，由于内部结构更复杂，绝缘间距相对短，应更严格要求，建议标准提高一些。
在耐压过程中发现毛刺放电现象，即使低于标准值，也应进行处理，使缺陷消灭在初始阶段。
注意：只要信号高于背景值，都是有害的，应根据工况酌情处理。
2 自由颗粒2.1 基本特征自由颗粒,其表现特征为:•雷电冲击电压影响很小•工频耐压会有很大的降低•超声传感器接收到典型的机械撞击信号•飞入高场强区非常危险•信号表征不重复，随机性强2.2 典型图谱颗粒故障的连续模式图谱中，有效值和峰值会很大，往往达几百上千毫伏，其信号不稳定，表现为周期性的波动，而100HZ和50HZ相关性没有。
开关柜局部放电检测典型案例--资料
开关柜局部放电检测典型案例--资料开关柜局部放电是指在开关柜内部出现局部电弧放电现象。
这种放电会导致开关柜设备的损坏，甚至可能引发火灾事故。
因此，对于开关柜局部放电的检测非常重要。
下面以次实际案例为例，介绍开关柜局部放电的检测方法和过程。
供电局在一次巡视中发现其中一台220kV开关柜出现了局部放电现象，为了确保设备的安全运行，他们决定对该开关柜进行局部放电检测。
首先，他们进行了设备的外部检查。
检查过程中发现了一些潜在的问题，如阻尼器的绝缘老化、电缆接头存在着潮气进入等。
这些问题可以导致局部放电的产生，因此需要进一步检测。
接下来，他们采用了超声波测量法进行局部放电检测。
这种方法可以通过检测电气设备表面的声波和超声波信号来判断局部放电的程度和位置，从而评估设备的安全运行情况。
他们首先在开关柜内部设备的表面选取了一些检测点，并使用超声波探头对这些点进行扫描。
通过扫描的结果，他们发现了一些异常声波信号，这些信号表明了局部放电的存在。
他们还通过比对不同位置的声波信号强度来判断放电的位置。
接着，他们对开关柜内的电缆进行了局部放电检测。
他们在电缆的连接处、接头处等位置使用超声波探头对电缆进行扫描，并对扫描结果进行分析。
通过分析发现了一些电缆接头处存在的局部放电问题，这可能是导致局部放电的主要原因之一最后，他们根据测量结果对设备进行了修复和维护。
他们更换了老化的阻尼器，对电缆的接头进行了修复，并作出了一系列的预防措施，以防止局部放电问题再次发生。
通过这次局部放电检测，供电局成功地发现并解决了开关柜内的局部放电问题，确保了设备的安全运行。
这一案例表明，局部放电检测对于开关柜设备的运行和维护具有重要意义。
只有通过定期的检测和维护，才能及时发现和处理潜在的安全问题，确保设备的正常运行。
典型局部放电模型谱图
典型局部放电模型谱图————————————————————————————————作者：————————————————————————————————日期：典型局部放电模型试谱图1. 高压尖刺模型 电压等级PRＰD谱图说明9.１K Ｖ2７0°先出现放电，属于尖刺放电的第一阶段１1.2KV90°、２70°均出现放电现象，属于尖刺放电的第二阶段13.0ＫＶ9０°、270°放电剧烈，90°出现门型,属于放电的第三阶段2. 低压尖刺模型电压等级P ＲP Ｄ谱图说明13.５KV90°先出现放电,属于尖刺放电的第一阶段16.8KV90°、270°均出现放电现象,属于尖刺放电的第二阶段２４．1KV９0°放电剧烈,出现门型,属于放电的第三阶段3.悬浮模型电压等级PRPD谱图说明2５.8ＫV０~90°、18０～２70°之间均出现悬浮空中的放电现象。
悬浮仅加一个电压等级4. 自由金属颗粒模型颗粒类型 电压等级PRPD 谱图说明两个颗粒8.8KV0~３60°均有放电，总体趋势呈双山峰状1２.3KV一个颗粒9.7KＶ０~360°均有放电，总体趋势呈双山峰状１ 4.５KV5.沿面模型电压等级PRＰＤ谱图说明16.６KＶ1８0～27０°之间先出现放电,0~９０°仅出现少量放电，属于沿面放电的第一阶段21.5KV0～9０°、18０~270°之间均出现放电现象，0~90°放电较第一阶段明显增加,属于沿面放电的第二阶段２4.1KV０~９0°、180~２70°之间放电剧烈，属于沿面放电的第三阶段6.气隙模型电压等级ＰRPD谱图说明10.7KV相位发生在电压上升沿(1、3象限），第一象限有翼状图谱形状出现。
１2.2KV相位发生在电压上升沿(1、3象限），第一象限翼状图谱形状变窄。
带电检测特高压1000千伏HGIS局部放电缺陷案例剖析
六、解体结论 外观特征具有明显的放电疑似点，疑似点放电 特征与带电检测试验结论相符，放电类型和部位符 合预期。建议立即更换该盆子和套管支撑绝缘子。
七、后续工作
解体当日更换该盆子和套管支撑绝缘子，带电 后应用同样仪器进行多日带电检测，局部放电信号 消失。
八、案例给我们的启示及后续研究课题
20#盆子检测数据
19#盆子检测数据
2、 应用高速示波器经多日复测发现，超高频局放 信号幅值呈明显增长趋势。
第一日10:00为300～400mV
第二日10:00为500～600mV
18:00上升到2.0～2.5V 第三日10:00上升至2.8～3.2V 18:00为3.5～4.0V
3、根据示波器对17#、18#、19#、20#及套管底部法 兰处检测信号的幅值及时差，应用三维时差定位法将 信号源定位于20#盆子处。
20#-19#盆子：4 dBm 18#-19#盆子：-5.2 dBm
17#-18#盆子：-9 dBm
4、应用频谱仪检测发现300M，670M,900M赫兹信号 在17#、18#、19#、20#均存在，但呈现依次幅值增大 趋势，而且19#、20#出现1.5G赫兹以上的更高频分量。 各频段分量在时域下均呈现50赫兹相关性，正负半周 180度对称特征。相位波动较小，且放电幅值相等，根 据经验，该信号具有绝缘内部放电特征，不排除多点 放电的可能。
（一）绝缘盆子凸面现象
1、高压导体 下方5毫米处， 5:45到6:00 位置，有一 条疑似横向 裂纹，长约 1.5厘米，用 指甲刮蹭有 明显裂缝痕 迹，如下图 所示。
2、发现表面 杂质点较多， 个别杂质点 有砂纸打磨 痕迹，现场 选取了比较 明显的7个杂 质点进行标 记。
3、在5：00 点钟位置， 距离圆中心 点约30厘米 处有一微小 疑似气泡， 直径约1毫米。
110kV清涧站35kV I段PT柜局放检测案例
110kV清涧变电站35kVI段电压互感器开关柜局放检测案例分析（国网运城供电公司）一、局部放电发现过程2017年7月，运城供电公司变电检修室电气试验人员在对110kV清涧变电站35kV开关柜进行局放检测过程中，发现35kVI段电压互感器开关柜后上、后下部位暂态地电压测试值与环境背景值、历史数据的差值均大于20dB，超过规定值；后柜中上位置的通风口处超声波信号检测值最大为26dB，大于8dB，结合两种测试数据初步判断此开关柜存在比较严重的放电缺陷。
二、局部放电缺陷情况及分析2017年7月，电气试验人员使用PDS-T10型局部放电测试仪对110kV清涧变电站35kV开关柜进行局放检测。
测试当天开关室温度 36℃，湿度 50%，室外天气晴。
测试时照明灯、轴流风机、驱鼠器均关闭，无空调、除湿机。
根据现场开关柜实际结构选择前中、前下、后上、后下四个测试点首先进行暂态地电压测试。
测试过程中发现I段电压互感器开关柜后上、后下部位暂态地电压数值明显高于同排其它开关柜，测试数值见表一。
10 387开关柜30 25 27 2411 II段电压互感器开关柜26 25 23 25环境背景值：21dB由于开关室环境背景值为21dB，通过计算各开关柜暂态地电压测试数值与环境背景值、历史数据的差值，发现I段电压互感器后上、后下部位测试值与环境背景值、历史数据的差值均大于20dB，超过规定值，因此需要结合超声波等检测手段查找该开关柜暂态地电压值偏高的原因。
在对所有开关柜进行超声波检测时，发现35kV I段电压互感器开关柜后部缝隙处能监听到放电声音（相邻开关柜均无放电声音），超声波信号异常。
为了寻找异常信号最强处，对该开关柜进行多点定位检测，发现在开关柜柜体后中上位置的通风孔处超声波信号幅值最大，放电声音最为强烈，测试图谱如图一所示。
由图一可知，该开关柜后中部位置通风口处超声波信号周期最大值为26dB，频率成份2＞频率成份1，一个工频周期有两簇脉冲信号，放电脉冲波形稳定。
GIS 局部放电检测及典型图谱
局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,是造成绝缘劣化的主要原因,也是劣化的重要征兆和表现形式,与绝缘材料的劣化和击穿密切相关。
因此,对局部放电的有效检测对电力设备的安全稳定运行具有重要意义。
局部放电的检测是以局部放电所产生的各种现象为依据,通过能表述该现象的物理量来表征局部放电的状态及特性。
由于局部放电的过程中会产生电脉冲、电磁辐射、超声波、光以及一些化学生成物,并引起局部过热,相应地出现了脉冲电流法、超高频(UHF)法、超声波法、光测法、化学检测法、红外检测法等多种检测方法。
传统的局部放电检测方法,其测量信号的响应频率一般不超过 1 MHz,易受外界干扰的影响,很难用于电力设备的现场检测。
同传统的检测方法相比,超高频检测技术具有检测频率高、抗干扰性强和灵敏度高等优点,更适合局部放电在线监测,它通过接收电力变压器局部放电产生的超高频电磁波,实现局部放电的检测。
局部放电测量还有助于发现以SF6气体作为绝缘介质的气体绝缘金属封闭开关设备（以下简称GIS，包括HGIS和罐式断路器等）内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。
在GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。
检测原理电气设备在使用过程中，由于某些原因逐步产生缺陷，在局部出现的微小放电的物理状况。
检测局部放电是诊断电力设备绝缘状态的重要办法。
电力变压器内的油纸绝缘，由于自身老化或生产工艺，会导致绝缘缺陷。
绝缘缺陷的存在会造成电场不均匀而产生局部放电，使绝缘介质逐步受到侵蚀和损伤，最终导致变压器出现绝缘性故障,造成巨大的经济损失以及人身伤害。
所以局部放电的检测对电力变压器有着十分重要的意义。
变压器内部的典型局部放电形式有四种，他们分别是油中气隙放电、油纸隔板结构放电、悬浮电极放电和针板电极放电这四种。
我们利用超高频法检测变压器内部的局部放电。
OWTS电力电缆振荡波局部放电测试案例ppt课件
GB/T16927《高电压试验技术》； DL/T596《电力设备预防性试验规程》 DL/T 1576-2016 6kV～35kV 电缆振荡波局部放电测试方法
精品课件
4
测试步骤
1.拆头，保持足够的绝缘距离 2. 绝缘电阻测试 3.电缆全长测试包括接头的位置距离 4. 局放量校准，全长波速校准 5. 加压测试 6.数据分析，无需加密狗 7.生成报告
电力电缆振荡波局部放电测试案例
ohv diagnostic Location: Dresden, Germany
精品课件
1
概述
电力电缆局部放电量与电力电缆绝缘状况密切相关，局部放电量的 变化预示着电缆绝缘存在着可能危及电缆安全运行的缺陷。因此，国内 外许多专家、学者及一些国际电力权威机构一致推荐局部放电试验为绝 缘电力电缆绝缘状况评价的最佳方法，并作为及时发现电缆故障隐患、 预测电缆运行寿命、保障电缆安全可靠运行的重要手段。
精品课件
5
校准
精品课件
6
精品课件
7
案例一：上海
精品课件ห้องสมุดไป่ตู้
35kV XLPE 电 缆 ， 长 度为3313米，距离测 试端1020米处有一个 中间接头。经使用 OWTS M30系统检测 发 现 ： 该 电 缆 L1 相 在 1U0 时 放 电 量 达 到 560pC左右，1.7U0时 放 电 量 达 到 820pC 左 右，定位发现放电缺 陷就在接头处
精品课件
11
案例三 固原供电公司（2950米处有典型的柱状放电特征，对此处的接头进行 了重做处理，柱状消失，绝缘回升）
精品课件
局部放电标准图谱
附录一高频局部放电检测标准附录二高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形相位图谱沿面放电分类图谱附录三GIS超高频局部放电检测典型图谱定义：1、单周期检测数据：检测一个50Hz周期局部放电的峰值与相位角。
2、峰值检测数据：检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系。
3、PRPD检测数据获取局部放电信号峰值时，数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。
GIS超高频局部放电典型图谱：电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙（空穴、气隙）放电单周期检测图谱峰值检测图谱PRPD检测图谱移动电极局部放电（悬浮放电）单周期检测图谱峰值检测图谱PRPD检测图谱雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位单周期检测图谱峰值检测图谱PRPD检测图谱单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1）2年2）必要时正常：无典型放电图谱。
正常35kV Q<20pC110kV Q<10pC220kV Q<10pC异常：具有局部放电特征但放电量较小。
异常（I,II）35kV20pC<Q<100pCQ>100pC110kV10pC<Q<40pC40pC<Q<80pC220kV10pC<Q<20pC20pC<Q<50pC处理标准3个月复测，观察局部放电变化趋势密切监视（1-2周复测）或者进行在线监测缺陷：具有典型局部放电的检测图谱且放电量较大。
开关柜局部放电检测典型案例
10KV开关柜局部放电检测案例汇编前言：10kV开关柜内部局部放电的种类很多，主要分为内部放电和表面放电两种，目前主要采用的非介入方式、带电检测的方法主要为超声波检测和暂态地电压（TEV）两种检测方式，对于一些放电，我们可以同时侦测到超声波信号和TEV信号，而另一些放电情况我们只能检测到两种信号中的一种，因此在实际使用中，我们应该以这两种检测方式互为补充，才能够更好的检测到所有的局部放电情况。
暂态地电压检测原理：局部放电暂态地电压（Transient Earth Voltages）技术是局部放电检测的一种新方法，近年来在国内外得到了较快发展，并在电力设备如GIS、同步电机、变压器、电缆等的检测中得到了应用。
暂态地电压（Transient Earth Voltages）具有外界干扰信号少的特点，因而检测系统受外界干扰影响小，可以极大的提高电气设备局部放电检测，特别是在线检测的可靠性和灵敏度。
用于高压开关柜在线监测有明显的优点，因此这一测量技术发展很快，已在英国和法国的几个400kV变电站中取得经验。
德国一些大学对此技术很感兴趣，经过多年的努力，英国EA公司已经收集了一万多条涵盖所有不同型号的高压设备的暂态地电压（TEV）的数据库，对柜体内器件（如CT、PT）、母线连接处、支持绝缘子表面及开断装置进行了试验验证。
到目前为止，该技术已经在世界多国应用，各国的研究均表明，暂态地电压（Transient Earth Voltages）的在线监测有很好的前景。
对于国内，早期对高压开关柜可靠性的重视度不够，此技术在国内发展较慢，但由于该技术越来越多的得到国内认可，北京、上海、广州等大城市已经开始应用，并且取得了良好的效果。
当高压电气设备发生局部放电时, 放电电量先聚集在与放电点相邻的接地金属部分, 形成电流脉冲并向各个方向传播。
对于内部放电, 放电电量聚集在接地屏蔽的内表面, 因此, 如果屏蔽层是连续时无法在外部检测到放电信号。
