半导体制冷片(TEC)智能驱动器
PID半导体TEC加热制冷模式自适应驱动源
TEC-10A智能PID半导体TEC加热制冷模式自适应驱动源图1 控制器实物图一特性描述TEC-10A是一款高功率密度的TEC温度控制器，额定工作负载5A，峰值电流可达10A。
此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。
可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
二控制器指标输入：DC12V输出：-12V到+12V额定电流：5A控制温度范围：-55°~125°控制器主板尺寸：64mm*40mm定位孔尺寸：M3图2 TEC控制主板尺寸及接口定义三接线图图3 TEC-10A应用接线图TEC-10A接线端子为6芯连接器，图3所示。
接线时首先连接电源线和DS18B20，并且将GND端和DS18B20的GND端接到一起，等到接通电源后，最后接入TEC。
接线时，保证12V电源线界面大于0.5mm*mm。
接通电源后，LED1指示灯常亮，LED2指示灯指示当前控制板的工作状态。
1.0版本软件为加热时候，LED2亮，制冷时候，LED2灭。
1.1版本为当温度控制范围在设定温度的0.625度范围内时亮起，超 过这个范围时，LED2熄灭。
四 操作流程调试TEC 控制器，需要将TEC 控制器调试器通过排线和主控制板连接，显示屏幕显示如图所示波形。
图4 调试器液晶显示屏操作步骤第一步：温度设置。
切换按键“Choose ”键，使“#”在SV:xx.xxx 的后面；通过“UP ”键，向上调节设定温度，通过“DOWN ”向下调节设定温度，步进量为0.0625度，但不保存；第二步： PID 参数设置。
切换按键“Choose ”， 使“#”在Pxxx#的后面，按“UP ”键或“DOWN ”键，可以设置P ，依次设置I 和D ； 第三步：确认设定参数，点击“ENTER ”。
此时，调试器将参数发送到主控制板，然后存储于主控制板内部。
tec半导体制冷器结构
tec半导体制冷器结构TEC（热电制冷器）是一种基于热电效应实现制冷或加热的装置，它通过在P型和N型半导体材料之间施加电压，使得电流流过半导体材料时产生的热量从一侧传导到另一侧，从而实现制冷或加热效果。
TEC半导体制冷器的结构主要由四个组成部分组成：P型半导体材料、N型半导体材料、P型半导体材料与N型半导体材料之间的热电联接面以及电极。
在TEC半导体制冷器中，P型半导体材料和N型半导体材料通过热电联接面连接起来，形成一个热电偶。
P型半导体材料和N型半导体材料具有不同的电子结构，当电流通过半导体材料时，由于热电效应的存在，电子在半导体材料中移动时会产生热量。
热电偶两侧的电极用于施加电压，当电流从P型材料流入N型材料时，热量会从P型材料的一侧传导到N型材料的一侧，同时，从N 型材料的另一侧传导到P型材料的另一侧。
这样就实现了从一侧吸热，另一侧放热的效果，达到制冷的目的。
为了提高TEC半导体制冷器的制冷效果，通常会在热电联接面上加入散热片。
散热片可以增大热电联接面的面积，提高热量的传导效率，使得TEC半导体制冷器的制冷效果更好。
TEC半导体制冷器还可以通过控制施加在热电偶上的电压的大小和方向来实现不同的制冷效果。
当电压为正值时，热量从一侧传导到另一侧，实现制冷效果；当电压为负值时，热量传导方向相反，实现加热效果。
TEC半导体制冷器由于其结构简单、体积小、制冷速度快等特点，广泛应用于各种需要制冷或加热的领域。
例如，在电子设备中，TEC 半导体制冷器可以用于散热，提高设备的稳定性和性能；在生物医学领域，TEC半导体制冷器可以用于冷冻保存生物样本；在光电子领域，TEC半导体制冷器可以用于调节激光器的温度等。
TEC半导体制冷器的结构简单、制冷效果好，具有广泛的应用前景。
随着科技的不断进步，TEC半导体制冷器的性能将进一步提升，应用领域也将不断扩大。
半导体制冷器(TEC)简介

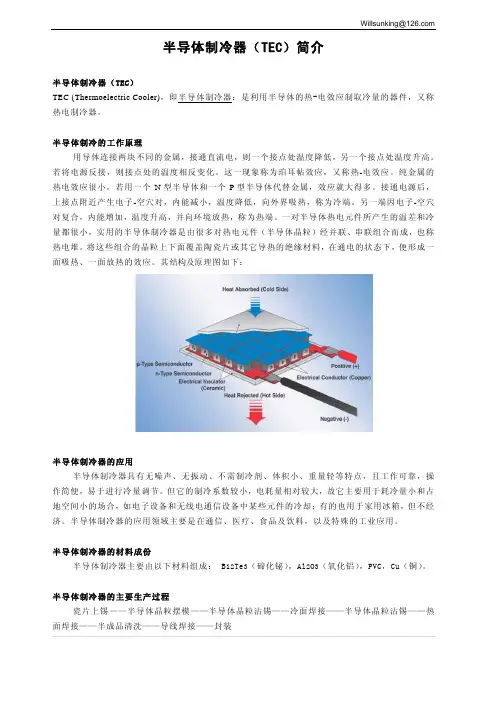

Willsunking@半导体制冷器（TEC）简介半导体制冷器（TEC）TEC (Thermoelectric Cooler)，即半导体制冷器：是利用半导体的热-电效应制取冷量的器件，又称热电制冷器。
半导体制冷的工作原理用导体连接两块不同的金属，接通直流电，则一个接点处温度降低，另一个接点处温度升高。
若将电源反接，则接点处的温度相反变化。
这一现象称为珀耳帖效应，又称热-电效应。
纯金属的热电效应很小，若用一个N型半导体和一个P型半导体代替金属，效应就大得多。
接通电源后，上接点附近产生电子-空穴对，内能减小，温度降低，向外界吸热，称为冷端。
另一端因电子-空穴对复合，内能增加，温度升高，并向环境放热，称为热端。
一对半导体热电元件所产生的温差和冷量都很小，实用的半导体制冷器是由很多对热电元件（半导体晶粒）经并联、串联组合而成，也称热电堆。
将这些组合的晶粒上下面覆盖陶瓷片或其它导热的绝缘材料，在通电的状态下，便形成一面吸热、一面放热的效应。
其结构及原理图如下：半导体制冷器的应用半导体制冷器具有无噪声、无振动、不需制冷剂、体积小、重量轻等特点，且工作可靠，操作简便，易于进行冷量调节。
但它的制冷系数较小，电耗量相对较大，故它主要用于耗冷量小和占地空间小的场合，如电子设备和无线电通信设备中某些元件的冷却；有的也用于家用冰箱，但不经济。
半导体制冷器的应用领域主要是在通信、医疗、食品及饮料，以及特殊的工业应用。
半导体制冷器的材料成份半导体制冷器主要由以下材料组成： Bi2Te3（碲化铋），Al2O3（氧化铝），PVC，Cu（铜）。
半导体制冷器的主要生产过程瓷片上锡——半导体晶粒摆模——半导体晶粒沾锡——冷面焊接——半导体晶粒沾锡——热面焊接——半成品清洗——导线焊接——封装。
tec制冷的原理
tec制冷的原理TEC制冷的原理TEC（Thermo-Electric Cooler）制冷是一种基于热电效应的制冷技术，利用半导体材料的热电效应实现温度调节和控制。
它具有结构简单、体积小、可靠性高、无振动、无噪音等优点，被广泛应用于各种电子设备、光电子器件、生物医学、航空航天等领域。
TEC制冷的原理基于Peltier效应，这个效应是指当电流通过两个不同材料的接触处时，会产生热电效应，即一个材料变冷，另一个材料变热。
这个效应是由于材料中的电子在电场作用下发生的能量转换。
TEC制冷器通常由两个不同类型的半导体材料（P型和N型）组成的热电偶构成。
当一个电流通过热电偶时，热电偶的两侧会产生不同的温度。
P型半导体材料的电子具有较高的能量，当电流通过时，电子会从P型材料中流向N型材料，同时吸收热量，导致P型材料变冷。
在N型材料中，电子流向P型材料，释放热量，导致N型材料变热。
TEC制冷器通常包含多个热电偶，这些热电偶通过多层堆叠在一起，形成一个热电堆。
每个热电偶上的电流方向相反，以增强制冷效果。
当电流通过整个热电堆时，冷面的温度会降低，热面的温度会升高。
通过控制电流的方向和大小，可以实现对TEC制冷器的温度控制。
TEC制冷器的制冷效果取决于多个因素，包括电流大小、热电堆的尺寸和材料特性等。
一般来说，增大电流可以提高制冷效果，但同时也会增加功耗。
选择合适的热电材料和优化热电堆的结构，可以提高制冷器的效率。
除了制冷，TEC技术还可以用于温度恒定控制。
通过反馈控制系统，可以根据实际需要调整电流的大小和方向，使TEC制冷器能够自动调节温度，保持恒定。
尽管TEC制冷技术具有很多优点，但也存在一些限制。
首先，TEC 制冷器的制冷能力有限，一般只能实现较小范围的温度差。
其次，TEC制冷器的效率相对较低，能量转换效率一般在10%左右。
此外，TEC制冷器在高温环境下容易受损，需要进行散热处理。
总的来说，TEC制冷技术是一种简单、可靠的制冷技术，适用于各种小型电子设备和光电器件的温度控制。
0-10A智能PID半导体TEC加热制冷模式自适应驱动源

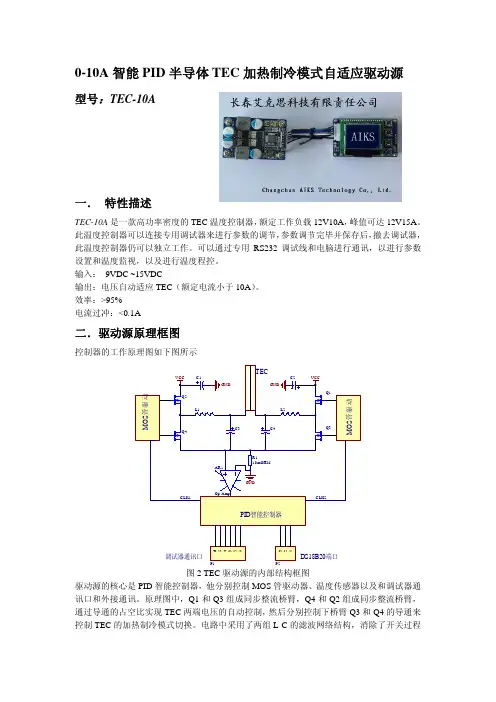

0-10A智能PID半导体TEC加热制冷模式自适应驱动源型号：TEC-10A一． 特性描述TEC-10A是一款高功率密度的TEC温度控制器，额定工作负载12V10A，峰值可达12V15A。
此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。
可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
输入： 9VDC ~15VDC输出：电压自动适应TEC（额定电流小于10A）。
效率：>95%电流过冲：<0.1A二．驱动源原理框图控制器的工作原理图如下图所示图2 TEC驱动源的内部结构框图驱动源的核心是PID智能控制器，他分别控制MOS管驱动器、温度传感器以及和调试器通讯口和外接通讯。
原理图中，Q1和Q3组成同步整流桥臂，Q4和Q2组成同步整流桥臂，通过导通的占空比实现TEC两端电压的自动控制，然后分别控制下桥臂Q3和Q4的导通来控制TEC的加热制冷模式切换。
电路中采用了两组L-C的滤波网络结构，消除了开关过程中大电流对TEC寿命的影响，为了确保电路的可靠性，这里采用10mOHM的电流取样电阻进行电流采集，当出现过流情况时，自动采取限制电压的措施。
三． 连接示意图为了设定当前需要设定的参数，驱动源连接调试器，在调试屏上可以直接修改设定温度，P，I，D参数。
图3.1 四片TEC调试模式连接示意图图3.2 二片TEC调试模式连接示意图图3.3 一片TEC 调试模式连接示意图调试模式接线图，本驱动器可以连接4片TEC 制冷片，制冷片串并联，如图3.1所示，输入电压为15V 。
本驱动器可以连接2片TEC 制冷片，制冷片串并联，如图3.2所示，输入电压为12V 。
本驱动器可以连接1片TEC 制冷片，制冷片串并联，如图3.2所示，输入电压为12V 。
该模块在工作时，工作温度不宜超过60°，在正常使用中，应该有自然风通过该驱动源，实现风冷。
半导体制冷片TEC1-12703参数资料和注意事项
半导体制冷⽚TEC1-12703参数资料和注意事项半导体制冷⽚主要参数芯⽚型号：TEC1-12703外形尺⼨：40*40*3.6mm 元件对数 127导线规格：引线长100±5mm RV标准导线单头5mm镀锡内部阻值：4.0~4.3Ω（环境温度23±1℃,1kHZ Ac测试）最⼤温差：△Tmax(Qc=0) 60℃以上。
⼯作电流：Imax=3A（额定电压启动时）额定电压：DC12V（Vmax：15.5V）致冷功率：Qcmax 18W装配压⼒：85N/cm2⼯作环境：温度范围 -55℃～83℃（过⾼的环境温度降直接影响制冷效率）封装⼯艺：四周标准704硅橡胶密封包装标准：泡沫盒包装,存放条件环境温度-10℃～40℃存放条件：-40~60℃制冷⽚原理介绍热电制冷是热电效应主要是珀尔帖效应在制冷技术⽅⾯的应⽤。
实⽤的热电制冷装置是由热电效应⽐较显著、热电制冷效率⽐较⾼的半导体热电偶构成的。
半导体热电偶由N 型半导体和P型半导体组成。
N 型材料有多余的电⼦，有负温差电势。
P 型材料电⼦不⾜，有正温差电势；当电⼦从P 型穿过结点⾄N 型时，其能量必然增加，⽽且增加的能量相当于结点所消耗的能量。
这⼀点可⽤温差降低来证明。
热电堆的上⾯是冷端，下⾯是热端。
借助热交换器等各种传热⼿段，使热电堆相反，当电⼦从N型流⾄P型材料时，结点的温度就会升⾼。
直接接触的热电偶电路在实际的引⽤中不可⽤，所以上图的连接⽅法来代替，实验证明，在温差电路中引⼊第三种材料（铜连接⽚和导线）不会改变电路的特性。
这样，半导体元件可以各种不同的连接⽅法满⾜使⽤者的要求。
把⼀只P型半导体和⼀只N 型半导体联结成热电偶，接上直流电源后，在接头处就会产⽣温差和热量的转移.在上⾯的接头处，电流⽅向是N⾄P，温度下降并且吸热，这就是冷端。
⽽在下⾯的⼀个接头处，电流⽅向是P ⾄N ，温度上升并且放热，因此是热端。
按图中把若⼲对半导体热电偶对在电路上串联起来，⽽在传热⽅⾯则是并联的，这就构成了⼀个常见的制冷热电堆。
半导体TEC温控驱动模块 pid软件控制 智能无极双向控制
半导体TEC温控驱动模块产品介绍本系列的“半导体制冷控制器”是专门为骤动半导体制冷片（热电制冷片）而设计的高性能温度控制系统（风冷），其特点是高精度和高稳定度。
输出负我为半导体制冷片（热电制冷片）。
半导体制冷是利用帕尔帖效应原理工作的，具有高精度、长寿命、体积小、无噪声、无磨损、无振动、无污染、既可制冷乂可加热等优点，是真正的绿色产品。
本系列产品带有完美的PID控制软件，智能无级控温，既可加热又可制冷。
可用于控制激光器件、医疗器件、半导体器件、红外探测器、光电倍•增管、或其它任何需要温度控制的地方。
该产品采用现代最新电力电子器件和高速微处理器（MPI）程序控制技术，以及PWM调制、双向电源、PII）调节技术，具有优良的电压、电流输出特性，开美机时无过冲、反冲、浪涌现象, 并带有过流、过压、过温、欠温等保护电路，以及RS232或RS485远程控制接口注：为了获到最好的精度、线性度、定度等，本产品采用标准口本进FINTC （热敏电阻）作为温度采样元件。
产品特点＞智能无级调温，双向温度控制＞温度控制精度为度或度＞工作温度可任意设置（常规在-20C〜120C之间选择，其它范围可定制）＞工作温度超过上限/下限（软件设定）时报警＞用户可以修改温度PID反应参数＞恒温模式：双向冷热恒温＞具有过流、过压、过热等保护＞具有硬件过温、欠温等保护电路＞高稳定，高抗干扰,完全消除温度采样通道中的50/60HZ工频干扰＞触摸屏控制接口＞友好的人机界面和故障诊断功能（在操作不当或电源故障时，电源将给出故障号提示）＞模块尺寸：WXLXH=90X50X35inm＞接受定制：可根据客户需要定制温控电源，定制夹具平台等＞同时提供各种温控模块产品选择单路温控双路温控产品应用＞半导体激光器、激光晶体，激光倍频晶体温度控制＞固体温度控制、实验、科研温度控制＞上下温实验等。
半导体制冷片Tec1-12705-40x40
Chiefly Choice Co.,limitedTe Cooler High Performance and Highly Reliable Solutionfor Cooling and Heating ApplicationsSpecification of Thermoelectric ModuleTec1-12705Thermoelectric Module (Peltier Module)SpecificationsThermoelectrical parametersSpecifications(27ºC hot side temperature)Module material specifications are nominal values based on the hot-side temperature indicated.Thermoelectric material parameter tolerance is +/-10%.In no case should the module temperature be allowed to (Peltier Module)exceed its maximum operation/storage temperature.Please review all product and technical information,Thermoelectric Module Mounting Procedure,parameter Operation/storage temperature -40°C to +80°Cdefinitions,FAQ's,and ordering information posted on our website before purchasing or using this product.V-Max (VDC)15.40I-Max(A) 5.00Q-Max(W)46.50DT-Max(ºC)67.00Rac(Ohm) 2.51Operation/storaget emperature -40.00℃to +80.00℃Ceramic materia Alumina(Al2O3,white 96%)Internal solder125.00℃Definitions:Imax:Input current resulting in greatest ΔT (ΔTmax)[Amps]Qmax:Maximum amount of heat that can be absorbed at cold face (occurs at I=Imax,ΔT =0℃)[Watts]TH:Temperature of the TEC hot face during operation [℃]ΔTmax:Maximum temperature difference a TEC can achieve (occurs at I=Imax,Qc =0)[℃]Vmax:Voltage at ΔT (ΔTmax)[V olts]Width-A(mm)40.00Flatness-F(mm)0.20Width-B(mm)40.00Parallelism -(mm)0.03Height-H(mm)4.20Wire size-WS(mm²)0.34Wire length-WL(mm)120.00+5mmROHS YesApplicationsFeatures•Analytical Instrumentation •PCR Cyclers•Thermal Test Sockets•Electronic Enclosure Cooling •Chillers (Liquid Cooling)•Power Generation•Thermal Cycling Durability •Power Cycling Reliability •Precise Temperature Control •Strong Lead Attachment •RoHS Compliant•Continuous Operation at High TemperaturesAny more Info needed ,Please feel free to contact us :sales@,or Visit : Address:E-Dong,Guang HaoGongYeQu,QueShanLu,LongHuaXinQu,ShenZhenShi,China,518109Tel:+86-755-27700789,27744129,Fax:+86-755-22630176Tec1-12705。
半导体制冷器TEC的驱动与控制 (一)
半导体制冷器TEC的驱动与控制 (一)半导体制冷器TEC（Thermo-Electric Cooler）是一种利用Peltier效应产生制冷的器件，其主要应用于微电子、激光器、传感器等领域的温度控制。
TEC驱动与控制一直是半导体电子学领域的研究热点之一。
一、TEC驱动方式TEC的驱动方式分为两种：恒定电流驱动和恒定电压驱动。
其中，恒定电流驱动是指在TEC两端加上一个恒定电流，使其产生的热量与冷量相等，达到匀速制冷的效果；恒定电压驱动则是在TEC两端加上一个恒定电压，使其产生的冷量和热量成一定比例，达到不同的温度控制效果。
二、TEC控制方法TEC的控制方法主要分为三类：PID控制、H∞控制和模型预测控制。
其中，PID控制是目前最常用的一种控制方法，其基本原理是通过比较目标温度值与实际温度值之间的偏差，计算出一个控制量，再通过PID 算法进行控制，使温度达到稳定状态。
三、TEC控制参数TEC控制参数包括：电流、电压、温度、功率和效率。
其中，电流和电压的控制可以实现恒定电流和恒定电压的控制方式；温度的控制需要采集温度传感器数据并进行反馈控制；功率和效率则需要根据TEC的工作状态和应用环境来进行动态调整。
四、TEC驱动与控制电路TEC驱动与控制电路主要包括三个部分：TEC驱动模块、温度采集模块以及控制模块。
其中，TEC驱动模块主要实现对TEC的驱动，而温度采集模块则用来采集温度传感器的数据，控制模块则实现了对TEC的PID 控制功能。
五、TEC控制软件TEC控制软件可以实现对TEC的控制参数设置、PID参数调整、温度采集和数据分析等一系列功能。
此外，软件还可以根据用户的需求，实现定时控制、手动控制和自动控制等功能，为用户操作提供更加便利的选择。
总之，TEC驱动与控制是半导体电子学领域的研究热点，通过对TEC控制参数的实时调整，可以使TEC达到最佳的制冷效果，为半导体行业和生产领域提供更好的温度控制解决方案。
半导体制冷器(TEC)的驱动与控制
如何控制和补偿半导体制冷器摘要在很多需要精密温度控制的设备中经常可以看到半导体制冷器。
对温度及其敏感的组件往往与TEC和温度监视器集成到一个单一热工程模块。
半导体制冷器也可以通过翻转电流而制热。
TEC非常小的体积为精密控制单个组件（例如，光纤激光器驱动器，高精度的参考电压或任何温度敏感型设备）的温度提供了可能。
此应用手册简要讨论TEC设计的起源和历史，然后概述了TEC基本操作。
随后又说明了TEC的控制和补偿问题。
该文最后详细分析了TEC控制的优化以及优化方程。
关键字：PID、DWDM、SFF、SFP、光纤、激光模块、热电冷却器，热电偶、TEC，温度控制，热循环热敏电阻简介1821年托马斯·塞贝克发现，两个不同的材料的导体连在一起，并且两个材料各自的温度不同的时候，这个环路内就会有电流流过。
十二年后，皮尔贴（J.C.Peltier）发现了与这一现象相反的效果：通过削减环路中的一个导体，使外部电流流经环路，然后就可以发现两个连接点之间有温度差出现，这一现象后来被称作皮尔贴效应。
由于那时的材料所限，皮尔贴效应中材料之间的温度差有大部分都是大电流流过材料所产生的电阻热。
随着近来材料学的不断进步，这些连接点制热或制冷的效应越加变得实用化，它可以作为热电泵，使用起来和基于氟碳蒸气压缩的制冷方式并没有太大的差别。
虽然TEC仍然不如氟碳蒸发循环设备更加实用，但是它没有移动部件和工作流体，这就为制冷设备小型化提供了可能。
基本工作原理由于皮尔贴效应可以通过电流线性控制，半导体制冷器（TEC）已经在涉及精密温度控制的设备中得到了大量的应用。
温度敏感型器件、TEC、温度传感器被集成到一个单一的模块中。
TEC控制需要一个电平可以翻转的电源以提供正电压和负电压。
要想在单电源设备中做到这一点，那么完全可以使用H桥电路。
线性稳压电源总会有纹波，同时它的效率非常低，需要大体积的元件并且还要做好热隔离防止调整管发出的热量加载到制冷器上。
半导体制冷片tec评价
半导体制冷片tec评价
半导体制冷片（TEC）是一种利用Peltier效应实现制冷的装置，它具有许多优点和一些局限性。
首先，让我们来看看半导体制冷片
的优点。
一、高效性能，半导体制冷片具有快速响应和高效能的特点。
它们可以迅速实现制冷效果，因此在一些需要快速制冷的应用中非
常有用。
二、小型化，半导体制冷片相对于传统的制冷设备来说体积小巧，这使得它们可以被应用在一些空间有限的场合，比如微型制冷
器件或电子设备中。
三、无振动，与传统的压缩式制冷设备相比，半导体制冷片没
有运转时的振动，这使得它们在一些对振动敏感的应用中具有优势。
四、无环境污染，半导体制冷片不含有对臭氧层有害的氟利昂
等化学物质，因此对环境的影响较小。
然而，半导体制冷片也存在一些局限性：
一、制冷能力受限，相比传统的压缩式制冷设备，半导体制冷
片的制冷能力相对较弱，无法应对大功率、大制冷量的需求。
二、热效率较低，半导体制冷片的热效率通常较低，这意味着
它们在一些需要长时间连续工作的高负荷制冷应用中可能不太适用。
三、温差受限，半导体制冷片的制冷温差受到材料热导率的限制，因此无法实现非常低的温度。
综上所述，半导体制冷片在一些特定的应用场合具有明显的优势，但在一些对制冷能力和效率有较高要求的场合可能不太适用。
在选择是否采用半导体制冷片时，需要根据具体的应用需求进行全
面评估。
tec半导体制冷器结构
tec半导体制冷器结构TEC半导体制冷器结构导语：TEC半导体制冷器（Thermoelectric Cooler）是一种基于热电效应的制冷装置，利用半导体材料的特性实现温度调节。
本文将从TEC 半导体制冷器的结构入手，介绍其主要构成部分及工作原理。
一、TEC半导体制冷器的主要构成部分TEC半导体制冷器通常由以下几个主要部分组成：1. 热电模块（Thermoelectric Module）：热电模块是TEC半导体制冷器的核心部分，由多个热电对组成。
每个热电对包含一个N型半导体和一个P型半导体，它们通过热电效应产生冷热电流。
2. 散热器（Heat Sink）：散热器用于散热，将热电模块产生的热量迅速散发出去，确保制冷器的高效运行。
散热器通常采用铝制或铜制材料，具有良好的导热性能。
3. 电源供应器（Power Supply）：电源供应器为TEC半导体制冷器提供工作所需的电能。
根据制冷器的功率需求，电源供应器需要提供相应的电流和电压。
4. 控制器（Controller）：控制器用于调节TEC半导体制冷器的工作温度。
通过控制器，用户可以设定制冷器的目标温度，并实时监测和调整温度参数。
二、TEC半导体制冷器的工作原理TEC半导体制冷器的工作原理基于热电效应，即当两种不同温度的导体连接在一起时，会产生电流。
TEC半导体制冷器利用这种效应，通过控制电流的方向和大小来实现温度的调节。
1. 制冷模式：在制冷模式下，TEC半导体制冷器通过控制电流的方向，使得热电对中的N型半导体变为冷端，P型半导体变为热端。
由于热电效应的作用，冷端吸收热量，而热端则排出热量。
通过这种方式，TEC 半导体制冷器可以将热量从冷端传递到热端，从而实现制冷效果。
2. 加热模式：在加热模式下，TEC半导体制冷器通过调转电流方向，使得热电对中的N型半导体变为热端，P型半导体变为冷端。
这样，热电效应的作用会导致热端吸收热量，而冷端则排出热量。
通过这种方式，TEC半导体制冷器可以将热量从热端传递到冷端，实现加热效果。
基于半导体致冷器数学模型的tec制冷系统的效率估算
基于半导体致冷器数学模型的tec制冷系统
的效率估算
半导体致冷器（Thermoelectric Cooler，简称TEC）是一种具有机电耦合特性的新型致冷装置，它由两支金属基片夹紧直接连接一定数量半导体元件组成。
当每件TEC系统供电，半导体元件会消耗功率使冷侧与热侧温度有所差异，这种利用热电效应获得的热流做致冷原理的系统称为制冷系统。
采用基于半导体致冷器的数学模型可以估算TEC制冷系统的效率。
首先，为了计算TEC系统的有效热流，使用以TEC元件结构和工作温度为变量的热导系数公式，有：
α=α_1F_1-α_2F_2;
其中，α为TEC热流系数，α1和α2分别为TEC元件的热导系数，F1和F2分别为TEC元件的占比和抵消系数。
接下来，经考证，TEC元件的发热功率是其输入功率的一半，即：Q=P/2;
最后，根据传热关系可以计算TEC系统的效率：
η=(T_2-T_1)/T_2·Q=2·α·(T_2-T_1)/P;
其中，η为TEC制冷系统的效率，T1和T2分别为制冷系统热侧和冷侧的温度，Q和P分别为TEC制冷系统的热量流和耗电量。
因此，根据TEC半导体致冷器的数学模型可以估算TEC制冷系统的效率。
tec半导体制热片驱动电路
tec半导体制热片驱动电路简介tec半导体制热片是一种常用于温度控制和制冷应用的电子元件。
它利用Peltier 效应，通过在两个不同温度之间施加电流来产生热量或吸收热量。
然而，为了实现有效的温度控制和性能优化，tec半导体制热片需要驱动电路来提供适当的电流和电压。
本文将详细介绍tec半导体制热片驱动电路的原理、设计要点以及常见问题解决方法。
原理tec半导体制热片的工作原理基于Peltier效应。
当在两个不同温度之间施加电流时，tec半导体制热片可以通过反转Peltier效应来产生或吸收热量。
具体而言，当正向电流通过tec器件时，从一侧吸收热量并向另一侧释放热量；反之，当反向电流通过时，则相反。
设计要点1. 选取合适的驱动器选择合适的驱动器对于tec半导体制热片的性能至关重要。
一个好的驱动器应该能够提供稳定的电流和电压输出，并具备以下特点：•调节范围广：驱动器应具备广泛的电流和电压调节范围，以满足不同的应用需求。
•稳定性高：驱动器应具备良好的稳定性，以确保tec半导体制热片工作在预期的温度范围内。
•保护功能完善：驱动器应具备过流、过压、过温等保护功能，以保护tec半导体制热片免受损坏。
2. 温度传感器为了实现精确的温度控制，一个或多个温度传感器通常被添加到tec半导体制热片驱动电路中。
这些传感器可以测量tec半导体制热片上不同位置的温度，并将数据反馈给控制系统。
控制系统可以根据测量结果调整驱动器的输出，以实现所需的温度控制。
3. 稳定电源稳定的电源对于tec半导体制热片驱动电路至关重要。
任何电压和电流波动都可能影响到tec半导体制热片的性能和稳定性。
因此，为驱动电路提供稳定的电源是必要的，可以通过使用稳压器、滤波电容等措施来实现。
4. 热管理tec半导体制热片在工作过程中会产生大量的热量，如果不能有效地进行热管理，可能会导致温度不均匀或过热。
为了解决这个问题，可以采用散热器、风扇等散热装置来提高散热效果，并确保tec半导体制热片能够在适当的温度范围内工作。
半导体制冷片TEC1
半导体制冷片TEC1芯片型号：TEC1-12706外部尺寸：40*40*3.75mm 内部阻值：2.1~2.4Ω（环境温度23±1℃,1kHZ Ac测试）最大温差：△Tmax(Qc=0) 67℃以上。
工作电流：Imax=4.3-4.6A（额定12V时）额定电压：12V（Vmax：15V启动电流5.8A）致冷功率：Qcmax 60-72W工作环境：温度范围 -55℃～80℃（过高的环境温度降直接影响制冷效率）安装散热器一定要涂导热硅脂。
有字面为冷面，无字面为热面。
必须要在散热面加装散热器，或水冷散热装置,否则会烧毁。
TEC12706半导体制冷器给我们带来散热新概念，使CPU的温度进一步得到控制。
随著夏日的来临，环境气温的升高，超频爱好者都想进一步改善CPU的散热条件，半导体制冷器在通电的情况下，两端极板会产生一定的温差，人们正是利用它的冷凝面为CPU提供一个低温环境。
半导体制冷器的用途很多，可用於制作便携冷藏/保温箱、冷热饮水机等。
也用於电子器件的散热。
目前制冷器所采用的半导体材料最主要为碲化铋，加入不纯物经过特殊处理而成N型或P型半导体温差元件。
以市面常见的TEC1-12605为例，其额定电压为：12v，额定电流为5A，最大温差可达60摄氏度，外型尺寸为4 X 4 X 0.４Cm，重约25克。
它的工作特点是一面制冷而一面发热。
接通直流电源后，电子由负极(-)出发，首先经过P型半导体，在此吸收热量，到了N型半导体，又将热量放出，每经过一个NP模组，就有热量由一边被送到另外一边，造成温差，从而形成冷热端。
安装使用参考：制冷片的安装及使用很简单。
在安装前，最好准备一点导热矽脂，然后，找一节乾电池，接在制冷器两根引线上，就可感到一端明显发凉而另一端发热，记住引线的极性并确定好制冷器的冷、热端。
正式安装时，在制冷器两端均匀涂上导热矽脂，在CPU与散热器之间插入制冷片，请注意先试好的冷热面方向，冷面贴著CPU，热面与强力的(功率越高越好)散热片接触。
tec制冷片工作原理
tec制冷片工作原理TEC制冷片是一种基于Peltier效应的热电模块，它可以将电能转化为热能或者反过来将热能转化为电能。
在制冷方面，TEC制冷片可以通过传导方式将热量从一个物体中移除，并将其传递到另一个物体中。
以下是TEC制冷片的工作原理。
1. Peltier效应Peltier效应是指当两种不同材料之间形成一个电路时，通过该电路流过的电流会产生一种热现象，即在两种材料之间会产生一个温度差。
这个温度差的大小取决于所使用材料的特性和流过该电路的电流强度。
2. TEC制冷片结构TEC制冷片通常由两个不同类型的半导体材料（p型和n型）交替排列而成，它们被固定在一起并形成了一个矩形形状。
每个半导体材料都有一个金属接头，用于连接外部电源。
3. 工作原理当外部电源连接到TEC制冷片上时，通过该电路流过的直流电会在半导体材料中产生Peltier效应。
具体来说，在p型半导体材料中，由于电子的缺失，会形成一些空穴。
而在n型半导体材料中，则会形成一些自由电子。
当电流通过这两种材料时，空穴和自由电子会相互结合并释放能量，从而产生热量。
根据Peltier效应的原理，在TEC制冷片中，当电流从p型材料进入n 型材料时，热量会从p型材料中吸收并传递到n型材料中。
因此，p 型材料的一侧会变得更冷，而n型材料的一侧则会变得更热。
通过改变所施加的电流方向和大小，可以控制TEC制冷片中产生的温度差。
4. 应用TEC制冷片广泛应用于许多领域，例如光学仪器、半导体设备、医疗设备和航空航天等。
在光学仪器领域中，TEC制冷片常用于稳定激光器的输出功率和波长；在半导体设备领域中，则可用于控制芯片温度以避免过热损坏；在医疗设备领域中，则可用于降低MRI扫描过程中的噪声等。
tec半导体制冷原理
tec半导体制冷原理TEC半导体制冷原理一、引言半导体技术的广泛应用使得人们的生活变得更加便利和舒适。
而在半导体技术中，TEC（Thermoelectric Cooler）半导体制冷技术是一种常见且有效的制冷方法。
本文将介绍TEC半导体制冷的原理和工作过程。
二、TEC半导体制冷原理1. Peltier效应TEC半导体制冷技术基于Peltier效应。
Peltier效应是指在两种不同导电性质的半导体材料接触处，通过加热或者加冷的方式来产生电流。
当电流通过这两种半导体材料时，会在接触处产生一种热流。
当电流方向改变时，热流的方向也会改变。
这个过程中，热量的转移是由电流驱动的。
2. 半导体材料选择TEC半导体制冷中常用的半导体材料是N型半导体和P型半导体。
这两种半导体材料的热电性能差异较大，使得制冷效果更加显著。
在TEC器件中，N型半导体和P型半导体材料被交替连接起来，形成了一个大量的热电对。
3. 热电对的工作原理TEC器件中的热电对的工作原理是基于热电耦合效应。
当电流通过器件中的热电对时，会在P型半导体和N型半导体之间产生热流。
热流的产生是由电子在半导体中的传导和扩散引起的。
这个过程中，热流的转移是由电流驱动的。
4. 制冷效果TEC器件的制冷效果是由热电对的热流转移引起的。
当电流通过器件时，热电对的热流将热量从冷端传输到热端，从而使冷端温度降低。
通过控制电流的大小和方向，可以实现冷端温度的精确控制。
同时，制冷效果也受到环境温度和散热条件的影响。
三、TEC半导体制冷的应用1. 电子设备散热TEC半导体制冷技术在电子设备散热中得到了广泛应用。
通过将TEC 器件连接到电子设备的散热片上，可以实现快速的散热效果。
这对于需要长时间高负荷工作的电子设备来说，能够有效保护其稳定性和寿命。
2. 光电子器件TEC半导体制冷技术在光电子器件中也有广泛的应用。
光电子器件往往需要在低温环境下工作，而TEC器件可以提供可靠的低温制冷效果。
基于半导体制冷片TEC的温度控制器完整版
基于半导体制冷片TEC 的温度控制器集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]一、原理半导体制冷片也叫热电制冷片，其原理是Peltier效应，它既可制冷又可加热，通过改变直流电流的极性来决定在同一制冷片上实现制冷或加热，这个效果的产生就是通过热电的原理来实现的。
其实在原理上半导体制冷器只是一个热传递的工具。
其优缺点：1、不需要任何，可连续工作。
2、半导体制冷片具有两种功能，既能制冷，又能加热，制冷效率一般不咼，但制热效率很高，永远大于1。
因此使用一个片件就可以代替分立的加热系统和制冷。
3、半导体制冷片是电流换能型片件，通过输入电流的控制，可实现高精度的温度控制，再加上温度检测和控制手段，，便于组成自动控制系统。
4、半导体制冷片热惯性非常小，制冷制热时间很快，在热端散热良好冷端空载的情况下，通电不到一分钟，制冷片就能达到最大温差。
5、半导体制冷片的温差范围，从正温90^到负温度130°C都可以实现。
二、使用说明：正确的安装、组装方法：1、制冷片一面安装散热片，一面安装导冷系统，安装表面平面度不大于0.03mm，要除去毛刺、污物。
2、制冷片与散热片和导冷块接触良好，接触面须涂有一薄层导热脂。
3、固定制冷片时既要使制冷片受力均匀，又要注意切勿过度，以防止瓷片压裂。
正确的使用条件：1、使用直流电源电压不得超过额定电压，电源波纹系数小于10%。
2、电流不得超过组件的额定电流。
3、制冷片正在工作时不得瞬间通反向（须在5分钟之后）。
4、制冷片内部不得进水。
5、制冷片周围湿度不得超过80%。
三、半导体制冷器的驱动电路设计半导体制冷片根据流过半导体的电流方向和大小来决定其工作状态的（电流的方向决定制冷或者制热，电流的大小决定制冷或者制热的程度和效果）。
为了使半导体制冷片能够自动的进行恒温控制，就必须设计好其驱动电路和控制电路。
PID控制系统是目前精度较高的技术，可以用来对半导体制冷片的电流进行控制，以实现高精度的控温效果。
tec制冷片规格书
tec制冷片规格书TEC制冷片规格书一、产品介绍TEC制冷片（Thermo-Electric Cooler），又称热电制冷片或热电模块，是一种基于热电效应工作的制冷设备。
通过电流驱动，利用热电材料的特性实现冷热能的转换，从而达到制冷的效果。
TEC制冷片广泛应用于电子设备、光电子、生物医学、航空航天等领域。
二、产品特点1. 制冷效果显著：TEC制冷片具有快速制冷、高效降温的特点。
可以在较短时间内将目标物体的温度降低到所需温度。
2. 静音运行：TEC制冷片无机械运动部件，无需使用压缩机、风扇等传统制冷设备中的噪音源，运行时非常安静。
3. 体积小巧：TEC制冷片的体积相对较小，适用于空间有限的场合，能够灵活嵌入各种设备中。
4. 可靠性高：TEC制冷片采用半导体材料制造，不存在易损件，寿命长，可靠性高。
5. 节能环保：TEC制冷片采用电能作为驱动力，不需要使用化学制冷剂，无污染、无噪音、无振动，节能环保。
三、产品规格1. 电压范围：TEC制冷片的工作电压范围一般为1V-10V，可根据需求定制。
2. 温度范围：TEC制冷片的工作温度范围通常为-50℃至80℃，可根据需求进行调节。
3. 制冷能力：TEC制冷片的制冷能力与电流有关，一般情况下，电流越大，制冷能力越强。
4. 尺寸和重量：TEC制冷片的尺寸和重量因型号不同而有所差异，可根据客户需求进行定制。
5. 热电材料：TEC制冷片的热电材料通常采用铋碲铍合金（Bi2Te3）或铋锑合金（BiSb）等。
四、适用领域1. 电子设备散热：TEC制冷片可应用于电脑、手机、平板等电子设备的散热，提高设备的工作稳定性和寿命。
2. 光电子器件：TEC制冷片可用于激光器、光电探测器等光电子器件的温度控制，保证器件的性能稳定。
3. 生物医学：TEC制冷片可应用于生物冷冻、冷藏、温控仪器等领域，满足不同的温度要求。
4. 航空航天：TEC制冷片可用于航空航天领域的温度控制，提高设备的工作性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体制冷片（TEC）智能驱动器
图1 控制器实物图
一特性描述
TEC-10A是一款高功率密度的TEC温度控制器，额定工作负载5A，峰值电流可达10A。
此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。
可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
性价比高，体积小安装省体积，无大电流脉冲工作，使得TEC工作寿命比普通开关工作时的寿命大大提高等优点。
二控制器指标
输入：DC12V
输出：近-12V到近+12V
额定电流：5A
控制温度范围：-55°~125°
控制器主板尺寸：64mm*40mm
定位孔尺寸：M3
三接线图
图3 TEC-10A应用接线图
这款温度控制模块可以制冷、加热两种功能，充分使用了TEC的全部特性。
广泛应用于实验、测试、生命、光电、材料、检测等领域，体积小，可靠性高。
