stratus ftserver 2700 容错服务器 说明书
Stratus (美国容错)ftServer -“最可靠的 计算机系统”
Stratus ftServer –世界上最可靠的计算机系统一．Sales pointsftServer采用Stratus Technologies,Inc（美国容错技术公司）30年的可靠性设计技术，在Intel的IA架构上推出的具有无可匹敌的稳定性的计算机运行平台。
同时得益于Intel Xeon 多核芯片技术的强大处理能力，保障用户对运算能力需求。
容错— Fault Tolerance 设计方案（永不停顿方案）在计算机系统的设备或某一部件出现故障的情况下，计算机系统仍能保持程序的正确运行，并给出正确结果。
可靠性达到99.999或以上。
高可用性－High Availability 设计方案（故障恢复方案）采用内部冗余的计算机或部件，通过硬件组合软件的方法，在运行模块（服务器主机）出现问题时，通过另外备用的模块或机器来恢复原来的程序运行。
可靠性达到99.9或99.99。
“真正”容错服务器– ftServer1）通过芯片和高效的容错技术设计，在一个或多个不同设备产生故障的情况下，系统运行稳如泰山；2）像单机一样的使用和管理环境，极大降低IT部署，操作和维护难度；3）全部在线维护故障设备，系统不会停止运行。
二．ftServer 体系结构（DMR双模设计）三．Stratus （美国容错）ftServer的技术特点及优势1） Stratus ftServer 采用全冗余的部件级别容错技术设计，使得整台服务器的任何部件不会出现单点故障。
2） ftServer采用Stratus独有的时钟同步（lock step）专利技术，让整台服务器时刻在双工状态下运行，为你提供业界具有最高可靠性的计算机运行平台。
3） ftServer的独特技术设计，使得整套系统变成一个像单机一样的平台，操作系统和应用软件的使用就像单机，安装，维护，使用简单；应用部署快捷，简便。
4） ftServer提供整套系统所有主要部件的联机更换。
包括CPU, 内存，I/O控制器，主板，磁盘，网卡，电源等。
容错服务器ft2500规格配置
1.7硬盘配臵指南本节定义了ftServer 2500容错服务器磁盘驱动器安装的过程及指南。
1.7.1内部硬盘配臵每个ftServer 2500容错服务器的PCI扩展部分包括一个四Channle/Lane 的SAS控制器，可控制SAS或SATA硬盘。
通道0-2连接至内臵硬盘。
系统每个CPU-I/O模块有内臵3个硬盘托架，可3块安装热插拔的硬盘，每个I/O单元中相同位臵的硬盘托架中的硬盘作镜像保护数据。
注意：所有硬盘应成对且镜像安装。
镜像意味着6块物理硬盘相当于3块逻辑硬盘。
本文档将采用这样的约定：[逻辑/物理]硬盘。
例如：具有6块镜像硬盘的ftServer 2500将标记为[L3/P6]。
下面是内部SAS/SATA硬盘安装的说明。
参阅下表图示的内部硬盘和对应的ID。
当配臵镜像内部硬盘时，参阅显示在硬盘上的SAS通道号。
表18：CPU/IO CRU模块（前视）SAS Channel 2Disk 3 (DXXX)SAS Channel 1Disk 2 (DXXX)SAS Channel 0Disk 1 (DXXX)内部启动盘扫描逻辑系统首先扫描主IO单元上的内部SAS控制器。
在主IO上的3个SAS 通道从通道0开始扫描。
启动盘必须是第一块被扫描的硬盘，如果第一块被扫描的硬盘是数据盘，系统将找不到启动盘。
如果没有发现启动盘，则系统将会进行Fault Resilient Boot（FRB）。
鉴于这个原因，建议启动盘安臵如下：1.要求启动盘安装在最下面的硬盘托架中（SAS通道0）；2.启动盘必须使SAS硬盘而不能是SATA硬盘；。
容错服务器参数
内部磁盘驱动器支持
15 K (73 GB, 146 GB); 7.2 K (500 GB)
ftScalable Storage存储子系统
扩展驱动器插槽 (RAID)
36
RAID 级别
0, 1, 3, 5, 6, 10, 50
内置I/O
10/100/1000 以太网端口
4 (2/CRU)
10/100 以太网端口管理
2 (1/CRU)
DVD-R/W
1
串行口 (com)
2 (9-pin 口/系统)
USB 2.0 端口
4 (后端3个, 前端1个/系统)
可管理性
主板管理控制器 (BMC)
标配
集成虚拟专家模块 (VTM)
标配
图形适配器
1VGA口／系统
ActiveService调制解调器
内存
最小／最大内存
8 GB/96 GB DDR3; 1066 MHz DIMM
DIMM slots
24 (12/CRU)
I/O子系统
集成 PCI 适配器插槽
4 PCI-Express (2/CRU)
可选 PCI 适配器插槽
4 PCI-Express (GEN 2) 或 4 PCI-X
存储子系统
内部系统驱动器托架
电源和封装
输入电压
机架:100-127, 200-240 VAC; 50Hz, 60 Hz
机架系统尺寸 (长×宽×高)
76.5 cm x 44.5 cm x 17.8 cm (4U)含边框和调制解调器
重量(全配置含导轨)
机架：54.43 kg (120 lbs) 含导轨

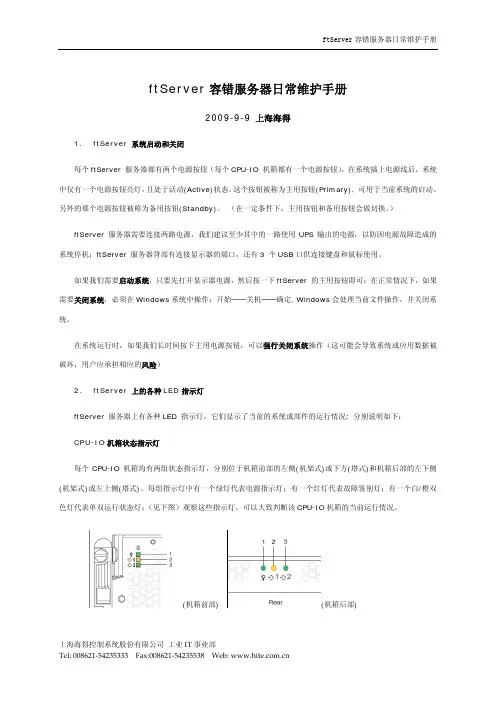

ftServer容错服务器日常维护手册
ftServer容错服务器日常维护手册2009-9-9 上海海得1. ftServer 系统启动和关闭每个ftServer 服务器都有两个电源按钮（每个CPU-IO 机箱都有一个电源按钮），在系统插上电源线后，系统中仅有一个电源按钮亮灯，且处于活动(Active)状态，这个按钮被称为主用按钮(Primary), 可用于当前系统的启动。
另外的那个电源按钮被称为备用按钮(Standby)。
（在一定条件下，主用按钮和备用按钮会做切换。
）ftServer 服务器需要连接两路电源，我们建议至少其中的一路使用UPS输出的电源，以防因电源故障造成的系统停机；ftServer 服务器背部有连接显示器的端口，还有3 个USB口供连接键盘和鼠标使用。
如果我们需要启动系统，只要先打开显示器电源，然后按一下ftServer 的主用按钮即可；在正常情况下，如果需要关闭系统，必须在Windows系统中操作：开始——关机——确定, Windows会处理当前文件操作，并关闭系统。
在系统运行时，如果我们长时间按下主用电源按钮，可以强行关闭系统操作（这可能会导致系统或应用数据被破坏，用户应承担相应的风险）2. ftServer 上的各种LED指示灯ftServer 服务器上有各种LED 指示灯，它们显示了当前的系统或部件的运行情况; 分别说明如下：CPU-IO机箱状态指示灯每个CPU-IO 机箱均有两组状态指示灯，分别位于机箱前部的左侧(机架式)或下方(塔式)和机箱后部的左下侧(机架式)或左上侧(塔式)。
每组指示灯中有一个绿灯代表电源指示灯；有一个红灯代表故障鉴别灯；有一个白/橙双色灯代表单双运行状态灯；（见下图）观察这些指示灯，可以大致判断该CPU-IO机箱的当前运行情况。
(机箱前部) (机箱后部)1. Green LED (Power) 绿灯 - 电源指示灯常亮表示本机箱已经通电闪亮表示本机箱处于备用状态，本机箱还没有在线(可能有VTM或BMC 故障)不亮表示没有电源；(注意：检查相应的电源线是否插好)2. Yellow LED (Fault/Identify) 黄灯 - 错误/定位指示灯常亮表示本机箱有部件处于故障状态，本机箱还没有在线；闪亮表示本机箱的CPU或IO 正被系统所识别(常用于部件的定位)；不亮表示本机箱的部件正常运行；3. White LED (Simplex/duplex) 白灯 - 单双状态灯常亮表示本机箱处于镜像(Duplex)运行状态；闪亮表示本机箱正处于单份(Simplex)运行状态(此时拔出机箱件会导致系统崩溃)；不亮表示可以关闭该件；硬盘指示灯ftServer 系统中每个CPU-IO 机箱中可以安装三个内置硬盘，可以使用SAS硬盘，也能使用SATA 硬盘。
Stratus ftServer 容错服务器软件安装和配置手册
Stratus ftServer 容错服务器软件安装和配置手册制定本手册目的指引用户如何安装和配置容错W系列服务器的系统软件对象本手册是专供安装配置ftServer W系列容错服务器的系统软件管理员使用。
修订信息本手册是修订版。
它不再支持W3300，W5600和W6600。
另外，本次修订还包括：·W4300和W4400的步骤细节，W系列新的型号。
·使用ProSet9.0版本代替原来的ProSet4.0版本。
·如果你从Stratus购买了Windows 2003 Server操作系统，还将获得恢复光盘。
执行IPL和Post-IPL过程1、假如操作系统出厂的时候就已经安装好，机器设备的后面就会贴有微软认证的标签。
这种情况下，我们仅仅执行Post-IPL过程2、假如操作系统出厂的时候没有安装，那么，我们就要执行IPL过程3、重装W系列的操作系统（比如说，系统硬盘出现问题，并在远处维修），我们要重新执行IPL过程。
IPL过程安装以下内容：1、Windows Server 2003对于W2400，2500，系统支持Windows Server 2003标准版和企业版。
对于W4300和W4400，系统支持Windows Server 2003企业版。
2、ftServer W系列系统软件，包括硬件驱动，ftServer管理，ftServer管理控制台（ftSMC）和ftServer软件可用性管理（SAM）。
3、为VTM控制台提供Java2运行环境（JRE）。
4、Adobe Acrobat Reader软件。
5、为W系列定制的操作系统文件。
有关IPL的建议：1、假如操作系统已经安装，但没有正确运行，你无法判断是Windows操作系统的原因，还是ftServer系统软件的原因的话，重装IPL。
2、为实现容错，安装完后做DRD实现镜像功能。
这个操作既不属于IPL操作，也不属于Post-IPL操作。
容错服务器的简单理解
美国stratus公司:容错服务器的简单理【IT168 资讯】美国stratus容错公司出品的容错服务器是一种可以实现零时间停机的服务器，在一些关键性领域里应用非常广泛，例如：电信、机场、银行、冶金行业、安全、医院的HIS系统、电视台、公安、电力行业、大的零售业，等一切要求高可用性的行业，这类用户以前在没有办法的情况下选用的是高可用性集群，英文原文为High Availability Cluster, 简称双机HA Cluster，是指以减少服务中断(宕机)时间为目的的服务器集群技术，简称双机，这种方式实现起来非常复杂，后期维护成本也很高，对技术人员的依赖也非常严重，而且因为cluster不能实现0时间停机(消除单点故障的集群可用性是99.99%)，所以他的设计目标是减少停机时间而不是避免停机时间，而容错服务器设计上就是避免停机,高可用性的时间是99.9998%，如果2个方案价格相当，您选择减少停机还是选择避免停机的服务器呢?容错的优势容错服务器的几点优势简单说说!(主要是和双机的区别说一下)1:国际著名检测组织IDC公布:容错服务器的高可用性是99.9998%,而消除单点故障的集群是99.99%,IBM的大型机为99.995%2:设计上容错的目标是避免停机,而集群是减少停机(当我们有避免停机的方案,我们为什么还要选择减少停机的方案呢?)3:容错能有效的保护动态数据不丢失,而双机只能保证写入硬盘的数据;4:容错能支持热插拔任意的硬件,包括主板,CPU等关键性硬件,5:布置非常简单,只需要装单套系统,数据库也只需要一套,免去双机软件和研发代码的麻烦,从而大大的减少工程师的工作量,也大大的减少了软件成本.6:速度比同配置的双机要快20%以上.7:后期维护成本几乎为零,而双机的话需要工程师的支持,或许由于系统补丁的升级需要额外的研发双机代码来保证系统的切换成功;8:容错是没有切换时间的,而双机由于硬件宕机后会发生停顿的情况,还有就是双机切换工作是有可能不成功的.9.容错的windows系统因为有容错揪错芯片,所以容错的windows系统比传统的windows系统稳定,也许您用很多年都不需要重起windows,因为它永远和刚开机一样快,容错因此承诺容错的windows比IBM的AIX还稳定.因为您用上了容错就不知道什么叫停机.上面说了很多与双机对比的优势,下面我们通过案例来实际了解容错到底有多好:典型比较案例下面是刚做好的系统由人工触发故障,集中观察切换时间和数据丢失的情况.由上述结果可见在ftServer上没有任何的切换时间以及数据的丢失，而在集群系统中则产生了58秒的切换时间和5行的丢失数据。
容错服务器ftserver260045006300技术规格
容错ftServer设备清单及技术规格容错服务器ftServer设备清单：序号设备名称规格型号单位数量备注项目名称XXX1．1 XX服务器ftServer 6300 双路双模块冗余机架式服务器,4U，Intel Nehalem-EP Xeon X5570 2.93 GHzQuad-Core Processor，8 MB L2 Cache，8 GB至96GB DDR31066MHz DIMM内存，内置双口intel10/100/1000 自适应网卡一对, 一对10/100M VTM网络管理端口。
最多可配置16块SAS 2.5”硬盘，可选15 K (73 GB, 146 GB)或7.2 K (500 GB)不同规格的硬盘。
其中一对为系统盘，其他全部作为数据盘(系统内置RAID1)。
共有8个PCI-E/PCI-X插槽（四个半高，四个全高），4 USB, 2 COM, 1 VGA 显示器接口, 1个DVD-R/W光驱。
故障安全软件ftSSS 5.3 or aboveWindows Server 2003/2008 简体中文企业版32/64-bit(1-2 CPU)套1．2 XX服务器ftServer 4500 双路双模块冗余机架式服务器,4U，Intel Nehalem-EP Xeon E5504 2.0GHzQuad-Core Processor，4 MB L2 Cache，8 GB至96GB DDR3800MHz DIMM内存，内置双口intel10/100/1000 自适应网卡一对, 一对10/100M VTM网络管理端口。
最多可配置16块SAS 2.5”硬盘，可选15 K (73 GB, 146 GB)或7.2 K (500 GB)不同规格的硬盘。
其中一对为系统盘，其他全部作为数据盘(系统内置RAID1)。
共有8个PCI-E/PCI-X插槽（四套个半高，四个全高），4 USB, 2 COM, 1 VGA 显示器接口, 1个DVD-R/W光驱。
容错服务器简介(7月1日)
硬件结构
软件结构
成本投入 设备管理
售后服务
计算机业界对可靠性的定义
方案可靠性
99.999%
容错服务器
99.99%
99.9%
大型主机 消除单 点故障 的集群 系统
99%
独立 服务 器 使用外部 磁阵的独 立服务器 简易的 集群系 统
集群和容错方案硬软件结构比较
HIS
HIS
中间件
集群软件
HIS
中间件
内容 双机双柜 硬件 价格 HP DL580 G7 双 lInte Xeon 2.4 GHz/2MB 8GB内存，2个300GB硬盘 双网卡，冗余电源 HP MSA2000 600GB 15K硬盘6块 Windwos2008企业版：2 套 2CPU SQL企业版： 2套 集群软件： 1套 安装测试 价格 10% 集群HA方案 价格 ￥480000 双机单柜 HP DL580 G7双 lntel Xeon 2.4 GHz/1MB 8GB内存，2个300GB硬 盘 双网卡，冗余电源 HP MSA2000 600GB 15K硬盘3块 Windwos2003企业版：2 套 2CPU SQL企业版： 2套 价格 ￥330000 容错CA方案 ftServer Stratus ft4700 双Intel Xeon 1.8GHz/2MB CPU（ 逻辑），4GB内存（逻辑 ），2个74GB硬盘，6个 300GB硬盘 双网卡 价格 ￥1180000
集群软件
中间件 操作系统
CPU Memory CPU Memory
操作系统
MPU, Memory
操作系统
MPU, Memory
磁盘阵列 数据 镜像 心跳线定期侦测
ENET
ENET
Stratus ftServer W系列系统管理员向导
Stratus ftServer W系列服务器软件操作手册前言本操作手册的目的本手册是专供容错服务器W系列2400，4300和5700使用。
版本信息本手册是修订版。
包括：·新增加的W系列2400和5700。
·新增加的RDR虚拟磁盘信息和调制解调器的信息。
第一章 系统管理介绍以下的章节将为你提供容错服务器W系列2400，4300和5700的介绍。
如果你已经签有服务合同，Stratus或者Stratus授权的服务代表将为您提供持续的，远程的系统监控和诊断服务。
同时，磁盘管理工具在本机系统上依然可用。
系统管理工具系统管理工具可以帮助你监控系统性能和系统部件的状态，诊断错误信息和确定故障的部件。
使用这个工具，你能够隔离故障的部件，并在线替换正确的部件。
这个功能包括主动式升级，容错服务器管理控制台，软件可用性管理，主动式服务网络，远程管理模块（VTM卡），VTM控制台和磁盘管理工具。
主动式升级可选择的主动式升级技术可以使你在最小的停机时间里升级你的硬件和应用软件。
相对于隔离你的服务器去运行升级程序，你可以使用主动式升级程序把你的系统分成两个独立运行的系统，一个系统升级你的程序，同时另一个没有中断地继续运行你当前的应用程序。
要使用主动式升级，你必须要有一块VTM卡。
容错服务器管理控制台容错服务器管理控制台是一个能够让你监控和管理你系统的硬件和软件的图形化用户界面。
软件可用性管理软件可用性管理（SAM）可以提供软件可用性预报。
SAM监控系统主动地预报可能的软件故障，并提醒你采取相关的措施。
SAM是Stratus提供的一个与微软兼容的一个MMC 管理控制台。
主动式服务网络W系列容错服务器提供一个可选的，安全的，主动式服务的网络（ASN），ASN允许客户援助中心或授权的容错服务代表提供7*24小时的远程监控，诊断，故障维修和问题解决方案服务。
访问ASN需要与容错公司或授权的容错服务代表签定一个服务合同，并需要一个调制解调器通过互联网进行通讯。
Stratus ftServer 容错服务器软件安装和配置手册
制定本手册目的指引用户如何安装和配置容错W系列服务器的系统软件对象本手册是专供安装配置ftServer W系列容错服务器的系统软件管理员使用。
修订信息本手册是修订版。
它不再支持W3300，W5600和W6600。
另外，本次修订还包括：·W4300和W4600的步骤细节，W系列新的型号。
·使用ProSet9.0版本代替原来的ProSet4.0版本。
·如果你从Stratus购买了Windows 2003 Server操作系统，还将获得恢复光盘。
执行IPL和Post-IPL过程1、假如操作系统出厂的时候就已经安装好，机器设备的后面就会贴有微软认证的标签。
这种情况下，我们仅仅执行Post-IPL过程2、假如操作系统出厂的时候没有安装，那么，我们就要执行IPL过程3、重装W系列的操作系统（比如说，系统硬盘出现问题，并在远处维修），我们要重新执行IPL过程。
IPL过程安装以下内容：1、Windows Server 2003对于W2300，系统支持Windows Server 2003标准版。
对于W4300和W4600，系统支持Windows Server 2003企业版。
2、ftServer W系列系统软件，包括硬件驱动，ftServer管理，ftServer管理控制台（ftSMC）和ftServer软件可用性管理（SAM）。
3、为VTM控制台提供Java2运行环境（JRE）。
4、Adobe Acrobat Reader软件。
5、为W系列定制的操作系统文件。
有关IPL的建议：1、假如操作系统已经安装，但没有正确运行，你无法判断是Windows操作系统的原因，还是ftServer系统软件的原因的话，重装IPL。
2、为实现容错，安装完后做DRD实现镜像功能。
这个操作既不属于IPL操作，也不属于Post-IPL操作。
3、不要试图单独作用Windows Server 2003软件光盘安装或重装操作系统。
ftServer常用操作介绍
Stratus ftServerW2500 W4400 W6200服务器常用操作介绍ftServer服务器简介Stratus ftServer系列服务器，是一种具有99.999+%连续运行时间的标准容错服务器。
该系列服务器使用Intel公司Xeon处理器，融合了Stratus公司二十多年生产容错计算机的技术和经验，消除了集群系统的复杂操作和高成本负担，为Windows环境提供了前所未有的高可靠性连续运行保障。
ftServer服务器拥有无与伦比的性价比，专门用于各种需要高可靠性处理能力和远程管理的业务。
例如服务器整合、企业资讯传送、小型数据库应用、企业资源规划、客户关系管理、供应链管理、实时数据采集等关键业务应用领域。
l ftServer 2500是一款入门级容错服务器，属于ftServer产品线的低档品种，提供客户所需的基本硬件容错特性；具有逻辑1-路双核Xeon处理器，最大支持6GB内存，可支持6个内部SAS 或SATA硬盘，内置2对千兆网口，可运行Windows 2003标准版操作系统或RHEL AS 4(64位)Linux操作系统。
l ftServer 4400是一款部门级容错服务器，属于ftServer产品线的中档品种，提供客户所需的硬件容错特性；它具有1-路或2-路双核Xeon处理器，最大支持12GB内存，可支持6个内部SAS 或SATA硬盘，内置2对千兆网口，可运行Windows 2003企业版操作系统或RHEL AS 4(64位)Linux操作系统。
l ftServer 6200是一款公司级容错服务器，属于ftServer产品线的高档品种，具有高度的灵活性和极强的扩展性。
它具有2-路四核Xeon处理器，最大支持24GB内存，可支持6个内部SAS或SATA硬盘，内置2对千兆网口，扩展方便，性能优异，可运行Windows 2003企业版操作系统或RHEL AS 4(64位)Linux操作系统。
关于Stratus ftServer容错服务器
Stratus ftServer1、关于容错服务器：容错的含义比较宽泛，这种不确定性容易引发歧义，增加理解上的难度。
从概念上来说，容错是指服务器对于错误的容纳能力，是应用过程中对于服务器稳定性追求的一个目标。
为了这样一个目标，有几种技术上的实现方法，目前国内谈论最多的是三种：服务器群集技术、双机冗余服务器方案和单机容错技术。
实际上，服务器群集和双机冗余的技术比较类似，双机冗余是最简单的集群，是其一个特例，也可以把服务器集群技术视为双机冗余的延伸，可以理解为一种多机容错的方案。
在一般的讨论之中，集群技术是为了解决计算性能不足的问题，通过多台服务器的集群计算，为高性能计算领域应用提供所需要的高性能。
采用集群技术，通过多台服务器之间的负载均衡，可以解决服务器单点故障所引发的系统不稳定，提高系统的可靠性，因此集群具有更好的容错能力，但是在实际的应用中，集群技术多用于高性能计算。
单机容错技术以Stratus公司的ftServer、惠普公司的NonStop服务器和NEC公司的Express5800/ft为代表。
这种技术具有比双机冗余方案更高的容错能力。
据记者查阅有关技术资料，双机冗余系统的可靠性可以达到99.9%，也就是3个9的能力，而Stratus公司的方案，其可靠性可以达到5个9。
2、容错服务器的必要性：进入21世纪以来，制造、中小企业、能源、交通等领域对服务器，特别是中低端IA 服务器的需求激增，过去仅仅可以应用在RISC平台、HP－UX环境下的容错产品也面临着新的挑战。
另一方面，企业越来越依赖信息系统来完成关键业务的应用，同时他们不可能配备更多的专业人员来进行专职维护。
双机热备、集群服务器遇到难题。
尤其对24小时不间断，长期工作负责核心的服务系统，需要具备容错服务。
容错技术相对于双机冗余群集的技术的优势：1:国际著名检测组织IDC公布:容错服务器的高可用性是99.9998%,而消除单点故障的集群是99.99%,IBM的大型机为99.995%2:设计上容错的目标是避免停机,而集群是减少停机(当我们有避免停机的方案,我们为什么还要选择减少停机的方案呢?)3:容错能有效的保护动态数据不丢失,而双机只能保证写入硬盘的数据;4:容错能支持热插拔任意的硬件,包括主板,CPU等关键性硬件,5:布置非常简单,只需要装单套系统,数据库也只需要一套,免去双机软件和研发代码的麻烦,从而大大的减少工程师的工作量,也大大的减少了软件成本.6:速度比同配置的双机要快20%以上.7:后期维护成本几乎为零,而双机的话需要工程师的支持,或许由于系统补丁的升级需要额外的研发双机代码来保证系统的切换成功;8:容错是没有切换时间的,而双机由于硬件宕机后会发生停顿的情况,还有就是双机切换工作是有可能不成功的.9.容错的windows系统因为有容错揪错芯片,所以容错的windows系统比传统的windows 系统稳定,也许您用很多年都不需要重起windows,因为它永远和刚开机一样快,容错因此承诺容错的windows比IBM的AIX还稳定。
