(完整版)555震荡电路
555振荡电路的工作原理
555振荡电路的工作原理
555振荡电路主要由比较器、RS触发器、输出级、电源等组成，其工作原理如下：
1. 稳态初始：引脚RESET为高电平，将RS触发器复位，输出Q为低电平，输出Q为高电平。
2. 充电过程：由于电容C1放电时电压较低，触发电压(VTH)较高，此时引脚THRES为低电平。
电阻R1和电阻R2的分压作用使比较器引脚TRIG为高电平。
由于RESET引脚为高电平，RS触发器复位，Q输出为低电平，Q输出为高电平。
因此，电容C1开始充电，直到电压上升到比较器引脚THRES 的触发电压。
3. 变化过程：当电容C1充电至比较器引脚THRES的触发电压时，比较器引脚THRES变为高电平，触发比较器，使RS 触发器置位。
Q输出为高电平，Q输出为低电平。
4. 放电过程：当RS触发器置位后，引脚THRES为高电平，比较器引脚TRIG变为低电平，RS触发器保持置位状态。
电容C1开始放电，直到电压下降到比较器引脚TRIG的触发电压。
5. 变化过程：当电容C1放电至比较器引脚TRIG的触发电压时，比较器引脚TRIG变为低电平，触发比较器，使RS触发器复位。
Q输出为低电平，Q输出为高电平。
通过充放电过程的反复循环，555振荡电路产生稳定的方波或
单稳态脉冲输出。
可通过调整电阻和电容的值来改变振荡频率。
555振荡电路(共29张)
A2 ＋ ＋ （S）
G2 Q
5 kW ⑦
100 W
③ OUT
①
NE555定时器内部(nèibù)电路
第17页，共29页。
放电管
555定时器的内部电路
逻辑(luó jí)功能表
输
入
输
正跳变 触发TH
负跳变 触发TL
复位RD
放电管T
×
×
0
导通
出 输出Q
0
<2VCC/3 <VCC/3
1
截止
1
>2VCC/3 >VCC/3
号。 因为对于RC振荡电路来说，增大电阻R即可降低振荡频率。
振荡频率 f= 1/0.7(R1+2R2)C1
即：f = 1. 443/(R1+2R2)C1
第12页，共29页。
555定时器
➢ 555定时器成本低，性能可靠，计时精确度 高。
➢ 只需要外接几个电阻，电容，就可以实现多谐振 荡器，单稳态触发器和施密特触发器等脉冲产生和 变换(biànhuàn)电路。 ➢ 其输出端的供给电流大，可直接推动多种自动控 制的负载。
屏幕菜 单选择
测量辅 助设置
辅助
操作
稳定
触发
电源
开关
屏幕
Y轴
输入
调整
插座
第24页，共29页。
扫描 调整
校准
信号
示波器面板(miàn 介绍 bǎn)
局 部 面 板 图
第25页，共29页。
测量状 态
触发电平 指示
屏幕(píngmù)刻度和标注信息
显示的 信号在 存贮器 中的位 置
第一路被 测信号指 示
第16页，共29页。
完整版NE555中文资料
NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 个二极管和17个电阻，组成阈值比较器，触发比较器，RS 触发器，复位输入，放电和输出等6部分。
采用DIP8、S0P8封装形式。
主要特点：关闭时间小于2 S o最大工作频率大于500kHz。
定时可从微秒级至小时级（由外接电阻电容精确控制）可工作于振荡方式或单稳态方式。
输出电流大，200mA （可提供或灌入）。
占空比可调。
可同TTL电路相接。
温度稳定性好，0.005%/C功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25C）（若无其它规定，Vcc=5~15V , Tamb=25应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5〜18V ，以UCC 表示；从分压器上看出，上比较器6脚A1的5脚接在 R1和R2之间，所以5脚的电压固定在 2UCC/3上；下比 较器A2接在R2与R3之间，A2的同相输入端电位被固定在 UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发 器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器 A1从R 脚输入的高电平时，触发器被置于复位状态， 3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1UCC/3 , 此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电 压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即 2脚电位必须大于1.单稳态延时电路V ；TVo -)丄工3.开机延迟电路：接通电源输岀Vo 由低跳变到高而延迟的电路。
延迟时间：td=1.1RCVo丄HFUAU o0. 01 uF 1 01WIH-O Vc c启动4.开机延迟电路：接通电源输岀 由高跳变到低而延迟的电路。

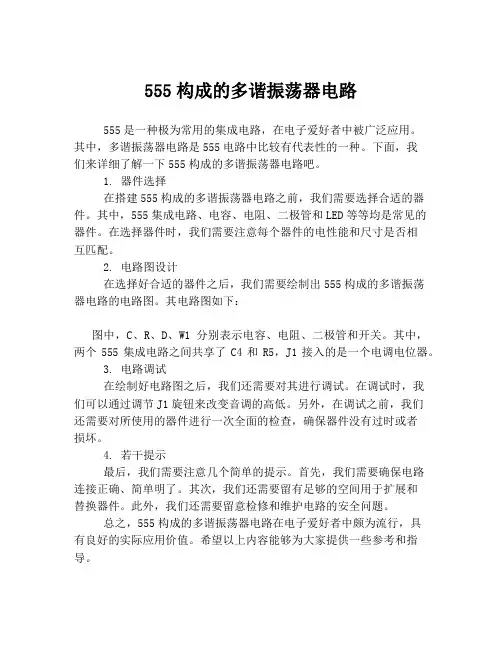

555构成的多谐振荡器电路
555构成的多谐振荡器电路
555是一种极为常用的集成电路，在电子爱好者中被广泛应用。
其中，多谐振荡器电路是555电路中比较有代表性的一种。
下面，我
们来详细了解一下555构成的多谐振荡器电路吧。
1. 器件选择
在搭建555构成的多谐振荡器电路之前，我们需要选择合适的器件。
其中，555集成电路、电容、电阻、二极管和LED等等均是常见的器件。
在选择器件时，我们需要注意每个器件的电性能和尺寸是否相
互匹配。
2. 电路图设计
在选择好合适的器件之后，我们需要绘制出555构成的多谐振荡
器电路的电路图。
其电路图如下：
图中，C、R、D、W1分别表示电容、电阻、二极管和开关。
其中，两个555集成电路之间共享了C4和R5，J1接入的是一个电调电位器。
3. 电路调试
在绘制好电路图之后，我们还需要对其进行调试。
在调试时，我
们可以通过调节J1旋钮来改变音调的高低。
另外，在调试之前，我们
还需要对所使用的器件进行一次全面的检查，确保器件没有过时或者
损坏。
4. 若干提示
最后，我们需要注意几个简单的提示。
首先，我们需要确保电路
连接正确、简单明了。
其次，我们还需要留有足够的空间用于扩展和
替换器件。
此外，我们还需要留意检修和维护电路的安全问题。
总之，555构成的多谐振荡器电路在电子爱好者中颇为流行，具
有良好的实际应用价值。
希望以上内容能够为大家提供一些参考和指导。
ne555电路公式
ne555电路公式
（实用版）
目录
1.NE555 电路简介
2.NE555 电路公式
3.NE555 电路应用
正文
E555 电路简介
E555 是一种常用的电压基准源，它的全称是 555 定时器，是一种模拟多谐振荡器，常用于产生特定的频率信号。
NE555 定时器由三个比较器组成，可以实现对电压的放大和调节，因此被广泛应用于电子电路设计中。
E555 电路公式
E555 电路的公式主要包括以下几个部分：
1.电流方程：I1 = I2 + I3
2.电压方程：U1 = U2 + U3
3.输出电压方程：Vout = 1/3 * (Vcc - Vref)
其中，I1、I2、I3 分别为三个比较器的电流；U1、U2、U3 分别为三个比较器的电压；Vout 为输出电压；Vcc 为供电电压；Vref 为参考电压。
E555 电路应用
E555 电路广泛应用于各种电子设备中，例如：
1.振荡器：NE555 电路可以作为振荡器，产生特定的频率信号，应用于通信设备、广播电视设备等。
2.脉冲发生器：NE555 电路可以作为脉冲发生器，产生特定的脉冲信
号，应用于雷达、测距仪等设备。
3.电压基准源：NE555 电路可以作为电压基准源，提供稳定的电压信号，应用于模拟电路设计等。
555最简单振荡电路
555最简单振荡电路555是一种常用的集成电路，也是最简单的振荡电路之一。
它可以产生稳定的方波信号，广泛应用于计时、频率测量、脉冲生成等领域。
本文将介绍555最简单的振荡电路，并对其原理进行详细解析。
555振荡电路的基本原理是利用一个RC电路和比较器构成的反馈环路，通过调节电阻和电容的数值，可以调整输出信号的频率和占空比。
555振荡电路的基本组成包括一个比较器，一个RS触发器，一个输出级和一个放大器。
其中，比较器用于比较输入电压与参考电压的大小关系，RS触发器用于存储输出的状态，输出级用于放大输出信号，放大器用于提供驱动能力。
555振荡电路最简单的形式是单稳态多谐振荡器，也称为单稳态触发器。
它由一个RC电路、一个比较器和一个RS触发器组成。
具体电路连接方式如下：- 将555的第2脚和第6脚连接在一起，作为电容C和电阻R的公共接地点；- 将电容C的一端连接到555的第6脚，另一端连接到电阻R的一端；- 将电阻R的另一端连接到正电源；- 将555的第4脚连接到555的第8脚，以提供电源给555芯片；- 将555的第8脚连接到正电源；- 将555的第1脚连接到电阻R的另一端，作为输出端；- 将555的第5脚连接到电阻R的另一端，作为控制端。
当输入电压低于参考电压时，比较器的输出为高电平，RS触发器的输出为低电平，555的第1脚输出低电平信号。
当输入电压高于参考电压时，比较器的输出为低电平，RS触发器的输出为高电平，555的第1脚输出高电平信号。
通过调节电阻R和电容C的数值，可以调整输出信号的频率和占空比。
当电阻R和电容C的数值较大时，输出信号的频率较低，占空比较小；当电阻R和电容C的数值较小时，输出信号的频率较高，占空比较大。
需要注意的是，555振荡电路的稳定性和精度与电阻R和电容C的数值有关。
当电阻R和电容C的数值不稳定或误差较大时，输出信号的频率和占空比会有所偏差。
555最简单的振荡电路是由一个RC电路、一个比较器和一个RS触发器组成的单稳态多谐振荡器。
555电路组成的振荡电路集锦
人工启动单稳[ IRT------ 0VC C—E 4 SVi7555 3--- 0V D —t —25d 十 丄SB 1? |CT1〕特点：^KT-T. 5-CT B2 端输入•外脉冲启动或人 工启动口2）公式：Td=l. 1RT*CT D 用途：定（延）时、消抖动、分（倍）频』脉冲 输岀、J 匸速率等检测。
vriu n ~I P ,| V1(HI4-4 Cl6 4 8i T 555 3 i 5 CT 丄 —oVC CV 01〕特点:u RT-7.6-CT w 2 端输入.外脉冲启动输入 带RC 徽分电跻.2） 公式：Ti=l 1RT*CT 3） 用途：定（延）时、消 抖动、分（倍）城』脉沖 输L C 速率等检测.555电路组成的振荡电路集锦、555单稳类电路 555单稳工作方式，它可分为2种。
见图示。
* 1.L1人工启动单藉1） 特点：KT-6.2-CT, A 工启动,vo=o,稳态: VO=1 >皙稳态〔td ）・2） 公式:Td=L 1M*CT3） 用途：定时，延时.第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为 2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是 电路的结构特点是：“ RT-6.2- CT'和“ C 「6.2- RT'。
*1.22脉冲启动单趙第2种（图2）是脉冲启动型单稳，也可以分为 2个不同的单元。
他们的输入特 点都是“ RT-7.6- CT',都是从2端输入。
1.2.1电路的2端不带任何元件，具 有最简单的形式；1.2.2电路则带有一个RC 微分电路。
、555双稳类电路―oVC CV DL ）特点：CT 电2-ET,人 工启动，V0二：H 稳态； VD=O J 暂稳态 <tdJ B 2） 公式：TE lRT*Cr 3） 用途：定时，延时n1■IvlA医3 8 5 1 4555 Lb 2 R1） 特点：有諌E 两个输入，两输入阀值电压不同■输入无4 2） 用途：岀较黠，电子 开关」检测电路，家 电控制器等，3） 别名:孜限比较器、T------ 0VCC:L卩4555 JQ- 11252 51） 特点：6.2W 短接作输入，输入无匚，有滞后 电压AVT O2） 用途：电子开关r 监揑告警、脉冲整形■等. 3 ）别名:滞后比较器、反 相比较器，1） 特点：E.2端短接作输入I 变化R1*魁的值 或改变VCT 以调整阀值 电压.2） 用途：方波输岀.脉 冲整形.TVCC1）特点：H RA-6 2-C" RA 与V0相连. 2） 公式：T1=T2=D 693RAC = T=C.722/KA*C™3）用途：方波输出』音响皆警』电源喪换等45557 6 21） 特点：“卜瑯-赵弋”, T与VOfflR2） 公式:Tl=T2=0.693RACT=0. T22/RA+C 3 ）用途:册输出,音响 告警 >电源变擬等» 2. 1.1 R-S第一种（见图1）是触发电路，有双端输入（2.1.1 ）和单端输入（2.1.2 ） 2个 单元。
555多谐振荡器电路原理
555多谐振荡器电路原理555多谐振荡器电路原理555多谐振荡器电路是一种常用的电子元件，它可以产生多种频率的信号，广泛应用于电子设备中。
其原理是基于555定时器的工作原理，通过改变电容和电阻的值来改变输出信号的频率。
555定时器是一种非常常见的集成电路，它由比较器、RS触发器和输出级组成。
当输入端有高电平信号时，比较器输出为低电平，RS触发器将Q输出为高电平。
当输入端有低电平信号时，比较器输出为高电平，RS触发器将Q输出为低电平。
通过这种方式可以实现定时功能。
在555多谐振荡器中，我们需要使用其中的两个比较器来实现正弦波形和方波形的产生。
具体实现方法如下：1. 正弦波形产生正弦波形产生需要使用RC积分环路来实现。
在此过程中，通过改变RC积分环路中的R和C值可以改变正弦波形的频率。
当555定时器输出为高电平时，C1充放一次，并且通过R2和R3使得C1充放时间相等。
当定时器输出为低电平时，C1通过R2和R3放电，此时RC积分环路中的电压下降，当电压降至1/3Vcc时，比较器2的输出变为低电平，RS触发器将Q输出为低电平。
此时C1开始充放，当电压升至2/3Vcc时，比较器1的输出变为高电平，RS触发器将Q输出为高电平。
这样就完成了一个完整的正弦波形周期。
2. 方波形产生方波形产生需要使用比较器和反相器来实现。
在此过程中，通过改变R和C值可以改变方波形的频率。
当555定时器输出为高电平时，比较器1输出为高电平，反相器输出为低电平。
当定时器输出为低电平时，比较器2输出为低电平，反相器输出为高电平。
这样就完成了一个完整的方波形周期。
总结555多谐振荡器是一种常用的信号发生器，在工业、医疗、军事等领域都有广泛应用。
其原理是基于555定时器的工作原理，并通过改变RC积分环路和反相器中的元件值来改变信号频率和波形类型。
熟练掌握555多谐振荡器原理和实现方法，对于电子工程师来说是非常重要的技能。
利用555时基电路制成的低频振荡(闪烁发光电路)电路一电路图
利用555时基电路制成的低频振荡(闪烁发光电路)电路一电路图如图是一种闪烁发光电路，该电路正常工作时，两只发光二极管将同时一闪一闪地发光。
该电路的工作原理555音频振荡器工作原理相仿，所不同的是将电容Cl的容量增大到4.7μF。
因此，电路的振荡频率很低，NE555的3脚电位高低变化的速度减慢。
当3脚输出高电平时，发光二极管VDl、VD2同时通电发光。
当3脚输出低电平时，两只发光二极管都熄灭。
电路中的R3电阻值越大，发光亮度越小；R3阻值越小，则发光亮度越大。
值得注意的是，R3阻值如图是一种闪烁发光电路，该电路正常工作时，两只发光二极管将同时一闪一闪地发光。
该电路的工作原理555音频振荡器工作原理相仿，所不同的是将电容Cl的容量增大到4.7μF。
因此，电路的振荡频率很低，NE555的3脚电位高低变化的速度减慢。
当3脚输出高电平时，发光二极管VDl、VD2同时通电发光。
当3脚输出低电平时，两只发光二极管都熄灭。
电路中的R3电阻值越大，发光亮度越小；R3阻值越小，则发光亮度越大。
值得注意的是，R3阻值不宜太小，否则流过发光二极管的电流过大，电路耗电较大，对发光二极管会产生不利影响，甚至烧毁。
通常，流过发光二极管的电流可控制在10～20mA之间为佳。
1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
555定时器构成振荡器的工作原理
555定时器构成振荡器的工作原理以555定时器构成振荡器的工作原理为标题引言：555定时器是最常见的集成电路之一，它具有广泛的应用领域，其中之一就是构成振荡器。
本文将详细介绍以555定时器构成振荡器的工作原理。
一、555定时器简介555定时器是一种集成电路，由三个主要部分组成：比较器、RS触发器和电压比较器。
它可以以多种工作模式运行，包括单稳态、脉冲宽度调制和振荡器。
二、振荡器的基本原理振荡器是一种能够产生周期性信号的电路。
它由一个放大器和一个反馈网络组成。
放大器将输入信号放大后送回给反馈网络，反馈网络再将放大的信号送回放大器，形成一个正反馈的闭环系统，从而产生稳定的周期性信号。
三、555定时器振荡器的工作原理以555定时器构成的振荡器一般采用双稳态振荡器的结构。
在这种结构中，两个稳态之间的切换使得输出信号在高电平和低电平之间周期性地变化。
1. 电容充放电过程当Vcc接通时，555定时器开始工作。
电容开始通过外部电阻充电，当电压达到2/3 Vcc时，比较器的输出翻转，将控制电平发送到RS 触发器，使其输出翻转，同时放大器输出高电平，连接到电容上。
这时电容开始通过外部电阻放电。
2. 双稳态切换当电容通过外部电阻放电，电压降到1/3 Vcc时，比较器的输出再次翻转，将控制电平发送到RS触发器，使其输出再次翻转，同时放大器输出低电平，断开电容的放电路径。
这时电容开始通过外部电阻充电，重新开始充放电过程。
3. 输出信号通过上述充放电过程，555定时器产生了一个稳定的周期性输出信号。
输出信号的频率取决于电容充放电的时间常数，可以通过选择合适的电阻和电容值来调节。
四、555定时器振荡器的应用基于555定时器构成的振荡器在电子电路中有广泛的应用。
其中，矩形波振荡器和正弦波振荡器是最常见的两种。
1. 矩形波振荡器矩形波振荡器通过调节电阻和电容的值，可以产生不同频率的矩形波信号。
这种信号在数字电路中常作为时钟信号、计数器的输入信号等使用。
（完整版）NE555中文资料
（完整版）NE555中⽂资料NE555中⽂资料通⽤时基电路NE555P概述：封装外形图NE555P是⼀块通⽤时基电路，电路包含24个晶体管，2 Array个⼆极管和17个电阻，组成阈值⽐较器，触发⽐较器，RS触发器，复位输⼊，放电和输出等6部分。
采⽤DIP8、SOP8封装形式。
主要特点：关闭时间⼩于2 S。
最⼤⼯作频率⼤于500kHz。
定时可从微秒级⾄⼩时级（由外接电阻电容精确控制）。
可⼯作于振荡⽅式或单稳态⽅式。
输出电流⼤，200mA（可提供或灌⼊）。
占空⽐可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最⼤额定值，若⽆其它规定，Tamb=25℃）电特性（若⽆其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计⼊时间参数。
应⽤图555芯⽚引脚图及引脚描述555的8脚是集成电路⼯作电压输⼊端，电压为5～18V，以UCC表⽰；从分压器上看出，上⽐较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下⽐较器A2接在R2与R3之间，A2的同相输⼊端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输⼊端；3脚为输出端，输出的电平状态受触发器控制，⽽触发器受上⽐较器6脚和下⽐较器2脚的控制。
当触发器接受上⽐较器A1从R脚输⼊的⾼电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作⽤，⾼电平对它不起作⽤，即电压⼩于1Ucc/3，此时3脚输出⾼电平。
6脚为阈值端，只对⾼电平起作⽤，低电平对它不起作⽤，即输⼊电压⼤于2 Ucc/3，称⾼触发端，3脚输出低电平，但有⼀个先决条件，即2脚电位必须⼤于1Ucc/3时才有效。
3脚在⾼电位接近电源电压Ucc，输出电流最⼤可打200mA。
4脚是复位端，当4脚电位⼩于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平⼀致，但7脚并不输出电流，所以3脚称为实⾼（或低）、7脚称为虚⾼。
555振荡电路
单稳态电路。6
脚接RC充放电电 路，2脚接外来 信号。
双稳态电路。
6脚和2脚同 接外来信号。
无稳态电路。
6脚和2脚同接 RC充放电电路。
+UDD
84
ui
6
2 555 3
u0
7
51
0.01μF
ui
2 3 U DD
1 3
U
DD
0
t
u0
0
t
2脚和6脚相连并和电容C相接， 7脚接在R1和R2之间
工作波形
vO
O
t
无稳态电路 多谐振荡器
2脚和6脚相连并和电容C相接， 7脚接在R1和R2之间
工作波形
vC
2 3
VCC
1 3
VCCOt NhomakorabeavOO
t tw1 tw2
tW1 0.7(R1 R2 )C tW2 0.7R2C T tW1 tW2 0.7(R1 2R2 )C
（2）电源VCC经过电阻对电容C充电，当电容电压UC上升到2∕3VCC，此时3脚 ______ A 高电平 B低电平 C维持原状态 ， VD1_灭__ VD2_亮__ （3）放电三极管________ （A导通 B放大 C截止），电容通过R2和三极管放电 ，当C1放电至电源电压的1/3时，3脚再次输出高电平
555定时器构成振荡器 的工作原理
充放电电路： R1、R2及C
充 电 电 路放
电 电 路
555定时器构成闪光电路电路
频率 f=1/T 小于70，人眼可分辨
分析：
两只发光二极管交替闪烁
（1）在接通电源瞬间，电容C来不及充电，UC=0,3脚为________ （ A 高电平 B低电平 C维持原状态） VD1_亮__ VD2_灭__
555完整应用电路
555时基集成电路的应用--------------------------------------------------------------------------------一、单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
--------------------------------------------------------------------------------二、双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
…………………………………………………………………..三、无稳类电路第三类是无稳工作方式。
(完整版)555振荡器工作原理
555 多谐振荡器 工作原理原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A ） 及管脚排列如图（B ）所示。
它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。
分压器由三个5K 的等值电阻串联而成。
分压器为比较器1A 、2A 提供参考电压，比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13cc V ，加在反相输入端。
比较器由两个结构相同的集成运放1A 、2A 组成。
高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。
基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。
多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R 1、R 2和电容C 为外接元件。
其工作波如图(D)所示。
设电容的初始电压c U ＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端TH V ＝TL V ＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。
当c u 上升到13cc V 时，2A 输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。
所以0<t<1t 期间，定时器输出0u 为高电平１。
1t t =时刻，c u 上升到23cc V ，比较器1A 的输出由１变为０，这时_0D R =，_1D S =，R S -触发器复０，定时器输出00u =。
555定时器构成的多谐振荡器
一、用555定时器构成的多谐振荡器1.电路组成：用555定时器构成的多谐振荡器电路如图6-11〔a〕所示：图中电容C、电阻R1和R2作为振荡器的定时元件，决定着输出矩形波正、负脉冲的宽度。
定时器的触发输入端〔2脚〕和阀值输入端〔6脚〕与电容相连；集电极开路输出端〔7脚〕接R1、R2相连处，用以控制电容C 的充、放电；外界控制输入端〔5脚〕通过0.01uF电容接地。
2.工作原理：多谐振荡器的工作波形如图6-11(b)所示：电路接通电源的瞬间，由于电容C来不及充电，Vc=0v，所以555定时器状态为1，输出Vo为高电平。
同时，集电极输出端〔7脚〕对地断开，电源Vcc对电容C充电，电路进入暂稳态I，此后，电路周而复始地产生周期性的输出脉冲。
多谐振荡器两个暂稳态的维持时间取决于RC充、放电回路的参数。
暂稳态Ⅰ的维持时间，即输出Vo的正向脉冲宽度T1≈0.7(R1+R2)C；暂稳态Ⅱ2C。
因此，振荡周期T=T1+T2=0.7(R1+2R2)C，振荡频率f=1/T。
正向脉冲宽度T1与振荡周期T之比称矩形波的占空比Ｄ，由上述条件可得D=〔R1+R2〕/〔R1+2R2〕，假设使R2>>R1，那么D≈1/2，即输出信号的正负向脉冲宽度相等的矩形波〔方波〕。
二、多谐振荡器应用举例：1.模拟声响发生器：将两个多谐振荡器连接起来，前一个振荡器的输出接到后一个振荡器的复位端，后一个振荡器的输出接到扬声器上。
这样，只有当前一个振荡器输出高电平时，才驱动后一个振荡器振荡,扬声器发声；而前一个振荡器输出低电平时，导致后面振荡器复位并停顿震荡,此时扬声器无音频输出。
因此从扬声器中听到间歇式的"呜......呜"声响。
2.电压——频率转换器：由555定时器构成的多谐振荡器中，假设定时器控制输入端〔5脚〕不经电容接地，而是外加一个可变的电压源，那么通过调节该电压源的值，可以改变定时器触发电位和阀值电位的大小。
555振荡电路的工作原理
555振荡电路的工作原理555振荡电路是一种常见的集成电路，由比较器、反相器和放大器组成。
其中比较器用于产生方波信号，反相器将方波信号转化为脉冲信号，放大器用于放大脉冲信号。
具体工作原理如下：1. 在555振荡电路中，集成电路的引脚1（GND）和引脚8（VCC）分别连接到电路的地和电源正极，建立电路的基础环境。
2. 引脚4（复位）和引脚8（VCC）通过一个电阻连接，使复位引脚处于高电平，保证电路从初始状态开始。
3. 引脚2（触发）和引脚6（控制电压）通过一个电阻和电容连接，形成一个RC网络。
当控制电压低于触发电压（通常为1/3 VCC）时，触发引脚的电压将高电平。
而当控制电压高于触发电压时，触发引脚的电压将处于低电平。
4. 引脚6（控制电压）和引脚7（放电）通过一个电阻连接，将电容的放电路径通过放电引脚接地。
5. 引脚3（输出）和引脚7（放电）通过一个放大器连接，放大器可以将输出信号放大。
6. 集成电路内部有一组比较器，用于判断电容充电和放电的情况。
当电容电压低于2/3 VCC时，比较器将输出高电平，引脚3（输出）的电压将高电平。
而当电容电压高于1/3 VCC时，比较器将输出低电平，引脚3（输出）的电压将为低电平。
7. 在初始状态下，电容通过RC网络开始充电，直到电压达到2/3 VCC。
此时，比较器将输出高电平，引脚3（输出）的电压也变为高电平。
8. 在电容充电的过程中，当电压达到1/3 VCC时，比较器将输出低电平，引脚3（输出）的电压将变为低电平。
此时，电容开始放电，通过放电引脚和放电电阻的路径，使电容电压下降。
9. 当电容电压降到1/3 VCC时，比较器将输出高电平，引脚3（输出）的电压也变为高电平，电容再次开始充电。
10. 利用电容充电和放电的周期性变化，就可以得到一串脉冲信号。
综上所述，555振荡电路通过控制电容的充放电过程，利用比较器和反相器的协同作用产生一串周期性的脉冲信号。
555振荡电路经典接法
