日光灯电路
日光灯电路工作原理
日光灯电路工作原理日光灯电路是一种半电子光源，它是通过一定的电气学原理和技术设计而成。
在日光灯电路中，需要使用一些电子元器件和辅助电路，以达到实现灯管发光的目的。
本文主要介绍日光灯电路的工作原理、电路组成以及常见问题解决方法等相关内容。
日光灯电路是基于阴极射线放电现象工作的。
灯管内部先注入低压汞蒸气，然后在灯管内通入高电压，通过电离作用，将电极上的电子加速到高速，并撞击到汞原子上，激发汞原子发生辐射跃迁，此时发射出的紫外线光线被灯管内的荧光粉吸收以后会转化为可见光和红外线光线，从而将灯管内的电能转化为较高的光能。
整个过程中，需要日光灯电路提供一定的电源电压和频率以产生电流。
日光灯电路的主要工作原理是利用放电过程来发射出紫外线并激发荧光粉发出可见光。
二、日光灯电路的主要组成1.灯管灯管是日光灯电路的核心部件，它内部有两个电极，提前注入汞蒸气，腔体内涂有荧光粉。
当灯管内通入电流，汞蒸气会被电离形成等离子体，而荧光粉则能够将等离子体的紫外线转化为可见光。
2.电源电源是日光灯电路的关键元器件之一，它提供足够的电压和电流来激发灯管内的电离，从而使灯管的荧光粉发出光线。
电源的类型有很多种，常用的有电子式电源和磁性电源。
3.启动器和电容日光灯电路中还需要使用启动器和电容等组件。
启动器主要用于引导灯管内的电流，促使灯泡开始发光。
而电容则可以补偿灯管内扭矩不平衡的现象。
4.电路保护日光灯电路也需要一些保护元器件，包括保险丝、过压保护等，以防止灯管或电源损坏，保证日光灯电路的稳定性。
三、日光灯电路的常见问题解决方法1、起动困难起动困难的原因一般是由于灯管内的荧光粉已经老化或遭受损坏，或则是启动器损坏，没有引导电流。
解决方法：更换荧光粉、更换启动器或更换整个灯管均可解决起动困难的问题。
2、灯管不能正常发光灯管不能正常发光的原因可能是电源电压过低、灯管内电极接触不良、荧光粉老化等。
四、日光灯电路的优点和应用1.优点日光灯电路的优点在于它能够提供高质量的照明效果，并且与传统的白炽灯相比，它使用更少的能源，发光效率更高。
日光灯电路图原理
日光灯电路图原理
日光灯电路是一种常见的照明电路，它的工作原理是利用气体放电和自感电动势来产生可见光。
下面对日光灯电路的原理进行详细描述。
日光灯电路主要由以下几部分组成:
1. 电源: 提供电流和电压给日光灯电路。
2. 管电极: 显露在灯管两端，用于引入电流。
3. 电流限制器: 控制电流的大小，以保护灯管。
4. 开关: 控制日光灯电路的开关状态。
在日光灯电路工作时，开关处于闭合状态，电流从电源流过电流限制器，并进入灯管的管电极。
在管电极之间，有一个封闭的玻璃管内充满了稀薄的惰性气体，称为放电气体。
当电流通过灯管时，管电极的电子会被高电压电场俘获并加速，在电场的作用下，它们与气体分子发生碰撞。
这些碰撞激发了气体中的原子和分子，使它们从低能级激发到高能级。
当激发的原子和分子回到低能级时，它们会释放能量。
这些能量以紫外线的形式发出，而不是可见光。
为了将紫外线转换为可见光，灯管内壁涂有荧光粉。
荧光粉吸收紫外线并发出可见光，使得灯管发出明亮的白色光线。
此外，日光灯电路中的电流限制器起到保护灯管的作用。
它可以限制电流的大小，避免电流过大烧坏灯管。
通常，电流限制器是通过电阻和电感组成的。
总之，日光灯电路利用气体放电和荧光粉的特性，将电能转化为可见光。
它可以用于各种场合的照明，具有节能、寿命长等优点。
实验二日光灯电路使用
实验二日光灯电路一、实验目的1 掌握日光灯线路的接线。
2 理解改善电路功率因数的意义并掌握其方法。
二、实验原理1. 在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律，ΣI＝0和ΣU＝02. 日光灯电路示意图如图2—1所示，图中 A 是日光灯管，L 是镇流器，S是启辉器，C 是补偿电容器，用以改善电路的功率因数（cosφ值）。
有关日光灯的工作原理请自行翻阅有关资料。
图 2—1图 2—2三、实验设备1 日光灯具（灯管、镇流器、启辉器等）一套2 交流电流表、交流电压表、功率表、Cosφ表各一块3 调压器一台4 电容器1uF、2.2uF、4.7uF 各一只四、实验内容及步骤1.启辉值的测试利用THGE-1型实验台“30W日光灯实验器件”、面板上与30W日光灯管连通的插孔及相关器件（电容器处于“断开”位置）。
按图2-2接线。
经指导教师检查后，接通实验台电源，调节自耦调压器的输出，使其输出电压缓慢增大，直到日光灯刚启辉点亮为止，记录三表的指示值。
填入表2—1中。
2.正常值的测试、将电压调至220V，测量功率P、功率因数Cosφ、电流I、电压U、ULU等值，。
将测试值填入表2—1中A3.功率因数的改善。
将自耦调压器的输出调至220V，记录P、COSφ、U的读数。
并利用电流表和三个电流插座分别测得三条支路的电流，I、IL、 IC；改变电容值，进行三次重复测量，将数值填入表2—2中五、实验记录及数据处理表2--1表2—2六、思考题1启辉器的作用是什么？2. 如何提高电路的功率因数？七、实验注意事项及实验报告要求1. 本实验用交流电220V，务必注意用电和人身安全。
2. 功率表要正确接入电路，要注意改换量程。
3. 线路接线正确，日光灯不能启辉时，应检查启辉器及其接触是否良好4. 将测试数据填写到表格中，完成表格中的数据计算。

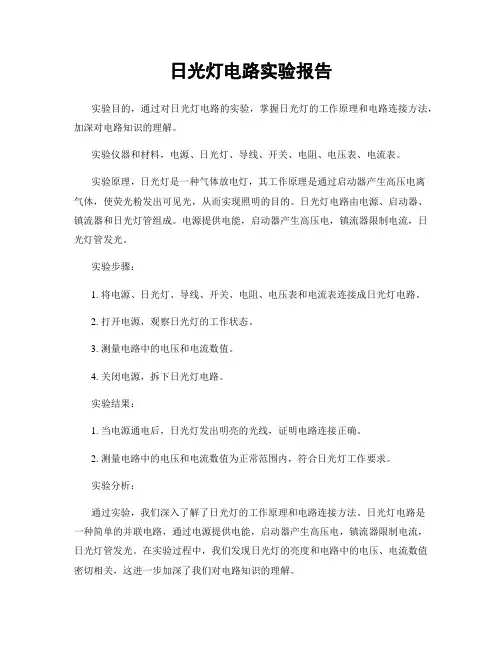

日光灯电路实验报告
日光灯电路实验报告实验目的，通过对日光灯电路的实验，掌握日光灯的工作原理和电路连接方法，加深对电路知识的理解。
实验仪器和材料，电源、日光灯、导线、开关、电阻、电压表、电流表。
实验原理，日光灯是一种气体放电灯，其工作原理是通过启动器产生高压电离气体，使荧光粉发出可见光，从而实现照明的目的。
日光灯电路由电源、启动器、镇流器和日光灯管组成。
电源提供电能，启动器产生高压电，镇流器限制电流，日光灯管发光。
实验步骤：1. 将电源、日光灯、导线、开关、电阻、电压表和电流表连接成日光灯电路。
2. 打开电源，观察日光灯的工作状态。
3. 测量电路中的电压和电流数值。
4. 关闭电源，拆下日光灯电路。
实验结果：1. 当电源通电后，日光灯发出明亮的光线，证明电路连接正确。
2. 测量电路中的电压和电流数值为正常范围内，符合日光灯工作要求。
实验分析：通过实验，我们深入了解了日光灯的工作原理和电路连接方法。
日光灯电路是一种简单的并联电路，通过电源提供电能，启动器产生高压电，镇流器限制电流，日光灯管发光。
在实验过程中，我们发现日光灯的亮度和电路中的电压、电流数值密切相关，这进一步加深了我们对电路知识的理解。
实验总结：通过本次实验，我们成功掌握了日光灯的工作原理和电路连接方法，提高了对电路知识的理解和掌握。
同时，实验过程中我们也发现了一些问题，例如电路连接不正确会导致日光灯无法正常工作，电压和电流超出范围会影响日光灯的亮度和寿命等。
因此，在今后的学习和工作中，我们需要更加注重电路连接和参数的合理选择，以确保电路的正常工作和稳定性。
在实验中，我们还应该注意安全问题，避免触电和短路等意外事件发生。
只有在确保安全的前提下，我们才能更好地进行实验和学习，提高自己的专业知识和实践能力。
通过本次实验，我们不仅加深了对日光灯电路的理解，也提高了实验操作和安全意识。
希望今后能够继续进行更多的实验，不断提升自己的实践能力和专业水平。
日光灯工作电流
日光灯一盏的使用电流是：0.18A。
分析：
以40w的日光灯为例
家庭电路电压是220V，
根据功率公式：P=UI，可得：
I=P/U=40W/220V=0.18A。
所以：40W日光灯一盏的使用电流是：0.18A。
可是日光灯额定工作电流是0.43A，实测得0.42A可能是你家电压偏低的原因，因为发光的灯管工作电压是93到96V左右，所以镇流器是提供0.43A的稳定电流给灯管来保障灯管能按额定功率工作发光。
日光灯不属于纯电阻电路
而且，P=UI，这个电功率公式其实是一个不完整的公式，它只符合直流电路的情况，严格说来这个公式是不准确的，只是初中物理只学了直流电，所以才给出这么一个公式而已。
真正的公式应该是P=UIcosa。
，也就是还要乘以功率因数。
直流电路中不存在功率因数这个概念，都等于1，所以才被初中课程里面省略掉了。
至于什么叫功率因数，就涉及到无功功率，电容，电感。
可不是一点点内容能讲清楚的了。
日光灯电路见图
日光灯电路见图。
启辉器的作用，就是先连通，然后突然断开，使镇流器产生高电压，击穿荧光灯中“潘宁”气体，使灯管亮。
灯亮后，启辉器就没用了。
所以，可以用一根导线将启辉器两端短接一下，然后迅速断开，使日光灯点亮。
因为灯亮了，启辉器没用了，所以可以取下来。
去点亮另一个同类型的灯。
提高功率因数也见图。
图中(A)是并联电容示意图，(B)是未接电容时的电流、电压，(C)是接入电容后改善功率因数图解：流过电容的电流IC超电源电压V0为90°，如果选用合适的电容，使的IC和IL的合成电流IO与VO的相位基本相同，那么IO减小，达到提高功率因数目的。
启辉器就是一个“断开-接通-断开”的开关，所以可用导线代替。
具体说，1，没开灯时，启辉器是断开的。
2，一开灯，启辉器因辉光放电，双金属片发热弯曲而导通。
3，因为双金属片导通了，没有了辉光放电，双金属片冷却恢复原状，又断开了。
要提高日光等的功率因数，应在电源两端加接电容器，例如，40W的日光灯用4.75微法的油浸纸介电容。
日光灯电路的工作原理
日光灯电路的工作原理日光灯是一种使用气体放电的照明设备，其工作原理主要是通过电路将电能转化为光能。
下面将从日光灯的结构、工作原理和电路三个方面来详细介绍日光灯电路的工作原理。
一、日光灯的结构日光灯由荧光灯管、电子镇流器和起动器三部分组成。
1.荧光灯管：荧光灯管是日光灯的主要光源，由玻璃管、电极、荧光粉等组成。
荧光灯管内充有低压的稀有气体（如氩气、氖气等）和少量的汞蒸气。
2.电子镇流器：电子镇流器是日光灯的核心部件，其主要作用是将交流电转化为直流电，并将电压升高到足够启动荧光灯管。
3.起动器：起动器是日光灯的辅助部件，其主要作用是在日光灯启动时提供高压电流，使荧光灯管内的气体放电，从而启动荧光灯。
二、日光灯的工作原理日光灯的工作原理可以分为两个阶段：启动阶段和工作阶段。
1.启动阶段当日光灯通电时，电子镇流器将交流电转化为直流电，并将电压升高到足够启动荧光灯管。
此时，起动器会提供一个高压电流，使荧光灯管内的气体放电，从而启动荧光灯。
在启动阶段，荧光灯管内的气体放电会产生大量的紫外线。
2.工作阶段当荧光灯启动后，电子镇流器会维持荧光灯管内的电流和电压，使荧光灯持续发光。
在工作阶段，荧光灯管内的气体放电会产生紫外线，紫外线会激发荧光粉发出可见光，从而实现照明。
三、日光灯的电路日光灯电路主要由电源电路、电子镇流器和起动器三部分组成。
1.电源电路：电源电路主要由变压器、整流器和滤波器组成。
变压器将交流电转化为低压交流电，整流器将低压交流电转化为直流电，滤波器则用于平滑直流电。
2.电子镇流器：电子镇流器主要由电容器、电感和半导体器件组成。
电容器和电感组成谐振回路，用于将电压升高到足够启动荧光灯管。
半导体器件则用于控制电流和电压。
3.起动器：起动器主要由电感和开关管组成。
当日光灯通电时，开关管会将电流导入电感，从而产生高压电流，使荧光灯管内的气体放电，从而启动荧光灯。
总之，日光灯电路的工作原理是通过电子镇流器将交流电转化为直流电，并将电压升高到足够启动荧光灯管。
日光灯电路的工作原理
日光灯电路的工作原理
日光灯电路的工作原理基于气体放电产生的现象。
一个标准的日光灯电路包括一个电压源、一个起始器和一个荧光管。
1. 电压源：通常是一个交流电源，提供了所需的电压。
2. 起始器：起始器是一个辅助装置，用于启动气体放电。
它通常由两个电极组成，通过一个热丝和一个电容器连接，与电路的一端相连。
3. 荧光管：荧光管是日光灯的主要组成部分，由一个长形的玻璃管、两个电极和荧光粉组成。
荧光粉涂覆在内壁上，当电流通过时，它会发出可见光。
日光灯的工作过程如下：
1. 当开关打开时，电压源供电，电流通过起始器的热丝。
热丝加热后会放出电子，形成带电粒子云。
2. 在起始器的另一端，电容器开始充电，直到电压足够高以产生辉光放电。
起始器的电容器会放电产生一个高电压脉冲。
3. 高电压脉冲对荧光管的两个电极施加电压，使管内的气体离子化。
气体离子化后，电流会流经荧光粉，激发荧光粉发出可见光。
4. 一旦气体受到电离，它将变得导电。
为了维持气体放电，电流源将继续提供电流，以保持气体离子化状态。
5. 当电流源维持电荷时，荧光灯会持续亮起。
需要注意的是，在日光灯的电路中，起始器发挥了至关重要的作用。
它通过提供足够高的电压来初始气体放电，以使荧光灯正常工作。
日光灯电路实验报告
日光灯电路实验报告日光灯电路实验报告引言在现代生活中，电灯是我们不可或缺的照明设备之一。
其中，日光灯以其高效节能、柔和的光线和长寿命而备受青睐。
本实验将探索日光灯电路的工作原理和性能特点，以及如何搭建一个简单的日光灯电路。
一、实验目的本实验的主要目的是通过搭建日光灯电路，深入了解日光灯的工作原理和性能特点，并通过实际操作来加深对电路的理解。
二、实验材料本实验所需的材料包括：1. 电源：直流电源或交流电源（注意安全使用电源）；2. 开关：用于控制电路的通断；3. 电阻：用于限流和保护电路；4. 电容：用于稳定电流和电压；5. 日光灯管：用于发光。
三、实验步骤1. 首先，将电源连接到电路中，确保电源的正负极正确连接。
2. 接下来，将开关连接到电源和日光灯管之间，以便控制电路的通断。
3. 将电阻连接到电路中，起到限流和保护电路的作用。
4. 最后，将电容连接到电路中，用于稳定电流和电压。
5. 打开电源，通过控制开关的通断来观察日光灯的亮灭情况。
四、实验结果与分析在搭建日光灯电路并打开电源后，我们可以观察到日光灯管开始发光。
这是因为当电源通电后，电流通过日光灯管，激发其中的荧光粉，从而产生可见光。
在实验过程中，我们还可以观察到以下现象：1. 当开关处于关闭状态时，日光灯管不发光。
这是因为开关断开了电路，电流无法通过日光灯管。
2. 当开关处于打开状态时，日光灯管开始发光。
这是因为开关闭合了电路，电流可以顺利通过日光灯管。
此外，通过调整电阻和电容的数值，我们可以改变电路的性能特点。
例如，增大电阻的数值可以限制电流的大小，从而延长日光灯的使用寿命。
而增加电容的数值可以稳定电流和电压，使日光灯的亮度更加均匀。
五、实验总结通过本次实验，我们深入了解了日光灯电路的工作原理和性能特点。
日光灯电路通过电流通过日光灯管，激发荧光粉发光。
通过控制开关的通断，我们可以控制日光灯的亮灭。
同时，通过调整电阻和电容的数值，我们可以改变电路的性能特点，如限制电流大小和稳定电流和电压。
日光灯的电路连接和工作原理
日光灯的电路连接和工作原理日光灯，又称荧光灯，是一种高效节能的照明设备。
它的工作原理是通过电流激发荧光物质，使其发出可见光。
在日光灯中，电路连接起着至关重要的作用。
本文将详细介绍日光灯的电路连接和工作原理。
一、日光灯的电路连接日光灯的电路连接通常包括两种方式：串联和并联。
串联连接是将多个日光灯放在同一个电路中，电流依次通过每个日光灯，从而使其依次发光。
并联连接是将多个日光灯分别连接在不同的电路中，电流同时通过每个日光灯，从而同时发光。
无论是串联连接还是并联连接，日光灯的电路连接都需要包括以下几个部分：开关、电源、电容、电阻、启动器和荧光灯管。
其中，开关用于控制电流的通断，电源提供电能，电容和电阻用于稳定电流，启动器用于启动日光灯，荧光灯管则是发光的关键部件。
二、日光灯的工作原理日光灯的工作原理可以简单概括为：电流经过电路中的启动器，激发荧光物质，使其发出紫外线。
紫外线再次经过荧光物质时，使其发出可见光，从而实现日光灯的发光。
具体来说，日光灯的工作原理包括以下几个步骤：1. 启动器接通电源后，电流通过启动器中的电容和电阻，使其产生高压放电。
2. 高压放电使荧光管中的汞蒸汽电离，产生紫外线。
3. 紫外线激发荧光物质，使其产生可见光。
4. 可见光通过荧光管的磷层转化为白光，从而实现日光灯的发光。
需要注意的是，日光灯的工作原理与普通灯泡有所不同。
普通灯泡是通过加热灯丝使其发光，因此会产生大量热量和能量浪费。
而日光灯则是通过紫外线激发荧光物质发光，因此其照明效率更高，能源利用更加节约。
三、日光灯的优点日光灯的优点主要包括以下几个方面：1. 节能环保：相对于普通灯泡，日光灯的能源利用效率更高，能够节约大量电能，减少二氧化碳排放。
2. 健康环保：日光灯不会产生热量和紫外线辐射，对人体和环境更加健康环保。
3. 寿命长：日光灯的使用寿命一般为普通灯泡的5-8倍，能够减少更换灯泡的频率和费用。
4. 光线柔和：日光灯的光线柔和均匀，不会产生眩光和刺眼的感觉，更加舒适。
山东交通学院实验三日光灯电路
实验三日光灯电路一、实验目的1．研究正弦稳态交流电路中电压、电流相量之间的关系。
2.掌握日光灯线路的接线。
3.理解改善电路功率因数的意义并掌握其方法。
二、原理说明1.在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律，即0;0==∑∑I U 。
2.日光灯电路主要由灯管、镇流器及启辉器三部分组成。
其电路图如图1所示。
灯管在工作时可认为是一个电阻负载R （约几百欧左右），镇流器是一个交流铁心线圈，可等效为一个较大电感（约几亨利左右）的感性负载，启辉器是一个充有氖气的并装有双金属片的玻璃泡开关，灯亮后，启辉器就不起作用了。
故实际上日光灯电路是一个R 、L 串联电路。
如图2所示。
其中r 为镇流器的等效损耗电阻，L 为镇流器的等效电感，R 为灯管的等效负载电阻。
日光灯的功率因数较低，一般为不会超过0.5，为了提高日光灯电路的功率因数以达到节约能源的目的，我们通常在感性负载两端并联一个电容器，以提高电路的功率因数，称此电容C 为补偿电容。
如下图所示。
三、实验设备PC机一台，Multisim软件一套。
四、实验内容1.在Multisim中搭建如下图3所示的电路，其中电压源电压有效值220V，频率50Hz，初相位为0°；电容C为补偿电容；从基本元件库中放置L=1.1H，R1=160Ω，用来等效日光灯电路。
XWM1是带有功率因数测量功能的功率，各支路电压电流均用万用表对应档位进行测量（也可以尝试用探针来测量）。
图3日光灯仿真测试电路4、调整补偿电容数值分别为0，1μF，4.7μF时，分别记录功率表、电压表，电流表读数。
三次测量数据记入下页表中。
电容值测量数值(μF)P(W)cosφU(V)I（A）I L(A)I C(A) 014.7五、实验报告1.完成数据表格中的测量。
2.根据实验数据，分别绘出C=0F和C=4.7uF时电压、电流相量图，验证相量形式的基尔霍夫定律。
日光灯电路的组装及参数测量
启辉器
包含一个氖气放电管和一个小 电容，用于产生高压脉冲，启
动日光灯管。
镇流器
限制电流，稳定日光灯管的电 压。
组装步骤
准备材料
根据电路图准备相应的元件，确保元件完 好无损。
测试与调整
检查电路连接是否正确，通电后观察日光 灯是否正常工作，如有需要调整元件位置 或更换元件。
连接电源
将电源线按照正负极的要求接入电路中。
电流通过气体
自由电子和正离子在电场的作用下分别向两极移动，撞击 气体原子产生新的自由电子和正离子。这个过程不断重复， 形成电流通过气体。
日光灯电路的工作流程
• 电源供电：电源提供交流电，通过镇流器加在启辉器和灯管两端。 • 启辉过程：启辉器内的双金属片接通后，辉光放电使启辉器管壁上的荧
光粉发出可见光，管内充有氖气的玻璃泡也发出辉光。 • 灯管点亮：启辉器断开后，由于镇流器限流作用，灯管两端产生瞬时高
压，使灯管内的气体电离产生自由电子和正离子，自由电子撞击氢原子 后能量增加，一部分电子能量增加后撞击汞原子，使汞原子发出紫外线。 • 电路正常工作：紫外线激发荧光物质发出可见光，电路进入正常工作状 态。
日光灯电路的工作参数
输入电压
日光灯电路的输入电压一般为 220V交流电。
输出电流
日光灯电路的输出电流取决于 灯管的功率和长度。
日光灯闪烁，检查发现接线不良，重新接线 后恢复正常。
实例3
灯管两端发黑，检查发现灯管老化，更换新 灯管后恢复正常。
实例4
灯光颜色异常，检查发现荧光粉脱落，重新 涂装荧光粉后恢复正常。
05
日光灯电路的应用与优化
日光灯电路的应用场景
家庭照明
日光灯因其高亮度和低能耗特性，广泛应用于家 庭照明。
日光灯电路功率因数计算
日光灯电路功率因数计算日光灯是一种常见的照明设备，其电路功率因数的计算对于电力系统的稳定运行和能源的节约具有重要意义。
本文将介绍日光灯电路功率因数的计算方法及其影响因素。
一、日光灯电路功率因数的定义电路功率因数是指电路中有用功与视在功之比，通常用cosφ表示。
在日光灯电路中，有用功是指灯管发出的光能，而视在功是指灯管所需的电能。
因此，日光灯电路功率因数的计算公式为cosφ=有用功÷视在功。
二、日光灯电路功率因数的影响因素1. 电感日光灯电路中的电感是影响功率因数的重要因素。
电感会使电路中的电流滞后于电压，从而导致有用功与视在功之比降低，功率因数下降。
2. 电容电容是日光灯电路中的另一个重要因素。
电容会使电路中的电流超前于电压，从而导致有用功与视在功之比增加，功率因数提高。
3. 电阻电阻对日光灯电路功率因数的影响较小，但也不能忽略。
电阻会使电路中的电流与电压同相位，从而不会影响功率因数。
三、日光灯电路功率因数的计算方法日光灯电路功率因数的计算方法有多种，下面介绍两种常用的方法。
1. 电流-电压法该方法是通过测量电路中的电流和电压来计算功率因数。
具体步骤如下：（1）用万用表测量电路中的电流和电压；（2）计算有用功和视在功；（3）根据功率因数的定义，计算功率因数。
2. 有功功率-无功功率法该方法是通过测量电路中的有功功率和无功功率来计算功率因数。
具体步骤如下：（1）用功率计测量电路中的有功功率和无功功率；（2）计算视在功；（3）根据功率因数的定义，计算功率因数。
四、日光灯电路功率因数的优化方法为了提高日光灯电路的功率因数，可以采取以下措施：1. 选择合适的电感和电容，使得电路中的有用功与视在功之比接近1，功率因数接近1。
2. 采用电子镇流器等新型电路，可以有效地提高功率因数。
3. 对于大型照明系统，可以采用无功补偿装置，对电路中的无功功率进行补偿，从而提高功率因数。
日光灯电路功率因数的计算和优化对于电力系统的稳定运行和能源的节约具有重要意义。
日光灯电路的工作原理
日光灯电路的工作原理
日光灯电路的工作原理是利用气体放电原理和电磁感应原理，将电能转化为光能。
日光灯电路由电压源、补偿电容器、镇流器和荧光灯管组成。
当电压源接通电路时，电流通过补偿电容器，使其充电。
一旦补偿电容器充电完全，电流将流经镇流器和荧光灯管。
在镇流器中，工作管（双螺旋线圈）的两端分别接触补偿电容器和荧光灯管。
工作管由铁心和两个螺旋线圈组成。
当电流经过工作管时，产生变化的磁场，由于荧光灯管的两端都有金属电极，金属电极周围形成了螺旋状的荧光粉。
这个磁场变化会激发荧光粉放出紫外线。
紫外线照射到荧光灯管内的气体（主要是氩气和少量的汞）上时，激发了气体内的电子，使其跃迁至高能级。
当电子从高能级跃迁回低能级时，会释放出能量，这些能量会激发荧光粉发出可见光。
荧光粉的颜色决定了荧光灯的颜色。
整个过程通过反复变化的电流、磁场和气体放电相互作用，实现了电能向光能的转化，从而实现了日光灯的工作。
日光灯电路及功率因数的提高实验报告
日光灯电路及功率因数的提高实验报告一、实验目的本次实验旨在掌握日光灯电路的基本原理，研究不同电路对功率因数的影响，并探究提高功率因数的方法。
二、实验原理1. 日光灯电路日光灯电路主要由镇流器、启动器和灯管组成。
镇流器是将交流电转换为直流电，并限制通电时的电流大小。
启动器则是在通电时提供高压，使灯管放出气体，点亮灯管。
灯管则是利用气体放电来产生紫外线，从而激发荧光粉发出可见光。
2. 功率因数功率因数是指有功功率与视在功率之比，其值在0到1之间。
当负载为纯阻性负载时，功率因数为1；当负载为纯感性负载时，功率因数为0；当负载为混合负载时，功率因数介于0和1之间。
3. 提高功率因数的方法提高功率因数可以采用补偿电容法或补偿线圈法。
补偿电容法是通过并联一个适当大小的电容器来抵消感性元件带来的无功功率；补偿线圈法则是通过串联一个适当大小的线圈来抵消电容元件带来的无功功三、实验器材1. 镇流器2. 启动器3. 灯管4. 电容器5. 电阻箱6. 万用表四、实验步骤及数据处理1. 将电路连接如图1所示，记录灯管亮度和功率因数。
2. 分别改变电容器的大小，记录灯管亮度和功率因数。
3. 将电路连接如图2所示，记录灯管亮度和功率因数。
4. 分别改变电阻箱的大小，记录灯管亮度和功率因数。
5. 根据实验数据绘制出不同电路下的功率因数曲线图，并分析不同电路对功率因数的影响以及提高功率因数的方法。
五、实验结果与分析1. 不同电容器对功率因数的影响根据实验数据绘制出不同电容器下的功率因数曲线图（见图3），可以发现随着电容器大小增加，功率因数也随之增加。
这是由于补偿电容法能够抵消感性元件带来的无功功率，从而提高了整个系统的功率因2. 不同电阻箱对功率因数的影响根据实验数据绘制出不同电阻箱下的功率因数曲线图（见图4），可以发现随着电阻箱大小增加，功率因数也随之增加。
这是由于在串联补偿线圈法中，电阻箱能够抵消电容元件带来的无功功率，从而提高了整个系统的功率因数。
日光灯电路原理图
日光灯电路原理图
以下是日光灯电路的原理图：
一个日光灯电路通常包含一个电源，一个电子镇流器和两个灯管。
电源产生交流电，通过电子镇流器将交流电转换为所需的直流电。
电源通过两根导线接通到电子镇流器。
电子镇流器的工作原理是通过半导体元件来调整电流和电压，以便灯管能够正常工作。
电子镇流器上的一根导线连接到灯管的一端，另一根导线连接到灯管的另一端。
灯管内部有一个真空管，其中充满了惰性气体和少量的汞。
当通过灯管的电流流动时，汞蒸气化，形成一个电弧，产生紫外线。
紫外线与灯管内壁涂有荧光粉的层相互作用，使荧光粉发出可见光。
这样就产生了日光灯的亮光。
整个电路是一个封闭的回路，交流电从电源流入电子镇流器，然后通过灯管流回电源。
这个电路从电源开始，经过电子镇流器，最后回到电源，形成一个完整的电流路径。
在日光灯电路中，各个组件之间的连接必须正确，以确保电流正常流动，灯管能够正常工作并发光。
日光灯电路
实验1.3 日光灯电路一、实验目的1. 熟悉日光灯的接线方法。
2. 学习功率表的使用方法。
3. 研究在感性负载上并联电容器以提高电路功率因数的原理。
二、实验原理1. 日光灯的组成日光灯电路主要由灯管、启辉器和镇流器组成，接线示意图如图1.3.2所示。
(1) 启辉器：在日光灯接通过程中起自动开关作用，其结构如图1.3.1所示。
启辉器内有一个充有氖气的氖泡，氖泡内有两个电极，一个是固定电极，另一个是由两片热膨胀系数相差较大的金属片辗压而成的可动电极。
在两电极的双金属片引出端并联一个电容C，用以消除对无线图1.3.1 启辉器结构图电设备的干扰。
(2)镇流器是一个带铁芯的电感线圈，它不是纯电感，它相当于一个电阻与电感串联。
2. 日光灯的工作原理当日光灯电路（图1.3.2）接通电源后，因灯管尚未导通，故电源电压全部加在启辉器两端，使氖泡的两电极之间发生辉光放电，使可动电极的双金属片因受热膨胀而与固定电极接触，于是电源、镇流器、灯丝和启辉器构成一个闭合回路，所通过的电流使灯丝得到预热而发射电子。
在氖泡内，两电极接触后辉光放电熄灭，随之双金属片冷缩与固定电极断开，断开的瞬间使电路电流突然消失，于是镇流器两端产生一个比电源电压高的多的感应电动势，连同电源电压一起加在灯管的两端，使灯管内的惰性气体电离而引起弧光放电，产生大量紫外线，灯管内壁的荧光粉吸收紫外线后，辐射出可见光，日光灯就开始正常工作。
在正常状态下，镇流器承受着电源电压的大部分，而灯管两端的电压则为其额定值。
I I LR图1.3.3 提高电路功率因数的原理图图1.3.2 日光灯接线图3. 提高日光灯电路的功率因数为了提高感性负载的功率因数，常用的方法是感性负载两端并联补偿电容器，以供给感性负载所需的部分无功功率。
日光灯正常工作后，可看成由日光灯管和镇流器串联的电路。
灯管相当于一个电阻元件，镇流器是一个带铁心的电感线圈，相当于一个电阻、电感相串联的元件。
电路实验报告日光灯
一、实验目的1. 理解日光灯的工作原理；2. 掌握日光灯电路的连接方法；3. 分析日光灯电路中各个元件的作用；4. 通过实验验证日光灯电路的性能。
二、实验原理日光灯是一种利用低压汞蒸气放电产生紫外线的荧光灯。
其工作原理是：当电路接通后，镇流器产生高压，使汞蒸气电离，产生紫外线，激发荧光粉发光。
三、实验器材1. 直流电源：12V，1A；2. 镇流器：220V，40W；3. 日光灯管：40W；4. 开关：1个；5. 导线：若干；6. 万用表：1个；7. 实验台：1个。
四、实验步骤1. 将直流电源的正极接到镇流器的输入端，负极接到镇流器的输出端；2. 将日光灯管的两个电极分别接到镇流器的输出端；3. 将开关的一端接到日光灯管的另一个电极，另一端接到直流电源的负极；4. 检查电路连接无误后，闭合开关，观察日光灯是否发光；5. 使用万用表测量镇流器、日光灯管及开关的电阻，分析电路性能。
五、实验数据及分析1. 镇流器电阻：约几十欧姆；2. 日光灯管电阻：约几百欧姆；3. 开关电阻：约几十欧姆。
通过实验数据可以看出，镇流器在电路中起到降压限流的作用，日光灯管和开关在电路中起到导通电流的作用。
六、实验结论1. 日光灯电路通过镇流器产生高压，使汞蒸气电离，激发荧光粉发光；2. 镇流器、日光灯管及开关在电路中分别起到降压限流、导通电流的作用；3. 实验结果与理论分析基本一致。
七、实验注意事项1. 实验过程中，注意安全，防止触电；2. 电路连接时，确保连接牢固，避免接触不良；3. 实验结束后，及时关闭电源，清理实验器材。
八、实验心得通过本次实验，我对日光灯的工作原理有了更深入的了解，掌握了日光灯电路的连接方法。
在实验过程中，我学会了如何使用万用表测量电路元件的电阻，提高了自己的动手能力。
同时，实验也让我认识到理论联系实际的重要性，只有将理论知识与实践相结合，才能更好地掌握电路知识。
日光灯电路实验报告
日光灯电路实验报告实验目的，通过实验，掌握日光灯电路的基本原理和操作方法，加深对电路原理的理解。
实验仪器和材料，日光灯、电源线、开关、导线、电阻、电压表、电流表。
实验原理，日光灯电路是由日光灯管、镇流器、电源开关和电源线组成。
日光灯管是一个低压放电灯管，其两端有电极，灯管内充满稀薄的稀有气体和少量的汞。
镇流器是用来限制电流的装置，可以减小电压的波动，保证电流的稳定。
实验步骤：1. 将电源线插入电源插座，将日光灯管插入镇流器中；2. 用导线将镇流器与电源开关连接，再将电源开关与电源线连接；3. 打开电源开关，观察日光灯管是否亮起；4. 用电压表和电流表分别测量电压和电流的数值。
实验结果：经过实验，我们发现当电源开关打开后，日光灯管会亮起，发出柔和的光线。
通过测量，我们得到了日光灯电路的电压和电流数值，从而可以计算出电阻的数值。
实验分析：日光灯电路的工作原理是利用电流和电压的作用，通过镇流器限制电流，使得日光灯管能够正常发光。
在实验中，我们观察到了日光灯管的发光现象，并通过测量得到了电路的电压和电流数值，进一步了解了电路的工作状态。
实验结论：通过本次实验，我们深入了解了日光灯电路的基本原理和工作方式，掌握了日光灯电路的搭建和操作方法，加深了对电路原理的理解。
同时，通过实验结果的分析，我们对电路的工作状态有了更清晰的认识，为今后的学习和实践打下了坚实的基础。
实验注意事项：1. 在进行实验时，务必注意安全，避免触电和短路等意外情况的发生；2. 实验结束后，要及时关闭电源开关，并将实验仪器和材料妥善存放，保持实验环境整洁。
总结，本次实验不仅让我们对日光灯电路有了更深入的了解，也培养了我们的实验操作能力和安全意识，为今后的学习和实践打下了坚实的基础。
希望通过这次实验，能够进一步激发我们对电路原理的兴趣，提高我们的动手能力和实验技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《日光灯电路》说课稿
一、教材分析
（一）教材的地位与作用
本节课选自中等职业教育国家规划教材《电工基础》中的第六章第四节“自感现象”，在这一节中，学生已经学习了自感的原理，初步了解了自感在生产、生活中的应用。
本节课在已有知识的基础上，经过师生共同讨论，确立了要解决的实际问题，即日光灯电路。
（二）教材的分析和处理
《电工基础》是电类专业的专业基础课，这节课所教授的对象是电气类专业的学生，将来要从事的是电气类岗位一线的操作工。
从以就业为导向的目的出发，我在授课时注意了学生的自主探究能力、交流合作能力和实践操作能力的培养，突出实践技能的训练，指导学生在用中学，在学中用。
（三）教学目标和确立依据
根据课程教学大纲对本节课教学内容的要求，以及电工电子专业对知识点的要求，结合学生现有的知识水平和理解水平，确立本节课教学目标。
1．知识目标
（1）利用自感现象分析日光灯电路
（2）正确分析日光灯电路的各部分作用和工作过程
2．能力目标
（1）通过学生动手安装日光灯，培养学生的动手能力
（2）培养学生分析问题和解决实际问题的综合能力
（3）培养学生的团队合作精神和交流合作能力
（四）教学重、难点及确立依据
通过对教材的分析，针对学生的实际情况，确立本节的重点为：日光灯电路的工作原理并组装日光灯；难点为：日光灯电路的点燃过程和镇流器的作用。
二、教法与学法
（一）教法
时代的发展和社会的需求需要具备综合职业能力的现代技工人才，除了需要掌握一定的专业技能外，还需要具备团队协作能力、信息搜索和处理能力、表达和创新能力等综合职业能力。
因此，我采用了以学生为主体，以职业活动为导向的行为导向法，将整个任务分成了信息搜集、制定计划、目标实施、反馈检测、总结反思等五个环节，使学生参与解决问题的全过程，激发学生的学习兴趣和职业认知能力。
（二）学法
学生在参与全部教学过程中，会释放出潜在的才能，必然会激发起学习的积极性和主动性，因此我采用了小组学习法，让学生在生生互动、师生互动中进行合作学习，学生在共同参与、相互合作中不但学会了知识，更获得了解决问题的经验和自我认知能力。
三、课前准备
第一项准备是进行信息搜集。
由学生围绕自感现象的应用收集可以解决的实际问题（如日光灯、自耦变压器、扼流圈等），通过师生讨论，确定要完成的任务是日光灯电路。
第二项准备是制定计划。
首先，从实际出发提出问题：“假如你是一名电工，要安装日光灯电路，需要具备哪些相关的专业知识？”，这样的问题能有效的调动学生的兴趣，引发学生思考，经过师生讨论后明确任务。
其次是进行学生分组，将全班学生分为6组，小组内由程度不同的学生组成，各小组程度基本均衡。
最后是分配任务，让每个小组都明确目标实施过程中每一个环节和具体要求，各小组按照提纲在课前搜集资料，进行讨论探究，负责准备在课上汇报其中某一个问题的研究成果，并准备对其它小组的汇报结果作出评价和补充。
在这个过程中，教师指导学生从教材、图书馆、互
联网等渠道多方获取信息，培养学生的自主学习和信息搜集处理能力。
四、目标实施过程
共分五个部分，每部分均采用“学生陈述----学生补充----教师总结和评价”的程序进行，下面是这五个部分的具体操作过程。
（一）提供背景信息
这个环节由第一小组提供，这些背景信息是学生已有的知识，主要包括三个内容：一是什么是自感现象，二是自感电动势的方向如何判断，三是自感现象有哪些实际应用。
若该组学生提供的信息不足，可由其它小组和教师做适当的补充和修正，并由教师对其中的要点作总结。
（二）组装日光灯
这个环节的设计打破了以往“先学理论再实践”的传统模式，先让学生分组实验完成电路的搭建，全体学生进行组装（教师进行必要的检查和指导，以防发生烧坏元器件的情况），然后由第二组负责总结电路的连接特点。
在实验过程中，学生很容易出现许多意想不到的突发事件，如果实验成功可以激发学生的自信心；如果实验失败可以激发学生的好奇心，使学生带着疑问去分析和解决问题。
在明确正确的接线之后，小组互查的设计是一个反馈过程，可以培养学生的合作交流能力和解决实际问题的能力，若不属于电路连线错误引发的故障，可以在“反馈检测”环节中让学生重新分析和解决。
在这个环节中，教师一方面可以检验学生的预习效果，另一方面可以发现学生欠缺的知识和技能，使学生在做中学，从而有的放矢地开展后面的学习。
（三）日光灯各部分的作用
学生在组装完电路之后，无论成功与否，都会激发起学生对知识的探求兴趣，很自然地由表及里，由观察现象到探索本质，由整体把握过渡到局部认知。
首先，学生在分组测量日光灯正常工作时灯管两端电压的过程中，会产生一个疑惑，即“日光灯点燃和正常发光时灯管两端的电压为什么不同？”然后教师把问题交由各小组讨论，由第三组负责总结启动器和镇流器的作用，在该组陈述和其他小组补充完之后，教师马上提出三个启发性的问题引起学生深思：激发灯管中的水银蒸气导电的高电压是怎么获得的？启动器中的双金属片是如何工作的？镇流器在日光灯点燃和正常发光时分别起什么作用？然后再经过小组讨论，反复探讨和研究，最后由教师用归纳性的文字做出总结。
这样，通过对问题的层层解析，突破了难点，将对知识的理解一步步引向深入，训练了学生分析问题的能力。
（四）日光灯的工作过程
这个环节是本节的重点内容，先由第四组进行阐述，其他小组可提出质疑和补充，给学生一个自由辩论的机会，让学生充分发表见解，教师也要参与到其中和学生共同探讨。
这个过程的难点主要采用两个方法进行突破，一是结合直观的动画演示增强学生的感性认识，帮助学生理解。
二是教师有针对性地提出带有探讨性的问题，如：日光灯正常发光后，取下启动器，会影响灯管发光吗？为什么？镇流器能否用电阻代替？这些问题能够引起学生的深思，深化对各部分的作用和工作过程的理解，同时在充分交流、辩论中促进了学生对问题的深入研究。
（五）新型日光灯的发展
这个环节由第五组根据课前查阅的资料以图片的形式展示出来，再由其他小组和老师补充，增强了趣味性，开阔了视野，同时锻炼了学生的信息搜集和处理能力。
五、反馈检测
当整个任务完成之后，教师要检验学生的综合运用能力和解决实际问题的能力，形成对整个任务的反馈。
根据第六组在课前收集的日光灯常见故障，学生分组讨论，小组间相互补充，分析故障产生的原因，最后由教师总结分析故障时所用的原理，和排除故障所用的一般思路。
这样既锻炼了学生理论联系实际的能力，也培养了学生观察生活和对科学的探索精神。
六、总结反思
这个环节主要包括两个内容：
一是进行课堂评价，由各小组自评任务完成中的体验，小组互评任务完成情况，让学生获得情感上的自我反思和对他人的认同。
二是进行课题延伸，职业学校的学生面对的是就业，职业认知和创新能力是必不可少的，所以我设计了两个开放性的问题让学生探讨：一是：“假如你是一名电工，如果手头没有启动器，你有什么办法可以启动日光灯？二是对一则日光灯镇流器引发火灾的实际案例进行分析，旨在培养学生分析和解决实际问题的能力，促进学生智商、情商和思维能力的提高。
