常用低压电器的主要种类和用途 (2)
低压电器的主要种类及用途
常用低压电器的主要种类和用途
低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。
低压电器的作用有：
（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。
（2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。
（3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。
（4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。
（5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。
（6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等．
当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表所示。
对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。
对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。
常见的低压电器的主要种类及用途。
常用低压电器的主要种类和用途
常用低压电器的主要种类和用途This manuscript was revised by the office on December 10, 2020.常用低压电器的主要种类和用途低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。
低压电器的作用有：（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。
（2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。
（3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。
（4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。
（5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。
（6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等．当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表所示。
对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。
对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。
常用的低压电器的文字符号及作用：刀开关（QS）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全组合开关（QS）：用于手动不频繁地接通、分断电路，换接电源或负载，也可以控制小容量异步电动机自动空气开关（QF）：主要用于低压动力电路分配电能和不频繁通、断电路，并具有故障自动跳闸功能控制按纽（SB）：在控制电路中用于短时间接通和断开小电流控制电路行程开关（SQ）：利用机械运动部件的碰撞而动作，用来分断或接通控制电路。
9通用设备常用电器种类及用途.
常用低压电器——低压熔断器
选择熔断器： （瓷壳）
⑴根据使用环境和负载性质选择熔断器的类型； （有无灭弧要求） ⑵熔断器的额定电压必须等于或大于线路的额定电 压；（绝缘角度） ⑶熔断器的额定电流必须等于或大于线路的额定电流；
照明、电热设备、小容 用 量电动机控制线路 途 种 两极闸刀开关 类 三极闸刀开关
用于不频繁接通、分断 电路；电源隔离开关； 启动小功率电动机 一般三极
刀开关——闸刀开关
刀开关——铁壳开关
常用低压电器——转换开关
组合开关 用动触头的旋转代替闸 特 刀的推合和拉开，结构 点 紧凑。位置：开、关。 倒顺开关 开关只能90°范围内转 动，有三个位置——顺 转、停、倒转。
常用电器仪表——钳形电流表
第九章 通用设备常用电器种类及用途
一、常用低压电器 二、常用电器仪表
常用低压电器
1、刀开关 2、转换开关 3、低压断路器（自动空气开关） 4、常用低压熔断器 5、主令电器 6、接触器 7、热继电器
常用低压电器——刀开关
闸刀开关（开启式） 铁壳开关（封闭式） 结构简单，操作方便， 采用储能分合闸，灭弧 特 价格便宜；无灭弧装置， 迅速，使用寿命长；设 点 不易分断负载、频繁操 置联锁装用表、数字式万用表
⑵用途：
测量直流电流、直流电压、交流电压、电阻 电感、电容、温度、晶体管放大倍数、频率
⑶使用注意事项：
①接线要正确 ②测量档位要正确：手动档、自动档、量程 ③使用前要调零：指针调零、电阻调零 ④严禁带电测量电阻 保存仪表时将档位置交流电压最大位置，防止意外损坏。
电工基础培训之常用低压电器
常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。
按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。
1 低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。
它们的作用主要是实现对电路进行接通或断开的控制。
多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。
1.1 刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。
其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。
刀开关又可分为两极和三极两种。
两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。
1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。
HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。
用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。
选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。
在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。
这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。
闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。
2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。
HH系列铁壳开关的型号意义如下：1.2 组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。
低压电器的分类及用途
低压电器的分类及用途低压电器的基本型号、代号及分类和用途。
类别名称主要品种基本型号文字符号用途配电电器断路器（空气开关、自动开关）塑壳断路器框架断路器限流断路器漏电保护断路器灭磁断路器直流快速断路器DZ DW DZX、DWX DZL DMZ DS QF、Q 用作线路过载、短路、漏电、欠电压保护，也可用作不频繁接通和分断电路。
熔断器有填料熔断器无填料熔断器半封闭插入式熔断器快速熔断器自复熔断器RT RM RC RS RZ FU、F 用作线路和设备的短路和过载保护刀开关大电流隔离熔断器式刀开关开关板用刀开关负荷开关HR HD、HS HH、HK QS、Q 主要用作电路隔离，也能接通分断额定电流转换开关组合开关换向开关HZ HZ Q、S 主要作为两种及以上电源或负载的转换和通断电路控制电器接触器交流接触器直流接触器真空接触器CJ CZ CK KM 主要用作远距离频繁启动和控制交直流电动机，以及接通和分断正常工作的主电路和控制电路启动器直接起动器（全压）星三角减压起动器自偶减压起动器QC、QZ QX QJ QM、Q 主要用作交流电动机的起动和正反向控制控制继电器电流接触器电压继电器时间继电器中间继电器温度继电器热继电器JL JY JS JZ JW JR KI KV KT KA KE(E) FR 主要用于控制系统只，控制其他电器或作主电路的保护之用控制器凸轮控制器平面控制器鼓型控制器KT KP KG S、Q 主要用于电气控制设备中转换主回路或励磁回路的接法，以达到电动机启动，换向和调速的目的主令电器按钮限位开关微动开关万能转换开关脚踏开关接近开关LA LX LXW LW LT LXJ S 主要用作接通分断控制电路，以发布命令或用作程序控制电阻器铁基合金电阻ZX R 用作改变电路参数或者变电能为热能变阻器励磁变阻器起动变阻器频敏变阻器BL BQ BP R 主要用作发电机调压以及电动机的平滑启动和调速电磁铁起重电磁铁牵引电磁铁制动电磁铁MW MQ MZ Y 用于起重、操重或牵引机械装置其他电器保护继电器电流继电器电压继电器时间继电器中间继电器信号继电器DL、GL DY、L Y DS DZ DX KI KV KT KA KS 用于电力系统和设备的保护信号电器信号灯电铃AD、XD AL HL HL 用于各种信号插座、插销AC X 日用电器等。
常用低压配电电器的种类及其功能
常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。
常用低压电器知识
用途
主要用于远距离频繁起动或 控制电动机，以及接通和分 断正常工作徳主电路和控制 电路
控 制 电 器
继电器
主要用于控制系统中，控制 其它电器或作主电路的保护 之用
起动器
直接（全压）起动器 星三角减压起动器 自耦减压起动器 变阻式转子起动器 半导体式起动器 真空起动器
主要用于电动机的起动和正 反转控制
电力拖动系统中一种可能自动切断故障电路的配电电器。常
用的型号有DW15等系列万能式断路器，DZ10、DZX10、 DZX19、DZ20等系列塑壳式断路器。
低压断路器的主要参数有：额定工作电压、壳架额定电流
等级、极数、脱扣器类型及额定电流、短路分断能力、分断 时间等。
(1P)
(2P) 单元件断路器
(3P)
七、低压电器的日常维护
1、电动机部分
（1）定期检查电动机的绝缘电阻，电压为380V的三相电动机， 其绝缘电阻一般不小于0.5MΩ ，否则应进行烘干或浸漆处理。 （2）经常保持电动机清洁，电动机的表面积灰过多，会影响
其散热，导致绕组发热，缩短电动机的寿命；也不允许有水滴、
油污或金属落入电机内部。如有发生立即清除。 （3）检查电源电压、频率是否与铭牌相符，并同时检查电源 三相电压是否对称。 （4）定期检查电动机的温升是否超过铭牌规定的数值。
塑壳式低压断路器 框架式低压断路器 限流式低压断路器 灭磁断路器 直流快速断路器
熔断器
无填料熔断器 有填料熔断器 用于线路或电器设备的短 半封闭插入式熔断器 路和过载保护 快速熔断器 自复熔断器
类别 电路名称
接触器
主要品种
交流接触器 直流接触器 真空接触器 半导体式接触器 热继电器 中间继电器 时间继电器 电流继电器 电压继电器 温度继电器 速度继电器
常用低压电器(主令电器 电磁执行机构 电气安装附件)
<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。
它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。
一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。
绿色为启动按钮。
黑色为点动按钮。
启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。
复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。
（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。
（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。
（2）根据工作状态指示和工作情况要求，选择按钮的颜色。
（3）根据控制回路的需要选择按钮的数量。
（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。
（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。
（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
（4）由于按钮的触头间距较小，应注意保持触头间的清洁。
（5）光标按钮一般不宜用于需长期通电显示处。
二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
plc常用低压电器
第一节低压电器的基本知识低压电器是指：在交流电压小于1200V 直流电压小于1500V的电路中起通断，保护，控制或调节作用的电器。
常用的有：刀开关、熔断器、空气开关、按钮、接触器、热继电器、中间继电器、时间继电器、速度继电器等。
一、低压电器的分类1.按动作方式可分为：（1）手动电器--依靠外力直接操作来进行切换的电器，如刀开关、按钮开关等。
（2）自动电器--依靠指令或物理量变化而自动动作的电器，如接触器、继电器等。
2.按用途可分为：（1）低压控制电器--主要在低压配电系统及动力设备中起控制作用，如刀开关、低压断路器等。
（2）低压保护电器--主要在低压配电系统及动力设备中起保护作用，如熔断器、热继电器等。
二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。
1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。
图1.11 电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。
按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。
图1.12 交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。
1.桥式触头2.指式触头图1.13 触头的结构形式四、电弧和灭弧方法1.吹弧：利用气体或液体介质吹动电弧，使之拉长、冷却。
按照吹弧的方向，分纵吹和横吹。
2.拉弧：加快触头的分离速度，使电弧迅速拉长，表面积增大迅速冷却。
3.长弧割短弧4.多断口灭5.利用介质灭弧6.改善触头表面材料第二节开关电器一、刀开关（ＱＳ）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全。
刀开关的典型结构如图1-5，主要由静插座、触刀、操作手柄、绝缘底板组成。
认识常用低压电器
四 熔断器
•
主要用于工矿企
业低压配电设备、
机床设备的电气控
制系统中
RL系列螺旋式熔断器
四 熔断器
RT系列有填料式熔断器
四 熔断器
• 最大分断电流可达 1250A
RT系列有填料式熔断器
四 熔断器
RM系列无填料密封式熔断器
四 熔断器
RM系列无填料密封式熔断器
四 熔断器
快速熔断器
四 熔断器
自恢复熔断器
2 1
3
5
远距离跳 闸，对电 路不起保 护作用
4
6 7
1．1主-触主头触2头．自由脱2-扣自器由3．脱过扣电器流脱扣3-器过4电．流分励脱脱扣扣器器 5．4-热分脱励扣脱器扣6．器失压5脱-热扣器脱扣7．器按6钮-失压脱扣器 7-按钮
塑壳式低压断路器原理图
2 1
3
5
线路过载
4
保护
6 7
1．1主-触主头触2头．自由脱2-扣自器由3．脱过扣电器流脱扣3-器过4电．流分励脱脱扣扣器器 5．4-热分脱励扣脱器扣6．器失压5脱-热扣器脱扣7．器按6钮-失压脱扣器 7-按钮
KM 线圈
KM
KM
常开辅助触点 常闭辅助触点
六 接触器
4、接触器的主要技术指标
额定电压:指主触点的额定工作电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流:主触点的额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A
2．工作原理
线圈加额定电 压，衔铁吸合，常 闭触头断开，常开 触头闭合；线圈电 压消失，触头恢复 常态。为防止铁心 振动，需加短路 环。
低压电器的定义与分类
低压电器的定义与分类我国现行标准将工作电压交流1000V、直流1200 V以下的电气线路中的电气设备称为低压电器。
低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍三种分类方式：1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器(1)用于低压电力网的配电电器这类电器包括刀开关、转换开关、空气断路器和熔断器等。
对配电电器的主要技术要求是断流能力强、限流效果在系统发生故障时保护动作准确，工作可靠;有足够的热稳定性和动稳定性。
(2)用于电力拖动及自动控制系统的控制电器这类电器包括接触器、起动器和各种控制继电器等。
对控制电器的主要技术要求是操作频率高、寿命长，有相应的转换能力。
2、按操作方式不同，可将低压电器分为自动电器和手动电器(1)自动电器通过电磁(或压缩空气)作功来完成接通、分断、起动、反向和停止等动作的电器称为自动电器。
常用的自动电器有接触器、继电器等。
(2)手动电器通过人力做功来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。
常用的手动电器有刀开关、转换开关和主令电器等。
3、按工作原理可分为电磁式电器和非电量控制电器我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、空气断路器、接触器、继电器、主令电器、起动器等。
另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护型式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。
我们日常生活中用水时，在输送自来水的管路上及各种用水的地方，要装上不同的阀门对水流进行控制和调节。
在输送电能的输电线路和各种用电的场合，也要使用不同的电器来控制电路通、断，对电路的各种参数进行调节。
只是电能的输送和使用比自来水的输送使用要复杂得多。
低压电器在电路中的用途是根据外界信号或要求，自动或手动接通、分断电路，连续或断续地改变电路状态，对电路进行切换、控制、保护、检测和调节。
低压电器基础知识
1、低压电器的分类1.按用途分类(1)控制电器：用于各种控制电路和控制系统的电器，如接触器、继电器等。
(2)主令电器：用于自动控制系统中发送控制指令的电器，如按钮、行程开关等。
(3)保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器等。
(4)配电电器：用于电能的输送和分配的电器。
如低压断路器、隔离器等。
(5)执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
2. 按工作原理分类：（1）电磁式电器：依据电磁感应原理来工作的电器，如交直流接触器、各种电磁式继电器等。
（2）非电量控制器：电器的工作是靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器、温度继电器等。
3.按操作方式分类：（1）自动电器：时间继电器、速度继电器等（2）手动电器：按钮、刀开关、转换开关等4.按触点类型：（1）有触点电器：继电器、接触器、行程开关等（2）无触点电器：固态继电器、接近开关等2、发展方向：目前正沿着体积小、重量轻、安全可靠、使用方便的方向发展，大力发展电子化的新型控制电器，如接近开关、光电开关、电子式时间继电器、固态继电器与接触器等以适应控制系统迅速电子化的需要。
3、接触器（电气符号KM） 接触器是一种接通或切断电动机或其他负载主电路的自动切换电器。
它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。
接触器通常分为交流接触器和直流接触器。
1.其主要结构：电磁机构、触点系统、灭弧机构、回位弹簧力装置、支架与底座等。
2.工作原理：当线圈得电后，衔铁被吸合，带动三对主触点闭合，接通电路，辅助触点也闭合或断开；当线圈失电后，衔铁被释放，三对主触点复位，电路断开，辅助触点也断开或闭合。
接触器主触头——用于主电路接触器辅助触头——用于控制电路接触器线圈——连接于控制电路主要技术参数：1、主触头额定电压2、主触头额定电流3、辅助触头额定电流4、主触点和辅助触点数目5、吸引线圈额定电压6、接通和分断能力7、机械寿命、电气寿命交流接触器用于远距离控制电压至380V，电流至600A的交流电路，以及频繁起动和控制交流电动机的控制电器。
电工培训常用低压电器讲解
产生磁场， 使电弧受力迅速移动并拉长电弧（磁吹灭 弧），如图4（a）、 （b）、（c）、（d）所示。 • (3)分隔电弧：将电弧分隔成许多串联的短弧，如图 （c）、（f）所示。 • (4)冷却电弧：依靠磁场作用，将电弧驱入用耐弧材料 制成的狭缝中， 以加快电弧的冷却，如图4（e）、 （g）所示。 • (5)气体吹弧：在封闭的灭弧室中，利用电弧自身能量 分解固体材料产生气体， 提高灭弧室中的压力， 或 利用产生的气体进行吹弧。 （6）其他
机械式 按输入量分：电流、电压、时间、速度、压力 按动作时间分：瞬时、延时继电器 特点：额定电流不大于5A
常用低压电器
对单台电动机，熔体的额定电流（IfN）应不小 于电动机额定电流（∑IN）的1.5~2.5倍， 即
IfN≥(1.5~2.5)IN
轻载启动或启动时间较短时，系数可取1.5， 带负载启动、 启动时间较长或启动较频繁时， 系数可取2.5。
常用低压电器
(三 )接 触 器
1. 交流接触器
(1)交流接触器的工作原理
常用低压电器
接触器的外型
常用低压电器 (2) 交流接触器的结构
图 14 交流接触器的结构和图形符号 (a) 外型； (b) 结构示意图； (c) 图形符号
常用低压电器
交流接触器线圈在其额定电压的85%～105%时， 能可靠地工作。电压过高，则磁路趋于饱和，线圈 电流将显著增大， 线圈有被烧坏的危险；电压过低， 则吸不牢衔铁，触头跳动， 不但影响电路正常工作， 而且线圈电流会达到额定电流的十几倍，使线圈过 热而烧坏。因此，电压过高或过低都会造成线圈发 热而烧毁。
低压电器的分类及发展概述
低压电器的分类及发展概述
低压电器是指工作在直流1200V、交流1500V及以下的电路中， 以实现对电路或非电对象的控制、检测、保护、变换、调节等作用的 电器。
利用电磁原理构成的低压电器，称为电磁式低压电器；利用集成 电路或电子元器件构成的低压电器，称为电子式低压电器；利用现代 控制原理构成的低压电器，称为自动化电器、智能化电器或可通信电 器等。
2．按动作方式分类 (1)手动电器。是通过人工或外力直接操作而动作的电器，如按钮、 刀开关、转换开关、行程开关等。 (2)自动电器。是按着外来的信号或某个物理量的变化而自动动作的 电器，如接触器、继电器和断路器等。 3．按电器执行功能分类 (1)有触点电器。电器通断电路的执行功能由触点来实现。 （2）无触点电器。电器通断电路的执行功能根据输出信号的逻辑电 平来实现。 （3）混合电器。有触点和无触点结合的电器。
因而电气技术人员必须熟悉常用低压电器的原理、结构、型号、 规格和用途，并能正确选择、使用与维护。
一、常用低压电器的分类 低压电器种类繁多，功能多样，用途广泛，结构各异。 其分类方法 亦很多，常用的分类方法有以下几种。
1．按用途分类 (1)控制电器。主要用于各种控制电路和控制系统中，如转换开关、 控制按钮、接触器、 继电器、电磁阀、热继电器及熔断器等。 (2)配电电器。用于电能输送和分配的电器，如刀开关、熔断器、低 压断路器等。 (3) 执行电器。用于完成某种动作或传送功能的电器，如电磁铁、 电磁低压电器产品是电气系统中的基础元件，涉及各行各业千家万户。 我国低压电器 行业经过数十年发展，已经形成比较完善的体系，目前低压电器产品的品种、规格、性 能、产量基本上满足了我国国民经济发展的需要。
我国低压电器产品销售市场主要在国内，作为发电设备、自动控制设备等的配件。 据统计，每新增1万千瓦发电设备，约需4万件各类低压电器产品与之配套，其中约需 框架式空气断路器230台，塑壳式断路器2200台。
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备，广泛应用于家庭、商业和工业领域。
下面是一些常用低压电器的种类及其用途：1.开关：用于控制电路的通断，如墙壁开关、面板开关等。
一般用于家庭、商业和工业建筑中的照明和电力控制。
2.插座：提供电源接口，方便接入电源插头，如墙壁插座、多功能插座等。
常用于家庭、办公室、商场和酒店等地方。
3.灯具：用于产生光源，如台灯、吊灯、筒灯、射灯等。
广泛应用于家庭、办公室、商业建筑和公共场所。
4.电风扇：利用电能驱动电机旋转产生风力，用于通风散热，如台式电风扇、落地电风扇等。
广泛应用于家庭、办公室和商场等场所。
5.空调：利用电能驱动压缩机工作，通过调节制冷剂的流动来实现空气的制冷或加热，用于调节室内温度。
广泛应用于家庭、办公室、商业建筑和工业场所。
6.冰箱：利用电能驱动压缩机工作，通过制冷系统将食物和饮料冷却保鲜，广泛应用于家庭、办公室、酒店和超市等场所。
7.洗衣机：利用电能驱动电机工作，通过机械和化学作用清洗和消毒衣物，广泛应用于家庭和商业洗衣店等场所。
8.电饭煲：利用电能加热和控制温度，用于煮饭和炖汤，广泛应用于家庭和饭店等场所。
9.电烤箱：利用电能加热食物，用于烘烤、烤制食物，广泛应用于家庭和餐厅等场所。
10.电熨斗：利用电能加热熨斗底板，用于熨烫衣物，广泛应用于家庭和干洗店等场所。
11.电吹风：利用电能驱动电机旋转产生热风，用于干燥头发或物体，广泛应用于家庭和美容美发店等场所。
12.电热水壶：利用电能加热水，用于煮水或保温，广泛应用于家庭和办公室等场所。
13.电动工具：如电钻、电锤、电锯、电砂轮等，用于施工、维修和装饰等工作，广泛应用于建筑行业和家庭DIY。
14.电动自行车：利用电能驱动电机辅助骑行，用于代步和运输，广泛应用于城市交通。
15.UPS电源：用于供电不稳定或需要临时备用电源的场合，如计算机服务器、医疗设备等。
以上仅是低压电器的常见种类和用途的举例，随着科技的发展和人们对生活便利和舒适度的需求不断提高，低压电器的种类也在不断增加和更新。
常用低压电器
第一页，共43页。
1.1 常用低压电器
低压电器定义:指工作在交流电压小于1200V、直流电压小于1500V的电
路中起通断、保护、控制或调节作用的电气设备，以及利 用电能来控制、保护和调节非电过程和非电装置的用电设备。
分类： （1）按动作原理分
手动电器：人手操作发出动作指令的电器，例如刀开关、按钮等。
第九页，共43页。
一、电压、电流继电器
电流继电器： 根据输入（线圈）电流大小而动作的继电器。
过电流继电器：
当电路发生短路及过流时立即将电路切断，小于整定电流时继电器
不动作，大于整定电流时，继电器动作；
整定范围：交流为（110%-350%）IN，直流为（70%-300%）IN。
欠电流继电器：
当电路电流过低时立即将电路切断。当电流大于或等于整定电流时，
3）“启动”与“停止”交替动作的按钮必须是
黑白、白色或灰色； 4）“点动”按钮必须是黑色； 5）“复位”必须是蓝色，当复位按钮还有停
止作用时，则必须是红色。
第三十四页，共43页。
第三十五页，共43页。
二、行程开关
作用：根据运动部件位置而切换电
路，用来控制运动部件的运动 方向、行程大小或位置保护。
种类： 电流继电器、电压继电器、中间继电器、时间继电器、热继电器以及温度、 压力、计数、频率继电器等。
属于电磁式继电器，结构、工作原理与接触
器相似，由电磁系统、触点系统和释放弹簧
组成。由于继电器用于控制电路，流过触点 的电流小，故不需要灭弧装置。
参数：返回系数K；吸合时间；释放时间；
电磁式继电器文字图形符号：
自动电器：产生电磁吸力而自动完成动作指令的电器，例如接触器、继电器、 电磁阀等。
常用低压电器PPT课件
触点接触形式：点接触、线接触、面接触
理想情况下：触点闭合: 接触电阻为零 触点断开：接触电阻无穷大
影响接触电阻的因素及其减小方法
❖ 电弧产生：在触点由闭合状态过渡到断开状
❖
态的过程中产生的电弧。气体自
❖
持放电形式之一，是一种带电质
❖
点的急流。
❖ 电弧特点：外部有白炽弧光，内部有很高的
❖
温度和密度很大的电流。
1.3 常用控制类电器
1.3.2 接触器
交流接触器
电磁系统 触头系统
灭弧系统 其他部分
1.3 常用控制类电器
1.3.2 接触器
1—主触头； 2—动铁芯； 3—电磁线圈； 4—静铁芯
图1-10 交流接触器动作原理示意图
1.3 常用控制类电器
1.3.2 接触器
图1-11 接触器的型号含义
1.3 常用控制类电器
5—静触头；6—接线柱；7—热脱扣器
1.3 常用控制类电器
1.3.1 低压开关电器
低
1—主触头；
压
2—自由脱扣器；
断
3—过流脱扣器；
路
4—分励脱扣器；
器
5—热脱扣器；
6—失压脱扣器；
7—按钮
图1-7 低压断路器的动作原理示意图
1.3 常用控制类电器
1.3.1 低压开关电器
低 压 断 路 器
DZ 20 □ - □ □/□ □ □
时 间 继 电 器
图1-15 时间继电器的图形符号
1.3 常用控制类电器
1.3.3 控制继电器
空气阻尼式时间继电器
时 间 继 电 器
图1-16 JST-A系列时间继电器的动作原理示意图
1.3 常用控制类电器
常用低压电器 分类、结构和用途
断路器触头
• 其中时间继电器又分为电磁式、电动机式、机械阻尼(气囊)式和电子 式等。
• 按反应激励量的不同．有交流继电器、直流继电器、电压继电器、中 间继电器、电流继电器、时间继电器、速度继电器、温度继电器、压 力继电器、脉冲继电器等；
• 按结构特点分，有接触器式继电器、(微型、超小型、小型)继电器、 舌簧继电器、电子式继电器、智能化继电器、固体继电器、可编程
接触器
• 建筑用接触器 • 拍合式接触器 • 微型接触器 • 模块化接触器 • 过载继电器 • 电子过载继电器
建筑用接触器
System pro M compact系列 可选电流 : 20,24,40,63A
拍合式接触器
• R系列拍合式 接触器主要应 用在钢铁工 业，如：牵引 机、电解和起 重设备
CJ20系列交流接触器 结构示意图
1—底座, 2-线圈, 3-反作 用力弹簧, 4-中间部分, 5-动触头, 6-静触头, 7-面 板, 8-灭弧罩
交流接触器的典型结构
继电器
• 继电器原理
继电器是一种利用各种物理且的变化，将电量或 非电量信号转化为电磁力(有触头式)或使输出状 态发生阶跃变化(无触头式)，从而通过其触头或 突变量促使在同—电路或另一电路中的其它器件 或装置动作的一种控制元件。

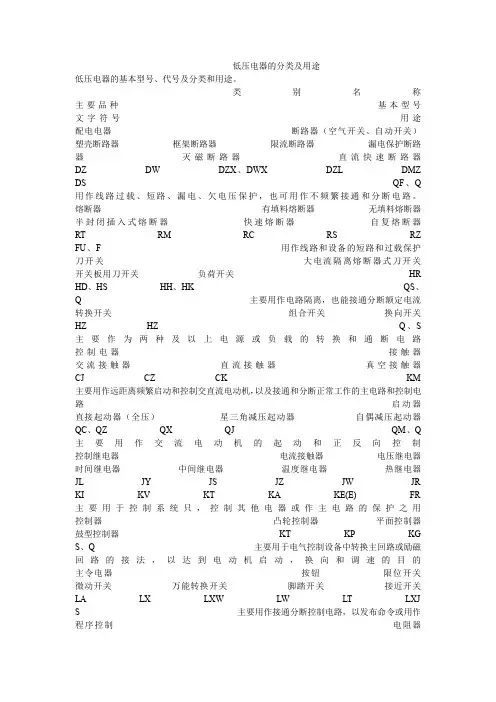

低压电器产品的分类
• 按用途分类
1. 控制电器
配电电器 用于电能输送和分配的电器。如刀开关、熔断器、低压断路器等
2模数化酌组合式开关电器，可根据需要组合成 对电路和用电设备进行配电、保护、控制、调节、报警等功能，包括各 种智能单元、信号指示、防护外壳和附件等
3. 执行电器
1)电磁式电器。 2)电子式 3)双金属片式 4)可编程控制继电器(模块) 5)特种继电器 7. 执行电器 8. 电器安装附件 9. 成套电器 10. 电工仪表
电气控制技术_第一章常用低压电器
即：
Ie Pd *10 3 / KU d
器 K ——经验系数，一般取1～1.4
3、辅助触点种类、数量及触点额定电流。
4、电磁线圈的电源种类，频率和额定电压。
5、额定操作频率（次/h），即允许的每小时通接的最多次数。
2 接触器
注意： 直流接触器线圈（铁心由整块钢制成）不能加
低 同电压的交流电压，而交流接触器的线圈（线圈电 压 阻很小）不能加同电压的直流电压。否则都会烧坏 电 线圈。
压 6、按用途分 ：
电
低压配电电器---刀开关、低压断路器、熔断器等；
器
低压控制电器---接触器、继电器、控制器、按钮等。
7、按工作原理： 电磁式电器：交直流接触器、电磁式继电器等； 非电量控制电器：刀开关、行程开关、按钮等
1 概述__我国低压电器的发展概况
三、我国低压电器的发展概况
1、电气控制的经历的几个阶段
低压电器：
在交流额定电压1200V、直流额定1500V级以下的电路中起通断、 保护、控制或调节作用的电器产品。
1 概述__分类
二、分类：
1、按工作电压等级分：高压电器和低压电器
低 2、按动力来源分 为 ： 手动电器---刀开关、按钮、转换开关
压
自动电器---低压断路器、接触器、继电器
电 3、按电器的输出形式分：
用来控制大电流电路，因此，继电器触头容量较小（不
大于5A），且无灭弧装置。
3 继电器
按用途分：
控制继电器和保护继电器。
低 按动作原理分： 压 电磁式继电器、感应式继电器、电动式继电器、 电 电子式继电器和热继电器。
器
按输入信号不同分：
电压继电器、电流继电器、中间继电器、时间继 电器、速度继电器等。

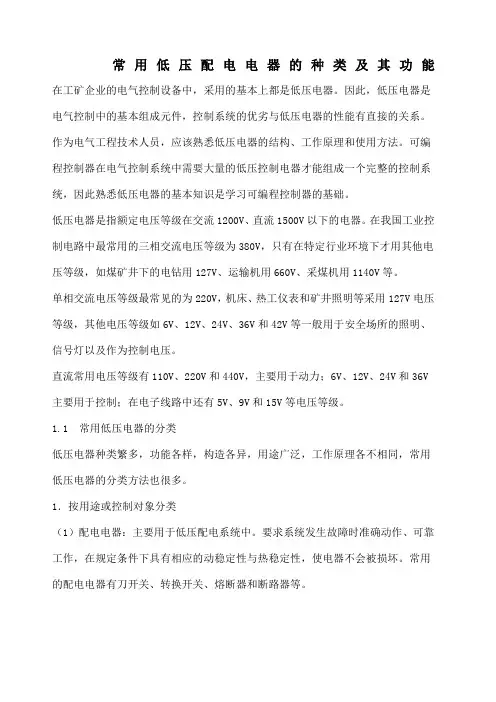

低压电器的定义与分类
低压电器的定义与分类我国现行标准将工作电压交流1000V、直流1200 V以下的电气线路中的电气设备称为低压电器。
低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍三种分类方式：1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器（1）用于低压电力网的配电电器这类电器包括刀开关、转换开关、空气断路器和熔断器等。
对配电电器的主要技术要求是断流能力强、限流效果在系统发生故障时保护动作准确，工作可靠；有足够的热稳定性和动稳定性。
（2）用于电力拖动及自动控制系统的控制电器这类电器包括接触器、起动器和各种控制继电器等。
对控制电器的主要技术要求是操作频率高、寿命长，有相应的转换能力。
2、按操作方式不同，可将低压电器分为自动电器和手动电器（1）自动电器通过电磁（或压缩空气）作功来完成接通、分断、起动、反向和停止等动作的电器称为自动电器。
常用的自动电器有接触器、继电器等。
（2）手动电器通过人力做功来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。
常用的手动电器有刀开关、转换开关和主令电器等。
3、按工作原理可分为电磁式电器和非电量控制电器我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、空气断路器、接触器、继电器、主令电器、起动器等。
另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护型式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。
我们日常生活中用水时，在输送自来水的管路上及各种用水的地方，要装上不同的阀门对水流进行控制和调节。
在输送电能的输电线路和各种用电的场合，也要使用不同的电器来控制电路通、断，对电路的各种参数进行调节。
只是电能的输送和使用比自来水的输送使用要复杂得多。
低压电器在电路中的用途是根据外界信号或要求，自动或手动接通、分断电路，连续或断续地改变电路状态，对电路进行切换、控制、保护、检测和调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

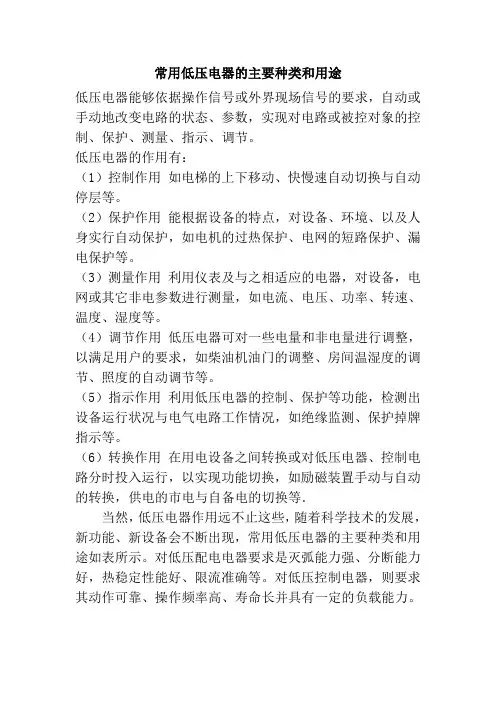

常用低压电器的主要种类和用途
低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。
低压电器的作用有：
（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。
（2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。
（3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。
（4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。
（5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。
（6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等．
当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表所示。
对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。
对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。
常用的低压电器的文字符号及作用：
刀开关（QS）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全
组合开关（QS）：用于手动不频繁地接通、分断电路，换接电源或负载，也可以控制小容量异步电动机
自动空气开关（QF）：主要用于低压动力电路分配电能和不频繁通、断电路，并具有故障自动跳闸功能
控制按纽（SB）：在控制电路中用于短时间接通和断开小电流控制电路
行程开关（SQ）：利用机械运动部件的碰撞而动作，用来分断或接通控制电路。
主要用于检测运动机械的位置，控制运动部件的运动方向、行程长短以及限位保护
接近开关（SP）：靠移动物体与接近开关的感应头接近时，使其输出一个电信号来控制电路的通断
接触器（KM）：可以频繁地接通和分断交、直流主电路，并可以实现远距离控制，主要用来控制电动机，也可以控制电容器、电阻炉和照明器具等电力负载
中间继电器（KA）：扩展触点的数量和信号的放大
电流继电器（KA）：根据输入电流大小变化控制输出触点动作
电压继电器（KV）：根据输入电压大小变化控制输出触点动作
时间继电器（KT）：按照预定时间接通或分断电路
热继电器（FR）：对连续运行的电动机进行过载保护，以防止电动机过热而烧毁。
大部分热继电器除了具有过载保护功能以外，还具有断相保护、温度补偿、自动与手动复位等功能
速度继电器（KS）：多用于三相交流异步电动机反接制动控制，当电动机反接制动过程结束，转速过零时，自动切除反相序电源，以保证电动机可靠停车
熔断器（FU）：在低压电路配电电路中主要起短路保护作用
指示灯（HL）：用于电路状态的工作指示，也可用作工作状态、预警、故障及其他信号的指示
常见低压电器的主要种类及用途。
