高层建筑排水系统
高层建筑给排水常见问题及应对措施
高层建筑给排水常见问题及应对措施随着城市的不断发展，高层建筑在城市中出现的频率也越来越高。
高层建筑的给排水系统是其建筑中不可或缺的一部分，它直接关系到建筑物内部的环境和居民生活质量。
在实际的使用过程中，高层建筑的给排水系统常常会出现一些问题，影响着居民的生活和工作。
以下将就高层建筑给排水系统常见的问题及应对措施做一些介绍。
一、常见问题1. 排水堵塞问题高层建筑的给排水系统中，下水管道是非常重要的组成部分，但是由于残留物、沉积物和异物的堵塞，导致下水管道排水不畅，甚至堵塞。
这会给居民生活带来不便，并且会引发卫生问题。
2. 排水漏水问题高层建筑的排水系统中，排水管道内部连接处的密封不严，或者管道本身存在缺陷，都可能导致排水管道漏水问题。
这会导致楼层内墙面、天花板和地面发霉、变形，严重影响建筑物的使用寿命。
3. 排气问题高层建筑的排水系统中，排气管道的设计和施工不当会导致管道内部出现气体积聚、排气不畅的问题，从而影响排水系统的正常运行，甚至影响居民的生活质量。
4. 设备老化问题高层建筑的给排水系统设备使用时间长、使用频率高，很容易出现老化、损坏等问题，影响系统的正常运行。
二、应对措施1. 排水堵塞问题的应对措施一是加强日常维护，保持排水管道的清洁。
在高层建筑的给排水系统中，对排水管道进行定期的清洁，清除管道内的残留物和异物，可以有效减少堵塞的发生。
二是加强管道保护措施，避免外物进入管道。
可以在排水口设置过滤装置，避免大颗粒的残留物进入排水管道，减少堵塞的发生。
2. 排水漏水问题的应对措施一是提高排水管道的施工质量，确保管道的连接牢固、密封性好。
在高层建筑的给排水系统施工过程中，应严格控制材料的选用和施工质量，确保排水管道连接处的材料和工艺符合要求，从而避免漏水的发生。
二是定期检查排水管道的使用情况，及时发现漏水问题并进行修复，及时补漏补漆，保持管道的完好性。
3. 排气问题的应对措施一是合理设计排气系统，确保管道内气体顺畅排出。
高层建筑室内排水
苏 维
气 水
脱
混
排
合
水
器
系
统
❖ （2）气水分离器： ❖ 气水分离器装置在立管底部转弯处 ❖ 其结构见图5－21（c）所示
气 水 分 离 器
❖ （三）空气芯水膜旋流排水立管系统
❖ 系统有两个特殊部件：
❖ （1）旋流连接配件： ❖ 其结构见图5－22（b）所示 ❖ 设置在立管与每根横支管相接处，如图5－
❖ 不设专用通气管，即可保持管内气流通畅， 控制管内压力波动，提高排水能力，既节 省了管材也方便了施工。
❖ （一）苏维脱排水系统 系统有两个特殊部件：
❖ （1）气水混合器：为一个长80cm的连接 配件，装置在立管与每根横支管相接处。
❖ 见图5－21（a）所示
❖ 气水混合器结构见图5－21（b）所示
Hale Waihona Puke ❖ 设置通气管的排水系统，占地面积大，施 工复杂，造价高。
❖ 60年代以来，瑞士、法国、日本、韩国等， 先后研制了多种新型的单立管排水系统， 即苏维脱排水系统、旋流排水系统、芯型 排水系统 、UPVC螺旋排水系统等。
❖ 它们的共同特点是在排水系统中安装特殊 的配件，当水流通过时，可降低流速和减 少或避免水舌的干扰，
22（a）所示。 ❖ （2）特殊排水弯头：
❖ 装置在排水立管底部转弯处，为内有导向 叶片的45度弯头。如图5－22（c）所示。
❖ （一）设通气管的排水系统
❖ （1）伸顶通气管： ❖ （2）合流排放专用通气立管：排水立管与 ❖ 专用通气立管每隔两层用共轭管相连接。
❖ （3）分流排放互补湿通气： ❖ 两根排水立管每隔两层用共轭管相连接。 ❖ （4）环状通气管： ❖ 适用于使用要求较高的建筑和高层公共建
高层建筑的排水系统ppt课件.ppt
设置在排水立管底部转弯处， 为内有导向叶片的45度弯头。立 管下降的附壁薄膜水流，在导向 叶片作用下。旋向弯头对壁，使 水流沿弯头下部流入干管，可避 免因干管内出现水跃而封闭气流， 造成过大正压。
芯形排水系统（高奇马排水系统）
由上部立管插入内部的倒锥 体和2～4个横向接口组成。 横管排出的污水受内管阻挡 反掸后，沿壁下降，立管中的 污水经内管入环流器，经锥体 时水流扩散，形成水气混合液， 流速减慢、沿壁呈水膜状下降， 使管中气流畅通。
立管中的污水在螺旋线导流 突起的导流下，在管内壁形成 较为稳定而密实的水膜旋流， 旋转下落，使管中心保持气流 畅通，减小了管道内的压力波 动。
一、高层建筑排水系统的特点及技术要求
（1）管道中的压力波动
高层建筑排水系统卫生器具多，排水量大，横支管多，存在同 时排水的可能。由于水舌的影响和横干管起端产生的强烈冲激流使 水跃高度增加，导致较大的气压波动和水封破坏。
（2）横管敷设坡度问题
由于高层建筑重量大，建筑沉降可能引起出户管平坡或倒坡； 暗装管道多，建筑吊顶高度有限，横管敷设坡度受到一定的限制。
（1）设置底层单独出户管 当排水横干管与最下一根横支管之间的间距，不能满足相关要求时，
底层污水单设横管排出，以避免下层横支管连接的卫生器具出现正压 喷溅现象。
（2）合理选择管道连接配件 管道连接时尽量采用水舌系数小的管件如顺水三通等。
（3）在排水立管上增设乙字弯，以减慢污水下降速度
（4）增设各类辅助通气管道 当排水管内气流受阻时，管内气压可通过辅助通气管调节，不受排
横支管排出的污水受隔板阻挡，只 能从隔板右侧向下排放，不会在立 管中形成水舌，能使立管中保持气 流畅通，气压稳定。
由流入口，顶部通气口、有突 块的空气分离室、跑气管和排 出口组成。
浅谈高层建筑给排水特点及给水系统设计要点
浅谈高层建筑给排水特点及给水系统设计要点随着城市化进程的加快，高层建筑在城市中扮演着日益重要的角色。
高层建筑给排水系统设计的合理性直接关系到建筑的使用舒适度和运行安全性。
本文将从高层建筑给排水特点和给水系统设计要点两个方面进行探讨。
一、高层建筑给排水特点相较于普通建筑，高层建筑给排水系统有以下几个特点：（1）垂直距离大：高层建筑的楼层高度远远超过普通建筑，因此给排水管道需要跨越较大的垂直距离，对管道的设计和施工提出了更高的要求。
（2）水力压力大：高层建筑的给水系统由于需要克服较大的垂直距离，水的压力也相应增加。
给水系统的设计需要考虑到水力压力的影响，保证水压稳定。
（3）管道布局复杂：高层建筑楼层众多，管道布局相对复杂，需要合理布置给排水管道，避免交叉干扰，确保排水畅通。
1.2 垂直排水系统在高层建筑中，采用垂直排水系统是比较常见的设计方案。
垂直排水系统通常采用集中排水方式，即将多个楼层的排水管道汇聚到主立管，然后通过主立管将废水一次性排出建筑物。
垂直排水系统布局合理，可以有效减少管道的长度和分支数量，降低管道的阻力，提高排水效率。
1.3 横向给水系统高层建筑的横向给水系统一般采用分区供水的方式，即将整栋建筑划分为若干个供水区域，每个区域独立设置水箱和供水管道。
这样可以有效减小水压损失，保证每个楼层的水压稳定。
二、给水系统设计要点2.1 合理选择管道材质在高层建筑的给水系统设计中，管道的选材非常重要。
一般来说，不锈钢管道、铜管道和聚氯乙烯（PVC）管道是常用的给水管道材质，它们具有耐腐蚀、不易生锈、使用寿命长等优点。
不同材质的管道适用于不同的场合，设计时需要综合考虑管道的使用环境、水质、成本等因素。
2.2 合理设置水箱高层建筑的给水系统一般都会设置水箱，用于储存供水备用水源。
合理设置水箱可以保证供水的稳定性和连续性，减小水压波动，防止因为突然用水量增加而导致水压不足的情况发生。
水箱的设计要考虑加强隔音隔热措施，避免给居民的日常生活带来影响。
高层建筑排水系统

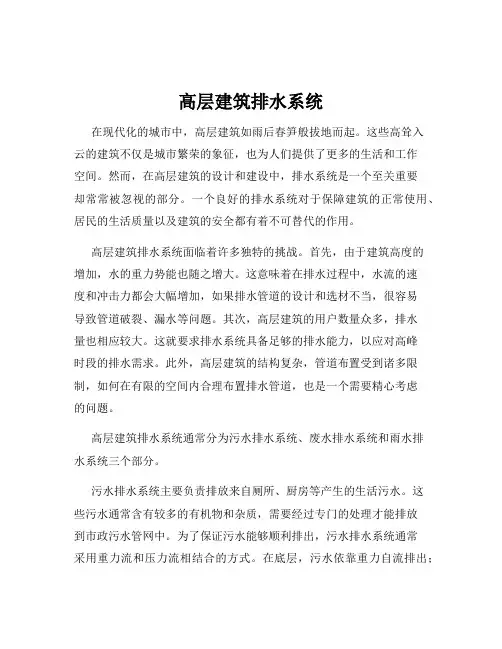

高层建筑排水系统在现代化的城市中，高层建筑如雨后春笋般拔地而起。
这些高耸入云的建筑不仅是城市繁荣的象征，也为人们提供了更多的生活和工作空间。
然而，在高层建筑的设计和建设中，排水系统是一个至关重要却常常被忽视的部分。
一个良好的排水系统对于保障建筑的正常使用、居民的生活质量以及建筑的安全都有着不可替代的作用。
高层建筑排水系统面临着许多独特的挑战。
首先，由于建筑高度的增加，水的重力势能也随之增大。
这意味着在排水过程中，水流的速度和冲击力都会大幅增加，如果排水管道的设计和选材不当，很容易导致管道破裂、漏水等问题。
其次，高层建筑的用户数量众多，排水量也相应较大。
这就要求排水系统具备足够的排水能力，以应对高峰时段的排水需求。
此外，高层建筑的结构复杂，管道布置受到诸多限制，如何在有限的空间内合理布置排水管道，也是一个需要精心考虑的问题。
高层建筑排水系统通常分为污水排水系统、废水排水系统和雨水排水系统三个部分。
污水排水系统主要负责排放来自厕所、厨房等产生的生活污水。
这些污水通常含有较多的有机物和杂质，需要经过专门的处理才能排放到市政污水管网中。
为了保证污水能够顺利排出，污水排水系统通常采用重力流和压力流相结合的方式。
在底层，污水依靠重力自流排出；而在高层部分，由于重力势能不足，需要采用污水泵等设备将污水加压排出。
废水排水系统则主要用于排放来自浴室、洗衣房等产生的较为清洁的废水。
这些废水可以经过简单处理后，直接排放到市政雨水管网中。
废水排水系统的设计相对较为简单，一般采用重力流的方式即可满足排水要求。
雨水排水系统的作用是及时排除建筑屋面和室外场地的雨水，以防止积水对建筑结构和周边环境造成损害。
雨水排水系统的设计需要考虑当地的降雨量、降雨强度以及建筑的屋面面积等因素。
在设计时，通常会采用虹吸式雨水排水系统或重力流雨水排水系统。
虹吸式雨水排水系统利用虹吸原理，能够快速排除大量雨水，适用于降雨量较大的地区；而重力流雨水排水系统则依靠雨水自身的重力作用排出，适用于降雨量较小的地区。
高层住宅建筑给排水设计
3. 雨水利用系统：建 立雨水利用系统，将 处理后的雨水进行再 利用，可以用于浇灌 植物、冲洗卫生间等 用途，以减少对传统 水源的依赖。
06
高层住宅建筑给排水系统案 例分析
高层住宅建筑给水系统案例
案例一
某高层住宅建筑采用变频供水系统，根据用水量变化调整水泵运 行频率，实现节能供水。
案例二
某高层住宅建筑采用分区给水系统，通过减压阀和减压水箱实现不 同楼层的分区供水，保证供水压力稳定。
雨水系统的节能措施与优化设计
总结词：高层住宅建 筑的雨水系统需要采 取节能措施，以充分 利用雨水资源，减少 对传统水源的依赖。
详细描述
1. 雨水收集系统：建 立雨水收集系统，将 雨水收集起来并储存 于蓄水池中，可以用 于绿化灌溉、清洗道 路等用途，减少对传 统水源的消耗。
2. 雨水处理系统：对 收集到的雨水进行净 化处理，去除其中的 杂质和有害物质，使 其达到使用标准，可 以用于冲厕、洗车等 用途。
管道敷设方式
根据建筑结构和地理环境 ，选择合适的排水管道敷 设方式，如明装、暗装等 。
排水系统的通气方式和设备选择
通气方式选择
根据建筑高度和排水系统设计要求，选择合适的 通气方式，如单立管通气、双立管通气等。
通气设备选择
根据通气方式和建筑结构，选择合适的通气设备 ，如通气帽、通气阀等。
防臭气措施
采取有效措施防止排水系统产生的臭气对室内环 境造成影响，如设置通风口、使用防臭地漏等。
给水管材的选用与连接方式
01
02
03
给水管材
可选用金属管、塑料管、 复合管等给水管材。
选用依据
根据建筑性质、工作压力 、水质要求、安装条件等 因素综合考虑选择给水管 材。
浅谈高层建筑给排水特点及给水系统设计要点
浅谈高层建筑给排水特点及给水系统设计要点1. 垂直布置：由于楼层较多，为了满足每层居住者的供水和排水需求，高层建筑的给排水系统需要进行垂直布置。
这就需要设计师合理安排各层的水源和污水管道，并确保各层之间的供水和排水正常连接。
2. 使用封闭管道：一般情况下，高层建筑的给排水系统采用封闭管道进行设计。
这种管道能够有效地避免水的泄漏和污染，并且减少了噪音的传播。
封闭管道还能够减少管道的摩擦阻力，提高水的流动速度。
3. 垂直运输：由于高层建筑的楼层较多，为了保证水源的供应和污水的排放，给排水系统往往采用垂直运输的方式。
通过运用自来水 tower 标高差来实现自来水上供水。
4. 高效节水：高层建筑的给水系统设计要充分考虑节水原则，通过使用低流量的水龙头和节水装置等手段减少用水量。
还可以利用雨水收集系统，将雨水用于植物浇灌、厕所冲洗等非饮用水用途。
5. 耐压强度：高层建筑的给排水系统需要具备较高的耐压强度，以承受大楼内部和外部的压力。
在设计中要仔细考虑各个节点的连接强度和管道的材质选择，确保系统能够经受住高压环境下的考验。
对于高层建筑给水系统的设计要点，主要包括以下几个方面：1. 确定用水需求：在设计给水系统之前，需要准确估计建筑物的用水需求。
包括居民的饮用、生活用水以及公共设施的供水需求等。
只有确定了用水需求，才能合理设计给水系统，满足建筑物内的用水需求。
2. 确定水源：在设计给水系统时，需要确定可靠的水源供应。
一般情况下，高层建筑采用自来水作为主要水源。
还可以考虑采集和利用雨水等可再生水资源。
3. 选择合适的管材和阀门：在设计给水系统时需要选择合适的管材和阀门。
一般情况下，高层建筑采用PVC、PPR等材质的管道。
阀门的选择要根据实际需要，确保水流的控制和调节。
4. 注意水力设计：在设计给水系统时，需要注意水力设计，确保供水稳定，并且保证每个用户都能够得到足够的水流和压力。
通过合理布置管道的起止点、连接方式和管径等参数，可以有效控制水的流量和压力。
高层建筑给水排水系统特点
高层建筑给水排水系统特点张新磊（青海大学土木工程学院08给水排水工程0805205033）摘要: 经过对高层建筑给水排水课程的学习，从建筑的给水系统、排水系统、雨水系统和消防系统的叙述总结得出高层建筑与多层建筑的异同点。
关键词：给水系统，排水系统，雨水系统，消防系统一：高层建筑给水系统的特点1 建筑给水系统的分类与组成（1）建筑给水系统的分类：生活给水系统、生产给水系统、水消防系统生活、建筑中水系统和直饮水系统。
（2）建筑给水系统的组成：引入管、水表节点、管道系统、给水附件、升压设备、贮水和水量调节构筑物、消防和其他设备。
2 建筑给水方式（1）给水方式分类：给水方式是指建筑内部给水系统的给水方案：直接给水方式；单设水箱给水方式；水泵水箱联合给水方式；气压给水方式；变频调速给水方式；分区给水方式。
其中分区给水方式：在多层建筑中，当室外给水管网的压力只能满足建筑物下面几层供水要求时，为了充分利用室外管网水压，可将建筑物供水系统划分为上、下两区。
下区由外网直接供水，上区由升压、贮水设备供水。
可将两区的1 根或几根立管相互连通，在来连接处装设阀门，以备下区进水管发生故障或外网水力不足时，打开阀门由高区水箱向低区供水。
3 高层建筑给水的弊端与预防对于建筑高度较大的高层建筑，由升压、贮水设备供水的区域如果采用同一个给水系统，建筑低层管道系统的静水压力会很大，因而就会产生以下弊端：（1）必须采用高压管材、零件及配水器材，使设备材料费用增加；（2）容易产生水锤及水锤噪声，配水龙头、阀门等附件易被磨损，使用寿命缩短；（3）低层水龙头的流出水头过大，不仅使水流形成射流喷溅，影响使用‘而且管道内流速增加，导致产生流水噪声、振动噪声二：高层建筑排水系统的特点1 排水系统的分类和组成建筑内部排水系统（1）排水系统的分类建筑内部排水系统是将建筑内部人们在日常生活和工作生产中使用过的水收集起来排到室外。
按系统接纳的污废水类型不同，建筑内部排水系统分为三类：生活排水系统；工业废水排水系统；屋面雨水排除系统。
高层住宅施工设计方案的排水系统设计
高层住宅施工设计方案的排水系统设计在高层住宅的施工设计中，排水系统的设计是非常重要的一环。
一个有效的排水系统可以确保建筑物内外的水分得到妥善处理，从而保障房屋的结构安全和居民的生活舒适。
本文将介绍高层住宅施工设计方案中排水系统的设计要点，包括建筑物内外的排水系统设计以及建筑物内部的排水设备布置。
一、建筑物内外的排水系统设计建筑物内外的排水系统设计是高层住宅施工设计中至关重要的一部分。
它包括了建筑物外立面的雨水排水系统以及建筑物内部的污水排水系统。
1. 建筑物外立面的雨水排水系统建筑物外立面的雨水排水系统设计主要考虑的是如何将雨水迅速排除，避免积水造成建筑物外墙渗漏等情况。
在设计中，可以采用天沟、雨水管道以及雨水收集池等方式，将雨水顺利引导至地下雨水井或主排水管道。
2. 建筑物内部的污水排水系统建筑物内部的污水排水系统设计要考虑的是如何将居民生活中产生的污水迅速安全地排除。
在设计中，可以采用下水道、地漏以及污水集中处理设备等方式，确保污水可以顺利排除。
二、建筑物内部的排水设备布置除了整体的排水系统设计外，建筑物内部的排水设备布置也是需要重点关注的。
合理安排排水设备的位置和数量，能够更好地满足居民的日常生活需求。
1. 洗手间排水设备洗手间是高层住宅内排水设备最为密集的区域之一。
在洗手间的设计中，需要合理布置马桶、浴缸、洗手池等设备，并确保它们与下水管道的连接畅通可靠。
2. 厨房排水设备厨房排水设备的布置也需要考虑合理性和便捷性。
在设计时，要确保洗涤槽、洗碗机等设备与下水管道的连接紧密，并合理设置地漏，以防止油脂等污垢堵塞管道。
3. 其他区域排水设备除了洗手间和厨房外，建筑物内部的其他区域也需要考虑排水设备的布置。
例如，室外阳台和室内的地板排水系统设计，要保证排水孔的位置合理，能够有效排除雨水和清洁物。
三、排水系统设计的考虑因素在进行高层住宅施工设计中排水系统的设计时，需要综合考虑以下几个因素：1. 地理环境因素地理环境因素包括降雨情况、地形地势等。
浅谈高层建筑给排水特点及给水系统设计要点
浅谈高层建筑给排水特点及给水系统设计要点高层建筑的排水系统主要有以下几个特点：1. 管网规模大：由于高层建筑的层数较多，排水管网的长度较长，涉及的管道数量较多，管网规模相对较大。
2. 排水水压较大：高层建筑的排水水压一般较大，尤其是下水道的设计要满足排水的要求，因此需要考虑管道材料的承受能力和使用寿命。
3. 排水管径较大：由于高层建筑的水流量较大，排水管道的管径一般较大，以便保证排水畅通。
4. 排水设计要考虑节水：由于高层建筑的用水较多，排水设计需要考虑节约用水，采用节水型设备，并合理配置给排水设备。
5. 排水管道设置需要合理：高层建筑的排水管道设置需要合理布置，以确保排水的顺利进行。
需要考虑排水管道的坡度、弯头、支管等设置，以及防梯泄设备的设置。
1. 给水系统设计要点：1.1 高层建筑的给水系统设计应考虑用户的用水需求，合理确定管道规格、水源位置和水源的稳定性等。
1.2 给水系统设计要满足消防用水的需求，需要考虑给消防水的供水问题，确保消防用水的正常使用。
1.3 给水系统应考虑节约用水的方案，采用节水装置和设备，减少浪费和损耗。
2. 排水系统设计要点：2.1 高层建筑的排水设计要考虑排水量的大小，以及排水的速度和流量，保证排水的畅通和效率。
需要合理设置排水管道的管径和坡度。
2.2 排水系统设计要满足防梯泄要求，合理设置并选用适当的防梯泄装置。
2.3 排水管道的布置要合理，避免污水交叉、回流和倒灌等问题，确保排水的安全和卫生。
2.4 排水系统设计要考虑设备的维护和保养，以及将来的改造和扩建。
高层建筑的给排水系统设计要考虑排水特点和用水需求，合理选择材料和管道规格，保证给排水的顺利进行。
也要关注节约用水和环境保护的问题，合理设置节水装置和设备，确保给排水系统的可持续发展。
高层建筑排水系统
高层建筑排水系统
高层建筑排水系统是指用于高层建筑内部的排水系统。
由于高层建筑通常具有多层楼层和复杂的结构，因此其排水系统需要考虑到以下几个方面：
1. 排水管道设计：高层建筑排水系统的管道设计需要考虑到排水量大、水压高的特点。
通常采用大口径、流线型的排水管道，以确保排水的迅速和顺畅。
2. 排水泵站：由于高层建筑的水压不足，通常需要设置排水泵站来提供足够的水压，以确保排水效果良好。
3. 排水防味系统：高层建筑排水系统需要设置防止臭气逆流的装置，如水封、反倒吸阀等，以确保排水过程中不会产生异味。
4. 排水防火系统：高层建筑排水系统需要设置防火阀门和阻火墙，以确保火灾发生时排水系统不会传播火灾。
5. 排水安全系统：高层建筑排水系统还需要设置检测装置和报警系统，以及备用排水系统，以防止排水管道堵塞或故障时造成的安全问题。
综上所述，高层建筑排水系统需要考虑到排水量、水压、防味、防火和安全等多个因素，以确保排水效果良好并保障居民生活的安全和舒适。
高层建筑给水排水系统的特殊要求
高层建筑给水排水系统的特殊要求高层建筑给水排水系统是一个复杂而关键的部分，它不仅要满足正常的给水排水需求，还需要应对高处压力、稳定性和安全性等特殊要求。
在设计和建造高层建筑给水排水系统时，工程专家需要充分考虑以下几个方面。
首先，高层建筑面临的首要问题是水压。
由于建筑高度的增加，水压随之增大，给水管道和设备的承压能力必须得到保证。
传统的给水系统常采用自来水供应，但在高层建筑中，由于水压的增加，需要增加水泵的供水压力，以保证楼层各处水压平衡稳定。
此外，还需考虑排水系统的冲刷速度和水力特性，以防止管道阻塞和漏水现象的发生。
其次，高层建筑的排水系统要求具备足够的容量和流量。
由于建筑高度、建筑面积的增加，高层建筑排水的流量也随之增大。
在设计排水管道时，需要充分考虑到排水量的峰值和峰谷时段，确保排水系统的通畅。
此外，还需考虑到排水距离、管道的材料和尺寸的选择，以减少阻力和防止管道堵塞。
第三，高层建筑给水排水系统还需要注重节能和环保。
由于高层建筑对水和能源的消耗量较大，工程专家需要寻找节能和环保的措施。
例如，可以采用节水设备，安装节水器和水流感应器以降低水耗。
此外，在排水系统中可以引入灰水回收系统，将洗手间、浴室和厨房等排水中的可再利用水分离和处理，以提高水的再利用率。
此外，高层建筑给水排水系统还需兼顾安全性。
建筑中的给水排水系统必须符合相关的法律法规和标准要求，如GB50015-2003《建筑给水排水工程设计规范》。
给水排水系统的安装和维护人员应具备相关的资质和技能，确保系统的正常运行和安全性。
特别是在紧急情况下，如火灾等，系统应能正常运作，保证人员的生命安全。
最后，高层建筑给水排水系统的设计与建造需要充分考虑建筑的可持续性。
工程专家应该选择可靠耐用的材料和设备，以确保系统的长期可用性。
此外，对于维护和修复工作，应提前做好计划和准备，确保系统能够及时进行维护和修复，减少因设备故障而造成的影响。
综上所述，高层建筑给水排水系统具有特殊的要求，包括应对高处压力、稳定性和安全性等方面的挑战。
高层建筑排水系统
高层建筑排水系统在现代城市中，高层建筑如雨后春笋般拔地而起，为人们提供了更多的居住和工作空间。
然而，随着建筑高度的增加，排水系统的设计和运行面临着更大的挑战。
一个高效、可靠的排水系统对于高层建筑的正常使用和维护至关重要。
高层建筑排水系统的主要功能是迅速、安全地排除建筑物内产生的生活污水、雨水和废水，以保持室内环境的清洁和卫生，并防止水患的发生。
与低层建筑相比，高层建筑排水系统具有一些独特的特点和要求。
首先，由于高度的增加，排水管道内的静水压力也随之增大。
如果不采取有效的减压措施，过高的压力可能会导致管道破裂、连接处渗漏等问题。
因此，高层建筑排水系统通常采用分区排水的方式，将建筑物划分为若干个排水区域，每个区域设置独立的排水立管和通气立管，以降低管道内的压力。
其次，高层建筑排水流量较大。
在短时间内可能会有大量的污水和雨水需要排放，这就要求排水管道具有足够的管径和排水能力。
同时，为了避免排水管道堵塞，还需要在系统中设置合理的清通设施，如检查口、清扫口等。
再者，高层建筑对排水系统的噪声控制要求较高。
排水管道内水流速度较快，容易产生噪声，影响居民的生活和工作。
为了降低噪声，通常采用一些特殊的管材和管件，如螺旋消音管、橡胶密封圈等，同时在管道的布置和固定方面也需要采取相应的措施。
高层建筑排水系统主要包括污水排水系统、雨水排水系统和通气系统三个部分。
污水排水系统负责排除建筑物内的生活污水和废水。
生活污水通常通过卫生器具（如马桶、洗手盆、淋浴喷头等）排入排水支管，然后汇集到排水立管中。
排水立管一般沿建筑物的竖向布置，将污水输送至地下的污水检查井，最终排入市政污水管网。
在污水排水系统中，还需要设置一些附属设施，如地漏、存水弯等，以防止臭气和害虫进入室内。
雨水排水系统的作用是排除建筑物屋面和室外场地的雨水。
雨水通常通过雨水斗收集，然后经雨水立管排至地面或地下雨水检查井。
对于高层建筑，由于屋面面积较大，降雨量较大，因此雨水排水系统的设计需要考虑较大的排水流量和排水速度。
高层建筑排水系统规范要求分析
高层建筑排水系统规范要求分析随着城市的发展和人口的增长，高层建筑的兴建已成为城市建设的重要组成部分。
高层建筑排水系统的规范要求对于保障建筑物的正常使用和居民的生活质量至关重要。
本文将对高层建筑排水系统规范要求进行分析，并讨论其对设计、施工和维护的影响。
1. 排水管道尺寸与材料要求高层建筑排水系统中的排水管道需要满足一定的尺寸要求。
一般来说，排水管道的内径应根据建筑物的使用类型和人流密度确定。
此外，排水管道的材料也需要符合规范要求，以确保其强度和耐久性。
常见的排水管道材料包括PVC、铸铁和不锈钢等。
2. 排水斜率要求高层建筑排水系统中的排水斜率是确保排水暢通的重要因素。
根据规范要求，排水管道的斜率应保证水流在管道中的流速和流量适宜，避免淤积和堵塞的问题。
一般而言，排水管道的斜率应在规范要求的范围内，具体数值根据排水管道的直径和材料等因素进行调整。
3. 防水措施高层建筑排水系统的防水措施是确保建筑结构和室内环境的重要因素。
规范要求在排水管道与建筑结构之间设置适当的防水层，以避免水的渗透和破坏。
防水层的选材和施工应符合规范要求，确保其密封性和耐久性。
4. 排水设备要求高层建筑排水系统中的排水设备包括排水管道、下水道、排水口等。
这些设备需要符合规范要求，以确保其正常工作和排水功能。
例如，下水道的设计和施工应符合规范要求，确保其容量和排水能力满足高层建筑的需求。
5. 排气和除臭要求高层建筑排水系统中的排气和除臭系统对于保障室内空气质量至关重要。
规范要求排水管道中应设置适当的排气装置，以减少管道内的气体积聚和臭味产生。
此外，还需要采用相应的除臭装置，以保持室内空气的清新和舒适。
6. 维护和检测要求高层建筑排水系统的维护和检测对于延长系统的使用寿命和预防故障至关重要。
规范要求建立完善的维护计划，并定期对排水系统进行检测和清洁。
同时，应建立相应的记录和档案，以便日后的维修和改造。
综上所述，高层建筑排水系统规范要求对于建筑物的正常运行和居民的生活质量起着至关重要的作用。
高层建筑排水系统
时发现并处理异常情况。
数据分析与优化
对排水系统的运行数据进行收集、 分析和处理，为系统的优化运行提 供决策支持。
远程监控与管理
利用物联网技术，实现排水系统的 远程监控和管理，提高管理效率。
防止堵塞和渗漏措施
定期清理与维护
定期对排水管道进行清理和维护，保持管道畅通，防止堵塞。
对管道系统进行压力试验，检查系统是否 存在渗漏现象。
通水试验
验收文件
向管道系统注水，检查水流是否畅通，无 堵塞现象。
整理并提交相关的施工图纸、设计变更、 施工记录等文件资料，供监理或业主审查 。
06
运行维护管理策略
定期检查保养制度建立
1 2
制定详细的检查计划
根据高层建筑排水系统的特点和实际情况，制定 全面、详细的检查计划，包括检查周期、检查项 目、检查标准等。
管道内压力大
高层建筑排水管道长，水 流在管道中流动时产生的 压力较大，对管道材料和 连接方式有较高的要求。
排水系统组成与分类
组成
高层建筑排水系统主要由卫生器具、排水管道、通气管道、清通设备、抽升设 备、室外排水管道等组成。
分类
根据排水方式的不同，高层建筑排水系统可分为分流制和合流制两种。分流制 是将生活污水、工业废水和雨水分别在各自管道内排出；合流制则是将生活污 水、工业废水和雨水混合在同一管道内排出。
材料准备
根据图纸要求，准备相应规格 和质量的管材、管件、阀门、
法兰等配件。
施工机具准备
准备切割、焊接、吊装等施工 所需的设备和工具。
现场条件确认
确认施工现场的场地、电源、 水源等条件是否满足施工要求
关于高层住宅给排水系统应注意的几个问题
关于高层住宅给排水系统应注意的几个问题1.屋面雨水与阳台雨水排除雨污水在排水立管中的流动，与一般的重力流和压力流不同，是一种极不稳定的气─水两相流。
在高层建筑的雨水系统设计中，为节约投资减少管道数量，往往将阳台的排水与屋面雨水合用一条排水立管，这样经常会造成在排出横管上1、2层的阳台地漏出现返水现象。
这正是因为阳台与屋面雨水共用一个雨水系统时，整个雨水管道系统是一个敞开系统，当立管内流速较高的水流直冲入横管时，形成复杂的水流态。
由于结构转换层梁的高度及宽度一般均大于标准层，卫生洁具及污水管道的布置都可能受到转换层梁的影响，如果布置与标准层的相同，则排水管道有可能和转换层梁发生冲突，因此需特别注意。
由标准层下来的污水管可能在转换层遇到宽梁而需要拐弯，因此位于转换层的污水排放宜设置单独排出。
2.排水系统中的管材应用随着普通排水铸铁管道的淘汰，排水管道普遍使用塑料管道，但是普通UPVC管道的排水噪音要比铸铁管高约10dB，若排水立管靠近卧室，加上现浇楼板的隔音效果较差，住户能明显感觉到排水管道的噪音，降低了生活质量。
卫生器具布置时要尽量考虑使排水立管远离卧室和客厅，管材考虑新型降噪产品。
如芯层发泡UPVC管道和UPVC螺旋管。
新型硬聚氯乙烯（UPVC）螺旋管及侧向进水型管件是用于建筑物内部排水立管的专用管材，其内部有与管壁一起挤出成型的三角形螺旋肋。
由于螺旋肋的导流作用，管内水流则沿管内螺旋状下落，管中心形成通畅的空气柱，因而显著地降低立管内的压力波动，提高了排水能力。
由于高层建筑几十米水柱，当大雨或暴雨时雨水管是满流，要考虑采用受压管材，若采用排水铸铁管，易发生破裂、漏水、渗水等现象，因此高层住宅雨水管一般要用给水铸铁管。
为了抗蚀，内壁要求涂水泥防腐。
至于抗震可采用套管伸缩器或柔性接口。
3.管径接口室内排水管最小管径：一般讲，污水池、小便器（槽）等器具的排出管最小管径为DN32～50，而含有粪便污水的最小管径为DN100。
高层建筑生活排水 系统技术规程
高层建筑生活排水系统技术规程高层建筑生活排水系统技术规程随着城市化进程的不断推进，高层建筑的数量也日益增加。
在高层建筑中，生活排水系统的设计和建设非常重要，它直接关系到居民的生活品质和建筑物的安全性。
本文将从设计原则、管道材料、排水设备等方面介绍高层建筑生活排水系统的技术规程。
一、设计原则高层建筑生活排水系统的设计应遵循以下原则：1.合理布局：根据建筑物的结构特点和居民的使用需求，合理布置排水管道和设备，确保排水系统的高效运行。
2.防水隔热：在设计中应注重防水隔热措施，避免排水管道和设备的冷凝、漏水等问题，以保护建筑物的结构和居民的生活环境。
3.防腐防蚀：选择耐腐蚀性能好的管道材料和设备，减少排水系统的维修和更换频率，延长使用寿命。
4.易于维护：排水系统的设计应考虑到维修和清洁的便利性，确保居民能够方便地进行维护和保养。
二、管道材料高层建筑生活排水系统的管道材料应具备以下特点：1.耐高压：由于高层建筑需要排除大量的污水和雨水，排水管道的材料应具备耐高压的能力，确保排水畅通。
2.耐腐蚀：由于高层建筑生活排水中常含有一定的化学物质，排水管道的材料应具备耐腐蚀的性能，减少管道损坏的可能性。
3.耐磨损：排水管道的材料应具备耐磨损的能力，以免长期使用导致管道磨损。
4.防火性能好：高层建筑是公共场所，为了保护居民的生命财产安全，排水管道的材料应具备较好的防火性能。
三、排水设备高层建筑生活排水系统的排水设备应包括以下内容：1.下水道系统：包括厨房、浴室、洗衣房等各个房间的下水道系统，确保污水迅速排出。
2.雨水排放系统：包括屋顶、露台等地面积水的排放，确保雨水不积聚在建筑物上。
3.污水处理设备：对生活污水进行处理，确保排放的污水符合环境保护要求。
4.检查井和清洗井：设置在管道的拐角、分支点等位置，方便检查和清洗排水系统。
四、维护管理高层建筑生活排水系统的维护管理应包括以下内容：1.定期检查：定期对排水系统进行检查，发现问题及时修复，确保排水系统的正常运行。
高层建筑排水系统
高层建筑排水系统随着城市化进程的加速，高楼大厦在城市中如雨后春笋般拔地而起。
高层建筑的排水系统成为了城市建设中的重要组成部分。
一个完善高效的排水系统不仅能够有效地排除废水和雨水，还能够保证建筑物的结构安全和舒适环境的营造。
首先，要想建立高效的高层建筑排水系统，我们需要了解建筑物的结构和不同区域的排水需求。
高层建筑一般由地下室、底层、中层和顶层组成。
每个区域在排水系统设计时都需要考虑不同的因素。
在地下室和底层，排水主要集中在废水的排放。
地下室通常设有地下车库和电梯井，而底层则包括餐厅、商店和其他商业区域。
为了确保排水的顺畅，地下室和底层的排水系统需要考虑到不同区域的排水量和排水速度。
此外，由于地下室和底层一般低于地面水平，还需要考虑排水的泵送问题。
中层和顶层主要涉及到废水和雨水的排放。
中层通常是住宅区域，而顶层则是公共设施区域，如游泳池、花园和露台等。
为了保证废水的排放，中层和顶层的排水系统需要考虑到不同户型的人口密度，以及每户人口的生活习惯和用水量。
同时，为了防止背流和气味扩散，排水系统还应该设计合理的通风设施。
除了了解建筑物结构和排水需求，高效的高层建筑排水系统还需要注意排水管道的材质和施工质量。
排水管道应该采用耐腐蚀、耐高温、耐压的材料，如PVC管道或不锈钢管道。
在施工过程中，应注意管道的正确连接和密封，以防止漏水和污水泄漏的问题。
另外，高层建筑排水系统还需要考虑到环保和节能的因素。
废水处理是一个重要的环保问题，高层建筑的排水系统应该设有废水处理设施，对废水进行处理后再排放。
同时，排水系统还应该考虑到节能的问题，在设计中应该充分考虑到自然通风和光照的利用，减少能源的消耗。
总之，高层建筑排水系统的建立是城市建设中的重要任务。
一个高效、安全的排水系统不仅能够确保建筑物的正常运行，还能够保证居民的舒适生活环境。
因此，在高层建筑排水系统的设计和建设中，我们需要充分考虑到建筑物的结构和不同区域的排水需求，选择合适的排水材料，确保管道的正确连接和密封，设立废水处理设施，同时注重环保和节能的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
┠─────┼──────┼──────┼──────┼──────┨
┃ １２５ │ ０．０１５│ ０．０１０│ ０．０１０│ ０．００６┃
┠─────┼──────┼──────┼──────┼──────┨
┃ １５０ │ ０．０１０│ ０．００７│ ０．００６│ ０．００５┃
┠─────┼──────┼──────┼──────┼──────┨
┗━━━━━┷━━━━━━┷━━━━━━┷━━━━━━┷━━━━━━┛
Company Logo
２、检查口
排水立管上应设检查口，检查口之间的距离不宜大于 １５ｍ，且在建筑物的最底层和有卫生器具的坡屋顶建 筑物的最高层应设检查口。当立管上有乙字管偏位时， 在乙字管和偏位处的上部应设检查口。立管上检查口的 安装高度，一般为距地面 1.0ｍ， 并应高出卫生器具上 边缘0.15ｍ。连接２个及２个以上的大便器或３个及３ 个以上的卫生器具的污水横支管上, 宜设置清扫口。在水 流转角小于１３５°的排水横管上，应设置检查口或清 扫口。
┃ ２００ │ ０．００８│ ０．００５│ ０．００４│ ０．００４┃
┠─────┼──────┼──────┼──────┼──────┨
┃ ２５０ │ ── │ ── │０．００３５│０．００３５┃
┠─────┼──────┼──────┼──────┼──────┨
┃ ３００ │ ── │ ── │０．００３０│０．００３０┃
Company Logo
因此，各横支管内的水流不应超过最大充满度的要求， 使空气能在水面上自由流动，并容纳一定的高峰负荷。 但超负荷的情况仍有可能发生，特别是在横支管上连接 的卫生器具较多时，为保持管内气压稳定，则应在负压 区补入空气，在正压区排泄空气，这就需要设置通气支 管。
Company Logo
LOGO
高层建筑排水系统
一 排水系统分类
高层建筑的排水系统按其排水水质可分为:
(1) 粪便污水排水系统——排除从大便器、小便器、净 身盆排出的污水, 其中含有便纸、粪便和杂质等。
(2) 生活废水排水系统—— 排除从卫生器具排出的各种 洗涤废水、其中含有洗涤剂、洗涤下来的皮屑、毛发和 细小的悬浮物等。
建筑物排出的污水符合市政污水管网的要求, 但城镇 污水管理部门要求处理时, 一般可采用化粪池进行简单处 理后排出, 其粪便污水宜与生活废水分流。
建筑物排出的污水如温度过高时, 应进行降温后排入 下水道。
Company Logo
生活废水────────────┐ │
粪便污水───┤化 粪 池├──┤ ├─────→市政下水道
气压稳定。这一阶段的水流可称为细线流或螺旋流。
随着水量的增加，沿着管内壁的细小水流逐渐连接成 片，复盖住管壁，形成具有一定厚度的水膜。螺旋流动 逐渐消失，水流沿管壁下落，管内气压仍较稳定，此时
的水流状态称作环膜水流。
Company Logo
但是，这种状态是过渡性的，当水量逐渐增加，水膜 达到一定厚度时，受空气阻力和管壁摩擦阻力的作用， 水膜从管壁上分离出来，膜面相接而形成隔膜。初期形 成的隔膜水流，在下落过程中压缩空气，直至增压的空 气冲破隔膜。一部分水流又形成环膜流，一部分水流破 碎成细小水流在管中央下落。这种状态是发生在水流充 满立管断面1/4～1/3的时候。水量继续增加，隔膜的形
３、排水管道应尽量避免穿过卧室、病房、会议室、音乐厅等对卫 生和安静要求较高的房间。并避免靠近与这些房间相邻的内墙。
Company Logo
４、排水支管不应接在排出管上。排水支管连接在排水横 干管上时，连接点距立管底部的水平距离不宜小于３ｍ， 且支管应与主通气管连接。
５、排水横支管与立管的连接，宜采用正三通而不宜采用 ４５°或 ９０°斜三通。一些规定中要求采用后者附件 连接，水力条件较好，有利于支管排水顺畅。但在高层 建筑中，特别是立管较长，连接支管较多时， 横支管的 水流快速冲入立管，将使立管内气压的变化太大，破坏 系统正常工作。
成更加频繁，变为不易破碎的水塞流，引起立管内压力
的激烈波动。
Company Logo
Company Logo
Company Logo
3、排出管中的水流运动 当立管内水流下落距离较长时，水流以很高的速度进
入排出管。在水流方向由垂直下落转入水平流动时，水 流的一部分动能转变为位能，形成水跃。如果水量小， 排出管的坡度大，水跃就不易形成。水流从水跃发生处 向下流动，受到摩擦阻力的影响，流速逐渐减小，渐渐 的变成稳定的明渠渐变流。当水量较大、水流方向急剧 转变时，就会发生满流水跃而成为水塞，严重时甚至造 成回压，使距离排出管高度较小的底层卫生器具存水弯 的水封破坏，发生喷溅。为了排除这种回压，可在立管 的底部接出通气管。
Company Logo
因此，在高层建筑中通气系统在排水系统中占有重要地 位。一个完善的排水系统，应满足以下各点要求： （1） 管道布置要合理，水力条件好，能迅速排出污水； （2） 尽可能的使排水系统的管道内保持气压稳定，防止 水塞的形成和水封被破坏； （3） 管道安装牢固，防振，隔振和减少噪声； （4） 检修方便。
Company Logo
四 排水管道的敷设和安装
1、 排 水 管 道 坡 度
┏━━━━━┯━━━━━━━━━━━━━┯━━━━━━┯━━━━━━┓
┃管
径│
生活污水 │
│
┃
┃
├──────┬──────┤ 其他污水│ 其他废水 ┃
┃ (ｍｍ) │ 通用坡度│ 最小坡度│
│
┃
┣━━━━━┿━━━━━━┿━━━━━━┿━━━━━━┿━━━━━━┫
Company Logo
排水横管的直线管段上检查口或清扫口之间的最大距离
┏━━━━━━━┯━━━━━┯━━━━━━━━━━━━━━━━━━┓
┃ ５０ │ ０．０３５│ ０．０２５│ ０．０３０│ ０．０２０┃
┠─────┼──────┼──────┼──────┼──────┨
┃ ７５ │ ０．０２５│ ０．０１５│ ０．０２０│ ０．０１５┃
┠─────┼──────┼──────┼──────┼──────┨
┃ １００ │ ０．０２０│ ０．０１２│ ０．０１２│ ０．００８┃
厨房污水───┐பைடு நூலகம்┌─────┐│ ├─┤隔 油 池├┤
其他含油废水─┘ └─────┘│ │
其他废水────────────┘
Company Logo
三 高层建筑排水系统的特点
污水在排水立管中的流动, 与一般的重力流和压力流不同, 是一种极不稳定的气 ─ 水两相流。在高层建筑中, 由于 排水立管长、水量大、流速高，往往引起管道内的气压 极大波动，并可能形成水塞，造成卫生器具溢水或水封 被破坏。从而使下水道中的臭气侵入室内，污染环境。 实践和理论都说明：高层建筑排水系统功能的优劣，在 很大程度上取决于排水管道通气系统是否合理。
2、立管中的水流运动 排水立管中的水流状态是随管道中水流充满情况而变
化的。根据立管水流运动的试验研究 （试验条件为，单 一出流，流量由小到大，立管上端通大气， 下端接至下 水道），其水流状态的变化过程大致分为以下三个阶段。
初期水量较小，水流是沿着管内壁呈不规则的螺旋状 向下流动，这时立管中央部分的空气能正常流通，管内
Company Logo
二 建筑污水排放和系统选择
排水系统采用分流或合流, 应根据建筑性 质、规模、污水性质、污染程度, 结合市政 排水制度与处理要求综合确定。
当城镇接受排水的水体或市政污水管道对排入的污水 要求较高, 需要设置建筑或基地的污水处理站时, 生活废 水与粪便污水宜合流排出。
Company Logo
Company Logo
６、排水立管与排出管的连接，宜采用弯曲半径不小于４ 倍管径的９０°弯头或两个４５°弯头。 ７、车库埋地排水管应采用Ｕ型存水弯代替Ｐ型存水弯。 车库地漏的排水管管径应≥１００ｍｍ，连接两个地漏的 排水横管应≥１２５ｍｍ，连接三个地漏的排水横管应≥ １５０ｍｍ。 ８、排出管应采取防沉降措施： 排出管在穿墙处设置 钢筋混凝土套管或简易管沟，其管顶至沟（或套管）内 顶的空间不应小于建筑物的沉降量，并不小于0.2ｍ。沟 （或套管）内填轻软质材料。排处管采用钢管，坡度不 宜小于0.02，且应采用柔性接口。
(3) 屋面雨雪水——水中含有少量灰尘，比较干净。
Company Logo
(4) 冷却废水——从空调机、冷却机组等排出的冷却废 水，水质未受污染。只是水温升高，冷却后可循环使用。 但长期使用需经水质稳定处理。 (5) 特殊排水——从公共厨房排出的含油废水和冲洗汽 车的废水，含有较多的油类物质，需单独收集局部处理 后排放。
Company Logo
排水系统的管道布置
一 排水管道布置的基本原则 １、排水路径简捷，水流顺畅； ２、避免或减小系统管道中气压的剧烈
变化； ３、应尽量避免排水管道对其他用房功
能的影响或干扰； ４、施工安装方便。
Company Logo
二 排水系统
1、所有高出地面的卫生器具和排水设备的排水，应重力 排入室外下水道。 2、所有低于地面的卫生器具和排水设备的排水，应重力 排入集水坑，然后提升排到重力流排水管中。 3、超过１０层的建筑物，底层的卫生器具，应单独设置 排出管或排入提升系统。 4、超过２０层的建筑物，宜将地面以上最底下的 ２～ ３ 层的卫生器具设立管单独排出。 5、高层建筑的雨水系统和生活污水系统应分流排出。
Company Logo
6、对于建筑物的上部和下部房间平面布置不同，要求排 水立管数量也完全不同时，可将排水系统分成两个区。 一个区为上部房间服务，并在本区的下一层顶棚内设排 水管，再向下单独排出室外。另一区为下部房间服务， 并在顶棚内连接通气管，通气管可通到附近屋顶或与上 部排水系统通气管连接。 7、地下车库应设带有格栅的地沟和连接地沟的排水管， 以便排除冲洗地面水、洗车水、喷淋装置和其他消防排 水。并设置泵房或泵坑，排水泵的排水能力宜≥１０Ｌ／ ｓ。 8、汽车库的排水在接入排水干管之前，应先接至油水分 离器或隔油池和沉砂池（井）的单独系统中。 9、在汽车库进出口的坡道底部和坡道二分之一处应设截 流排水沟。
