高低压配电柜安装规范
高低压配电柜安装方案
高低压配电柜安装方案一、概述高低压配电柜是电力系统中一种重要的电力配电设备，用于将电力能源分配给不同的负载。
合理的安装方案可以确保高低压配电柜的正常运行和安全性。
本文将探讨高低压配电柜的安装方案。
二、选址与环境条件1. 选址高低压配电柜的选址应考虑以下因素：- 便于供电线路的引入；- 与负载接近，减少功率线路损耗；- 避免污染源，防止柜体受损。
2. 环境条件高低压配电柜的环境条件要满足以下要求：- 温度：通常不超过40℃，并保持稳定；- 湿度：相对湿度不超过50%；- 通风：应有良好的通风系统以保持柜内温度良好。
三、安装步骤1. 设计方案在安装高低压配电柜之前，需要进行设计方案的制定。
设计方案应涵盖以下内容：- 所需配电柜的数量和型号；- 配电柜的布局和尺寸；- 电力线路的设计和布线。
2. 安装准备- 检查所有安装设备的完整性和质量；- 根据设计方案准备所需工具和材料；- 清理安装现场，确保安全。
3. 安装电力线路- 根据设计方案进行电力线路的布线；- 确保电力线路的接线牢固可靠；- 遵循相关电气安全规范。
4. 安装高低压配电柜- 根据设计方案将配电柜安装在合适的位置上；- 将高低压配电柜与电力线路正确连接；- 确保所有连接牢固可靠。
5. 连接负载- 根据设计方案将负载连接到高低压配电柜上；- 检查负载的连接情况，确保没有松动或异常情况。
6. 调试和测试- 进行全面的系统调试和测试，确保高低压配电柜的正常工作；- 检查保护装置的运行情况；- 测试各个回路的电流、电压等参数。
7. 安全措施- 安装过程中，应穿戴符合要求的防护用具；- 在操作过程中，注意防止触电和短路事故的发生；- 安装完成后，设立明显的警示标识。
四、安全注意事项1. 在安装高低压配电柜时，务必确保断电并遵循相关安全规范；2. 操作人员应具备相关的电气知识和专业技能；3. 安装现场应保持整洁，并及时清理施工垃圾；4. 定期检查和维护高低压配电柜，确保其正常运行和安全性。
高低压配电柜安装规范
扎紧；
2.10.3 用于晶体管保护、控制等逻辑回路的控制电缆，当采用屏蔽电
缆时，其屏蔽层应予接地；如不采用屏蔽电缆时，则基备用芯线应有
一根接地；
2.10.4 橡胶绝缘芯线应外套绝缘管保护；
2.10.5 盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任
意歪斜交叉连接；备用芯应留有适当余度。
2.11 在绝缘导线可能遭到油类污蚀的地方，应采用耐油的绝缘导线，
或采取防油措施。
2.12 配电装置的安全技术要求：
2.12.1 两路及以上电源供电时，各路电源主进与2
10 千伏室内成套设备的隔离开关和相应的断路器之间
应装有联锁装置。
2.安装 2.1 各配电房门窗须严密，房内清洁。 2.2 配电盘安装稳固。盘内设备与各构件间连接牢固。 2.3 盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门，应以 软导线与接地的金属构架可靠地连接。 2.4 端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装 时，应排列整齐。 2.5 配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。 2.6 盘内各元件固定可靠无松动，触头无氧化，无毛刺。 2.7 二次回路的连接件均应采用铜质制品。结线的具体要求： 2.7.1 电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。 2.7.2 电缆芯线和所配导线的端部均应标明其回路编号；编号应正确， 字迹清晰且不易脱色。 2.7.3 配线整齐、清晰、美观；导线绝缘良好，无损伤。 2.7.4 盘、柜内的导线不应有接头。 2.7.5 每个端子板的每侧接线一般为一根，不得超过两根。 2.8 400 伏及以下的二次回路的带电体之间或带电体与接地间，其电 气间隙不应小于 4 毫米。漏电距离不应小于 6 毫米。 2.9 使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下 列要求： 2.9.1 应采用多股软导线，敷设时应有适当余度。 2.9.2 线束应有加强绝缘层(如外套塑料管等)。
高低压开关柜安装工艺标准
高低压开关柜是电力系统中的重要设备，它可以控制电路的开闭和电源的供应，保障电力系统的正常运行。
为了确保开关柜的安全稳定运行，必须严格按照安装工艺标准进行安装。
本文将对高低压开关柜的安装工艺标准进行详细介绍。
一、前期准备工作1.开展施工前调查和勘察，了解安装现场的具体情况，包括地形、地貌、气候、环境等因素，并制定相应的安装方案。
2.清理安装现场，确保现场平整、干燥、无尘、无杂物。
3.准备好所需的安装设备、工具和材料，包括起重机械、螺丝刀、扳手、钳子、绝缘垫、接地线等。
4.安排专业技术人员进行安装，并明确各项工作任务和责任。
二、安装过程1.开箱检查：在安装前，对开关柜进行开箱检查，检查柜体、门板、配电元器件等是否完好无损，是否符合要求，如有问题及时与供货商联系。
2.组立柜体：组立柜体是开关柜安装的第一步，应按照图纸要求进行安装。
在组立柜体时，要注意方向和位置的准确性，确保各部件之间的协调配合。
3.安装元器件：安装元器件是开关柜安装的关键环节，应按照图纸要求进行安装。
在安装过程中，要特别注意绝缘垫的安装，确保元器件与柜体之间的绝缘性能符合规定要求。
4.接线：接线是开关柜安装的重要环节，应按照图纸要求进行接线。
在接线过程中，要注意引线长度的规范，避免出现过长或过短的情况，同时还要注意引线的固定和防水措施。
5.调试：调试是开关柜安装的最后一步，应按照规定程序进行调试，确保开关柜各项功能正常、可靠。
在调试过程中，要注意安全操作，严格按照操作规程操作，避免发生事故。
三、安装验收1.开关柜安装完成后，应进行全面检查，确保各部件安装位置准确、接线牢固，绝缘性能符合规定要求。
2.进行电气性能测试，检查开关柜的各项电气参数是否符合规定标准。
3.进行运行试验，检查开关柜的各项功能是否正常、可靠。
4.编写安装验收报告，详细记录开关柜的安装情况和检测结果，并由专业技术人员签字确认。
四、安装注意事项1.在安装过程中，要注意安全操作，遵守相关安全规定，避免发生意外事故。
高低压配电柜安装工艺规范
高低压配电柜安装工艺规范(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除分享给大家元器件安装工艺1. 适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。
2. 工具气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、（挫刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。
3．操作前准备工作3.1 所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。
（注：合格证和说明书出厂时随机附上）3.2查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。
3.3备齐所有的安装元器件及紧固件。
3.4领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。
4. 安装要求4.1 元器件安装必须按施工接线图、按标准、按工艺文件进行安装。
4.2元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和维护。
4.3 低压柜一、二次出线位置，元器件安装位置距地面不得小于250mm以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于700mm。
4.4 在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。
4.5 显示元件及按钮的颜色排列见二次配线工艺守则。
4.5.1 在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。
4.6 所有元器件应按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。
4.7 所有元器件均应牢固地固定在骨架、支架上或面板上。
4.8 元器件安装应使其正常功能不致由于相互作用而受损害或误动作（例如：发热、电弧、功能量场等）。
高低压配电柜安装规范
高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。
同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。
高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室：配电室施工前，要将建配电室所需的详细图纸交予施工方（合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认），并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。
（配电室建设大约需2周左右）2）、地基：槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确（距离太近，设备的柜门打不开）。
（槽钢焊接大约需2天，我方技术人员必须到场指导）设备抵达现场：3)、若配电室、地基若未建好，设备要有存放位置（要防雨或提供必要的防雨材料）。
2.安装2.1各配电房门窗须严密，房内清洁。
2.2配电盘安装稳固。
盘内设备与各构件间连接牢固。
2.3盘、柜的接地应牢固优秀。
装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。
2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。
2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触优秀。
2.6盘内各元件牢固可靠无松动，触头无氧化，无毛刺。
2.7二次回路的连接件均应采用铜质成品。
结线的详细要求：2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。
2.7.2电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，笔迹清晰且不易脱色。
2.7.3配线整齐、清晰、美观；导线绝缘良好，无损伤。
2.7.4盘、柜内的导线不应有接头。
2.7.5每个端子板的每侧接线一般为一根，不得超过两根。
2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。
电气设备-高、低压柜安装
电气设备-高、低压柜安装1、施工准备盘、柜进场通道上，车辆进出的路径范围内，道路畅通，地面平整并压实。
拆除路径范围内相应的障碍物。
就位前将安装场地清理干净，确保环境清洁。
2、盘、柜进场的操作要领2.1、根据现场实际情况，如有必要则在配电站设备进出口外搭建枕木平台，至与室内地面相平。
2.2、在枕木平台上放一块厚度大于4mm的钢板，铁板的一端搭在室内地面上，并使钢板形成尽可能平缓的坡度。
3、高、低压柜进场安装一般要求3.1、盘、柜在安装时要避免强烈震动。
3.2、推动小车缓慢行进。
要注意盘、柜体的行进方向，随时纠正，防止倾斜。
3.3、盘、柜搬运安装时，要防止挤压手、脚和盘、柜上的设备。
3.4、铁板在室内的一侧的尽头处与室内地坪间应加垫纸板或其他软质物品，防止手动叉车在向室内移动从铁板上向室内地坪过渡时，因设备重且磕碰损坏室内地坪。
3.5、盘、柜在未固定牢固前应有防倒措施。
3.6、安装盘、柜顶部零部件时，要使用人字梯，严禁施工人员直接站在盘、柜顶部进行安装，或将梯子靠在盘、柜上进行安装。
4、高、低压柜进场安装施工方法4.1、将手动液压叉车推至铁板上，盘、柜等设备吊起后放在叉车上。
将手动叉车推至室内指定位置，卸下。
4.2、将盘、柜严格按照施工图规定的顺序安装。
柜体放上基础后，首先把每面盘、柜大致调水平，然后从成列盘、柜一端的第一面开始调整。
当系统设备与柜体有联络桥箱和桥架时，应事先考虑箱、柜所吻合的尺寸。
4.3、调整时，盘、柜的水平用水平尺测量，垂直度用线坠或水平尺测量。
4.4、其余的盘、柜以第一面为标准逐个调整，使其水平、垂直；盘、柜间接缝密贴，模拟线对应。
然后安装盘、柜间连接螺栓。
4.5、每面盘不得少于4个固定螺栓。
4.6、认真调整柜体垂直度，使垂直度控制在1.5%内。
相邻各柜体之间的顶部水平误差≤2mm，整列各顶部最大水平误差≤5mm，相邻两柜不平度≤1mm，整列的柜面不平度≤5mm，相邻两柜的间隙≤2mm。
高低压配电柜安装工艺规范
高低压配电柜安装工艺规范标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]分享给大家元器件安装工艺1. 适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。
2. 工具气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、（挫刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。
3．操作前准备工作所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。
（注：合格证和说明书出厂时随机附上）查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。
备齐所有的安装元器件及紧固件。
领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。
4. 安装要求元器件安装必须按施工接线图、按标准、按工艺文件进行安装。
元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和维护。
低压柜一、二次出线位置，元器件安装位置距地面不得小于250mm以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于700mm。
在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。
显示元件及按钮的颜色排列见二次配线工艺守则。
4.5.1 在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。
所有元器件应按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。
所有元器件均应牢固地固定在骨架、支架上或面板上。
元器件安装应使其正常功能不致由于相互作用而受损害或误动作（例如：发热、电弧、功能量场等）。
电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择，并且不能有松动或自动脱松的现象，紧固件紧固后，螺栓露出不超过1~5牙，以2~3牙为宜。
电气高低压配电柜安装规范【最新版】
电气高低压配电柜安装规范1.安装前检查准备情况安装前，监理工程师和甲方工程师应检查通道是否畅通，必要时请总承包商搭建一条简单的运输通道与各安装点连接，施工现场的布置应符合安装要求。
安全文明的建设。
同时，应检查安装单元施工设备的布置状态，并敦促安装单元检查施工设备，以确保其状况良好。
在高压设备到达现场之前，配电室，沟槽和基础槽钢应已完全完成。
1）配电室配电室：在建造配电室之前，应将建造配电室所需的详细图纸移交给施工方（合同签订后两周内，务必确认位置）图纸的内容，内容和完成时间）在配电室的建设过程中，我方或合作单位的技术人员应在现场进行监督，以免出现施工错误。
（建造配电室大约需要2周）2）基础：槽钢的放置应与配电室中预留的设备风道相对应，并且设备与墙壁之间的最小距离应清晰（距离太近，设备门无法打开）。
（焊接槽钢大约需要2天，我们的技术人员必须在场指导）设备到达现场：3）如果未建配电室和地基，则设备必须有存放地点（以防雨淋或提供必要的防雨材料）。
2.安装2.1每个配电室的门窗必须密闭，并保持房间清洁。
2.2配电盘已牢固安装。
板上的设备与每个组件牢固连接。
2.3面板和机柜的接地要牢固。
配有电器的可打开托盘和橱柜门应通过软线可靠地连接到接地的金属框架。
2.4接线盒应牢固安装并关闭。
安装位置应易于检查。
连续安装时，应整齐排列。
2.5配电盘中的配线应水平和垂直，螺钉不得松动，且导线末端接触良好。
2.6磁盘中的组件是固定且可靠的，不会松动，并且触点没有氧化和毛刺。
2.7次级电路的连接器应由铜制品制成。
接线的具体要求：2.7.1电路连接（螺栓连接，插拔，焊接等）应牢固可靠。
2.7.2电缆芯线和配套线的末端应标明其圈号；数字应正确，字迹清晰，不易褪色。
2.7.3接线整齐，清晰，美观；电线绝缘良好，没有损坏。
2.7.4机柜或机柜中的电线不应有接头。
2.7.5每个接线板每侧的接线通常是一根，不超过两条。
2.8次级电路的带电体在400V以下和带电体与地面之间的电气间隙应不少于4mm。
高低压配电柜安装规范
高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。
同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。
高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室：配电室施工前，要将建配电室所需的详细图纸交予施工方（合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认），并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。
（配电室建设大约需2周左右）2）、地基：槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确（距离太近，设备的柜门打不开）。
（槽钢焊接大约需2天，我方技术人员必须到场指导）设备到达现场：3)、若配电室、地基若未建好，设备要有存放位置（要防雨或提供必要的防雨材料）。
2.安装2.1各配电房门窗须严密，房内清洁。
2.2配电盘安装稳固。
盘内设备与各构件间连接牢固。
2.3盘、柜的接地应牢固良好。
装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。
2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。
2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。
2.6盘内各元件固定可靠无松动，触头无氧化，无毛刺。
2.7二次回路的连接件均应采用铜质制品。
结线的具体要求：2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。
2.7.2电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，字迹清晰且不易脱色。
2.7.3配线整齐、清晰、美观；导线绝缘良好，无损伤。
2.7.4盘、柜内的导线不应有接头。
2.7.5每个端子板的每侧接线一般为一根，不得超过两根。
2.8400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。
高压低压配电柜的设备选型与安装规范
高压低压配电柜的设备选型与安装规范概述：高压低压配电柜是电力系统中非常重要的组成部分，承担着将高压电能转变为低压电能的关键任务。
正确的设备选型和安装规范对于电力系统的稳定运行和安全性至关重要。
本文将就高压低压配电柜的设备选型与安装规范进行详细阐述。
一、设备选型1. 配电柜的功率容量选择在进行配电柜功率容量的选择时，需要考虑到负载的需求、电力系统的电流和电压要求等因素。
通过对负载的准确估计和电力系统参数的分析，选择适当的功率容量，以确保配电柜能够提供稳定的电能供应。
2. 配电柜的断路器选型断路器是高压低压配电柜中非常重要的保护设备。
在进行断路器的选型时，需要考虑到待保护设备的额定电流和额定电压等参数。
同时，还应考虑到短路电流和短路容量等因素，以确保断路器能够在故障时迅速切断电路，保护设备的安全。
3. 配电柜的接触器选型接触器在配电柜中起到开闭电路的作用，在选择时需要考虑到负载的类型和功率要求等因素。
同时，还应注意接触器的额定电流、额定电压和额定控制电压等参数，以确保接触器能够正常工作并实现与控制系统的配合。
4. 配电柜的变压器选型如果在配电柜中需要进行电压变换，就需要选择合适的变压器。
在进行变压器选型时，需要考虑到输入电压、输出电压和功率容量等因素。
同时，还应注意变压器的负载损耗、绝缘等级和环境条件等要求，以确保变压器能够稳定且高效地工作。
二、安装规范1. 室内安装与布线高压低压配电柜的安装应在封闭的室内环境中进行，以确保设备的安全和稳定工作。
同时，应保证设备周围的通道宽度，以便于设备的维护和检修。
在进行布线时，应遵循国家和地方的相关规范，合理划分电源回路和信号回路，确保电力系统的可靠性。
2. 接地系统的建设配电柜的接地系统是电力系统中非常重要的一部分，能够保护人身安全和设备的稳定运行。
在进行接地系统建设时，应遵循国家和地方的相关规范，选择合适的接地电阻和接地装置，确保接地系统的可靠性和有效性。
3. 电缆安装与保护在进行电缆的安装与保护时，应遵循国家和地方的相关规范，采取合适的敷设方式和保护措施。
高低压柜安装规范
高、低压设备安装规范一、工艺流程设备开箱检查→设备搬运吊装→柜（盘）稳装→柜（盘）母线安装→柜（盘）二次回路接线→柜（盘）试验调整→母线试验→具备送电条件二、设备开箱检查1、按照设备清单、施工图纸及设备技术资料，核对开关柜本体及内部配件、备件规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
2、柜（盘）本体外观检查应无损伤及变形，油漆完整无损；各配件布置整齐，符合设计要求。
3、柜（盘）内部检查：电气装置及元器件、保护装置、仪表、绝缘瓷件齐全符合确认的图纸及技术协议要求，无损伤、裂纹等缺陷三、设备搬运1、设备运输：由根据设备重量、距离长短可采用汽车、汽车吊配合运输，叉车、人力推车运输或滚杠运输。
2、设备运输、吊装时注意事项：设备吊点。
柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
吊索绳长应一致，以防柜体变形或损坏部件。
汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。
四、柜（盘）安装1、基础型钢安装：按图纸要求预制加工基础型钢架并刷好防锈漆。
（安装前由土建施工完成）；按图纸施工位置，将预制好的基础型钢架放在预留铁件上，用水平仪或水平尺找平，然后将基础型钢架、预埋铁件等用电焊焊牢，最终基础型钢顶部宜高出抹平地面10mm-20mm。
基础型钢与地线连接。
焊点要凃防锈漆。
2、柜（盘）稳装：柜（盘）安装：按施工图纸布置，按柜体布置图将柜放在基础型钢上。
柜（盘）就位：找正、找平后，柜体与柜体，柜体与侧挡板均用螺丝连接固定。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。
3、母线安装母线材质、尺寸及截面积应符合设计要求。
所有柜内母线应进行绝缘化处理。
母线接头处应处理良好，防止产生应力；各相间距离应符合要求：35KV≧340mm,20KV≧225mm,10KV≧125mm,0.4KV≧20mm.五、送电前准备工作1、一般应由建设单位备齐试验合格的验电器、绝缘鞋、绝缘手套、临时接地编织铜线、绝缘胶垫、粉末灭火器等。
高压低压配电柜的安装步骤和注意事项介绍
高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。
配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。
本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。
一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。
通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。
同时，还应考虑其与其他设备的配套和安装空间的要求。
2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。
在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。
3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。
首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。
其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。
4. 配线安装配线是配电柜安装的关键环节。
在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。
同时，还要注意保持线缆的整齐有序，避免交叉干扰。
5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。
因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。
另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。
6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。
测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。
二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。
操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。
同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。
高低压配电柜安装规范【最新版】
高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。
同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。
高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室:配电室施工前，要将建配电室所需的详细图纸交予施工方(合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认)，并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。
(配电室建设大约需2周左右)2)、地基:槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确(距离太近，设备的柜门打不开)。
(槽钢焊接大约需2天，我方技术人员必须到场指导)设备到达现场:3)、若配电室、地基若未建好，设备要有存放位置(要防雨或提供必要的防雨材料)。
2.安装2.1各配电房门窗须严密，房内清洁。
2.2配电盘安装稳固。
盘内设备与各构件间连接牢固。
2.3盘、柜的接地应牢固良好。
装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。
2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。
2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。
2.6盘内各元件固定可靠无松动，触头无氧化，无毛刺2.7二次回路的连接件均应采用铜质制品。
结线的具体要求:2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。
2.7.2电缆芯线和所配导线的端部均应标明其回路编号;编号应正确，字迹清晰且不易脱色。
2.7.3配线整齐、清晰、美观;导线绝缘良好，无损伤。
2.7.4盘、柜内的导线不应有接头。
2.7.5每个端子板的每侧接线一般为一根，不得超过两根。
2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。
高低压配电柜的安装
高低压配电柜的安装(1)工艺流程基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收2）配电柜安装安装前，控制间内环境应具备条件，所有的内装饰施工已完成，室内洁净安全。
A配电柜安装固定：①配电柜运到现场后，组织开箱检查，检查有无变形、掉漆现象，仪表部件是否齐全，备品备件、说明书等有无缺损，并做好开箱记录。
②根据施工图的布置，按顺序将开关柜放在基础型钢上。
成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为标准。
找正时采用0.5mm垫片进行调整，每处垫片最多不能超过三片。
③就位找正后，按柜固定螺孔尺寸进行固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。
高、低压开关柜与预留角钢进行牢固焊接，电缆夹层上空明露部分用花纹钢板满铺，柜前、柜后均用1200mm×10mm（宽×厚）绝缘满铺。
④开关柜其相邻两柜顶部水平度偏差不大于2mm，全部柜顶部水平偏差不大于5mm，其相邻两柜边不平度不大于1mm，全部柜面不平度不大于5mm，柜间接缝不大于2mm。
⑤设备定位后，对内部紧固件再次紧固及检查，尤其是导体连接端头处。
柜内接线完毕，用吸尘器清除柜内杂物，保持设备内外清洁，准确标识设备位号、回路号。
配电柜安装完成后，安装柜上方的的桥架。
配电柜进出电缆开孔位置由供货方按尺寸预留。
电缆敷设完成后封闭。
桥架与柜内接地母排用专用接地线可靠接地。
桥架与配电箱（柜）连接处采用橡胶板连接，以保护导线和电缆，桥架与配电柜连接见图。
B:二次回路接线：配电柜在出厂前应完成柜内二次回路接线及相关检测试验。
配电柜设备到现场后，要在甲方现场工程师和监理的监督指导下及时组织验收，相关技术文件要齐全，配电柜包装及密封良好，各元件齐全完好，接线可靠。
配电柜安装固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试使用500V等级绝缘测试仪表，测试结果要求大于１MΩ。
高低压配电柜安装规范
高低压配电柜安装规范高低压配电柜安装规范是为了确保配电柜的安装质量和安全可靠性，以下是关于高低压配电柜安装规范的一些要求。
一、安装环境要求：1. 配电柜应安装在室内干燥通风的地方，远离潮湿、腐蚀性气体和粉尘过多的环境。
2. 配电柜安装位置应留有足够的工作空间，便于操作和维护。
3. 配电柜周围应保持通常温度，避免暴晒。
二、安装基准：1. 配电柜应按照设计要求进行安装，牢固固定在安装基座上，基座应符合相关规范。
2. 配电柜与地面之间应保持一定的间距，方便散热和通风。
三、安装方法：1. 配电柜内的电缆、导线应采用专用槽盖，避免交叉、交错等情况。
2. 配电柜内零线、地线应接地良好，电源线应按照正确的接线方式接入。
3. 安装过程中，应使用正确的工具和设备，保持安装现场的整洁。
4. 安装完成后，应进行漏电测试、接地测试等必要的检测。
四、安全措施：1. 安装过程中必须断电操作，避免因操作不当导致触电事故。
2. 安装人员必须穿戴好工作服和绝缘鞋，避免因静电引起的火灾或其他事故。
3. 安装人员必须按照相关标准和规范进行操作，严禁违规操作。
五、质量检验：1. 安装完成后，应进行必要的质量检验，检查安装是否符合设计要求和安全规范。
2. 检验内容包括：外观检查、电气性能检测、接地电阻测试等。
六、操作与维护：1. 操作人员应按照正确的操作程序进行操作，禁止擅自改动配电柜内部线路。
2. 配电柜应定期进行维护保养，包括清洁配电柜内部、检查电线电缆连接是否松动、是否存在异常状况等。
3. 发现故障或异常情况时，应及时进行排查和修复。
综上所述，以上是关于高低压配电柜安装规范的一些要求。
只有按照正确的安装方法和安全措施进行操作，才能确保配电柜的安装质量和安全可靠性，提高设备的使用寿命和运行效率。
高低压开关柜安装
高压开关柜安装①盘柜安装就位：用吊车（８t）吊柜顶上的四个吊耳，放于用δ＝８mm 钢板作的简易轨道上，送入高压配电室，安装就位。
安装顺序为：拆出真空断路器→盘柜就位、找正→盘间结线→开关柜检测清理→回装真空断路器。
安装过程中应注意以下事项：a.真空断路器不得倒置、重叠放置。
b.安装高压柜时应小心操作，不得损坏柜内元器件的绝缘层或瓷件。
c.手车式柜应符合推拉灵活轻便，无卡阻、碰撞现象，推入工作位置后，动触头顶部与静触头低部的间隙符合产品需求，二次回路连接插件接触良好，控制电缆牢固、位置不妨碍手车的进出等需求。
②真空断路器检测与调整a.真空断路器安装应垂直，相间支持瓷件在同一水平面上。
b.三相联动连杆的拐臂应在同一水平面上，拐臂角度一致。
c.先进行手动缓慢分、合闸操作，无不良现象时方可进行电动分、合闸操作。
d.真空断路器的行程、压缩行程及三相同期性，应符合产品的技术规定。
低压配电柜安装1、施工顺序2、设备开箱及审核设备开箱检测由业主、监理工程师、承包商和设备制造商共同进行。
按图纸和装箱清单核对每台开关柜的规格、型号，内部配线与系统图是否符合，随机带的技术资料和备品、备件并及时记录签字。
（由于定货、厂家制造等方面的原因，在施工中经常出现到货盘柜尺寸与设计不符的情况，此时应准确测量实际到货外形尺寸，及时修改基础槽钢制作尺寸及运输安装方案。
）3、槽钢基础制作安装○1柜基础采用10#槽钢，安装前，首先应检测槽钢的不平直度，并予以校正。
○2安装盘柜实际外形及排列原则进行槽钢基础制作，注意横撑位置不要设置于某面盘的底座中部，以免影响以后线、缆进入及固定。
在槽钢基础制作时应考虑为盘间接缝预留1—2mm延长量。
○3土建交出配电室地面的最终标高点，然后用水平测量仪分点测出地面的标高，并标挂钢丝，按钢丝高度确定槽钢标高，槽钢底部用垫铁垫实与预埋铁或砼钢筋焊接。
基础槽钢安装时配合水平仪测量，使其上表面水平偏差≤1mm,且盘柜后面基础槽钢应稍低于前面或水平，使找平时不在盘柜前面垫垫片；基础型钢安装后其顶部宜高出抹平地面10mm。

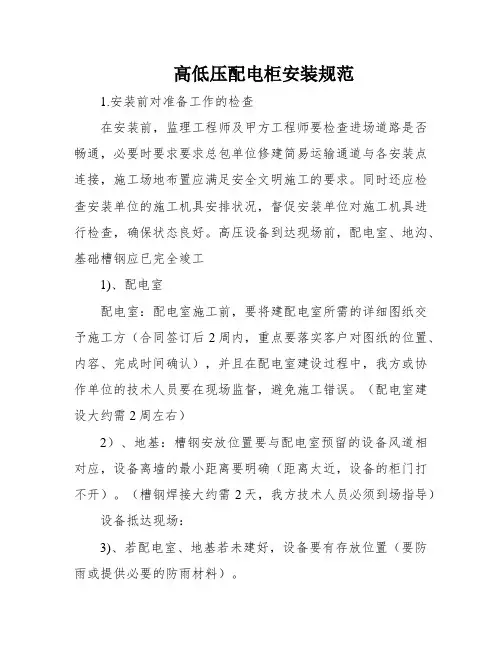

高低压配电柜安装规范
高低压配电柜安装规范安装前检查准备工作安装前，监理工程师和甲方工程师应检查引道是否畅通无阻。
如有必要，他们应要求总承包商单位建造简单的运输走廊以连接安装点。
施工现场布置应符合安全文明施工的要求。
同时，还需要检查安装单位的施工设备的布置情况，督促安装单位检查施工设备，确保施工设备完好。
高压设备到达现场前，配电室、沟渠和基础通道应完全完成。
配送室配电室施工前，应将建造配电室所需的详细图纸提交给施工方（合同签订后两周内，客户应确认图纸的位置、内容和完成时间），配电室施工期间，我公司或合作单位的技术人员必须现场监督，以免出现施工误差。
（建造配电室大约需要2周时间）基础：槽钢的位置应与配电室预留的设备风管相对应。
设备到墙壁的最小距离应明确（距离太近，设备门无法打开）。
（槽钢的焊接大约需要2天，我们的技术人员必须在现场指导）设备到达现场如果配电室和基础未建，设备应有存放位置（以防雨或提供必要的防雨材料）。
安装2.1 各配电室的门窗应严密，室内应清洁。
2.2 配电盘安装牢固。
锅内的设备和组件之间的连接牢固。
2.3 面板和机柜的接地应牢固、良好。
装有电器的可打开圆盘和柜门应使用柔性电线和接地金属结构可靠连接。
2.4 接线盒安装应牢固且密闭。
安装位置应易于检查。
安装接线盒时，应排列整齐。
2.5 配电板内部的布线应水平和垂直，螺钉不宜松动，螺纹头应接触良好。
2.6内部元件固定可靠无松动，触点无氧化和毛刺。
2.7 次级电路的连接器应采用铜制品。
连接的具体要求：2.7.1 电路的连接（螺栓连接、插拔、焊接等）应牢固可靠。
2.7.2 电缆芯和安装它们的导体末端应标有其回路编号;编号应正确，字迹清晰，不易脱色。
2.7.3 布线整齐、清晰、美观;电线绝缘良好，没有损坏。
2.7.4 锅和柜内的电线不得有接头。
2.7.5 每个端子板每侧的布线一般为一根，不得超过两根。
2.8 当400V或以下的次级回路在带电体之间或带电体与地面之间时，电气间隙不得小于4mm。
高压低压配电柜的安装步骤和注意事项
高压低压配电柜的安装步骤和注意事项高压低压配电柜是电力系统中的重要设备，它主要用于控制、保护和配电电能。
在进行高压低压配电柜的安装时，需要遵守一系列的步骤和注意事项，以确保安全性和可靠性。
本文将介绍高压低压配电柜的安装步骤以及需要注意的事项。
一、高压低压配电柜的安装步骤1. 设计与准备在安装高压低压配电柜之前，首先需要进行设计和准备工作。
根据场地要求和负荷需求进行布置、设计并准备所需的设备和材料。
2. 安装支架将配电柜支架固定在预定位置上，确保支架稳固可靠。
根据设计规定和现场需求调整支架的水平度和垂直度。
3. 安装电缆将电缆引入配电柜，并根据连接要求进行布线。
注意保持电缆良好的绝缘和接地，防止发生电气事故。
4. 连接电器元件根据电气图纸和工程设计要求，连接配电柜内部的电器元件，如断路器、接触器、指示灯等。
确保连接的可靠性和正确性。
5. 安装检测设备在配电柜中安装必要的监测和保护设备，如电流互感器、电压互感器等。
这些设备可以实时监测电气参数，并在异常情况下启动保护措施。
6. 进行接地对配电柜进行可靠的接地，确保人身安全和设备的正常运行。
接地线应符合相关标准要求，并与系统的接地保持良好的连接。
7. 进行试运行与调试在安装完毕后，进行配电柜的试运行与调试。
确保各功能模块正常运行，无异常噪音和温度过高等问题。
检查各电器元件的动作可靠性和灵敏度。
8. 进行系统接入与联调完成高压低压配电柜的安装和调试后，进行系统接入与联调，确保与系统的正常配合运行。
在此过程中，要进行各项功能测试，如过载保护、短路保护等。
二、高压低压配电柜的注意事项1. 安全第一在整个安装过程中，安全是至关重要的。
操作人员应穿戴防护用具，严格遵守安全操作规程。
尤其是在高压操作时，必须确保安全帽和绝缘手套等防护措施的使用。
2. 遵循相关标准在高压低压配电柜的安装中，必须遵循国家和地方相关的安全标准和规范。
对于电器元件的选择、连接和绝缘等方面都要符合相关要求。
