CAD机械制图.pdf
国家标准机械工程CAD制图规则.doc
机械工程CAD制图规则中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665-1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计(以下简称CAD)时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集GB/T 14691-93 技术制图字体GB/T 17450-1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时,如涉及本标准中未规定的内容,应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样,首先应考虑表达准确,看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下,力求制图简便。
3.3 用CAD绘制机械图样时,尽量采用CAD新技术。
4.图线在机械工程的CAD制图中,所用图线,除按照以下的规定外,还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要,将GB/T17450中所规定的8种线型分为以下几组,见表1。
一般优先采用第4组。
表14.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
4.2.1.2 计算双折线各部分尺寸的公式双折线的完整长度:l1=l0+10d在一条双折线内Z形的数目:n=l1/80+1(一般圆整,l1<40 n=1) 两个Z形之间的线段长度:l2=l1/n-7.5d在线的两端的线段长:当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l0<=10d,Z形的配置如图3所示。
机械制图与CAD标准件模板
二、销 联 接
1. 销的功用、种类及标 记(1) 销的功用
销主要用于零件之间的定位,也可用于 零件之间的联接,但只能传递不大的扭矩。
圆柱销 (2) 销的种类
圆锥销 (3) 销的标记
公称直径10mm,长50 mm的B型圆柱销 标记: 销 GB119-86 B10×50
第44页/共59页
0 双列角接触轴承 1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 U 外球面球轴承 QJ 四点接触球轴承
第54页/共59页
★第二位数字是尺寸系列代号。 尺寸系列是指同一内径的轴承具有不同的

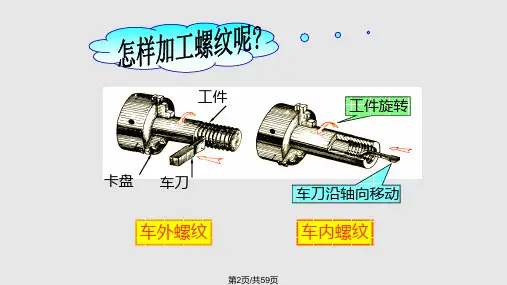

工件
工件旋转
卡盘 车刀
车外螺纹
车刀沿轴向移动
车内螺纹
第2页/共59页
⒉ 螺纹的结构
⑴ 螺纹末端
倒角(圆锥面)
平顶
圆顶(球面)
第3页/共59页
⑵ 螺纹收尾和退刀槽
螺尾
螺纹收尾
退刀纹
退刀纹
退刀槽
外退刀槽
退出车刀 开始退刀
第4页/共59页
内退刀槽
⒊ 螺纹的要素
⑴ 螺纹的牙型 在通过螺纹轴线的剖面上,螺纹
牙底
内螺纹
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶
外螺纹 牙底
第7页/共59页
⑶ 螺纹的线数n
沿一条螺旋线形成的 螺纹叫做单线螺纹;沿两 条或两条以上在轴向等距 分布的螺旋线所形成的螺 纹叫做多线螺纹。
单线螺纹
双线螺纹
第8页/共59页
⑷ 螺距和导程
CAD机械制图之零件图
一、零件图的作用
零件图是制造和检验零件的主要依据,是设计部门提交给消
费部门的重要技术文件,也是停止技术交流的重要资料。
二、零件图的主要内容
1.一组视图
缩小(suōxiǎo)本图
表达零件的内外结构外形(wài xínɡ);
2.完整的尺寸
制造、检验零件所需的全部定形、
定位尺寸;
3.技术要求
加工零件的一些技术要求,如表
⑴ 基本尺寸 设计时选定 的尺寸;
⑵ 实践尺寸 零件完工后 实践测量所的尺寸;
⑶ 极限尺寸 设计时确定 的允许零件尺寸变化范围的 两个界限值。因此极限尺寸 又分为最大极限尺寸和最小 极限尺寸。
第十八页,共43页。
图8-13 公差(gōngchā)的术语及 定义
⑷ 尺寸(chǐ cun)倾
向
尺寸倾向又分上倾向和下倾向: 上倾向=最大极限尺寸-基本尺寸;
外表(wàibiǎo)粗糙度标注例如一、例如二。
第十七页,共43页。
二、极限(jíxiàn) 与配合
1.零件的互换性概念 在已加工的一批零件中,任取一件都能顺利装配运用,并能到达规则的技术要求,零件 具有这种性质就称零件具有互换性。 2.极限与配合的概念 零件的实践加工尺寸是不能够与设计尺寸相对分歧的,因此设计时应允许零件尺寸有一 个变化范围,尺寸在该范围内变化时,相互(xiānghù)结合的零件之间能构成一定的关系 ,并能满足运用要求。这就是〝极限与配合〞的概念。 3.极限与配合术语
CAD机械制图(jī xiè zhì tú)之零件图
2021/11/10
第一页,共43页。
概 述:任何机器或部件都是由许多零件组成的。表达单个零件的
结构外形、尺寸大小及技术要求等外容的图样称为零件图。本 章主要引见零件图的有关内容及其绘制与阅读方法。
中华人民共和国国家标准-机械工程CAD制图规则
在机械工程的 CAD 制图中 所用图线 除按照以下的规定外 还应遵守 GB/T17450 中的规定
4.1 图线组别 为了便于机械工程的 CAD 制图需要 将 GB/T17450 中所规定的 8 种线型分为 以下几组 见表 1 一般优先采用第 4 组
表1
组别
线宽 mm
1
2
3
4
5
一般用途
2.0
1.4
1.0
0.7
0.5
粗实线 粗点画线
细实线 波浪线 双折线 虚线
1.0
0.7
0.5 0.35 0.25
细点画线 双点画线
4.2 图线的结构 4.2.1 双折线 4.2.1.1 双折线的尺寸和表示见图 1 图 2 图 3
4.2.1.2 计算双折线各部分尺寸的公式 双折线的完整长度 l1=l0+10d
图 14 8. 图样中各种线型在计算机中的分层
图样中的各种线型在计算机中的分层标识可参照表 6 的要求 表6
标识号
描述
01 粗实线剖切面的粗剖切线 细实线
02 细波浪线
细折断线
03 粗虚线 04 细虚线
细点画线
05
剖切面的剖切线
06 粗点画线
07 细双点画线
尺寸线 投影连线 尺寸
08
终端与符号细实线
如果在画虚线时长度小于 l1=27d 可以采用将各部分尺寸放大的形式 4.2.2.3 举例
l1=125 d=0.35
n=(125-4.2)/5.25=23.01 圆整为 23
l2= 125 24.15)/24=4.202
允许按固定的短画 12d)画线 此时线的一端可能是较短或较长的短画 4.2.3 点画线 G 型线 J 型线 4.2.3.1 点画线的尺寸和表示见图 6 图 7
CAD机械制图_2010实用教程第11章绘制三维图形-文档资料
11.3 绘制三维点和曲 线
在AutoCAD中,用户可以使用点、直线、样条曲线、三维多段线及三维 网格等命令绘制简单的三维图形 。
绘制三维点 绘制三维直线和三维多段线 绘制三维样条曲线和三维弹簧
11.3.1 绘制三维点
在【功能区】选项板中选择【常用】选项卡,在【绘图】面板中单击【 单点】按钮,或在快速访问工具栏选择【显示菜单栏】命令,在弹出的菜单 中选择【绘图】|【点】|【单点】命令,都可在命令行中直接输入三维坐标 即可绘制三维点。
11.4.1 绘制三维填充
图形
【在命令行中输入【二维填充】命令(SOLID),可以绘制三角形和四边 形的有色填充区域。
绘制三角形填充区域时,需要在命令行提示下依次指定三角形的3个角 点,然后按下Enter键直到退出命令即可,结果如图11-13所示。
绘制四边形填充区域时,应注意点的排列顺序,如果第3点和第4点的顺 序不同,得到的图形形状也将不同,如图11-14所示。
11.3.3 绘制三维样条曲线和三
维弹簧
在三维坐标系下,在【功能区】选项板中选择【常用】选项卡,在【绘 图】面板中单击【样条曲线】按钮,或在快速访问工具栏选择【显示菜单栏 】命令,在弹出的菜单中选择【绘图】|【样条曲线】命令,可以绘制三维样 条曲线,这时定义样条曲线的点不是共面点,而是三维空间点。例如,经过 点(0,0,0)、(10,10,10)、(0,0,20)、(-10,-10,30)、(0,0,40)、(10,10,50)和(0,0,60)绘 制的三维样条曲线如图11-10所示。
了解三维绘图的基本术语 建立三维绘图坐标系
11.1.1 了解三维绘图的基
本术语
三维实体模型需要在三维实体坐标系下进行描述,在三维坐标系下,可 以使用直角坐标或极坐标方法来定义点。此外,在绘制三维图形时,还可使 用柱坐标和球坐标来定义点。在创建三维实体模型前,应先了解下面的一些 基本术语。
机械制图与CAD含习题集(戴丽娟)作者提供课件4_6章0 (7)
节 目
§8–1中介绍。
(d) 埋头 上孔 下 页页
§5.1 尺寸标注的方法
5.1.4 尺寸标注的简化表示法 3. 各种孔的符号旁注法 各种孔(光孔、螺孔、埋头孔、锪平孔等)除了用普通 注法标注尺寸外,还可采用符号以旁注法标注。
沉孔或锪平符号的后面 加注深度符号和深度尺寸时 为沉孔,否则为锪平,即只 要按沉头座尺寸刮出垂直于 孔轴线的圆平面即可,无深 度要达到多少的要求。
或
(e) 章沉 节 孔目 目
(f) 锪 上平 下 页页
5.1.5 尺寸标注示例
§5.1 尺寸标注的方法
线性尺寸 窄小尺寸 直径尺寸 半径尺寸 角度尺寸
章 目
节 目
上 页下 页Fra bibliotek§5.1 尺寸标注的方法
5.1.5 尺寸标注示例
标注尺寸时的一些常见错误:
不能以 轮廓线 代替尺 寸线
不能以 中心线 代替尺
把图线断开。
轮 廓 线 应 断 开
细实线
点
应断开
画
线
应
断
开
章 目
节 目
上 页
下 页
§5.1 尺寸标注的方法
5.1.3 尺寸标注的基本方法
1. 线性尺寸 标注线性尺寸时,尺寸数字一般应按图a所示的方向注写:
水平方向的尺寸注写在尺寸线的上方,字头向上。 垂直方向的尺寸注写在尺寸线的左方,字头向左。 倾斜方向的尺寸注写在尺寸线的斜上方,字头也向着斜 上方,并尽可能避免在图示 30°范围内标注尺寸。当无法 避免时,可按图b或图c或图d的形式标注。
(a)
章(b) 节 目目
上 页
下 页
§5.1 尺寸标注的方法
5.1.4 尺寸标注的简化表示法 3. 各种孔的符号旁注法 各种孔(光孔、螺孔、埋头孔、锪平孔等)除了用普通 注法标注尺寸外,还可采用符号以旁注法标注。
(完整版)CAD机械制图新标准及画法
四、图样画法
1.视图
我国现行视图的国家标准有两项: GB/T17451-1998《技术制图 图样画法 视图》 GB/T4458.1-2002《机械制图 图样画法 视图》 在GB/T17451-1998中介绍了基本视图、向视图、 局部视图和斜视图的概念和画法规定 在GB/T4458.1-2002中对机械制图中所用各种视 图的画法和简化画法进行了补充规定
(1)向视图
自由配置的视图称为向视图 利用向视图的标注,可以将第三角投 影的视图转化为第一角投影的视图
(2)取消旋转视图
a 用旋转视图表示
b 用斜视图表示
取消旋转视图后,原来采用旋转视图的场合, 可改用斜视图来表达机件倾斜结构的外形
(3)局部视图和斜视图的标注
旧GB的标注
为“A向”,
新GB取消了 汉字
(3)剖面线的画法
1)剖面线应以适当角度的细实线绘制 2)最好与图形的主要轮廓线或剖面区域的对称线 成45°角 3)互相平行、间隔均匀 4)同一物体各个剖面区域的剖面线画法应一致 5)相邻两不同零件的剖面线的方向应尽量相反; 若方向相同,则间隔不同
(4)省略标注的原则
1)当剖视图按投影关系配 置,中间没有其他图形隔 开时,可以省略箭头
(1)同一基 准出发的尺 寸标注方法
(2)链式尺寸 的简化注法
(3)一组圆 弧半径的简 化注法
(4)同心圆 或同轴台阶 孔的注法
(5)台梯 轴直径的 简化注法
(6)圆 的引Leabharlann 标 注方法(7)厚度的标注
6.斜度和锥度的注法
锥度符号的方 向与图形的大 小端方向统一
斜度符号的斜 线所示方向应 与所标斜度的 方向一致
精品文档-机械制图与CAD(含习题集)(杜淑幸)-第1章
(3)汉字应写成长仿宋体,并采用国家正式公布的简化
字。汉字的高度h不应小于3.5mm,其字宽一般为
h/ 2
第1章 制图的基本知识
(4)字母和数字分A型和B型。A型字体的笔画宽度为字 高(h)的1/14, B型字体的笔画宽度为字高(h)的1/10。 在同一图样上,只允许选用一种型式的字体。一般选用A型字 体。
d/2 G3 孔系分布的中心线
G4 齿轮的分度圆线 G5 剖切线
d J1 限定范围表示线
K1 相邻辅助零件的轮廓线(图 1-10(a)) K2 极限位置的轮廓线(图 1-10(a))
d/2
K3 轨迹线(图 1-10(a)) K4 中断线
第1章 制图的基本知识 图1-8 图形上各种图形应用示例
第1章 制图的基本知识
A4 210×297
第1章 制图的基本知识
2.图框格式 绘图时,在图纸上必须用粗实线画出图框。其格式分为留 有装订边和不留有装订边两种,同一产品的图样只能采用一种 格式。留有装订边的图纸,其图框格式如图1-1、图1-2所 示。不留装订边的图纸,其图框格式如图1-3、图1-4所示。 图纸根据图样的具体情况可以横放,也可以竖放。
第1章 制图的基本知识
4 双折线 5 细虚线 6 粗虚线
细点画
7
线
8 粗点画
线 细双点
9
画线
D
E F
G
J K
d/2 D1 断裂处的边界线(图 1-10(a))
E1 不可见轮廓线及不可见棱边线(图
d/2
1-10(a))
d
F1 允许表面处理的表示线(图 1-10(c))
G1 轴线(图 1-10(b)) G2 对称中心线(图 1-10(a))
机械制图零件图集——叉架零件部分
Page - 17 - of 50
CAD 机械制图零件图集
叉架零件部分
叉
制 图 审 核
架
月 月 日 日
比 例 重 量 材 料
第( )张
09 数 控 大 专 班
Page - 18 - of 50
CAD 机械制图零件图集
叉架零件部分
踏
制 图 审 核
架
月 月 日 日
比 例 重 量 材 料
第( )张
09 数 控 大 专 班
支
制 图 审 核
架
月 月 日 日
比 例 重 量 材 料
第( )张
09 数 控 大 专 班
Page - 23 - of 50
CAD 机械制图零件图集
叉架零件部分
其 余
技术要求: 未注铸造圆角
制 图 审 核
支
架
月 日 月 日
比 例 重 量 材 料
第( )张
09 数 控 大 专 班
Page - 24 - of 50
第( )张
09 数 控 大 专 班
CAD 机械制图零件图集
叉架零件部分
车床拨叉
制 图 审 核 9月2日 月 日
比 例 重 量 材 料
第( )张
09 数 控 大 专 班
Page - 5 - of 50
CAD 机械制图零件图集
叉架零件部分
轴
制 图 审 核
承
座
9月2日 月 日
比 例 重 量 材 料
第( )张
Page - 19 - of 50
CAD 机械制图零件图集
叉架零件部分
摇
制 图 审 核
背
月 月 日 日
比 例 重 量 材 料
