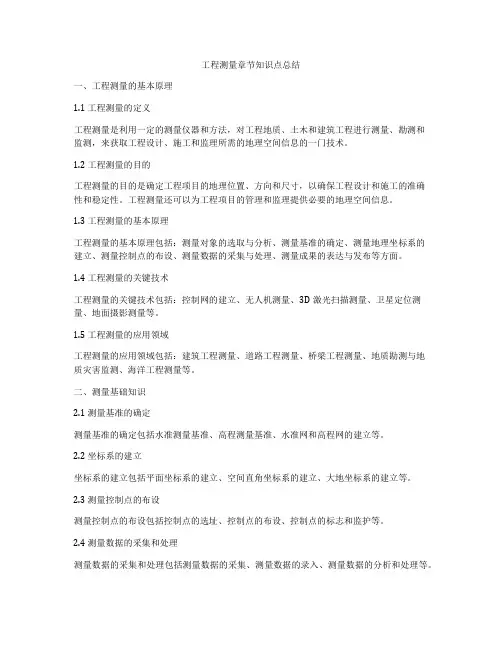

工程测量章节知识点总结一、工程测量的基本原理1.1 工程测量的定义工程测量是利用一定的测量仪器和方法,对工程地质、土木和建筑工程进行测量、勘测和监测,来获取工程设计、施工和监理所需的地理空间信息的一门技术。

1.2 工程测量的目的工程测量的目的是确定工程项目的地理位置、方向和尺寸,以确保工程设计和施工的准确性和稳定性。

工程测量还可以为工程项目的管理和监理提供必要的地理空间信息。

1.3 工程测量的基本原理工程测量的基本原理包括:测量对象的选取与分析、测量基准的确定、测量地理坐标系的建立、测量控制点的布设、测量数据的采集与处理、测量成果的表达与发布等方面。

1.4 工程测量的关键技术工程测量的关键技术包括:控制网的建立、无人机测量、3D激光扫描测量、卫星定位测量、地面摄影测量等。

1.5 工程测量的应用领域工程测量的应用领域包括:建筑工程测量、道路工程测量、桥梁工程测量、地质勘测与地质灾害监测、海洋工程测量等。

二、测量基础知识2.1 测量基准的确定测量基准的确定包括水准测量基准、高程测量基准、水准网和高程网的建立等。

2.2 坐标系的建立坐标系的建立包括平面坐标系的建立、空间直角坐标系的建立、大地坐标系的建立等。

2.3 测量控制点的布设测量控制点的布设包括控制点的选址、控制点的布设、控制点的标志和监护等。

2.4 测量数据的采集和处理测量数据的采集和处理包括测量数据的采集、测量数据的录入、测量数据的分析和处理等。

2.5 测量成果的表达和发布测量成果的表达和发布包括测量成果的报告、测量成果的图纸和报告的编制等。

三、测量工具和技术3.1 测量仪器常用的测量仪器包括:全站仪、水准仪、经纬仪、GPS接收机、激光仪、测距仪、测角仪等。

3.2 测量技术常用的测量技术包括:全站仪测量技术、GPS测量技术、激光测量技术、摄影测量技术、声纳测量技术等。

3.3 测量软件常用的测量软件包括:AutoCAD测量软件、GIS测量软件、3D激光扫描软件、无人机测量软件、地质勘测软件等。

工程测量知识点总结

工程测量知识点总结
测量学分类
分为大地测量、工程测量、摄影测量、地图制图等。
工程测量的基本方法与技术
01
02
03
测量基本元素
包括角度、距离、高程等 。
测量基本方法
包括水准测量、三角高程 测量、导线测量等。
现代技术
包括全球定位系统(GPS )、遥感技术、地理信息 系统(GIS)等。
数据处理的方法与误差分析来自包括中误差、相对误差、 极限误差等。
包括系统误差、偶然误差 、粗大误差等。
包括最小二乘法、卡尔曼 滤波、稳健估计等。
误差分析 数据处理方法
精度指标
工程测量的实践应用与案例分析
实践应用
包括施工放样、变形监测、地籍测量等。
案例分析
包括高层建筑测量、大跨度桥梁施工测量等。
THANKS FOR WATCHING
感谢您的观看
遥感数据处理
遥感数据处理包括辐射定标、大气校正、几何校正、图像 增强、特征提取和分类识别等步骤,最终得到高精度的遥 感测量成果。
04 工程测量的数据处理
数据处理的基本概念
数据处理
指对数据进行收集、整理、分析、解释和记 录的过程,目的是从数据中获取有用的信息 和知识。
数据质量
指数据的准确性、可靠性、一致性和完整性等质量 指标,对数据分析结果和结论的可靠性产生直接影 响。
测量学主要涉及大地测量、地形测量 、摄影测量、工程测量等领域,为各 种工程建设和自然资源开发提供基础 数据和信息。
工程测量的应用领域
交通工程
资源开发
包括道路、桥梁、隧道等基础设施的 规划、设计、施工和运营管理,需要 测量地形、地貌、地物等数据。
包括土地资源、矿产资源、水资源等 领域的调查、评估和开发,需要测量 相关数据以确定资源的分布和储量。

工程测量知识点总结归纳

工程测量知识点总结归纳

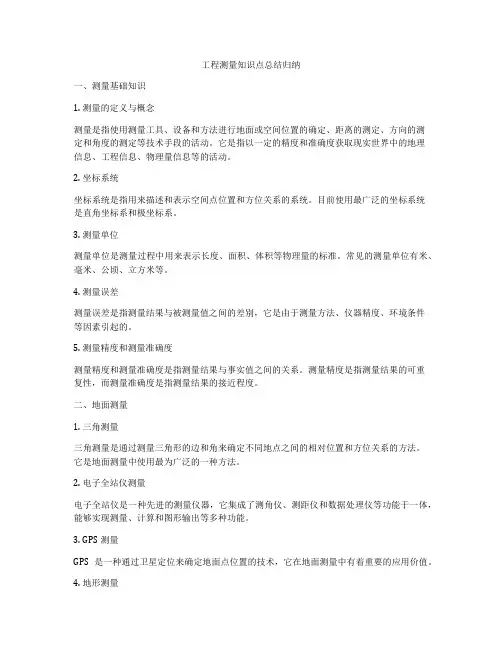

工程测量知识点总结归纳一、测量基础知识1. 测量的定义与概念测量是指使用测量工具、设备和方法进行地面或空间位置的确定、距离的测定、方向的测定和角度的测定等技术手段的活动。

它是指以一定的精度和准确度获取现实世界中的地理信息、工程信息、物理量信息等的活动。

2. 坐标系统坐标系统是指用来描述和表示空间点位置和方位关系的系统。

目前使用最广泛的坐标系统是直角坐标系和极坐标系。

3. 测量单位测量单位是测量过程中用来表示长度、面积、体积等物理量的标准。

常见的测量单位有米、毫米、公顷、立方米等。

4. 测量误差测量误差是指测量结果与被测量值之间的差别,它是由于测量方法、仪器精度、环境条件等因素引起的。

5. 测量精度和测量准确度测量精度和测量准确度是指测量结果与事实值之间的关系。

测量精度是指测量结果的可重复性,而测量准确度是指测量结果的接近程度。

二、地面测量1. 三角测量三角测量是通过测量三角形的边和角来确定不同地点之间的相对位置和方位关系的方法。

它是地面测量中使用最为广泛的一种方法。

2. 电子全站仪测量电子全站仪是一种先进的测量仪器,它集成了测角仪、测距仪和数据处理仪等功能于一体,能够实现测量、计算和图形输出等多种功能。

3. GPS测量GPS是一种通过卫星定位来确定地面点位置的技术,它在地面测量中有着重要的应用价值。

4. 地形测量地形测量是指通过对地表地形进行测量和分析,得到地形图、地形模型等地理信息的活动。

5. 高程测量高程测量是指对不同地点的垂直位置进行测定和比较的活动,它常常使用水准仪、高山测量等方法来进行。

6. 地籍测量地籍测量是指对土地界址、地界、地形和地表特征进行测定和记录的活动,它是保障土地权益和土地利用的基础。

三、建筑测量1. 建筑物测量建筑物测量是指对建筑物的平面、立面、轮廓、体积等进行测定和记录的活动。

它是建筑设计和施工的基础。

2. 施工测量施工测量是指对建筑施工过程中建筑物位置、高程、水平、尺寸等进行测定和监督的活动。
