用matlab绘制各种数字信号中的函数还有分段函数及翻褶平移

(完整版)matlab函数大全(非常实用)

信源函数randerr 产生比特误差样本randint 产生均匀分布的随机整数矩阵randsrc 根据给定的数字表产生随机矩阵wgn 产生高斯白噪声信号分析函数biterr 计算比特误差数和比特误差率eyediagram 绘制眼图scatterplot 绘制分布图symerr 计算符号误差数和符号误差率信源编码compand mu律/A律压缩/扩张dpcmdeco DPCM（差分脉冲编码调制）解码dpcmenco DPCM编码dpcmopt 优化DPCM参数lloyds Lloyd法则优化量化器参数quantiz 给出量化后的级和输出值误差控制编码bchpoly 给出二进制BCH码的性能参数和产生多项式convenc 产生卷积码cyclgen 产生循环码的奇偶校验阵和生成矩阵cyclpoly 产生循环码的生成多项式decode 分组码解码器encode 分组码编码器gen2par 将奇偶校验阵和生成矩阵互相转换gfweight 计算线性分组码的最小距离hammgen 产生汉明码的奇偶校验阵和生成矩阵rsdecof 对Reed-Solomon编码的ASCII文件解码rsencof 用Reed-Solomon码对ASCII文件编码rspoly 给出Reed-Solomon码的生成多项式syndtable 产生伴随解码表vitdec 用Viterbi法则解卷积码（误差控制编码的低级函数）bchdeco BCH解码器bchenco BCH编码器rsdeco Reed-Solomon解码器rsdecode 用指数形式进行Reed-Solomon解码rsenco Reed-Solomon编码器rsencode 用指数形式进行Reed-Solomon编码调制与解调ademod 模拟通带解调器ademodce 模拟基带解调器amod 模拟通带调制器amodce 模拟基带调制器apkconst 绘制圆形的复合ASK-PSK星座图ddemod 数字通带解调器ddemodce 数字基带解调器demodmap 解调后的模拟信号星座图反映射到数字信号dmod 数字通带调制器dmodce 数字基带调制器modmap 把数字信号映射到模拟信号星座图（以供调制）qaskdeco 从方形的QASK星座图反映射到数字信号qaskenco 把数字信号映射到方形的QASK星座图专用滤波器hank2sys 把一个Hankel矩阵转换成一个线性系统模型hilbiir 设计一个希尔伯特变换IIR滤波器rcosflt 升余弦滤波器rcosine 设计一个升余弦滤波器（专用滤波器的低级函数）rcosfir 设计一个升余弦FIR滤波器rcosiir 设计一个升余弦IIR滤波器信道函数awgn 添加高斯白噪声伽罗域计算gfadd 伽罗域上的多项式加法gfconv 伽罗域上的多项式乘法gfcosets 生成伽罗域的分圆陪集gfdeconv 伽罗域上的多项式除法gfdiv 伽罗域上的元素除法gffilter 在质伽罗域上用多项式过滤数据gflineq 在至伽罗域上求Ax=b的一个特解gfminpol 求伽罗域上元素的最小多项式gfmul 伽罗域上的元素乘法gfplus GF（2^m）上的元素加法gfpretty 以通常方式显示多项式gfprimck 检测多项式是否是基本多项式gfprimdf 给出伽罗域的MATLAB默认的基本多项式gfprimfd 给出伽罗域的基本多项式gfrank 伽罗域上矩阵求秩gfrepcov GF（2）上多项式的表达方式转换gfroots 质伽罗域上的多项式求根gfsub 伽罗域上的多项式减法gftrunc 使多项式的表达最简化gftuple 简化或转换伽罗域上元素的形式工具函数bi2de 把二进制向量转换成十进制数de2bi 把十进制数转换成二进制向量erf 误差函数erfc 余误差函数istrellis 检测输入是否MA TLAB的trellis结构（structure）marcumq 通用Marcum Q 函数oct2dec 八进制数转十进制数poly2trellis 把卷积码多项式转换成MATLAB的trellis描述vec2mat 把向量转换成矩阵——————————————————————————————————————————————————A aabs 绝对值、模、字符的ASCII码值acos 反余弦acosh 反双曲余弦acot 反余切acoth 反双曲余切acsc 反余割acsch 反双曲余割align 启动图形对象几何位置排列工具all 所有元素非零为真angle 相角ans 表达式计算结果的缺省变量名any 所有元素非全零为真area 面域图argnames 函数M文件宗量名asec 反正割asech 反双曲正割asin 反正弦asinh 反双曲正弦assignin 向变量赋值atan 反正切atan2 四象限反正切atanh 反双曲正切autumn 红黄调秋色图阵axes 创建轴对象的低层指令axis 控制轴刻度和风格的高层指令B bbar 二维直方图bar3 三维直方图bar3h 三维水平直方图barh 二维水平直方图base2dec X进制转换为十进制bin2dec 二进制转换为十进制blanks 创建空格串bone 蓝色调黑白色图阵box 框状坐标轴break while 或for 环中断指令brighten 亮度控制C ccapture （3版以前）捕获当前图形cart2pol 直角坐标变为极或柱坐标cart2sph 直角坐标变为球坐标cat 串接成高维数组caxis 色标尺刻度cd 指定当前目录cdedit 启动用户菜单、控件回调函数设计工具cdf2rdf 复数特征值对角阵转为实数块对角阵ceil 向正无穷取整cell 创建元胞数组cell2struct 元胞数组转换为构架数组celldisp 显示元胞数组内容cellplot 元胞数组内部结构图示char 把数值、符号、内联类转换为字符对象chi2cdf 分布累计概率函数chi2inv 分布逆累计概率函数chi2pdf 分布概率密度函数chi2rnd 分布随机数发生器chol Cholesky分解clabel 等位线标识cla 清除当前轴class 获知对象类别或创建对象clc 清除指令窗clear 清除内存变量和函数clf 清除图对象clock 时钟colorcube 三浓淡多彩交叉色图矩阵colordef 设置色彩缺省值colormap 色图colspace 列空间的基close 关闭指定窗口colperm 列排序置换向量comet 彗星状轨迹图comet3 三维彗星轨迹图compass 射线图compose 求复合函数cond （逆）条件数condeig 计算特征值、特征向量同时给出条件数condest 范-1条件数估计conj 复数共轭contour 等位线contourf 填色等位线contour3 三维等位线contourslice 四维切片等位线图conv 多项式乘、卷积cool 青紫调冷色图copper 古铜调色图cos 余弦cosh 双曲余弦cot 余切coth 双曲余切cplxpair 复数共轭成对排列csc 余割csch 双曲余割cumsum 元素累计和cumtrapz 累计梯形积分cylinder 创建圆柱D ddblquad 二重数值积分deal 分配宗量deblank 删去串尾部的空格符dec2base 十进制转换为X进制dec2bin 十进制转换为二进制dec2hex 十进制转换为十六进制deconv 多项式除、解卷delaunay Delaunay 三角剖分del2 离散Laplacian差分demo Matlab演示det 行列式diag 矩阵对角元素提取、创建对角阵diary Matlab指令窗文本内容记录diff 数值差分、符号微分digits 符号计算中设置符号数值的精度dir 目录列表disp 显示数组display 显示对象内容的重载函数dlinmod 离散系统的线性化模型dmperm 矩阵Dulmage-Mendelsohn 分解dos 执行DOS 指令并返回结果double 把其他类型对象转换为双精度数值drawnow 更新事件队列强迫Matlab刷新屏幕dsolve 符号计算解微分方程E eecho M文件被执行指令的显示edit 启动M文件编辑器eig 求特征值和特征向量eigs 求指定的几个特征值end 控制流FOR等结构体的结尾元素下标eps 浮点相对精度error 显示出错信息并中断执行errortrap 错误发生后程序是否继续执行的控制erf 误差函数erfc 误差补函数erfcx 刻度误差补函数erfinv 逆误差函数errorbar 带误差限的曲线图etreeplot 画消去树eval 串演算指令evalin 跨空间串演算指令exist 检查变量或函数是否已定义exit 退出Matlab环境exp 指数函数expand 符号计算中的展开操作expint 指数积分函数expm 常用矩阵指数函数expm1 Pade法求矩阵指数expm2 Taylor法求矩阵指数expm3 特征值分解法求矩阵指数eye 单位阵ezcontour 画等位线的简捷指令ezcontourf 画填色等位线的简捷指令ezgraph3 画表面图的通用简捷指令ezmesh 画网线图的简捷指令ezmeshc 画带等位线的网线图的简捷指令ezplot 画二维曲线的简捷指令ezplot3 画三维曲线的简捷指令ezpolar 画极坐标图的简捷指令ezsurf 画表面图的简捷指令ezsurfc 画带等位线的表面图的简捷指令F ffactor 符号计算的因式分解feather 羽毛图feedback 反馈连接feval 执行由串指定的函数fft 离散Fourier变换fft2 二维离散Fourier变换fftn 高维离散Fourier变换fftshift 直流分量对中的谱fieldnames 构架域名figure 创建图形窗fill3 三维多边形填色图find 寻找非零元素下标findobj 寻找具有指定属性的对象图柄findstr 寻找短串的起始字符下标findsym 机器确定内存中的符号变量finverse 符号计算中求反函数fix 向零取整flag 红白蓝黑交错色图阵fliplr 矩阵的左右翻转flipud 矩阵的上下翻转flipdim 矩阵沿指定维翻转floor 向负无穷取整flops 浮点运算次数flow Matlab提供的演示数据fmin 求单变量非线性函数极小值点（旧版）fminbnd 求单变量非线性函数极小值点fmins 单纯形法求多变量函数极小值点（旧版）fminunc 拟牛顿法求多变量函数极小值点fminsearch 单纯形法求多变量函数极小值点fnder 对样条函数求导fnint 利用样条函数求积分fnval 计算样条函数区间内任意一点的值fnplt 绘制样条函数图形fopen 打开外部文件for 构成for环用format 设置输出格式fourier Fourier 变换fplot 返函绘图指令fprintf 设置显示格式fread 从文件读二进制数据fsolve 求多元函数的零点full 把稀疏矩阵转换为非稀疏阵funm 计算一般矩阵函数funtool 函数计算器图形用户界面fzero 求单变量非线性函数的零点G ggamma 函数gammainc 不完全函数gammaln 函数的对数gca 获得当前轴句柄gcbo 获得正执行"回调"的对象句柄gcf 获得当前图对象句柄gco 获得当前对象句柄geomean 几何平均值get 获知对象属性getfield 获知构架数组的域getframe 获取影片的帧画面ginput 从图形窗获取数据global 定义全局变量gplot 依图论法则画图gradient 近似梯度gray 黑白灰度grid 画分格线griddata 规则化数据和曲面拟合gtext 由鼠标放置注释文字guide 启动图形用户界面交互设计工具H hharmmean 调和平均值help 在线帮助helpwin 交互式在线帮助helpdesk 打开超文本形式用户指南hex2dec 十六进制转换为十进制hex2num 十六进制转换为浮点数hidden 透视和消隐开关hilb Hilbert矩阵hist 频数计算或频数直方图histc 端点定位频数直方图histfit 带正态拟合的频数直方图hold 当前图上重画的切换开关horner 分解成嵌套形式hot 黑红黄白色图hsv 饱和色图I iif-else-elseif 条件分支结构ifft 离散Fourier反变换ifft2 二维离散Fourier反变换ifftn 高维离散Fourier反变换ifftshift 直流分量对中的谱的反操作ifourier Fourier反变换i, j 缺省的"虚单元"变量ilaplace Laplace反变换imag 复数虚部image 显示图象imagesc 显示亮度图象imfinfo 获取图形文件信息imread 从文件读取图象imwrite 把imwrite 把图象写成文件ind2sub 单下标转变为多下标inf 无穷大info MathWorks公司网点地址inline 构造内联函数对象inmem 列出内存中的函数名input 提示用户输入inputname 输入宗量名int 符号积分int2str 把整数数组转换为串数组interp1 一维插值interp2 二维插值interp3 三维插值interpn N维插值interpft 利用FFT插值intro Matlab自带的入门引导inv 求矩阵逆invhilb Hilbert矩阵的准确逆ipermute 广义反转置isa 检测是否给定类的对象ischar 若是字符串则为真isequal 若两数组相同则为真isempty 若是空阵则为真isfinite 若全部元素都有限则为真isfield 若是构架域则为真isglobal 若是全局变量则为真ishandle 若是图形句柄则为真ishold 若当前图形处于保留状态则为真isieee 若计算机执行IEEE规则则为真isinf 若是无穷数据则为真isletter 若是英文字母则为真islogical 若是逻辑数组则为真ismember 检查是否属于指定集isnan 若是非数则为真isnumeric 若是数值数组则为真isobject 若是对象则为真isprime 若是质数则为真isreal 若是实数则为真isspace 若是空格则为真issparse 若是稀疏矩阵则为真isstruct 若是构架则为真isstudent 若是Matlab学生版则为真iztrans 符号计算Z反变换J j , K kjacobian 符号计算中求Jacobian 矩阵jet 蓝头红尾饱和色jordan 符号计算中获得Jordan标准型keyboard 键盘获得控制权kron Kronecker乘法规则产生的数组L llaplace Laplace变换lasterr 显示最新出错信息lastwarn 显示最新警告信息leastsq 解非线性最小二乘问题（旧版）legend 图形图例lighting 照明模式line 创建线对象lines 采用plot 画线色linmod 获连续系统的线性化模型linmod2 获连续系统的线性化精良模型linspace 线性等分向量ln 矩阵自然对数load 从MAT文件读取变量log 自然对数log10 常用对数log2 底为2的对数loglog 双对数刻度图形logm 矩阵对数logspace 对数分度向量lookfor 按关键字搜索M文件lower 转换为小写字母lsqnonlin 解非线性最小二乘问题lu LU分解M mmad 平均绝对值偏差magic 魔方阵maple &nb, sp; 运作Maple格式指令mat2str 把数值数组转换成输入形态串数组material 材料反射模式max 找向量中最大元素mbuild 产生EXE文件编译环境的预设置指令mcc 创建MEX或EXE文件的编译指令mean 求向量元素的平均值median 求中位数menuedit 启动设计用户菜单的交互式编辑工具mesh 网线图meshz 垂帘网线图meshgrid 产生"格点"矩阵methods 获知对指定类定义的所有方法函数mex 产生MEX文件编译环境的预设置指令mfunlis 能被mfun计算的MAPLE经典函数列表mhelp 引出Maple的在线帮助min 找向量中最小元素mkdir 创建目录mkpp 逐段多项式数据的明晰化mod 模运算more 指令窗中内容的分页显示movie 放映影片动画moviein 影片帧画面的内存预置mtaylor 符号计算多变量Taylor级数展开N nndims 求数组维数NaN 非数（预定义）变量nargchk 输入宗量数验证nargin 函数输入宗量数nargout 函数输出宗量数ndgrid 产生高维格点矩阵newplot 准备新的缺省图、轴nextpow2 取最接近的较大2次幂nnz 矩阵的非零元素总数nonzeros 矩阵的非零元素norm 矩阵或向量范数normcdf 正态分布累计概率密度函数normest 估计矩阵2范数norminv 正态分布逆累计概率密度函数normpdf 正态分布概率密度函数normrnd 正态随机数发生器notebook 启动Matlab和Word的集成环境null 零空间num2str 把非整数数组转换为串numden 获取最小公分母和相应的分子表达式nzmax 指定存放非零元素所需内存O oode1 非Stiff 微分方程变步长解算器ode15s Stiff 微分方程变步长解算器ode23t 适度Stiff 微分方程解算器ode23tb Stiff 微分方程解算器ode45 非Stiff 微分方程变步长解算器odefile ODE 文件模板odeget 获知ODE 选项设置参数odephas2 ODE 输出函数的二维相平面图odephas3 ODE 输出函数的三维相空间图odeplot ODE 输出函数的时间轨迹图odeprint 在Matlab指令窗显示结果odeset 创建或改写ODE选项构架参数值ones 全1数组optimset 创建或改写优化泛函指令的选项参数值orient 设定图形的排放方式orth 值空间正交化P ppack 收集Matlab内存碎块扩大内存pagedlg 调出图形排版对话框patch 创建块对象path 设置Matlab搜索路径的指令pathtool 搜索路径管理器pause 暂停pcode 创建预解译P码文件pcolor 伪彩图peaks Matlab提供的典型三维曲面permute 广义转置pi （预定义变量）圆周率pie 二维饼图pie3 三维饼图pink 粉红色图矩阵pinv 伪逆plot 平面线图plot3 三维线图plotmatrix 矩阵的散点图plotyy 双纵坐标图poissinv 泊松分布逆累计概率分布函数poissrnd 泊松分布随机数发生器pol2cart 极或柱坐标变为直角坐标polar 极坐标图poly 矩阵的特征多项式、根集对应的多项式poly2str 以习惯方式显示多项式poly2sym 双精度多项式系数转变为向量符号多项式polyder 多项式导数polyfit 数据的多项式拟合polyval 计算多项式的值polyvalm 计算矩阵多项式pow2 2的幂ppval 计算分段多项式pretty 以习惯方式显示符号表达式print 打印图形或SIMULINK模型printsys 以习惯方式显示有理分式prism 光谱色图矩阵procread 向MAPLE输送计算程序profile 函数文件性能评估器propedit 图形对象属性编辑器pwd 显示当前工作目录Q qquad 低阶法计算数值积分quad8 高阶法计算数值积分(QUADL) quit 推出Matlab 环境quiver 二维方向箭头图quiver3 三维方向箭头图R rrand 产生均匀分布随机数randn 产生正态分布随机数randperm 随机置换向量range 样本极差rank 矩阵的秩rats 有理输出rcond 矩阵倒条件数估计real 复数的实部reallog 在实数域内计算自然对数realpow 在实数域内计算乘方realsqrt 在实数域内计算平方根realmax 最大正浮点数realmin 最小正浮点数rectangle 画"长方框"rem 求余数repmat 铺放模块数组reshape 改变数组维数、大小residue 部分分式展开return 返回ribbon 把二维曲线画成三维彩带图rmfield 删去构架的域roots 求多项式的根rose 数扇形图rot90 矩阵旋转90度rotate 指定的原点和方向旋转rotate3d 启动三维图形视角的交互设置功能round 向最近整数圆整rref 简化矩阵为梯形形式rsf2csf 实数块对角阵转为复数特征值对角阵rsums Riemann和S ssave 把内存变量保存为文件scatter 散点图scatter3 三维散点图sec 正割sech 双曲正割semilogx X轴对数刻度坐标图semilogy Y轴对数刻度坐标图series 串联连接set 设置图形对象属性setfield 设置构架数组的域setstr 将ASCII码转换为字符的旧版指令sign 根据符号取值函数signum 符号计算中的符号取值函数sim 运行SIMULINK模型simget 获取SIMULINK模型设置的仿真参数simple 寻找最短形式的符号解simplify 符号计算中进行简化操作simset 对SIMULINK模型的仿真参数进行设置simulink 启动SIMULINK模块库浏览器sin 正弦sinh 双曲正弦size 矩阵的大小slice 立体切片图solve 求代数方程的符号解spalloc 为非零元素配置内存sparse 创建稀疏矩阵spconvert 把外部数据转换为稀疏矩阵spdiags 稀疏对角阵spfun 求非零元素的函数值sph2cart 球坐标变为直角坐标sphere 产生球面spinmap 色图彩色的周期变化spline 样条插值spones 用1置换非零元素sprandsym 稀疏随机对称阵sprank 结构秩spring 紫黄调春色图sprintf 把格式数据写成串spy 画稀疏结构图sqrt 平方根sqrtm 方根矩阵squeeze 删去大小为1的"孤维" sscanf 按指定格式读串stairs 阶梯图std 标准差stem 二维杆图step 阶跃响应指令str2double 串转换为双精度值str2mat 创建多行串数组str2num 串转换为数strcat 接成长串strcmp 串比较strjust 串对齐strmatch 搜索指定串strncmp 串中前若干字符比较strrep 串替换strtok 寻找第一间隔符前的内容struct 创建构架数组struct2cell 把构架转换为元胞数组strvcat 创建多行串数组sub2ind 多下标转换为单下标subexpr 通过子表达式重写符号对象subplot 创建子图subs 符号计算中的符号变量置换subspace 两子空间夹角sum 元素和summer 绿黄调夏色图superiorto 设定优先级surf 三维着色表面图surface 创建面对象surfc 带等位线的表面图surfl 带光照的三维表面图surfnorm 空间表面的法线svd 奇异值分解svds 求指定的若干奇异值switch-case-otherwise 多分支结构sym2poly 符号多项式转变为双精度多项式系数向量symmmd 对称最小度排序symrcm 反向Cuthill-McKee排序syms 创建多个符号对象T ttan 正切tanh 双曲正切taylortool 进行Taylor逼近分析的交互界面text 文字注释tf 创建传递函数对象tic 启动计时器title 图名toc 关闭计时器trapz 梯形法数值积分treelayout 展开树、林treeplot 画树图tril 下三角阵trim 求系统平衡点trimesh 不规则格点网线图trisurf 不规则格点表面图triu 上三角阵try-catch 控制流中的Try-catch结构type 显示M 文件U uuicontextmenu 创建现场菜单uicontrol 创建用户控件uimenu 创建用户菜单unmkpp 逐段多项式数据的反明晰化unwrap 自然态相角upper 转换为大写字母V vvar 方差varargin 变长度输入宗量varargout 变长度输出宗量vectorize 使串表达式或内联函数适于数组运算ver 版本信息的获取view 三维图形的视角控制voronoi Voronoi多边形vpa 任意精度（符号类）数值W wwarning 显示警告信息what 列出当前目录上的文件whatsnew 显示Matlab中Readme文件的内容which 确定函数、文件的位置while 控制流中的While环结构white 全白色图矩阵whitebg 指定轴的背景色who 列出内存中的变量名whos 列出内存中变量的详细信息winter 蓝绿调冬色图workspace 启动内存浏览器X x , Y y , Z zxlabel X轴名xor 或非逻辑yesinput 智能输入指令ylabel Y轴名zeros 全零数组zlabel Z轴名zoom 图形的变焦放大和缩小ztrans 符号计算Z变换v。

matlab信号平移函数

matlab信号平移函数平移是信号处理中常用的操作之一，用于将信号在时间上进行移动。

在MATLAB中，可以使用一些函数来实现信号的平移。

其中，最常用的函数是“circshift”和“delayseq”。

1. circshift函数：这个函数可以将向量或矩阵中的元素进行循环平移。

其语法如下：```B = circshift(A, k)B = circshift(A, k, dim)```其中，A是要平移的向量或矩阵，k是平移的步数，dim是平移的维度。

例如，要将一个向量A向右平移3个位置，可以使用以下代码：```B = circshift(A, -3)```如果要将一个矩阵A沿着某个维度平移，可以使用以下代码： ```B = circshift(A, 2, 2)```这将会使矩阵A沿着第二个维度向右平移2个位置。

2. delayseq函数：这个函数用于对时域离散信号进行固定延迟。

其语法如下：```B = delayseq(A, k)```其中，A是要延迟的信号，k是延迟的步数。

正的k表示向右平移，负的k表示向左平移。

例如，要将一个向量A向右平移4个位置，可以使用以下代码：```B = delayseq(A, -4)```除了上述函数，还可以使用MATLAB中的其他函数来实现信号的平移，例如：3. filter函数：该函数可以将输入信号与滤波器进行卷积，从而实现信号的平移。

具体语法如下：```Y = filter(B, A, X)```其中，B是滤波器的分子系数，A是滤波器的分母系数，X 是输入信号。

当B为[1 zeros(1, k)]，A为1时，该函数可以实现信号向右平移k个位置。

4. interp1函数：该函数用于插值运算，也可以用来实现信号的平移。

具体语法如下：```yi = interp1(x, y, xi)```其中，x和y是原始信号的坐标和值，xi是新信号的坐标。

当xi等于x加上平移量k时，可以实现信号向右平移k个位置。

matlab信号平移函数

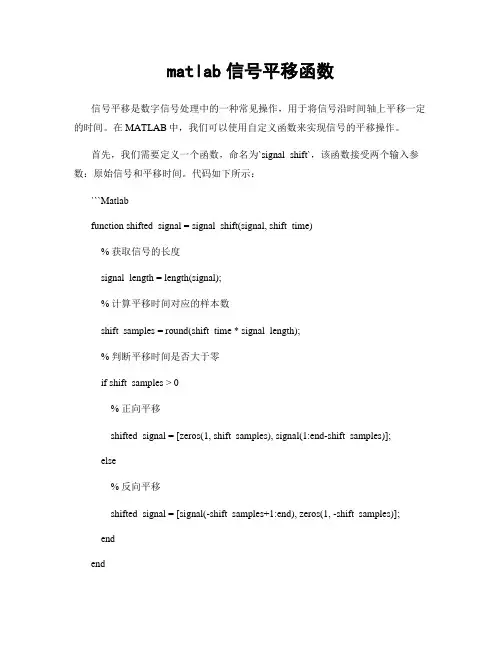

matlab信号平移函数信号平移是数字信号处理中的一种常见操作，用于将信号沿时间轴上平移一定的时间。

在MATLAB中，我们可以使用自定义函数来实现信号的平移操作。

首先，我们需要定义一个函数，命名为`signal_shift`，该函数接受两个输入参数：原始信号和平移时间。

代码如下所示：```Matlabfunction shifted_signal = signal_shift(signal, shift_time)% 获取信号的长度signal_length = length(signal);% 计算平移时间对应的样本数shift_samples = round(shift_time * signal_length);% 判断平移时间是否大于零if shift_samples > 0% 正向平移shifted_signal = [zeros(1, shift_samples), signal(1:end-shift_samples)];else% 反向平移shifted_signal = [signal(-shift_samples+1:end), zeros(1, -shift_samples)];endend```上述代码中，我们先计算出平移时间对应的样本数`shift_samples`。

然后，根据`shift_samples`的正负来判断平移的方向，如果大于零则为正向平移，否则为反向平移。

在正向平移中，我们在前面添加`shift_samples`个零，然后将原始信号的后面部分拼接在零的后面；在反向平移中，我们将原始信号的前面部分截取并拼接在后面，然后在末尾添加`-shift_samples`个零。

接下来，我们可以使用`signal_shift`函数来进行信号平移的操作。

首先，我们需要生成一个原始信号，可以使用MATLAB中的内置函数来生成。

例如，我们生成一个长度为100的正弦信号：```Matlabfs = 100; % 采样率t = (0:1/fs:1-1/fs); % 时间向量f = 5; % 正弦信号频率signal = sin(2*pi*f*t); % 生成正弦信号```然后，我们可以调用`signal_shift`函数来进行信号平移的操作。

MATLAB求分段函数最大值如何用MATLAB求分段函数的最小值和最大值

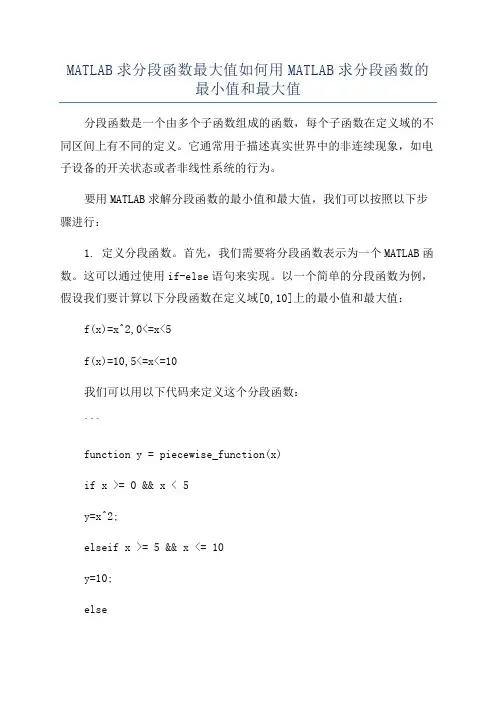

MATLAB求分段函数最大值如何用MATLAB求分段函数的最小值和最大值分段函数是一个由多个子函数组成的函数，每个子函数在定义域的不同区间上有不同的定义。

它通常用于描述真实世界中的非连续现象，如电子设备的开关状态或者非线性系统的行为。

要用MATLAB求解分段函数的最小值和最大值，我们可以按照以下步骤进行：1. 定义分段函数。

首先，我们需要将分段函数表示为一个MATLAB函数。

这可以通过使用if-else语句来实现。

以一个简单的分段函数为例，假设我们要计算以下分段函数在定义域[0,10]上的最小值和最大值：f(x)=x^2,0<=x<5f(x)=10,5<=x<=10我们可以用以下代码来定义这个分段函数：```function y = piecewise_function(x)if x >= 0 && x < 5y=x^2;elseif x >= 5 && x <= 10y=10;elsey=NaN;%处理定义域之外的情况endend```2.创建一个数值范围。

要计算分段函数的最小值和最大值，我们需要在定义域内创建一个数值范围。

在本例中，定义域为[0,10]，我们可以用以下代码来创建一个包含许多离散点的数值范围：```x_range = linspace(0, 10, 100); % 在0到10之间创建100个离散点```这将创建一个包含100个离散点的向量x_range，这些点均匀分布在[0,10]之间。

3. 计算分段函数的值。

使用定义的数值范围和分段函数定义的MATLAB函数，我们可以计算每个离散点的函数值。

我们可以使用一个for 循环来实现这一点：```y_values = zeros(1, length(x_range)); % 创建一个包含每个离散点函数值的向量for i = 1:length(x_range)y_values(i) = piecewise_function(x_range(i));end```这将计算每个离散点的函数值，并将它们存储在一个向量y_values 中。

matlab平移函数

matlab平移函数Matlab是一种非常强大的数学软件，它有着丰富的函数库可以完成各种各样的数学运算和图像处理。

其中一个非常常用的函数就是平移函数，在图像处理中经常被用到。

本文将介绍Matlab中的平移函数及其用法。

平移函数是一种对图像进行平移操作的函数，可以将图像在水平和垂直方向上进行平移。

在Matlab中，平移函数的基本语法如下：```matlabB = imtranslate(A, tform)```其中，A表示原始图像，tform表示平移的参数，B表示平移后的图像。

在平移函数中，tform参数可以是一个二维平移向量或一个仿射变换矩阵。

二维平移向量表示图像在水平和垂直方向上的平移距离，可以用[x,y]表示。

仿射变换矩阵是一个2x3的矩阵，表示了图像在平移、旋转和缩放等操作下的变化。

使用平移函数进行图像平移非常简单。

下面是一个示例：```matlabA = imread('image.jpg'); % 读取原始图像tform = affine2d([1 0 50; 0 1 100; 0 0 1]); % 创建一个平移矩阵，向右平移50个像素，向下平移100个像素B = imtranslate(A, tform); % 对图像进行平移操作imshow(B); % 显示平移后的图像```上述示例代码中，首先使用imread函数读取了一张原始图像，然后通过affine2d函数创建了一个平移矩阵tform，该矩阵表示了图像向右平移50个像素，向下平移100个像素。

最后，使用imtranslate函数对图像进行平移操作，并使用imshow函数显示平移后的图像。

除了平移矩阵，平移函数还可以接受一个二维平移向量作为参数。

下面是一个使用二维平移向量进行图像平移的示例：```matlabA = imread('image.jpg'); % 读取原始图像tform = [50 100]; % 创建一个二维平移向量，向右平移50个像素，向下平移100个像素B = imtranslate(A, tform); % 对图像进行平移操作imshow(B); % 显示平移后的图像```上述示例代码中，创建了一个二维平移向量tform，该向量表示了图像向右平移50个像素，向下平移100个像素。

（完整版）MATLAB常用函数大全

（完整版）MATLAB常用函数大全一、MATLAB常用的基本数学函数abs(x)：纯量的绝对值或向量的长度angle(z)：复数z的相角(Phase angle)sqrt(x)：开平方real(z)：复数z的实部imag(z)：复数z的虚部conj(z)：复数z的共轭复数round(x)：四舍五入至最近整数fix(x)：无论正负，舍去小数至最近整数floor(x)：地板函数，即舍去正小数至最近整数ceil(x)：天花板函数，即加入正小数至最近整数rat(x)：将实数x化为分数表示rats(x)：将实数x化为多项分数展开sign(x)：符号函数(Signum function)。

当x<0时，sign(x)=-1；当x=0时，sign(x)=0;当x>0时，sign(x)=1。

rem(x,y)：求x除以y的馀数gcd(x,y)：整数x和y的最大公因数lcm(x,y)：整数x和y的最小公倍数exp(x)：自然指数pow2(x)：2的指数log(x)：以e为底的对数，即自然对数或log2(x)：以2为底的对数log10(x)：以10为底的对数二、MATLAB常用的三角函数sin(x)：正弦函数cos(x)：余弦函数tan(x)：正切函数asin(x)：反正弦函数acos(x)：反馀弦函数atan(x)：反正切函数atan2(x,y)：四象限的反正切函数sinh(x)：超越正弦函数cosh(x)：超越馀弦函数tanh(x)：超越正切函数asinh(x)：反超越正弦函数acosh(x)：反超越馀弦函数atanh(x)：反超越正切函数三、适用於向量的常用函数有：min(x): 向量x的元素的最小值max(x): 向量x的元素的最大值mean(x): 向量x的元素的平均值median(x): 向量x的元素的中位数std(x): 向量x的元素的标准差diff(x): 向量x的相邻元素的差sort(x): 对向量x的元素进行排序（Sorting）length(x): 向量x的元素个数norm(x): 向量x的欧氏（Euclidean）长度sum(x): 向量x的元素总和prod(x): 向量x的元素总乘积cumsum(x): 向量x的累计元素总和cumprod(x): 向量x的累计元素总乘积dot(x, y): 向量x和y的内积cross(x, y): 向量x和y的外积四、MATLAB的永久常数i或j：基本虚数单位（即）eps：系统的浮点（Floating-point）精确度inf：无限大，例如1/0nan或NaN：非数值（Not a number），例如0/0 pi：圆周率p（= 3.1415926...）realmax：系统所能表示的最大数值realmin：系统所能表示的最小数值nargin: 函数的输入引数个数nargout: 函数的输出引数个数五、MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度六、plot绘图函数的叁数字元颜色字元图线型态y 黄色 . 点k 黑色o 圆w 白色x xb 蓝色+ +g 绿色* *r 红色- 实线c 亮青色: 点线m 锰紫色-. 点虚线-- 虚线七、注解xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线八、二维绘图函数bar 长条图errorbar 图形加上误差范围fplot 较精确的函数图形polar 极座标图hist 累计图rose 极座标累计图stairs 阶梯图stem 针状图fill 实心图feather 羽毛图compass 罗盘图quiver 向量场图1、特殊变量与常数ans 计算结果的变量名computer 确定运行的计算机eps 浮点相对精度Inf 无穷大I 虚数单位inputname 输入参数名NaN 非数nargin 输入参数个数nargout 输出参数的数目pi 圆周率nargoutchk 有效的输出参数数目realmax 最大正浮点数realmin 最小正浮点数varargin 实际输入的参量varargout 实际返回的参量操作符与特殊字符+ 加- 减* 矩阵乘法 .* 数组乘（对应元素相乘）^ 矩阵幂 .^ 数组幂（各个元素求幂）\ 左除或反斜杠/ 右除或斜面杠./ 数组除（对应元素除）kron Kronecker张量积: 冒号() 圆括[] 方括 . 小数点.. 父目录 ... 继续, 逗号（分割多条命令）; 分号（禁止结果显示）% 注释! 感叹号' 转置或引用= 赋值== 相等<> 不等于& 逻辑与| 逻辑或~ 逻辑非xor 逻辑异或2、基本数学函数abs 绝对值和复数模长acos,acodh 反余弦，反双曲余弦acot,acoth 反余切，反双曲余切acsc,acsch 反余割，反双曲余割angle 相角asec,asech 反正割，反双曲正割asin,asinh 反正弦，反双曲正弦atan,atanh 反正切，双曲正切tangent 正切atan2 四象限反正切ceil 向着无穷大舍入complex 建立一个复数conj 复数配对cos,cosh 余弦，双曲余弦csc,csch 余切，双曲余切cot,coth 余切，双曲余切exp 指数fix 朝0方向取整floor 朝负无穷取整gcd 最大公因数imag 复数值的虚部lcm 最小公倍数log 自然对数log2 以2为底的对数log10 常用对数mod 有符号的求余nchoosek 二项式系数和全部组合数real 复数的实部rem 相除后求余round 取整为最近的整数sec,sech 正割，双曲正割sign 符号数sin,sinh 正弦，双曲正弦tan,tanh 正切，双曲正切3、基本矩阵和矩阵操作blkding 从输入参量建立块对角矩阵eye 单位矩阵linespace 产生线性间隔的向量logspace 产生对数间隔的向量numel 元素个数ones 产生全为1的数组rand 均匀颁随机数和数组randn 正态分布随机数和数组zeros 建立一个全0矩阵colon) 等间隔向量cat 连接数组diag 对角矩阵和矩阵对角线fliplr 从左自右翻转矩阵flipud 从上到下翻转矩阵repmat 复制一个数组reshape 改造矩阵roy90 矩阵翻转90度tril 矩阵的下三角triu 矩阵的上三角dot 向量点集cross 向量叉集ismember 检测一个集合的元素intersect 向量的交集setxor 向量异或集setdiff 向是的差集union 向量的并集数值分析和傅立叶变换cumprod 累积cumsum 累加cumtrapz 累计梯形法计算数值微分factor 质因子inpolygon 删除多边形区域内的点max 最大值mean 数组的均值mediam 中值min 最小值perms 所有可能的转换polyarea 多边形区域primes 生成质数列表prod 数组元素的乘积rectint 矩形交集区域sort 按升序排列矩阵元素sortrows 按升序排列行std 标准偏差sum 求和trapz 梯形数值积分var 方差del2 离散拉普拉斯diff 差值和微分估计gradient 数值梯度cov 协方差矩阵corrcoef 相关系数conv2 二维卷积conv 卷积和多项式乘法filter IIR或FIR滤波器deconv 反卷积和多项式除法filter2 二维数字滤波器cplxpair 将复数值分类为共轭对fft 一维的快速傅立叶变换fft2 二维快速傅立叶变换fftshift 将FFT的DC分量移到频谱中心ifft 一维快速反傅立叶变换ifft2 二维傅立叶反变换ifftn 多维快速傅立叶变换ifftshift 反FFT偏移nextpow2 最靠近的2的幂次unwrap 校正相位角多项式与插值conv 卷积和多项式乘法roots 多项式的根poly 具有设定根的多项式polyder 多项式微分polyeig 多项式的特征根polyfit 多项式拟合polyint 解析多项式积分polyval 多项式求值polyvalm 矩阵变量多项式求值residue 部分分式展开interp1 一维插值interp2 二维插值interp3 三维插值interpft 使用FFT的一维插值interpn 多维插值meshgrid 为3维点生成x和y的网格ndgrid 生成多维函数和插值的数组pchip 分段3次Hermite插值多项式ppval 分段多项式的值spline 3次样条数据插值绘图函数bar 竖直条图barh 水平条图hist 直方图histc 直方图计数hold 保持当前图形loglog x,y对数坐标图pie 饼状图plot 绘二维图polar 极坐标图semilogy y轴对数坐标图semilogx x轴对数坐标subplot 绘制子图bar3 数值3D竖条图bar3h 水平3D条形图comet3 3D慧星图cylinder 圆柱体fill3 填充的3D多边形plot3 3维空间绘图quiver3 3D震动（速度）图slice 体积薄片图sphere 球stem3 绘制离散表面数据waterfall 绘制瀑布trisurf 三角表面clabel 增加轮廓标签到等高线图中datetick 数据格式标记grid 加网格线gtext 用鼠标将文本放在2D图中legend 图注plotyy 左右边都绘Y轴title 标题xlabel X轴标签ylabel Y轴标签zlabel Z轴标签contour 等高线图contourc 等高线计算contourf 填充的等高线图hidden 网格线消影meshc 连接网格/等高线mesh 具有参考轴的3D网格peaks 具有两个变量的采样函数surf 3D阴影表面图surface 建立表面低层对象surfc 海浪和等高线的结合surfl 具有光照的3D阴影表面trimesh 三角网格图Matlab函数大全信源函数randerr 产生比特误差样本randint 产生均匀分布的随机整数矩阵randsrc 根据给定的数字表产生随机矩阵wgn 产生高斯白噪声信号分析函数biterr 计算比特误差数和比特误差率eyediagram 绘制眼图scatterplot 绘制分布图symerr 计算符号误差数和符号误差率信源编码compand mu律/A律压缩/扩张dpcmdeco DPCM（差分脉冲编码调制）解码dpcmenco DPCM 编码dpcmopt 优化DPCM参数lloyds Lloyd法则优化量化器参数quantiz 给出量化后的级和输出值误差控制编码bchpoly 给出二进制BCH码的性能参数和产生多项式convenc 产生卷积码cyclgen 产生循环码的奇偶校验阵和生成矩阵cyclpoly 产生循环码的生成多项式decode 分组码解码器encode 分组码编码器gen2par 将奇偶校验阵和生成矩阵互相转换gfweight 计算线性分组码的最小距离hammgen 产生汉明码的奇偶校验阵和生成矩阵rsdecof 对Reed-Solomon编码的ASCII文件解码rsencof 用Reed-Solomon码对ASCII文件编码rspoly 给出Reed-Solomon码的生成多项式syndtable 产生伴随解码表vitdec 用Viterbi法则解卷积码（误差控制编码的低级函数）bchdeco BCH解码器bchenco BCH编码器rsdeco Reed-Solomon解码器rsdecode 用指数形式进行Reed-Solomon解码rsenco Reed-Solomon编码器rsencode 用指数形式进行Reed-Solomon编码调制与解调ademod 模拟通带解调器ademodce 模拟基带解调器amod 模拟通带调制器amodce 模拟基带调制器apkconst 绘制圆形的复合ASK-PSK星座图ddemod 数字通带解调器ddemodce 数字基带解调器demodmap 解调后的模拟信号星座图反映射到数字信号dmod 数字通带调制器dmodce 数字基带调制器modmap 把数字信号映射到模拟信号星座图（以供调制）qaskdeco 从方形的QASK星座图反映射到数字信号qaskenco 把数字信号映射到方形的QASK星座图专用滤波器hank2sys 把一个Hankel矩阵转换成一个线性系统模型hilbiir 设计一个希尔伯特变换IIR滤波器rcosflt 升余弦滤波器rcosine 设计一个升余弦滤波器（专用滤波器的低级函数）rcosfir 设计一个升余弦FIR滤波器rcosiir 设计一个升余弦IIR滤波器信道函数awgn 添加高斯白噪声伽罗域计算gfadd 伽罗域上的多项式加法gfconv 伽罗域上的多项式乘法gfcosets 生成伽罗域的分圆陪集gfdeconv 伽罗域上的多项式除法gfdiv 伽罗域上的元素除法gffilter 在质伽罗域上用多项式过滤数据gflineq 在至伽罗域上求Ax=b的一个特解gfminpol 求伽罗域上元素的最小多项式gfmul 伽罗域上的元素乘法gfplus GF（2^m）上的元素加法gfpretty 以通常方式显示多项式gfprimck 检测多项式是否是基本多项式gfprimdf 给出伽罗域的MATLAB默认的基本多项式gfprimfd 给出伽罗域的基本多项式gfrank 伽罗域上矩阵求秩gfrepcov GF（2）上多项式的表达方式转换gfroots 质伽罗域上的多项式求根gfsub 伽罗域上的多项式减法gftrunc 使多项式的表达最简化gftuple 简化或转换伽罗域上元素的形式工具函数bi2de 把二进制向量转换成十进制数de2bi 把十进制数转换成二进制向量erf 误差函数erfc 余误差函数istrellis 检测输入是否MATLAB的trellis结构（structure）marcumq 通用Marcum Q 函数oct2dec 八进制数转十进制数poly2trellis 把卷积码多项式转换成MATLAB的trellis描述vec2mat 把向量转换成矩阵——————————————————————————————————————————————————A aabs 绝对值、模、字符的ASCII码值acos 反余弦acosh 反双曲余弦acot 反余切acoth 反双曲余切acsc 反余割acsch 反双曲余割align 启动图形对象几何位置排列工具all 所有元素非零为真angle 相角ans 表达式计算结果的缺省变量名any 所有元素非全零为真area 面域图argnames 函数M文件宗量名asec 反正割asech 反双曲正割asin 反正弦asinh 反双曲正弦assignin 向变量赋值atan 反正切atan2四象限反正切atanh 反双曲正切autumn 红黄调秋色图阵axes 创建轴对象的低层指令axis 控制轴刻度和风格的高层指令B bbar 二维直方图bar3 三维直方图bar3h 三维水平直方图barh 二维水平直方图base2dec X进制转换为十进制bin2dec 二进制转换为十进制blanks 创建空格串bone 蓝色调黑白色图阵box 框状坐标轴break while 或for 环中断指令brighten 亮度控制C ccapture （3版以前）捕获当前图形cart2pol 直角坐标变为极或柱坐标cart2sph 直角坐标变为球坐标cat 串接成高维数组caxis 色标尺刻度cd 指定当前目录cdedit 启动用户菜单、控件回调函数设计工具cdf2rdf 复数特征值对角阵转为实数块对角阵ceil 向正无穷取整cell 创建元胞数组cell2struct 元胞数组转换为构架数组celldisp 显示元胞数组内容cellplot 元胞数组内部结构图示char 把数值、符号、内联类转换为字符对象chi2cdf 分布累计概率函数chi2inv 分布逆累计概率函数chi2pdf 分布概率密度函数chi2rnd 分布随机数发生器chol Cholesky分解clabel 等位线标识cla 清除当前轴class 获知对象类别或创建对象clc 清除指令窗clear 清除内存变量和函数clf 清除图对象clock 时钟colorcube 三浓淡多彩交叉色图矩阵colordef 设置色彩缺省值colormap 色图colspace 列空间的基close 关闭指定窗口colperm 列排序置换向量comet 彗星状轨迹图comet3 三维彗星轨迹图compass 射线图compose 求复合函数cond （逆）条件数condeig 计算特征值、特征向量同时给出条件数condest 范-1条件数估计conj 复数共轭contour 等位线contourf 填色等位线contour3 三维等位线contourslice 四维切片等位线图conv 多项式乘、卷积cool 青紫调冷色图copper 古铜调色图cos 余弦cosh 双曲余弦cot 余切coth 双曲余切cplxpair 复数共轭成对排列csc 余割csch 双曲余割cumsum 元素累计和cumtrapz 累计梯形积分cylinder 创建圆柱D ddblquad 二重数值积分deal 分配宗量deblank 删去串尾部的空格符dec2base 十进制转换为X进制dec2bin十进制转换为二进制dec2hex 十进制转换为十六进制deconv 多项式除、解卷delaunay Delaunay 三角剖分del2 离散Laplacian差分demo Matlab演示det 行列式diag 矩阵对角元素提取、创建对角阵diary Matlab指令窗文本内容记录diff 数值差分、符号微分digits 符号计算中设置符号数值的精度dir 目录列表disp 显示数组display 显示对象内容的重载函数dlinmod 离散系统的线性化模型dmperm 矩阵Dulmage-Mendelsohn 分解dos 执行DOS 指令并返回结果double 把其他类型对象转换为双精度数值drawnow 更新事件队列强迫Matlab刷新屏幕dsolve 符号计算解微分方程E eecho M文件被执行指令的显示edit 启动M文件编辑器eig 求特征值和特征向量eigs 求指定的几个特征值end 控制流FOR等结构体的结尾元素下标eps 浮点相对精度error 显示出错信息并中断执行errortrap 错误发生后程序是否继续执行的控制erf 误差函数erfc 误差补函数erfcx 刻度误差补函数erfinv 逆误差函数errorbar 带误差限的曲线图etreeplot 画消去树eval 串演算指令evalin 跨空间串演算指令exist 检查变量或函数是否已定义exit 退出Matlab环境exp 指数函数expand 符号计算中的展开操作expint 指数积分函数expm 常用矩阵指数函数expm1 Pade法求矩阵指数expm2 Taylor法求矩阵指数expm3 特征值分解法求矩阵指数eye 单位阵ezcontour 画等位线的简捷指令ezcontourf 画填色等位线的简捷指令ezgraph3 画表面图的通用简捷指令ezmesh 画网线图的简捷指令ezmeshc 画带等位线的网线图的简捷指令ezplot 画二维曲线的简捷指令ezplot3 画三维曲线的简捷指令ezpolar 画极坐标图的简捷指令ezsurf 画表面图的简捷指令ezsurfc 画带等位线的表面图的简捷指令F ffactor 符号计算的因式分解feather 羽毛图feedback 反馈连接feval 执行由串指定的函数fft 离散Fourier变换fft2 二维离散Fourier变换fftn 高维离散Fourier变换fftshift 直流分量对中的谱fieldnames 构架域名figure 创建图形窗fill3 三维多边形填色图find 寻找非零元素下标findobj 寻找具有指定属性的对象图柄findstr 寻找短串的起始字符下标findsym 机器确定内存中的符号变量finverse 符号计算中求反函数fix 向零取整flag 红白蓝黑交错色图阵fliplr 矩阵的左右翻转flipud 矩阵的上下翻转flipdim 矩阵沿指定维翻转floor 向负无穷取整flops 浮点运算次数flow Matlab提供的演示数据fmin 求单变量非线性函数极小值点（旧版）fminbnd 求单变量非线性函数极小值点fmins 单纯形法求多变量函数极小值点（旧版）。

(2021年整理)MatLab常用函数大全

（完整）MatLab常用函数大全编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）MatLab常用函数大全）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）MatLab常用函数大全的全部内容。

1、求组合数求kC，则输入：nnchoosek（n，k）例：nchoosek(4，2） = 6.2、求阶乘求n！。

则输入：Factorial（n).例：factorial(5） = 120.3、求全排列perms（x).例：求x = ［1，2,3］; Perms(x),输出结果为：ans =3 2 13 1 22 3 12 1 31 2 31 3 24、求指数求a^b:Power（a，b) ；例:求2^3 ；Ans = pow(2，3) ；5、求行列式求矩阵A的行列式：det（A）;例：A=［1 2;3 4］；则det(A） = —2 ;6、求矩阵的转置求矩阵A的转置矩阵：A’转置符号为单引号.7、求向量的指数求向量p=[1 2 3 4]’的三次方：p.^3例：p=[1 2 3 4］'A=[p,p.^2,p。

^3，p。

^4]结果为：注意:在p与符号”^"之间的"。

”不可少.8、求自然对数求ln(x）：Log(x)例:log(2) = 0.69319、求矩阵的逆矩阵求矩阵A的逆矩阵:inv(A)例：a= ［1 2；3 4];则10、多项式的乘法运算函数conv（p1,p2）用于求多项式p1和p2的乘积。

这里，p1、p2是两个多项式系数向量。

例2—2 求多项式43x x23-+的乘积.810+-和2x x命令如下：p1=[1,8,0，0，-10］；p2=［2，—1，3]；c=conv（p1,p2）11、多项式除法函数［q，r］=deconv（p1，p2）用于多项式p1和p2作除法运算,其中q返回多项式p1除以p2的商式,r返回p1除以p2的余式.这里，q和r仍是多项式系数向量。

MATLAB函数一览表

小整理：MATLAB常用的基本数学函数abs(x)：纯量的绝对值或向量的长度angle(z)：复数z的相角(Phase angle)sqrt(x)：开平方real(z)：复数z的实部imag(z)：复数z的虚部conj(z)：复数z的共轭复数round(x)：四舍五入至最近整数fix(x)：无论正负，舍去小数至最近整数floor(x)：地板函数，即舍去正小数至最近整数ceil(x)：天花板函数，即加入正小数至最近整数rat(x)：将实数x化为分数表示rats(x)：将实数x化为多项分数展开sign(x)：符号函数(Signum function)。

当x<0时，sign(x)=-1；当x=0时，sign(x)=0;当x>0时，sign(x)=1。

rem(x,y)：求x除以y的余数gcd(x,y)：整数x和y的最大公因数lcm(x,y)：整数x和y的最小公倍数exp(x)：自然指数pow2(x)：2的指数log(x)：以e为底的对数，即自然对数或log2(x)：以2为底的对数log10(x)：以10为底的对数=============================================== 小整理：MATLAB常用的三角函数sin(x)：正弦函数cos(x)：馀弦函数tan(x)：正切函数asin(x)：反正弦函数acos(x)：反馀弦函数atan(x)：反正切函数atan2(x,y)：四象限的反正切函数sinh(x)：超越正弦函数cosh(x)：超越馀弦函数tanh(x)：超越正切函数asinh(x)：反超越正弦函数acosh(x)：反超越馀弦函数atanh(x)：反超越正切函数=============================================== 算术操作符：+、-：加，减；可以通用。

*，^,\ , / ：分别为矩阵乘，乘方，左除，右除；.*, .^ , .\ , ./ ：分别为数组乘，乘方，左除，右除；此时向量的运算不会满足矩阵的运算法则。

用matlab绘制各种数字信号中的函数_还有分段函数与翻褶_平移

《数字信号处理》（一）实验目的使用stem绘图函数分别画出离散时间信号在指定范围内的图形。

画图时使用xlabel,ylabel,title,legend等函数进行注释。

复习MATLAB的基本应用，如：函数的定义、画图……并巩固理论知识中的多种离散时间信号及其图形，以及延迟与翻褶的函数变换等。

（二）程序的运行与截图1)用stem绘制单位阶跃序列u（n）clear all;close all;clc;%清除所有变量n=0:50;%取值范围y=(n>=0);%n>=0,y=1;n<0,y=0stem(n,y);%显示出当0<=n<=50 时，函数u(n)的取值范围xlabel('n');%对横轴进行注释ylabel('y=u(n)');%对纵轴进行注释title('y=u(n)的图形');%对图像的标题进行注释legend('y=u(n)',2);%对图中曲线进行注释，标注在第二象限2)用stem绘制单位抽样（冲激）序列δ（n）clear all;close all;clc; %清除所有变量n=0:50; %取值范围y=(n==0);%n=0,y=1;n!=0,y=1stem(n,y);%显示出当0<=n<=50 时，函数δ(n)的取值范围 xlabel('n');%对横轴进行注释ylabel('y=δ(n)');%对纵轴进行注释title('y=δ(n)的图形');%对图像的标题进行注释legend('y=δ(n)',2);%对图中曲线进行注释，标注在第二象限3）用stem绘制矩形序列Rn（n）clear all;close all;clc; %清除所有变量n=0:50; %取值范围R10=((n>=0)&(n-9)<=0);%0<=n<=10,y=1;n>10,y=0stem(n,R10);%显示出当0<=n<=50 时，函数Rn（n）的取值范围 xlabel('n');%对横轴进行注释ylabel(' y=R10（n）');%对纵轴进行注释title('y=R10（n）的图形');%对图像的标题进行注释legend('y=R10（n）',2);%对图中曲线进行注释，标注在第二象限4）用stem绘制nu(n)序列clear all;close all;clc; %清除所有变量n=0:50; %取值范围y=n;%函数关系stem(n,y);%显示出当0<=n<=50 时，函数nu(n)的取值xlabel('n');%对横轴进行注释ylabel('y=nu(n)');%对纵轴进行注释title('y=nu(n)的图形');%对图像的标题进行注释legend('y=nu(n)',2);%对图中曲线进行注释，标注在第二象限5)用stem绘制1.1^n*u（n）序列clear all;close all;clc; %清除所有变量n=0:50; %取值范围y=1.1.^n;%函数关系stem(n,y);%显示出当0<=n<=50 时，函数 1.1^n*u（n）的取值范围 xlabel('n');%对横轴进行注释ylabel('y=1.1.^n u(n)');%对纵轴进行注释title('y=1.1.^nu(n)的图形');%对图像的标题进行注释legend(‘ｙ=1.1.^nu(n)’,2);%对图中曲线进行注释，标注在第二象限6）用stem绘制sin(0.1*n)序列clear all;close all;clc;%清除所有变量n=0:100;%取值范围y=sin(0.1*n);%函数关系stem(n,y); %显示出当0<=n<=100 时，函数sin(0.1*n)的取值范围 xlabel('n');%对横轴进行注释ylabel('y=sin(0.1*n)');%对纵轴进行注释title('y=sin(0.1*n)的图形');%对图像的标题进行注释legend('y=sin(0.1*n)',2);%对图中曲线进行注释，标注在第二象限7）用stem绘制sin(0.1*pi*n)序列clear all;close all;clc;%清除所有变量n=0:100;%取值范围y=sin(0.1*pi*n);%函数关系stem(n,y);%显示出当0<=n<=100 时，函数sin(0.1*pi*n)的取值范围xlabel('n');%对横轴进行注释ylabel('y=sin(0.1*pi*n)');%对纵轴进行注释title('y=sin(0.1*pi*n)的图形');%对图像的标题进行注释legend('y=sin(0.1*pi*n)',2);%对图中曲线进行注释，标注在第二象限由此题结果得到的结论：（1）如实验6和实验7可以看出：当采样点间隔相同（如图都为1时），两者的周期不同；（2）当函数的角频率由0.1变为0.1*π时，包络的形状压缩为原来的1/π，反之则拉伸为原来的π倍；（3）y=sin(0.1*n)的周期并不是包络的周期；而y=sin(0.1*π*n)则是周期函数，周期为20。

matlab 分段函数拟合

matlab 分段函数拟合引言：函数拟合是数学建模和数据分析中的重要任务之一。

在某些情况下，我们无法找到一个简单的函数来拟合数据。

然而，我们可以通过将函数分为不同的段落，分段拟合来逼近原始数据。

MATLAB是一个功能强大的数值计算和数据分析软件，提供了许多工具和函数来进行分段函数拟合。

本文将介绍如何使用MATLAB进行分段函数拟合。

第一节：分段函数拟合的基本原理分段函数拟合是将原始数据分割成不同的部分，然后分别拟合每个部分。

每个部分可以使用不同的函数类型进行拟合，例如多项式、指数函数等。

拟合后的分段函数可以在每个分段内提供较好的拟合效果，并且保持函数之间的连续性。

第二节：数据准备和导入首先，我们需要准备并导入需要拟合的数据。

可以从文本文件、Excel文件或其他常见的数据格式导入数据。

在MATLAB中，可以使用`importdata`函数来导入数据。

导入的数据通常保存在一个矩阵或向量中。

第三节：分段函数的拟合方法在MATLAB中，有多种方法可以进行分段函数的拟合。

常用的方法包括：1. 二次分段函数拟合（Piecewise Quadratic Interpolation）：该方法将原始数据分为若干段，并在每个分段内采用二次多项式进行拟合。

2. 三次分段函数拟合（Piecewise Cubic Interpolation）：该方法在每个分段内使用三次多项式进行拟合。

它可以提供更高阶的拟合效果，并且具有更高的平滑性。

3. 样条函数拟合（Spline Interpolation）：样条函数拟合使用分段定义的光滑函数来逼近原始数据。

拟合的结果具有高度的光滑性和连续性。

第四节：使用二次分段函数拟合方法1. 首先，将原始数据分为若干段，每段包含一组数据点。

2. 在每个分段内，使用二次多项式函数进行拟合。

可以使用`polyfit`函数进行多项式拟合，并获得拟合的系数。

3. 绘制拟合后的分段函数曲线，以及原始数据点，以便比较和评估拟合效果。

(完整版)MATLAB常用函数大全

一、 MATLAB 常用的根本数学函数abs(x) ：纯量的绝对值或向量的长度angle(z) ：复数 z 的相角 (Phase angle)sqrt(x) ：开平方real(z) ：复数 z 的实部imag(z) ：复数 z 的虚部conj(z) ：复数 z 的共轭复数round(x) ：四舍五入至近来整数fix(x) ：无论正负，舍去小数至近来整数floor(x) ：地板函数，即舍去正小数至近来整数ceil(x) ：天花板函数，即参加正小数至近来整数rat(x) ：将实数x 化为分数表示rats(x) ：将实数x 化为多项分数张开sign(x) ：符号函数(Signum function)。

当 x<0 时， sign(x)=-1 ；当 x=0 时， sign(x)=0;当 x>0 时， sign(x)=1 。

rem(x,y) ：求 x 除以 y 的馀数gcd(x,y) ：整数 x 和 y 的最大公因数lcm(x,y) ：整数 x 和 y 的最小公倍数exp(x) ：自然指数pow2(x) ： 2 的指数log(x) ：以 e 为底的对数，即自然对数或log2(x) ：以 2 为底的对数log10(x) ：以 10 为底的对数二、 MATLAB 常用的三角函数sin(x) ：正弦函数cos(x) ：余弦函数tan(x) ：正切函数asin(x) ：反正弦函数acos(x) ：反馀弦函数atan(x) ：反正切函数atan2(x,y) ：四象限的反正切函数sinh(x) ：超越正弦函数cosh(x) ：超越馀弦函数tanh(x) ：超越正切函数asinh(x) ：反超越正弦函数acosh(x) ：反超越馀弦函数atanh(x) ：反超越正切函数三、适用於向量的常用函数有：min(x): 向量 x 的元素的最小值max(x): 向量 x 的元素的最大值mean(x): 向量 x 的元素的平均值median(x): 向量 x 的元素的中位数std(x): 向量 x 的元素的标准差diff(x): 向量 x 的相邻元素的差sort(x): 对向量 x 的元素进行排序〔Sorting 〕length(x): 向量 x 的元素个数norm(x): 向量 x 的欧氏〔 Euclidean 〕长度sum(x): 向量 x 的元素总和prod(x): 向量 x 的元素总乘积cumsum(x): 向量 x 的累计元素总和cumprod(x): 向量 x 的累计元素总乘积dot(x, y):向量x和y的内积cross(x, y):向量x和y的外积四、 MATLAB 的永久常数i 或 j ：根本虚数单位〔即〕eps ：系统的浮点〔Floating-point〕精确度inf ：无量大，比方1/0nan 或 NaN：非数值〔 Not a number〕，比方0/0 pi：圆周率p 〔= 3.1415926...〕realmax ：系统所能表示的最大数值realmin ：系统所能表示的最小数值nargin:函数的输入引数个数nargout:函数的输出引数个数五、 MATLAB 根本画图函数plot: x轴和y轴均为线性刻度〔Linear scale 〕loglog: x轴和y轴均为对数刻度〔Logarithmic scale 〕semilogx: x轴为对数刻度，y 轴为线性刻度semilogy: x轴为线性刻度，y 轴为对数刻度六、 plot 画图函数的叁数字元颜色字元图线型态y 黄色 .点k 黑色o 圆w 白色x xb 蓝色+ +g 绿色* *r 红色- 实线c 亮青色: 点线m 锰紫色-. 点虚线-- 虚线七、解说xlabel('Input Value'); % x轴解说ylabel('Function Value'); % y轴解说title('Two Trigonometric Functions'); %图形标题legend('y = sin(x)','y = cos(x)'); %图形解说grid on; %显示格线八、二维画图函数bar 长条图errorbar图形加上误差范围fplot较精确的函数图形polar极座标图hist累计图rose 极座标累计图stairs阶梯图stem针状图fill 实心图feather羽毛图compass罗盘图quiver向量场图1、特别变量与常数ans 计算结果的变量名computer确定运行的计算机eps 浮点相对精度Inf无量大I虚数单位inputname输入参数名NaN 非数nargin输入参数个数nargout输出参数的数目pi 圆周率nargoutchk有效的输出参数数目realmax最大正浮点数realmin最小正浮点数varargin实质输入的参量varargout实质返回的参量操作符与特别字符+加 - 减*矩阵乘法 .* 数组乘〔对应元素相乘〕^矩阵幂 .^ 数组幂〔各个元素求幂〕\ 左除或反斜杠 / 右除或斜面杠./数组除〔对应元素除〕kron Kronecker张量积:冒号 () 圆括[]方括.小数点.. 父目录 ...连续,逗号〔切割多条命令〕; 分号〔禁止结果显示〕%说明 ! 感想号'转置或引用 = 赋值==相等 <> 不等于&逻辑与 | 逻辑或~逻辑非 xor 逻辑异或2、根本数学函数abs 绝对值和复数模长acos,acodh反余弦，反双曲余弦acot,acoth反余切，反双曲余切acsc,acsch反余割，反双曲余割angle相角asec,asech反正割，反双曲正割asin,asinh反正弦，反双曲正弦atan,atanh反正切，双曲正切tangent正切atan2四象限反正切ceil 向着无量大舍入complex建立一个复数conj复数配对cos,cosh余弦，双曲余弦csc,csch余切，双曲余切cot,coth余切，双曲余切exp 指数fix 朝 0 方向取整floor朝负无量取整gcd 最大公因数imag复数值的虚部lcm最小公倍数log 自然对数log2以2为底的对数log10常用对数mod有符号的求余nchoosek二项式系数和全部组合数real 复数的实部rem相除后求余round取整为近来的整数sec,sech正割，双曲正割sign符号数sin,sinh正弦，双曲正弦tan,tanh正切，双曲正切3、根本矩阵和矩阵操作blkding从输入参量建立块对角矩阵eye 单位矩阵linespace产生线性间隔的向量logspace产生对数间隔的向量numel元素个数ones 产生全为 1 的数组rand平均颁随机数和数组randn正态分布随机数和数组zeros 建立一个全0 矩阵colon)等间隔向量cat 连接数组diag对角矩阵和矩阵对角线fliplr从左自右翻转矩阵flipud从上到下翻转矩阵repmat复制一个数组reshape改造矩阵roy90矩阵翻转90 度tril矩阵的下三角triu矩阵的上三角dot向量点集cross 向量叉集ismember检测一个会集的元素intersect向量的交集setxor向量异或集setdiff向是的差集union向量的并集数值解析和傅立叶变换cumprod累积cumsum累加cumtrapz累计梯形法计算数值微分factor质因子inpolygon删除多边形地域内的点max最大值mean数组的均值mediam中值min最小值perms全部可能的变换polyarea多边形地域primes生成质数列表prod数组元素的乘积rectint矩形交集地域sort按升序排列矩阵元素sortrows按升序排列行std 标准误差sum求和trapz梯形数值积分var 方差del2失散拉普拉斯diff差值和微分估计gradient数值梯度cov 协方差矩阵corrcoef相关系数conv2二维卷积conv 卷积和多项式乘法filter IIR或FIR滤波器deconv反卷积和多项式除法filter2二维数字滤波器cplxpair将复数值分类为共轭对fft一维的快速傅立叶变换fft2二维快速傅立叶变换fftshift 将 FFT 的 DC 重量移到频谱中心ifft一维快速反傅立叶变换ifft2二维傅立叶反变换ifftn多维快速傅立叶变换ifftshift 反 FFT 偏移nextpow2 最凑近的 2 的幂次unwrap校正相位角多项式与插值conv 卷积和多项式乘法roots多项式的根poly拥有设定根的多项式polyder多项式微分polyeig多项式的特色根polyfit多项式拟合polyint解析多项式积分polyval多项式求值polyvalm residue interp1 interp2 interp3 interpft矩阵变量多项式求值局部分式张开二维插值三维插值使用 FFT 的一维插值interpn多维插值meshgrid 为 3 维点生成x 和 y 的网格ndgrid生成多维函数和插值的数组pchip分段3次Hermite插值多项式ppval分段多项式的值spline 3 次样条数据插值画图函数bar 竖直条图barh水平条图hist直方图histc 直方图计数hold保持当前图形loglog x,y对数坐标图pie 饼状图plot绘二维图polar极坐标图semilogy y轴对数坐标图semilogx x轴对数坐标subplot绘制子图bar3数值3D竖条图bar3h水平3D条形图comet3 3D慧星图cylinder圆柱体fill3填充的3D多边形plot3 3 维空间画图quiver3 3D震动〔速度〕图slice 体积薄片图sphere球stem3绘制失散表面数据waterfall绘制瀑布trisurf三角表面clabel增加轮廓标签到等高线图中datetick数据格式标记grid加网格线gtext用鼠标将文本放在2D 图中legend图注plotyy左右边都绘Y 轴title标题xlabel X 轴标签ylabel Y 轴标签zlabel Z 轴标签contour等高线图contourc等高线计算contourf填充的等高线图hidden网格线消影meshc连接网格/等高线mesh拥有参照轴的3D 网格peaks拥有两个变量的采样函数surf 3D 阴影表面图surface建立表面低层对象surfc海浪和等高线的结合surfl拥有光照的3D 阴影表面trimesh三角网格图Matlab 函数大全信源函数randerr产生比特误差样本randint产生平均分布的随机整数矩阵randsrc依照给定的数字表产生随机矩阵wgn产生高斯白噪声信号解析函数biterr计算比特误差数和比特误差率eyediagram绘制眼图scatterplot绘制分布图symerr计算符号误差数和符号误差率信源编码compand mu律/A律压缩/扩大dpcmdeco DPCM〔差分脉冲编码调制〕解码dpcmenco DPCM编码dpcmopt 优化 DPCM 参数lloyds Lloyd法那么优化量化器参数quantiz给出量化后的级和输出值误差控制编码bchpoly 给出二进制BCH 码的性能参数和产生多项式convenc产生卷积码cyclgen产生循环码的奇偶校验阵和生成矩阵cyclpoly产生循环码的生成多项式decode分组码解码器encode分组码编码器gen2par将奇偶校验阵和生成矩阵互相变换gfweight计算线性分组码的最小距离hammgen 产生汉明码的奇偶校验阵和生成矩阵rsdecof对 Reed-Solomon编码的 ASCII 文件解码rsencof用 Reed-Solomon码对 ASCII 文件编码rspoly给出Reed-Solomon码的生成多项式syndtable产生陪同解码表vitdec用Viterbi法那么解卷积码〔误差控制编码的初级函数〕bchdeco BCH解码器bchenco BCH编码器rsdeco Reed-Solomon解码器rsdecode用指数形式进行Reed-Solomon解码rsenco Reed-Solomon编码器rsencode用指数形式进行Reed-Solomon编码调制与解调ademod模拟通带解调器ademodce模拟基带解调器amod模拟通带调制器amodce模拟基带调制器apkconst绘制圆形的复合ASK-PSK星座图ddemod数字通带解调器ddemodce数字基带解调器demodmap解调后的模拟信号星座图反响射到数字信号dmod数字通带调制器dmodce数字基带调制器modmap 把数字信号照射到模拟信号星座图〔以供调制〕qaskdeco 从方形的 QASK 星座图反响射到数字信号qaskenco 把数字信号照射到方形的 QASK 星座图专用滤波器hank2sys 把一个 Hankel 矩阵变换成一个线性系统模型hilbiir设计一个希尔伯特变换IIR 滤波器rcosflt升余弦滤波器rcosine设计一个升余弦滤波器〔专用滤波器的初级函数〕rcosfir设计一个升余弦FIR 滤波器rcosiir设计一个升余弦IIR 滤波器信道函数awgn增加高斯白噪声伽罗域计算gfadd伽罗域上的多项式加法gfconv伽罗域上的多项式乘法gfcosets生成伽罗域的分圆陪集gfdeconv伽罗域上的多项式除法gfdiv伽罗域上的元素除法gffilter在质伽罗域上用多项式过滤数据gflineq在至伽罗域上求 Ax=b 的一个特解gfminpol求伽罗域上元素的最小多项式gfmul伽罗域上的元素乘法gfplus GF 〔2^m 〕上的元素加法gfpretty以平时方式显示多项式gfprimck检测多项式是否是根本多项式gfprimdf给出伽罗域的 MATLAB 默认的根本多项式gfprimfd给出伽罗域的根本多项式gfrank伽罗域上矩阵求秩gfrepcov GF 〔 2〕上多项式的表达方式变换gfroots质伽罗域上的多项式求根gfsub伽罗域上的多项式减法gftrunc使多项式的表达最简化gftuple简化或变换伽罗域上元素的形式工具函数bi2de把二进制向量变换成十进制数de2bi把十进制数变换成二进制向量erf 误差函数erfc余误差函数istrellis检测输入可否MATLAB 的 trellis 构造〔 structure 〕marcumq 通用 Marcum Q函数oct2dec八进制数转十进制数poly2trellis 把卷积码多项式变换成 MATLAB 的 trellis 描述vec2mat 把向量变换成矩阵——————————————————————————————————————————————————A aabs绝对值、模、字符的ASCII 码值acos反余弦acosh反双曲余弦acot反余切acoth反双曲余切acsc反余割acsch反双曲余割align启动图形对象几何地址排列工具all 全部元素非零为真angle相角ans表达式计算结果的缺省变量名any全部元素非全零为真area面域图argnames 函数 M 文件宗量名asec反正割asech反双曲正割asin反正弦asinh反双曲正弦assignin向变量赋值atan反正切atan2四象限反正切atanh反双曲正切autumn红黄调秋景图阵axes创立轴对象的低层指令axis控制轴刻度细风格的高层指令B bbar 二维直方图bar3三维直方图bar3h三维水平直方图barh二维水平直方图base2dec X进制变换为十进制bin2dec二进制变换为十进制blanks创立空格串bone蓝色彩黑白色图阵box框状坐标轴break while或for环中断指令brighten亮度控制C ccapture〔3版以前〕捕获当前图形cart2pol直角坐标变为极或柱坐标cart2sph直角坐标变为球坐标cat 串接成高维数组caxis色标尺刻度cd 指定当前目录cdedit启动用户菜单、控件回调函数设计工具cdf2rdf复数特色值对角阵转为实数块对角阵ceil向正无量取整cell创立元胞数组cell2struct元胞数组变换为构架数组celldisp显示元胞数组内容cellplot元胞数组内部构造图示char把数值、符号、内联类变换为字符对象chi2cdf分布累计概率函数chi2inv分布逆累计概率函数chi2pdf分布概率密度函数chi2rnd分布随机数发生器chol Cholesky分解clabel等位线表记cla 去除当前轴class获知对象种类或创立对象clc 去除指令窗clear去除内存变量和函数clf 去除图对象clock时钟colorcube三浓淡多彩交叉色图矩阵colordef设置色彩缺省值colormap色图colspace列空间的基close关闭指定窗口colperm列排序置换向量comet彗星状轨迹图comet3三维彗星轨迹图compass射线图compose求复合函数cond〔逆〕条件数condeig计算特色值、特色向量同时给出条件数condest 范 -1 条件数估计conj复数共轭contour等位线contourf填色等位线contour3三维等位线contourslice四维切片等位线图conv多项式乘、卷积cool青紫调冷色图copper古铜调色图cos余弦cosh双曲余弦cot 余切coth双曲余切cplxpair复数共轭成对排列csc余割csch双曲余割cumsum元素累计和cumtrapz累计梯形积分cylinder创立圆柱D ddblquad二重数值积分deal分配宗量deblank删去串尾部的空格符dec2base 十进制变换为 X 进制dec2bin十进制变换为二进制dec2hex十进制变换为十六进制deconv多项式除、解卷delaunay Delaunay三角剖分del2失散Laplacian差分demo Matlab演示det行列式diag矩阵对角元素提取、创立对角阵diary Matlab指令窗文本内容记录diff 数值差分、符号微分digits符号计算中设置符号数值的精度dir 目录列表disp显示数组display显示对象内容的重载函数dlinmod失散系统的线性化模型dmperm矩阵Dulmage-Mendelsohn分解dos执行DOS指令并返回结果double把其他种类对象变换为双精度数值drawnow更新事件行列强迫Matlab刷新屏幕dsolve符号计算解微分方程E eecho M 文件被执行指令的显示edit启动M文件编写器eig 求特色值和特色向量eigs求指定的几个特色值end控制流FOR等构造体的结尾元素下标eps浮点相对精度error显示出错信息并中断执行errortrap错误发生后程序可否连续执行的控制erf 误差函数erfc误差补函数erfcx刻度误差补函数erfinv逆误差函数errorbar带误差限的曲线图etreeplot画消去树eval串演算指令evalin跨空间串演算指令exist检查变量或函数可否已定义exit退出Matlab环境exp指数函数expand符号计算中的张开操作expint指数积分函数expm常用矩阵指数函数expm1 Pade法求矩阵指数expm2 Taylor法求矩阵指数expm3特色值分解法求矩阵指数eye单位阵ezcontour画等位线的简捷指令ezcontourf画填色等位线的简捷指令ezgraph3画表面图的通用简捷指令ezmesh画网线图的简捷指令ezmeshc画带等位线的网线图的简捷指令ezplot画二维曲线的简捷指令ezplot3画三维曲线的简捷指令ezpolar画极坐标图的简捷指令ezsurf画表面图的简捷指令ezsurfc画带等位线的表面图的简捷指令F ffactor符号计算的因式分解feather羽毛图feedback反响连接feval执行由串指定的函数fft 失散 Fourier 变换fft2 二维失散Fourier 变换fftn 高维失散Fourier 变换fftshift直流重量对中的谱fieldnames构架域名figure创立图形窗fill3三维多边形填色图find搜寻非零元素下标findobj搜寻拥有指定属性的对象图柄findstr搜寻短串的初步字符下标findsym机器确定内存中的符号变量finverse符号计算中求反函数fix 向零取整flag红白蓝黑交叉色图阵fliplr矩阵的左右翻转flipud矩阵的上下翻转flipdim矩阵沿指定维翻转floor向负无量取整flops浮点运算次数flow Matlab供应的演示数据fmin求单变量非线性函数极小值点〔旧版〕fminbnd求单变量非线性函数极小值点fmins单纯形法求多变量函数极小值点〔旧版〕fminunc拟牛顿法求多变量函数极小值点fminsearch单纯形法求多变量函数极小值点fnder对样条函数求导fnint利用样条函数求积分fnval计算样条函数区间内任意一点的值fnplt绘制样条函数图形fopen翻开外面文件for 构成 for 环用format设置输出格式fourier Fourier变换fplot返函画图指令fprintf设置显示格式fread从文件读二进制数据fsolve求多元函数的零点full 把稀罕矩阵变换为非稀罕阵funm计算一般矩阵函数funtool函数计算器图形用户界面fzero求单变量非线性函数的零点G ggamma函数gammainc不完满函数gammaln函数的对数gca获得当前轴句柄gcbo获得正执行"回调"的对象句柄gcf 获得当前图对象句柄gco获得当前对象句柄geomean几何平均值get 获知对象属性getfield获知构架数组的域getframe获得电影的帧画面ginput从图形窗获得数据global定义全局变量gplot依图论法那么画图gradient近似梯度gray黑白灰度grid画分格线griddata规那么化数据和曲面拟合gtext由鼠标放置说明文字guide启动图形用户界面交互设计工具H hharmmean调停平均值help在线帮助helpwin交互式在线帮助helpdesk翻开超文本形式用户指南hex2dec十六进制变换为十进制hex2num十六进制变换为浮点数hidden透视和消隐开关hilb Hilbert矩阵hist频数计算或频数直方图histc端点定位频数直方图histfit带正态拟合的频数直方图hold当前图上重画的切换开关horner分解成嵌套形式hot 黑红黄白色图hsv饱和色图I iif-else-elseif条件分支构造ifft失散 Fourier 反变换ifft2二维失散 Fourier反变换ifftn高维失散 Fourier反变换ifftshift直流重量对中的谱的反操作ifourier Fourier 反变换i, j缺省的 "虚单元 "变量ilaplace Laplace 反变换imag复数虚部image显示图象imagesc显示亮度图象imfinfo获得图形文件信息imread从文件读取图象imwrite把imwrite把图象写成文件ind2sub单下标转变为多下标inf 无量大info MathWorks公司网点地址inline构造内联函数对象inmem列出内存中的函数名input提示用户输入inputname输入宗量名int 符号积分int2str把整数数组变换为串数组interp1一维插值interp2二维插值interp3三维插值interpn N 维插值interpft利用FFT插值intro Matlab自带的入门引导inv 求矩阵逆invhilb Hilbert矩阵的正确逆ipermute广义反转置isa 检测可否给定类的对象ischar假设是字符串那么为真isequal假设两数组相同那么为真isempty假设是空阵那么为真isfinite假设全部元素都有限那么为真isfield假设是构架域那么为真isglobal假设是全局变量那么为真ishandle假设是图形句柄那么为真ishold假设当前图形处于保存状态那么为真isieee假设计算机执行IEEE 规那么那么为真isinf假设是无量数据那么为真isletter假设是英文字母那么为真islogical假设是逻辑数组那么为真ismember检查可否属于指定集isnan假设是非数那么为真isnumeric假设是数值数组那么为真isobject假设是对象那么为真isprime假设是质数那么为真isreal假设是实数那么为真isspace假设是空格那么为真issparse假设是稀罕矩阵那么为真isstruct假设是构架那么为真isstudent假设是Matlab学生版那么为真iztrans符号计算Z 反变换J j , K kjacobian符号计算中求Jacobian矩阵jet 蓝头红尾饱和色jordan符号计算中获得Jordan 标准型keyboard键盘获得控制权kron Kronecker乘法规那么产生的数组L llaplace Laplace变换lasterr显示最新出错信息lastwarn显示最新警告信息leastsq解非线性最小二乘问题〔旧版〕legend图形图例lighting照明模式line创立线对象lines采用plot画线色linmod获连续系统的线性化模型linmod2获连续系统的线性化优秀模型linspace线性均分向量ln 矩阵自然对数load从MAT文件读取变量log 自然对数log10常用对数log2底为2的对数loglog双对数刻度图形logm矩阵对数logspace对数分度向量lookfor按要点字搜寻M 文件lower变换为小写字母lsqnonlin解非线性最小二乘问题lu LU 分解M mmad平均绝对值误差magic魔方阵maple &nb, sp;运作Maple 格式指令mat2str把数值数组变换成输入形态串数组material资料反射模式max找向量中最大元素mbuild产生EXE文件编译环境的预设置指令mcc创立MEX或EXE文件的编译指令mean求向量元素的平均值median求中位数menuedit启动设计用户菜单的交互式编写工具mesh网线图meshz垂帘网线图meshgrid 产生 "格点 "矩阵methods获知对指定类定义的全部方法函数mex产生MEX文件编译环境的预设置指令mfunlis能被mfun计算的MAPLE经典函数列表mhelp引出Maple 的在线帮助min找向量中最小元素mkdir创立目录mkpp逐段多项式数据的清楚化mod模运算more指令窗中内容的分页显示movie放映电影动画moviein电影帧画面的内存预置mtaylor符号计算多变量Taylor 级数张开N nndims求数组维数NaN非数〔预定义〕变量nargchk输入宗量数考据nargin函数输入宗量数nargout函数输出宗量数ndgrid产生高维格点矩阵newplot准备新的缺省图、轴nextpow2 取最凑近的较大2次幂nnz矩阵的非零元素总数nonzeros矩阵的非零元素norm矩阵或向量范数normcdf正态分布累计概率密度函数normest估计矩阵2范数norminv正态分布逆累计概率密度函数normpdf正态分布概率密度函数normrnd正态随机数发生器notebook 启动 Matlab 和 Word 的集成环境null零空间num2str把非整数数组变换为串numden获得最小公分母和相应的分子表达式nzmax指定存放非零元素所需内存O oode1非Stiff微分方程变步长解算器ode15s Stiff微分方程变步长解算器ode23t适当Stiff微分方程解算器ode23tb Stiff微分方程解算器ode45非Stiff微分方程变步长解算器odefile ODE文件模板odeget获知ODE选项设置参数odephas2 ODE输出函数的二维相平面图odephas3 ODE输出函数的三维相空间图odeplot ODE输出函数的时间轨迹图odeprint在Matlab指令窗显示结果odeset创立或改写ODE 选项构架参数值ones全1数组optimset创立或改写优化泛函指令的选项参数值orient设定图形的排放方式orth 值空间正交化P ppack收集Matlab内存碎块扩大内存pagedlg调出图形排版对话框patch创立块对象path设置Matlab搜寻路径的指令pathtool搜寻路径管理器pause暂停pcode创立预解译P 码文件pcolor伪彩图peaks Matlab供应的典型三维曲面permute广义转置pi 〔预定义变量〕圆周率pie 二维饼图pie3三维饼图pink粉红色图矩阵pinv伪逆plot平面线图plot3三维线图plotmatrix矩阵的散点图plotyy双纵坐标图poissinv泊松分布逆累计概率分布函数poissrnd泊松分布随机数发生器pol2cart极或柱坐标变为直角坐标polar极坐标图poly矩阵的特色多项式、根集对应的多项式poly2str以习惯方式显示多项式poly2sym双精度多项式系数转变为向量符号多项式polyder多项式导数polyfit数据的多项式拟合polyval计算多项式的值polyvalm计算矩阵多项式pow2 2 的幂ppval计算分段多项式pretty以习惯方式显示符号表达式print打印图形或SIMULINK模型printsys以习惯方式显示有理分式prism光谱色图矩阵procread 向 MAPLE 输送计算程序profile函数文件性能评估器propedit图形对象属性编写器pwd显示当前工作目录Q qquad低阶法计算数值积分quad8高阶法计算数值积分(QUADL)quit推出Matlab环境quiver二维方向箭头图quiver3三维方向箭头图R rrand产生平均分布随机数randn产生正态分布随机数randperm随机置换向量range样本极差rank矩阵的秩rats有理输出rcond矩阵倒条件数估计real复数的实部reallog在实数域内计算自然对数realpow在实数域内计算乘方realsqrt在实数域内计算平方根realmax最大正浮点数realmin最小正浮点数rectangle 画 "长方框 "rem求余数repmat铺放模块数组reshape改变数组维数、大小residue局部分式张开return返回ribbon把二维曲线画成三维彩带图rmfield删去构架的域roots求多项式的根rose数扇形图rot90矩阵旋转 90 度rotate指定的原点和方向旋转rotate3d启动三维图形视角的交互设置功能round向近来整数圆整rref简化矩阵为梯形形式rsf2csf实数块对角阵转为复数特色值对角阵rsums Riemann和S ssave把内存变量保存为文件scatter散点图scatter3三维散点图sec正割sech双曲正割semilogx X轴对数刻度坐标图semilogy Y轴对数刻度坐标图series串通连接set 设置图形对象属性setfield设置构架数组的域setstr将ASCII码变换为字符的旧版指令sign依照符号取值函数signum符号计算中的符号取值函数sim运行SIMULINK模型simget获得SIMULINK模型设置的仿真参数simple搜寻最短形式的符号解simplify符号计算中进行简化操作simset对SIMULINK模型的仿真参数进行设置simulink启动SIMULINK模块库阅读器sin 正弦sinh双曲正弦size 矩阵的大小提问者议论强者 !。

matlab 函数作图

03 函数作图1 平面图形（1）竖直条形图调用格式为：bar(x,y)（2）用描点法绘制函数y f ( x) 随x 从a 到b 间的图形．调用格式为：x=a：h：b ;y=f(x) ;plot(x,y)（3）在同一坐标系下绘制多个函数图形．调用格式为：x=a：h：b ;plot(x,y1,x,y2,…)（4）绘制函数y=f(x)随x 从a 到b 间的图形．调用格式为：explo t(‘f(x)’, [a,b])（5）x 从xa 到xb和y 从ya到yb间隐函数 f ( x, y) 0 的图形．调用格式为：ezplo t(‘x’,’y’,[xa, x b , y a , y b ])（6）绘制t 从ta 到tb间参数方程x x(t )，y y(t )的函数图形．调用格式为：ezplo t(‘x’,’y’,[ta, t b ])（7）在一坐标系下可以绘制一个或多个显函数图形，对变化剧烈的函数，用此命令来进行较精确的绘画．调用格式为：fplot（’fun(x)’,[a,b]）fplo t (‘[f1(x),f2(x),…]’,[a,b])其中fun(x)可以是自定义函数，[f1(x),f2(x),…]是函数组．（8）绘制散点图．调用格式为：ｓｃａｔｔｅｒ（ｘ，ｙ）2 空间图形（1）空间曲线．调用格式为：plot3(x,y,z)（2）产生一个以向量x 为行，向量y 为列的矩阵．调用格式为：ｍｅｓｈｇｒｉｄ(x,y)（3）空间曲面．调用格式为：ｓｕｒｆ(x,y,z)（4）网格曲面．调用格式为：ｍｅｓｈ(x,y,z)例 1 一次考试成绩0~10 分有0 人，10~20 分有0 人，20~30 分1 人，30~40 分有1 人，50~60 分有2 人，60~70 分有18 人，70~80 分有20 人，80~90 分有9 人，90~100 分有6 人．绘出成绩分析竖直条形图．【matlab 命令】>> x=0:10:90;>> y=[0,0,1,1,0,2,18,20,9,6];>> bar(x,y)【输出结果】20002图１例１输出图像例 2 绘制显函数图形．x（１）设 y 1x 3 2x ， y2000 cos2sin x请分别作出这两个函数在区间 x[20,40] 的图像，然后将它们的图像在一个平面直角坐标系中，并判断方程 y 1x 3 2 x 1500cos x2sin x 有几个实数解．（2）在 x[0,4] 上画出分段函数方法一：【matlab 命令】>> x=-20:0.1:40;>> y1=x.^3-35*x.^2+100*x+1500; >> y2=2000*(cos(x/2)-sin(x)); >> figure(1)>> plot(x,y1,'b-'); >> figure(2) >> plot(x,y2,'k');f ( x )32 x 2x 20 x 2 x 2的图像>> figure(3)>> plot(x,y1,'b-',x,y2,'k')【输出结果】图２例2（1）函数y1图３例 2（1）函数 y 2 输出图像图４例 2（1）函数 y 1 和 y 2 输出图像从图中知：有 7 个交点，也就是有 7 个实数根．说明：绘制图形着色时，g 表示绿色，r 表示红色，b 表示蓝色，k 表示黑色．方法二：【matlab 命令２】％自定义函数Ｍ文件ｆｘ１ function y1=fx1(x)y1=x^3-35*x.^2+100*x+1500％自定义函数Ｍ文件ｆｘ２ function y2=fx2(x)y2=2000*(cos(x/2)-sin(x));Ｍａｔｌａｂ命令窗口输入以下命令： >> figure(1)>> fplot('fx1(x)',[-20,40]); >> figure(2)>> fplot('fx2(x)',[-20,40]); >> figure(３)>> fplot('[fx1(x) , fx2(x)] ', [-20,40]); 【输出结果２】结果同上．【matlab 命令３】>> x=0:0.01:2;>> y=(2*x-x.^2).^(1/3);>> plot(x,y,'k','linewidth',2)>> hold on>> x=2:0.01:4;>> y=x-2;>> plot(x,y,'k','linewidth',2)【输出结果３】图５例２（２）函数ｆ（ｘ）的输出图像例３绘制隐函数和参数方程所确定函数的图形．（１）在x [3,3] 上画隐函数x 2 2 9 的图像．（２）在t [0,2] 上画参数方程x cos3 t ，y sin 3 t 的图像．【matlab 命令１】>> ezplot('x^2+y^2-9',[-3,3])>> axis equal【输出结果１】图６例３（１）输出图像说明：axis on 显示坐标轴，axis off 取消坐标轴，grid on 表示加网格线，grid off 表示不加网格线，clf 清楚图形窗口中的图形．也可以通过编辑图像的方法改变或增加设置，比如在图形窗口中，菜单栏Ｔｏｏｌｓ中鼠标选中Ｅｄｉｔ－Ｐｌｏｔ，可改变图像的颜色．【matlab 命令２】>> ezplot('cos(t)^3','sin(t)^3',[0,2*pi])【输出结果２】图７例３（２）输出图像例４将图４，５，６，７在同一个图形窗口表现出来．【matlab 命令】clfsubplot(2,2,1)x=-20:0.1:40;y1=x.^3-35*x.^2+100*x+1500;y2=2000*(cos(x/2)-sin(x));plot(x,y1,'b-',x,y2,'k');subplot(2,2,2)x=0:0.01:2;y=(2*x-x.^2).^(1/3);plot(x,y) holdon x=2:0.01:4;y=x-2;plot(x,y)subplot(2,2,3)ezplot('x^2+y^2-9',[-3,3])axis equal subplot(2,2,4)ezplot('cos(t)^3','sin(t)^3',[0,2*pi])【输出结果】图８例４输出图像例５已知平面内８个散点的坐标（1,15,2,20（3,27（4,36（5,49，（6,65（7,87（8,117，在直角坐标系中绘制点图．【matlab 命令】 clf x=1:8; y=[15.3,20.5,27.4,36.6,49.1,65.6,87.8,117.6]; scatter(x,y,'ko') 【输出结果】图9例6 在区间[0,10] 上画出参数曲线x sin t, y cos t, z t ．【matlab 命令】clft=0:pi/50:10*pi;plot3(sin(t),cos(t),t)【输出结果】图１０例７画函数Z ( X Y) 2 的图形．【matlab 命令】clfx=-3:0.1:3; y=1:0.1:5;[X,Y]=meshgrid(x,y);Z=(X+Y).^2;surf(X,Y,Z)shading flat【输出结果】图１１例８画出马鞍曲面Z X 2 Y2 在不同视角的网格图．【matlab 命令】clfx=-3:0.1:3; y=1:0.1:5;[X,Y]=meshgrid(x,y);Z=X.^2-Y.^2;mesh(X,Y,Z)【输出结果】图１２3 习题１．某城市一年１２个月的日平均气温（单位： 0C ）分别为：－１０，－６，５，１０，２０，２５，３０，２４，２２，１９，１０，６，试画出条形图．２．作出函数 f ( x )cos(e x ) e x / 2) 在区间 x [4,4] 的图形３．作隐函数 sin( xy ) 0 在 [6,6] 内的图形．cos x 2 x 2 ４．已知分段函数 y x x 1 ，作出 15 x 15 的函数图形． 2 sin( x 1) 1x 1５．在同一直角坐标系中，作出函数 y5 的图形和函数 x 3 的图形．６．已知sin( x 2 2 )７．绘制空间图形：（墨西哥帽子）．x 2 2。

MATLAB常用函数及其用法

MATLAB常用函数及其用法MATLAB是一种强大的数学软件，被广泛应用于科学计算、数据分析、算法开发等领域。

它提供了丰富的函数库，包含了许多常用的数学、统计、图形等函数。

这些函数极大地简化了程序的编写过程，并提供了高效的数值计算能力。

本文将介绍一些常用的MATLAB函数及其用法。

一. 数据处理函数1. 内置函数mean、median和mode用于计算数据的平均值、中位数和众数。

例如，mean(data)可以计算向量data的平均值。

2. 函数std和var分别计算数据的标准差和方差。

例如，std(data)可以计算向量data的标准差。

3. 函数sort和sortrows用于对向量和矩阵按升序进行排序。

例如，sort(data)可以对向量data进行排序。

4. 函数unique用于去除向量中的重复元素，并返回排序后的唯一值。

例如，unique(data)可以去除向量data中的重复元素。

二. 绘图函数1. 函数plot用于绘制二维曲线图。

例如，plot(x, y)可以绘制向量x和y的曲线图。

2. 函数bar用于绘制柱状图。

例如，bar(x, y)可以绘制由向量x和y定义的柱状图。

3. 函数scatter用于绘制散点图。

例如，scatter(x, y)可以绘制由向量x和y定义的散点图。

4. 函数hist用于绘制直方图。

例如，hist(data)可以绘制向量data的直方图。

5. 函数surf和mesh用于绘制三维曲面图。

例如，surf(x, y, z)可以绘制由向量x、y和z定义的三维曲面图。

三. 数据分析函数1. 函数polyfit用于进行多项式拟合。

例如，coefficients = polyfit(x, y, n)可以拟合由向量x和y定义的数据，并返回拟合多项式的系数。

2. 函数interp1用于进行插值计算。

例如，vq = interp1(x, v, xq)可以根据向量x和v的数据，计算出在向量xq位置上的插值结果。

matlab常用函数汇总

MATLAB总结一MATLAB常用函数1、特殊变量与常数2、操作符与特殊字符3、基本数学函数4、基本矩阵和矩阵操作5、数值分析和傅立叶变换6、多项式与插值7、绘图函数二Matlab工作间常用命令：1、常用的窗口命令2、有关文件及其操作的语句3、启动与退出的命令4、管理变量工作空间的命令5、对命令窗口控制的常用命令6、此外还有一些常用的命令：↑Ctrl+p 调用上一次的命令↓Ctrl+n 调用下一行的命令←Ctrl+b 退后一格→Ctrl+f 前移一格Ctrl + ←Ctrl+r 向右移一个单词Ctrl + →Ctrl+l 向左移一个单词Home Ctrl+a 光标移到行首End Ctrl+e 光标移到行尾Esc Ctrl+u 清除一行Del Ctrl+d 清除光标后字符Backspace Ctrl+h 清除光标前字符Ctrl+k 清除光标至行尾字 Ctrl+c 中断程序运行三Matlab 运行加速1)性能加速a、采用如下数据类型：logical、char、int、uint、double;b、数据维数不超过3；c、f or循环范围内只采用标量值;只调用内建函数..if 、else if 、while、swicth的条件测试语句只采用标量；d、同一行的命令条数为一条；e、命令操作为改变数据类型或者形状大小;维数；f、复数写为：ａ＋ｂｊ型；2遵守3条准则a、避免使用循环语句将循环语句向量化：向量化技术函数有All、diff、ipermute、permute、reshape、squeeze、any、find、logical、prod、shiftdim、sub2ind、cumsum、ind2sub、ndgrid、repmat、sort、sum 等；不得不使用循环语句时;超过2重;循环次数少的在外环；b、预分配矩阵空间函数有：zeros、ones、cell、struct、repmat和采用repmat函数对非double 型预分配空间或对一个变量扩容；c、优先使用内建函数和function;3绝招：采用Mex技术;或者利用matlab提供的工具将程序转化为C语言、Fortran 语言注意：比较向量化和加速器；加速之前采用profiler测试各部分耗时情况..SIMILINK模块库按功能进行分为以下8类子库：Continuous连续模块Discrete离散模块Function&Tables函数和平台模块Math数学模块Nonlinear非线性模块Signals&Systems信号和系统模块Sinks接收器模块Sources输入源模块连续模块Continuouscontinuous.mdlIntegrator：输入信号积分Derivative：输入信号微分State-Space：线性状态空间系统模型Transfer-Fcn：线性传递函数模型Zero-Pole：以零极点表示的传递函数模型Memory：存储上一时刻的状态值Transport Delay：输入信号延时一个固定时间再输出Variable Transport Delay：输入信号延时一个可变时间再输出离散模块Discrete discrete.mdlDiscrete-time Integrator：离散时间积分器Discrete Filter：IIR与FIR滤波器Discrete State-Space：离散状态空间系统模型Discrete Transfer-Fcn：离散传递函数模型Discrete Zero-Pole：以零极点表示的离散传递函数模型First-Order Hold：一阶采样和保持器Zero-Order Hold：零阶采样和保持器Unit Delay：一个采样周期的延时函数和平台模块Function&Tables function.mdlFcn：用自定义的函数表达式进行运算：利用matlab的现有函数进行运算S-Function：调用自编的S函数的程序进行运算Look-Up Table：建立输入信号的查询表线性峰值匹配Look-Up Table2-D：建立两个输入信号的查询表线性峰值匹配数学模块Math math.mdlSum：加减运算Product：乘运算Dot Product：点乘运算Gain：比例运算Math Function：包括指数函数、对数函数、求平方、开根号等常用数学函数Trigonometric Function：三角函数;包括正弦、余弦、正切等MinMax：最值运算Abs：取绝对值Sign：符号函数Logical Operator：逻辑运算Relational Operator：关系运算Complex to Magnitude-Angle：由复数输入转为幅值和相角输出Magnitude-Angle to Complex：由幅值和相角输入合成复数输出Complex to Real-Imag：由复数输入转为实部和虚部输出Real-Imag to Complex：由实部和虚部输入合成复数输出非线性模块Nonlinear nonlinear.mdlSaturation：饱和输出;让输出超过某一值时能够饱和..Relay：滞环比较器;限制输出值在某一范围内变化..Switch：开关选择;当第二个输入端大于临界值时;输出由第一个输入端而来;否则输出由第三个输入端而来..Manual Switch：手动选择开关信号和系统模块Signal&Systems sigsys.mdlIn1：输入端..Out1：输出端..Mux：将多个单一输入转化为一个复合输出..Demux：将一个复合输入转化为多个单一输出..Ground：连接到没有连接到的输入端..Terminator：连接到没有连接到的输出端..SubSystem：建立新的封装Mask功能模块接收器模块Sinks sinks.mdlScope：示波器..XY Graph：显示二维图形..To Workspace：将输出写入MA TLAB的工作空间..To File.mat：将输出写入数据文件..输入源模块Sources sources.mdlConstant：常数信号..Clock：时钟信号..From Workspace：来自MA TLAB的工作空间..From File.mat：来自数据文件..Pulse Generator：脉冲发生器..Repeating Sequence：重复信号..Signal Generator：信号发生器;可以产生正弦、方波、锯齿波及随意波..Sine Wave：正弦波信号..Step：阶跃波信号..在MA TLAB命令窗口下直接运行一个已经存在的simulink模型t;x;y=sim'model';timespan;option;ut其中;t为返回的仿真时间向量；x为返回的状态矩阵；y为返回的输出矩阵；model为系统Simulink模型文件名;timespan为仿真时间; option为仿真参数选择项;由simset设置; ut 为选择外部产生输入;ut=T;u1;u2;...;un..Sources库信号源库无输入;至少一个输出Sine Wave: 产生幅值、频率可设置的正弦波信号..Step: 产生幅值、阶跃时间可设置的阶跃信号..Sinks库显示和写模块输出Display: 数字表;显示指定模块的输出数值XY Graph: 用同一图形窗口;显示X-Y坐标的图形需现在参数对话框中设置每个坐标的变化范围..Scope: 示波器..显示在仿真过程中产生的信号波形..Continuous库包含描述线性函数的模块Derivative: 微分环节..其输出为其输入信号的微分..Integrator: 积分环节..其输出为其输入信号的积分..Transfer Fcn: 分子分母为多项式形式的传递函数Zero-Poles: 零极点增益形式的传递函数..Math库包含描述一般数学函数的模块..AddSign: 符号函数..输出为输入信号的符号Math function: 实现一个数学函数..Signals & Systems 库Demux: 信号分路器..将混路器输出的信号依照原来的构成方法分解成多路信号..Mux: 信号汇总器..将多路信号依照向量的形式混合成一路信号..Simulink环境下的仿真运行仿真参数对话框Solver页设置仿真开始和终止时间Solver options仿真算法选择：分为定步长算法和变步长算法离散系统一般默认选择定步长算法;在实时控制中则必须选用定步长算法变步长算法;对连续系统仿真一般选择ode45;步长范围用auto Error Tolerance误差限度：算法的误差是指当前状态值与当前状态估计值的误差;分为Relative tolerance相对限度和Absolute tolerance绝对限度;通常可选auto..。

Matlab主要函数使用方法

Matlab主要函数使用方法ndims(A)用ndims命令常看矩阵的维数1. matlab中mod的用法简单的说mod(a,b)就是求的是a除以b的余数。

比方说mod(100,3)=1,mod(17,6)=5Examplesmod(13,5)ans =3mod([1:5],3)ans =1 2 0 1 2mod(magic(3),3) magic(n):其元素由1到n的自然数组成，每行、每列及两对角线的元素和均为（n的三次方+n)/2ans =2 1 00 2 11 0 22. 关于Matlab中size()的问题size按照下面的形式使用：[m,n]=size(a,x)。

一般的，函数的输入参量x不是用，这是当只有一个输出变量时，size返回一个行向量，第一个数为行数，第二个数为列数；如果有两个输出变量，第一个返回量为行数，第二个返回数为列数。

当使用x时，x=1返回行数，x=2返回列数，这时只有一个返回值。

我要问的是：I=im2double(imread(file)) ;//把图像数组转换成double精度类型;if(size(I,3) > 1)I = rgb2gray( I ) ;%把图片转为灰度图片end中size(I,3) 代表什么意思？按照上面的说法X=1，2都可以理解。

I 代表的是图像数组阿，不是二维的么？那么size(I,3) 中的3 代表什么？一个函数可以是多维的..比如说是一个10*10*10*10的距阵那就是说这个距阵是4维的..那个'()'里的3就是指的第三维3.r = corr2(A,B)计算两个矩阵的二维相关系数.4.matlab中imshow显示问题各位好，将一幅灰度图像经过小波变换后，数据变成double型，对变换后的图像进行显示时，设变换后的图像为y,为何用imshow(uint8(y))和imshow(y,[])时的图像显示结果不同呢？请问该如何正确显示变换后的图像呢？着急解决，请各位xdjm帮帮忙吧！回答:imshow(uint8(y))是按照256级灰度显示y的绝对数据。

matlab 分段函数

matlab 分段函数MATLAB是一种常用的数学软件，它支持分段函数的计算，这使得分段函数的计算变得更加简单和高效。

本文将介绍MATLAB中分段函数的概念、语法和实现方法，希望能够帮助读者更好地理解和应用分段函数。

一、分段函数的概念分段函数是指一个函数可以被分成若干个不同的部分，并且在不同部分有不同的定义域和值域。

例如，下面的函数就是一个分段函数： $$f(x) = begin{cases} x & x leq 0 x^2 & x > 0 end{cases}$$ 在$x leq 0$的区间内，$f(x)$的值等于$x$，在$x > 0$的区间内，$f(x)$的值等于$x^2$。

分段函数在数学和工程学科中都有广泛的应用，例如控制系统、信号处理、优化问题等。

二、MATLAB中分段函数的语法MATLAB中可以使用if语句、switch语句和piecewise函数来实现分段函数的计算。

下面分别介绍这三种语法的用法。

1、if语句if语句是MATLAB中最基本的条件语句，它的基本语法如下：if expressionstatementselseif expressionstatementselsestatementsend其中，expression是一个逻辑表达式，用来判断条件是否成立，statements是需要执行的语句。

if语句的执行顺序是从上到下，只要遇到第一个条件成立的分支，就会执行该分支的语句，并跳过其他分支。

如果所有条件都不成立，就会执行else分支的语句。

下面是使用if语句实现分段函数的示例代码：function y = f(x)if x <= 0y = x;elsey = x^2;end在这个例子中，如果$x leq 0$，就返回$x$的值，否则返回$x^2$的值。

2、switch语句switch语句也是一种条件语句，它的语法如下：switch expressioncase case_expressionstatementscase case_expressionstatements...otherwisestatementsend其中，expression是需要判断的表达式，case_expression是一个常量或者表达式，用来和expression进行比较。

matlab信号平移函数

matlab信号平移函数Matlab中信号的平移是一种常用的操作，可以通过改变信号的时间轴来实现。

平移信号经常用于调整信号的起始时间，或者以不同的速率延迟或提前信号。

下面是一个例子，展示了如何在Matlab中实现信号的平移。

在Matlab中，可以使用`circshift`函数来实现信号的平移操作。

该函数可以将向量或矩阵在指定维度上按照指定的位移进行循环移位。

具体的语法为：```B = circshift(A, k)```其中，`A`是要进行平移操作的信号，`k`是平移的位移。

如果`k`为正数，则信号向右移动，如果`k`为负数，则信号向左移动。

首先，我们可以生成一个简单的示例信号进行演示：```matlab% 生成信号t = 0:0.01:1; % 时间范围为0到1x = sin(2*pi*5*t); % 频率为5Hz的正弦信号```接下来，我们可以使用`circshift`函数对信号进行平移操作。

例如，将信号向右平移0.2秒：```matlab% 平移信号shifted_x = circshift(x, 0.2*length(t));```在这里，`0.2*length(t)`是平移的位移，乘以`length(t)`是为了将位移转换为对应的数组索引。

然后，可以绘制出原始信号和平移后的信号进行对比：```matlab% 绘制信号figure;subplot(2,1,1);plot(t, x);title('原始信号');subplot(2,1,2);plot(t, shifted_x);title('平移后的信号');```上面的代码将原始信号和平移后的信号绘制在两个子图中，方便进行对比观察。

除了使用`circshift`函数，Matlab还提供了其他一些平移信号的函数。

例如，`shiftdata`函数可以对信号进行平移，并且可以指定平移后的边界填充值。

具体的语法为：```B = shiftdata(A, k, padvalue)```其中，`A`是要进行平移操作的信号，`k`是平移的位移，`padvalue`是平移后的边界填充值。

MATLAB常用函数

MATLAB常用函数数字信号处理与MATLAB 实现1． n1=[ns:nf]；x1=[zeros(1,n0-ns),1,zeros (1,nf-n0)]； %单位抽样序列的产生2. subplot(2,2,4) 画2行2列的第4个图3. stem(n,x) %输出离散序列，(plot 连续)4. 编写子程序可调用4.1 单位抽样序列)(0n n -δ生成函数impseq.m[x,m]=impseq(n0,ns,nf); %序列的起点为ns ，终点为nf ，在n=n0点处生成一个单位脉冲n=[-5:5];x1=3*impseq(2,-5,5)-impseq(-4,-5,5)x1 =0 -1 0 0 0 0 0 3 0 0 0n=[-5:5];x1=3*impseq(2,-4,5)-impseq(-4,-5,4) %起点到终点长度要一致x1 =0 -1 0 0 0 0 3 0 0 04.2 单位阶跃序列)(0n n u -生成函数stepseq.m[x,n]=stepseq(no,ns,nf) %序列的起点为ns ，终点为nf ，在n=n0点处生成一个单位阶跃4.3 两个信号相加的生成函数sigadd.m[y,n]=sigadd(x1,n1,x2,n2)4.4 两个信号相乘的生成函数sigmult.m[y,n]=sigmult(x1,n1,x2,n2)4.5 序列移位y(n)=x(n-n0)的生成函数sigshift.m[y,n]=sigshift(x,m,n0)4.6 序列翻褶y(n)=x(-n)的生成函数sigfold.m[y,n]=sigfold(x,n)4.7 evenodd.m 函数可以将任一给定的序列x(n)分解为xe(n)和xo(n)两部分[xe,xo,m]=evenodd(x,n)4.8 序列从负值开始的卷积conv_m, conv 默认从0开始function [y,ny]=conv_m(x,nx,h,nh)有{x(n):nx1≤n ≤nx2},{h(n):nh1≤n ≤nh2}, 卷积结果序列为{y(n):nx1+nh1≤n ≤nx2+nh2}例. 设1132)(-++=z z z X ,1225342)(-+++=z z z z X ,求)()()(21z X z X z Y += 程序：x1=[1,2,3];n1=-1:1;x2=[2,4,3,5];n2=-2:1;[y,n]=conv_m(x1,n1,x2,n2)结果：y =2 8 17 23 19 15n =-3 -2 -1 0 1 2因此21231519231782)(--+++++=z zz z z z Y 计算1121))9.01()9.01(()(---+-=z z z X ，9.0>z 得Z 反变换b=1;a=poly([0.9 0.9 -0.9]);[r,p,k]=residuez(b,a)结果：r =0.25000.50000.2500p =0.90000.9000-0.9000k =[] 因此得到,9.0125.0)9.01(5.09.0125.0)(1211---++-+-=z z z z X 9.0>z 相应的)()9.0(25.0)1()9.0)(1(95)()9.0(25.0)(1n u n u n n u n X n n n -++++=+ 5. [H,w]=freqz[B,A,M]计算出M 个频率点上的频率响应，存放于H 向量中，M 个频率存放在w 向量中，freqz 函数自动将这M 个频率点均匀设置在频率范围[0，π]之间。
