谈高压旋喷桩的施工工艺及质量控制

合集下载

高压旋喷桩施工工艺及要点

高压旋喷桩施工工艺及要点高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。

一、适用范围1.可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、粉土（亚砂土）、砂土、黄土及人工填土中的素填土，甚至碎石土等多种土层。

2.可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。

3.当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。

根据喷射方法的不同，可分为单管法、二重管法和三重管法。

单管法：单层喷射管，仅喷射水泥浆。

二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，打击破坏土体。

在高压浆液和它外圈围绕气流的共同感化下，破坏土体的能量显著增大，最后在土中构成较大的固结体。

三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m。

喷射注浆法的加固半径和许多因素有关，个中包孕喷射压力P、提升速度S、被加固土的抗剪强度τ、喷咀直径d和浆液稠度B。

加固规模与喷射压力P、喷咀直径d成正比，与提升速度S、土的抗剪强度τ和浆液稠度B成反比。

加固体强度与单位加固体中的水泥掺入量和土质有关。

二、成桩机理高压喷射注浆的成桩机理包括以下五种作用：1.高压喷射流切割破坏土体作用。

高压旋喷桩质量控制要点

高压旋喷桩质量控制要点1. 引言高压旋喷桩作为一种常用的地基处理技术，在建筑和工程领域得到了广泛应用。

为了确保高压旋喷桩的质量和安全性，需要进行有效的质量控制。

本文将介绍高压旋喷桩质量控制的要点，包括细化的工序、材料和施工要求。

2. 工序要点2.1 桩灰筛分•在进行高压旋喷桩施工之前，需要对桩灰进行筛分，以确保其颗粒大小合适。

•桩灰筛分要求：颗粒径大于0.075mm的不得超过15%；颗粒径大于0.074mm的不得超过30%。

•桩灰筛分可以通过机械筛分或湿筛法进行。

2.2 压实试验•在施工现场，需要进行桩灰的压实试验，以确定其密实度。

•压实试验要求：桩灰的平均密度不得低于1.4g/cm³，压实度不得低于90%。

•压实试验可以通过标准贯入试验或静压实试验进行。

2.3 站块标定•在进行高压旋喷桩施工时，需要对站块进行标定，以确定桩身的直径和长度。

•站块标定要求：站块的直径和长度应符合设计要求，并进行精确记录。

•站块标定可以采用激光测距仪或其他测量设备进行。

2.4 喷钻机设置•在喷钻机施工之前，需要对其进行适当的设置，包括喷射速度、压力和旋喷速度等。

•喷钻机设置要求：喷射速度应根据桩径和土质确定，压力应控制在合理范围内，旋喷速度应适当调整以保证桩身的质量。

•喷钻机设置需要由经验丰富的施工人员进行，并进行实时监控。

2.5 桩身成形•在进行高压旋喷桩施工时，需要控制喷孔的直径和深度，以确保桩身的成形。

•桩身成形要求：喷孔直径应符合设计要求，深度应达到设计标高。

•桩身成形需要根据实际情况进行调整，施工人员需要仔细观察喷孔状态，并及时调整喷孔的大小和深度。

3. 材料要点3.1 桩灰•桩灰是高压旋喷桩施工的重要材料之一。

•桩灰要求：应选择合适的粉煤灰或矿渣粉作为桩灰，其物理化学性质应满足相关标准。

•桩灰的选择和应用需要经过严格的质量检验和试验验证，以确保其质量和适用性。

3.2 水泥浆•水泥浆是高压旋喷桩施工中的另一重要材料。

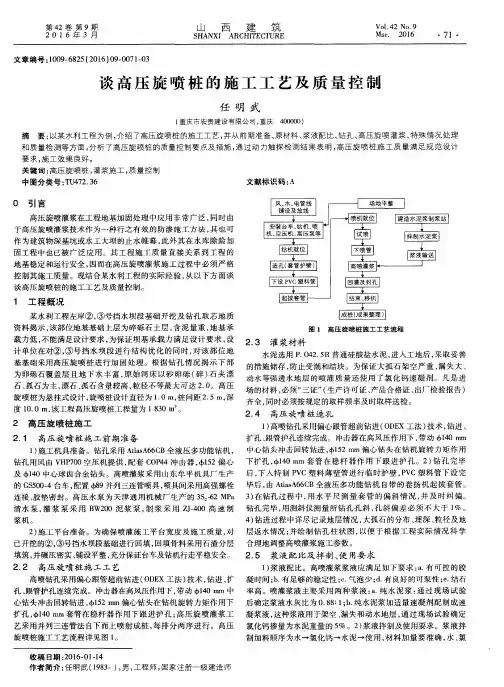

谈高压旋喷桩的施工工艺及质量控制

第４２卷第９期２０１６年３月
山西建筑
ＳＨＡＮＸＩＡＲＣＨＩＴＥＣＴＵＲＥ
Ｖｏ１．４２Ｎｏ．９Ｍａｒ．２０１６
·７１ ห้องสมุดไป่ตู้
文章编号：１００９—６８２５（２０１６）０９—００７１—０３
谈高压旋喷桩的施工工艺及质量控制
旋喷桩为悬挂式设计，旋喷桩设计直径为１．０ｉｎ，桩间距２．５ＩＴＩ，深齐全，同时必须按规定的取样频率及时取样送检。
度１０．０ｍ，该工程高压旋喷桩工程量为１８３０ｍ。
２．４高压旋喷桩造孔
２高压旋喷桩施工
计单位在对② ，③号挡水坝段进行结构优化的同时，对该部位地
水泥选用Ｐ．０４２．５Ｒ普通硅酸盐水泥，进入工地后，采取妥善
基基础采用高压旋喷桩进行加固处理。根据钻孔情况揭示下部的措施储存，防止受潮和结块。为保证大孤石架空严重、漏失大、
１工程概况
ｌ风、水、电管线ｌＩ铺设及放线ｌ
＝二二［
安装台车、钻机、喷机、空压机、高压泵等
—■二工二＿
ｌ钻机就位Ｉ
＝．
．
Ｉ堕！！兰篁竺Ｉ
土
．
．
１下设ＰＶＣ塑料管【
— 二二［二一
ｌ起拔套管～
场地平整建造水泥浆制浆站
及＋１４０中心球齿合金钻头。高喷灌浆采用山东牟平机具厂生产后，下入特制ＰＶＣ塑料薄壁管进行临时护壁，ＰＶＣ塑料管下设完

高压旋喷桩施工质量控制要点

高压旋喷桩施工质量控制要点
1. 前期准备工作
- 组织编制项目施工方案，明确施工目标和流程。

- 确定场地布置和临时设施，保证施工环境符合要求。

- 确认施工所需材料和设备的供应渠道，保证施工期间的供应
稳定。

2. 施工过程质量控制
- 根据压浆参数和土体性质，合理选择旋喷桩的尺寸和长度。

- 确保旋喷桩施工设备的正常运行和维护，并定期进行检查和
维修。

- 在施工现场按照要求布置安全警示标志，确保施工人员安全。

3. 桩身质量检验
- 对旋喷桩的直径、长度和竖向偏差进行测量和记录。

- 进行桩身强度及钢筋配筋的检测，确保符合设计要求。

- 桩身质量不合格的，及时采取措施进行修复或更换。

4. 压浆质量控制
- 对压浆材料进行抽样检测，确保符合相关标准。

- 确保压浆设备的正常运行和管理，及时维护和更换损坏部件。

- 控制压浆参数，如压力、流量和时间，保证压浆质量的一致性。

5. 施工记录和总结
- 记录旋喷桩施工过程中的关键参数和工艺操作。

- 对施工过程进行总结和评估，提出改进建议和经验总结。

- 形成施工报告和档案，为后续工程提供参考和借鉴。

以上是高压旋喷桩施工质量控制的要点。

在整个施工过程中，
要注重流程的合理性和质量的一致性，确保旋喷桩的施工质量符合
设计要求。

同时，要重视施工记录和总结，不断改进施工工艺，提
高施工效率和质量。

高压旋喷桩施工工艺

⾼压旋喷桩施⼯⼯艺⼀、引⾔⾼压旋喷桩施⼯技术，作为现代建筑⼯程中常⽤的⼀种基础处理⽅法，具有施⼯速度快、基础承载能⼒强、适⽤范围⼴等特点。

此项技术通过⾼压旋喷的⽅式，将⽔泥浆与地基⼟混合，形成⾼强度的桩体，从⽽达到提⾼地基承载⼒的⽬的。

⼆、施⼯前准备1.地质勘察：在施⼯前，必须对施⼯现场进⾏详细的地质勘察，了解地基的⼟层分布、厚度、地下⽔位等基础信息，为后续的施⼯参数确定提供依据。

2.材料准备：准备旋喷桩施⼯所需的⽔泥、砂、⽯等材料，确保材料质量符合设计要求。

3.设备检查：检查旋喷桩机、注浆泵、发电机组等设备是否完好，确保施⼯过程中设备能够正常运⾏。

三、施⼯⼯艺流程⾼压旋喷桩施⼯⼯艺主要包括以下⼏个步骤：1.定位与钻孔：根据设计图纸，确定桩位，并使⽤钻孔机进⾏钻孔。

钻孔过程中，要注意控制钻孔的深度和垂直度，确保桩身的垂直度和稳定性。

2.旋喷注浆：将旋喷管插⼊钻孔中，通过⾼压注浆泵将⽔泥浆⾼压旋喷⼊⼟中。

旋喷过程中，要控制注浆压⼒、注浆速度和提升速度，确保注浆均匀、密实。

3.提升与复喷：在旋喷注浆完成后，将旋喷管缓慢提升，并进⾏复喷，确保桩身与周围⼟体的紧密结合。

4.养护与检测：完成旋喷桩施⼯后，需进⾏⼀定的养护期，确保桩身强度达到设计要求。

同时，要对桩身进⾏质量检测，包括桩身强度、垂直度、完整性等指标，确保施⼯质量。

四、施⼯质量控制1.参数控制：在旋喷桩施⼯过程中，要严格控制注浆压⼒、注浆速度、提升速度等参数，确保注浆均匀、密实。

2.材料质量控制：对使⽤的⽔泥、砂、⽯等材料进⾏严格的质量检测，确保材料质量符合设计要求。

3.施⼯过程监控：对施⼯过程进⾏全程监控，及时发现并解决施⼯过程中出现的问题，确保施⼯质量。

五、施⼯安全与管理1.安全教育培训：对施⼯⼈员进⾏安全教育培训，提⾼施⼯⼈员的安全意识和安全操作技能。

2.施⼯现场管理：对施⼯现场进⾏规范管理，确保施⼯现场整洁、有序，防⽌安全事故的发⽣。

3.应急预案制定：制定完善的应急预案，对可能发⽣的安全事故进⾏预防和应对，确保施⼯过程中的安全。

浅谈高压旋喷桩施工

摘要:高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。

施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。

关键词:旋喷桩施工方案质量安全1高压旋喷桩施工方法及工艺1.1测量放样依据图纸通过导线控制法，借助全站仪进行坐标放样，测定桩位点，其精度要求为±30mm。

1.2注浆工艺采用高压旋喷注浆，由上而下连续喷浆。

施工过程中若因机械故障而中断注浆，再次注浆时必须向下搭接至少500mm，确保固结体的整体性。

1.3水泥用量的控制喷浆提升阶段，必须严格控制水泥用量。

可通过控制水灰比、喷浆压力、喷嘴直径、提升速度来控制水泥用量，设定水泥掺量以后，如果水泥量剩余，可结合现场情况增大喷浆压力、扩大喷嘴直径或减缓提升速度来解决这一问题。

1.4冒浆处理旋喷时可能发生冒浆，也就是一定量的土颗粒会沿注浆管冒出地面。

这就需要实时监测冒浆情况，以掌握土层情况，对旋喷效果和参数设计是否合理进行综合评判。

冒浆量不超出注浆量20%实属正常，若大于20%或完全不冒浆，则需立即处理。

①若流量一定压力突然下降，则需立即检查注浆管是否漏浆，确定漏浆部位；如果漏浆情况严重，就需将注浆管全部拔出，检查其密封性能。

②若因土质松软造成冒浆时断时续，或不冒浆，属于正常现象，可适当进行复喷；若因现场四周有暗道或空洞造成不冒浆或冒浆时断时续，则应不提升注浆管，继续注浆直至冒浆，也可以将注浆管拔出等浆液凝固再二次注浆直至其冒浆。

如有时间要求，可采用速凝浆液注浆，缩短浆液的凝固时间。

③减少冒浆的措施：当旋喷设备有效喷射范围与注浆情况不符，使注浆量超出旋喷固结所需的浆液量，就会出现冒浆过量的问题。

出现此类问题以后，可结合现场情况，在喷浆量一定的情况下，适当增加提高旋喷压力，加速提升和旋转，对于冒出地面的浆液，可经过选择和浓度调整后进行前一根桩返浆回灌，避免空穴。

1.5固结体控形通过调节旋喷压力控制注浆量、改变喷嘴移动方向、加速或减缓提升速度来控制固结体形状。

浅谈高压旋喷桩施工工艺及控制过程

作者简介后少平（９４），男，２０年毕业于甘肃建筑职业技术学院，现就职１８一０６
于中铁二十四局安徽工程有限公司。
先打试桩２３，了解施工工艺及旋喷效果，最后确定施工参数。 —根再进行旋喷桩的施工，施工时应先施工内排桩，后施工外排桩，为确保桩与桩间能很好地咬合，宜采用打一跳一法，且阃隔时间应大于３ｄ６ｘ
时。
２３参数控制．执行《建筑地基处理技术规范》（Ｇ１— １中有关规定。具体工ＪＪ９９）
（上接第４页）８
灌浆施工过程控制是一个复杂的控制系统，涉及到方方面面。要作好灌浆过程控制，首先要作好以上几方面工作，然后在施工过程中选取具体的参数、控制手段和方法，才能使灌浆这一隐蔽工程作到可控，从而达到预期的灌浆施工目的。
４施工质量保证措施
１设备安装平稳对正，）开孔前严格检查桩位和开孔角度；２高喷管下孔前需在孔口检查高压设备和管路系统，设备的压力）和排量必须满足施工要求，各管路通道和喷嘴内不得有杂物；３高喷管下到距孔底０米时，先启动注浆泵送浆，同时旋转下）．５放，下至孔底后，在启动高压泵和空压机，各项参数正常后方可提升；４浆液的配制必须按照配合比均匀上料，经常检查测定浆液比）
重；
浆与土体经过一系列的物理化学反应，固结成桩，从而达到支护、止水
的作用。１．．３设计要求２高压旋喷桩帷幕部位砂层、亚砂层土渗透系数ＫｘＯ／ ≤ｌｌ％ｍｓ，桩体抗压强度取３ａＭｐ。
５）施工中注意观察水、气、浆液的压力和流量是否达到设计要

旋喷桩施工及控制措施

工艺流程
施工准备→测量放样→钻机就位→钻孔→制浆→高压注浆→提管→补浆→成桩。
适用范围及优缺点分析
01
适用范围
适用于淤泥、淤泥质土、流塑、软塑或可塑粘性土、粉土、砂土、黄土、
素填土和碎石土等地基处理。
02
优点
施工占地少、振动小、噪音较低；可用于已有建筑物地基加固而不影响
附近居民；可用于各种成因的饱和土和非饱和土，加固深度较大。
提高施工人员的专业技能和素质，确保施工质量和安全。
未来发展趋势预测
智能化施工
随着科技的进步，未来旋喷桩施工有望实现智能化，提高施工精度和效率。
绿色环保施工
环保意识的提高将推动旋喷桩施工向绿色环保方向发展，减少对环境的影响。
拓展应用领域
随着旋喷桩施工技术的不断完善，其应用领域将进一步拓展，如海洋工程、高速铁路等。
旋喷桩施工及控制措施
目录
• 旋喷桩施工基本概念与原理 • 施工前准备工作 • 旋喷桩施工过程详解 • 质量控制与检验方法论述 • 安全防护措施及环境保护要求 • 总结回顾与展望未来发展趋势
01 旋喷桩施工基本概念与原理
旋喷桩定义及作用
旋喷桩定义
旋喷桩是一种通过高压旋转喷射水泥浆或水泥砂浆与地基土体混合形成增强体的地基处理方法。
高压旋喷注浆操作规范
注浆材料
选用符合设计要求的注浆材料，如水泥浆、水泥砂浆等。
注浆设备
采用高压注浆泵和旋喷注浆管，确保注浆压力和流量稳定。
注浆顺序
按照设计要求的注浆顺序进行注浆，先注底层后注上层，防止窜浆。
提升、旋转、注浆参数控制
提升参数
控制钻杆的提升速度，保证注浆材料在土层中的均匀分布。

高压旋喷桩施工工艺及质量控制要点

高压旋喷桩施工工艺及质量控制要点高压旋喷桩是一种常用的地基处理方法，广泛应用于建筑工程、水利工程以及交通工程等领域。

它具有施工速度快、成本低、施工过程中对周围环境影响小等优点。

本文将从高压旋喷桩的施工工艺和质量控制方面进行详细介绍。

一、高压旋喷桩的施工工艺1.备选施工现场：在进行高压旋喷桩施工前，首先需要对施工现场进行勘察和备选，选择适合施工的场地。

施工现场应该平整、无明显障碍物，并且方便材料运输和机械进出。

2.确定桩位：根据工程设计要求，确定高压旋喷桩的桩位和数量，并在施工现场标明桩位的位置和深度。

3.桩孔开挖：在确定的桩位上用挖掘机或挖孔机进行桩孔的开挖。

桩孔的直径和深度应符合设计要求，孔壁应平整、无裂缝。

4.钢筋加固：在桩孔开挖完毕后，需要对桩孔进行钢筋加固。

根据设计要求在桩孔中放置钢筋笼，并保证笼筒与孔壁之间有一定的间隙。

5.灌浆：在钢筋笼加固完毕后，需要对桩孔进行灌浆。

灌浆材料应符合设计要求，并且灌浆应均匀，填充孔隙。

6.旋喷桩施工：选择适当的旋喷桩机进行桩体的喷射，将混凝土和水泥浆喷射到桩孔中形成桩体。

在施工过程中，应注意喷射的均匀性和连续性，保证桩体的质量。

7.后续处理：桩喷浆固化后要在桩头打成预制桩模，整根桩高度摸线并检查层理外观。

检查固化砸实情况，必要时调整喷浆机参数调整喷混水泥比例，确保桩内混凝土质量。

二、高压旋喷桩的质量控制要点1.施工质量检验：在桩体喷注结束后，需要对桩体进行质量检验。

主要包括对桩体的强度、密实度和成型质量的检查。

2.灌浆质量控制：灌浆是影响桩体质量的重要环节，需要对灌浆材料、灌浆工艺和灌浆过程进行严格控制和检验。

3.混凝土质量控制：在喷注的混凝土中需要保证配合比严格执行，搅拌均匀，确保混凝土的质量。

4.竖直度和质量检查：高压旋喷桩的竖直度和质量直接影响到地基的承载力和稳定性，需要进行严格的检查和控制。

5.施工记录和手续：对高压旋喷桩的施工过程和质量进行详细的记录和归档，建立健全的施工档案，以备日后查证。

高压旋喷桩施工质量控制要点

高压旋喷桩施工质量控制要点控制高压旋喷桩施工质量的关键点高压旋喷桩的施工难度较大，为保证施工质量，特制定了施工细则，施工过程中必须严格遵守。

以下是控制高压旋喷桩施工质量的关键点：1.在正式开工前，必须认真进行试桩工作，确定合理的施工技术参数和浆液配比。

2.旋喷过程中，冒浆量小于注浆量的20%为正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径。

3.钻杆旋转和提升必须连续不中断，拆卸接长钻杆或继续旋喷时要保持钻杆有10～20cm的搭接长度，避免出现断桩。

4.如因机械出现故障中断旋喷，应重新钻至桩底设计标高后，重新旋喷。

喷射孔与高压注浆泵的距离不宜大于50m。

每台桩机配备一台流量计以监控旋喷过程中的浆液流速及每一根桩的总喷浆量。

5.高压旋喷桩施工中，桩位（纵横向）偏差小于50mm，成桩有效直径及桩长不得小于设计值，桩身垂直度允许偏差不大于1％。

6.钻杆要进行量测，并作好记录，经常检查___，保证___达到设计要求。

7.严格按设计配合比例拌制水泥浆液，拌制好的水泥浆液超过2h不得使用；制作浆液时，水灰比要按设计严格控制，不得随意改变。

每台桩机配备一支比重计，以备随时抽查浆液比重，并在不合格时随时调整。

在旋喷过程中，应防止泥浆沉淀，浓度降低。

不得使用受潮或过期的水泥。

浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。

8.严格控制空压机、高压水泵、送浆泵的压力和提升喷浆速度。

9.提升过程中，拆缷钻杆后，继续旋喷施工时，保持钻杆有不小于10cm的搭接长度。

10.严格按照设计桩位、桩长、桩数、喷浆量以及试验确定的参数施工。

11.在旋喷过程中，若遇到孤石或大漂石，桩可适当移动位置（根据受力情况，必要时可加桩），避免畸形桩或断桩。

12.根据地层情况及时调整循环护壁泥浆液的浓度，保证成孔质量。

若确实成不了孔，可以先从地面预注浆稳定地层，后造孔。

13.若返浆量不正常，要分析原因，采取复喷或调整旋喷参数。

高压旋喷桩施工工艺及质量控制措施

高压旋喷桩施工工艺及质量控制措施摘要：高压旋喷桩是一种水、气喷射、浆液灌注搅拌混合喷射的方法。

即用三层喷射管使高压水和空气同时横向喷射，并切割地基土体，借空气的上升力把被破碎的土由地表排除；于此同时，另一个喷嘴将水泥浆低压力喷射注入到被切割、搅拌的地基中，使水泥浆与土混合达到加固目的，其加固直径为800mm。

关键词：施工高压措施结构1施工原理及施工方法采用三重管法旋喷，应先送高压水、再送水泥浆和压缩空气；喷射时先应达到预定的喷射压力、喷浆量后，再逐渐提升注浆管，注浆管分段提升的搭接长度不得小于100mm；当达到设计桩顶高度或地面出现溢浆现象时，应立即停止当前桩的旋喷工作，并将旋喷管拔出并清洗管路。

三重管法是将水泥浆与压缩空气同时喷射，除可延长喷射距离、增大切削能力外，也可促进废土的排除，减轻加固体单位体积的重量。

1 施工流程（1）场地平整、桩位放样正式进场施工前，应先清理障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置。

施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位。

（2）钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于0.3%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。

（3）拔出岩芯管、插入注浆管引孔至设计深度后，拔出岩芯管，并换上喷射注浆管插入预定深度。

在插管过程中，为防止泥砂堵塞喷嘴，要边射水边插管，水压不得超过1Mpa，以免压力过高，将孔壁射穿，高压水喷嘴要用塑料布包裹，以防泥土进入管内。

（4）旋喷提升当喷射注浆管插入设计深度后，接通泥浆泵，然后由下向上旋喷，同时将泥浆清理排出。

喷射时，先应达到预定的喷射压力、喷浆后再逐渐提升旋喷管，以防扭断旋喷管。

为保证桩底端的质量，喷嘴下沉到设计深度时，在原位置旋转10秒钟左右，待孔口冒浆正常后再旋喷提升。

旋喷桩施工质量控制措施

旋喷桩施工质量控制措施旋喷桩是一种常用的施工方法，用于地基处理和基础建设中。

为了保证旋喷桩施工的质量，需要采取一系列的控制措施。

下面是一些常见的旋喷桩施工质量控制措施。

1.施工前的准备工作：-确定桩位和桩径，根据设计要求和地质条件选择合适的旋喷桩参数。

-对施工场地进行检查，确保无障碍施工。

-安排好施工队伍和相关设备，并确保其技术水平和质量。

2.前期试验和检测：-进行前期试验，包括旋喷桩机和钻具的试验及检查，以确保其正常工作状态。

-对施工现场的土层进行地质勘察和试验，确定桩周土层的物理力学性质和与周围环境的相互作用。

3.设备的选择和使用：-根据桩径和土层条件选择合适的旋喷桩机和钻具，并对其进行定期检测和维护。

-使用合适的旋喷桩机操作方法，控制桩机的旋转速度、压力和注浆量，以保证桩的质量和稳定性。

-严禁使用老旧、损坏或不合格的设备进行施工。

4.施工过程的控制：-确保施工过程中桩机的稳定性和平衡性，避免出现桩机下沉、侧倾等问题。

-根据桩机的旋转速度和桩径的要求，控制桩机的施工速度和桩身的旋转速度。

-对注浆泥浆的比例、搅拌时间和注浆速度进行控制，以保证注浆的均匀和充实性。

-在施工过程中进行现场检测和监测，包括桩身的竖直度、直径和抗压强度等。

5.施工后的检查和验收：-完成施工后，参照设计要求对旋喷桩的质量进行检查和验收。

-对桩身的竖直度、直径、注浆均匀性、抗压强度和外观质量等进行检测和评估。

-对旋喷桩施工的整个过程进行记录和归档，以备后续的参考和查阅。

总之，旋喷桩施工质量的控制需要从施工前的准备工作到施工过程的控制，再到施工后的检查和验收等多个方面进行。

同时，对设备的选择和使用也是至关重要的。

只有采取科学合理的措施和方法，才能保证旋喷桩施工的质量和可靠性。

高压旋喷桩施工质量控制措施

高压旋喷桩施工质量控制措施
1、水泥浆液随用随配，严格按配合比配制。

浆液存放时间：当环境气温10℃以下时，不超过5h；
当环境气温10℃以上时，不超过3h；
若浆液存放时间超过有效时间时，按废浆处理。

2、为确保钻孔孔斜率在允许范围内，制定以下措施：
(1)开孔时确保主机钻杆的垂直、钻机要支垫平稳，采用水平尺检查。

(2)开钻时要轻压慢速，确保开孔垂直。

(3)钻进过程中要每隔5～10m测孔斜一次，发现孔斜时及时纠正。

3、喷灌：
喷灌前下管深度达不到设计钻孔深度时，应作清孔处理，喷灌过程中气压、水压、水泥浆比重及浆压、提升速度、旋转速度等各技术参数由专人观察记录，要求每30min记录一次，发现问题及时更正。

当气、水、浆有一管路出现故障时，应马上停止喷灌、提升，待排除故障后再将喷管下放至已喷墙体下0.3m，待各机械正常运转，技术参数满足设计要求时，再喷灌提升，否则重新扫孔。

4、冒浆处理：
(1)冒浆量过大(冒浆量大于注浆量的20%)的主要原因是有效喷射范围与注浆量不相适应，注浆量大大超出喷浆固结所需的浆量所致。

减少冒浆量采取的措施为：提高喷射压力，适当缩小喷嘴孔径，加快提升和旋转速度。

(2)不冒浆则是地层中有较大空隙，可采取的措施为：
在浆液中掺入适量的速凝剂，缩短固结时间，使浆液在一定土层范围内凝固，在空隙地段增大注浆量，填满空隙后再继续正常喷浆。

5、消除固结体顶部凹穴：
当喷浆完毕后，直接从喷射孔中再次注入浆液填满凹穴为止。

旋喷桩施工质量控制措施

旋喷桩施工质量控制措施旋喷桩作为一种重要的地基处理方式，在工程施工中得到了广泛的应用。

旋喷桩施工质量直接关系到工程的安全、稳定性及使用寿命。

因此，在旋喷桩施工过程中，必须采取有效的控制措施来保证施工质量。

本文将从桩身质量控制、桩头加固和检验验收等方面阐述旋喷桩施工质量控制措施。

一、桩身质量控制1. 选用合格的原材料旋喷桩的质量受到原材料的影响，因此在选择原材料时必须严格把控。

首先要确保钢管的规格合格、伸缩性好、无明显缺陷以及材质满足要求；其次要确保喷射混凝土的配合比准确、材料比例适合，控制其施工的湿度、温度和混凝土用水量等。

材料的选择不合理或材料的质量不合格，都会导致旋喷桩质量不稳定，影响工程的使用寿命。

2. 施工时加强内检、外检旋喷桩施工质量的控制需要在施工中进行。

在旋喷桩施工过程中，施工人员要加强钢管管壁的检验，以避免钢管表面明显的锈蚀、划痕、凹陷等引起的管道不平整；同样，喷射混凝土内部的缺陷也需要在施工中被察觉。

在施工完成后，施工单位也需要对旋喷桩的外观进行全面的外检，以便及时排除缺陷和问题。

3. 严格控制深度和直线度在旋喷桩施工时，管壁的进深和直线度也必须得到严格的控制。

管壁进深度为旋喷桩稳定性的保障，必须根据钢管管道的直径、钢管的材质及厚度和确定，一般以钢管直径的3倍为标准，管道进深度因地而异，需要经过技术考察或者旁站试验决定。

而直线程度的控制则是保证旋喷桩竖直的关键，其偏差一般应控制在08%以内，以保证轴心能够垂直于施工面。

二、桩头加固旋喷桩的桩头加固，主要是为了加强钢管的管壁承受力，避免土石垮塌和桩头伸出等问题。

旋喷桩的桩头加固分为内部加固和外部加固两种情况。

1. 内部加固旋喷桩的内部加固，通常采用钢筋、混凝土、水泥和砂浆等材料进行加固。

加固的过程通常是在旋喷桩注入混凝土之前进行加固，将钢筋塞入钢管中，并钢筋预留一定长度。

在注入混凝土后，将预留的钢筋曲弯，使其与混凝土紧密结合，提高旋喷桩的坚固度，从而保护、强化旋喷桩的承载力。

旋喷桩施工工艺及质量控制要点

结合本工程工程实际，在这里我们仅介绍三管法旋喷桩。三管法旋喷是一种水、气喷射、浆液灌注搅拌混合喷射的方法。即用三层喷射管使高压水和空气同时横向喷射并切割地基土体，借空气的上升力把被破碎的土由地表排除；于此同时，另一个喷嘴将水泥浆低压力喷射注入到被切割、搅拌的地基中，使水泥与混凝土达到加固目的其加固直径可达800～2000mm。采用三管法旋喷，应先送高压水、再送水泥浆和压缩空气喷射时先应达到预定的喷射压力、喷浆量后，再逐渐提升注浆管，注浆管分段提升的搭接长度不得小于100mm；当达到设计桩顶高度或地面出现溢浆现象时，应立即停止当前桩的旋喷工作，并将旋喷管拔出并清洗管路。三重管法是将水泥浆与压缩空气同时喷射，除可延长喷射距离、增大切削能力外，也可促进废土的排除，减轻加固体单位体积的重量。
一、概述
高压旋喷桩是利用水泥浆搅拌系统、高压注浆泵、钻机等设备将水泥浆变成旋转的高速射流，利用射流的强大动能将土体破碎、搅拌，使水泥浆均匀地与原位土体混合在一起，硬凝后形成的圆柱状水泥土固结体。其主要应用于既有建筑物的加固补强、软土地基的加固处理等。旋喷桩可以根据工程实际情况设计为单桩承载、多桩承载和复合地基几种形式。
二、施工原理及工艺流程
结合本工程工程实际，在这里我们仅介绍三管法旋喷桩。三管法旋喷是一种水、气喷射、浆液灌注搅拌混合喷射的方法。即用三层喷射管使高压水和空气同时横向喷射并切割地基土体，借空气的上升力把被破碎的土由地表排除；于此同时，另一个喷嘴将水泥浆低压力喷射注入到被切割、搅拌的地基中，使水泥与混凝土达到加固目的其加固直径可达800～2000mm。
5.旋喷提升当喷射注浆管插入设计深度后，接通泥浆泵，然后由下向上旋喷，同时将泥浆清理排出。喷射时，先应达到预定的喷射压力、喷浆后再逐渐提升旋喷管以防扭断旋喷管。为保证桩底端的质量，喷嘴下沉到设计深度时，在原位置旋转10秒钟左右，待孔口冒浆正常后再旋喷提升。钻杆的旋转和提升应连续进行，不得中断，钻机发生故障，应停止提升钻杆和旋转，以防断桩，并立即检修排除故障，为提高桩底端质量，在桩底部1.0m范围内应适当增加钻杆喷浆旋喷时间。在旋喷提升过程中，可根据不同的土层，及时调整钻杆旋喷参数
