过程控制之液位流量串级控制系统
下水箱液位和进口流量串级控制试验概要
下水箱液位和进口流量串级控制实验一、实验目的1、学习闭环串级控制的原理。
2、了解闭环串级控制的特点。
3、掌握闭环串级控制的设计。
4、初步掌握闭环串级控制器参数调整。
二、实验设备A3000-FS/FBS 现场系统,任意控制系统。
(该实验要求中、下水箱均配置液位传感器)三、实验原理单回路控制系统解决了工艺生产过程自动化中大量的参数定值问题。
但是,随着现代工业生产的迅速发展,工艺操作条件的要求更加严格,对安全运行和经济性及对控制质量的要求也更高。
但回路控制系统往往不能满足生产工艺的要求,在这样的情况下,串级控制系统就应运而生。
1、串级控制系统的结构串级控制系统是改善控制质量的有效方法之一,在过程控制中得到广泛地应用,串级控制系统是指不止采用一个控制器,而是将两个或几个控制器相串级,是将一个控制器的输入作为下一个控制器设定值的控制系统。
2、串级控制系统的名词术语主被控参数:在串级控制系统中起主导作用的那个被控参数。
副被控参数:在串级控制系统中为了稳定主被控参数而引入的中间辅助变量。
主被控过程:由主参数表征其特性的生产过程,主回路所包含的过程,是整个过程的一部分,其输入为副被控参数,输出为主控参数。
副被控过程:由副被控参数为输出的生产过程,副回路所包含的过程,是整个过程的一部分,其输入为控制参数。
主调节器:按主参数的测量值与给定值的偏差进行工作的调节器,其输出作为副调节器的给定值。
副调节器:按副参数的测量值与主调节器输出的偏差进行工作的调节器,其输出直接控制调节阀动作。
副回路:由副调节器、副被控过程、副测量变送器等组成的闭合回路。
主回路:由主调节器、副回路、主被控过程及主测量变送器等组成的闭合回路。
一次扰动:作用在主被控过程上的,而不包括在副回路范围内的扰动。
二次扰动:作用在副被控过程上,即包括在副回路范围内的扰动。
当生产过程处于稳定状态时,它的控制量与被控量都稳定在某一定值。
当扰动破坏了平衡工况时,串级控制系统便开始了其控制过程。
基开LC和组态王的液位流量串级控制系统设计
液 位 控 制 涉及 工 业 控 制领 域 广 泛 ,同 时液 位 控 制 过 程 具 有 非 线 性 及滞 后 性 等 特 点 ,传 统 的单 回路 控 制 系 统 在 大 多 数 工 业 控 制 场 合 能够 基 本 满 足 生 产 工 艺 要求 . 但 是 现 代
工业生产朝着大型化、 智能 化 方 向发 展 , 对控 制质 量 的要 求 不断提升 , 有 些 控 制 过程 存 在 大滞 后 现 象 。 有 明显 的时 变 性
在 工 业 控 制 领 域得 到 广 泛应 用 ,组 态 王 是面 向 自动 化 现 场 的工 业 控 制 软 件 , 能 够 在线 显 示 实 时 曲线 和 历 史 曲 线 , 在 线 修 改 控 制 参 数 并 可 编辑 任 意 流程 画 面 进 行动 态实 时显 示 等 功 能 应 用 广 泛闭 。 本 文介 绍 的 液位 流 量 控 制 把 两 者结 合 起 来 实现对液位 的精确控制 , 具有控制精度 高、 编程实现方便 、 显 示 界 面 友好 及控 制品 质 高 等优 点 。
( 宿 州 学 院 机 械 与 电子 工程 学 院 , 安徽 宿州 2 3 4 0 0 0 )
摘
要: 水 箱 液位 控 制 过 程 存 在 大 纯 滞后 、 明 显 的 非 线性 及 时 变性 等 特 点 . 使 用 传统 的单 回路 控 制 系统 在有 些场 合 难 以
满足高精度、 高控 制 品质 的要 求 。该 文 以过 程控 制 系统 实验 装 置 中 的水 箱 液住 为控 制 对 象 . 控 制 器 采 用 西 门子 P L C 对 现 场 液
第 5 期
李 彪: 基于 P L C 和 组 态 王 的 液位 流量 串级 控 制 系统 设 计
液位串级控制系统
控制系统分析课程设计课题:液位串级控制系统设计系别:电气与电子工程系专业:自动化姓名:学号:指导教师:任琦梅河南城建学院成绩评定·一、指导教师评语(根据学生设计报告质量、答辩情况及其平时表现综合评定)。
课程设计成绩评定1系统结构设计1.1控制方案串级控制系统是一种常见的复杂控制系统,它是根据系统结构命名的。
一、基本原理:它是由两个或者两个以上的控制器串联而成的,一个控制器的输出是另一个控制器的的给定值。
二、结构:整个系统包括两个控制回路,即主回路和副回路。
主回路有主控制器、副回路、主对象和主变送器构成;而副回路由副控制器、控制阀、副对象和副变送器构成。
三、特点:与简单控制系统相比,串级控制系统由于在结构上增加了一个副回路,所以有以下特点(1)、对于进入副回路的扰动具有较快、较强的克服能力。
(2)、改善主控制器的广义对象的特性。
(3)、对符合和操作条件的变化有一定的自适应能力。
(4)、副回路可以按照主回路的需要更精确地控制操纵变量的质量流和能量流。
四、应用场合:(1)、用于克服变化剧烈的和幅值大的干扰。
(2)、用于时滞较大的对象。
(3)、用于容量之后较大的对象。
(4)、用于克服对象的非线性。
本控制系统中,被控参量有两个,上水箱的液位和下水箱的液位,这两个参量具有相关关系。
上水箱的液位可以影响下水箱的液位,根据上下水箱的液位相关关系,故系统采用的串级控制。
其中,内环控制上水箱的液位,外环控制下水箱的液位,系统远行使下水箱的液位跟随给定值,系统框图如下图3.1所示图3.1液位-液位串级控制系统框图1.2控制规律本设计采用的是工业控制中最常用的PID控制规律,内环与外环的控制算法采用PID算法,PID算法实现简单,控制效果好,系统稳定性好,外环PID的输出作为内环的输入,内环跟随外环的输出。
在工程实际中,应用最为广泛的调节器控制规律为比例、积分、微分控制,简称PID控制,又称PID调节。
它结构简单,参数易于调整,在长期的应用中积累了丰富的经验。

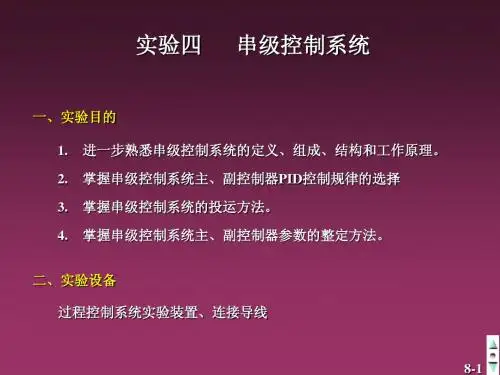

4 实验四 液位串级调节系统
“-” (2)二次干扰下,若D1→△h2↓ →测量值PV2↓ → e2↓ →副调节器“ -”输出→ ↑ 调节阀“+”开度↑
△h2↑(平稳) 进入水槽流量↑
8-2
4、工作过程
恒流器Ⅰ
8mA
3mA
恒流器Ⅱ
80% 30%
给定SV1
e1
- PV1
干扰 D1(s)
副变量 h1 1水槽 副被控对象
D2
主变量 h2 2水槽 主被控对象
置U2” 按钮,调U2 = 4mA(40%)] ,加入一个阶跃干扰,记录下该调节过
程,这一次曲线记入上表第3次做表格。
干扰
给定值SP
+ -
内给SP1 主调节器 DTL-321
-
副调节器 MV DTL-321
水槽Ⅱ
h2
水槽Ⅲ
被控参数h3
PV1
PV2
0~10mA
测量变送器 DBC-211 测量变送器 DBC-211
主调节器(PI) δ=35% TI =185s 15s TD=0 TD=0 KC =1.5 TI =
主被控参数分析结论:由上述数据可 知衰减比n=2.5:1<4:1 ,即主被控 参数h3也没有达到4:1衰减,即主副 调节器PID整定得不合适。调整PID 参数后,重新做第二次整定,直到 n≥4﹕1为止。 8-9
TI =∞ TD=0
定得比较合适。满足了PID参数整定 要求,达到了实验要求。
8-10
8.
副调节器PID参数保持上一步的不变,则用上述方法整定主调节器PID参数整
定。这一次曲线记入上表第2次做表格
9.
重新确定干扰通道上的水龙头开关位置,使干扰落在副环之外,主环之内。等
过程控制系统(1)
第一章过程控制系统概述1.五大参量:温度、压力、流量、物位(液位)、成分2.过程控制系统的组成:控制器,执行器,被控过程和测量变送等组成;除被控对象外都是变送单元。
过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元,控制器,被控对象。
系统中的名词术语:1)被控过程:生产过程中被控制的工艺设备或装置(即从被控参数检测点至调节阀之间的管道或设备)。
2)检测变送器:检测量转换为统一标准的电信号。
3)调节器(控制器):实时地对被控系统施加控制用。
4)执行器:将控制信号进行放大以驱动调节阀。
5)被控参数:被控过程内要求保持稳定的工艺参数。
6)控制参数:使被控参数保持期望值的物料量或能量。
7)设定值:被控参数的预定值。
8)测量值:测量变送器输出的被控参数值。
9)偏差:设定值与测量值之差。
10)扰动作用:作用于被控对象并引起被控变量变化的作用。
11)控制作用:调节器的输出(控制调节阀的开度)。
控制器,执行器和检测变送环节称为过程仪表;过程控制系统由过程仪表和被控过程组成。
3.性能指标:包含了对控制系统的稳定性、准确性和快速性三方面的评价。
稳态误差ess:描述系统稳态特性的唯一指标(静态指标)。
衰减比n:n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。
一般为4:1-10:1,4:1为理想指标,也是用来调试的。
前馈,反馈控制特点(1)反馈控制系统:根据系统被控参数与给定值的偏差进行工作;是按照偏差进行调节,达到减小或消除偏差的目的;偏差值是系统调节的依据;可以有多个反馈信号;属于闭环控制系统。
(2)前馈控制系统:根据扰动大小进行控制,扰动是控制的依据;控制及时;属于开环控制系统;实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表:4-20mA,DC(远距离);1-5V,DC(短距离)气动仪表:20-100Kpa(100m)直流电流4-20mA,空气压力20-100Kpa为通用标准信号。
实验一液位流量过程控制系统
实验一ﻩ液位流量过程控制系统一、实验目的1.掌握控制对象动态特性测试的方法.2.熟悉1~2阶单回路控制系统和串级控制系统的组成,调节器参数整定.3. 了解干扰信号加于不同位置对调节质量的影响.4。
掌握P、I、D参数对系统性能的影响。
二、实验内容1。
动态特性测试液位对象的动态特性测试流量对象的动态特性测试2.单回路控制系统液位单回路控制及参数整定流量单回路控制及参数整定3。
串级控制系统串级控制的组成串级控制时调节器的参数整定及系统投运4。
比值控制系统相乘控制方案的实施比值控制时比值系数的设置三、实验用图所有原理框图、接线图均在实验步骤内四、实验预备知识1.了解差压变送器的工作原理和结构。
2. 了解电气调节阀和流量传感器工作原理和信号的传递与控制.3. 掌握PID数字控制仪的接线与操作方法。
五、实验预习1。
了解实验装置,熟悉液位与流量过程控制系统面板图(见附图一).2.根据每个实验的要求和对应实验装置的面板图,完成“实验原理与步骤”中各种实验的原理框图和接线图,以此为依据进行实验。
3。
写出每个实验的操作步骤及调节器的设置。
六、实验装置1.装置介绍a.装置的组成该装置由控制对象和控制台两部分组成.控制对象包括两阶液位对象、水槽、水泵、流体输送管道、空气过滤减压阀、电气转换器以及有关的液位压力检测变送和气动调节阀.在控制屏上安装了数字调节仪表、泵的开停按钮及整个工艺模拟流程图等。
模拟流程图上的有输入输出线插座孔.因此在组成不同控制回路时,只要在这些插孔上进行不同的连接,就能方便组成不同的控制回路.b。
模拟屏模拟屏上的流程图如图4所示。
图中,Ο为插座孔.C1、C2、C3为三个调节器(C1带有通信接线、C2带有外设定功能),C1为主调节器,C2为副调节器,C3为外加干扰;框中的PV、SP、OUT分别表示调节器的测量、外给定、输出;FT1、FT2分别表示内、外容器的流量检测变送值经F/I转换后的标准电流输出信号;V1、V2表示调节阀的输入信号插座孔,接收来自调节器的标准电流输出信号并经电气转换器转换成标准气信号后送到气动调节阀。
双容水箱液位流量串级控制系统设计
双容水箱液位流量串级控制系统设计引言:双容水箱液位流量串级控制系统是一种用于控制液位和流量的自动化系统。
该系统通过对水泵和阀门的控制,实现对水箱液位和流量的精确调节。
在工业生产中,液位和流量的稳定控制对于保证生产过程的正常运行至关重要。
因此,设计一个可靠的双容水箱液位流量串级控制系统具有重要的实际意义。
系统设计:1.系统硬件组成-水泵:负责将水从源头输送至水箱中。
-水箱:承装和储存水,通过液位传感器测量液位。
-液位传感器:用于测量水箱液位,将测量结果传输给控制器。
-流量传感器:用于测量水流量,将测量结果传输给控制器。
-控制阀:通过控制水流量来调节水箱液位。
-控制器:根据液位和流量传感器的反馈信号,控制水泵和控制阀的启停和开关。
2.系统工作原理双容水箱液位流量串级控制系统的工作原理是通过液位和流量传感器实时监测水箱液位和水流量的变化,并将测量结果传输给控制器。
控制器根据设定的目标液位和流量值,计算出所需的水泵和控制阀的工作状态。
当实际液位或流量低于目标值时,控制器启动水泵和控制阀以增加水流量,从而提高液位;反之,当实际液位或流量高于目标值时,控制器关闭水泵和控制阀以减少水流量,以降低液位。
3.系统控制策略双容水箱液位流量串级控制系统的控制策略可以采用PID控制器。
PID控制器是一种常用的控制算法,它通过对比实际测量值和目标值,计算出一个控制量,然后对被控对象进行控制。
其算法由比例(P)、积分(I)和微分(D)三个部分组成,可以有效地控制系统稳定性和响应速度。
在双容水箱液位流量串级控制系统中,可以将液位作为主要控制量,流量作为辅助控制量。
首先,通过对液位传感器和流量传感器的测量值进行PID控制,控制水泵的启动和停止,以满足目标液位和流量的要求。
接下来,根据控制阀的反馈信号,通过控制阀的开关来实现对水箱液位的精确调节。
4.系统安全性和可靠性双容水箱液位流量串级控制系统设计中,应考虑系统的安全性和可靠性。
【精品】基于MATLAB的液位与流量串级控制系统设计与仿真毕业论文设计
北方民族大学学士学位论文论文题目:基于MATLAB的液位与流量串级控制系统设计与仿真院(部)名称: 电气信息工程学院专业: 电气工程及其自动化论文提交时间: 2011年5月20日论文答辩时间: 2011年5月28日学位授予时间:北方民族大学教务处制毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日摘要随着科学技术的不断进步,在现代各种复杂控制系统中,串级控制系统占有较大比重;串级控制系统是过程控制中的一种多回路控制系统,是为了提高单回路控制系统的控制效果而提出来的一种控制方案。
过程控制实训
过程控制实训报告班级:_____________ 电子A1532班 _________姓名:_________________ 万懿锋_____________学号:37 ___________________指导教师:_______________ 曾伟______________扌报告成绩:_______________________________平时成绩:__________________________________操作成绩:__________________________________教师评语:_________________________________________________电子工程学院二零一八年十一月目录实训一三容水箱液位定值控制系统 (1)实训二下水箱液位与进水流量串级控制系统 (3)实训三盘管出水口温度滞后控制系统 (5)实训四盘管出水口水温与热水流量的串级控制系统. (7)实训五盘管出口与锅炉内胆的水温串级控制系统. (9)实训六单闭环流量定值控制系统 (11)实训报告院(系):电子工程学院 课程名称:过程控制实训日期:2018.11.19班级 A1532 组 号学号37 电子信息实验楼405专业 自动化姓名万懿锋实训 名称实训一三容水箱液位控制1 •了解三容水箱液位定值控制系统的结构和组成。
2 •掌握三阶系统调节器参数的整定与投运方法。
3 •研究调节器相关参数的变化对系统静、动态性能的影响。
4 .分析P 、PI 、PD PID 四种控制方式对本实训系统的作用。
5 •综合分析五种控制方案的实训效果。
本实训系统结构图和方框图如图1-1所示。
本实训以上、中、下三只水箱串联作被控对象,下水箱的液位高度为系统的被控制量。
由第二章双容特性测试实训可 推知,三容实训 仪器 材料1. 实训对象及控制屏、 SA-11挂件一个、SA-13挂件一个、SA-14挂件一个、计 算机一台(DCS 需两台计算机)、万用表一个:2. SA-12挂件一个、3. SA-21挂件一个、4. SA-31挂件一个、 换器两个,网线四根:5. SA-41 挂件一个、6. SA-42挂件一个、RS485/232转换器一个、通讯线一根;SA-22挂件一个、SA-23挂件一个;SA-32挂件一个、SA-33挂件一个、主控单元一个、数据交 CP5611专用网卡及网线;实训 目的 要求实 训 原 理1-1三容液位定值控制系统(a )结构图(b )方框图上水坊电目闯韦阀 Fl- I■"- _______ _____一 ------------ --------------图 * FIT"'下样"嘛I对象是一个三阶系统,可用三个惯性环节来描述。
(完整word版)上水箱液位与进水流量串级控制系统
题目11 上水箱液位与进水流量串级控制系统一、课程设计主要任务及要求1、了解液位-流量串级控制系统的结构组成与原理。
2、掌握液位—流量串级控制系统调节器参数的整定与投运方法。
3、进行串级控制系统PID参数整定。
4、了解阶跃扰动分别作用于副对象和主对象时对系统主控制量的影响.二、实验设备1. THJ-FCS型高级过程控制系统实验装置。
2。
计算机及相关软件。
三、实验原理本实验系统的主控量为上水箱的液位高度H,副控量为气动调节阀支路流量Q,它是一个辅助的控制变量。
系统由主、副两个回路所组成。
主回路是一个定值控制系统,要求系统的主控制量H等于给定值,因而系统的主调节器应为PI或PID控制。
副回路是一个随动系统,要求副回路的输出能正确、快速地复现主调节器输出的变化规律,以达到对主控制量H的控制目的,因而副调节器可采用P控制。
但选择流量作副控参数时,为了保持系统稳定,比例度必须选得较大,这样比例控制作用偏弱,为此需引入积分作用,即采用PI控制规律。
引入积分作用的目的不是消除静差,而是增强控制作用。
显然,由于副对象管道的时间常数小于主对象上水箱的时间常数,因而当主扰动(二次扰动)作用于副回路时,通过副回路快速的调节作用消除了扰动的影响。
本实验系统结构图和方框图如图5-15所示。
图5-15上水箱液位与进水流量串级控制系统(a)结构图(b)方框图四、实验控制系统流程图本实验控制系统流程图如图5—16所示.图5-16 实验控制系统流程图本实验主要涉及三路信号,其中两路是现场测量信号上水箱液位和管道流量,另外一路是控制阀门定位器的控制信号。
本实验中的上水箱液位信号是标准的模拟信号,与SIEMENS的模拟量输入模块SM331相连,SM331和分布式I/O模块ET200M直接相连,ET200M挂接到PROFIBUS-DP总线上,PROFIBUS-DP总线上挂接有控制器CPU315—2 DP(CPU315-2 DP为PROFIBUS-DP总线上的DP主站),这样就完成了现场测量信号向控制器CPU315-2 DP的传送。
串级控制系统ppt课件
单回路系统的积分饱和现象举例
单回路PID控制系统(无抗积分饱和措施) (参见模型…/CascadePID/SinglePidwithInteSatur.mdl)
单回路系统的防积分饱和
ysp(t) e(s)
+
KC +
-
+
d(t)
v
广义
+ +
对象
y(t)
1 TI s +1
讨论:正常情况为标准的PI控制算法;而当出现超限 时,自动切除积分作用。
串级回
路的等 R1
效系统
+ -
D2
0.2 5s +1
s +1
D1
u Kc
0.8
+ +
y2
1
+ +
s +1
20s + 1
y1
原单
R1
回路
+
D2
D1
u
1
+ +
y2
1
+ +
Kc
5s +1
20s + 1
y1
系统
-
副回路对主对象开环特性 的影响举例
A3000过程控制实验指导 第四章
第四章串级控制系统实验第一节串级控制系统的连接实践一、串接控制系统的组成图4-1是串级控制系统的方框图。
该系统有主、副两个控制回路,主、副调节器相串联工作,其中主调节器有自己独立的设定值R,它的输出m1作为副调节器的给定值,副调节器的输出m2控制执行器,以改变主参数C1。
图4-1 串级控制系统的方框图R-主参数的给定值 C1-被控的主参数 C2-副参数f1(t)-作用在主对象上的扰动 f2(t)-作用在副对象上的扰动二、串级控制系统的特点1.改善了过程的动态特性由负反馈原理可知,副回路不仅能改变副对象的结构,而且还能使副对象的放大系数减小,频带变宽,从而使系统的响应速度变快,动态性能得到改善。
2.能与时克服进入副回路的各种二次扰动,提高了系统抗扰动能力串级控制系统由于比单回路控制系统多了一个副回路,当二次扰动进入副回路,由于主对象的时间常数大于副对象的时间常数,因而当扰动还没有影响到主控参数时,副调节器就开始动作,与时减小或消除扰动对主参数的影响。
基于这个特点,在设计串级控制系统时尽可能把可能产生的扰动都纳入到副回路中,以确保主参数的控制质量。
至于作用在主对象上的一次扰动对主参数的影响,一般通过主回路的控制来消除。
3.提高了系统的鲁棒性由于副回路的存在,它对副对象(包括执行机构)特性变化的灵敏度降低,即系统的鲁棒性得到了提高。
具有一定的自适应能力串级控制系统的主回路是一个定值控制系统,副回路则是一个随动系统。
主调节器能按照负荷和操作条件的变化,不断地自动改变副调节器的给定值,使副调节器的给定值能适应负荷和操作条件的变化。
三、串级控制系统的设计原则1.主、副回路的设计1)副回路不仅要包括生产过程中的主要扰动,而且应该尽可能包括更多的扰动信号。
2)主、副对象的时间常数要合理匹配,一般要求主、副对象时间常数的匹配能使主、副回路的工作频率之比大于3。
为此,要求主、副回路的时间常数之比应该在3~10之间。
过程控制工程考点解析
过程控制工程考点解析第一章1.什么是过程控制系统?其基本分类方法有哪些?过程控制系统通常是指工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度、和PH等这样的一些过程变量的系统。
基本分类方法(1)按过程控制系统的结构特点分为反馈控制系统、前馈控制系统、前馈-反馈控制系统(2)按给定值信号的特点分为定值控制系统、程序控制系统、随动控制系统。
2.试说明书中图1-2b供氧量控制系统框图中被控“过程”包含哪些管道设备以及图中各符号的含义。
过程:节流装置到氧气流量调节阀之间的管道设备。
x(t)代表设定值;e(t)表示偏差信号;u(t)表示控制器控制作用信号;q(t)表示调节阀的流量信号;f(t)过程受到的干扰信号;y(t)过程的输出信号;z(t)测量信号3. 在过程控制中,为什么要由系统控制流程图画出其框图。
为了更清楚地表示控制系统各环节的组成、特性和相互间的信号联系,这样也便宜其他人员的理解第二章2-2.什么是过程通道?什么是过程的控制通道和扰动通道?它的数学模型是否相同?问题一:被控过程输入量与输出量之间的信号联系称为过程通道。
问题二:过程的控制通道:控制作用与被控量之间的信号联系。
过程的扰动通道:扰动作用与被控量之间的信号联系。
问题三:他们的数学模型不一样,因为过程通道、控制通道和扰动通道所表示的环节不是同一个。
2-6. 如图所示液位过程的输入量为Q1,流出量为Q2,Q3,液位h为被控参数,C为容量系数,并设R1、R2、R3均为线性液阻,要求:(1)列出过程的微分方程组;(2)画出过程的方框图。
(3)求过程的传递函数W0(S)=H(S)/Q1(S);答:(1)(2)(3)2-8.略。
2-11.为什么大多数过程控制的数学模型可用一阶、二阶、一阶加滞后和二阶加滞后环节之一来近似描述?有何理论依据?2-24.采用分度号K的热电偶测量炉温为800℃,其冷端温度为0℃求其热电势E( t,t0) ?2-43.数据采集系统的基本组成部分有哪些?它们分别实现哪些功能?数据采集系统由传感器、信号调理电路、数据采集电路三部分组成。
过程控制之液位流量串级控制系统
过程控制之液位流量串级控制系统1.1控制系统在实际应用中的重要意义单回路控制系统是过程控制中结构最简单的一种形式,它只用一个调节器,调节器也只有一个输入信号,从系统方框图看,只有一个闭环。
在大多数情况下,这种简单系统已经能够满足工艺生产的要求。
但在复杂的控制系统中,则需在单回路的基础上,采取其它措施,组成复杂控制系统,而串级控制系统就是其中一种改善和提高控制品质的极为有效的控制系统。
液位和流量是工业生产过程中最常用的两个参数,对液位和流量进行控制的装置在工业生产中应用的十分普遍。
液位的时间常数T一般很大,因此有很大的容积迟延,如果用单回路控制系统来控制,可能无法达到较好的控制质量。
而串级控制系统则可以起到十分明显的提高控制质量的效果,因此往往采用串级控制系统对液位进行控制。
1.2 系统结构设计过程控制系统由四大部分组成,分别为控制器、调节器、被控对象、测量变送。
本次为流量回路控制,即为闭环控制系统,结构组成如下图1.1所示。
图1.1 液位单回路控制系统框图当系统启动后,水泵开始抽水,通过管道分别将水送到上水箱和下水箱,由HB返回信号,是否还需要放水到下水箱。
其过程控制系统图如图1.2所示。
图1.2 控制系统框图1.3控制系统的总体方框图及工作过程图1.3控制系统框图单容水箱如图1.2所示,Qi 为入口流量,由调节阀开度μ加以控制,出口流量则由电磁阀控制产生干扰。
被调量为水箱中的水位H,它反映水的流入与流出量之间的平衡关系。
现在分析水位在电磁阀开度扰动下的动态特性。
显然,在任何时刻水位的变化均满足下述物料平衡方程:()1i o dH Q Q dt F=- (1.1) 其中 i Q k μμ= (1.2)o Q =(1.3)F 为水箱的横截面积;k μ是决定于阀门特性的系数,可以假定它是常数;k 是与电磁阀开度有关的系数,在固定不变的开度下,k 可视为常数。
液位对象的传递函数: ()()i H s Q s =2.1 控制规律的比较与选择2.1.1 常见控制规律的类型及优缺点比较PID 控制的各种常见的控制规律如下:一、比例调节(P 调节)在P 调节中,调节器的输出信号()u t 与偏差信号()e t 成比例,即()()C u t K e t = (2.1)式中Kc 称为比例增益(视情况可设置为正或负), ()u t 为调节器的输出,是对调节器起始值()0u 的增量,()0u 的大小可以通过调整调节器的工作点加以改变。
过程控制系统串级控制系统实验
实验一串级控制系统组成实验一、概念在串级控制系统中,采用了主、副两只控制器,其中主控制器的输出作为副控制器的给定,而由副控制器的输出去控制控制阀。
本次实验采用仪表实验装置,其内容就是让学生自行连成液位与液位及液位与流量两个串级控制系统。
二、目的要求、1.熟悉实验装置(参见实验指导书)。
2.利用所提供的液位实验装置连成一个以二阶液位L2为主变量,一阶液位L1为副变量,F2为控制变量的液位与液位串级控制系统。
3.利用液位实验装置连成一个以二阶液位L2为主变量,以一阶液位F l为副变量和控制变量的液位与流量串级控制系统。
三、注意事项1.本次实践只连线路,不允许接通电源。
四、思考问题1.串级控制系统中主、副控制器的内、外给定开关应如何放置?2.试分析液位与液位串级控制系统在干扰作用下的工作过程。
3.已知控制阀为气闭式,并安装在水槽的入口处,试分析液位与液位串级控制系统中主、副控制器的正、反作用应如何选?实验二串级控制系统的投运和整定一、概述串级控制系统具有主、副两只控制器,因此投运和整定要比单回路系统复杂一些。
但只要按照先副后主的步骤循序进行,并掌握住投运和整定的要领,串级控制系统的投运和整定方法也是不难掌握的。
串级控制系统的整定方法很多,本次采用的是一步整定法。
即先根据副变量的类型,按经验数据将副控制器参数一次性放好,不再改变,然后再按单回路系统的4:1衰减曲线法直接整定主控制器的参数。
本次实验要求学生利用所提供的液位实验装置连成一个以二阶液位L2为主变量,一阶液位L l为副变量,F2为控制变量的液位与液位串级控制系统,并对该系统进行投运和整定实践。
二、实验目的1.串级控制系统的投运2.串级控制系统控制器参数的整定三、实验要求1.掌握串级控制系统的投运方法。
2.掌握一步整定法整定串级控制系统控制器参数的方法。
3.要求学生根据实验的目的要求自行拟定实验步骤。
4.实验完成后一星期内每人提交一份实验报告,内容要求同前。
液位串级控制系统
DCS实训报告姓名:学号:院系:电子信息与电气工程学院一.实训目的(1)熟悉集散控制系统(DCS)的组成(2)掌握MACS组态软件的使用方法。
(3)培养灵活组态的能力。
(4)掌握系统组态与装置调试的技能。
二.实训内容以双容水箱为对象,设计液位串级控制系统,并利用MACS组态软件完成组态包括:1 数据库组态2 设备组态3控制器算法组态4 画面组态5 系统调试三、实训设备和器材(1)THSA-1型生产过程自动化技术综合实训装置。
(2)和利时DCS控制系统。
四.实训工程分析双容水箱液位定值控制系统需要二个输入测量信号,一个输出控制信号。
因此需要一个模拟量输入模块FM148A和一个模拟量输出模块FM151。
采集上水箱液位信号(LT1),下水箱液位信号(LT2)和控制电动控制阀的开度的控制信号(P1)。
通过分析可得:AI:LT1 1~5V(信号范围)0~20cm(量程)LT2 1~5V(信号范围)0~20cm(量程)AO:P1 4~20mA(信号范围)0~100%(量程)硬件的选取:(1)I/O:FM148A(一块)FM151A(一块)(2)主控模块:FM801(一块)(3)操作员站(一台)(4)工程师站(一台)控制原理框图:四.实训步骤1. 工程建立及数据库组态1)打开:开始 程序 macs 组态软件 数据库总控 点击新建工程,输入工程名如下图:2)选择新建工程,选择编辑>域号组态,选择组号为1,将刚创建的工程从“未分组的域”移到右边“该组所包含的域”里,点“确认”按钮。
出现当前域号:0。
3) 在数据库总控中添加变量。
选择编辑→编辑数据库,弹出窗口,输入用户名和口令bjhc/3dlcz。
进入数据库组态编辑窗口。
4) 选择系统→数据操作,出现下面对话框,点击“确定”按钮。
5) “AI模拟量输入”选项出现下图。
6) 选择所需项名,并更改相应数据及说明,如下图:7) 点击更新数据库。
8) “AO模拟量输出”同上,如下图:9) 点击更新数据库。
过程控制系统
分析可知,以风量作控制参数为最佳选择。
§2-3 执 行 器 选 择
0、概述
1. 作用
•在自动控制系统中,接受调节器的指令;
•经执行机构将其转换为相应的角位移或直线位移;
•去操纵调节机构,改变被控对象进、出的能量或
物料。
2.
组成
执 行 机 构 调 节 机 构
3. 类型
薄 膜 机 构 - - 应 用 最 广
快开特性:适于要求快速开、闭的控制系统。
抛物线特性:介于直线特性与对数特性之间,弥补了直线特 性小开度时控制性能差的缺点。
三、控制阀作用方式的选择
(一)、气开气关方式的选择
• 选气开还是气关式,由生产工艺的要求决定。 1、从生产的安全出发 2、从保证产品质量考虑 3、从降低原料和动力的损耗考虑 4、从介质特点考
过程控制系统
第一章 绪论 第二章 单回路控制系统 第三章 串级控制系统
第一章 绪论
1、过程控制的概念
凡是采用数字或模拟控制方式对生产过程的某一或某些 物理参数进行的自动控制通称为过程控制。
2、过程控制的特点
过程控制的目的:保持过程中的有关参数为一定值或按 一定规律变化。
过程控制的特点:
1、被空对象的多样性 2、普遍存在滞后 3、特性往往具有非线性
一般希望控制通道克服扰动的应使扰动作用点位置远离被控 量能力要强,动态响应应比扰动通道快,要突出干扰作用,应使扰 动作用点位置远离被控量。
(三).实例讨论
例1:喷雾式乳粉干 燥设备的控制 。
1.控制要求:干燥后的 产品含水量波动要小。
2.被控参数选择:干 燥器里的温度
3.控制参数的选择 (三种方案如图所示)
8、调节器输出:根据偏差值、经一定算法得到的输出值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
过程控制之液位流量串级控制系统1.1控制系统在实际应用中的重要意义单回路控制系统是过程控制中结构最简单的一种形式,它只用一个调节器,调节器也只有一个输入信号,从系统方框图看,只有一个闭环。
在大多数情况下,这种简单系统已经能够满足工艺生产的要求。
但在复杂的控制系统中,则需在单回路的基础上,采取其它措施,组成复杂控制系统,而串级控制系统就是其中一种改善和提高控制品质的极为有效的控制系统。
液位和流量是工业生产过程中最常用的两个参数,对液位和流量进行控制的装置在工业生产中应用的十分普遍。
液位的时间常数T 一般很大,因此有很大的容积迟延,如果用单回路控制系统来控制,可能无法达到较好的控制质量。
而串级控制系统则可以起到十分明显的提高控制质量的效果,因此往往采用串级控制系统对液位进行控制。
1.2 系统结构设计过程控制系统由四大部分组成,分别为控制器、调节器、被控对象、测量变送。
本次为流量回路控制,即为闭环控制系统,结构组成如下图1.1所示。
图1.1液位单回路控制系统框图当系统启动后,水泵开始抽水,通过管道分别将水送到上水箱和下水箱,由HB 返回信号,是否还需要放水到下水箱。
其过程控制系统图如图1.2所示。
1.3控图 单容所Qi 为口流加以控扰。
被调量为水箱中的水位H,它反映水的流入与流出量之间的平衡关系。
现在分析水位在电磁阀开度扰动下的动态特性。
显然,在任何时刻水位的变化均满足下述物料平衡方程:()1i o dH Q Q dt F =-(1.1)其中 i Q k μμ=(1.2)o Q = 1.3)F 为水箱的横截面积;k μ是决定于阀门特性的系数,可以假定它是常数;k 是与电磁阀开度有关的系数,在固定不变的开度下,k 可视为常数。
液位对象的传递函数: ()()i H s Q s =2.1 控制规律的比较与选择2.1.1 常见控制规律的类型及优缺点比较PID 控制的各种常见的控制规律如下:一、比例调节(P 调节)在P 调节中,调节器的输出信号()u t 与偏差信号()e t 成比例,即()()C u t K e t =(2.1)式中Kc 称为比例增益(视情况可设置为正或负),()u t 为调节器的输出,是对调节器起始值()0u 的增量,()0u 的大小可以通过调整调节器的工作点加以改变。
在过程控制中习惯用比例增益的倒数表示调节器输入与输出之间的比例关系:()()1u t e t δ=(2.2)其中δ称为比例带。
比例调节的显著特点就是有差调节。
比例调节的余差随着比例带的加大而加大。
从这一方面考虑,人们希望尽量减小比例带。
然而,减小比例带就等于加大调节系统的开环增益,其后果是导致系统激烈振荡甚至不稳定。
稳定性是任何闭环控制系统的首要要求,比例带的设置必须保证系统具有一定的稳定裕度。
此时,如果余差过大,则需通过其它的途径解决。
δ很大意味着调节阀的动作幅度很小,因此被调量的变化比较平稳,甚至可以没有超调,但余差很大,调节时间也很长。
减小δ就加大了调节阀的动作幅度,引起被调量来回波动,但系统仍可能是稳定的,余差相应减小。
δ具有一个临界值,此时系统处于稳定边界的情况,进一步减小δ系统就不稳定了。
二、积分调节(I 调节)的特点在I 调节中,调节器的输出信号的变化速度du (t)/d t 与偏差信号e 成正比,即:()()I du t K e t dt=(2.3) 或 ()()0tI u t K e t dt =⎰(2.4) 式中K I 称为积分速度,可视情况取正值或负值。
上式表明,调节器的输出与偏差信号的积分成正比。
I 调节的特点是无差调节,与P 调节的有差调节形成鲜明对比。
式(2.3)表明,只有当被调量偏差e为零时,I 调节器的输出才会保持不变。
然而与此同时,调节器的输出却可以停在任何数值。
这意味着被控对象在负荷扰动的调节过程结束后,被调量没有余差,而调节阀则可以停在新的负荷所要求的开度上。
I 调节的另一特点是它的稳定作用比P 调节差。
例如,根据奈氏稳定判据可知,对于非自衡的被控对象采用P 调节时,只要加大比例带总可以使系统稳定(除非被控对象含有一个以上的积分环节);如果采用I 调节则不可能得到稳定的系统。
对于同一个被控对象,采用I 调节时其调节过程的进行总比采用P 调节时缓慢,表现在振荡频率较低。
把它们各自在稳定边界上的振荡频率加以比较就可以知道,在稳定边界上若采用P 调节则被控对象须提供180°相角滞后。
若采用I 调节则被控对象只须提供90°相角滞后。
这就说明用I 调节取代P 调节就会降低系统的振荡频率。
采用I 调节时,控制系统的开环增益与积分速度K I 成正比。
因此,增大积分速度将会降低控制系统的稳定程度,直到最后出现发散的振荡过程。
因为K I 愈大,则调节阀的动作愈快,就愈容易引起和加剧振荡。
但与此同时,振荡频率将愈来愈高,而最大动态偏差则愈来愈小。
被调量最后都没有余差,这是I 调节的特点。
三、比例积分调节(PI 调节)PI 调节就是综合P 、I 两种调节的优点,利用P 调节快速抵消干扰的影响,同时利用I 调节消除余差。
它的调节规律为:()()()0tc I u t K e t K e t dt =+⎰ (2.5) 或 ()()()011tI u t e t e t dt T δ⎛⎫=+ ⎪⎝⎭⎰(2.6) 式中δ为比例带,可视情况取正值或负值;I T 为积分时间。
δ和I T 是PI 调节器的两个重要参数。
式2.6是PI 调节器的阶跃响应,它是由比例动作和积分动作两部分组成的。
在施加阶跃输入的瞬间,调节器立即输出一个幅值为Δe/δ的阶跃,然后以固定速度Δe/δTI 变化。
当t=T I 时,调节器的总输出为2Δe/δ。
由此可见,T I 可以衡量积分部分在总输出中所占的比重:T I 愈小,积分部分所占的比重愈大。
PI 调节器引入积分动作带来消除余差之好处的同时,却降低了原有系统的稳定性。
为保持控制系统原来的衰减率,PI 调节器比例带必须适当加大,这样会使调节时间ts 增大,最大偏差也会增大。
四、微分调节的特点比例调节和积分调节都是根据当时偏差的方向和大小进行调节的,而不管那时被控对象中流入量与流出量之间有多大的不平衡,而这个不平衡正决定着此后被调量将如何变化的趋势。
因为被调量的变化速度(包括其大小和方向)可以反映当时或稍前一些时间流入、流出量之间的不平衡情况,因此,如果调节器能够根据被调量的变化速度来移动调节阀,而不要等到被调量已经出现较大偏差后才开始动作,那么调节的效果将会更好,等于赋予调节器以某种程度的预见性,这种调节动作称为微分调节。
此时调节器的输出与被调量或其偏差对于时间的导数成正比,即()()D de t u t K dt=(2.7) 因此微分调节只能起辅助的调节作用,它可以与其它调节动作结合成PD 和PID 调节动作。
五、比例积分微分调节(PID 调节)PID 调节器的动作规律是()()()()0t c I D de t u t K e t K e t dt K dt=++⎰ (2.8)或()()()()011tD I de t u t e t e t dt T T dt δ⎛⎫=++ ⎪⎝⎭⎰(2.9) 式中δ、T I 和T D 参数意义与PI 、PD 调节器相同。
3 设备选型3.1 液位传感器液位传感器用来对上谁为水箱的压力进行检测,采用工业的DBYG 扩散硅压力变送器,本变送器按标准的二线制传输,喜爱用高品质低耗精密器件,稳定性、可靠性大大提高。
可方便的与其他DDZ —3X 型仪表互换配置,并能直接替换进口同类仪表。
校验的方法是通电预热15分钟后,分别在零压力和满程压力下检查输出电流值。
在零压力下调整量程电位器,使输出电流为4mA ,在满量程压力下调整量程电位器,使输出电流为20mA 。
本传感器精度为0.5级,因为为二线制,故工作时需串24V 直流电源。
压力传感器用来对上水位水箱和中水位水箱的压力进行检测,采用工业用的DBYG 扩散硅压力变送器,0.5级精度,二线制4-20mA 标志信号输出。
3.2电磁流量传感器(1)流量传感器用来对电动调节阀的主流量和干扰回路的干扰流量进行检测。
根据本试验装置的特点,采用工业用的LDS-10S 型电磁流量传感器,公称直径10mm ,流量0~.03m3/h,压力1.6Mpmax,4-20mA 标准信号输出。
可与显示,记录仪表,积算器或调节器配套。
避免了涡轮流量计非线性与死区大的致命缺点,确保实验效果能达到教学要求。
主要优点:1)采用整体焊接结构,密封性好;2)结构简单可靠,内部无活动部件,几乎无压力损失;3)采用低频矩形波励磁,抗干扰性能好,零点稳定;(2)流量转换器采用LDZ-4型电磁流量传感器配套使用,输入信号:0~0.4mV 输出信号:4~20mA DC, 许负载电阻为0~750欧姆,基本误差:输出信号量程的0.5%。
3.3电动调节阀电动调节阀对控制回路流量进行调节。
采用德国PSL202型智能电动调节阀,无需配伺服放大器,驱动电机采用高性能稀土磁性材料制造的同步电机,运行平稳,体积小,力矩大,抗堵转,控制精度高。
控制单元与电动执行机构一体化,可靠性高,操作方便,并可与计算机配套使用,组成最佳调节回路。
有输入控制信号4-20mA 及单相电源即可控制与转实现对压力流量温度压力等参数的调节,具有体积小,重量轻,连线简单,泄漏量少的优点。
采用PS 电子式直行程执行机构,4-20mA 阀位反馈信号输出双导向单座柱塞式阀芯,流量具有等百分比特性,直线特性和快开特性,阀门采用弹簧连接,可预置阀门关断力,保证阀门的可靠关断,防止泄露。
性能稳定可靠,控制精度高,使用寿命长等优点。
3.4水泵采用丹麦兰富循环水泵。
噪音低,寿命长,不会影响教师授课减少使用麻烦。
功耗小,220V 供电即可,在水泵出水口装有压力变送器,与变送器一起可构成恒压供水系统。
3.5变频器三菱FR-S520变频器,4-20mA 控制信号输入,可对流量或压力进行控制,该变频器体积小,功率小,功能非常强大,运行稳定安全可靠,操作方便,寿命长,可外加电流控制,也可通过本身旋钮控制频率。
可单相或三相供电,频率可高达200Hz 。
3.6模块选择当需要构成计算机控制系统时,过程控制装置的数据采集和控制采用目前最新的牛顿7000系列远程数据采集模块和组态软件组成,完全模拟工业现场环境,先进性与实用性并举。
有效的拉近了实验室与工业现场的距离。
它体积小,安装方便,可靠性极高。
1) D/A 模块:采用牛顿7024模块。
4路模拟输出,电流(4-20mA )电压(1~5V )信号均可。
2) A/D 模块:采用牛顿7017模块。
8路模拟电压(1~5V )输入。
