常见消防标识的示意图
禁止类消防标识
01
02
03
禁止吸烟
用于公共场所,表示禁止 吸烟,以防止火灾和保护 公共安全。
禁止烟火
用于易燃易爆场所,表示 禁止烟火,以防止火灾和 爆炸事故。
描边定型
使用黑色或深色马克笔或水笔描边,使标识 更加清晰。
着色
根据标识的用途和要求,使用适当的颜色进 行着色,以提高辨识度。
文字说明
在标识上添加必要的文字说明,如指示语、 警示语等。
电脑绘制消防标识
创建新文档
根据标识的尺寸和分辨率要求 ,创建新的文档。

消防安全标识图例

消防安全标识图例

消防安全标识图例-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格:13*13设置在手动火灾报警按钮附近,标明名称和使用方法。

2火警电话标志规格:27*27设置在显著位置或者报警电话附近,标明在发生火灾时报警电话。

3发声警报器标志规格:13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格:27*27设置在室内消火栓附近,标明名称和使用方法。

序号标志图例名称设置说明5消防电梯标志规格:27*13设置在消防电梯口,标明消防电梯的位置。

6消火栓水泵接合器标志规格:27*13设置在消火栓水泵接合器或附近的墙面上,标明名称和供水系统。

7喷淋水泵接合器标志规格:27*13设置在喷淋水泵接合器或附近的墙面上,标明名称和供水系统。

8消防水带标志规格:13*13设置在消防水带附近位置。

9灭火器标志规格:27*27设置在灭火器存放的位置10地下消火栓标志规格:27*27设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志规格:27*27设置在室外地上消火栓附近或墙面上。

12如图灭火器使用标志规格:27*7设置在灭火器设置点的上方或灭火器箱箱体上面,标明操作使用方法、维护保养责任人。

13如图室内消火栓标志规格:45*设置在室内消火栓箱门上。

14防火卷帘地面标志规格:43*9设置在防火卷帘下方地面上,标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格:27*10设置在防火卷帘按钮旁边,标明操作方法。

16防火门标志规格:27*10设置在防火门附近或上面,提示常闭防火门保持关闭(结合单位实际,标识既可为横向、也可为纵向)。

序号标志图例名称设置说明17消防水池标志规格:27*10设置在消防水池醒目位置,标明取水口、容积、维护保养责任人。

18灭火设备标志规格:27*27设置在灭火设备附近,标明灭火设备位置。

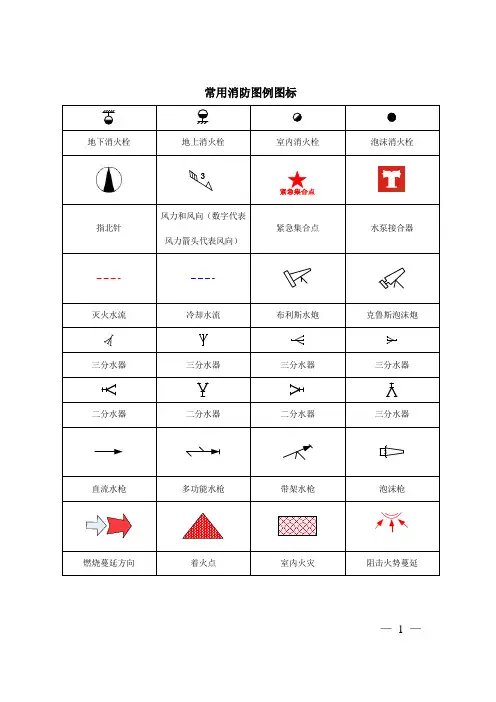

常用消防图例图标

常用消防图例图标
常用消防图例图标
地下消火栓
地上消火栓
室内消火栓
泡沫消火栓
指北针
风力和风向(数字代表风力箭头代表风向)
紧急集合点
水泵接合器
灭火水流
冷却水流
布利斯水炮
克鲁斯泡沫炮
三分水器
三分水器
三分水器
三分水器
二分水器
二分水器
二分水器
三分水器
直流水枪
多功能水枪
带架水枪
泡沫枪
燃烧蔓延方向
着火点
室内火灾
阻击火势蔓延
水罐车(头向东)
登高平台车(头向北)
照明车(头向东)
照明车(头向南)
照明车(头向西)
照明车(头向北)
指挥车(头向东)
指挥车(头向南)
指挥车(头向西)
指挥车(头向北)
气防车(头向东)
气防车(头向南)
气防车(头向西)
气防车(头向北)
三项射流车(头朝东)
三项射流车(头朝南)
三项射流车(头朝西)
三项射流车(头朝北)
水罐车(头向南)
水罐车(头向西)
水罐车(头向北)
泡沫车(头向东)
泡沫车(头向南)
泡沫车(头向西)
泡沫车(头向北)
举高喷射车(头向东)
举高喷射车(头向南)
举高喷射车(头向西)
举高喷射车(头向北)
干粉车(头向东)
干粉车(头向南)
东)
登高平台车(头向南)
登高平台车(头向西)
