XDS510 USB2.0仿真器说明书

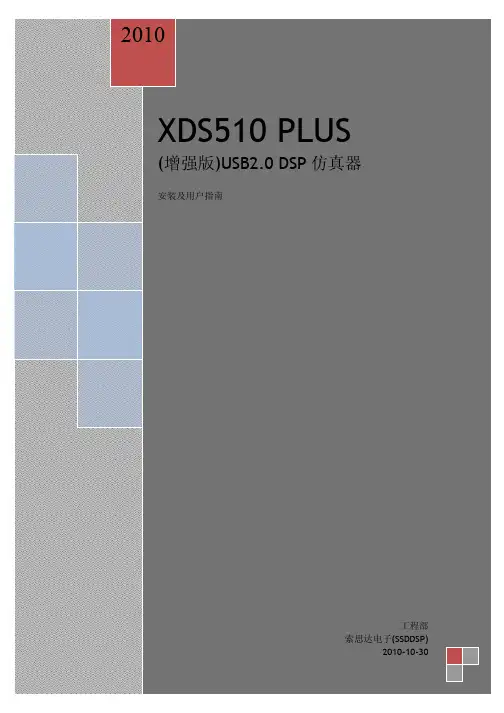

SSD-XDS510PLUS仿真器安装、使用指南_2.x
本仿真器支持 TI 的 C2000、C5000、C6000 系列芯片
※TMS320LF24xx TMS320F28xx TMS320VC54xx ※TMS320C67xx ※TMS320C64xx
※TI OMAP
2
感谢你使用索思达电子(SSDDSP)产品： 使用前请您对照仿真器型号仔细阅读本手册。 该手册协助您正确的将 XDS510 仿真器及软件安装在您的计算机上。 索思达电子(SSDDSP)产品在出厂前经过严格的测试，使用中遇到问题请随时同我公司联系。 您的问题可以通过我公司的网站 的 FAQ 得到及时的答复；可以将问题提交到 ssddsp@,web_61ic@ 得到直至您满意的 服务。 在线技术支持 QQ： 客服 A：66860430 客服 B：84569832
4. 单击 Install命令
11
5. 单击finish命令
12
1.2.2 SSD-XDS510PLUS 仿真器硬件设备安装 1. 安装准备 用所提供的USB连接线将XDS510PLUS仿真器与电脑主机相连。 2. 安装过程 将仿真器的USB口插入PC机端口后系统会自动提示安装‘找到新的硬件向导’; 单击‘下 一 步’ ，按照提示进行仿真器硬件的安装。
品种全
※对不同种类的 DSP 芯片，您无需重复购买硬件设备，只需改换不同的 DSP 开发软 件，一机多用，同时每种软件均支持 C 语言和汇编源码调试。
通用性
※XDS510 PLUS 的硬件设计采用超大规模集成电路技术，功能强大，性能可靠，同时仿真 控制板和仿真头（POD）之间设计有多级缓冲驱动，大大增强了系统的安全性和可靠性。
2010
CCS3.3安装及仿真器
CCS3.3安装、SEED-XDSUSB仿真器与TMS320C6416调试使用说明一、安装CCS软件: CCS v3.3我设定安装路径:D:\CCStudio_v3.3二、安装SEED-XDSUSB仿真器驱动安装：seedusb20setup.exe我设定相同的安装路径:D:\CCStudio_v3.3注意，一定要和ccs安装在同一目录下。
三、安装SEED-XDSUSB JTAG仿真器硬件1). 用USB线缆将XDSUSB仿真盒与电脑主机相连。
连接电路板，并上电。
2). 系统会自动提示安装‘找到新的硬件向导’;单击‘下一步’ ，选择“从列表或指定位置安装（高级）（S）”单击‘下一步’ ，选择“在搜索中包含这个位置（O）”注意:选择驱动为Drivers For CCS3.3下的 seedusb2.inf文件单击‘下一步’ ，等待完成。
正确安装后如下：有SEED-XDSusb2.0 Emulator 显示即为安装完成。
3). 系统会自动识别已检测到SEED-XDSusb2.0仿真器，即有上图的显示。
4) 使用usb20emurst.exe 重启仿真器。
四、xds510usb2.0在CCS3.3下的问题分析与解决先说明一下：1、驱动为：SEED-XDSUSB_CCS3.3；2、我的CCS和驱动安装路径为D:\CCStudio_v3.3\。
驱动文件为：SEED-XDSUSB_CCS3.3.rarCCS版本为：CCS3.31、xds510usb2.0在CCS3.3下的问题安装CCS3.3后安装新的驱动后，连接时出现如下问题：Error connecting to the target:Error 0x80000240/-172Fatal Error during: Initialization, OCS,This error was generated by TI\'s USCIF driver.2、问题分析网上有师兄提到：你看下CCS里面 CC 文件夹下BIN里面的 XDSFAST.DLL这个文件是多大的你装了510的驱动应该是352K左右如果是160K的话可能是你的去没有装好建议你重新装下驱动。
XDS510仿真器使用说明书
上海宇志通信技术有限公司
这样做是为了清空My System中的目标板，如果没有或者就是自己需要的目标板文件 就不需要进行这步清空操作了。出现如下图所示，在中间窗口的“Platform”下拉菜 单中选择xds510 emulator，双击下面的C671X XDS510 Emulator文件[如果是C5402 目标板请选择C5402 XDS510 Emulator，其他的目标板请选择对应的驱动文件]，加载 到My System中去。
4.1 仿真器 USB 设备驱动程序安装: a.将仿真器通过随机的USB2.0通讯电缆连接到主机上的USB2.0接口上,为体现
上海宇志通信技术有限公司
USB2.0的速度优势,PC主机USB控制器必须是USB2.0接口。 b.仿真器与PC连接后，系统将提示找到新的USB设备，根据新设备安装向导，选
如果出现下图，请重新按照说明书检查驱动安装路径、CCS Setup等是否正确以及目 标板是否已经连接好。 直到能进入下图表示启动CCS正常了！
上海宇志通信技术有限公司
如果您在使用DSP仿真器过程中遇到任何问题欢迎咨询销售人员，我们会协助您 解决所遇到的问题。你也可以参考TI官方网站.
支持c 语言和汇编语言 · 实现对F28x/F240x/F24x/F20x 的Flash 可编程。 · 不占用目标系统资源，支持多个DSP 同时调试仿真。 · 宽工作电压范围：1V—5V，不需独立供电,使用PC 机电源。 · 支持热插拔，我公司的USB2.0 仿真器可在不关闭主机的情况下插拔而不会损坏。
上海宇志通信技术有限公司
右键点击上图左边的My System下面的C671X XDS510 Emulator选择Properties进行如 下图的设置。
USB仿真器安装说明文档
使用广州宇华公司的USB2.0仿真器，该仿真器软件驱动完全兼容合众达的驱动，但稳定性要比合众达的稍差一些，特别是在仿真55xx系列芯片的时候会有差别。
下面我简要介绍一下该仿真器仿真C5409的过程。
特别注意的是不能在C5409开发板带电的时候插拔JTAG接口，很容易烧坏DSP。
一．硬件驱动的安装。
拿到仿真器之后可以连接好USB线，接到电脑的主板的USB接口（建议不要使用计算机的前面板扩展口，因为很多时候扩展口引线长，干扰大），仿真器的JTAG口接上C5409开发板JTAG接口（端口JP7），但是开发板不要开机。
当USB线连接上PC机之后，会有提示安装USB仿真器设备的。
选择从列表或指定位置安装，选择宇华目录下的XDSUSB2driver\WIN2k，确定后安装驱动。
选择DSP仿真器驱动后点击下一步就可以。
出现以上徽标测试不要理会，点击仍然继续。
安装完成后系统会提示重新启动的，可以不用启动的，此时可以进入我的电脑的硬件属性看仿真器是否安装上去。
在通用串行总线控制器下面可以看到DSP仿真器驱动（USB2.0）,说明设备已经安装上去了。
如果感觉有需要，可以重启一下计算机，其实一般是不需要重启的。
二．第二步就可以安装软件驱动了。
我们先来软件复位一下C5409板子，步骤很简单，直接进入界面，此时开启C5409板子的电源。
点击usb20emurst.exe，按Reset按钮。
会出现复位成功的界面（上图）。
此时就说明硬件驱动和目标板是连接好的了。
退出以上界面。
接着我们安装仿真器和C5409的软件驱动了。
进入D:\YH仿真器\仿真器驱动（for ccs2.2）\Drivers目录，点击Setup.exe就可以安装了。
上面的安装目录选择你安装CCS 2.2 5000的根目录就可以了。
安装完成后回到电脑桌面。
点击进入目标系统的设置界面点击Clear清除My System中的信息，点close退出。
点击最右边框中的Install a Device Driver进入后在CCS根目录的driver目录中找到tixds54x.dvr安装把中间框的tixds54x拖到左边的框中此时弹出上面的框点击Browse.进入driver目录找USB2.0软件驱动文件点击usb2.cfg打开就可以点击下一步了。
SEED-XDS510PLUS仿真器安装、使用指南(CCS4.x)
商标：
SEED 是北京合众达电子技术有限责任公司的注册商标。 TI、XDS510 是 Texas Instruments 的注册商标。
III
Hale Waihona Puke 更多帮助： 网址：
合众达总公司 地址： 北京市海淀区中关村南大街 12 号寰太大厦 1201 号 邮编： 100081 电话： 010-59796855 传真： 010-62161218
序列 1 2 3 名称 SEED-XDS510PLUS仿真器 电缆-USB-MINI/5P 安装光盘 数量 1 1 1
5
IV
第1 章
SEED-XDS510PLUS 仿真器安装
1.1 安装说明 1.1.1 安装环境
为了安装SEED-XDS510PLUS仿真器，系统应满足如下所述的最小要求：
Windows XP Professional SP3 Code Composer Studio™4.1.3 及以下版本。
1.1.2 SEED-XDS510PLUS 仿真器所支持的 DSP 系列
TMS320F28xx TMS320VC54xx TMS320VC55xx TMS320C64xx TMS320C67xx TMS320DM64x TMS320C643x TMS320DM64xx TMS320DM270 TMS320DM320 TMS320DM35x OMAP
4. 重新命名配置文件的名字，单击“Finish” 。
1
5. 配 置 “ Connection ” 选 择 “ SEED XDS510PLUS Emulator ” ， 配 置 “ Device ” 选 择 “TMS320DM642” ，而后单击“Save” 。
ICETEK-5100USB2.0A仿真器CCSv4安装使用指南
3、CCSv4 驱动程序安装
双击 ICETEK-5100USB2.0A 目录下的“SetupICETEK5100USB20v4.exe ”程序，开始安装 CCSv4 驱动程序，过程如下： 1、如图：点击“Yes”,进入下一步
2、如图，点击“Next”,进入下一步
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 1
瑞泰创新
9、如图，点击“finish”进入配置菜单
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 6
瑞泰创新 10、如图，按照红色部分选择“ICETEK-5100USB2.0A Emulator”
11、如图，a,在红色部分�输入器件型号，例如，这里输入“tms320f2812”, b,在红色部分�打上“√” c,在红色部点击“Next”进入下一步
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 4
瑞泰创新 6、如图，点击“Next”进入下一步
7、点击“Finish”完成工程创建
8、如图,执行 Target->New Target Configuration
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 5
瑞泰创新
A 仿真器 CCSv 4 安装使 ICETEK-5100USB2.0 ICETEK-5100USB2.0A CCSv4 用指南
1、驱动程序的目录结构
驱动程序的目录结构如图：
ICETEK-5100USB2.0A 目录下包含 SetupICETEK5100USB20v4.exe 程序， 这个程序为 ICETEK-5100USB2.0A 仿真器的 CCSv4 驱动程序，将会在“CCSv4 驱动程序 安装”中使用 drivers 目录下是 windows XP 的 USB 接口驱动程序，将会在“硬件驱动安装 ”中使用 docs 目录包含本文件 <rootdir>表示 ICETEK-5100USB2.0A 目录的上级目录 以下的安装过程介绍将会以这个目录结构作为标准。
00IC XDS100USB仿真器使用说明书
00IC XDS100USB仿真器使用手册1、安装CCS3.3软件及补丁2、安装XDS100USB驱动3、接入XDS100USB到PC4、设置CCS SETUP后启动CCS1. 功能简介00IC XDS100USB仿真器是合肥零零电子科技有限公司推出的一款低成本高性能的DSP开发工具，在CCS3.3下支持TI Piccolo系列、TMS320F28XX 系列DSP的下载和调试，在CCSv4下更可支持TMS320C54x、TMS320C55x、TMS320C64x+ 和TMS320C674x等。
升值空间巨大，是一款基本型的专用仿真调试器。
00IC XDS100USB仿真器支持CCS v3.3/CCS v4开发环境，采用USB2.0通讯接口，兼容性好，一般的电脑都可以使用，仿真速度高且无需外接电源，支持热插拔。
采用塑料外壳封装，设计小巧美观，便于携带。
提供TI 14针标准JTAG接口方式，通用性强。
JTAG仿真器头定义注：PD是＋3.3V00IC XDS100USB在CCS3.3下支持的芯片型号2. 开发环境XDS100 LINK 需在CCS3.3或CCS v4软件环境中使用（目前TI还没有正式推出CCS v4软件）。
在使用前需安装CCS软件、升级包以及XDS100USB驱动。
2．1 安装CCS3.3软件、升级包直接双击CCS安装文件夹内的可执行文件setup.exe即可安装。
安装过程中在图 2.1所示步骤时选择一般选择Typical Install(典型安装)方式安装。
安装过程中可能需要一段时间，安装结束后会在桌面生成相应图标。
一般安装结束会有提示要求安装一个v58升级包。
用户安装CCS软件目录下面的升级包文件CCS_v3.3_SR11_81.6.2.exe，按默认安装即可。
2.2. 安装00IC XDS100USB仿真器驱动直接双击00IC XDS100_driver_v1_1.exe即可安装，直接“Next”到底（注意安装路径要和CCS安装路径一致）。
DSP+ARM USB2.0仿真机 说明书
关于本手册本手册是我公司出品的DSP+ARM USB2.0开发系统的使用说明书。
它可以协助您正确地将开发系统与您的计算机连接起来并正确的使用它。
在本手册中所出现的示例均是以开发TI 公司TMS320C2000系列DSP为例所做的说明，开发TI 公司其他系列DSP的与本手册示例类似。
在本手册中所有示例使用的硬件仿真器是DSP+ARM USB2.0仿真机，目标系统是我公司基于TI 公司TMS320C2000系列DSP开发的一款电机控制评估板FFT2407A，开发环境是TMDSCCS2000，操作系统是微软windows XP。
在微软windows2000以及以上版本的操作系统下，安装仿真器驱动的过程中可能会出现提示需要安装操作系统的补丁，那么请您到相关网站下载相关servicepack并安装。
在本手册中所出现的DSP器件指的均是TI 公司的DSP器件，不指其他任何公司所生产的DSP器件。
在本手册中出现的TI 指的是美国德州仪器公司（Texas Instruments）。
如有未尽事宜，请联系我公司或者我公司各地办事处。
提示感谢您使用DSP+ARM USB2.0仿真机。
使用前请您对照产品型号仔细阅读本手册。
DSP+ARM USB2.0 仿真机在出厂前经过严格的测试，使用过程中遇到问题请随时同我公司联系。
您可以通过以下几种方式来解决您的问题：1. 您可以致电************寻求技术支持2. 您可以就近联系我公司各地办事处寻求技术支持3. 您可以将问题提交到****************得到及时的答复4. 您可以通过我公司网站www. 的BBS 及FAQ 得到及时的答复。
第一章乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧3乧乧乧3 产品概述乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧第二章乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧4乧乧乧4 产品参数乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧第三章乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧4乧乧乧3.1 硬件安装使用说明乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧443.1.1 硬件要求乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧53.1.2 系统工作环境乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧53.1.3 安装步骤乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧63.2 软件安装说明乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧63.2.1 软件要求乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧3.2.2 安装Code Composer（Studio）乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧7113.2.3 安装仿真器的驱动程序乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧133.2.4 配置驱动程序乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧乧第一章产品概述DSP+ARM USB2.0 仿真机支持美国德州仪器公司（TexasInstruments）的所有DSP 器件的调试和开发。
5402在CCS2.2下的安装与设置
5402在CCS2.2下的安装与设置1．使用USB线连接PC机和仿真器。
电脑会提示找到新设备。
根据新设备安装向导，选择自动搜索设备驱动程序，并将搜索路径指定为XDS510 USB2.0 DSP仿真器驱动程序所在路径(仿真器光盘USB_driver目录)，按“下一步”按钮，根据提示完成驱动程序安装,要重复安装一遍。
设备驱动程序安装正确,在设备管理器里会看到“CSMINGWEI Emulator”下面增加了“ XDS510-USB2.0 ”设备。
2．安装CCS打开仿真器光盘根目录，在“开发环境\ccs2.2\ccs50002.2\ccs2.2 ”目录下，找到setup.exe， 如下图。
运行，显示下图：选择安装Code Composer Studio, 按提示操作，直到出现询问安装目录。
可以根据自己需求，更改安装目录，比如，我们改为TI5000 ，然后继续，直至安装完成，这可能需要几分钟时间。
3．安装仿真器仿真5000系列芯片的驱动进入仿真器光盘根目录，运行setup.exe按提示操作，直至出现选择安装目录的窗体，将安装目录设定为ccs5000 所在目录，即 “TI5000 ”目录。
注意：此目录必须与ccs 的安装目录相同！ 默认目录为CCStudio_V3.1,不同于ccs 的安装目录，需要更改。
随后出现下图所示窗体，只保留C5000 选项。
继续安装直到安装完成。
4．设置CCS。
安装完第2 步的CCS 后，桌面会新增如下两个图标：运行setup ccs 2 进入程序后，会自动弹出一个对话框，先点击Clear按钮，清除默认设置。
然后在列表框中找出并选中C5402 XDS 510 Emulator，点击Import 按钮，然后点Close ，关掉此对话框。
这时，在如下图所示的窗体的左侧，右键选择C5402 XDS 510 Emulator 的属性栏弹出如下对话框，在下拉菜单中选择第二项。
这时第一个browse 按钮会由灰变成使能状态，点击它，弹出对话框如下，定位文件为C:\TI5000\cc\bin\TDS510U2.cfg ，确定后如下图。
ICETEK-5100USB2.0A仿真器CCSv4安装使用指南
3、CCSv4 驱动程序安装
双击 ICETEK-5100USB2.0A 目录下的“SetupICETEK5100USB20v4.exe ”程序，开始安装 CCSv4 驱动程序，过程如下： 1、如图：点击“Yes”,进入下一步
2、如图，点击“Next”,进入下一步
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 1
瑞泰创新
5、如图，点击“Next”进入下一步
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 4
瑞泰创新 6、如图，点击“Next”进入下一步
7、点击“Finish”完成工程创建
8、如图,执行 Target->New Target Configuration
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 5
瑞泰创新
3、如图,注意，红色部分，选择路径与 CCSv4 的安装路径相同，点击“Next”,进入下一步
4、点击“Next”,进入下一步，直到完成，点击“Fininsh”
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 2
瑞泰创新
4、CCSv4 软件配置和使用
启动 CCS 软件，这里按照安装后第一次启动 CCS 来描述， （如果不是第一次启动 CCS，可 能过程会略有差异） 。 1、CCS 启动后如图，注意，红色部分，在选择路径时不要包含汉字，点击“OK”进入主 界面
瑞泰创新
9、如图，点击“finish”进入配置菜单
ICETEK-5100USB2.0A 仿真器 CCSv4 安装使用指南 6
瑞泰创新 10、如图，按照红色部分选择“ICETEK-5100USB2.0A Emulator”
LT-XDS510仿真器使用说明
技术文件技术文件名称：LT-XDS510仿真器使用说明书技术文件编号：<V1.0>版本：<V1.0>拟制侯长波审核张勇批准力天电子力天电子修改记录文件编号版本号拟制人/修改人拟制/修改日期更改理由主要更改内容（写要点即可）1.0侯长波2009-12-021. 产品介绍LT-XDS510USB仿真器适用于工作电压在1.0到5.0伏之间的TMS320系列数字信号处理器。
仿真器为USB2.0接口设备，支持即插即用及热插拔。
支持windows98/2000/XP。
2. 产品特点支持TI的C2000、VC33、C5000、C6000系列芯片。
支持1.0~5.0伏目标DSP电压。
采用USB2.0接口，传输速度可达到480Mb/s，完全即插即用，无跳线。
兼容USB1.1接口，可直接插在USB1.1接口上使用，在USB1.1接口上传输速度为12Mb/S。
支持热插拔，TDS510USB仿真器可以在不关闭主机的情况下插拔而不会损坏。
通过USB接口供电，无需外接电源。
支持Texas Instrument的Code Composer Studio(CCS3.3)。
3. 系统需求有USB接口的台式机或笔记本电脑，需要Pentium 233MHz以上，推荐使用Pentium III500以上配置来运行Code Composer Studio。
（若要充分发挥USB2.0的性能，主机必须具备USB2.0接口。
（用户自备））LT-XDS510USB仿真器。
LT-XDS510USB仿真器驱动程序盘。
（随仿真器提供）USB电缆。
（随仿真器提供）带有TI DSP以及JTAG仿真端口的目标系统。
（用户自备）Code Composer Studio V3.3（需单独购买）。
4. 安装使用向导4.1. 硬件设备及驱动安装1. 不连接目标板，将仿真器通过USB电缆连接到主机上的USB接口。
2. 系统将提示找到新USB设备，如图1所示。
YXDSP-XDS510 USB2.0仿真器安装说明CCS4
南京研旭电气科技有限公司1前言感谢您对南京研旭电气科技有限公司的支持！让我们一起努力，共同建设一流的DSP 开发服务平台！阅前必读1、在安装YXDSP-XDS510 USB2.0仿真器前，请仔细阅读本手册的内容，根据手册中的步骤进行安装。
2、希望您能多多关注南京研旭的各种产品，如有问题可以及时联系我公司，我们将竭诚为您服务。
3、希望您可以保护南京研旭，在未经许可下，请勿传播手册中的内容。
欲了解南京研旭更多信息，欢迎访问 和 .。
南京研旭电气科技有限公司是一家集研发、生产、销售于一体的高新科技型企业，集中和融入了一批优秀的年轻的有为青年，着力于嵌入式ARM、DSP 软硬件平台的研发和推广，以及嵌入式技术在电气行业和工业控制行业中的应用和推广，以此进行相关上下游产品的研发、生产、销售。
南京研旭电气科技有限公司也是爱电机、嵌嵌开发网的官方运营方，拥有全系列的研旭品牌。
公司团队实力雄厚，有多名博士、博士后、博导、教授共同参与产品研发以及方案定制，公司与中国华电南京农网城网工程有限公司、南京威宝有限公司、东南大学、南京农业大学有着良好的互动合作关系。
参与公司的投资方实力雄厚，拥有多年的企业经营经验，有着雄厚的财力支持，与公司的核心技术团队形成了良好的优势互补。
目前公司所研发的工业产品在电气行业、船舶行业、造纸纺织行业、钢铁水泥等制造行业内得到了较好的利用以及得到广泛的客户好评，研旭研发的嵌入式开发工具，软硬件平台给开发者带来了极大的开发便利以及开发成本的下降和开发中不确定风险的降低，得到了众多个人用户以及企业、科研院所用户的一致好评，研旭开发的实验平台也为科研工作者，为工厂实验工作者，为高校实验室带来了科研上的便利。
公司始终贯彻“互取所需，互相共赢”的独特的合作理念，坚决抵制“利己不利人”的诱惑，以公司独特的企业文化，优秀的研发、营销团队为基础，“诚信为本，合作共赢，优南京研旭电气科技有限公司2 质服务，追求卓越”为价值理念，与广大合作方展开了广泛的、非常愉快的合作。
DSP5402使用手册
7、编译、连接
2. 出现如图所示画面，没有错误时会在工程文件夹下Debug文件夹内 生成EXRAM.out文件
8、运行调试工程
1. 点击File菜单下Load Program…选项，打开Load Program 对话框
8、运行调试工程
2. 选择Debug文件夹下EXRAM.out文件，将文件内容加载到开发板 RAM中。
4、配置CCS 3.3
6. 由于之前CCS3.3安装在C盘根目录下，则在下拉菜单下面的路径中 选择C:\CCStudio_v3.3\cc\bin\XDS510U2.cfg
4、配置CCS 3.3
7. 驱动设置如图所示，确认无பைடு நூலகம்后点击Next
4、配置CCS 3.3
8. 点击Finish完成
4、配置CCS 3.3
1. 找到安装盘目录下XDS510 CCS Driver文件夹，双击set up.exe安装 仿真器CCS驱动
3、安装仿真器CCS驱动
2. 选择路径。安装目录必须在安装的CCS 3.3文件夹内
3、安装仿真器CCS驱动
3. 检查无误后，点击Install按钮安装驱动
3、安装仿真器CCS驱动
4. 点击Finish按钮完成安装
2、安装CCS3.3软件
4. 选择安装模式，这里选择点击Debugger-Only Install按钮
2、安装CCS3.3软件
5. 检查安装情况，确认无误则点击Install Now按钮安装文件
2、安装CCS3.3软件
6. 开始安装程序
2、安装CCS3.3软件
7. 点击Finish完成安装
3、安装仿真器CCS驱动
4、配置CCS 3.3
1. 将开发板与仿真器连接，并对开发板供电。双击桌面Setup CCStudio v3.3进入CCS 3.3配置界面，如果存在驱动则在驱动 上点右键，选择Remove删除以前设置
SEED-XDS510PLUS仿真器安装、使用指南_3x
